Type de produit	GPS de navigation automobile
Marque	Sony
Modèle	NV-U74T
Écran	Écran tactile couleur
Antenne GPS	Intégrée, avec prise pour antenne externe
Bluetooth	Mains libres pour téléphone (appels)
Informations trafic (TMC)	Intégré, antenne TMC fournie, abonnement après 90 jours d'essai
Lecteur de médias	Visionnage de photos JPEG depuis Memory Stick Duo
Microphone	Intégré pour appels mains libres
Haut-parleur	Intégré pour guidage vocal et appels
Alimentation	Adaptateur pour batterie de voiture (allume-cigare) fourni ; adaptateur secteur XA-AC13 en option ; batterie rechargeable intégrée
Mise à jour logicielle	Via le site esupport.sony.com (firmware et manuels)
Support de fixation	Ventouse pour pare-brise ou tableau de bord
Entretien et nettoyage	Nettoyer la ventouse avec un chiffon doux humide non pelucheux
Sécurité	Utiliser la touche RESET en cas de dysfonctionnement ; ne pas obstruer l'antenne GPS
Pièces détachées et réparabilité	Support, ventouse, adaptateur voiture, antenne TMC disponibles en option ou en remplacement

FOIRE AUX QUESTIONS - NV-U74T SONY

Comment installer le GPS dans ma voiture ?

Fixez le support à ventouse sur une surface propre et lisse du tableau de bord ou du pare-brise. Ouvrez l'antenne GPS intégrée, insérez l'appareil dans le support jusqu'au déclic, puis branchez l'adaptateur pour batterie de voiture sur l'allume-cigare.

Comment appairer mon téléphone en Bluetooth ?

Sur l'appareil, allez dans MENU > Bluetooth > Signal Bluetooth > ACTIVER. Touchez 'Nouvel enregistrement', puis sélectionnez votre téléphone dans la liste. Saisissez le même code d'authentification (au moins 4 chiffres) sur les deux appareils.

Comment effectuer une recherche par adresse ?

Touchez MENU, puis 'Saisie de l'adresse'. Saisissez le numéro de la maison, le nom de la rue et la ville (ou l'état). Utilisez la fonction 'Recherche' pour affiner les résultats. Touchez 'Suivant' après chaque étape.

Comment mettre à jour le logiciel du GPS ?

Connectez-vous au site esupport.sony.com, saisissez le modèle NV-U74T, puis téléchargez le logiciel 'nav-u tool' dans la section 'Drivers'. Suivez les instructions pour installer la mise à jour du micrologiciel.

Que faire si l'écran reste figé ou ne répond plus ?

Appuyez sur la touche RESET à l'aide d'un objet fin (comme un trombone). Cela réinitialisera l'appareil sans effacer vos données enregistrées (carnet d'adresses, destinations récentes, répertoire).

Comment activer le service d'informations trafic TMC ?

Après avoir installé l'antenne TMC (ventouses sur le pare-brise), les 90 premiers jours sont gratuits. Pour continuer, achetez un code d'activation sur le site navigation.com/sony, puis saisissez-le dans l'appareil via le menu des réglages.

Comment lire des photos sur le GPS ?

Insérez un Memory Stick Duo contenant des fichiers JPEG dans la fente. Touchez MENU, puis 'Photo' pour lancer le diaporama. Utilisez la barre d'outils pour contrôler la lecture.

Comment régler le volume du guidage vocal ?

Lorsque la carte est affichée, touchez 'Options' pour afficher la barre d'outils. Utilisez les icônes '+' et '-' pour ajuster le volume. Pour couper le son, touchez l'icône haut-parleur barré.

Comment nettoyer la ventouse de fixation ?

Si la ventouse ne tient plus bien, nettoyez-la avec un chiffon doux, humide et non pelucheux. Séchez-la soigneusement avant de la refixer sur une surface propre.

Puis-je utiliser l'appareil avec un chargeur secteur à la maison ?

Oui, vous pouvez acheter l'adaptateur secteur optionnel Sony XA-AC13. Branchez-le à la prise DC IN 5-5.2V de l'appareil. Notez que la batterie interne se recharge également via l'adaptateur voiture.

MODE D'EMPLOI NV-U74T SONY

Guide de démarrage rapide

L'enregistrement suivant permet à Sony de vous faire parvenir des envois postaux périodiques au sujet de mises à niveau de logiciel, de micrologiciel, et autres renseignements de produit importants.

Pour enregistrer votre produit, visitez notre site Web :

États-Unis

http://productregistration.sony.com

Canada

http://www.fr.sonystyle.ca/enregistrement

Merci.

Remarque

Les illustrations de ce mode d'emploi peuvent être différentes de celles de l'appareil.

Table des matières

Preparation 4

Questions / Problèmes 33

Éléments supplémentaires 34

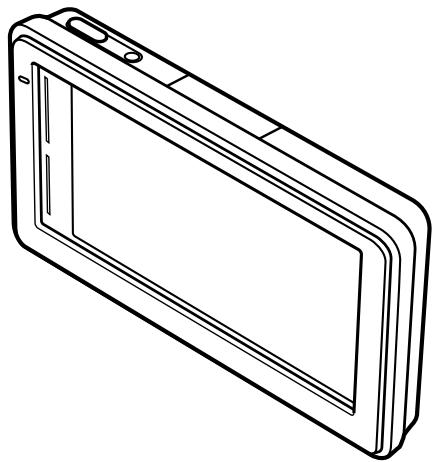

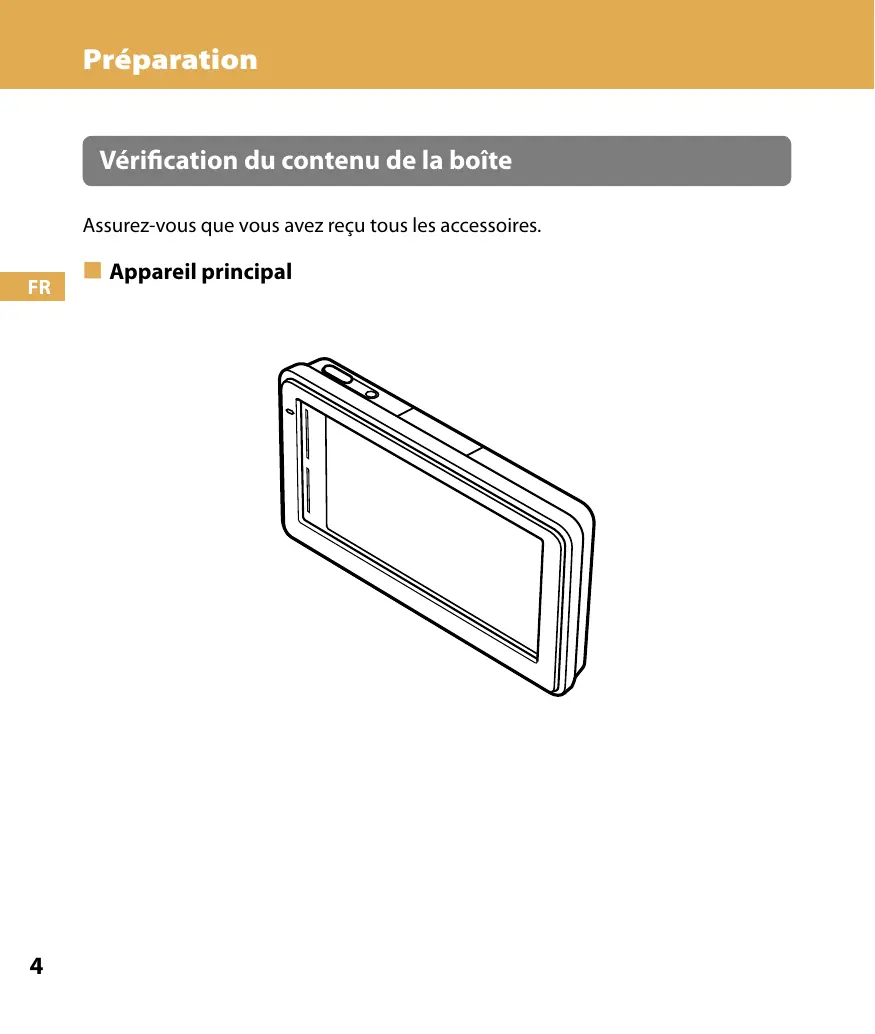

Vérification du contenu de la boîte

Assurez-vous que vous avez reçu tous les accessoires.

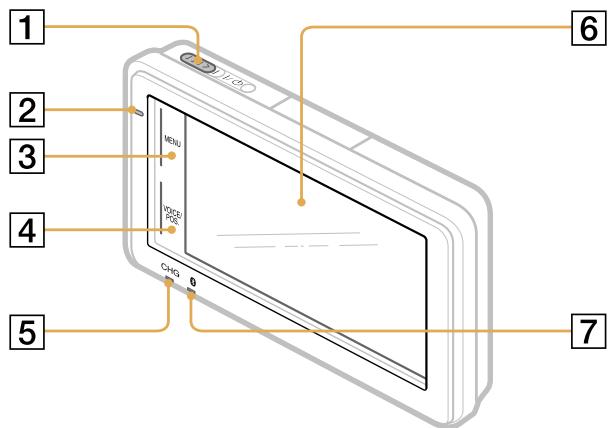

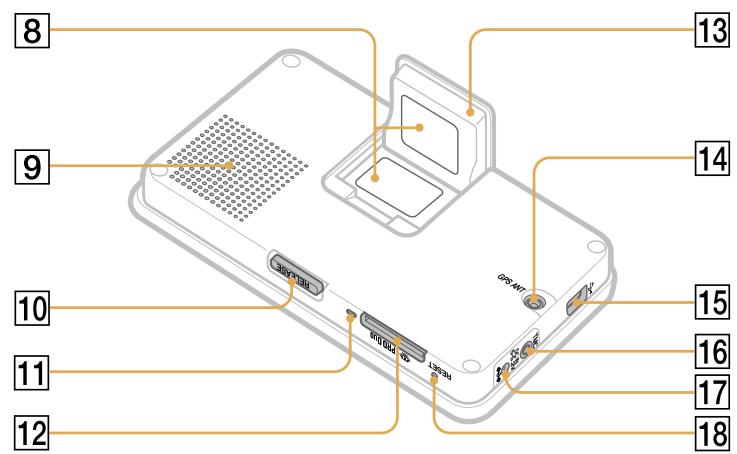

Emplacement des commandes

1 Commutateur I/ (sous tension/ veille) 2 Microphone intégré pour les appels en mains libres 3 Bouton MENU 4 Bouton VOICE/POS. Permet d'afficher la position actuelle et de rediffuser le dernier guidage vocal.

5 Témoin CHG (charge de la batterie)

Rouge: charge en cours.

Éteint: adaptateur débranché.

6 Fenêtre d'affichage/écran tactile 7 Témoin (Bluetooth)

8 Plaque signalétique Haut-parleur 10 Touche RELEASE 11 Témoin d'accès du Memory Stick 12 Fente PRO DUO (Memory Stick Duo)

13 Antenne GPS intégrée 14 Prise GPS ANT (antenne GPS) 15 Prise USB 16 Prise TMC (antenne TMC) 17 Prise DC IN 5-5.2V

Permet le raccordement à l'adaptateur pour batterie de voiture ou à l'adaptateur CA XA-AC13 en option.

18 Touche RESET

1 Retirez le couvercle de protection.

Utilisez le couvercle pour que la ventouse reste propre même lorsqu'elle n'est pas utilisée.

2 Sélectionnez l'emplacement d'installation sur le tableau de bord.

Choisissez une surface propre et lisse offrant une vue dégagée sur le ciel.

Remarque

Nettoyez la surface de la ventouse avec un chiffon doux, humide non pelucheux si elle est sale et que la fixation est moins fiable. Sèchez bien la ventouse avant de la refixer.

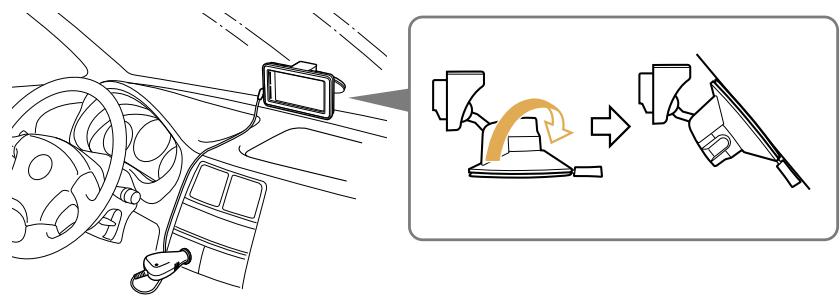

Installation sur le pare-brise

Faites pivoter la ventouse avant de la fixer.

Toute autre procédure est identique à celle permettant de l'installer sur le tableau de bord.

Fixation de l'appareil sur le support

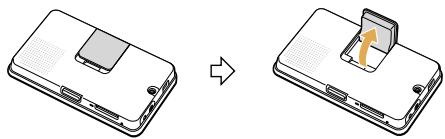

1 Ouvrez l'antenne GPS intégrée.

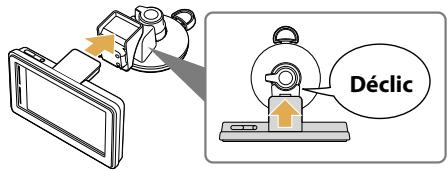

2 Insérez l'appareil fermement dans le support, jusqu'au déclic indiquant qu'il est en place.

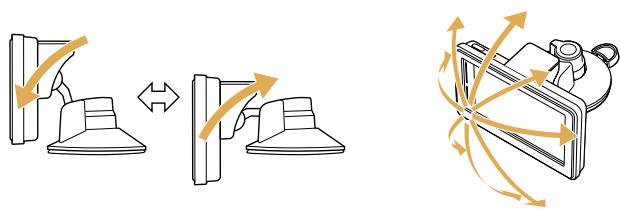

3 Réglez l'angle du moniteur pour une vue optimale.

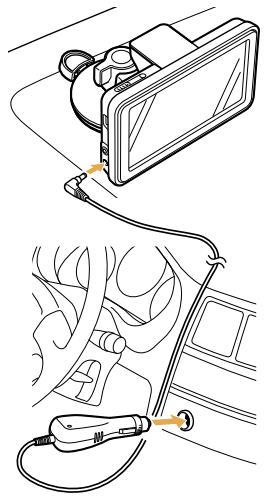

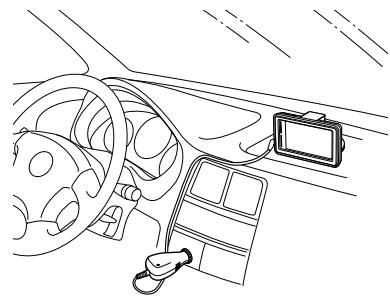

Raccordement de l'alimentation

Raccordez l'appareil à la prise de l'allume-cigare à l'aide de l'adaptateur pour batterie de voiture fourni.

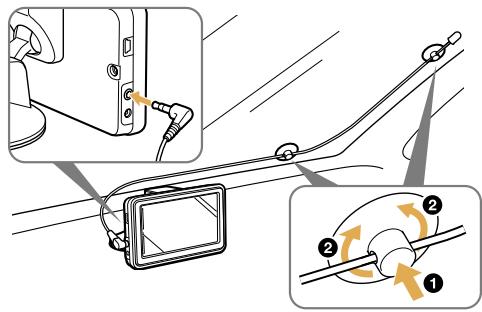

Installation de l'antenne TMC

1. Branchez le cordon dans l'appareil.

2 Fixez les ventouses sur l'intérieur du pare-brise de la voiture.

Pour expulser l'air contenu à l'intérieur des ventouses, appuyez fermement au centre ① et à la périphérie de la ventouse ②.

Activation du service TMC

Après 90 jours d'essai gratuite, le service TMC (Canal de messages relatif au traffic) nécessite un abonnement.

Suivez la procédure ci-dessous pour activer le service TMC.

1. Achetez le code d'activation TMC sur le site Web suivant : http://www.navigation.com/sony

Pour obtenir des informations détaillées, suivez les instructions du site Web ci-dessus.

2 Activez le service sur l'appareil.

Saisissez le code d'activation que vous avez acheté.

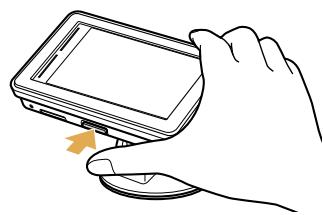

Retrait de l'appareil

1 Appuyez sur la touche RELEASE et maintenez-la enfoncée pour libérer l'appareil.

2 Fermez l'antenne GPS intégrée.

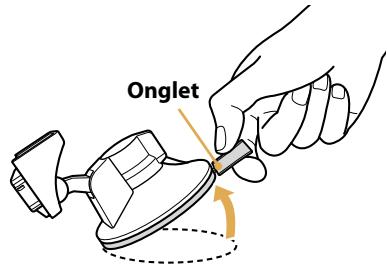

Important

Suivez les instructions ci-dessous afin d'éviter d'endommager la surface de la ventouse.

1 Tournez le levier dans le sens horaire pour déverrouiller le support. 2 Utilisez l'onglet pour détacher le support de la surface.

3 Fixez le couvercle de protection.

Remarque

Après chaque utilisation, détachez le support du tableau de bord ou du pare-brise.

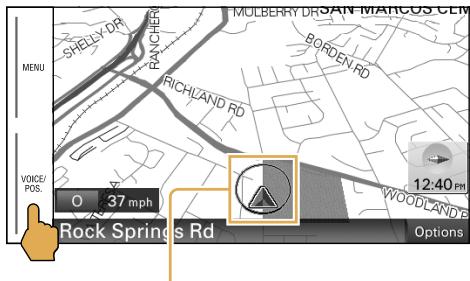

Mise sous tension de l'appareil

1 Garez votre voiture dans un endroit sûr, en plein air, avec une vue dégagée sur le ciel. 2 Coulissez I/0. 3 Avant la première utilisation de l'appareil, suivez les instructions à l'écran de l'Assistant de Configuration de Démarrage. 4 Lisez l'avertissement, puis touchez « J'accepte ». 5 Touchez VOICE/POS. 6 Attendez que le calcul de la position actuelle soit terminé grâce aux signaux GPS.

L'icône devient rouge pour indiquer une puissance suffisante du signal GPS.

Icône de position actuelle

Gris: position non déterminée (signaux insuffisants).

Orange: réception temporairement interrompue.

Rouge: position déterminée.

Remarques

• Le calcul peut prendre jusqu'à 10 minutes la première fois que vous utilisez l'appareil.
• La position par défaut s'affiche sur la carte jusqu'à ce que le calcul soit terminé.

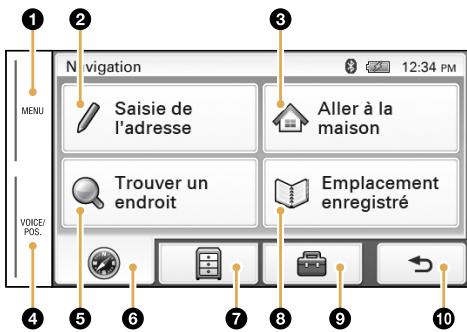

Menu principal

• Touchez ici pour afficher le menu principal. • Touchez ici pour afficher le menu de saisie de l'adresse. 3 Touchez ici pour lancer le radioguidage vers votre domicile. 4 Touchez ici pour indiquer la position actuelle sur la carte. • Touchez ici pour afficher le menu de recherche du lieu. Θ Touchez ici pour afficher le menu de navigation. Touchez ici pour afficher le menu des applications. Touchez ici pour afficher les destinations mémorisées/récentes du menu de recherche. 9 Touchez ici pour afficher le menu de réglage. 10 Touchez ici pour revenir à l'écran précédent.

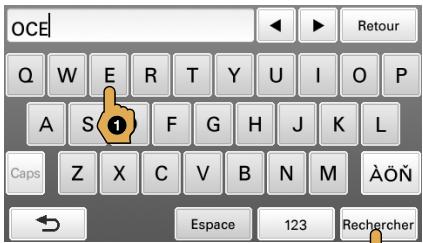

Recherche par adresse

1 Touchez MENU, puis « Saisie de l'adresse »

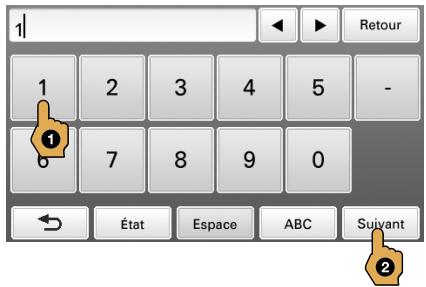

Saisissez le numéro de la maison.

Touchez « Suivant » après avoir saisi le numéro de la maison.

Pour changer d'état, touchez « État » avant de toucher « Suivant »

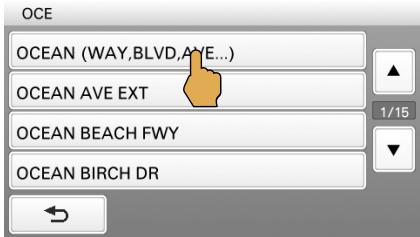

3 Définissez le nom de la rue.

Saisissez le nom, touchez « Recherche », puis sélectionnez-le à partir de la liste.

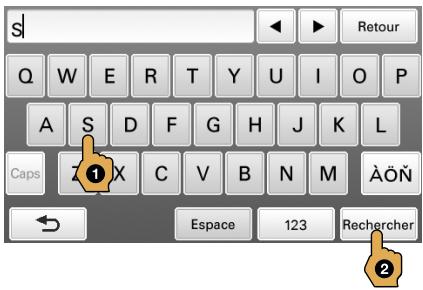

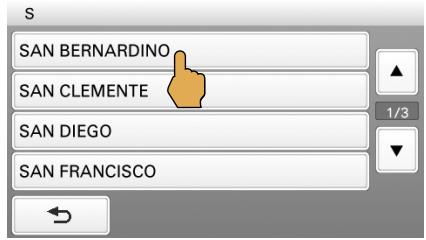

4 Définissez le nom de la ville.

Saisissez le nom, touchez « Recherche », puis sélectionnez-le à partir de la liste.

Conseils

• En saisissant seulement les premières lettres d'une rue, d'une ville ou d'un état, la liste des candidats est générale une fois que vous avez touché « Rechercheur »
• L'état peut être défini en saisissant son abréviation standard à 2 lettres (ex., NY pour New York).

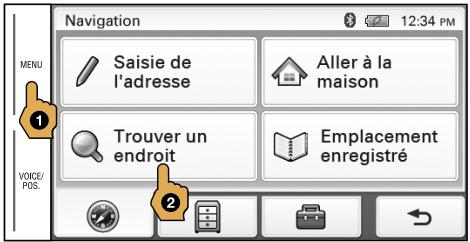

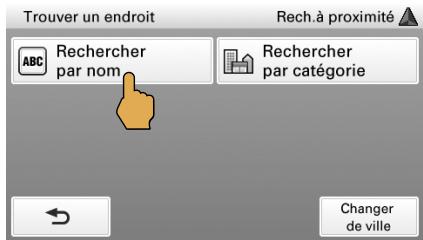

Recherche par nom des points d'intérêt

1 Touchez MENU, puis « Trouver un endroit »

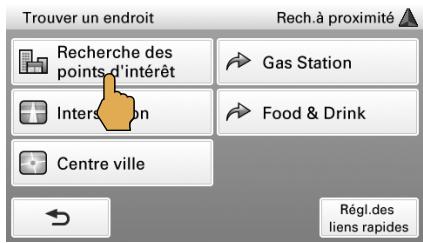

2 Touchez « Recherche des points d'intérêt »

3 Touchez « Recherche par nom »

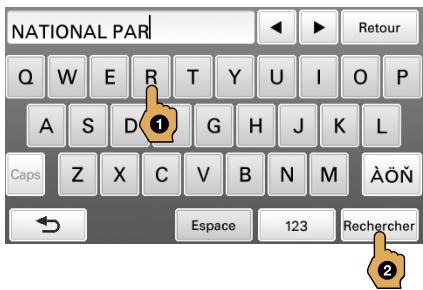

4 Saisissez le nom du point d'intérêt, puis touchez « Recherche »

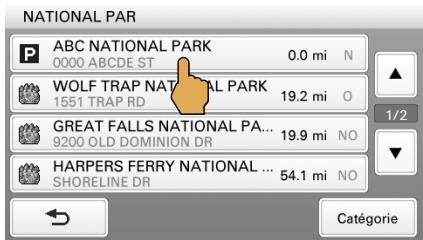

5 Touchez le point d'intérêt de votre choix dans la liste.

6 Touchez « Commencer ».

Effectuer une recherche par catégorie de points d'intérêt

Désélectionnez « Trouver un endroit » → « Recherche des points d'intérêt » → « Recherche par catégorie » → la catégorie souhaitée → le point d'intérêt souhaité → « Commencer ».

Conseil

Vous supportez chercher les aéroports locaux en saisissant leurs abréviations en 3 lettres (ex., LAX pour l'aéroport international de Los Angeles).

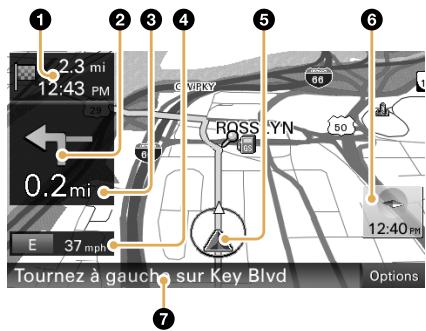

Affichage de la carte

Distance/Heure d'arrivée estimée jusqu'à la destination Θ Instructions sur la prochaine bifurcation 3 Distance jusqu'à la prochaine bifurcation • Direction actuelle/vitesse • Position actuelle/Indication de l'état du GPS Indicateur du nord/heure actuelle 7 Instruction suivante

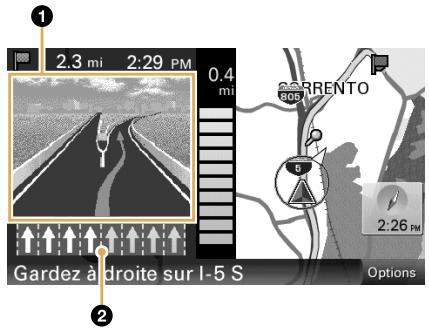

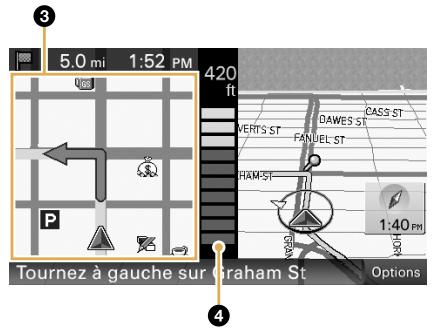

Vue double

1 Image de la jonction en 3D Guide des voies (la voie correcte est indiquée en jaune) 3 Vue agrandie d'une intersection 4 Barres indiquant la distance

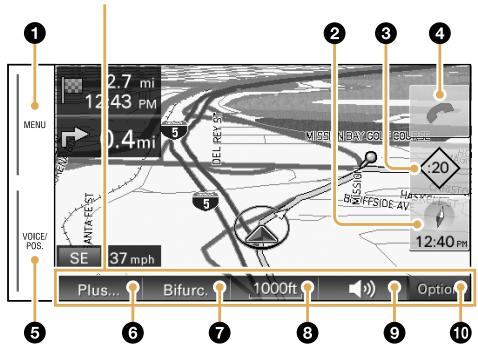

Outils de la carte

Touchez « Options » pour afficher la barre d'outils de la carte.

Barre d'outils de la carte

• Touchez ici pour afficher le menu principal. Touchez ici pour changer l'orientation de la carte (vers le haut/nord vers le haut). Θ Touchez ici pour afficher les messages de radioguidage.

: permet de vérifier le salarié (en minutes) et d'afficher des messages concernant l'itinéraire actuel. : affiche des messages ne concernant pas l'itinéraire actuel.

4 Touchez ici pour afficher l'écran de l'appel en cours.

(Uniquement lors d'un appel en mains libres)

En cours de radioguidage:

Touchez ici pour réécouter le dernier guidage vocal.

Dans les autres cas :

Touchez ici pour revenir à l'écran de la position actuelle.

Touchez ici pour afficher des options supplémentaires sur la carte. (ex. : « Enregister cet endroit », « Quitter la navigation », etc.) Touchez ici pour afficher la liste successive. (Uniquement lors du radioguidage) Touchez ici pour effectuer un zoom avant/arrière sur la carte. Touchez / Touchez ici pour régler le volume du guidage vocal. Touchez / Pour couper le son, touchez. Touchez ici pour masquer la barre d'outils de la carte.

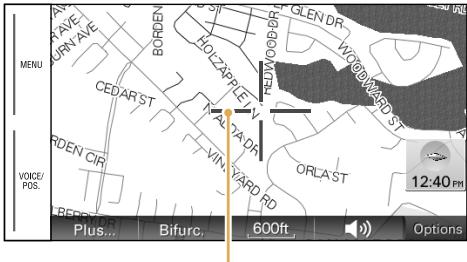

Mode de défilement de la carte

1 Touchez la carte pour passer en mode de défilé. 2 Placez le point de votre choix dans le réticule.

Pour faire défiler une carte

Faites glisser l'écran.

Pour déplacer le point de votre choix au centre de l'écran

Touchez le point.

Pour afficher la carte en panoramaque

Touchez le centre du réticule et maintenez la pression jusqu'au bip sonore, puis faites-la glisser dans la direction souhaitée.

Réticule

Pour quitter le mode de défilament de la carte

Touchez VOICE/POS. (la position actuelle apparait à nouveau).

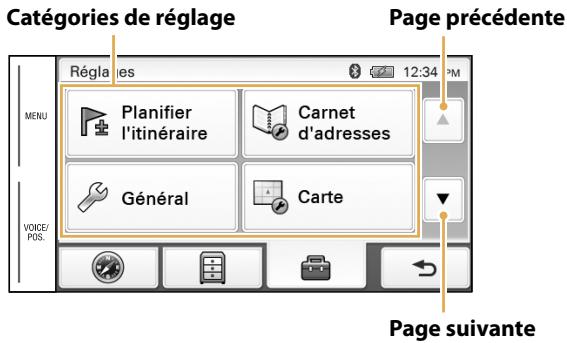

Touchez MENU → pour afficher le menu de réglage.

Le menu de réglage comprend les catégories suivantes :

• « Planifier l'itinéraire »: planification d'itinéraire futur en ajoutant des destinations intermédiaires
• « Carnet d'adresses »: modification des lieux sauvegardés
• « Général »: réglages du menu et informations sur les périphériques
• « Carte »: réglages de l'affichage de la carte
• « Profil de l'itinéraire » : réglages du calcul de l'itinéraire
• «Guidage»: réglages du radioguidage vocal et du zoom
• « Bluetooth »: réglages Bluetooth de base
• « Téléphone »: configurations mains libres Bluetooth

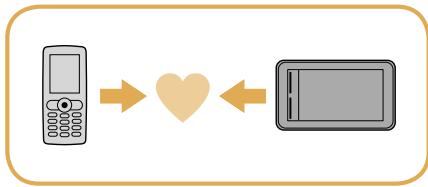

Étape 1 : pairage

Commencez par enregistrer (« appairer ») votre téléphone cellulaire avec cet appareil. Cet enregistrement (pairage) n'est nécessaire que la première fois.

1 Réglez le téléphone cellulaire afin de permettre la recherche (décodable). 2 Touchez MENU. 3 Touchez, puis « Bluetooth ». 4 Touchez « Signal Bluetooth » pour le régler sur « ACTIVER ». Le témoin Bluetooth s'allume en bleu. 5 Touchez « Nouvel enregistrement », puis « OK ». 6 Touchez le téléphone cellulaire à enregistrer dans la liste. 7 Saisissez le même code d'authentication sur cet appareil et sur le téléphone.

Le code d'authentication est un nombre à 4 chiffres minimum (ex., 1234), que vous avez sélectionné ou un numéro déterminé par le téléphone cellulaire.

Pour obtenir des informations détaillées, reportez-vous également au manuel du téléphone cellulaire.

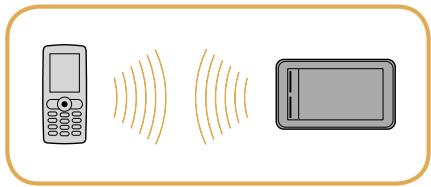

Étape 2 : raccordement

Connectez cet appareil et le téléphone cellulaire pour effectuer des appels en mains libres.

Une fois apparié, l'appareil se connecte automatiquement au dernier téléphone cellulaire connecté.

Pour procéder à la connexion manuelle, suivez la procédure ci-dessous.

1. Touchez MENU. 2. Touchez, puis « Téléphone ». 3. Touchez « Sélection du téléphone ». 4. Touchez le téléphone cellulaire à connecter dans la liste, puis touchez « OK ».

L'appareil est connecté au téléphone cellulaire.

Remarque

Le signal Bluetooth doit être actif à la fois sur cet appareil et sur le téléphone cellulaire afin de pouvoir procéder à la connexion.

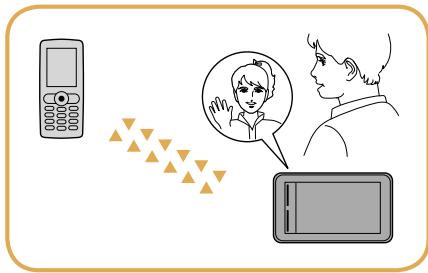

Étape 3 : appels en mains libres

Une fois l'appareil connecté au téléphone cellulaire, vous pouvez effectuer/recevoir des appels en mains libres.

Effectuer un appel

1 Touchez MENU. 2 Touchez, puis « Téléphone ». 3 Touchez « Appeler », puis « Saisie numérique ». 4 Saisissez le numéro de téléphone. 5 Touchez

Mettre fin à l'appel

Touchez

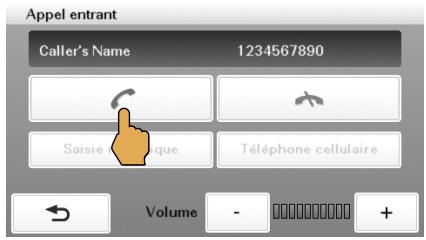

Réception d'un appel

L'écran suivant indique un appel entrant et la sonnerie retentit.

Touchez c pour répondre.

Refuser l'appeal

Touchez

Mettre fin à l'appel

Touchez

Vous pouvez visualiser des fichiers photo sur un « Memory Stick Duo »

Touchez MENU → « Photo » pour lancer la lecture.

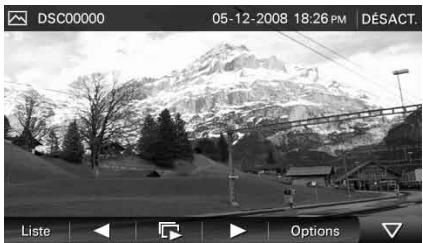

Écran de lecture de photos

Les fichiers JPEG pris avec un appareil photo numérique Sony sont lus. Utilisez la barre d'outils pour contrôler la lecture.

Pour obtenir des informations détaillées sur le type de fichier compatible, reportez-vous au « Mode d'emploi » (PDF)*.

• Téléchargement possible à l'adresse : http://esupport.sony.com/

Si vous avez des questions concernant ce produit ou si vous rencontrez des problèmes quant à son utilisation, essayez d'abord d'appliquer les consignes suivantes.

1. Lisez la section Dépannage du manuel « Information importante » fourni.

Si le problème persiste

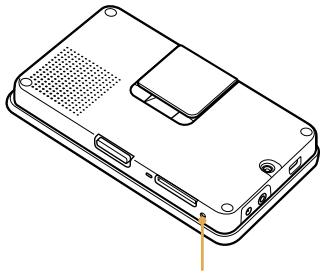

2. Réinitialisez l'appareil en appuyant sur RESET.

Remarque

Les données/destinations mémorées dans les options suivantes ne seront pas effacées.

• « Carnet d'adresses »
• «Destinations récentes »
• « Répétoire »

RESET

Si le problème persiste malgré tout

3 Merci de contacter :

Téléphone 1-800-222-7669

URL http://www.sony.com/nav-u/support

Téléphone 1-877-899-7669

URL http://www.sony.ca/nav-u

Pour profiter au moins de votre appareil, téléchargez et installez les éléments suivants sur votre ordinateur.

Mode d'emploi (PDF) : contient des descriptions de toutes les fonctions.

Logiciel d'application pour PC : permet d'obtenir les mises à niveau du micrologiciel et d'effectuer la gestion des données.

1 Consultez le site http://esupport.sony.com/ 2 Saisissez le numéro de votre modèle (NV-U74T), puis cliquez sur « Continue » (Poursuivre). 3 Téléchargez l'élément de votre choix.

Pour télécharger le manuel, sélectionnez « Documentation » (Documentation)

→ « Instruction Manual » (Mode d'emploi).

Pour télécharger le logiciel, sélectionnez « Drivers » (Pilotes) → « nav-u tool »

Pour obtenir des informations détaillées, suivez les instructions du site Web.
