AZ7681 - Lecteur CD portable PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur CD portable
Marque	Philips
Modèle	AZ7681
Alimentation électrique	2 piles alcalines LR6 (AA) ou bloc accumulateur Ni-Cd AY3361 ou bloc d'alimentation AY3170/AY3160 (4,5 V CC)
Autonomie avec piles alcalines	14 heures
Autonomie avec accumulateur	4 heures
Modes de lecture	Normal, Shuffle, Shuffle Repeat All, Repeat, Repeat All, Scan, Programmation (jusqu'à 15 morceaux)
Fonctions spéciales	DBB (Dynamic Bass Boost), RESUME (reprise dernière position), HOLD (blocage touches), Signal sonore BEEP
Raccordements	Prise écouteurs 3,5 mm, prise DC 4,5 V
Utilisation en voiture	Transformateur AY3545 (4,5 V CC) et cassette adaptatrice AY3501 (en option)
Sécurité auditive	Ne pas régler le volume trop élevé ; éviter une écoute prolongée ; diminuer le volume en cas de tintement
Sécurité routière	Ne pas utiliser les écouteurs en conduisant ; être prudent dans les situations dangereuses
Entretien du lecteur	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de produits nettoyants
Entretien des CD	Essuyer du centre vers le bord avec un chiffon doux non pelucheux
Pièces détachées et accessoires	Bloc accumulateur AY3361, bloc d'alimentation AY3170/AY3160, transformateur voiture AY3545, cassette adaptatrice AY3501

FOIRE AUX QUESTIONS - AZ7681 PHILIPS

Comment insérer les piles et quel type utiliser ?

Ouvrez le compartiment CD en poussant OPEN, puis ouvrez le compartiment à piles. Insérez soit 2 piles alcalines de type LR6/AA, soit le bloc accumulateur rechargeable AY3361. Ne mélangez jamais piles neuves et usagées.

Comment recharger le bloc accumulateur ?

Insérez le bloc accumulateur AY3361, branchez le bloc d'alimentation AY3170/AY3160 à la prise 4,5V DC et à une prise secteur. Appuyez sur ■ si nécessaire jusqu'à l'arrêt de l'appareil. ChRGE s'affiche pendant la charge (max 8 heures). Une fois chargé, FuLL s'affiche.

Comment programmer une liste de morceaux ?

La lecture à l'arrêt, sélectionnez un morceau avec « ou », puis appuyez sur PROG. Répétez pour jusqu'à 15 morceaux. Pour démarrer, appuyez sur ►. Pour revoir la programmation, maintenez PROG enfoncé plus de 2 secondes.

Comment utiliser la fonction RESUME ?

Pendant la lecture, poussez le commutateur en position RESUME. L'affichage indique RESUME. Arrêtez la lecture avec ■. Pour reprendre, appuyez sur ►. La lecture continuera à la position mémorisée. Pour désactiver, remettez le commutateur sur OFF.

Que faire si le CD ne se lit pas ou affiche 'nF d'15C' ?

Si le message nF d'15C apparaît, le CD-RW n'a pas été finalisé. Utilisez la fonction FINALIZE de votre enregistreur. Si no d'15C apparaît, le CD est rayé, sale ou mal inséré. Nettoyez le CD du centre vers le bord ou insérez-le correctement face imprimée vers le haut.

Comment nettoyer le lecteur et les CD ?

Pour le lecteur, utilisez un chiffon doux légèrement humide ne peluchant pas. N'utilisez pas de produits de nettoyage. Pour les CD, essuyez en ligne droite du centre vers le bord avec un chiffon doux. Les produits de nettoyage peuvent endommager le disque.

Comment utiliser le lecteur en voiture ?

Utilisez exclusivement le transformateur pour voiture AY3545 et la cassette adaptatrice AY3501. Placez le lecteur sur une surface stable. Branchez le transformateur à la prise 4,5V DC, puis à l'allume-cigares. Réduisez le volume, connectez la cassette adaptatrice à la prise écouteurs et insérez-la dans l'autoradio. Réglez le volume du lecteur à 8.

Que faire si les touches sont bloquées (HOLD) ?

Le commutateur est en position HOLD. Pour débloquer, poussez le commutateur sur OFF ou RESUME. Si aucune réaction, débranchez l'alimentation et retirez les piles pendant quelques secondes pour réinitialiser.

Comment désactiver le signal sonore BEEP ?

Maintenez la touche DBB enfoncée pendant plus de 3 secondes. Si le signal était activé, no BEEP s'affiche et il est désactivé. Pour réactiver, répétez l'opération jusqu'à voir BEEP.

Que faire en cas de lecture sautante ?

Vérifiez d'abord que le CD n'est pas rayé ou sale : nettoyez-le. Si le problème persiste, désactivez les modes RESUME, SHUFFLE ou PROGRAM. Si le CD est endommagé, remplacez-le.

MODE D'EMPLOI AZ7681 PHILIPS

Français Commandes 20-21 Mise en service rapide 22 Alimentation électrique 23-24 Bloc accumulateur/ Écouteurs 25

Lecture CD 26-27 Fonctions spéciales 28-31 Raccordement en voiture 32 Informations générales 33 Pannes et remèdes 34-35

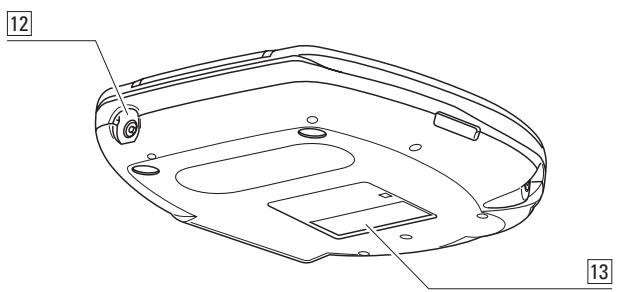

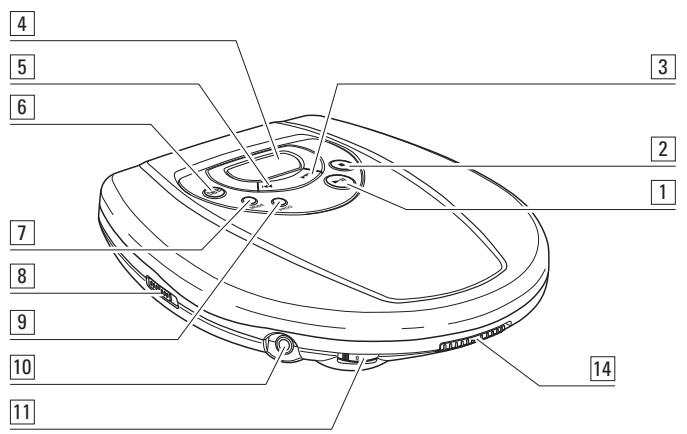

saut et recherche en avant 4 afficheur 5 saut et recherche en arrête DBB............ DYNAMIC BASS BOOST active/désactive l'accentuation des basses MODE............ sLECTIONne les différents modes de lecture : SHUFFLE, SHUFFLE REPEAT ALL, REPEAT, REPEAT ALL et SCRR RESUME...... enregistr en mémoire la dernière position lui HOLD...... bloque toutes les touches

9 PROG..... pour programmer des morceaux et passer la programmation en revue 10.......... prise 3,5 mm pour écouteurs 11 VOL....... pour régler le volume 12 4.5V DC......... prise pour alimentation externe 13. plaque signalétique 14 OPEN▶...... ouvre le compartiment CD

Cet appareil est conforme aux normes de la Communauté française en matière d'interférences radio.

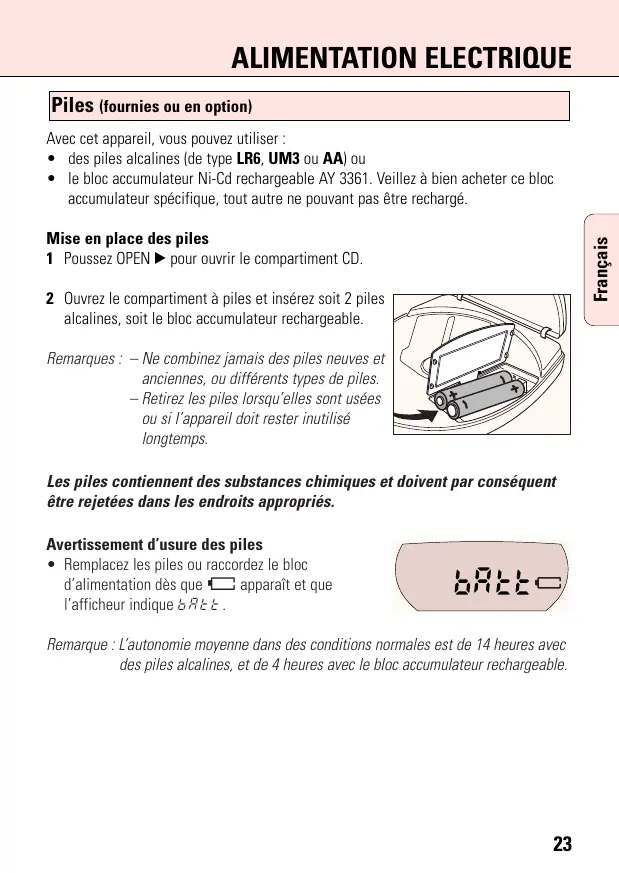

Piles (fournies ou en option)

Avec cet appareil, vous pouvez utiliser :

des piles alcalines (de type LR6, UM3 ou AA) ou - le bloc accumulateur Ni-Cd rechargeable AY 3361. Veillez à bien acheter ce bloc accumulateur spécifique, tout autre ne pouvant pas être rechargé.

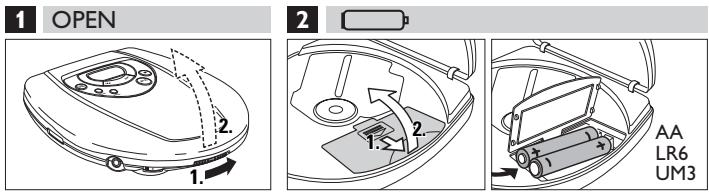

Mise en place des piles

1. Poussez OPEN pour ouvrir le compartiment CD. 2. Ouvrez le compartiment à piles et insérez soit 2 piles alcalines, soit le bloc accumulateur rechargeable.

Remarques: - Ne combinez jamais des piles neuves et anciennes, ou différents types de piles. - Retirez les piles lorsqu'elles sont usées ou si l'appareil doit rester inutilisé longtemps.

Les piles contiennent des substances chimiques et doivent par conséquent être rejetées dans les endroits appropriés.

Avertissement d'usure des piles

• Remplacez les piles ou raccordez le bloc d'alimentation dès que apparait et que l'afficheur indique

Remarque: L'autonomie moyenne dans des conditions normales est de 14 heures avec des piles alcalines, et de 4 heures avec le bloc accumulator rechargeable.

Bloc d'alimentation (fourni ou en option)

Utilisez uniquement le bloc d'alimentation AY 3170 ou AY 3160 (courant continu 4,5V, pôle plus à la broche centrale). Tout autre produit risquerait d'endommager l'appareil.

Veillez à ce que la tension locale soit bien conforme à celle du bloc d'alimentation. Connectez le bloc d'alimentation à la prise 4.5V DC de l'appareil, ainsi qu'à la prise de courant.

Remarque: débranchez toujours le bloc d'alimentation lorsque vous ne l'utilisez pas.

Recharge du bloc accumulateur

1 Vérifiez que vous avez bien inséré le bloc accumulateur Ni-Cd rechargeable AY 3361. 2 Connectez le bloc d'alimentation à la prise 4.5V DC de l'appareil, ainsi qu'à la prise de courant. 3 Si nécessaire, appuyez sur à une ou deux reprises jusqu'à ce que l'appareil soit à l'arrêt. → apparait et l'afficheur indique ChRCE. - La recharge s'arrête lorsque vous mettez l'appareil en marche, ou au bout de 8 heures. 4 Lorsque le bloc accumulateur est chargé, apparait et l'afficheur indique FuL L.

Remarque : il est normal que le bloc accumulateur se réchauffe en cours de recharge.

Manipulation du bloc accumulateur

• Si vous rechargez des piles déjà chargées ou semi-chargées, cela réduit leur durée de vie. Après avoir utilisé le bloc accumulateur à plusieurs reprises, déchargez-le donc complètement avant de le recharger.
• Pour éviter les courts-circuits, le bloc accumulateur ne doit pas entrer en contact avec des objets métalliques.
• Si le bloc accumulateur est déchargé très rapidement après une recharge, c'est qu'il arrive à la fin de sa durée utile.

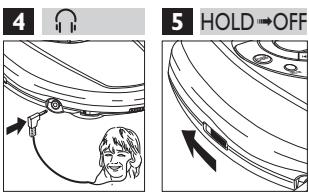

Raccordement des écouteurs

Raccordez les écouteurs fournis à la borne.

Remarque: peut également servir à raccorder votre système Hi-Fi (ligne de signal) ou votre autoradio (cassette adaptatrice ou ligne de signal). Dans les deux cas, le volume du lecteur de CD doit être régulé à la position 8.

Utilisez raisonnablement vos écouteurs

• Sécurité auditive: ne règlez pas vos écouteurs à un volume trop élevé. Les spécialistes de l'audition mettent en garde contre une écoute continue prolongée. Si vous percevez un tintement dans les oreilles, baissez le volume ou retirez les écouteurs.
• Sécurité routière : n'utilisez pas les écouteurs au volant d'un véhicule. Cela peut causer un accident et est interdit en certains endroits. Soyez particulièrement prudent ou retirez temporairement les écouteurs dans les situations potentiellement dangereuses. Même si vos écouteurs sont de type ouvert vous permettant d'entendre les sons environnants, ne régalez pas le volume si fort que vous n'entendez plus ce qui se passe autour de vous.

Lecture d'un CD

Le lecteur de CD peut lire tous types de disques audio, tels que les CD enregistrables et réenregistrables. N'essayez pas de jouer un CD-ROM, un CDi, un CDV ou un CD d'ordinateur.

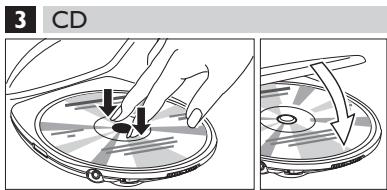

1 Poussez OPEN Le compartiment s'ouvre. 2 Introduisez un CD audio, face imprimée vers le haut, en appuyant doucement sur le centre du CD pour le fixer sur l'axe. Fermez le compartiment en appuyant sur la gauche du couvercle. 3 Appuyez sur pendant environ 1 seconde pour permettre l'appareil en marche et demarrer la lecture. Le numero du morceau en cours et le temps de lecture écoulé s'affichent.

• Vous pouvez interrompre la lecture en appuyant sur II. → Le moment où la lecture a été interrompue clignote.
• Reprenez la lecture en appuyant à nouveau sur

4 Appuyez sur pour mettre fin à la lecture.

Le nombre total de morceaux et la durée totale de lecture du CD s'affichent.

5. Appuyez à nouveau sur ■ pour arrêter l'appareil. 6. Pour retirer le CD, saisissez-le par l'arête et appuyez doucement sur l'axe tout en foulant le CD.

Informations à propos de la lecture

• Si un CD réenregistrable (CD enregistrable) n'a pas été enregistré correctement, l'afficheur indique nF d'15C. Dans ce cas, utilisez la fonction FINALIZE de votre enregistreur de CD pour finaliser l'enregistrement.
• Lorsque vous jouez un CD réenregistrable, cela prend de 5 à 25 secondes après avoir appuyé sur I avant que la lecture démarre.
• La lecture s'arrête si vous ouvrez le compartiment CD.
• Pendant le balayage, à 5c clignote.
• S'il n'y a aucune activité pendant 90 secondes, l'appareil passe automatiquement à l'arrêt pour économiser de l'énergie. Dans ce cas, des réglages tels que DBB et Program sont perdus.

Réglage du volume et du son

• Réglez le volume au moyen de VOL
• Appuyez sur DBB pour activer ou désactiver l'accentuation des basses.

DBB est affiché si l'accentuation des basses est activée.

Sélection d'un morceau en cours de lecture

• Appuyez brièvement sur « ou » à une ou plusieurs reprises pour sauter au début du morceau en cours ou d'un morceau précédent ou suivant. La lecture se poursuit avec le morceau sélectionné, dont le numéro s'affiche.

Sélection d'un morceau lorsque la lecture est à l'arrêt

1 Appuyez brièvement sur « » à une ou plusieurs reprises. → Le numéro du morceau sélectionné s'affiche. 2 Appuyez sur pour démarrer la lecture. La lecture commence avec le morceau sélectionné.

Recherche d'un passage en cours de lecture

1 Maintenez « ou » appuyé pour couvrir un passage donné en direction avant ou arrêté. La recherche démarre, et la lecture se poursuit à faible volume. Au bout de 2 secondes, la recherche est accélérée. 2 Relâchez la touche lorsque vous avez atteint le passage voulu. La lecture normale se poursuit depuis ce point précis.

Remarques: - La recherche n'est pas possible en mode SCAN.

• Dans les modes SHUFFLE, SHUFFLE REPEAT ALL, REPEAT ou en lecture programmée, la recherche n'est possible qu'au sein du morceau donné.

Programmation des numéros de morceaux

Vous pouvez sélectionner jusqu'à 15 morceaux et les mémoriser dans l'ordre voulu. Vous pouvez programmer tout morceau plus d'une fois.

1 La lecture étant à l'arrêt, sélectionnez un morceau avec « ou ». 2 Appuyez sur PROG pour mémoriser le morceau.

PROGRAM s'allume, le numéro du morceau programme et le symbole P ainsi que le nombre total de morceaux programmes s'affichent.

3 Sélectionnez et mémorisez ainsi tous les morceaux désirés. 4 Appuyez sur PROGRAM pour démarrer la lecture des morceaux ainsi sélectionnés.

PROGRAM est affiché, et la lecture démarre.

• Vous pouvez passer votre programmation en revue en appuyant sur PROG pendant plus de 2 secondes. L'affichage indique dans l'ordre tous les morceaux mémorisés.

Remarques: - Si vous appuyez sur PROG alors qu'aucun morceau n'est sélectionné, 5 E L E C E s'affiche.

-Si yous tentez dememoriserplusde15morceaux, FULL s'affiche.

Effacer un programme

1 Le cas échéant, appuyez sur ■ pour arrêter la lecture. 2 Appuyez sur pour effacer le programme.

CLEER-appearait, PROGRAM s'eteint et le programme est efface.

Remarques : le programme est également effacé,

-si vous coupez l'alimentation électrique, -si vous ouvrez le compartiment CD, ou -si l'appareil passe automatiquement à l'arrêt.

Mémorisation de la dernière position lue - RESUME

Vous pouvez mémoriser la dernière position lue. Au redémarrage, la lecture reprend là où vous l'aviez arrêtée.

1 Poussez le commutateur en position RESUME pendant la lecture pour activer RESUME. RESUME apparait. 2 Appuyez sur ■ lorsque vous souhaitez arrêter la lecture. 3 Appuyez sur II lorsque vous voulez reprendre la lecture.

RESUME est affiché, et la lecture continue au point où vous l'aviez arrêtée.

• Pour désactiver RESUME, poursuivez le commutateur en position OFF. RESUME s'éteint.

Blocage des touches - HOLD

Vous pouvez bloquer les touches de l'appareil. L'appui sur les touches n'entraîne alors aucune réaction.

1 Mettez le commutateur en position HOLD pour activer HOLD.

Toutes les touches sont bloquées. Hold s'affiche lorsqu'on appuie sur une touche quelconque. Si l'appareil est arrêté, Hold s'affiche uniquement si on appuie sur et

2 Pour désactiver HOLD, mettez le commutateur en position OFF.

Halo

Remarque : lorsque vous désactivez HOLD en poussant le commutateur en position RESUME et remettez l'appareil en marche, la lecture reprend où vous l'aviez arrêtée.

Sélection des différentes possibilités de lecture - MODE

Vous pouvez jouer des morceaux dans un ordre aléatoire, répéter un morceau ou le CD ou jouer les premières secondes des morceaux.

1 Appuyez sur MODE en cours de lecture aussi souvent que nécessaire jusqu'à ce que l'afficheur indique l'un des modes suivants :

SHUFFLE : tous les morceaux du CD sont joués dans un ordre aléatoire jusqu'à ce que chacun ait été joué une fois. SHUFFLE REPEAT ALL: tous les morceaux du CD sont joués de manière répétée dans un ordre aléatoire. REPEAT: le morceau en cours est joué de manière répétée. REPEAT ALL: la totalité du CD est jouée de manière répétée. → SCAR : les 10 premières secondes de chacun des morceaux restants sont jouées dans l'ordre.

7 246

SHUFFLE

2 La lecture démarre dans le mode choisi au bout de 2 secondes. 3 Pour revenir en lecture normale, appuyez sur MODE jusqu'à ce que l'indication disparaisse de l'affichage.

L'appareil est équipé d'une fonction accompagnant différentes opérations par des touches d'un signal acoustique.

• Maintenez DBB appuyé pendant plus de 3 secondes.

Si le signal acoustique était désactivé :

→ BEEP est affiché et le signal est activé. Si le signal acoustique était activé : → nô BEEP est affiché et le signal acoustique est désactivé.

BEEP

nobEEP

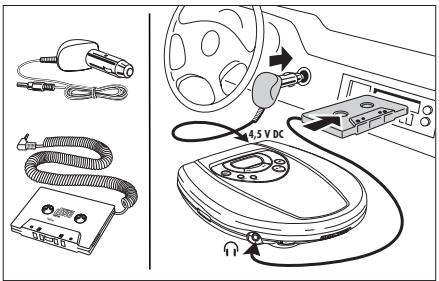

Utilisation en voiture (connecteurs fournis ou en option)

Utilisez exclusivement le transformateur pour voiture AY 3545 (4,5V, CC, pôle plus à la borne centrale) et la cassette adaptatrice pour voiture AY 3501. Tout autre produit risquerait d'endommager l'appareil.

Placez le lecteur de CD sur une surface horizontale, stable et exempte de vibrations. Veillez à besoinir un emplacement sûr, où le

lecteur de CD ne risque pas de mettre en danger ou de gêner le conducteur ou les passagers.

2 Raccordez la fiche DC du transformateur à la prise 4.5V DC du lecteur de CD (uniquement pour une batterie automobile 12 V, mise à la terre négative). 3 Branchez le transformateur à la prise de l'allume-cigares. Si nécessaire, nettoyez la prise de l'allume-cigares pour assurer un bon contact électrique. 4 Réduisez le volume et connectez la fiche de la cassette adaptatrice à la prise du lecteur de CD. 5 Introduisez avec précaution la cassette adaptatrice dans le compartiment cassette de l'autoradio. 6 Verifiez que le cable ne vous gene pas pour conduire. 7 Mettez le lecteur de CD en marche, reglez VOL à la position 8 et réglez le son au moyen des commandes de l'autoradio. - Débranchez toujours le transformateur de la prise de l'allume-cigares lorsque vous n'utilisez pas le lecteur de CD.

Remarques : - Évitez d'exposer l'appareil à la chaleur excessive du chauffage de la voiture ou de l'incidence directe du soleil (par exemple dans une voiture en stationnement en été).

-Si votre autoradio dispose d'une borne LINE IN, utilisez-la plutot que la cassette adaptatrice pour le raccordement à l'autoradio. Raccordez la ligne de signal à cette borne LINE IN et à la borne O au lecteur de CD.

Lecteur de CD et manipulation des CD

• Ne touchez jamais la lentille (A) du lecteur de CD.

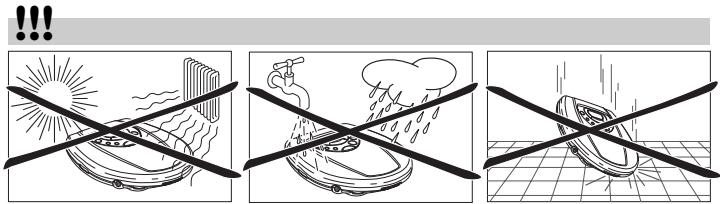

• N'exposez jamais l'appareil, les piles ou les CD à l'humidité, à la pluie ou à une chaleur excessive (chauffage ou incidence directe du soleil).
• Vous pouvez nettoyer le lecteur de CD avec un chiffon doux légèrement humide ne peluchant pas. N'utilise pas de produits de nettoyage, qui pourrait avoir un e
• Pour nettoyer un CD, essuyez-le en ligne droite du centre vers le bord au moyen d'un chiffon doux ne peluchant pas. Les produits de nettoyage peuvent endommager le disque! N'inscrivez jamais rien sur un CD et n'y apposez pas d'étiquette.
• La lentille peut s'embuer lorsqu'elle passe soudainement d'un milieu froid en milieu chaud. La lecture CD n'est alors pas possible. Laissez le lecteur de CD dans un environnement chaud jusqu'à ce que l'humidité se soit évaporée.
• Les téléphones mobiles en marche à proximité du lecteur de CD peuvent en perturber le fonctionnement. Évitez de faire tomber l'appareil, ceci risquant de l'endommager.

Informations relatives à l'environnement

• Tous les matériaux d'emballage superflus ont été supprimés. Nous avons fait de notre mieux pour que l'emballage soit facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansé (matériel tampon), polyéthylène (sachets, panneau de protection en mousse).
• Voiture appareil est composé de matériaux pouvant être recyclés s'il est démontré par une firme spécialisée. Veuillez observer les règlements locaux lorsque vous vous débarrasssez des matériaux d'emballage, des piles usagées et de votre ancien appareil.

Avertissement

N'essayez en aucun cas de réparer l'appareil vous-même, ce qui invaliderait la garantie.

Problème	Cause possible	Remède
Pas de courant,la lecture nédémarre pas	PilesLes piles ne sont pas installéescorrectement.	Installez correctement lespiles.
	Les piles sont déchargées.	Changez les piles.
	Les broches de contact sontsales.	Nettoyez-les avec unchiffon.
	Bloc d'alimentationMal raccordé.	Raccordez correctement lebloc d'alimentation.
	Utilisation en voitureL'allume-cigares n'est pas sous tension lorsqu'ellallumage estétéint.	Mettez l'allumage enmarche ou insérez des pilesdans l'appareil.
Affichagen° F d'15C	Le CD-RW (CD-R) n'est pascorrectement enregistrré.	Utilisez FINALIZE sur votre enregistreur de CD pourfinaliser l'enregistrement.
Affichageno° D'15C	Le CD est rayé ou sale.	Remplacez ou nettoyezle CD.
	Le CD n'est pas correctementmis en place.	Insérez le CD face impriméevers le haut.
	La lentille est embuée.	Attendez que l'humidités' évapore.
Affichage Holdet/ou pas déréaction des touches	HOLD est activé.	Déactivez HOLD.
	Décharge électrostatique.	Débranchez l'appareil del'alimentation électrique ouretirez les piles pendantquelles secondes.

Dans le cas d'une anomalie de fonctionnement, commencez par vérifier les points ci-dessous avant de donner votre appareil à réparer. Si vous ne parvenez pas à résoudre le problème en suivant ces instructions, veuillez consulter votre fournisseur ou votre centre SAV.

Problème	Cause possible	Remède
La lecture saute des morceaux.	Le CD est endommagé ou sale.	Remplacez ou nettoyez le CD.
	RESUME, SHUFFLE ou PROGRAM est actif.	Désactivez RESUME, SHUFFLE or PROGRAM.
Pas de son, ou son médiocre.	PAUSE est activé.	Appuyez sur ➔II.
	Raccordements défaits, erronés ou sales.	Vérifiez et nettoyez les raccordements.
	Le volume est mal réglé.	Réglez le volume.
	Ecouteur mis à l'envers.	Tenez compte des indications L (gauche) et R (droite).
	Champs magnétiques puissants à proximité.	Déplacez le lecteur de CD ou modifiez les raccordements.
	Utilisation en voiture La cassette adaptatrice est mal insérée.	Insérez correctement la cassette adaptatrice.
	La température dans la voiture est trop élevé ou trop BASse.	Laissez le lecteur de CD s'adapter à la température.
	Le connecteur de l'allume-cigares est sale.	Nettoyez le connecteur de l'allume-cigares.
	Mauvaise direction de lecture de la fonction Autoreverse du lecteur de cassettes.	Modifiez la direction Autoreverse.
La recharge des piles dans l'appareil ne fonctionne pas.	Utilisation de piles incorrectly.	Utilisez uniquement le bloc accumulateur Ni-Cd AY 3361.
	Les contacts sont sales.	Nettoyez-les avec un chiffon.
