SWV6813 - Câbles audio-vidéo PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI 3 entrées / 1 sortie
Marque	Philips
Modèle	SWV6813
Dimensions (L x l x H)	160 mm x 105 mm x 28 mm
Poids	Environ 150 g
Alimentation	5 V CC, 1 W max
Adaptateur secteur inclus	Oui, modèle Ktec KSAFB05000050WIUS
Type de connecteur HDMI	Type A (standard)
Résolutions supportées	480i, 480p, 720p, 1080i, 1080p
Bande passante vidéo	1,65 GHz
Compatibilité HDCP	Oui
Modes de sélection	Automatique et manuel
Indicateurs lumineux	Voyant vert (alimentation), voyant rouge (entrée active)
Entretien	Nettoyer avec un chiffon humide ; éviter poussière et humidité
Utilisation	Intérieur uniquement, température ambiante
Garantie	1 an limitée (pièces et main-d'œuvre)
Pays de contrôle qualité	États-Unis

FOIRE AUX QUESTIONS - SWV6813 PHILIPS

Comment brancher le commutateur HDMI ?

Branchez vos sources HDMI (console, décodeur, etc.) sur les entrées INPUT1 à INPUT3 à l'aide de câbles HDMI. Reliez la sortie du commutateur à votre téléviseur ou écran HDMI. Enfin, connectez l'adaptateur secteur fourni (5V CC) au commutateur. Le voyant vert s'allume.

Comment passer d'une source à l'autre ?

Par défaut, le commutateur est en mode AUTO. Il sélectionne automatiquement l'entrée allumée. Si plusieurs sources sont actives, la priorité est INPUT1 > INPUT2 > INPUT3. Pour un contrôle manuel, appuyez sur le bouton MODE pour passer en mode MANUAL, puis appuyez sur le bouton d'entrée correspondant.

Quelles résolutions sont supportées ?

Le commutateur supporte les résolutions standard jusqu'à 1080p, incluant 480i, 480p, 720p et 1080i. Il n'est pas compatible avec la 4K.

Pourquoi n'y a-t-il aucun signal sur mon écran ?

Vérifiez que tous les câbles HDMI sont correctement branchés et que la source (ex. console) est allumée. Assurez-vous que le voyant vert du commutateur est allumé. Essayez de changer de source en mode manuel. Si le problème persiste, testez un autre câble HDMI.

Puis-je utiliser un adaptateur secteur non fourni ?

Non, utilisez uniquement l'adaptateur modèle Ktec KSAFB05000050WIUS fourni. L'utilisation d'un autre adaptateur peut endommager le commutateur.

Le commutateur chauffe-t-il ?

Le commutateur peut chauffer légèrement en fonctionnement normal, mais il reste dans des limites sûres. Assurez-vous qu'il est installé dans un endroit bien ventilé et à l'abri de la chaleur excessive.

Comment nettoyer le commutateur ?

Débranchez l'adaptateur secteur. Nettoyez le boîtier avec un chiffon doux et humide (pas de produits chimiques). Évitez que de l'humidité pénètre à l'intérieur.

Le commutateur est-il compatible HDCP ?

Oui, il est compatible HDCP, ce qui permet de lire du contenu protégé (Blu-ray, certains services de streaming).

Quelle est la longueur maximale du câble HDMI ?

Le commutateur peut prolonger le signal HDMI, permettant des câbles plus longs que d'habitude. Toutefois, pour une qualité optimale jusqu'à 1080p, nous recommandons de ne pas dépasser 10-15 mètres entre la source et l'écran.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord les branchements et l'alimentation. Si le problème persiste, contactez le support Philips au 919-573-7863 (États-Unis) pour une assistance sous garantie. Conservez votre preuve d'achat.

MODE D'EMPLOI SWV6813 PHILIPS

EN	User manual	3
SP	Manual de utilizador	6
FR	Manuel d'utilisateur	9

PHILIPS

SWV6813

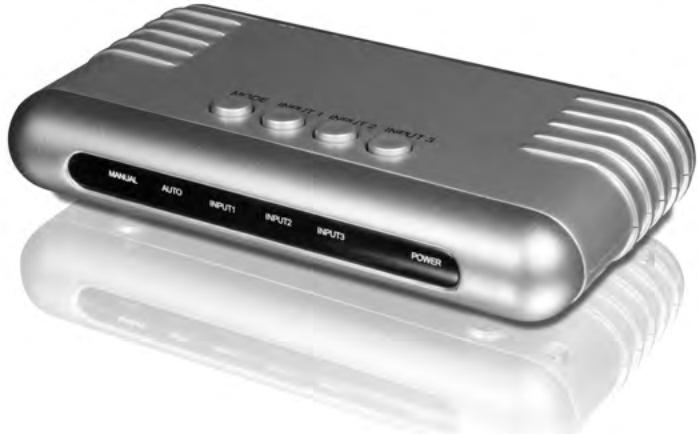

3-In 1-Out Auto Detecting

HDMI Switcher

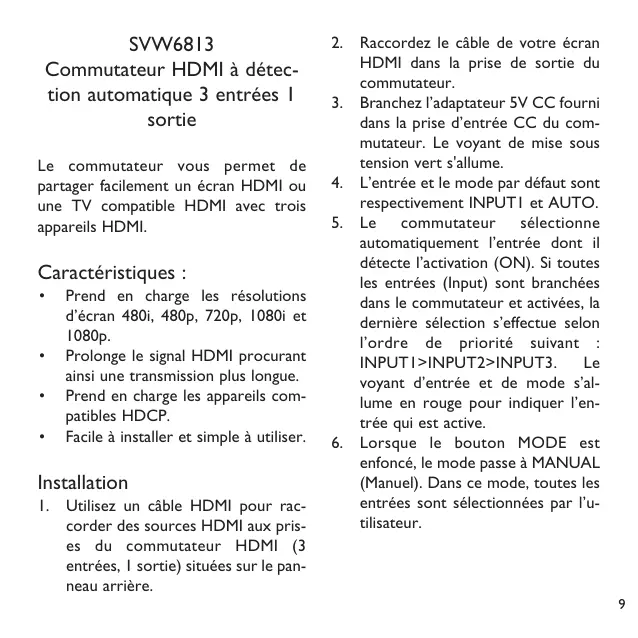

Commutateur HDMI à détection automatique 3 entrées I sortie

Le commutateur vous permet de partager facilement un écran HDMI ou une TV compatible HDMI avec trois appareils HDMI.

Caractéristiques :

• Prend en charge les résolutions d'écran 480i, 480p, 720p, 1080i et 1080p.
• Prolonge le signal HDMI procurant ainsi une transmission plus longue.
• Prend en charge les appareils compatibles HDCP.
  • Facile à installer et simple à utiliser.

Installation

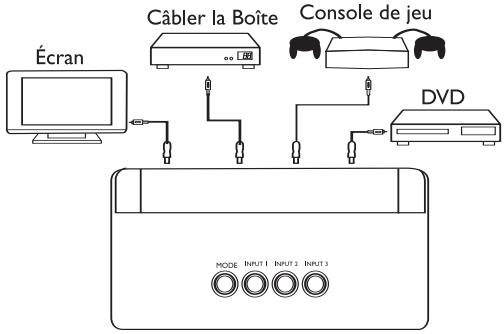

I. Utilisez un câble HDMI pour raccorder des sources HDMI aux prises du commutateur HDMI (3 entrées, I sortie) situées sur le panneau arrière.

1. Raccordez le câble de votre écran HDMI dans la prise de sortie du commutateur.
2. Branchez l'adaptateur 5V CC fourni dans la prise d'entrée CC du commutateur. Le voyant de mise sous tension vert s'allume.
3. L'entrée et le mode par défaut sont respectivement INPUTI et AUTO.
4. Le commutateur sélectionne automatiquement l'entrée dont il détecte l'activation (ON). Si toutes les entrées (Input) sont branchées dans le commutateur et activées, la dernière sélection s'effectue selon l'ordre de priorité suivant : INPUT1>INPUT2>INPUT3. Le voyant d'entrée et de mode s'allume en rouge pour indiquer l'entrée qui est active.
5. Lorsque le bouton MODE est enfoncé, le mode passe à MANUAL (Manuel). Dans ce mode, toutes les entrées sont sélectionnées par l'utilisateur.

Spécifications

Bande passante de l'amplificateur vidéo : 1,65 GHz

Format pris en charge : Jusqu'à 1080p

Type de connecteur entrée/sortie

HDMI : Type A

Consommation : I W (max.)

Alimentation : 5 volts (CC)

Dimensions : 160 (mm) × 105 (mm) × 28 (mm)

Entretien

• Gardez le commutateur au sec.
- Utilisez et rangez le commutateur à l'intérieur seulement, à tempéra-

ture ambiante. Manipulez le commutateur avec soin; ne le laissez pas tomber.

• Gardez le commutateur libre de poussière et saletés et le nettoyer à l'aide d'un chiffon humide à l'occasion.
• Utilisez uniquement le dispositif d'alimentation électrique Ktec KSAFB05000050WIUS.

Garantie limitée d'un an

Philips garantit que ce produit est dépourvu de défauts au niveau des

matériaux, de la main d'èuvre et du montage, moyennant des conditions normales d'utilisation, conformément aux spécifications et aux avertissements, pour une durée d'un an à compter de la date à laquelle vous avez acheté ce produit. Cette garantie est seulement accordée au propriétaire d'origine du produit et

n'est pas transférable. Pour vous prévaloir du service en vertu de cette garantie, vous devez fournir une preuve d'achat sous la forme du ticket de caisse original indiquant le nom du produit et la date d'achat. Pour un support clientèle ou pour obtenir un service de garantie, veuillez appeler 919-573-7863 AUCUNE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU TACITE, N'EST OFFERTE. La garantie de Philips est limitée à la réparation ou, à sa seule discrétion, au remplacement du produit. Les dommages accessoires, spéciaux et indirects ne sont pas acceptés dans les limites permises par la loi. Cette garantie vous donne des droits reconnus par la loi. Vous pouvez également disposer d'autres droits suivant les états.

Qualité contrôlée aux États-Unis
