Type de produit	TV LCD 26 pouces
Résolution	1366 x 768 pixels (HD Ready)
Technologie d'affichage	LCD avec rétroéclairage CCFL
Format d'image	16:9
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions approximatives (L x H x P)	62,5 x 43,5 x 17,5 cm (avec pied)
Poids	8,5 kg (avec pied)
Connectivité	2 x HDMI, 1 x VGA, 1 x USB, 1 x AV, 1 x sortie audio
Fonctions principales	Réception TNT, mode économie d'énergie, réglages d'image personnalisables
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Sécurité	Respecter les consignes de sécurité électrique, ne pas exposer à l'humidité
Informations générales	Produit conçu pour un usage domestique, garantie de 2 ans

FOIRE AUX QUESTIONS - 26HF9472 PHILIPS

Mon téléviseur PHILIPS 26HF9472 ne s'allume pas. Que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le téléviseur sur une autre prise pour éliminer un éventuel problème de courant.

Comment réinitialiser mon téléviseur PHILIPS 26HF9472 ?

Pour réinitialiser votre téléviseur, débranchez-le de la prise électrique, attendez 60 secondes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes temporaires.

L'image est floue ou déformée. Que dois-je faire ?

Vérifiez les connexions des câbles vidéo et assurez-vous qu'ils sont correctement branchés. Vous pouvez aussi essayer de régler la résolution de l'image dans les paramètres du téléviseur.

Je n'entends pas de son sur mon téléviseur. Que faire ?

Assurez-vous que le volume n'est pas à zéro ou en mode muet. Vérifiez également les connexions des haut-parleurs externes si vous en utilisez. Testez avec d'autres sources pour voir si le problème persiste.

Comment connecter mon téléviseur PHILIPS 26HF9472 à Internet ?

Accédez au menu des paramètres, sélectionnez 'Réseau', puis 'Configuration Wi-Fi'. Suivez les instructions pour entrer votre mot de passe Wi-Fi et vous connecter.

Que faire si je ne trouve pas certaines chaînes ?

Effectuez une recherche automatique des chaînes dans le menu des paramètres. Assurez-vous également que votre antenne ou votre câble est correctement connecté.

Mon téléviseur affiche un message d'erreur. Que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Vous pouvez également essayer de redémarrer le téléviseur.

Comment mettre à jour le logiciel de mon téléviseur PHILIPS 26HF9472 ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour vérifier et installer les mises à jour disponibles.

Les couleurs de l'image ne semblent pas correctes. Que faire ?

Accédez aux paramètres d'image et réglez les options de couleur et de contraste. Vous pouvez également essayer le mode d'image par défaut.

Comment régler le rapport d'aspect de l'image ?

Utilisez le bouton 'Menu' de votre télécommande, allez dans 'Image', puis 'Format d'image' pour sélectionner le rapport d'aspect souhaité.

MODE D'EMPLOI 26HF9472 PHILIPS

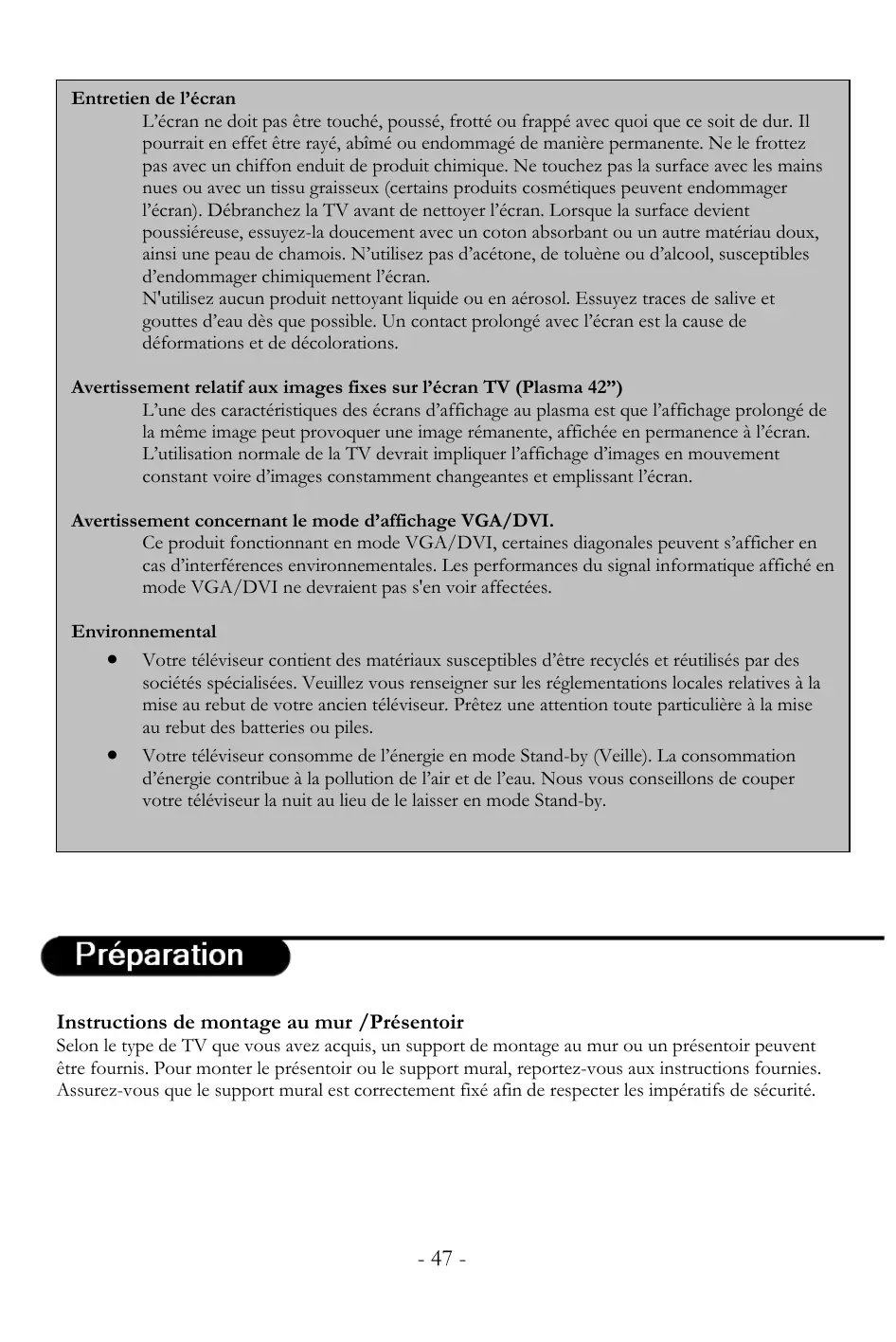

L'écran ne doit pas être touché, poussé, frotte ou frappé avec quoi que ce soit de dur. Il pourrait en effet être rayé, abimé ou endommagé de manière permanente. Ne le frottez pas avec un chiffon enduit de produit chimique. Ne touchez pas la surface avec les mains nues ou avec un tissuGRAISEux (certains produits cosmétiques peuvent endommager l'écran). Débranchez la TV avant de nettoyer l'écran. Lorsque la surface devient poussièreuse, essuyez-la doucement avec un coton absorbant ou un autre matérielou deux, ainsi une peau de chamois. N'utilise pas d'acétone, de toluène ou d'alcool, susceptibles d'endommager chimiquement l'écran.

N'utilissez aucun produit nettoyant liquide ou en aérosol. Essuyez traces de salive et gouttes d'eau dés que possible. Un contact prolongé avec l'écran est la cause de déformations et de décolorations.

Avertissement relatif aux images fixes sur l'écran TV (Plasma 42")

L'une des caractéristiques des écrans d'affichage au plasma est que l'affichage prolongé de la même image peut provoquer une image rémanente, affichée en permanence à l'écran. L'utilisation normale de la TV devrait impliquer l'affichage d'images en mouvement constant voire d'images constamment changeantes et emplissant l'écran.

Avertissement concernant le mode d'affchage VGA/DVI.

Ce produit fonctionnant en mode VGA/DVI, certaines diagonales peuvent s'afficher en cas d'interférences environnementales. Les performances du signal informatique affiché en mode VGA/DVI ne devraient pas s'en voir affectées.

Environmental

• Voiture téléviseur contient des materiaux susceptibles d'être recyclés et réutilisés par des sociétés spécialisées. Veuillez vous renseigner sur les reglementations locales relatives à la mise au rebut de votre ancien téléviseur. Prétez une attention toute particulière à la mise au rebut des batteries ou piles.
• Voitre telsviseur consomme de l'energie en mode Stand-by (Veille). La consommation d'énergie contribue à la pollution de l'air et de l'eau. Nous vous conseillons de couper notre telsviseur la nuit au lieu de le laisser en mode Stand-by.

Preparation

Instructions de montage au mur /Présentoir

Selon le type de TV que vous avez acquis, un support de montage au mur ou unPRESENToir peuvent etre fournis. Pour monter le presentoir ou le support mural, reportez-vous aux instructions fournies. Assurez-vous que le support mural est correctement fixe afin de respecter les imperatifs de sécurité.

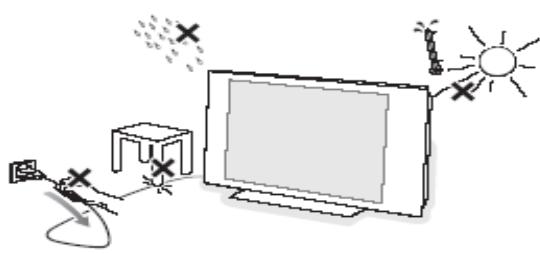

Assurez-vous que l'air circule librement via les fentes d'aération.

Afin d'eviter toute situation de risque, il est interdit de-disposer ou d'approcher des sources de flamme nue,ainsi des bougies.Evitez toute exposition a la chaleur,a la luziere solaire directe voirea la pluie ou a l'eau.L'appareil ne doit pas etre exposé a I'humidite-gouttes ou eclaboussures-etaucun objet contenant un liquide,ainsi un vase,ne doit etre posé dessus. Inserez la fiche antennefermement dans la prise antennae au fond de la TV.

Branchement au secteur

Insérez la fiche de secteur dans la prise murale et mettez en marche. Veuillez vous rapporter à l'étiquette à l'arrière du téléviseur pour la tension nominale correcte.

Installation de la télécommande

• Retirez le cache à l'arrière de la télécommande.
• Insérez les piles de taille et de type corrects dans le compartment en vous assurant qu'elles sont dans le bon sens.
• Il est possible de fixer les piles en serrant la vis appropriée dans l'orifice du cache du compartment.

Mettez la TV en marche :

Appuyez sur le bouton de marche de la TV. Un indicateur à l'avant de la TV s'allume et l'écran devient actif. Si la TV est en mode Stand-by (témoin rouge), appuyez sur les touches - TV+ ou sur la touche de la télécommande.

Utilisation des Menus

Accès au menu Set-up

Lorsque l'appareil est en mode Sécurité Haute, le menu Setup est accessible uniquement avec une télécommande de configuration institutionnelle (RG4172BK ou RC2573).

Lorsque l'appareil est en mode Sécurité Standard, le menu Set-up est accessible soit avec une télécommande de configuration institutionnelle soit avec une télécommande invite (ainsi la RC2886) disposant d'un code d'accès autorisé.

RG4172BK

RC 2573

Navigation

L'élement de menu actif est selectionnable à l'aide des touches de curseur haut et bas.

Les sous-menus sont accessibles à partir des éléments de menu représentant le symbole « >», en appuyant sur la touche de curseur droite.

Pour sortir d'un menu appuyez sur le bouton « Menu »
- Sélectionnez « OUI » pour activer un réglage et « NON » pour le désactiver.
- Les touches haut/bas TV, haut/bas INFO, haut/bas PAY-TV et haut/bas RADIO sont actives en mode Menu et la TV réagit comme en mode TV.

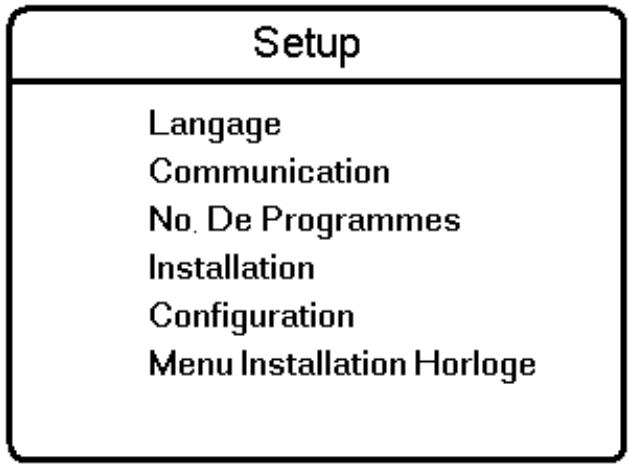

Éléments du menu Setup

Setup

Language

Communication

No. De Programmes

Installation

Configuration

Menu Installation Horloge

• Langage: Sélectionné la langue du menu d'installation. Les options sont « ENGLISH », « DEUTSCH », « FRANÇAIS » et « ITALIANO »
• Communication: le menu Communication permet l'activation des applications interactives. Pour en savoir plus, veuillez consulter les notes des applications respectives. Pour les applications autonomes, Sélectionnéz « OFF »
• No. de Programmes : ce sous-menu permet de régler les numérios des programmes de télévision, PAY-TV, Radio et Info. Le nombre global maximum de programmes est de 125.
• Installation : le sous-menu Installation permet de régler les paramètres des programmes.
• Configuration: Le menu Configuration permet de régler divers paramètres et fonctionnalités de la TV.
• Menu Installation Horloge : Cet élément de menu permet d'accéder au menu d'installation de l'horloge.

Installation

Le sous-menu Installation permet de régler les paramètres des programmes. Lorsque ce menu est ouvert, toutes les protections sont désactivées.

Installation

Num. ProgramEntreeSystemeFrequencyNomMemoriserReql. Fin.MuteLanguage TeletextProtection

• Num Program : le type de programme peut être sélectionné avec les boutons de curseur gauche/droite. Ces boutons font alterner les différents types disponibles : « TV », « INFO », « PAYTV » et « RADIO »
  Si le numero de programme d'un certain type est 0, le type correspondant n'est pas affché. Afin d'afficher un numero de programme des types mentionnésAAParavant, saisissez plusieurs deux chiffres. Par exemple: « 01 » pour TV1 ou le chiffre « 1 » et le curseur haut/bas.
• Entrée : l'objet de menu « Entrée » scélectionne la source d'entrée voulue affectée au programme. Les valeurs possibles sont Tuner, AV1, AV2, AV2YC, RADIO, VGA et DVI. Certaines sources d'entrée peuvent ne pas être disponibles pour certains apparciels (voir tableau joint).

Modèle / Entrée	AV1	AV2	AV2YC	AV3	AV3YC	VGA	DVI
15HF8442	Scart1	Video in	S-video in	-	-	VGA	-
20HF7462	Scart1	Video in	S-video in	-	-	-	-
23/26HF9472	Scart1	Scart2 CVBS	Scart2 YC	-	-	VGA	DVI
30HF9442	Scart1	Scart2 CVBS	Scart2 YC	Video in	S-video in	VGA	-
42HF9442	Scart1	Scart2 CVBS	Scart2 YC	-	-	VGA	-

Remarque: la SmartCard XPress Box est normalement connectée à Scart1 pour son utilisation.

• Système : WEST EU (PAL/SECAM-BG), EAST EU (PAL/SECAM-DK), UK (PAL-I), FRANCE (SECAM-L/L') et AUTO.
• Frequency : les chiffres de fréquence sont saisis en MHz. Le curseur droit lance une recherche automatique. Pour une saisis de fréquence, les chiffres en attente de saisis sont affichés comme des tirets « - » . Saisissez « 0 » pour les fréquences inférieures à 100 MHz.
• Nom: cet élément de menu permet d'attribuer un nom à chaque programme.

En appuyant sur les boutons gauche/droite, il est possible de saisir ou de quitter le champ Nom. Les pressions successives sur le curseur haut/bas permettent d'insérer des caractères alphanumerices.
En appuyant sur M (bouton Menu), vous quittez l'objet de menu Nom.

• Mémoriser : les informations relatives au programme actif sont mémorisées après avoir appuyé sur le bouton gauche/droite. Appuyez sur Menu pour quitter sans mémoriser.
• Régl. Fin: le réglage fin est activé par les boutons « contrôle gauche/droite »
• Mute : cet élément active/désactive les images et le son pour ce canal spécifique.

AUCUN : image et son normalement actifs
VIDEO: image désactivée pour ce canal (par ex. canal radio)
AUDIO: son désactivement pour ce canal (par ex. canal d'information)

• Langage Teletext : ce menu permet à l'utilisateur de sélectionner les caractères du Télétexte utilisés pour le canal sélectionné. Le curseur gauche/droite permet de sélectionner une dette correspondant aux différents blocs de langages.

« WEST EU»: Option Pan Européen (Latin) / Ouest
« EAST EU»: Option Pan Européen (Latin) / Est
«GREEK»:Grec
«CYRILLIC»:Cyrillique

• Protection: cette fonction indique si le programme selectionné est protégé ou non. Il est possible de faire alterner la protection entre « OUI » et « NON » avec les touches de curseur gauche/droite.

Configuration

Le menu Configuration permet de régler divers paramètres et fonctionnalités de la TV.

Configuration

Mode Debut/OSD

Image / Son

Securite

Controle

• Mode Début / OSD : ce sous-menu permet de sélectionner le mode de la TV après la mise en marche ainsi que celui de l'Affichage à l'écran (OSD).
• Image / Son: ce sous-menu permet de sélectionner les paramétres d'image et de son de la TV.
• Sécurité : ce sous-menu permet de configurer les paramètres de Sécurité de la TV.
• Contrôle : ce sous-menu permet de configurer les paramétres de Contrôle de la TV.

Mode Début / OSD

Ce sous-menu permet de selectionner le mode de la TV après la mise en marche ainsi que celui de l'Affichage à l'écran (OSD).

Mode Debut / OSD

Message D'Accueil

Activer Canal

Activer Volume

Fmt Image Init

Mise Sous Tension

Indication Volume

Affichage De Canal

Delai Second Chiffre

• Message d'Accueil: appuyez sur les touches de curseur gauche/droite pour afficher le menu de saisie de Message d'Accueil:

Message d'Accueil
Ligne 1
Ligne 2
Effacer

Vou puez définir les caractères du message avec les touches de scourer haut/bas.

• Activer Canal : l'objet définit le programme du téléviseur à la mise en marche.

• Activer Volume : l'objet définit le volume du télévisueur à la mise en marche. Les réglages s'effectuent avec les boutons de curseur gauche/droite.

• Fmt Image Init: l'objet définit le format d'image du télévisuer à la mise en marche. Les réglages s'effectuent avec les boutons de curseur gauche/droite.
• Mise Sous Tension : la fonction de menu Mise Sous Tension définit le comportement du téléviseurès la mise sous tension. Les états valides sont « FORCE», « DERNIER ETAT » et « STANDBY »

Pour « FORCE», le téléviseur peut être mis hors tension uniquement avec l'interrupteur de mise en marche, ou avec une télécommande de configuration voire grâce à la fonction ESP (l'Energy Saving Programmability - Capacité de programmation d'économie d'énergie - commande la durée de visionnage continue maximum permise par le système de contrôle).
Pour « DERNIER ETAT», le téléviseur s'allume en respectant l'etat précédent, Marche ou Stand-by.
Pour « STANDBY », le téléviseur s'allume toujours en Stand-by.

• Indication Volume : pour afficher l'indication de volume pendant le réglage du volume, Sélectionnéz « OUI ». Sélectionnéz « NON » pour occulter l'indication de volume.
• Affichage De Canal : les valeurs d'Affichage de canal peuvent etre : Numéro, Nom, Tout, Aucun.
• Délai Second Chiffre: c'est le délai affecté pour saisir le second chiffre du programme TV à partir du canal 10.

Paramètres d'image et de son

Ce sous-menu permet de selectionner les parametes d'image et de son de la TV.

Image / Son

Lumiere

Couleur

Contraste

Definition

Teint

Active Control

Aigus

Graves

Balance

AVL

• Lumière : modification de la brillance de l'image.
• Couleur : modification de l'intensité de la couleur.
• Contraste : modification de la différence entre les tons clairs et sombres.
  Definition: modification de la définition de l'image.
  Teint: réglage de l'image pour obtenir des tons chair naturesl.
  Active Control: Active Control optimise la qualite de l'imagel selon la qualite de reception (cette option de menu est disponible uniquement pour certains modedes LCD TV).
• Aigus / Graves : réglage du niveau des effets d'aigus et de graves de la sortie son de la TV.
  Balance: balance du son des haut-parleurs gauche et droit.
• AVL (Automatic Volume Leveller - Nivellement automatique du volume): limite les élevations du niveau sonore, spécialement lors des changements de canal ou pour les encarts publicitaires.

Paramétrès de sécurité

Ce sous-menu permet de configurer les paramètres de Sécurité de la TV.

Securite

Securite Clavier Verrouille Coupure Video Out

• Sécurité : la fonction de menu « SÉCURITÉ » permet à l'utilisateur de sélectionner l'un des états « HAUTE » ou « STANDARD ». La valeur par défaut est « STANDARD »
  Lorsque l'appareil est en mode de sécurité Haute, le menu Set-up est accessible uniquement avec une Telecommande de configuration institutionnelle.
  Lorsque l'appareil est en mode Sécurité Standard, le menu Set-up est accessible soit avec une Télecommande de configuration institutionnelle, soit avec une télécommande invite disposant d'un code d'accès autorisé.
• Clavier Verrouillé : la fonction de menu Clavier Verrouillé désactive le clavier local du téléviseur pour les commandes de volume et de canal.
• Coupure Video Out: cette option permet à l'utilisateur de couper les sorties Video de la TV, pour éviter des copies de contenu video sans autorisation.

Paramètres de contrôle

Ce sous-menu permet de configurer les paramétres de Contrôle de la TV.

Controle

ESP

Coupure Audio / Video

Syntonisation Par Etape

Peritel Automatique

Toujours RVB

Volume Min

Volume Max

Sortie Vol Audio

• ESP : le mode ESP (Energy Saving Programmability - Capacité de programmation d'économie d'énergie) commande la durée de visionnage continu maximum permise par le système de contrôle. La fonction de menu ESP est affichée « ESP » et ses valeurs valides s'échéonnent entre 00 et 99 (en heures). Une valeur de 00 signifie OFF.
• Coupure Audio/Video : la fonction de menu Coupure Audio / Video définit si la video doit être occultée et si le son doit être coupé dans l'eventualité où le canal actif ne recoit aucun signal.
• Syntonisation par étape : pour OUI, les canaux TV (1 à 9) sont actifs immédiatement si un chiffre est pressé sur la télécommande. Pour NON, le changement de canal s'effectue uniquement lorsque le tiret s'affiche.
• Peritel Automatique : active/désactive la commutation automatique à une source Peritel externe.
• Toujours RVB: cet élément permet d'activer/désactiver le mode RVB sur les connecteurs AV.
  Volume Min : cet élément définit la limite de volume minimum pour le téléviseur. Utilisez le curseur gauche/droite pour effectuer les réglages.
  Volume Max : cet élément définit la limite de volume maximum pour le téléviseur. Utilisez le curseur gauche/droite pour effectuer les réglages.
• Sortie Vol Audio : règle le volume de la sortie audio externe (par ex. le haut-parleur salle de bains). Ce réglage de volume est indépendant de celui du volume principal des haut-parleurs. (cette option de menu est disponible uniquement pour certains modèles LCD TV).

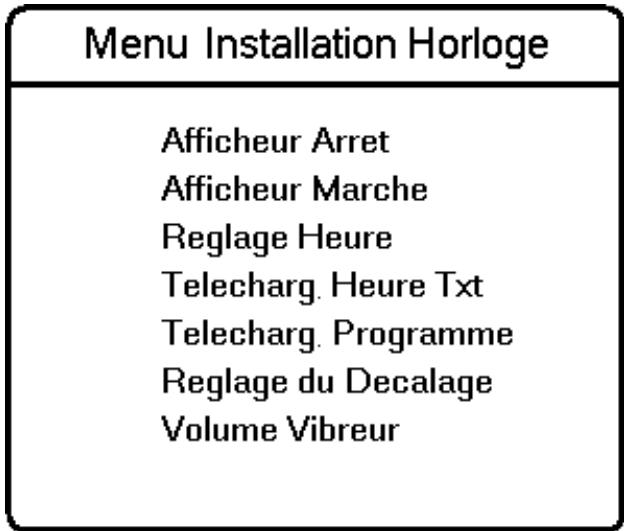

Installation Horloge

Cet élément de menu permet d'acceder au menu d'installation de l'horloge.

• Afficheur Arret: cet élément de menu permet de régler l'intensité de l'affichage de l'horloge lorsque le télévisueur est en mode Stand-by.
• Afficheur Marche : cet élément de menu permet de régler l'intensité de l'affichage de l'horloge lorsque le téléviseur est en mode Marche.
• Réglage Heure : cet élément de menu permet de régler l'heure de l'horloge.
• Telecharg. Heure Txt: cet élément de menu permet d'activer/désactiver la fonction de téléchargement automatique de l'heure via le Télétexte.
• Telecharger. Programme : cet élément de menu permet de selectionner le canal duquel télécharger l'heure correcte via le Télatexte.
• Réglage du Décalage: cet élément de menu permet de régler le décalage pour ajuster l'heure reçue via le canal de Télétexte afin d'afficher l'heure locale réelle.
  Volume Vibeur: cet élément de menu permet de régler le volume du vibreur d'alerte. Utilisez le curseur gauche/droite pour effectuer les réglages.

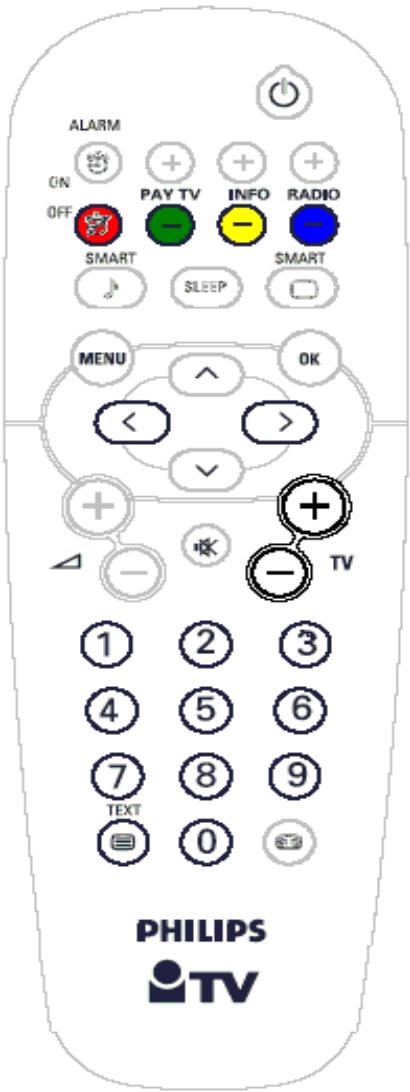

Touches de la télécommande

Alarm On (pour les TV avec affichage d'horloge)

Active l'alarme de revel. Avres la saisie d'une durée valide (0:00 à 23:59), I'icone d'alarme de revel devient visible sur I'affichage de I'horloge.

+ Pay TV -

Alterne entre les canaux de Pay TV (Télévision payante).

Alarm Off (pour les TV avec affichage d'horloge)

Désactive l'alarme de réveil.
L'icone d'alarme de réveil de l'affichage d'horloge disparait.

Menu

Appelle /quite un menu.

• Vol -

Règle le volume.

Coupure

Interrompt / restaure le son.

Touches numériques 0/9

Selectionnent les canaux TV. Pour un canal à deux chiffres, saississe le second chiffre avant l'affichage du tiret.

Teletext

Standby

Arrente la TV.

+Info-

Alterne entre les canaux de Info.

+ Radio -

Selectionnent les paramètres d'image et de son prédéfinis.

Sleep

Active la temporisation.

Chaque pression incremente le décompte de la minuterie de 15 minutes.

• TV - Sélection de canal

Alterne entre les canaux de TV.

16:9 Formats

PHILIPS

Teletext

Le télétexte est un système d'information émis par certaineschains et susceptible d'être consulté comme un journal. Il offre également un accès aux sous-titres pour les spectateurs représentant une déficience auditive ou qui ne sont pas familiers avec la langue du programme (réseaux cables,chains par satellite, etc.).

Appuyez sur :

Pour activer/désactiver le Télatexte.

En mode Téletexte, appuyez sur:

Atteindre le numero de page (3 chiffres)

Page precedente/suivante

Page precedente/suivante

Accès direct aux numérios de page en couleur indiqués en bas de l'écran.

Formats 16:9

Les images reçues peuvent être émises au format 16:9 (écran élargi) ou 4:3 (écran conventionnel). Les images 16:9 représentent parfois des bandeaux noirs en haut et en bas de l'écran (format letterbox - boîte à lecture). Cette fonction vous permet d'optimiser l'affichage des images à l'écran.

Utilisation des différents formats

Utilisez le bouton Formats 16:9 de la télécommande pour selectionner les différents modes : Auto Format (Format automatique), 4:3, Zoom 14:9, Zoom 16:9, Subtitle zoom (Zoom sous-titres), Super wide (Super large) et Wide screen (Grand écran).

4:3

L'image est reproductive au format 4:3 et une bande noire s'affiche de chaque côté.

Zoom 14:9

L'image est élargie au format 14:9 et une bande fine demeure de chaque côté.

Zoom 16:9

L'image est élargie au format 16:9. Ce mode est recommendé pour afficher des images représentant des bandes noires en bas et en haut (format letterbox).

Subtitle Zoom

Ce mode est recommendé pour afficher des images 4:3 utilisant toute la surface de l'écran en laissant les sous-titres visibles.

Super Wide

Ce mode est recommendé pour afficher des images 4:3 utilisant toute la surface de l'écran en élargissant les côtes de l'image.

Widescreen

Ce mode restaure les proportions correctes des images transmises en 16:9 en utilisant tout l'écran.

Fulfscreen

Ce mode affiche les images en plein écran.

Auto Format

Cette TV est équipée d'une commutation automatique selectionnant le format d'écran correct, dans la mesure où les signaux spécifique sont transmis avec les programmes.

Contrôle de piles épuisées

Appuyez sur la touche OK environ 5 secondes. Le texte suivant s'affiche :

SERVICE

1 REMOTE BATTERY OK

Si le mot « FAIBLE » s'affiche au lieu de « OK», les piles sont presque épuisées et doivent être replacées.

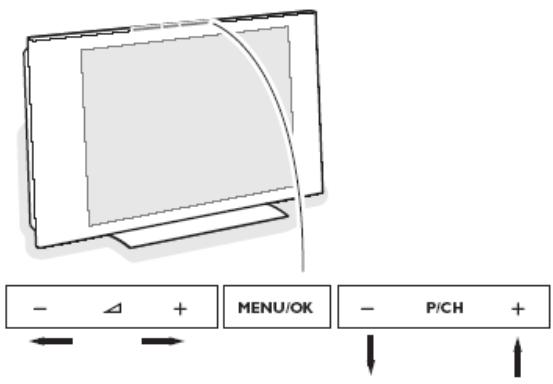

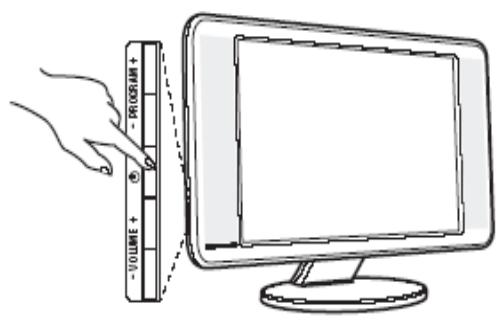

Touches sur la TV

Si vous telécommande est cassée ou perdue, il demeure possible de modifier les paramètres de base avec les touches au sommet et sur le côté de votre TV.

Appuyez sur :

La touche - Vol + pour régler le volume ;
La touche - P / CH+ pour selectionner les canaux TV ou la source.

Appuyez sur MENU/OK pour acceder au menu principal sans la télécommande (disponible uniquement pour certaines TV). Utilisez :

• Les touches - Vol + et - P/CH+ pour sélectionner les éléments de menu selon les directions indiquées;
  La touche MENU/OK pour quitter le menu.

Branchement du téléviseur

Cette section présente les informations de connectivité disponible pour les différents téléviseurs LCD. Reportez-vous à la taille d'écran relative à votre TV.

15" LCD TVs

Connecteurs des TV LCD 15"

1. Prises antenné TV et Radio
2. Prise EXT1
3. Entreve VGA pour connexion à un ordinateur
4. Connecteurs ES latéraux - Casque, Entrée audio, Entrée video, S-Video et Entrée audio PC
5. Jack CC d'alimentation 12V
6. Jack Données 2 (RJ45) - pour les connexions interactives
7. Jack Données 1 (RJ12) - pour les connexions interactives

20" LCD TVs

Connecteurs des TV LCD 20"

1. Prises antenné TV et Radio
2. Prise EXT1
3. Connecteurs ES lateraux - Casque, Entrée audio, Entrée video et S-Video
4. Jack Données 2 (RJ45) - pour les connexions interactives
5. Jack Données 1 (RJ12) - pour les connexions interactives

23” & 26” LCD TVs

Connecteurs des TV LCD 23" et 26"

1. Prises antenné TV et Radio
2. Prises EXT1 et EXT2
3. Sortie audio pour connexion à un amplificateur
4. Entreve VGA, DVI et audio pour connexion à un ordinateur
5. Haut-parleur externe salle de bains
6. Jack Données 2 (RJ45) - pour les connexions interactives
7. Jack Données 1 (RJ12) - pour les connexions interactives

Connecteurs des TV LCD 30"

1. Connecteurs ES lateraux - Casque, Entre e audio, Entre video et S-Video
2. Jack Données 1 (RJ12) - pour les connexions interactives
3. Jack Données 2 (RJ45) - pour les connexions interactives
4. Jack CC d'alimentation 12V
5. Entrée VGA et audio pour connexion à un ordinateur
6. Sortie audio pour connexion à un amplificateur
7. Prises EXT1 et EXT2
8. Prise antenna TV

42"TVs

Connecteurs des TV 42"

1. Jack Données 1 (RJ12) - pour les connexions interactives
2. Jack Données 2 (RJ45) - pour les connexions interactives
3. Jack CC d'alimentation 12V
4. Entrée VGA et audio pour connexion à un ordinateur
5. Sortie audio pour connexion à un amplificateur
6. Prises EXT1 et EXT2
7. Prise antenna TV
