Type de produit	Four encastrable
Marque	Whirlpool
Modèle	GBD309PV
Dimensions d'encastrement (H x L x P)	70,5 x 76,2 x 61 cm (pour modèle 30")
Dimensions de l'ouverture (L)	72,4 cm (28,5")
Profondeur du placard	61 cm (24")
Alimentation électrique	240 V, 40 A (recommandé)
Puissance	3,5 kW (estimation)
Fonctions de cuisson	Chaleur tournante, gril, convection, injection de vapeur (selon modèle)
Nettoyage	Nettoyage manuel (pas de pyrolyse indiquée)
Sécurité	Conforme aux normes UL et CSA
Compatibilité table de cuisson	Homologuée pour une utilisation au-dessus d'un four
Injection de vapeur	Disponible sur certains modèles (trou de 1,3 cm pour canalisation d'eau)
Poids	Environ 45 kg
Indice de réparabilité	7,5/10 (note utilisateur)
Pièces détachées	Disponibles auprès du service après-vente

FOIRE AUX QUESTIONS - GBD309PV WHIRLPOOL

Quelles sont les dimensions d'encastrement du four Whirlpool GBD309PV ?

Les dimensions d'encastrement minimales sont : hauteur 70,5 cm, largeur 72,4 cm (pour un four de 30 pouces) et profondeur 61 cm. Consultez le tableau des ouvertures à découper dans la notice pour les autres tailles.

Puis-je installer ce four au-dessus d'une table de cuisson ?

Oui, à condition que la table de cuisson soit homologuée pour une utilisation au-dessus d'un four. Suivez les instructions d'installation pour les dégagements et les boîtiers de connexion.

Quel type d'alimentation électrique est nécessaire ?

Le four nécessite une alimentation électrique de 240 V avec un disjoncteur de 40 A recommandé. Un trou de passage de câble de 2,5 cm de diamètre minimum est requis.

Comment nettoyer le four ?

La notice ne mentionne pas de fonction d'auto-nettoyage. Nettoyez manuellement avec un chiffon doux et un détergent non abrasif. Évitez les produits agressifs.

Le four est-il compatible avec l'injection de vapeur ?

Certains modèles disposent d'une fonction d'injection de vapeur. Il faut alors percer un trou de 1,3 cm de diamètre pour la canalisation d'eau jusqu'au filtre sous l'évier.

Quels sont les dégagements nécessaires autour du four ?

Prévoyez un dégagement de 1 pouce (2,5 cm) entre le four et le bas du plan de travail ainsi que par rapport au placard. La profondeur du placard doit être de 24 pouces (61 cm).

Comment installer le boîtier de connexion ?

Le boîtier de connexion doit être placé dans un placard adjacent, à droite ou à gauche. Percez un trou de 2,5 cm dans l'angle arrière pour le passage du câble d'alimentation.

Quelles sont les fonctions de cuisson disponibles ?

Le four offre la chaleur tournante, le gril et la convection. Certains modèles intègrent l'injection de vapeur. Consultez l'étiquette sous comptoir pour les combinaisons approuvées.

Le four est-il sécurisé pour les enfants ?

Le four respecte les normes de sécurité UL et CSA. Bien qu'aucun verrouillage enfant ne soit mentionné, il est recommandé de surveiller les enfants lors de l'utilisation.

Que faire si je rencontre un problème d'installation ?

Consultez la notice d'installation complète. Vérifiez les dimensions d'encastrement, les dégagements et les connexions. Contactez le service après-vente Whirlpool si nécessaire.

MODE D'EMPLOI GBD309PV WHIRLPOOL

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. La table de cuisson doit être homologuée pour une utilisation au-dessus d'un four. Pour les dimensions de l'ouverture à découvert, voir les instructions d'installation de la table de cuisson. Centrer l'ouverture à découvert pour la table de cuisson par rapport à l'ouverture à découvert pour le four.

Pour éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90^) pour les placards en bois.

Combaisons four encastré / table de cuisson électrique (produits homologues)

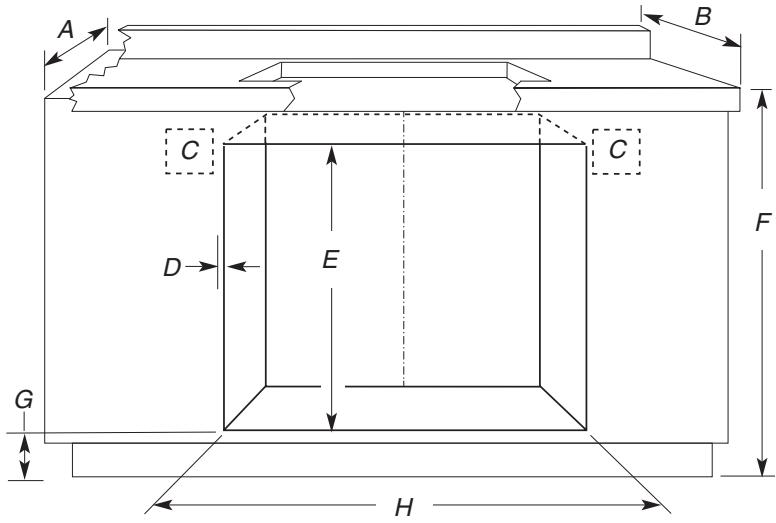

A. Profondeur de placard 24" (61 cm) B. Profondeur du plan de travail 25" (63,5 cm) C. Emplacements recommandés pour le boîtier de connexion du four et de la table de cuisson D. Prévoir 58'' (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. E. 2734 (70,5 cm) min. de hauteur d'encastrement F. 36" (91,4 cm) entre la base du placard et le plan de travail G. 412'' (11,7 cm) à partir du plancher H. Voir le tableau dimensions de l'ouverture à découper.

OUVERTURES À DÉCOUPER - DIMENSIONS

Taille du four	Ouverture à découvert pour le four
24" (61 cm)	22½" (57,2 cm)
27" (68,6 cm)	25½" (64,8 cm)
30" (76,2 cm)	28½" (72,4 cm)
36" (91,4 cm)	34½" (87,6 cm)

Pour connaître les combinaisons approuvées par numéro de modulo, consulter l'étiquette sous comptoir située sur la partie supérieure du châssis du four et au fond de la boîte de brûleur de la table de cuisson.

REMARQUE : Pour une installation sous un plan de travail, on recommande que les boîtiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion. Sur les modèles avec injection de vapeur, il faudra percer un trou d'un diamètre de 12 " (1,3 cm) minimum dans l'angle supérieur droit ou inférieur gauche de la paroi latérale pour le passage de la canalisation d'eau jusqu'au filtre à eau sous l'évier. Si le trou de la canalisation d'eau est percé du même côté que celui du câble du four, une distance minimale de 2" (5,1 cm) est nécessaire entre les 2 trous.

A. Profondeur de placard 24^th (61 cm) B. Profondeur du plan de travail 25" (63,5 cm) C. Emplacements recommandés pour le boîtier de connexion du four et de la table de cuisson. D. Prévoir 56'' (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. E. 2734 (70,5 cm) min. de hauteur d'encastrement F. 36'' (91,4 cm) entre la base du placard et le plan de travail G. 3 12 cm (9,2 cm) à partir du plancher H. Voir le tableau dimensions de l'ouverture à découper.

OUVERTURES À DÉCOUPER - DIMENSIONS

Taille du four	Ouverture à découvert pour le four
24" (61 cm)	22½" (57,2 cm)
27" (68,6 cm)	25½" (64,8 cm)
30" (76,2 cm)	28½" (72,4 cm)

Pour connaître les combinaisons approuvées par numéro de modulo, consulter l'étiquette sous comptoir située sur la partie supérieure du châssis du four et au fond de la boîte de brûleur de la table de cuisson.

REMARQUE : Pour une installation sous un plan de travail, on recommande que les boîtiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion. Sur les modèles avec injection de vapeur, il faudra percer un trou d'un diamètre de 1" (1,3 cm) minimum dans l'angle supérieur droit ou inférieur gauche de la paroi latérale pour le passage de la canalisation d'eau jusqu'au filtre à eau sous l'évier. Si le trou de la canalisation d'eau est percé du même côté que celui du câble du four, une distance minimale de 2" (5,1 cm) est nécessaire entre les 2 trous.

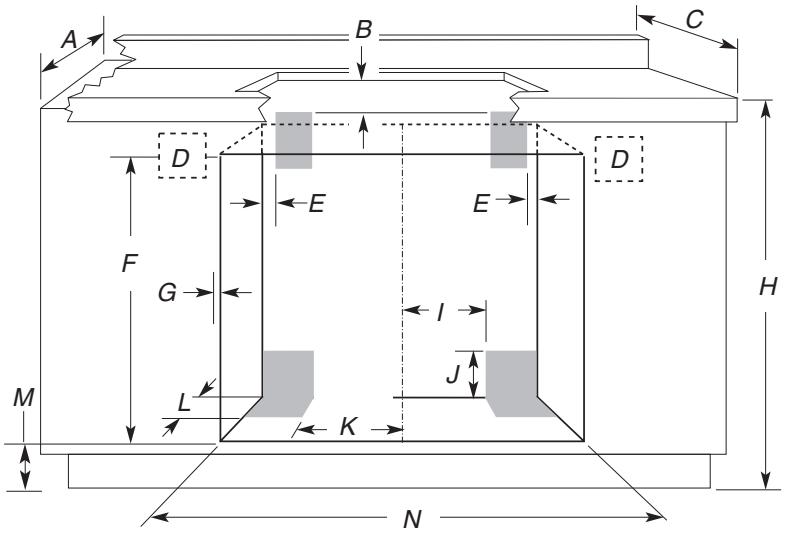

A. Profondeur de placard 24" (61 cm) B. Dégagement de 1'' (2,5 cm) jusqu'au bas du plan de travail C. Profondeur du plan de travail 25" (63,5 cm) D. Emplacements recommandés pour le boîtier de connexion du four E. Dégagement de 1" (2,5 cm) jusqu'au placard F. 2734 (70,5 cm) minimum de hauteur d'encastrement G. Prévoir 58'' (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. H. 36" (91,4 cm) entre la base du placard et le plan de travail

I. Canalisation de gaz à travers le mur : 10 12 (26,7 cm) jusqu'au centre de l'ouverture. J. 314 (8,3 cm) K. Canalisation de gaz à travers le plancher : 10 12 (26,7 cm) jusqu'au centre de l'ouverture L. 312 (8,9 cm) M. 4 ‰ '' (11,7 cm) à partir du plancher N. Voir le tableau des dimensions de l'ouverture à découvert.

OUVERTURES À DÉCOUPER - DIMENSIONS

Taille du four	Ouverture à découvert pour le four
24" (61 cm)	22½" (57,2 cm)
27" (68,6 cm)	25½" (64,8 cm)
30" (76,2 cm)	28½" (72,4 cm)
36" (91,4 cm)	34½" (87,6 cm)

Pour connaître les combinaisons des produits homologués par numéro de modulo, consulter l'étiquette sous comptoir située sur la partie supérieure du châssis du four.

REMARQUE : Pour une installation sous un plan de travail, on recommande que le boîtier de connexion du four soit dans le placard adjacent de droite ou de gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion.

Sur les modèles avec injection de vapeur, il faudra percer un trou d'un diamètre de 12 (1,3 cm) minimum dans l'angle supérieur droit ou inférieur gauche de la paroi latérale pour le passage de la canalisation d'eau jusqu'au sous l'évier. Si le trou de la canalisation d'eau est percé du même côté que celui du cable du four, une distance minimale de 2" (5,1 cm) est nécessaire entre les 2 trous.

On recommande d'utiliser les zones grisées supérieures pour la prise de 120 volts reliée à la terre du boîtier de connexion encastré de la table de cuisson.

On commande l'installation de la canalisation de gaz flexible ou rigide dans la zone ombrée inférieure. La canalisation de gaz peut être installée d'un côté ou de l'autre de l'ouverture découpée, à travers le plancher ou à travers le mur.
