XHP1550WL - Accessoire pour lave-linge/sèche-linge WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Piédestal pour lave-linge ou sèche-linge à chargement frontal
Marque	Whirlpool
Modèle	XHP1550WL
Hauteur	39,4 cm (15,5 pouces)
Poids approximatif	15 kg
Matériau	Acier peint
Couleur	Blanc
Capacité de charge	Jusqu'à 150 kg (selon l'appareil supporté)
Fonctions principales	Surélève la machine pour un accès facile, tiroir de rangement intégré
Accessoires fournis	4 vis à tôle n°12 × 5/8 po, cloison de tiroir, tablette de tiroir
Outils nécessaires à l'installation	Cliquet à tête hexagonale de 14 mm, clé plate de 9/16 po, tourne-écrou de 1/4 po, niveau
Compatibilité	Lave-linge et sèche-linge à chargement frontal Whirlpool et Maytag compatibles
Pieds de nivellement	4 pieds réglables avec contre-écrous
Entretien	Nettoyer avec un chiffon humide et un détergent doux
Sécurité	Utiliser deux personnes ou plus pour l'installation ; respecter les consignes de poids excessif
Garantie	1 an pièces et main-d'œuvre

FOIRE AUX QUESTIONS - XHP1550WL WHIRLPOOL

Quel est le but d'un piédestal pour lave-linge ou sèche-linge ?

Le piédestal surélève la machine à chargement frontal pour éviter de se pencher, et offre un tiroir de rangement intégré pour lessive ou accessoires.

Ce piédestal est-il compatible avec ma machine Whirlpool ou Maytag ?

Oui, il est conçu pour les lave-linge et sèche-linge à chargement frontal Whirlpool et Maytag compatibles. Vérifiez les dimensions et le modèle dans la notice.

Comment installer le piédestal sous ma machine ?

L'installation nécessite de coucher la machine sur le dos, de retirer les pieds d'origine, de fixer le piédestal avec les vis fournies, puis de remettre la machine debout et de la mettre de niveau. Utilisez toujours deux personnes.

Puis-je utiliser le tiroir pour ranger des produits de lessive ?

Oui, le tiroir peut contenir jusqu'à 20 kg de charge (produits, linge, etc.). Une cloison amovible permet de séparer l'espace.

Comment régler les pieds pour que la machine soit stable ?

Utilisez une clé de 14 mm pour tourner les vis de réglage en haut de chaque pied, et un niveau pour vérifier l'horizontalité. Serrez les contre-écrous avec une clé de 9/16 po.

Y a-t-il des précautions de sécurité importantes ?

Oui : débranchez toujours l'alimentation électrique avant l'installation, évitez les matières inflammables près du sèche-linge, et ne surchargez pas le tiroir au-delà de sa capacité.

Quelle est la hauteur totale avec le piédestal ?

Le piédestal mesure 39,4 cm de haut. Avec une machine standard d'environ 85 cm, la hauteur totale atteint environ 124 cm, ce qui facilite l'accès.

Puis-je installer le piédestal sur une machine déjà en place ?

Oui, mais il faut d'abord désinstaller la machine : débrancher les tuyaux, l'alimentation, puis coucher la machine pour fixer le piédestal. Suivez les étapes de la notice.

Que faire si le tiroir ne coulisse pas bien ?

Vérifiez que les glissières ne sont pas obstruées et que le tiroir est correctement réassemblé. Si nécessaire, graissez légèrement les rails avec un lubrifiant silicone.

Où trouver les pièces de rechange pour ce piédestal ?

Contactez le service après-vente Whirlpool au 1-800-807-6777 (Canada) ou 1-800-422-1230 (États-Unis). La garantie couvre les pièces pendant un an.

MODE D'EMPLOI XHP1550WL WHIRLPOOL

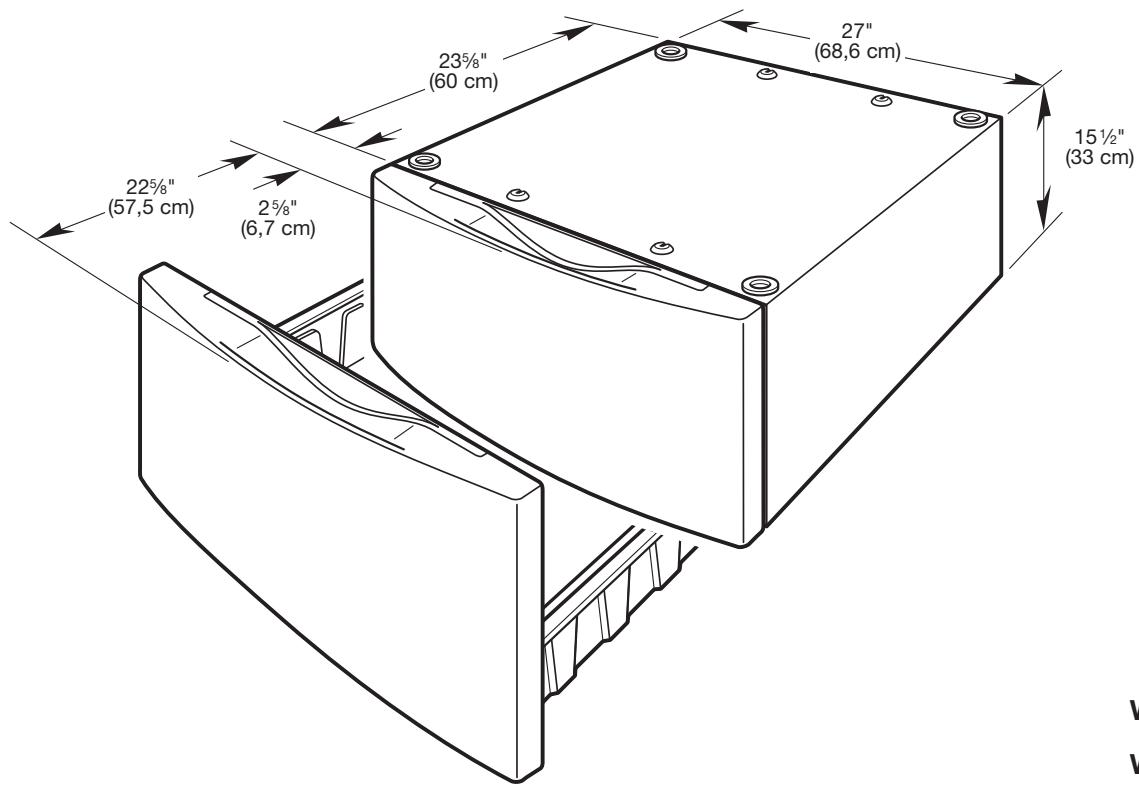

Piedestal de 15,5" (39,4 cm) pour laveuse/secheuse

Instructions d'installation

Table of Contents/Table des matieres. 2/7

TABLE OF CONTENTS

PEDESTAL SAFETY 2

INSTALLATION REQUIREMENTS 2

Tools and Parts 2

Outillage et pieces 7

Exigences d'emplacement 7

Avant l'installation du piédestal 8

INSTRUCTIONS D'INSTALLATION 10

Installation du piédestal 10

GARANTIE 12

SECURITE DU PIEDESTAL

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparil menager. Assurez-vous de plusieurs lors tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

EXIGENCES D'INSTALLATION

Outillage et pieces

Rassembler les outils et pieces nécessaires avant de commencer l'installation. Lire et suivre les instructions de sécurité fournies avec les outils indiqués ici.

Outillage nécessaire

couteau utilise
■ cliquet à tête hexagonale ou clé plate de 14 (pour les pieds de nivellement)
■ cliquet à tête hexagonale de 5 116 ou tourne-écrou (pour les vis à tôle)
tourné-écrou de 1 / 4

clé plate de 9 / 16 " (pour les contre-écrous des pied de nivellement)
pince ou pince à joint coulissant (pour les tuyaux d'évacuation de d'alimentation)
niveau
seau

Pèces fournies

Retirer le sachet de pieces du tiroir du piédestal. Ce sachet contient 4 vis de tôlerie n^12 × 5% à tête hexagonale, une cloison de tiroir, et une tablette de tiroir.

Exigences d'emplacement

A VERTISSEMENT

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l'essence, loin de la séchuse.

Placer la séchéuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut cause un décès, une Explosion ou un incendie.

NOTE: Si l'ensemble de la sécheuse et du piédestal se trouve dans un garage, il faut ajouter 3" (7,6 cm) en dessous du piédestal pour que la sécheuse soit à 18" (46 cm) au-dessus du plancher du garage.

Avant l'installation du piédestal

IMPORTANT : Si la sechuse et la laveuse ont déjà été installées, elles doivent être désinstallées.

Si l'on a besoin de désinstaller la laveuse ou la sécheuse, voir les Instructions d'installation fournies avec le modèle pour les outils nécessaires.

Déinstallation de la laveuse

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la laveuse.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Fermer les robinets d'eau chaude et d'eau froide.
2. Débrancher le cordon d'alimentation électrique ou déconnecter la source de courant électrique.
3. Desserrer lentement les tuyaux de replissage sur les robinets pour relâcher la pression d'eau. Utiliser une éponge ou un essuie-tout pour absorber l'eau qui s'est déversée.
4. Retirer les tuyaux de replissage d'eau chaude et d'eau froide de l'arrière de la laveuse. Vidanger l'eau provenant des tuyaux dans unseau.
5. Appuyer sur les extrémites de la bride du tuyau d'évacuation à l'aide de la pince pour ouvrir et faire glisser la bride le long du tuyau. Déconnecter le tuyau d'évacuation de la laveuse et vidanger toute eau restée dans le tuyau dans unseau.
6. Éloigner la laveuse du mur afin de pouvoir la faire basculer et la poser sur le dos.
7. Protégé le sol à l'aide d'un grand morceau de carton découvert dans le carton du piedestal. Allonger la laveuse sur le dos (s'assurer que le cordon d'alimentation n'est pas sous la laveuse) de manière à ce que le carton protège la totalité de l'arête inférieure arrrière de la laveuse.

Une petite quantité d'eau supplémentaire sera evacuée de la laveuse lorsqu'on la basculera vers l'arrête.

1. Se reporter à la section "Installation du piédestal".

Déinstallation de la séchuse électrique

1. Debrancher le cordon d'alimentation électrique.

AVERAGEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causeur un décès ou un choc électrique.

1. Débrancher les cables si la séchuse est reliée directement.

AVERAGE

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la séchuse.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Éloigner suffisamment la sécheuse du mur pour pouvoir desserrer la bride d'aération. Desserrer la bride et retirer avec précaution le conduit d'évacuation de la bouche d'évacuation de la sécheuse.

2. Éloigner la sécheuse du mur afin de pouvoir la faire basculer et la poser sur le dos.

3. Protégé le sol à l'aide d'un grand morceau de carton découvert dans le carton du piédestal. Allonger la sécheuse sur le dos (s'assurer que le cordon d'alimentation n'est pas sous la sécheuse) de manière à ce que le carton protège la totalité de l'arête inférieure arrêté

1. Se reporter à la section "Installation du piedestal".

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la séchuse.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Débrancher le cordon d'alimentation électrique ou déconnecter la source de courant électrique.
2. Couper l'alimentation en gaz.
3. Éloigner suffisamment la sécheuse du mur pour pouvoir desserrer la bride d'aération. Desserrer la bride et retireer avec précaution le conduit d'évacuation de la bouche d'évacuation de la sécheuse.
4. Déconnecter le tuyau flexible d'alimentation en gaz de la sécheuse. Placer un morceau de ruban adhésif sur les extrémités ouvertes des raccords à compression de la canalisation de gaz.
5. Éloigner la sécheuse du mur afin de pouvoir la faire basculer et la poser sur le dos.
6. Protégé le sol à l'aide d'un grand morceau de carton découvert dans le carton du piedestal. Allonger la séchuse sur le dos (s'assurer que le cordon d'alimentation n'est pas sous la séchuse) de manière à ce que le carton protège la totalité de l'arête inférieure arrêté de la se
7. Se reporter à la section "Installation du piédestal".

La laveuse ou la séchuse est dans son emballage

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer la laveuse ou la séchuse.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Placer la laveuse ou la sécheuse emballée à son emplacement final. Découper l'emballage comme suit :

Laveuse : Découper la pellicule de plastique le long de la ligne de pointillés autour de la base. Ne pas enlever l'emballage.

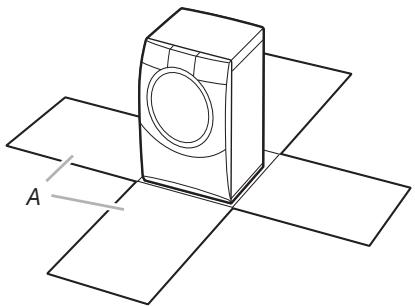

Secheuse: Découper le carton autour du dessus jusqu'àuxcoins le long de la ligne de pointillés. Disposer les 4 côtés du carton sur le sol. Jeter le dessus du carton et les coins de protection.

A. Côtés du carton

IMPORTANT : Laisser le fond du carton sous la secheuse.

1. Allonger la laveuse ou la secheuse sur le dos.

NOTE : Lorsqu'on allonge la laveuse sur le dos, maintainir l'embout inférieur sur le sol. Ne pas enlever la pellicule de plastique, les coins protecteurs, ni l'embout supérieur. Ces derniers protégent le sol et l'arrête de la laveuse.

Lorsqu'on allonge la séchuse sur le dos, le sol et l'arrière de la séchuse sont protégés par les morceaux de carton.

INSTRUCTIONS D'INSTALLATION

Installation du piedestal

Suivre ces instructions pour installer le piédestal sur une laveuse ou une séchuse.

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le piédestal.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

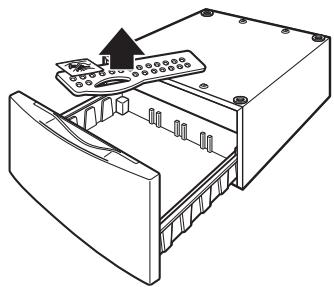

1. Ouvrir le tiroir du piédestal aussi loin que possible et vider son contenu. Ce sachet contient 4 vis de tolerie n° 12 x 5 % à tête hexagonale utilisées à l' étape 5 et la cloison de tiroir.

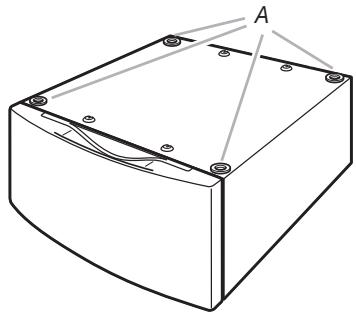

1. Vérifier que les quatre cales d'espacement sont installées sur la partie supérieure du piedestal.

A. Cales d'espacement

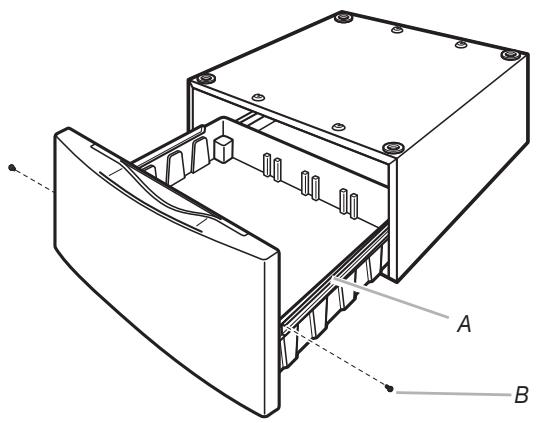

1. À l'aide d'un tourne-écrou de 14 po, retirer les vis à tête hexagonale des deux glissières de tiroir et conserver les vis. Retirer le tiroir des glissières et lemettre de côté. Pousser les glissières pour les réinstaller dans le piédestal.

A. Glissiere du tiroir
B. Vis à tête hexagonale

1. Si des pieds sont installés sur la laveuse ou la séchuse, les enlever. Ne pas installer les pieds livrés avec une nouvelle laveuse ou une nouvelle séchuse.

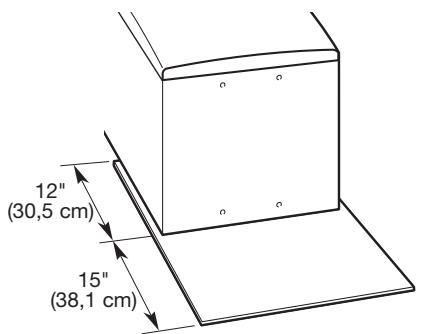

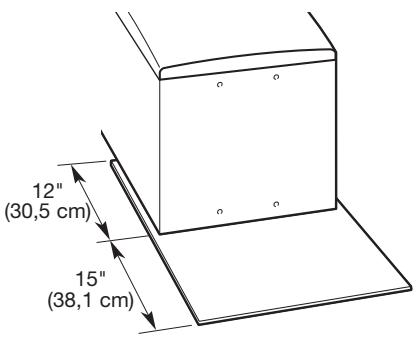

2. Installer partiellement les 2 vis n^ 12 × 5% à tête hexagonale pour tôle dans les trous inférieurs. Laisser un espace d'environ 3% (1 cm) entre la tête de la vis et le fond de la laveuse ou de la séchuse.

A. Fond de la laveuse
B. Fond de la sechese
C. Installer les vis

1. Incliner le piedestal sur sa partie arrière et le déplacer contre le fond de la laveuse ou de la séchuse. Faire glisser les trouss en poir du piedestal sur les 2 vis inférieures partiellement installées.
2. Positionner le piédestal vers l'avant de la laveuse ou de la sécheuse et installer les 2 vis à tête hexagonale

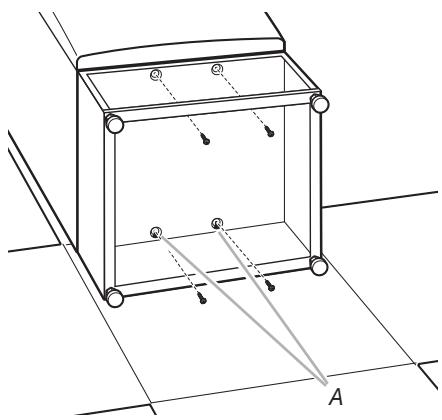

A. Vis inférieures dans les trou s en poire

pour tôle restantes. Ne pas serrer complètement.

1. Aligner les côtés du piédestal pour qu'ils soient de niveau avec les côtés de la laveuse ou de la séchese. Atteindre l'intérieur de l'ouverture du tiroir du piédestal et serrer solidement les 4 vis du piédestal.
2. Ramener la laveuse ou la sécheuse à sa position verticale initiale en l'inclinant. Retirer et jeter l'emballage incluant la pellicule en plastique de la laveuse, les coins de protection et l'embout supérieur.
3. Faire glisser la laveuse ou la séchuse à son emplacement final.

4. Suivre les Instructions d'installation fournies avec votre modèle pour terminer l'installation ou la réinstallation de la laveuse ou de la séchese (tuyaux, évacuation, etc.)

5. Mettre la laveuse ou la sechese d'aplomb de façon latere pleuis de I'avant vers I'arriere. La laveuse ou sechese ne doit pas bouger d'avant en arriere, lateralement ou transversalement lorsqu'on appuie sur les bords supérieurs.

NOTE: S'assurer que les 4 pieds de piédestal sont bien en contact avec le plancher.

Placer un niveau sur la partie supérieure. Localiser les vis de 14 à tête hexagonale en haut de chaque pied de piédestal. Atteindre l'intérieur du piédestal et utiliser un cliquet de 14 à tête hexagonale ou une clé plate pour ajuster les pieds vers le haut ou vers le bas de façon à établier l'aplomb de la laveuse ou de la séchuse.

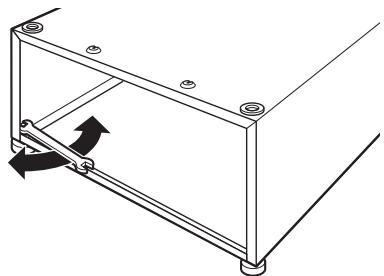

1. Une fois la laveuse ou la sécheuse d'aplomb, utiliser une clé plate de 9 116 pour fixer solidement les 4 contre-écrous contre le piedestal.

Les contre-écrous doivent être serrés pour empêcher les vibrations. Vérifier à nouveau que la laveuse ou la sécheuse est d'aplomb. La laveuse ou séchuse ne doit pas bouger d'avant en arrière transversalement lorsqu'on appuie s

A. Contre-écrous

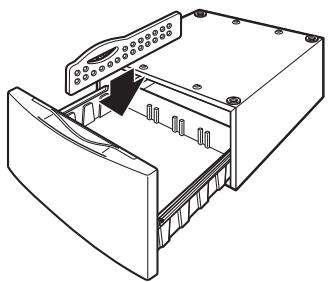

1. Tirer sur les deux glissières de tiroir pour les extraire et réassembler le tiroir et les glissières de tiroir à l'aide des 2 vis à tête hexagonale.
   NOTE : L'utilisation de la cloison est facultative.
2. Retirer la cloison de tiroir du sachet.
3. Placer la cloison dans le tiroir à l'emplacement souhaite.
4. Fermer le tiroir.

Avant de faire un appel de service

Ce piédestal doit être installé seulement avec la laveuse ou séchuse à chargement frontal appropriée de marque Whirlpool ou Maytag. Ce piédestal doit être utilisé conformément aux instructions du Manuel du propriétaire ou du Guide d'utilisation et d'entretien de votre laveuse ou séchuse à chargement frontal de marque Whirlpool ou Maytag. Avant de faire un appel de service, veuillez repérer les numérodes de modèle et de série pour le piédestal et la laveuse ou séchuse correspondante à chargement frontal de marque Whirlpool ou Maytag.

Pour tout piédestal achété pour utilisement avec une laveuse ou séchuse à chargement frontal de marque Whirlpool ou Maytag, c'est la garantie du piédestal Whirlpool Corporation qui s'applique.

Pendant un an à compter de la date d'achat, lorsque cet apparéil menager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit et utilisé avec la laveuse ou sechuse à chargement frontal Whirlpool Corporation appropriée, Whirlpool ou Whirlpool Canada (ci-après désignées "Whirlpool") paiera pour les pieces de rechange spécifiées par l'usine et la main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compétie de service désignée par Whirlpool.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier l'installation de l'appareil, montré à l'utilisateur comment utiliser l'appareil, remplaçer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les réparations lorsque l'appareil est utilisé à des fins autres que l'usage unifamilial normal.
3. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits nonapprovés par Whirlpool.
4. Le coût des pieces de rechange et de la main-d'oeuvre pour les apparciels utilisés hors des États-Unis ou du Canada.
5. Le ramassage et la livraison. Cet apparéil est conçu pour être réparé à domicile.
6. Les réparations aux pieces ou systèmes résultat d'une modification non autorisée faite à l'appareil.
7. Les frais de voyage et de transport pour le service d'un produit dans les régions éloignées.
8. La dépose et la réinstallation de votre apparéil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE Autorisé PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDictions NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DUREE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUE RANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPECIFIQUES ET VOUS POUVEZ ÉGÀLEMENT JOUR D'AUTRES DROITS QUI PEUVENT VARIER D'une JURIDIRECTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique. Pour le service aux États-Unis, composer le 1-800-422-1230.

Au Canada, composer le 1-800-807-6777.

4/06

Conserve ce manuel et votre reçu de vente pour référence ultérieure. Pour l'entretien sous garantie, vous devezprésenter un document provuant la date d'achat oud'installation.

Inscrivez les renseignements suivants au sujet de votre gros apparéil menager pour mistrés vous aidier à Obtir assistance ou réparation en cas de besoin. Vous devrez connaître le nombre de modulo et le nombre de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand

Adresse

Numero de téléphone

Numero de modulo

Nombre de série

Date d'achat
