MODE D'EMPLOI INSTALLATION WHIRLPOOL

Outillage et pièces 9 Exigences d'emplacement 9 Spécifications électriques 11

Instructions d'installation 12

Préparation du four encastré. 12 Dépose de la porte du four. 12 Dépose des garnitures du four 13 Raccordement électrique 13 Installation du four 14 Achever l'installation 15

IMPORTANT:

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire plusieurs fois tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outillage nécessaire

Tournevis Phillips Métre ruban - Perceuse manuelle ou électrique (pour l'installation dans un placard mural) Foret de 1" (25 mm) (pour l'installation dans un placard mural) Niveau

Pièces nécessaires

Connecteur de conduit (homologation UL ou CSA) Connecteurs de fils (homologation UL)

Pièces fournies

Vis n^8 - 14× 1 - four simple (2), four double (4) Évent du fond (fourni sur certains modèles) Deux vis n^8 - 18 × 3% - évent du fond Garniture latérale

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir "Spécifications électriques".

Il est recommandé de faire réaliser tous les raccordements électriques par un electricien qualifié/agréé.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Respecter les dimensions individuelles pour les ouvertures à découper dans les placards. Ces dimensions prennent en compte les dégagements de séparation nécessaires. L'espace d'installation doit permettre la formation d'une enceinte complète autour de la partie encastrée du four. Une source d'électricité avec liaison à la terre est nécessaire. Voir la section "Spécifications électriques". Le boîtier de raccordement doit être situé à moins de 3" (7,6 cm) au-dessous de la surface de support lorsque le four est installé dans un placard mural. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans l'angle arrêté gauche ou droit de la surface de support pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion.

REMARQUE : Pour l'installation sous un plan de travail, on recommande que le boîtier de connexion soit situé dans le placard adjacent, à droite ou à gauche. Dans le cas de l'installation du boîtier de connexion sur le mur adjacent, derrière le four, le boîtier de connexion doit être encastré et placé dans l'angle inférieur ou supérieur du placard, à gauche ou à droite; sinon le four ne pourrait pas passer dans l'ouverture destinée à le recevoir.

La surface de support du four doit être robuste, horizontalement et en affleurement avec le bas de l'ouverture découverte dans le placard. Le plancher doit pouvoir soutenir le poids du four : 154 lb (70 kg) pour un four simple, ou 287 lb (130 kg) pour un four double.

IMPORTANT: Pour éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90^) pour les placards en bois.

Installation sous un plan de travail (avec table de cuisson installée au-dessus)

Les fours homologues pour ce type d'installation comportent une étiquette d'homologation placée sur le dessus. Voir les instructions d'installation du plan de travail au sujet des dimensions de l'ouverture à réaliser et des combinaisons approuvées four/table de cuisson (document distinct).

Dimensions du produit - Fours simples

Modèles de 27" (68,6 cm)

A. Largeur d'encastrement 25516 (64,3 cm) max. B. Hauteur hors-tout 29'' (73,7 cm) max. C. Largeur hors-tout 2634 (67,9 cm) D. Profondeur d'encastrement 23" (58,4 cm) max. E. Hauteur d'encastrement 2712 (69,9 cm)

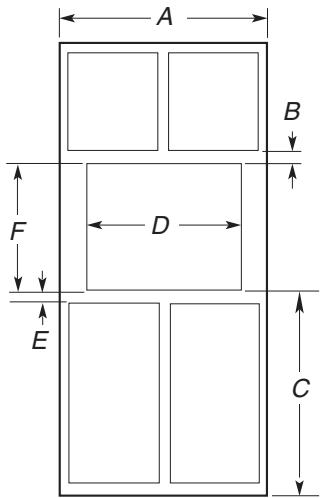

Modèles de 30" (76,2 cm)

A. Largeur d'encastrement 285 116" (71,9 cm) max. B. Hauteur hors-tout 29'' (73,7 cm) max. C. Largeur hors-tout 29% (75,6 cm) D. Profondeur d'encastrement 23" (58,4 cm) max. E. Hauteur d'encastrement 2712" (69,9 cm)

Modèle de 27" (68,6 cm)

A. Largeur du placard 27" (68,6 cm) min. B. 112 (3,8 cm) min. entre le sommet de l'ouverture découpée et la face inférieure du plan de travail C. 51 / 4 (13,3 cm) entre le bas de l'ouverture découpée et le sol D. Largeur de l'ouverture découpée 2512 (64,8 cm) E. Hauteur de l'ouverture découpée 27 34 (70,5 cm) min.

Modèles de 30" (76,2 cm)

A. Largeur du placard 30'' (76,2 cm) min. B. 112" (3,8 cm) min. entre le sommet de l'ouverture découpée et la face inférieure du plan de travail C. 514 (13,3 cm) entre le bas de l'ouverture découverte et le sol D. Largeur de l'ouverture découpée 2812 (72,4 cm) E. Hauteur de l'ouverture découpée 27 34 (70,5 cm) min.

Modèle de 27" (68,6 cm)

A. Largeur du placard 27" (68,6 cm) min. B. 1" (2,5 cm) entre le sommet de l'ouverture découverte et le bas de la porte du placard supérieur C. 32" (81,3 cm) entre le bas de l'ouverture découpée et le sol D. Largeur de l'ouverture découpée 25½" (64,8 cm) E. 1½" (3,8 cm) min. entre le bas de l'ouverture découpée et le sommet de la porte du placard F. Hauteur de l'ouverture découpée 27¾" (70,5 cm)

Modèles de 30" (76,2 cm)

A. Largeur du placard 30'' (76,2 cm) min. B. 1" (2,5 cm) entre le sommet de l'ouverture découverte et le bas de la porte du placard supérieur C. 32'' (81,3 cm) entre le bas de l'ouverture découpée et le sol D. Largeur de l'ouverture découpée 28^1/2 (72,4 cm) E. 112 (3,8 cm) min. entre le bas de l'ouverture découverte et le sommet de la porte du placard F. Hauteur de l'ouverture découpée 27^3/4 (70,5 cm)

Modèles de 27" (68,6 cm)

A. Largeur d'encastrement 2514 (64,3 cm) max. B. Hauteur hors-tout 51" (129,5 cm) max. C. Largeur hors-tout 2634'' (67,9 cm) D. Profondeur d'encastrement 23" (58,4 cm) max. E. Hauteur d'encastrement 4912 (125,9 cm)

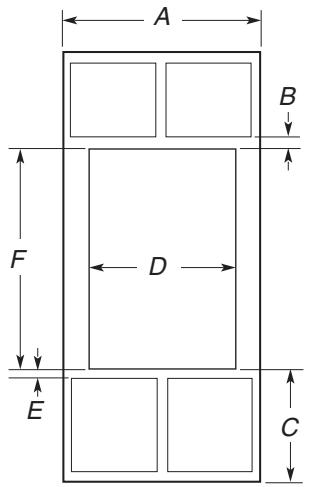

Modèles de 30" (76,2 cm)

A. Largeur d'encastrement 28516 (71,9 cm) max. B. Hauteur hors-tout 51" (129,5 cm) max. C. Largeur hors-tout 29% (75,6 cm) D. Profondeur d'encastrement 23" (58,4 cm) max. E. Hauteur d'encastrement 49% (125,9 cm)

Modèle de 27" (68,6 cm)

A. Largeur du placard 27'' (68,6 cm) min. B. 1" (2,5 cm) entre le sommet de l'ouverture découpée et la porte du placard supérieur C. 1434 (37,5 cm) entre le bas de l'ouverture découpée et le sol D. Largeur de l'ouverture découpée 2512 (64,8 cm) E. 112 (3,8 cm) min. entre le bas de l'ouverture découpée et le sommet de la porte du placard F. Hauteur d'encastrement 4934 (126,4 cm) min.

Modèle de 30" (76,2 cm)

A. Largeur du placard 30^th (76,2 cm) min. B. 1" (2,5 cm) entre le sommet de l'ouverture découpée et la porte du placard supérieur C. 1434'' (37,5 cm) entre le bas de l'ouverture découpée et le sol D. Largeur de l'ouverture découpée 2812 (72,4 cm) E. 112 (3,8 cm) min. entre le bas de l'ouverture découpée et le sommet de la porte du placard F. Hauteur d'encastrement 4934 (126,4 cm) min.

Vue en coupe du placard - four simple ou double

A. Profondeur de l'ouverture découpée 231/4 (59,1 cm) min. B. Profondeur du four encastré 23" (58,4 cm) C. Façade du four D. Four encastré E. Placard

Spécifications électriques

Si on utilise un conducteur distinct de liaison à la terre lorsque les codes le permettent, il est recommandé qu'un électricien qualifié vérifie que la liaison à la terre et le calibre pour fils sont conformes aux codes locaux.

En cas de doute quant à la qualité de la liaison à la terre du four, consulter un électricien qualifié.

Ce four doit être raccordé à un système permanent, métallique de câblage relié à la terre.

S'assurer que la connexion électrique et le calibre des fils sont appropriés et conformes au National Electrical Code, aux normes ANSI/NFPA 70 - dernière édition, ou aux normes CSA C22.1-94, au Code canadien de l'électricité, Partie 1 et C22.2 N° O-M91 - dernière édition, et à tous les codes et règlements locaux.

Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :

Raccordement électrique

Pour installer le four correctement, il faut établir le type de raccords électriques que l'on utilisera et suivre les instructions indiquées ici.

Le four doit être alimenté par une source d'électricité appropriée (caractéristiques de tension et fréquence spécifiées sur la plaque signalétique). La plaque signalétique est située sur la glissière de droite. Voir l'illustration ci-dessous.

Four simple A. Plaque signalétique

Four double A. Plaque signalétique

• Un modèle de 7,3 à 9,6 kW/240 volts (5,5 à 7,2 kW/208 volts) doit être alimenté par un circuit indépendant de 40 A. Un modèle de 7,2 kW ou moins à 240 volts (5,4 kW ou moins à 208 volts) doit être alimenté par un circuit indépendant de 30 A. On recommande d'utiliser un disjoncteur. Raccorder l'appareil directement au coupe-circuit avec fusible ou au disjoncteur par un câble à conducteur de cuivre et gaine métallique flexible ou gaine non métallique (avec conducteur de liaison à la terre). Voir la section "Raccordement électrique".

Le câble blindé flexible du four doit être connecté directement dans le boîtier de connexion. Ne pas couper le conduit. La longueur du conduit fournie est destinée à faciliter l'entretien du four. L'installateur doit fournir un connecteur de conduit (homologation UL ou CSA). Si le domicile est équipé d'un câblage en aluminium, suivre les instructions suivantes:

1. Connecter une section de câble en cuivre massif aux conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée de câblage en cuivre en utilisant des connecteurs et/ou des outils spécifiques conçus et homologués UL pour fixer le cuivre à l'aluminium.

Appliquer la procédure recommandée par le fabricant des connecteurs. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

Préparation du four encastré

1. Choisir l'emplacement final pour l'installation du four. Repérer le câblage existant pour éviter de leincer ou de l'endommager lors de l'installation.

Averagement

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le four.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Pour éviter d'endommager le plancher, placer le four sur une feuille de carton avant l'installation. Lors des opérations de levage, ne pas prendre prise sur la poignée ou sur une autre partie du chassis avant.
2. Enlever les matériaux d'emballage et les rubans adhésifs du four.
3. Enlever le matériel à l'intérieur du sachet de documentation.
4. Enlever et conserver à part les grilles et autres composants qu'on trouve à l'intérieur du four.
5. Approcher le four et la feuille de carton de l'emplacement final du four.

Dépose de la porte du four

IMPORTANT : Employer les deux mains pour enlever la/les porte(s) du four.

1. Ouvrir la porte du four.
2. Identifier les charnières de la porte du four dans les deux angles de la porte ; faire pivoter les charnières vers l'avant jusqu'à la position de déverrouillage.

A. Porte du four - position de verrouillage

B. Porte du four - position de déverrouillage

1. Saisir les bords de la porte du four avec les deux mains et effectuer une manoeuvre de fermeture de la porte du four, jusqu'à la position où la fermeture de la porte n'est plus possible. Soulever et tirer la porte du four vers soi et enlever la porte. Conserver la/les porte(s) du four à part sur une surface de travail couverte

Dépose des garnitures du four

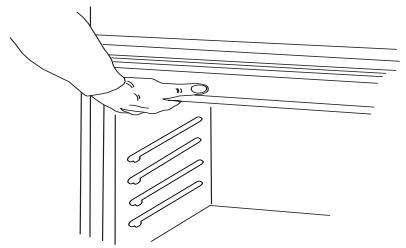

1. Les garnitures latérales se situent sur le côté droit du four. Couper l'attache de fixation et retirer les garnitures latérales.
2. Retirer l'attache de fixation du côté droit du four.

REMARQUE: Les vis servant à fixer les garnitures latérales (après avoir installé le four dans le placard) sont fournies dans le sachet de vis à l'intérieur du sachet de documentation.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Utiliser du fil en cuivre rigide de calibre 8.

Relier le four à la terre.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Le câblage d'alimentation de ce four compte un conducteur neutre (blanc) et un conducteur vert (ou nu) de liaison à la terre connecté à la caisse ; ces deux conducteurs sont torsadés.

1. Déconnecter la source de courant électrique.
2. Faire passer le conduit de câble flexible depuis le four à travers l'ouverture dans le placard.
3. Le cas échéant, enlever le couvercle du boîtier de connexion.
4. Installer un connecteur de conduit (homologation UL ou CSA) sur le boîtier de connexion.

Connecteur de conduit (homologation UL ou CSA)

1. Acheminer le conduit de câble flexible depuis le four jusqu'au boîtier de connexion - utiliser un connecteur de conduit (homologation UL ou CSA).
2. Serrer les vis sur le connecteur de conduit.
3. Voir "Tableau des options de raccordement électrique" pour terminer l'installation correspondant à votre type de raccordement électrique.

Câblage de la maison :

4 conducteurs

Câble à 4 conducteurs depuis le point de distribution du domicile

3 conducteurs

Câble à 3 conducteurs depuis le point de distribution du domicile

Câble à 4 conducteurs depuis le point de distribution du domicile

IMPORTANT : Utiliser le câble à 4 conducteurs provenant du point de distribution du domicile aux États-Unis lorsque les codes ne permettent pas la mise à la terre par l'intermédiaire du conducteur neutre, en cas de nouvelle installation avec alimentation par un circuit secondaire (1996 NEC), dans les résidences mobiles et les véhicules récréatifs, dans les nouvelles constructions, et au Canada.

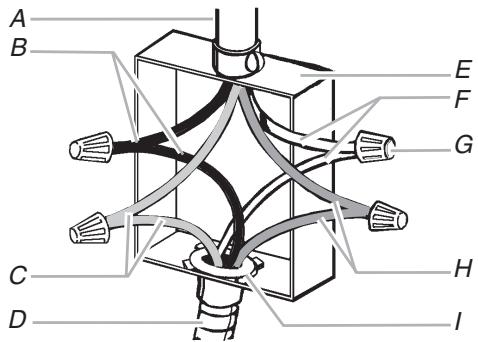

A. Câble depuis le point de distribution du domicile B. Conducteurs noirs C. Conducteurs rouges D. Câble flexible à 4 conducteurs depuis le four E. Boîtier de connexion

F. Conducteurs blancs G. Connecteurs de fils (homologation UL) H. Conducteurs verts (ou nus) de liaison à la terre I. Connecteur de conduit (homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (B) avec un connecteur de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec un connecteur de fils (homologation UL).
3. Détorsader le conducteur blanc du conducteur vert (ou nu) de liaison à la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un connecteur de fils (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison à la terre (H) du câble du four au conducteur vert (ou nu) de liaison à la terre dans le boîtier de connexion - utiliser un connecteur de fils (homologation UL).
6. Installer le couvercle du boîtier de connexion.

Câble à 3 conducteurs depuis le point de distribution du domicile - É.-U. seulement

IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point de distribution du domicile lorsque les codes locaux autorisent un tel raccordement.

A. Câble depuis le point de distribution du domicile B. Boîtier de connexion C. Conducteurs noirs D. Conducteurs blancs E. Conducteur vert (ou nu) de liaison à la terre (depuis le four)

F. Câble flexible à 4 conducteurs depuis le four G. Conducteurs rouges H. Connecteurs de fils (homologation UL) I. Connecteur de conduit (homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (C) avec un connecteur de fils (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur vert (ou nu) de liaison à la terre (du câble du four) avec un connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G) avec un connecteur de fils (homologation UL).
4. Installer le couvercle du boîtier de connexion.

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le four.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. À l'aide de 2 personnes ou plus, soulever partiellement le four pour l'introduire dans l'ouverture du placard. Utiliser l'ouverture du four comme zone de prise.

REMARQUE: Pousser le four pour l'introduire dans le placard, pousser contre la zone du joint du four sur le chassinis avant. Ne pas pousser contre les bords externes.

1. Pousser contre la zone du joint du châssis avant pour introduire le four dans le placard, jusqu'à ce que les pieds installés pour l'expédition soient presque au contact du placard.

Pied installé pour l'expédition

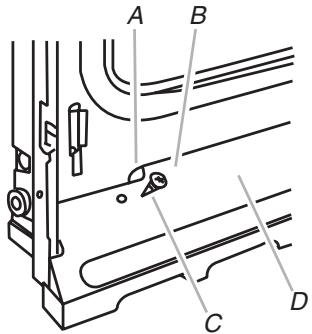

1. Sur les modèles avec pieds installés pour l'expédition, utiliser un tournevis Phillips pour ôter les vis fixant les pieds installés pour l'expédition.
2. Pousser complètement le four dans le placard ; centrer le four dans la cavité du placard.
3. Fixer solidement le four sur les éléments du placard avec les vis n° 8-14 x 1" fournies (2 pour un four simple, 4 pour un four double). Insérer les vis à travers les trous des rails de montage. Ne pas serrer excessivement les vis.

A. Rail de montage B. Insérer la vis.

1. Sur certains modèles, l'évent du four est immobilisé avec du ruban adhésif sur le côté du four. Pour l'installation, procédez selon les instructions suivantes.

Insérer les ontlets de l'objet (B) dans les ouvertures (A) du châssis du four.

Fixer solidement l'évent sur le four - utiliser une vis n^8 - 18 × 3% (C) de chaque côté.

A. Ouverture dans le châssis du four B. Onglet de l'évent C. Vis n^ 8 - 18 × 3% D. Évent du four

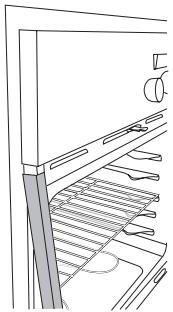

1. Faire glisser l'extrémité supérieure de chaque pièce de garniture, vers le haut, dans les rails latéraux du four.

1. Appuyer pour insérer chaque pièce de garniture et la mettre en place à l'extrémité inférieure.

Appuyer pour la mise en place de la garniture et réinstaller la vis.

1. Utiliser les vis à tête plate n^8 - 18 × 3% fournies dans le sachet de vis, pour fixer chaque pièce de garniture sur le four.
2. Réinstaller les grilles du four.
3. Réinstaller la porte du four - insérer les extrémités des charnières dans les ouvertures destinées à les recevoir sur le châssis du four.
4. Enforcer les charnières aussi loin qu'elles peuvent aller, et ouvrir la porte du four. On doit percevoir le mouvement de mise en place de la porte du four.
5. Faire pivoter les deux loquets de charnière jusqu'à la position de verrouillage.
6. Effectuer quelques manœuvres de fermeture/ouverture de la porte du four pour vérifier le bon fonctionnement. En cas d'impossibilité d'ouverture ou de fermeture parfaite de la porte, répéter le processus de dépose et réinstallation de la porte. Voir la section "Préparation du four encastré".
7. Répéter ceci pour la porte du four inférieur.
8. Reconnecter la source de courant électrique.
9. Le tableau d'affichage s'allumera brièvement et "PF" devrait s'afficher.
10. Si le tableau d'affichage ne s'allume pas, consulter la section "Assistance ou service" du Guide d'utilisation et d'entretien ou contacter le marchand qui vous a vendu le four.

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d'emballage.
4. Pour le nettoyage et l'entretien du four, voir le Guide d'utilisation et d'entretien.

Vérification du fonctionnement du four simple

1. Mettre l'appareil sous tension. L'afficheur devrait indiquer "PF".
2. Appuyer sur CUSTOM BROIL (cuisson personnalisée au gril). "BROIL" apparait sur l'affichage.
3. Appuyer sur START (mise en marche). S'assurer que la porte du four est fermée et que le témoin lumineux "ON" (marche) est allumé sur l'affichage.

Si le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :

Fusible grillé ou desserré? Disjoncteur ouvert? Prise de courant correctement alimentée? Voir la section "Dépannage" dans le Guide d'utilisation et d'entretien.

1. Après 5 minutes de fonctionnement du four, évaluer l'échauffement au toucher.

Si aucune chaleur n'est ressentie ou si un "F" suivi d'un nombre apparait sur l'affichage, éteindre le four et contacter un technicien qualifié.

1. Appuyer sur OFF/CANCEL (arrêt/annulation).

Vérification du fonctionnement du four double

1. Mettre l'appareil sous tension. L'afficheur devrait indiquer "PF".
2. Appuyer sur UPPER OVEN (four supérieur) ou LOWER OVEN (four inférieur) pour sélectionner le four à tester.
3. Répéter les étapes 2 à 5 dans "Vérification du fonctionnement du four simple".

Pour le réglage de l'horloge et d'autres fonctions du four, voir le Guide d'utilisation et d'entretien.

Si vous avez besoin d'assistance ou de service :

Veuillez consulter la section "Assistance ou service" dans le Guide d'utilisation et d'entretien ou contacter le revendeur qui vous a vendu le four encastré.
