Type de produit	Écran de plafond pour voiture avec kit d'assemblage
Marque	ALPINE
Modèle	RSE-K100ZA
Taille d'écran	10 pouces (environ 25,4 cm)
Résolution	1024 x 600 pixels (estimation)
Type d'écran	LCD TFT
Alimentation	12 V DC (batterie voiture)
Puissance consommée	Environ 15 W
Dimensions (moniteur)	Environ 260 x 170 x 30 mm
Poids (moniteur)	Environ 1,2 kg
Entrées vidéo	1x entrée composite (RCA)
Sortie audio	Transmetteur FM ou haut-parleurs intégrés
Fonctions principales	Lecture vidéo depuis sources externes (DVD, console, etc.)
Méthode d'installation	Montage au plafond avec platine et kit de câbles fournis
Kit d'assemblage inclus	Platine de montage, câbles, connecteurs, rivets, vis, cales, gabarit de découpe
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits chimiques
Sécurité	Ne pas obstruer les aérations ; installation par professionnel recommandée
Pièces détachées	Disponibles auprès du service après-vente ALPINE
Réparabilité	Indice de réparabilité non communiqué
Température de fonctionnement	-10°C à 60°C
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - RSE-K100ZA ALPINE

Comment installer l'écran de plafond ALPINE RSE-K100ZA ?

L'installation nécessite de suivre les étapes de la notice : démontage des éléments du plafond, découpe de la garniture, passage des câbles, fixation de la platine et montage du moniteur. Il est recommandé de confier cette opération à un professionnel.

Quels sont les branchements électriques nécessaires ?

Le faisceau rouge doit être connecté à l'allume-cigare (fil rouge), le noir à la masse (marron), le vert au fil gris de l'éclairage intérieur, et le rouge au fil noir de la commande des feux (pin 7). Utilisez de préférence des soudures ou des clips rapides fournis.

L'écran est-il compatible avec tous les véhicules ?

Le kit est conçu pour être universel mais nécessite une adaptation selon la configuration du toit. Vérifiez la présence d'airbags et de câblages avant perçage.

Comment entretenir l'écran ?

Nettoyez l'écran avec un chiffon doux non abrasif légèrement humide. N'utilisez pas de solvants ou de produits ménagers agressifs.

Quels sont les formats vidéo supportés ?

L'écran accepte les signaux vidéo composites (PAL/NTSC) via l'entrée RCA. Les formats dépendent de la source connectée (lecteur DVD, console, etc.).

Puis-je utiliser l'écran avec un smartphone ?

Si votre smartphone est compatible avec une sortie vidéo (via MHL ou adaptateur), vous pouvez le connecter à l'entrée RCA de l'écran.

Comment régler la luminosité et le volume ?

Les réglages s'effectuent généralement via des boutons sur le moniteur ou une télécommande fournie. Consultez la notice pour les détails.

Le moniteur fonctionne-t-il sans le kit d'assemblage ?

Non, le kit d'assemblage (platine, câbles et supports) est indispensable pour une installation sûre et conforme.

Que faire si l'écran ne s'allume pas ?

Vérifiez les connexions électriques : présence de 12V sur le fil rouge, bonne masse, fusible intact. Si le problème persiste, contactez le SAV ALPINE.

Où trouver des pièces de rechange ?

Les pièces détachées (câbles, supports, vis) sont disponibles auprès des revendeurs agréés ALPINE ou du service après-vente.

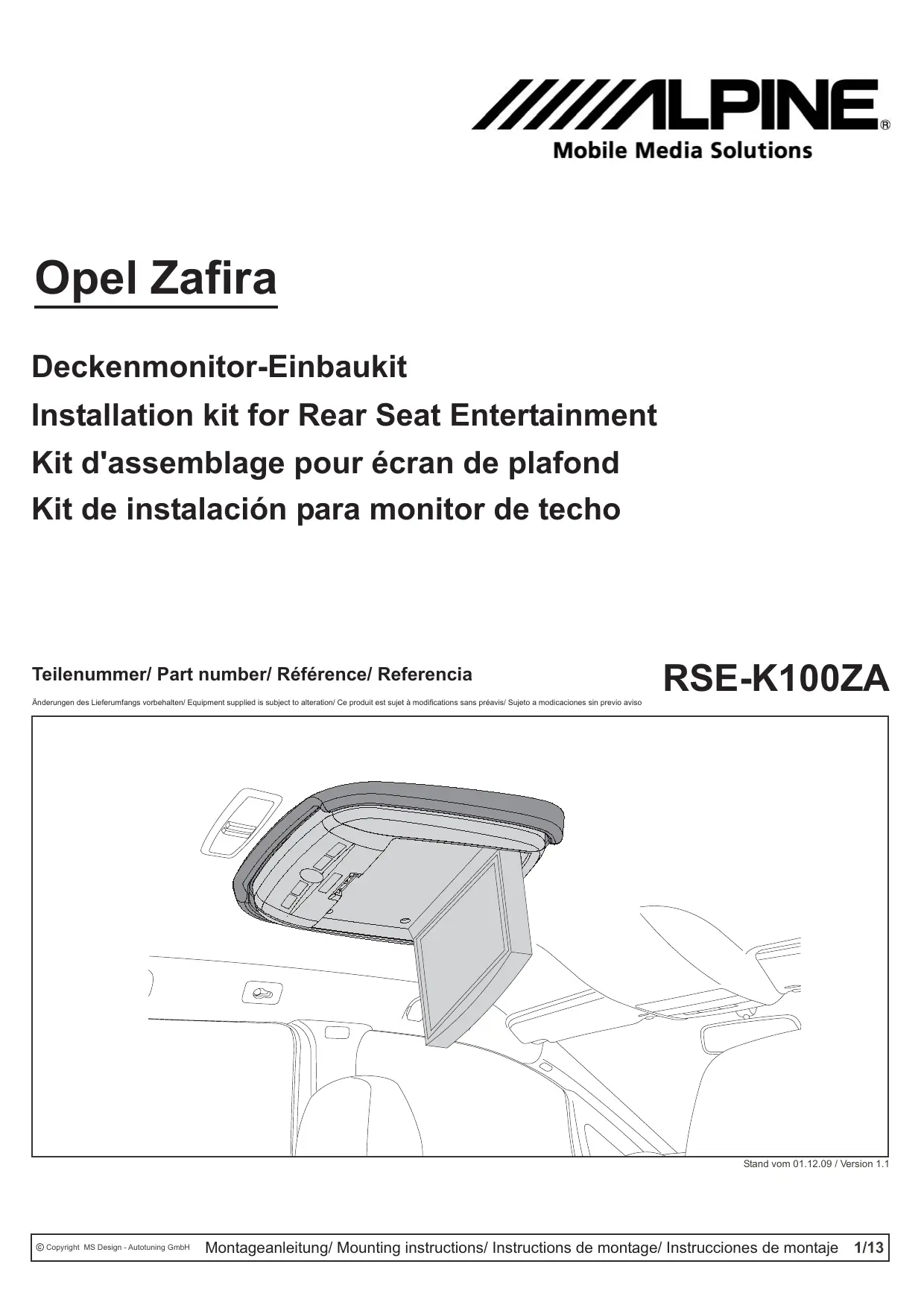

MODE D'EMPLOI RSE-K100ZA ALPINE

Kit d'assemblage pour écran de plafond

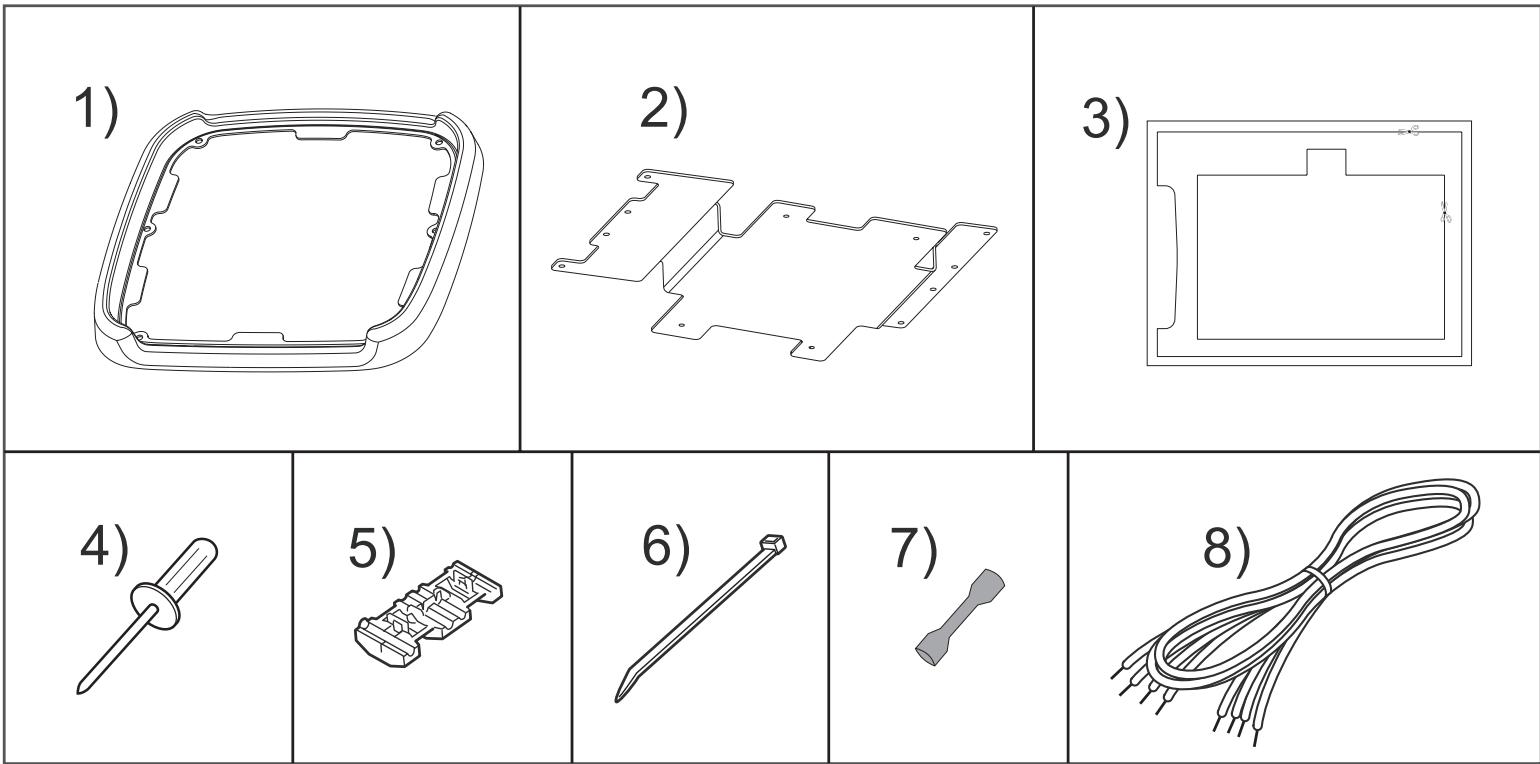

Stückliste / Parts list/ Liste de pièces/ Lista de componentes

Kunststoffkeil/ plastic wedge/ Cale en plastique Sacagrapas

D

Lire attentivement la notice de montage avant de commencer.

Nous recommandons de confier le montage à un professionnel.

ES

1. Démontage du panneau d'éclairage Déclipper le capot du microphone -2- et le capot arrière -3- à l'aide d'un outil approprié. Déclipper la partie vitrée -1- de la lampe intérieure.

2. Démontage du support d'éclairage intérieur Retirer les 2 vis -1-. Déclipper le support -4-. Déclipper l'attache du faisceau -2-. Déconnecter le connecteur -3-.

3. Démontage du panneau de contrôle des feux Tourner le bouton vers la droite comme indiqué par la flèche. Retirer le panneau de contrôle. Déverrouiller et débrancher le connecteur -1-.

ES

1. Démontage du montant.

Déclipper le capot d'airbag -1-.

Déclipper les deux clips

Retirer le capot

1. Démontage du capot gauche du tableau de bord

Déclipper les deux clips

Retirer le capot

1. Démontage du capot latéral

Déclipper les deux clips

Retirer le capot

ES

1. Démontage de la protection inférieure Retirer les deux attaches rapides
2. Démontage du cendrier Retirer le cendrier
3. Démontage de la console centrale Mettre le frein à main Déclipper délicatement les deux clips frontaux à l'aide d'un outil en plastique

ES

1. Caler le gabarit fourni (3). Le fixer à l'aide de l'adhésif, vérifier le bon positionnement de celui-ci.
2. Comme indiqué dans le schéma découper délicatement la partie arrière de la garniture du toit, attention à ne pas endommager d'éventuels câbles ou autres composants.
3. Repousser les fils d'alimentation de l'éclairage intérieur afin de découper la partie restante.

ATTENTION: NE PAS ENDOMMAGER LES FILS D'ALIMENTATION DE L'ECLAIRAGE INTERIEUR!

ES

1. Procéder à l'extension du faisceau (b) du PKG avec le faisceau fourni (13). Pour cela utiliser les cosses à sertir (11).

2. Schéma de câblage

3. Faire cheminer le faisceau le long du câblage D'origine puis le fixer à l'aide de colliers.

ES

1. Faire passer le faisceau sur le coté en passant au travers du tableau de bord. Le capot inférieur du tableau de bord peut être légèrement tiré vers l'avant.
2. Passer ensuite le faisceau le long du capot de la console centrale. Il est possible de déclipper le capot de la console.
3. Connecter le fil jaune avec le fil rouge de l'allume cigare et le noir avec le marron. Note: il est recommandé de souder les fils.

ES

1. Brancher le fil rouge du faisceau avec le fil noir de la commande des feux (pine 7), utiliser un clip rapide (5). Note: dans la mesure du possible il est préférable de souder.

2. Brancher le fils vert du faisceau et le fil gris de l'éclairage intérieur en utilisant un clip rapide (5) Note: dans la mesure du possible il est préférable de souder.

3. Mettre la platine (2) en position

ES

1. Contrepercer comme indiqué la traverse du toit dans les trous de la platine (max 15mm). Fixer la platine à l'aide des rivets (4).
2. Placer le moniteur (a) dans la garniture (1).
3. Fixer l'ensemble à l'aide des vis (f) fournies avec le moniteur (respecter le couple de serrage).

ES

1. Brancher le connecteur puis fixer le moniteur à la platine en utilisant les vis (g) fournies avec le moniteur (respecter le couple de serrage).
