RSE-K100SC - Écran de plafond pour voiture ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran de plafond pour voiture (moniteur DVD)
Marque	ALPINE
Modèle	RSE-K100SC
Diagonale d'écran	10,1 pouces (environ 25,7 cm)
Dimensions (approx.)	Larg. 260 mm, Haut. 180 mm, Prof. 40 mm
Poids	Environ 2,0 kg
Alimentation	12 V CC (via faisceau véhicule)
Consommation	5 A max
Fonctions principales	Lecture DVD, écran pliable, télécommande infrarouge, casque audio inclus
Connectivité	Faisceau d'extension avec cosses ISO
Température de fonctionnement	-10°C à 60°C
Matériaux	Plastique ABS, verre acrylique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas utiliser l'écran pendant la conduite. Fixation solide requise.
Pièces détachées et réparabilité	Télécommande, casque, piles, vis, entretoises. Confier l'installation à un professionnel.
Contenu de l'emballage	Moniteur, faisceau, télécommande, casque, piles, visserie, gabarit de découpe
Garantie	2 ans

FOIRE AUX QUESTIONS - RSE-K100SC ALPINE

Comment installer l'écran de plafond ALPINE RSE-K100SC ?

L'installation nécessite de démonter l'éclairage intérieur, le montant latéral et la console inférieure. Utilisez le gabarit fourni pour découper le pavillon. Connectez le faisceau selon le schéma de câblage en respectant les couleurs des fils. Pour plus de sécurité, faites appel à un professionnel.

Quelle est la tension d'alimentation de l'écran ?

L'écran fonctionne en 12 V CC et se connecte directement au faisceau électrique du véhicule. Un fusible de 5 A est recommandé.

Puis-je utiliser l'écran sans le casque audio ?

Oui, l'écran peut diffuser le son via le casque fourni ou sur le système audio du véhicule si connecté. Le casque est livré avec des piles (AAA).

Comment nettoyer l'écran ALPINE RSE-K100SC ?

Utilisez un chiffon doux et sec pour essuyer l'écran et le boîtier. Évitez tout produit chimique ou abrasif qui pourrait endommager la surface.

L'écran peut-il être incliné ou pivoté ?

Oui, l'écran est monté sur une charnière et peut être incliné pour un angle de vision optimal. Il se replie contre le plafond lorsqu'il n'est pas utilisé.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord les connexions électriques : le fil rouge doit être connecté à une alimentation 12 V permanente (SP4G) et le fil jaune à une alimentation commandée par le contact (SP2). Assurez-vous que les fusibles sont en bon état.

Est-il possible d'installer l'écran moi-même ?

L'installation est complexe et nécessite de travailler sur le circuit électrique et la tôle du véhicule. Il est fortement recommandé de confier l'installation à un professionnel pour éviter tout dommage.

Quels accessoires sont inclus avec le RSE-K100SC ?

Le kit comprend : le moniteur, un faisceau de câbles, une télécommande, un casque, des piles (4x AAA), des vis TB et CM, une pince à sertir, un gabarit de découpe et une entretoise.

Comment remplacer la télécommande si elle est perdue ?

La télécommande est un accessoire spécifique. Contactez le service après-vente ALPINE ou un revendeur agréé pour commander une pièce de rechange (référence : Télécommande RSE-K100SC).

L'écran est-il compatible avec tous les véhicules ?

Il est conçu pour être monté dans la plupart des voitures avec un toit rigide. Cependant, vérifiez l'espace disponible et la compatibilité du faisceau électrique. Le gabarit de découpe permet de l'adapter à votre véhicule.

MODE D'EMPLOI RSE-K100SC ALPINE

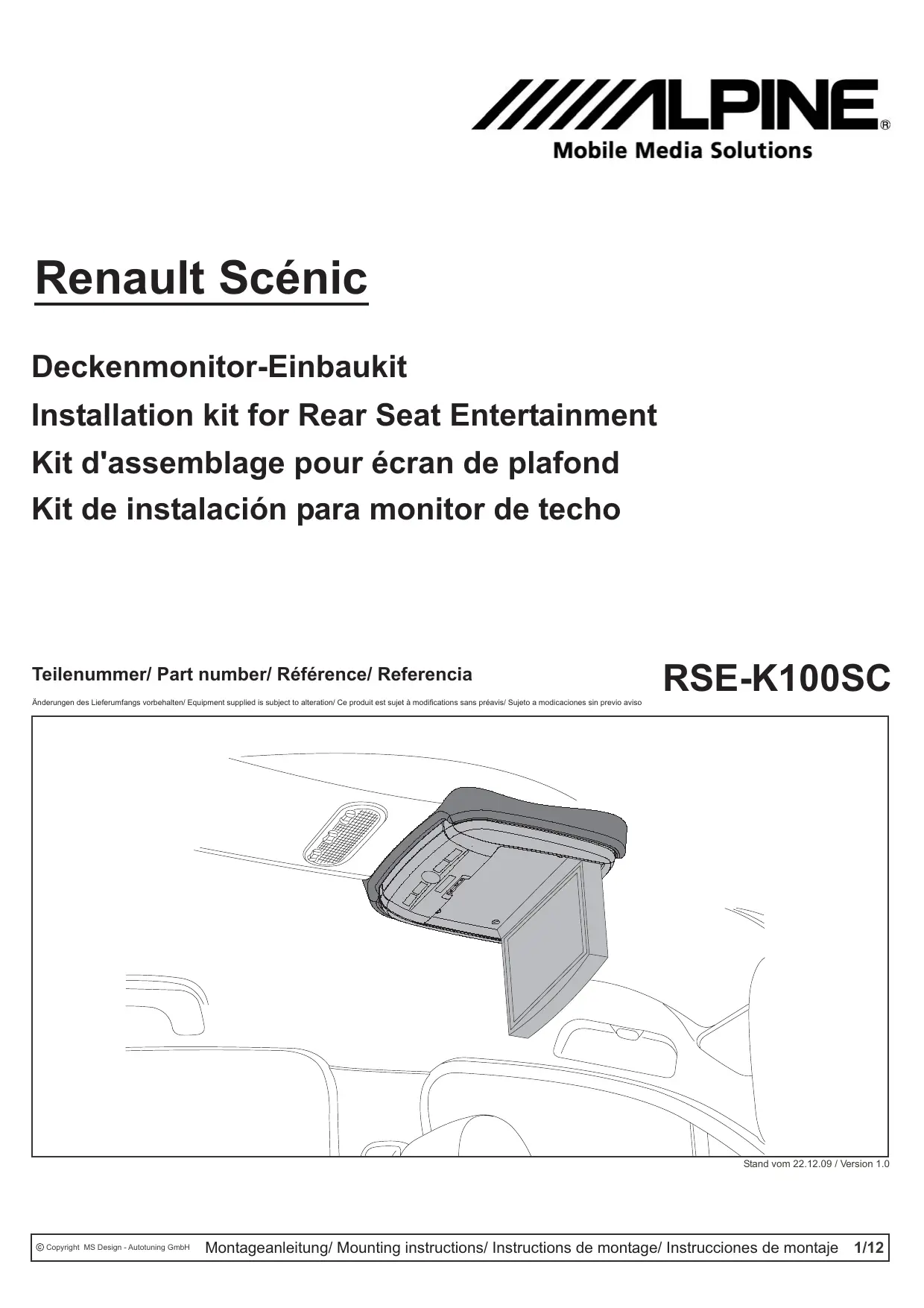

Kit d'assemblage pour écran de plafond

Article Description Quantité

a) Moniteur DVD plafonnier 1x b) Faisceau 1x c) Télécommande 1x d) Casque 1x e) Piles 4x f) Vis TB 3x8 6x g) Vis CM 4x8 4x

Pince à sertir pour cosses ISO/

Lire attentivement la notice de montage avant de commencer.

Nous recommandons de confier le montage à un professionnel.

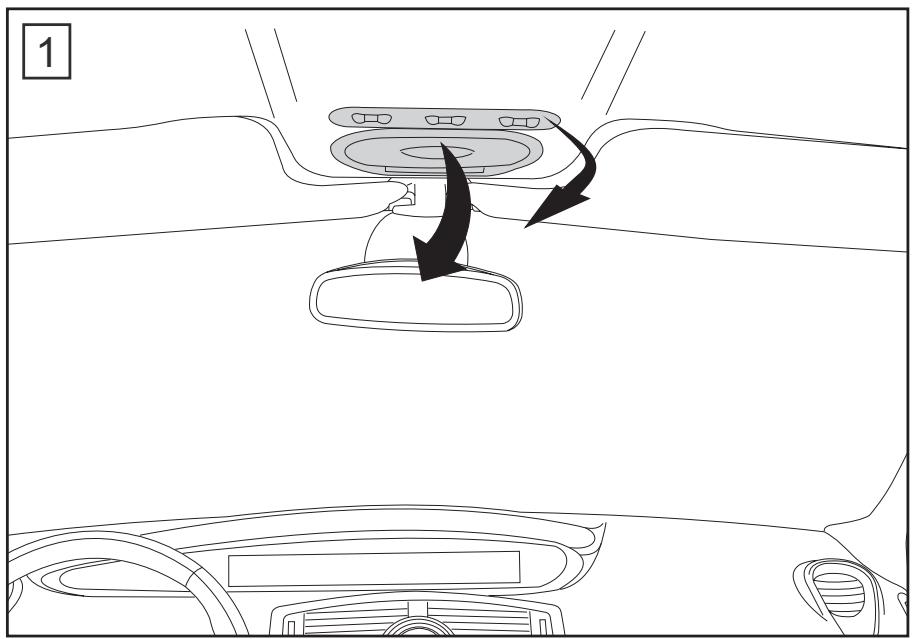

1. Dé-clipper l'éclairage intérieur ainsi que le miroir de vision des passagers arrêté.

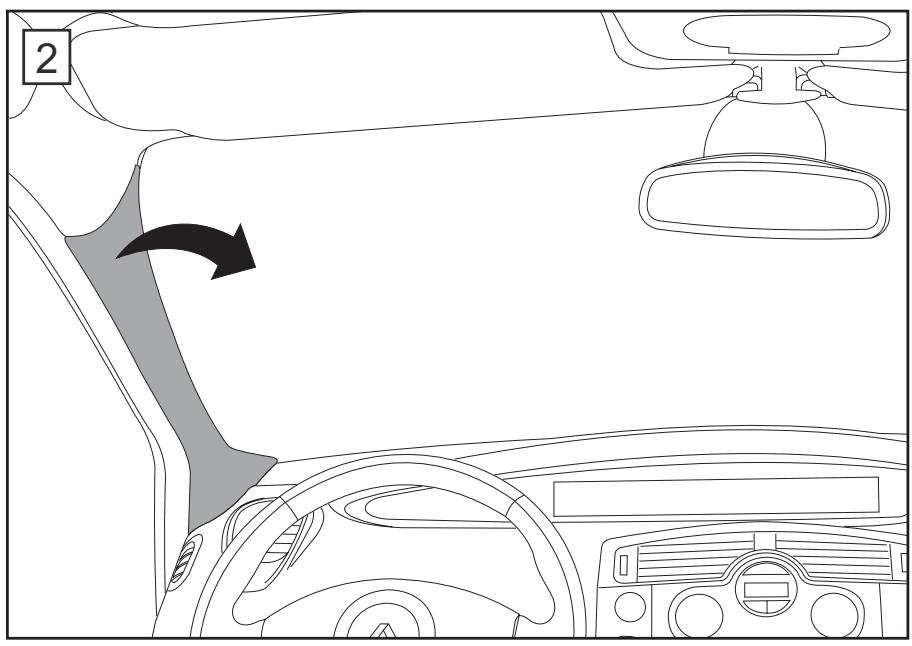

2. Dé-clipper délicatement le montant latéral gauche.

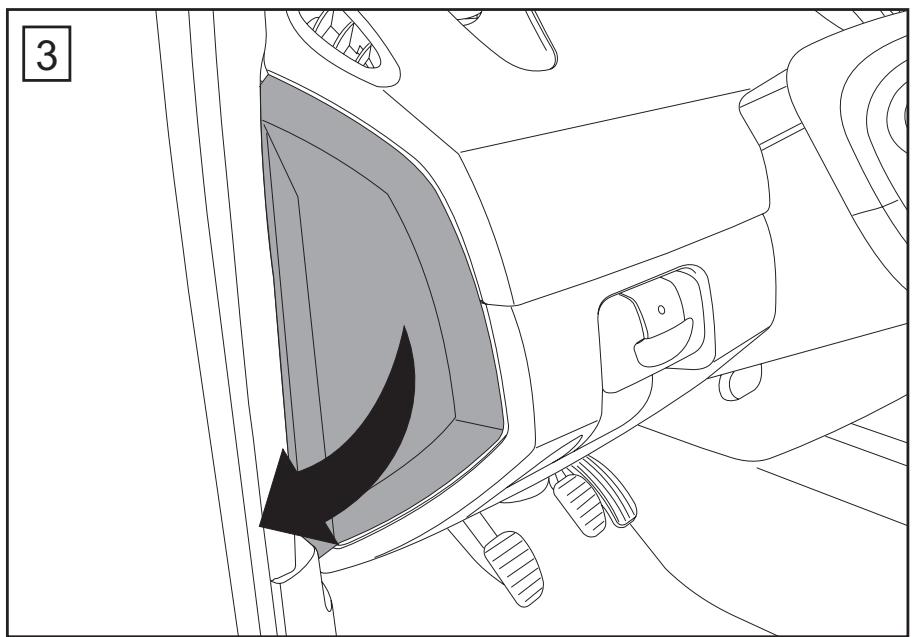

3. Retirer le capot latéral gauche de la planche de bord.

1. Dé-clipper la trappe située sous le frein à main. Démonter la console inférieure.
2. Retirer les deux vis puis démonter le panneau de commande de frein à main.
3. Retirer les vis torx situées sur le côté comme indiqué.

1. Retirer la vis située sur la gauche comme indiqué.
2. Dé-clipper la partie inférieure gauche du tableau de bord. Elle ne peut pas être retirée complètement mais peut être repoussée de manière à atteindre la boîte à fusibles.
3. Positionner le gabarit de découverte fourni (3), le caler soigneusement en le coinant légèrement dans le support de l'éclairage intérieur. Ensuite, le fixer à l'aide de l'adhésif papier.

1. Comme indiqué dans le dessin 10, découvrez délicatement la partie intérieure à l'aide d'un cutter. Attention à ne pas endommager le pavillon.
2. Procéder à l'extension du faisceau (b) du PKG avec le faisceau fourni (9). Pour cela, utiliser les cosses à saisir (7).
3. Schéma de câblage.

1. Déverrouiller la boîte à fusibles comme indiqué.
2. Connecter le fil rouge avec le fil jaune de l'alvéole repérée SP4G (fuseible T) et le fil jaune du faisceau au fil rouge de l'alvéole repérée SP2 (fuseible G) de la boîte à fuseibles. Note: Il est recommandé de souder.
3. Sertir la cosse annulaire (4) au fil de masse noir.

1. Fixer le fil de masse comme indiqué à l'aide de la vis d'origine.
2. Débrancher le connecteur du câble plat comme indiqué.
3. Connecter le fil vert du faisceau avec le fil rose/noir à points (Pine 15).

Nota: Il est recommandé de souder.

1. Placer l'entretoise (2) sur la traverse. Le trou du milieu de l'entretoise permet de tracer l'emplacement adéquat. La flèche située sur l'entretoise indique le sens de montage. S'assurer que l'entretoise est bien parallèle à la traverse.
2. Contre-percer la traverse à travers les trous indiqués ci-contre (max 10mm). Fixer l'entretoise à l'aide des rivets fournis (5).
3. Placer l'écran PKG (a) dans la garniture (1).

1. Fixer la garniture à l'écran. Utiliser les vis (f) fournies avec le PKG.
2. Brancher le connecteur puis fixer l'écran à l'entretoise en utilisant les vis (g) fournies avec le PKG.
