Type de produit	Écran de plafond pour voiture avec kit d'assemblage
Marque	ALPINE
Modèle	RSE-K100TN
Catégorie	Écran de plafond pour voiture
Alimentation	12 V DC (batterie voiture)
Consommation électrique	Env. 2 A (estimation)
Dimensions de l'écran	10,1 pouces (diagonale, estimation)
Poids du kit	Env. 2,5 kg (estimation)
Matériaux	Plastique, métal (vis, rivets)
Fonctions principales	Lecture vidéo, affichage écran plafond
Connectivité	Faisceau de câbles avec cosses à sertir
Type d'installation	Montage au plafond avec gabarit de découpage
Contenu du kit	Garniture, entretoise, vis, rivets, faisceau, cosses, fusibles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Installation par un professionnel recommandée ; respecter les schémas de câblage
Pièces détachées et réparabilité	Pièces spécifiques disponibles auprès du fabricant
Informations générales	Notice de montage incluse, 12 pages, téléchargeable gratuitement

FOIRE AUX QUESTIONS - RSE-K100TN ALPINE

Quels sont les outils nécessaires pour installer l'écran ALPINE RSE-K100TN ?

Vous aurez besoin d'un tournevis Torx, d'une perceuse (profondeur max 15 mm), de cosses à sertir, de colliers de serrage, et éventuellement d'un fer à souder pour les connexions.

Puis-je installer cet écran moi-même ?

Il est fortement recommandé de confier l'installation à un professionnel, car elle implique des travaux électriques et de découpe de la garniture de toit.

Comment brancher l'alimentation de l'écran ?

Le fil jaune (+Permanent) se connecte à l'alvéole 55 de la boîte à fusibles, le fil rouge (Accessoire) à l'alvéole 25, et le fil noir (masse) à un point de masse d'origine. Utilisez les cosses fournies.

Quel type de fusibles utiliser ?

Le kit fournit des fusibles (probablement 10A ou 15A) qui s'insèrent dans les alvéoles correspondantes de la boîte à fusibles. Vérifiez la notice pour les valeurs exactes.

Comment fixer l'écran au plafond ?

Après avoir découpé la garniture et fixé l'entretoise, placez l'écran dans la garniture, branchez le connecteur, puis vissez l'écran à l'entretoise avec les vis fournies.

Que faire si je dois percer dans l'arceau de toit ?

Utilisez les rivets fournis pour fixer l'entretoise à l'arceau. La profondeur de perçage ne doit pas dépasser 15 mm pour éviter d'endommager des composants.

Comment connecter le fil vert ?

Le fil vert se branche au fil bleu/gris d'alimentation de l'éclairage intérieur à l'aide d'un clip rapide (ou par soudure recommandée). Cela permet l'éclairage de l'écran.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com après avoir sélectionné la langue souhaitée.

Quelles sont les précautions de sécurité pour l'installation ?

Débranchez la batterie avant de commencer, assurez-vous de ne pas endommager les câbles existants, et utilisez des outils isolés. Le montage doit être effectué par un professionnel.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. Évitez les produits chimiques ou abrasifs qui pourraient rayer la surface.

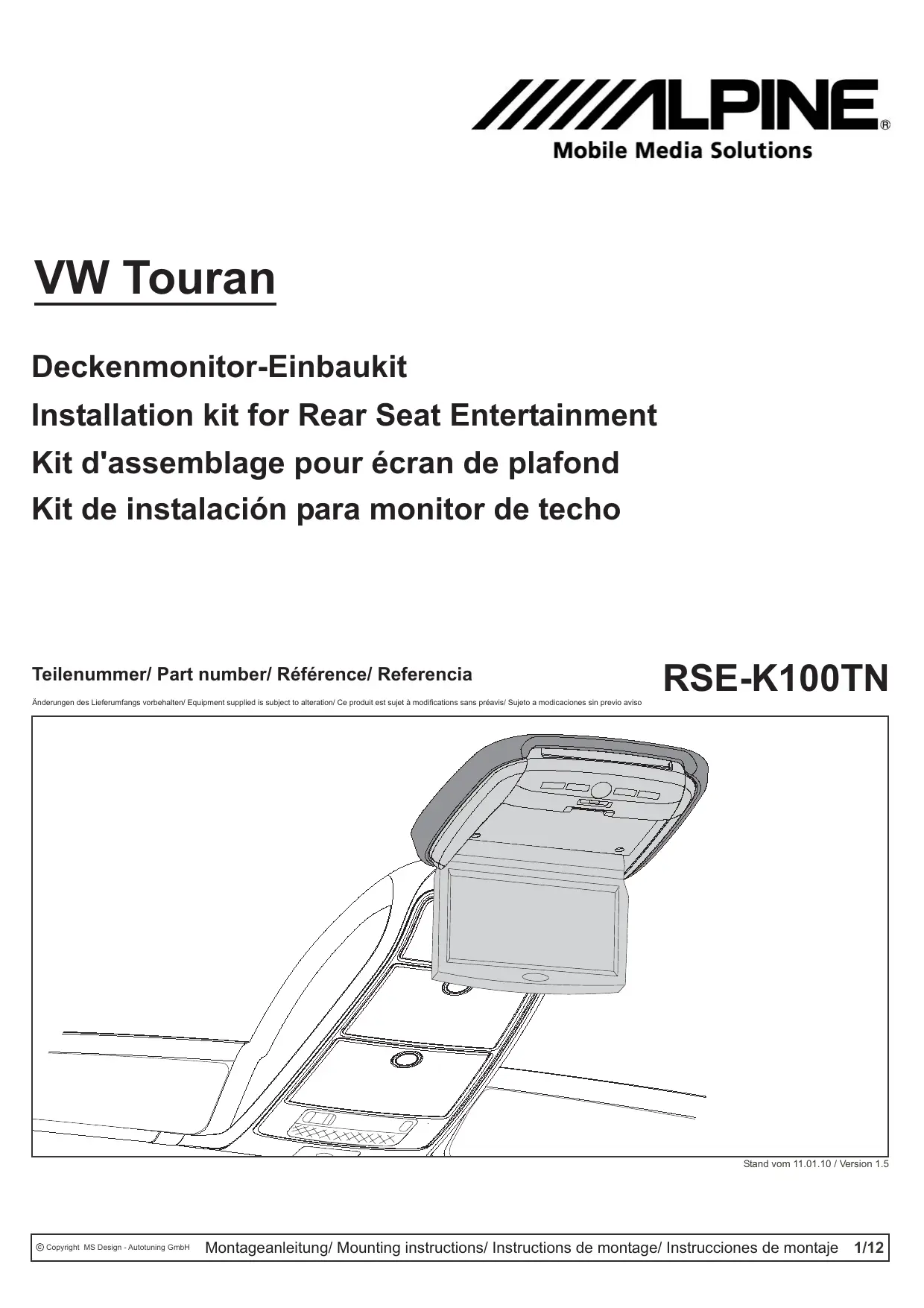

MODE D'EMPLOI RSE-K100TN ALPINE

Kit d'assemblage pour écran de plafond

Stückliste / Parts list/ Liste de pièces/ Lista de componentes

Lire attentivement la notice de montage avant de commencer.

Nous recommandons de confier le montage à un professionnel.

ES

1. Caler le gabarit de découpage (3). Le fixer à l'aide de l'adhésif dans le but de vérifier le bon positionnement de celui-ci.
2. Comme indiqué dans le schéma découper délicatement la garniture du toit, attention à ne pas endommager d'éventuels câbles ou autres composants.
3. Démontage de la console En premier lieu dé-clipper le capot de la lampe intérieure. Retirer les deux vis torx puis démonter le plafonnier. Ouvrir tous les compartiments puis retirer les 6 autres vis torx. Après cela toute la console peut être retirée.

ES

1. Retirer les deux vis torx situées derrière la console.

5. Démontage du montant.

Retirer le cache puis dévisser la vis. Le montant peut ensuite être dé-clippé.

1. En premier lieu, retirer le panneau latéral, puis démonter de couvercle de la partie inférieure de la console. Retirer les vis comme indiqué dans l'illustration et débrancher le connecteur d'éclairage.

ES

1. Dévisser les deux vis puis retirer la boîte à fusibles. Ensuite retirer le capot à l'arrière du porte fusibles. Il est verrouillé comme indiqué dans l'illustration.
2. Procéder à l'extension du faisceau (b) du PKG avec le faisceau fourni (13). Pour cela utiliser les cosses à sertir (11).
3. Schéma de câblage.

ES

1. Faire cheminer le faisceau comme indiqué dans l'illustration.
2. Faire passer le faisceau le long du câblage d'origine puis le fixer à l'aide de colliers.
3. Tirer les pattes violettes situées sur la boîte à fusibles. Sertir les cosses plates (8) sur les fils jaune et rouge.

ES

1. A l'arrière de la boîte à fusibles connecter le fil jaune (+Permanent) dans l'alvéole 55. Le fil rouge (Accessoire) doit être connecté à l'alvéole 25, ensuite repousser le système de verrouillage.
2. Insérer les fusibles (7,8) sur le devant de la boîte à fusibles.
3. Sertir la cosse circulaire (9) sur le fil de masse (noir).

ES

1. Fixer le fil noir sur le point de masse d'origine.
2. Brancher le fil vert au fil bleu/gris d'alimentation de l'éclairage intérieur en utilisant un clip rapide (10). Note: Nous recommandons de souder.
3. Placer l'entretoise (2) en position.

ES

1. Fixer l'entretoise (2) à l'emplacement d'origine à l'aide des vis fournies (4). Percer à travers les trous situés à l'arrière dans l'arceau de toit (prof. max:15mm). Fixer l'entretoise à l'aide des rivets (5) fournis.
2. Placer l'écran (a) dans la garniture (1).
3. Fixer la garniture à l'écran. Utiliser les vis (f) fournies avec le PKG.

ES

1. Brancher le connecteur puis fixer l'écran à l'entretoise en utilisant les vis (g) fournies avec le PKG.
