GN-BR30N-RH - Ruter GIGABYTE - Gratis bruksanvisning og manual

Produkttype	Trådløs ruter
Modell	GN-BR30N-RH
Merke	Gigabyte
Trådløs standard	IEEE 802.11b/g/n
Maksimal trådløs hastighet	300 Mbps (2,4 GHz)
Frekvensbånd	2,4 GHz
Antall antenner	2 eksterne antenner
Porter	1 x WAN (10/100 Mbps), 4 x LAN (10/100 Mbps)
Mål (B x D x H)	Ca. 17,0 x 11,5 x 3,5 cm
Vekt	Ca. 220 g
Strømforsyning	DC 5V 1A (adapter inkludert)
Sikkerhet	WEP, WPA/WPA2-PSK, WPA2-Enterprise, MAC-adressefiltrering, SPI-brannmur
Hovedfunksjoner	Trådløst tilgangspunkt, ruter, DHCP-server, NAT, QoS, portvideresending, VPN-passthrough
LED-indikatorer	Strøm, WAN, LAN (1-4), WLAN, WPS
WPS-knapp	Ja
Tilbakestillingsknapp	Ja (hold inne i 10 sekunder for tilbakestilling til fabrikkstandard)
Konfigurasjon	Webbasert grensesnitt (http://192.168.1.1)
Samsvar	CE, FCC
Driftstemperatur	0°C til 40°C
Lagringstemperatur	-20°C til 70°C
Fuktighet	10 % til 90 % (ikke-kondenserende)
Vedlikehold	Oppbevares på et ventilert sted, rengjøres med tørr klut, unngå væsker

Ofte stilte spørsmål - GN-BR30N-RH GIGABYTE

Hvordan tilbakestiller jeg Gigabyte GN-BR30N-RH til fabrikkstandard?

Trykk og hold inne tilbakestillingsknappen på bakpanelet i omtrent 10 sekunder med en binders til strøm-LED-en blinker. Slipp knappen; ruteren vil starte på nytt med fabrikkinnstillinger.

Hva er standard IP-adresse for å få tilgang til ruterens innstillinger?

Standard IP-adresse er 192.168.1.1. Åpne en nettleser og skriv dette i adressefeltet. Standard brukernavn og passord er vanligvis admin/admin.

Hvordan kan jeg endre Wi-Fi-passordet?

Logg inn på ruterens webgrensesnitt, gå til Trådløse innstillinger > Sikkerhet. Velg krypteringstype (f.eks. WPA2-PSK) og skriv inn den nye passfrasen. Klikk Lagre og start på nytt hvis du blir bedt om det.

Hvorfor er Wi-Fi-signalet mitt svakt?

Signalstyrken kan påvirkes av avstand, hindringer (vegger, metall) og forstyrrelser fra andre enheter. Prøv å plassere ruteren sentralt, unna trådløse telefoner og mikrobølgeovner. Juster antennene for bedre dekning.

Kan jeg bruke ruteren som en repeater?

Ja, hvis fastvaren din støtter WDS- eller repeatermodus. Gå til webgrensesnittet under Avanserte innstillinger > WDS. Skriv inn MAC-adressen til hovedruteren og bruk innstillingene. Merk: dette kan redusere total gjennomstrømning.

Hvordan oppdaterer jeg fastvaren?

Last ned den nyeste fastvaren fra Gigabytes støttenettside. Logg inn på ruteren, gå til Systemverktøy > Fastvareoppgradering, velg filen, og klikk Oppgrader. Ikke slå av strømmen under prosessen.

Hva bør jeg gjøre hvis jeg har glemt ruterens admin-passord?

Utfør en tilbakestilling til fabrikkstandard ved å holde inne tilbakestillingsknappen i 10 sekunder. Dette vil gjenopprette standard admin-påloggingsinformasjon (admin/admin). Merk at alle egendefinerte innstillinger vil gå tapt.

Støtter ruteren IPv6?

Ja, GN-BR30N-RH støtter IPv6. Du kan aktivere det under Avanserte innstillinger > IPv6. Velg tilkoblingstypen (f.eks. DHCPv6, PPPoE) som leveres av ISP-en din.

Hvordan setter jeg opp portvideresending for spill eller hosting av en server?

Gå til Avanserte innstillinger > Portvideresending. Skriv inn tjenestenavn, eksternt portområde, intern IP-adresse og intern port. Velg protokoll (TCP/UDP) og aktiver. Lagre og bruk.

Ruteren blir overopphetet. Hva bør jeg gjøre?

Sørg for at ruteren plasseres på et godt ventilert sted, ikke stablet med andre enheter. Rens ventiler for støv. Hvis overoppheting vedvarer, vurder å bruke en liten USB-vifte eller redusere arbeidsbelastningen (f.eks. begrense torrenter).

BRUKSANVISNING GN-BR30N-RH GIGABYTE

4. Konfigurering av GN-BR30N-RH

Les bruksanvisningen grundig og ta vare på den til senere bruk.

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter.

(se opplysninger om kundesenteret her i denne bruksanvisningen).

1. Produktbeskrivelse

• Høy overføringshastighet: Inntil 300 Mbps.
• Støtter dynamisk og statisk routing. Flere brukere kan dele samme tilkobling for ADSL/kabel modem, inntil 252 brukere.
• Automatisk DHCP-server deler på IP-nummer.
• Innebygd brannmur.

1.1 Forpakningen inneholder

• GN-BR30N-RH Trådløs router
• Batterieliminator
• Bruksanvisning
• Nettverkskabel (Cat 5, lengde 1,8 m)
• Antenner (3 stk.)
• CD-plate
• Skruer og plugger (veggfeste)

2. Knapper og funksjoner

2.1 Tilkoblinger

Tilkoblingspunktene er plassert på routerens bakside. Fra venstre til høyre:

• Antennefeste x 3 for medfølgende antenner.
• LAN (1-4) – Kontakt for nettverkskabel til 1 – 4 maskiner i nettverket.
• WAN – Kontakt til ADSL-modem eller nettverk.
• INIT – Knapp for å stille tilbake til fabrikkinnstillingene. Trykk inn med spissen på en utbrettet binders eller liknende for å starte om og stille tilbake til fabrikkinnstillingene.
• 5V DC – Kontakt for batterieliminator.

2.2 Lysdiodenes vising

PWR Lyser når batterieliminatoren er koblet til og fungerer som de skal.

WLAN Blinker: Data overføres trådløst.

1. Skru av alle enhetene (inkl. routeren) som skal kobles til, før installasjonen starter.
2. Skru de medfølgende antennene fast til de tre antenneuttakene. Vend deretter antennene rett oppover.
3. Koble en nettverkskabel mellom xDSL/kabelmodemet og WAN-porten (WAN) på routeren.
4. Slå på xDSL/kabelmodemet.
5. Koble batterieliminatoren til routeren: Koble først DC-pluggen til uttaket (DC) og deretter batterieliminatoren til et ledig vegguttak. Den grønne lysdioden "PWR" lyser når routeren er skrudd på.
6. Ved start kommer routeren til å gjennomgå en "egentest" som tar ca. 5 sekunder.
7. Obs! Hvis noen av maskinene skal kobles via nettverkskabel (og ikke bruke trådløs overføring) trenger man en nettverkskabel mellom en av LANportene (LAN 1, 2, 3 eller 4) og nettverkskortet i maskinen. Start den eller de maskinene som er koblet til routeren med nettverkskabel.
8. Konfigurer maskinen(e).

4. Konfigurering av GN-BR30N-RH

1. Skriv inn routerens IP-nummer (192.168.1.254) i adressefeltet på nettleseren din (f.eks. Internet Explorer) og trykk ENTER for å koble til den trådløse routeren. Obs! Hvis du bruker et xDSL-modem som har en egen innebygd router kan den gi GN-BR30N-RH et annet IP-nummer (f.eks. 192.168.2.254).
2. I innloggingsruten angir du brukernavn og passord. Fabrikkinnstilt brukernavn er admin og passord admin. Disse kan endres i routerens meny.
3. Velg Smart Setup for automatisk konfigurasjon (hvis du har en Internettforbindelse via WAN-porten) eller Setup Wizard for manuell konfigurasjon (hvis du har etablert et nettverk uten Internettforbindelse).

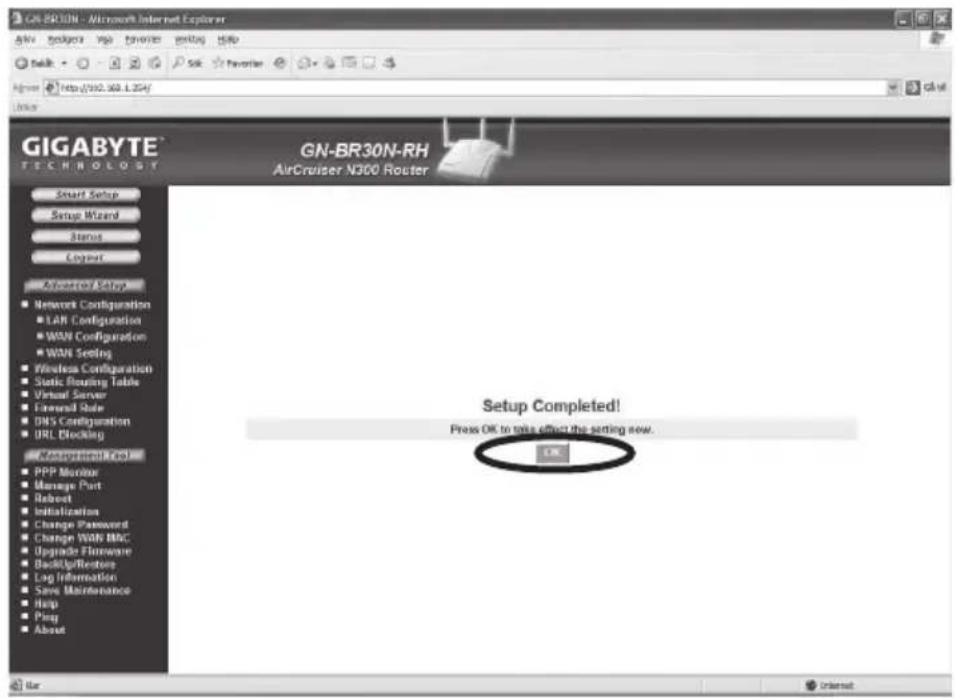

1. Smart Setup identifiserer hvilken type tilkobling du har. Deretter kommer routeren til å måtte startes opp igjen.

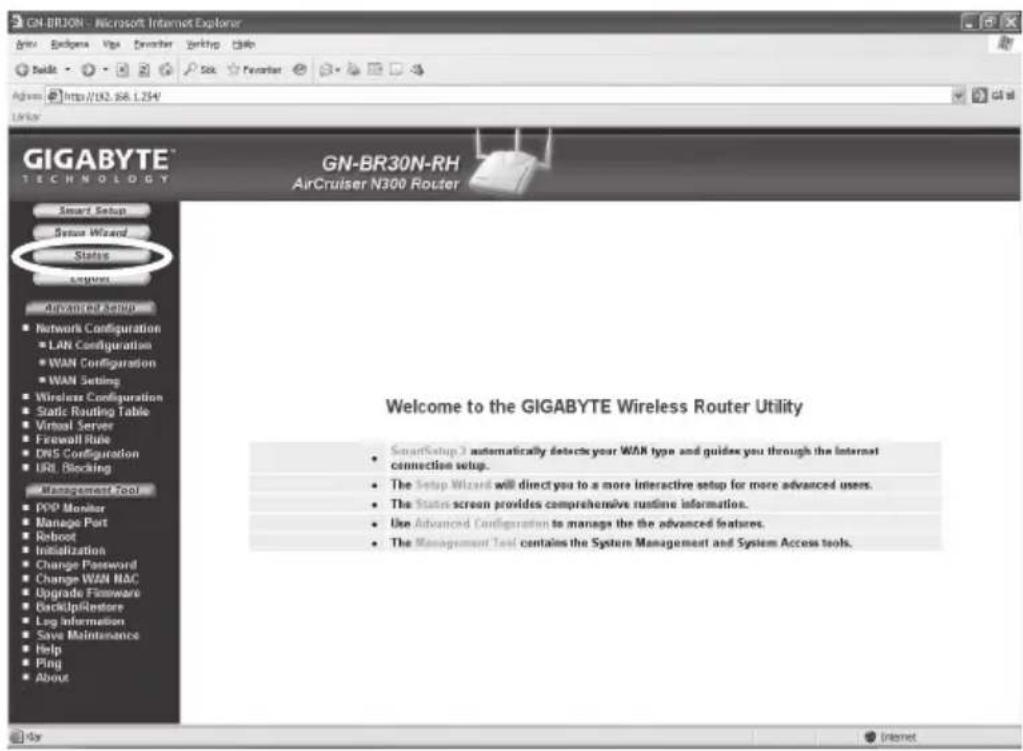

1. Klikk på Status for å vise de aktuelle innstillingene som er utført under Smart Setup.

4.1 Manuell konfigurasjon

Setup Wizard

Kontroller med din bredbåndsleverandør hvilken type tilkobling du har til Internett. Forskjellige bredbåndsleverandører bruker forskjellige tilkoblingstyper for å koble til Internett. De vanligste tilkoblingstypene er:

- PPPoE

Automatisk tildeling av IP-adresse via PPPoE. Du må angi det brukernavnet og passordet som du har fått fra din bredbåndsleverandør (Gjelder kun Telenor i Norge.)

- Dynamisk

Automatisk tildeling av IP-adresse fra en DHCP-server. Du trenger ikke å oppgi noen brukeropplysninger.

- Statisk (fast IP-adresse)

Du må angi de opplysningene du har fått fra din bredbåndsleverandør.

1. Klikk på Network Configuration og deretter på WAN Configuration.
2. Klikk på Edit på den øverste raden.

1. Velg den riktige tilkoblingstypen (som du har fått oppgitt av din bredbåndsleverandør) og klikk på Next.

1. Hvis det er behov for å endre gateway og DNS-adresse, angis dette i følgende trinn: Skriv inn ev. opplysninger og klikk deretter på Finish.

5. Trykk OK for å lagre innstillingene.

Obs!

• Husk å skru av brannmurer og antivirusprogram som inneholder brannmurer.
• Enkelte Internettleverandører krever at modemet er dratt ut i 30 – 60 minutter etter installering i router. Hvis ikke vil man ikke få det til å fungere.

5. Feilsøking

Hvilke opplysninger skal oppgis i routerens innstillinger?

Les grundig gjennom de opplysningene som du har fått av din internettleverandør.

• Kontroller at lampen POWER lyser. Hvis ikke, kontroller batterieliminator og vegguttak.
• Kontroller at du har en fysisk eller trådløs tilkobling mellom din PC og router, en eller flere LAN-lamper skal lyse, lysdioden på nettverkskortet viser også om tilkoblingen fungerer.
• Verktøyet ipconfig som brukes i kommandotolken viser dine innstillinger: Skriv ipconfig, og trykk ENTER. Da vil maskinens nettverksinnstillinger vises f.eks. IP-adresse og nettmask.
• Standard-gateway er IP-adressen til routeren. De tre første gruppene i IP-adressen (192.168.1.x), skal være like for router og øvrige tilkoblede enheter, den siste gruppen (x) er et løpenummer innenfor samme nett, og skal være forskjellige på alle enheter.
• Kontroller at ingen softwarebrannmur er installert. Deaktiver denne eller konfigurer den for det interne nettverket. Denne routeren har en egen innebygd brannmur.

• Modem eller ADSL-enhet fungerer ikke.
• Feil på kabel mellom WAN-porten på routeren og modemet eller ADSL-enheten.
• Feil type tilkobling er brukt i Setup (PPPoE, Dynamisk eller Statisk).
• Eventuelt brukernavn og/eller passord er skrevet feil.

Mulig løsning:

• Kontroller funksjon og tilkoblinger.
• Kontroller innstillinger for din type tilkobling.
• Skriv inn riktig brukernavn og passord. Gjør forskjell på STORE og små bokstaver.
• Les alltid gjennom anvisninger og regler, fra din Internettleverandør, det kan være regler om deling av samme tilkobling.

5.1 Feilsøking under Windows XP

TCP/IP

1. Gå til Start/Innstillinger/Kontrollpanelet og velg Nettverkstilkoblinger. Høyreklikk på den nettverkstilkobling som tilhører nettverkskortet og velg Egenskaper.
2. Marker TCP/IP-protokollen som er koblet til nettverkskortet og velgEgenskaper.
3. Kontroller at Hent en IP-adresse automatisk og Hent adressen til DNS-serveren automatisk er markert.
4. Klikk på OK.

Deaktiver HTTP Proxy

Kontroller at PC-en ikke er konfigurert for en proxy-server.

1. Åpne Internett Explorer og klikk deretter på Verktøy og alternativet Internett-alternativ.
2. Velg Tilkoblinger, deretter LAN-innstillinger. Fjern markering i alle kryssruter.
3. Klikk på OK for å stenge vinduet.

Kontroller konfigurering

Du kan på følgende måte kontrollere at maskinen har fått tildelt riktig IP-adresse:

1. Åpne Program/Tilbehør/Kommandotolken. Skriv ipconfig og trykk ENTER for å vise IP-adressen, nettmask og Gateway.
2. Dersom datamaskinen har fått riktig IP-adresse tildelt som på bildet under, trenger du ikke å foreta flere innstillinger. Skriv exit og trykk på ENTER for å gå tilbake til Windows.

Oppdatere konfigurering

Dersom datamaskinen fortsatt har en gammel eller en feil IP-adresse, kan denne fornyes for å hente riktig IP-adresse. Gjør følgende:

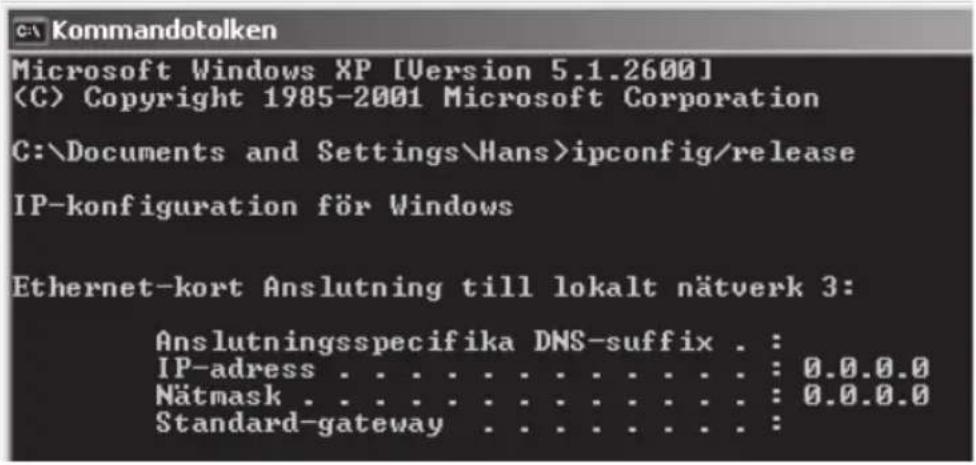

1. Åpne Program/Tilbehør/Kommandotolken. Skriv ipconfig/release og trykk ENTER.

1. Skriv ipconfig/renew og trykk ENTER.

Nå vil din tildelte IP-adresse vises, som f. eks. 192.168.1.2, Standard-gateway: 192.168.1.254 og Nettmask: 255.255.255.0.

1. Skriv exit og trykk på ENTER for å gå tilbake til Windows.

5.2 PING funksjonen

Med PING funksjonen kan man kontrollere hvilke enheter/PC-er som er koblet til nettverket. PING brukes i kommandotolken.

1. Skriv kommandoen ping ved prompten, trykk MELLOMROM og fyll på med den IP-adresse eller navnet på maskinen som du vil pinge. Trykk deretter ENTER.
2. Svar fra... viser at koblingen fungerer og at den søkte maskinen er skrudd på.
3. Søket gjorde timeout viser derimot at koblingen ikke fungerer (at maskinen du søkte etter ikke er slått på eller at den er feil tilkoblet).

Microsoft Windows XP [Version 5.1.2600]
(C) Copyright 1985-2001 Microsoft Corporation
C:\>ping 192.168.2.1

1. Har man en fungerende kobling bør resultatet se omtrent slik ut: Her er det kontakt med IP-adresse 192.168.2.1.

Tilbakestilling hvis du vil begynne fra begynnelsen igjen:

På baksiden finnes en knapp for tilbakestilling (INIT) som stiller routeren tilbake til fabrikkinnstillingene. Gjør på denne måten:

- Routeren skal være skrudd på. Bruk en binders eller liknende og trykk inn INIT. Hold inne i ca. 5 – 6 sekunder til POWER-lampen lyser oransje. Routeren skal nå starte opp igjen, nå med fabrikkens forhåndsinnstillinger.

6. Vedlikehold

Trekk alltid batterieliminatoren ut fra vegguttaket før rengjøring. Rengjør med en lett fuktet klut. Bruk aldri rengjøringsmiddel eller sterke løsemiddel.

7. Avfallshåndtering

Generelle spesifikasjoner:

Kompatibel med

følgende standarder: IEEE802.3 (10Base-T), IEEE802.3u (100Base-TX), IEEE802.11b/g/n (Wireless)

Porter: LAN: 10/100 Ethernet (auto-MDIX), RJ45 (4x)

WAN: 10/100 Ethernet, RJ45 (1x)

Routingprotokoll: Dynamic, Static Routing med TCP/IP, NAT, PPTP, PPPoE, VPN Pass-Through (IPSec, L2TP) DHCP (Client & Server)

Sikkerhet: WPA/WPA2

Integrert brannmur med SPI (Stateful Packet Inspection)

64/128-bit WEP-kryptering

802.1x accesskontroll

Tilbakestilling (reset): Ja, (INIT på baksiden)

Strømforsyning: 5 V DC, 2 A via medfølgende batterieliminator

Størrelse: 140 x 178 x 43 mm

Vekt: 320 g

Trådløse spesifikasjoner

Frekvensområde: 2412 - 2483 MHz (i henhold til lokale forskrifter)

Modulasjonstype: DSSS, (DBPSK, DQPSK, CCK)

OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

Datahastighet:

(auto-fallback) 802.11b - 1, 2, 5, 11 Mbps

Temperaturområde: 0 til 55 °C (brukstemperatur)

Luftfuktighet: 10 % - 85 % (ikke kondenserende)

Langaton retitin

Tuotenro: 18-8004 Malli: GN-BR30N-RH

38-2772 GN-BR30N-RH
