BRUKSANVISNING 721-482 Meec Tools

NO - Bruksanvisning (Oversettelse av original bruksanvisning)

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

Distributör/ Distributør/ Dystrybutor/ Distributor

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

Värna om miljön!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Dbaj o środowisko!

Montering av gräsuppsamlare

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

• Les disse anvisningene nøye, og gjør deg kjent med apparatets betjeningsorganer og bruk.
• Ikke la personer som er ukjent med apparatet, eller som ikke har lest disse anvisningene, bruke det. Det kan finnes lokale aldersgrenser for bruk.
• Apparatet må ikke brukes når det befinner seg andre personer, særlig barn, eller husdyr i nærheten.
• Brukeren er ansvarlig for eventuelle ulykker eller risikoer for andre personer eller eiendom.

Forberedelser

• Bruk alltid stødige sko og langbukser når du skal klippe gresset. Bruk ikke apparatet uten sko eller med åpne sko.
• Kontroller nøye det området der apparatet skal brukes, og fjern gjenstander som kan sette seg fast i kniven og slynges ut.
• ADVARSEL! Bensin er svært antennelig og kan under visse omstendigheter være eksplosiv.
• Drivstoff skal kun oppbevares i godkjent beholder.
• Fyll på drivstoff utendørs. Røyking er forbudt!
• Fyll på drivstoff før motoren startes. Ta aldri av tanklokket eller fyll på drivstoff när motoren er i gang. La motoren kjøle seg ned før du fyller på drivstoff.
• Start ikke maskinen hvis du har sølt drivstoff. Flytt maskinen bort fra drivstoffsølet før start. Vær forsiktig så ikke bensinsøl antennes.
• Sett tanklokket og drivstoffbeholderens lokk ordentlig tilbake på plass.
• Reparer / bytt ut skadde lyddempere.
• Kontroller alltid maskinen før bruk for å se at kniver, knivskruer og skjæreenhet ikke er slitte eller skadde. Hvis knivene eller skruene er slitte eller skadde, skal alltid hele settet byttes ut for å unngå ubalanse.

Bruk

- Maskinen må ikke kjøres på lukkede områder der det kan samle seg skadelig karbonmonoksid.

- Bruk kun apparatet i dagslys eller god kunstig belysning.

- Unngå om mulig å bruke maskinen i vått gress.

• Pass alltid på å ha godt fotfeste på skrånende underlag.

- Kjør forsiktig. Løp aldri med maskinen.

- Klipp på tvers av skråninger, aldri oppover og nedover.

- Vær svært forsiktig når du endrer retning i skråninger.

- Ikke klipp veldig bratte skråninger.

- Vær særlig forsiktig når du går bakover eller trekker maskinen mot deg.

- Stopp knivene hvis maskinen må vippes for transport over annen overflate enn gress, og hvis den skal transporteres til og fra det området som skal klippes.

- Ikke bruk maskinen hvis beskyttelsesanordninger eller deksler er demonterte eller skadet. Bruk aldri apparatet uten monterte sikkerhetsanordninger, for eksempel utkaststyring og/eller oppsamler.

- Endre ikke innstillingen av turtallsvakten og kjør ikke motoren med for høyt turtall.

- Sett alle betjeningsenheter i fri før du starter motoren.

- Start motoren i henhold til anvisningene. Hold føttene unna knivene.

- Ikke still apparatet skrått mens motoren startes

- Stå ikke foran utkaståpningen när motoren startes.

- Plasser ikke hender eller føtter i nærheten av eller under bevegelige deler. Hold alltid sikker avstand fra utkaståpningen.

- Apparatet må aldri løftes eller bæres mens motoren er i gang.

- Slå av motoren, løsne tenningskabelen fra tennpluggen, fjern eventuell tenningsnøkkel og vent til alle bevegelige deler har stoppet helt.

- Før blokkeringer utbedres eller utkastet renses.

- Før kontroll, rengjøring eller annet arbeid på apparatet.

- Hvis du kjører på gjenstander. Kontroller maskinen og reparer eventuelle skader før du bruker den igjen.

- Hvis apparatet begynner å vibrere unormalt (kontroller umiddelbart).

- Slå av motoren, løsne tenningskabelen fra tennpluggen, fjern eventuell tenningsnøkkel og vent til alle bevegelige deler har stoppet helt i situasjonene nedenfor. Før du forlater maskinen.

- Reduser gasspådraget og steng eventuelt drivstoffkranen før motoren slås av.

Spesielle sikkerhetsanvisninger

• Apparatet må ikke brukes hvis ikke deflektor eller gressoppsamler er montert.
• Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før klippehøyden justeres.
• Ikke stikk hender eller føtter under klipperdekselet eller i utkaståpningen när motoren er i gang.
• Kontroller nøye området der apparatet skal brukes, og fjern steiner, tråder, bein og andre fremmedlegemer.
• Hold andre personer, særlig barn, og kjæledyr på trygg avstand fra arbeidsområdet.
• Apparatet må aldri løftes eller vippes när motoren startes.

Vedlikehold og oppbevaring

• Kontroller at samtlige skrueforbindelser er korrekt strammet for å holde maskinen i god stand.
• Oppbevar aldri maskinen med drivstoff i tanken på steder med antenningskilder.
• La motoren kjøle seg ned før du setter maskinen bort for oppbevaring.
• Hold motor, lyddemper, batterirom og områder der drivstoff oppbevares, frie for fett og gress, mose, løv og lignende – brannfare.
• Kontroller oppsamleren regelmessig for slitasje og skader.
• Bytt skadde eller slitte deler.
• Eventuell tømming av tanken skal skje utendørs.
  • VIKTIG! Ikke ta på kniver før de har stanset helt.
• ADVARSEL! Fyll bare på drivstoff på godt ventilerte steder med motoren slått av.

Symboler

B1 Les bruksanvisningen nøye før bruk.
B2 Hold sikker avstand.
B3 Fare for hånd- og fotskader. Fjern tennpluggen før eventuelle reparasjoner eller justeringer utføres.
B4 Drivstoff er brannfarlig, hold gressklipperen unna ild. Fyll aldri på drivstofft- anken när motoren er i gang.
B5 Bruk vernebriller og hørselvern under klipping.
B5 Farlige avgasser. Ikke bruk gressklipperen i lukkede rom uten ventilasjon.
B7 Fare for brannskader. Varme overflater.

TEKNISKE DATA

Nettovekt 28,4 kg
Slagvolum 159 CC
Nominell motoreffekt 2,6 kW
Nominelt turtall 3 000 o/min
Klippebredde 508 mm
Klippehøyde 25–75 mm
Oppsamlerens volum 60 l
Nettovekt	38 kg
Lydtrykknivå, LpA	83,5 dB(A), K=2,5 dB
Målt lydeffektnivå, LwA	96,4 dB(A), K=2,5 dB
Garantert lydeffektnivå, LwA	98 dB(A), K=2,5 dB
Vibrasjonsnivå	5,494 m/s ^2 , K=1,5 m/s ^2

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.

ADVARSEL!Det faktiske vibrasjonsnivået ved bruk av el-verktøy kan avvike fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden när verktøyet er avslått, og när det kjøres på tomgang, utover igangsettingstiden).

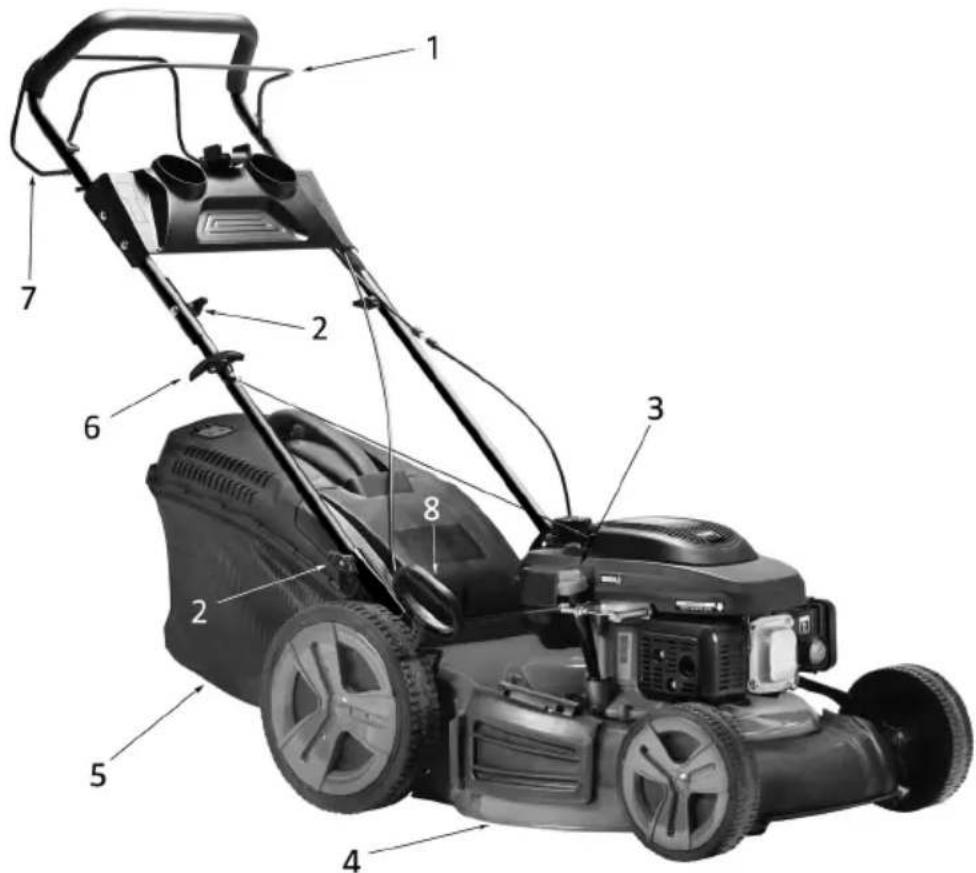

BESKRIVELSE

1. Motorbremsebøyle
2. Frigjøringsskrue, håndtak
3. Oljepåfylling

4. Deksel

5. Oppsamler

6. Starthåndtak
7. Drivbøyle
8. Klippehøyderegulering

MONTERING

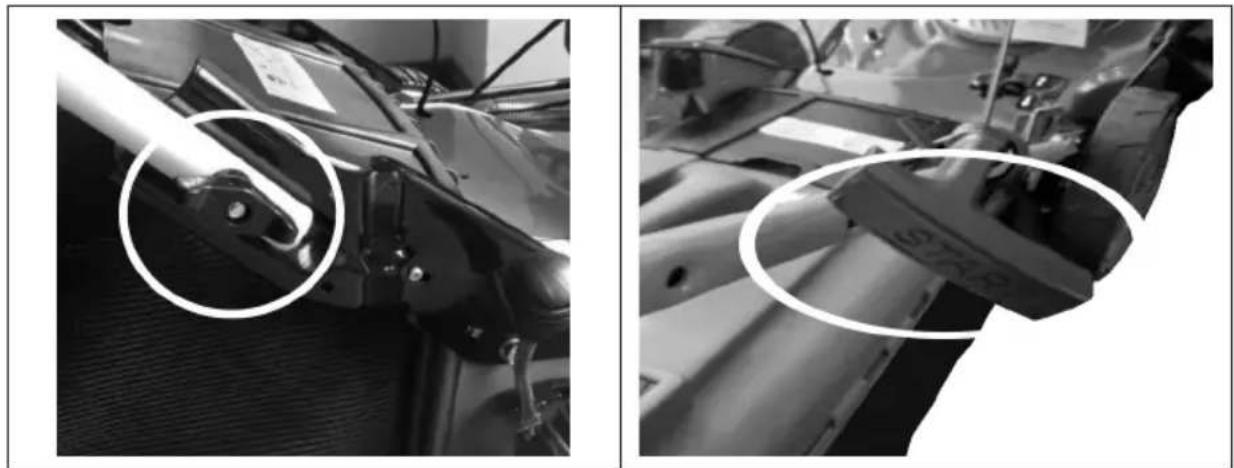

Montering av håndtak

1. Monter det øvre håndtaket på det nedre håndtaket med vingeskruene (fig. 1).
2. Skru vingeskruene godt til.
3. Fest vaierne med plasthylsene.
4. Trekk startsnoren gjennom ringen (fig. 2).

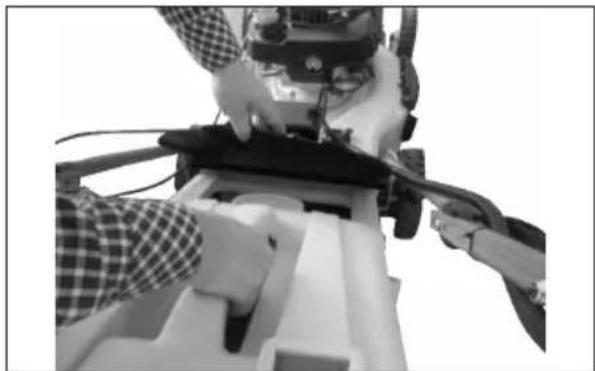

Montering av gressoppsamler

1. Fell opp det bakre dekselet og heng gressoppsamleren bak på gressklipperen.
2. Demonter ved å felle opp det bakre dekselet og fjerne gressoppsamleren.

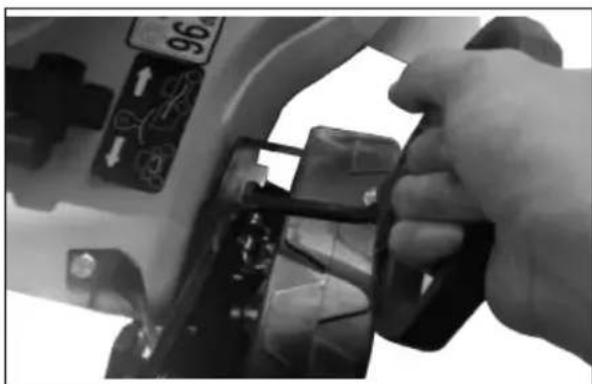

Innstilling av klippehøyde

Trykk utover for å frigjøre klippehøyde- reguleringen og flytte den til ønsket posisjon.

OBS! Fyll alltid på drivstoff og motorolje før første gangs bruk.

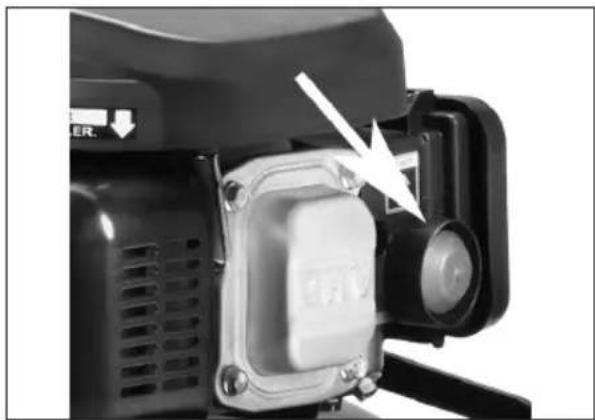

1. Trykk 3–5 ganger på primerpumpen. Pilen peker på primerpumpen.

1. Trykk inn drivebøylen. Gressklipperen beveger seg fremover.
2. Slipp drivbøylen. Gressklipperen stanser.
3. Hold godt fast i håndtaket med begge hendene mens du jobber.

VEDLIKEHOLD

ADVARSEL! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før fylling, rengjøring, vedlikehold og/eller reparasjon.

• Kontroller regelmessig oljenivået og fyll på eller skift olje ved behov.
• Fjern regelmessig gress fra undersiden av klipperdekselet.
• Smør regelmessig hjulaksler og lager med fett.
• Kontroller regelmessig at kniven er skarp og korrekt balansert.
• Kontroller regelmessig at alle skrueforbindelser er godt strammet. ∅delagte eller mangelfulle skrueforbindelser kan forårsake alvorlig personskade og/eller eiendomsskade.
• Hvis du kjører på en hard gjenstand, må du stanse og kontrollere at kniven ikke er blokkert eller skadet. Eventuelle reparasjoner skal utføres av kvalifisert personell eller en godkjent servicerepresentant.

Gressoppsamler

Tøm og rengjør oppsamleren og oppbevar den på et tørt, godt ventilert sted.

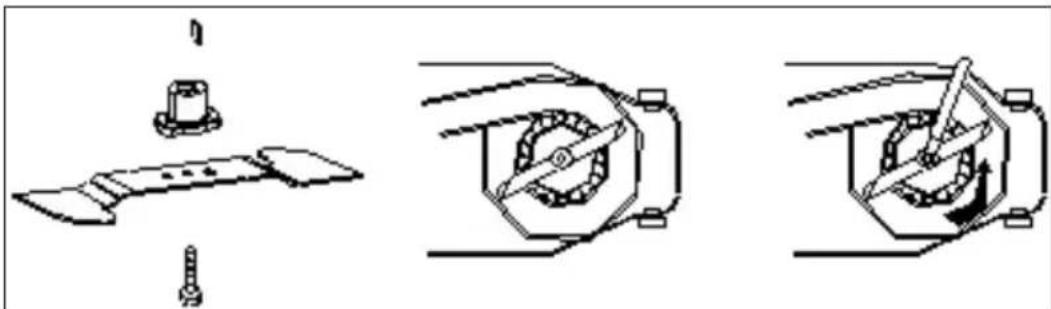

Knivvedlikehold

1. Kniven bør slipes med ca. 25 driftstimers intervall.

2. Demonter kniven ved å løsne skruen som holder kniven. Kontroller knivfestet og bytt ut eventuelle slitte eller skadede deler.

3. Vær nøye med å montere kniven med eggen vendt forover i motorens rotasjonsretning. Trekk til skruen som holder kniven, med 37 Nm. Bruk momentnøkkel.

- Bruk bare originale reservedeler. Bruk av andre deler kan medføre alvorlig personskade og/eller eiendomsskade.

• Bruk kun korrekt balansert kniv.

- Bruk bare kniv som er anbefalt av produsenten.

Rengjøring

VIKTIG! Ikke spyl vann på motoren. Du risikerer da at drivstoffet forurenses, eller at vann trenger inn og skader motoren.

1. Tørk av gressklipperen med en tørr klut.

2. Koble vannslangen til hurtigkoblingen på dekselet, og spyl undersiden av gressklipperdekselet rent.

Oppbevaring

1. Etter siste klipping for sesongen, kjør motoren til drivstofftanken er tom og motoren stopper på grunn av mangel på drivstoff.

2. Rengiør og smør gressklipperen etter behov.

3. Olie kniven lett for å beskytte mot korrosion.

4. Oppbevar gressklipperen rent og tørt.

OBS!

- Hvis gressklipperen oppbevares på et sted uten ventilasjon, må den beskyttes mot korrosjon med et tynt lag tyntflytende olie eller silikonspray.

- Hvis startsnoren løsner fra starchåndtaket, løsne tenningskabelen fra tennpluggen, trykk inn driftssperren og trekk startsnoren langsomt ut. Før startsnoren inn i styringen på starchåndtaket.

FEILS∅KING

Problem Sannsynlig årsak Tiltak
Motoren starter ikke. Drivstofftanken er tom. Fyll drivstofftanken.
		Luftfilteret er skittent. Rengjør luftfilteret.
		Tennpluggen er løs. Stram tennpluggen til 25–30 Nm.
		Tenningskabelen sitter løst eller har løsnet fra tennpluggen.
		Feil elektrodeavstand. Juster elektrodeavstanden til 0,7–0,8 mm.
		Tennpluggen er defekt. Bytt til en ny tennplugg med riktig elektrodeavstand.
		Forgasseren er sur. Demonter luftfilteret og trekk flere gan-ger i startsnoren til forgasseren er tørr. Sett luftfilteret tilbake.
		Tenningsfeil. Kontakt en godkjent servicerepresentant.
		Tom drivstofftank, vann i drivstoffet eller forurenset eller gammelt drivstoff.
Motoren er svak eller vanskelig å starte.	Ventilasjonshullet i tanklokket er tilstoppet.	Rengjør eller bytt ut tanklokket.
	Luftfilteret er skittent. Rengjør luftfilteret.
	Tennpluggen er defekt. Bytt til en ny tennplugg med riktig elektrodeavstand.
Motoren går ujevnt. Feil elektrodeavstand. Juster elektrodeavstanden til 0,7–0,8 mm.
Ujevn tomgang. Ventilasjonsåpninger i motordekselet er tette.		Rengjør ventilasjonsåpningene.
		Kjøleflenser eller luftkanaler er tette. Rengjør kjøleflenser og luftkanaler.
		For liten elektrodeavstand. Juster elektrodeavstanden til 0,7–0,8 mm.
Motoren feiltenner ved høyt turtall.	Mangelfull kjøleluftstrøm. Rengjør ventilasjonsåpninger, kjøleflens-er og luftkanaler.
Motoren blir overopphetet.	Feil tennplugg.	Bytt til en tennplugg med riktig type.
	Skjæreenheten er løs.	Stram.
Maskinen vibrerer unormalt.	Skjæreenheten er ubalansert.	Balanser kniven.
