BRUKSANVISNING 17-399 Biltema

Denne bruksanvisningen inneholder viktig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler:

aDVarSel!

betyr risiko for alvorlig ulykke.

OBS!

betyr risiko for mindre personskade eller ma- skinskade.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og brytere.

Nålhammer 17-399 er trykkluftsdrevet med foroverrettet utblås og justerbar slagkraft. Verktøyet er beregnet for fjerning av rust, mailing, sveiseslagg m.m. i samsvar med instruksjonene i denne bruksanvisningen. Nålhammeren er beregnet for ikke- kommersiell bruk. Den må ikke bygges om eller brukes til annet enn tiltenkt bruk.

4 GENERELLE SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes.

4.1 Arbeidsområde

• Arbeid ikke i mørke eller dårlig belysning.
• Hold barn og uvedkommende utenfor arbeidsområdet.
• Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Vær spesielt oppmerksom på maskinens advarselsymboler.
• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer.
• Bruk verneutstyr så som åndedrettsvern, vernehansker, hørselvern og vernebriller.
• Bruk ordentlige arbeidsklær og sklisikre sko.
• Bruk hårnett om du har langt här, og bruk ikke smykker eller løstsittende klær som kan sette seg fast i maskinen.
• Ha hele tiden en god arbeidsstilling og god balanse.
• La aldri det at du er vant med maskinen føre til uforsiktighet.

4.3 Bruk og stell av trykkluftmaskiner

• Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.
• Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert.
• Kontroller at alle knapper og brytere fungerer. Vær spesielt nøye med at avtrekkeren virker, slik at du alltid kan slå av maskinen.
• Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon.
• Bruk kun anbefalte tilbehør og reservedeler.
• Bruk maskinen kun for tiltenkt bruksområde.

• Overskrid ikke maskinens kapasitet.

• Grip alltid tak i maskinens håndtak når du bærer maskinen. Hold ikke fingeren på avtrekkeren.

• Hindre utilsiktet start ved å fjerne lufttilførselen (trykkluftslangen) før service og reparasjon eller når maskinen ikke er i bruk.
• Gå aldri fra en maskin ubevoktet när lufttilførselen (trykkluftslangen) er tilkoblet.
• Rengjør maskinen etter bruk, og utfør service jevnlig.
• Bruk anbefalt arbeidstrykk. Overskrid aldri maskinens maksimalt tillatte trykk.
• Smør maskinen daglig for å unngå innven- dig korrosjon.
• Kontroller at trykkluftslangen er hel før tilkobling, og hold den borte fra varme og skarpe kanter.
• Kontroller at alle tilkoblinger i trykkluftsystemet er tette.
• Løft eller bær aldri maskinen i trykkluft-slangen.
• Følg kompressorens instruksjoner om stell, og tøm lufttanken daglig.

5 OVERSIKTSBILDE

1. Meiselnåler
2. Avtrekker
3. Innstikksnippel
4. Håndtak
5. Regulerventil

6 MONTERING/INSTALLASJON

Skru på innstikksnippelen (3) i lufttilkoblingen. Bruk gjengeteip slik at det blir tett.

7 SPESIELLE

SIKKERHETSFORSKRIFTER

7.1 Risikoer ved arbeid med nålhammer

• Risiko for at gjenstander kan slynges ut – bruk øyevern.
• Risiko for hørselskade – lydvolumet overstiger 85 dB(A), bruk hørselvern.
• Risiko for innånding av farlige stoffer – bruk åndedrettsvern.
• Risiko for bevegelige deler – berør aldri meiselnålene när maskinen er koblet til en trykkluftslange.
• Risiko for vibrasjonsskader - Maskinens vibrasjoner kan forårsake arm- og håndskader. Arbeid ikke kontinuerlig over lang tid, og forsikre deg om at maskinen ikke vibrerer mer enn normalt på grunn av manglende vedlikehold eller defekte deler.

7.2 Symboler på maskinen

Les gjennom hele bruksanvisningen før du tar trykkluftverktøyet i bruk!

Bruk vernebriller!

Bruk hørselvern!

Bruk åndedrettsvern!

7.3 Sikkerhetsanordninger

Avtrekkeren (2) er en sikkerhetsanordning og regulerer nålhammerens drift.

Start: Trykk inn avtrekkeren

Stopp: Slipp ut avtrekkeren.

Advarsel! Bruk aldri nålhammeren dersom avtrekkeren ikke fungerer.

8 HÅNDTERING

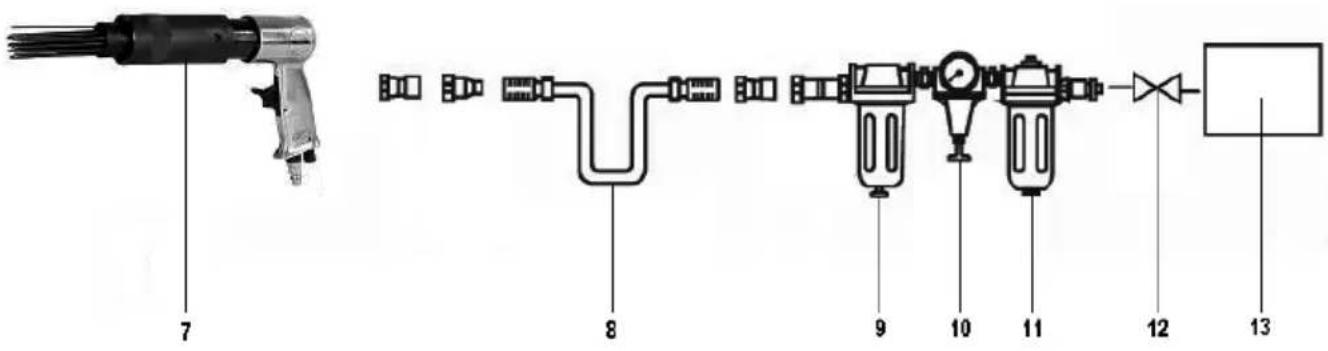

8.1 Trykkluftsystem

7. Nålhammer

For å kompensere for trykkfall i lange trykkluftledninger over 8 m kan trykket økes. Slangens innerdiameter skal helst være minst 1/2" eller være i en ringledning.

9. Tåkesmører

Smør trykkluftverktøyet korrekt for optimal levetid.

10. Vannavskiller

Trykkluft inneholder fukt og andre urenheter som kan medføre rust og/eller økt slitasje. Vann kondenseres i trykk.

11. Trykkregulator

For høyt trykk kan skade verktøyet og forkorte dets levetid. Reguler arbeidstrykket så nær trykkluftverktøyet som mulig.

12. Avstengningsventil

13. Kompressor

Det er viktig at verktøyet smøres ordentlig, men ikke for mye. Bruk kun tåkesmøreolje beregnet for trykkluftverktøy. Annen type olje kan skade pakninger i verktøyet.

Koble gjerne en automatisk täkesmører på trykkluftslangen, fordi dette forlenger verktøy-

ets levetid. Kontroller og juster tåkesmøreren jevnlig ved å fylle på tåkesmøreolje, og plasser et papir rett foran verktøyets utslipp. Hold avtrekkeren inntrykt i 30 sekunder, og det skal da dannes en tynn oljeflekk på papiret om tåkesmøreren er korrekt innstilt. For mye olje skal unngås.

Om tåkesmører ikke er montert, skal verktøyet smøres med 2-3 dråper i luftinntaket minst en gang om dagen eller etter ca. to timers bruk. Ta også hensyn til luftfuktighet og arbeidsmiljø.

8.3 Arbeid med verktøy

A. Slå på kompressoren, og la lufttrykket bygge seg opp. Juster kompressorens trykkregulator til ca. 6 bar.
B. Tøm kompressorens tank for kondensvann.
C. Monter en renblåsingspistol på trykkluft-slangen, og blås ut litt luft slik at eventuelt kondensvann i slangen fjernes.
D. Fjern renblåsingspistolen, og koble nålhammeren til trykkluftslangen.
E. Trykk avtrekkeren (2) helt inn, og begynn å arbeide.
F. Slagstyrke kan justeres med regulerventilen (5).
G. For å avslutte arbeidet, løft maskinen opp fra arbeidsflaten, og slipp deretter opp avtrekkeren (2).
H. Koble nålhammeren fra trykkluftslangen, og slå av kompressoren.
I. Rengjør nålhammeren med en tørr eller lett fuktet klut.

OBS! Forsikre deg om at lufttrykket ikke overstiger 8 bar under arbeidets gang. For høyt lufttrykk og uren luft påvirker maskinens levetid og kan også utgjøre en sikkerhetsrisiko.

9 OPPBEVARING

• Kontroller at maskinen er hel og godt rengjort.
• Hell 6 dråper täkesmøreolje i luftinntaket, og kjør verktøyet på halv fart i 30 sekunder.
• Oppbevar maskinen i et tørt og kjølig rom, utilgjengelig for barn og andre uvedkommende.
• Oppbevar alltid maskinen i et miljø med temperatur mellom 0 °C og +40 °C.

ADVARSEL! Verktøyet må ikke være koblet til lufttilførsel/trykkluftslange ved reparasjon og vedlikehold!

10.1 Daglig vedlikehold

• Kontroller at nålhammeren er hel.
• Smør verktøyet med noen dråper täkesmøreolje i innløpet.
• Tørk av verktøyet med en tørr klut.

11. M ILJ∅

Gjenvinn uønsket materiale i stedet for å kaste det i husholdningsavfallet. Sorter alltid maskiner, tilbehør og emballasjemateriale, og lever dem til en gjenvinningssentral, slik at de der kan kasseres på en miljøvennlig måte

12. ADRESS

Importør: Biltema Norge A/S Postboks 74 N-3401 Lier Tlf [phone] www.biltema.com

10.2 Feilsøking

Feil Årsak Tiltak
Verktøyet mister raskt kraft og fart.	1. Trykkfall pga. for lang og underdimensjonert tryk- kluftsslange.2. For liten kompressor.	1. Forkort og/eller skift ut tryk- kluftslangen med en med større innerdiameter.2. Bytt til større kompressor, eller vent med arbeidet til kom- pressoren har opparbeidet et høyere trykk.
Maskinen går sakte. Kun litt luft strømmer ut fra maskinens luftutblås	1. Regulerventilen har satt seg fast i én posisjon. Luftstrømming blokkert av smuss.	1. Hell tåkesmøreolje i luftinntaket i samsvar med instruksjonene. Kjør maskinen i korte, raske kjøringer. Gjenta ovenstående ved behov.
