BRUKSANVISNING 17-664 Biltema

8.2 Kontroll av kompressorolja

8.3 Byte av kompressorolja

8.4 Rengöring av insugningsfilter

(varje månad)

Denne bruksanvisningen inneholder viktig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler:

OBS!

Indikerer at feil framgangsmåte kan påvirke arbeidets effektivitet eller føre til personskade og materiell skade.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger å kabler eller utforming og plassering av knapper og reguleringsanordninger. Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

1. TEKNISKE DATA

Art nr 17-663 17-664
Modell 40B 55B
Pumpehustype		Ettrinnsremdrevet	Totrinnsremdrevet
Anbefalt kom-pressorstørrelse	hp / kW	4,0/3,0 5,5/4,0
Turtall rpm 1490 1370
Maks. trykk bar 10 10
Gjennomløpt luftmengde	l/min	395	582
Fritt avgitt luftmengde ved 6 bar	l/min	295	490
Oljemengde l 0,5		0,9
Remskivedia-meter	mm	258	402
Profil på drivrem		A	SPZ
Mål	cm	26,5 x 25,8 x 32,5	35 x 40 x 50
Vekt	kg	8,3	24

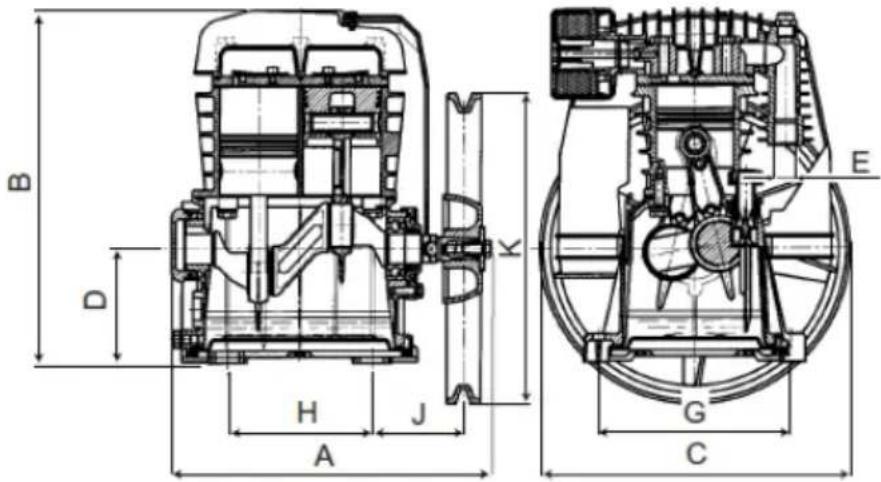

Mål i mm	17-663	17-664
A	264,5 347
B	293,5	431
C	258	402
D	95	130
E	R1/2"	R3/4"
G	160	200
H	120	169
J	76	84
K	251,4	398

Kompressorblokk 17-663 er primært beregnet å være en reservedel til Biltemas kompressorer 17-658 og 17-661.

Kompressorblokk 17-664 er primært beregnet å være en reservedel til Biltemas kompressorer 17-659 og 17-662.

Denne kompressorblokken er konstruert og produsert for intermitterende drift. Det anbefales derfor at kontinuerlig driftstid ikke overstiger 70 % av den totale tiden i løpet av en 15-minutters periode. Kompressorblokken er produsert for å være en trykkluftkilde innendørs i et støvfritt miljø. Annen bruk må ikke forekomme.

4. GENERELLE

SIKKERHETSANVISNINGER

Les nøye gjennom hele bruksanvisningen. Kompressorblokken er konstruert og beregnet for funksjonene som er beskrevet i denne. ∅vrige bruksmåter må ikke forekomme, og produsenten har ikke ansvar for skader som da kan oppstå.

4.1 Gjør dette:

• Kontroller at kompressorblokkens tekniske data er i samsvar med beregnet bruk.
• Etter vedlikeholdsinngrep må du forsikre deg om at alle komponenter er korrekt montert på plass igjen.
• Les før utskifting nøye anvisningene i bruksanvisningen for kompressoren der kompressorblokken skal brukes som re-

serve- eller byttedel.

• Forsikre deg om at omgivelsestemperaturen er mellom +5 °C og +45 °C.
• Følg alltid vedlikeholdsprogrammet i bruksanvisningen.
• Bruk kun originaldeler ved vedlikehold av kompressorblokken.

4.2 Gjør ikke dette:

• Kompressorblokken må ikke skråstilles mer enn 15° under drift.
• Berør aldri kompressorblokken eller ma- terøret, fordi de blir svært varme under drift (de er også varme etter at remhjulet har sluttet å rotere).
• Plasser aldri brennbare gjenstander, nylon- eller tekstilgjenstander i nærheten av eller på kompressorblokken.
• Bruk aldri kompressorblokken i fuktige eller støvfylte omgivelser.
• La aldri noen montere eller bruke kompressorblokken med mindre vedkommende har tilstrekkelig kunnskap om montering, drift og bruk.
• Bruk aldri kompressorblokken uten luftfilter.
• Utfør aldri noe inngrep på sikkerhets- og justeringsanordninger.
• Foreta aldri tilkobling av utløpsrør med lavere maks. tillatt trykk enn kompressorblokkens maks. trykk. Ta også hensyn til at trykkluft som forlater kompressorblokken, har fått en betraktelig høyere temperatur.

5. OVERSIKTSBILDE

1. Oljeplugg, tømming
2. Oljeplugg/peilepinne
3. Luftfilter
4. Overtrykksventil
5. Remskive
6. Monteringshull
7. Oljenivåglass

6. MONTERING

a. Kontroller at elkabelen ikke er koblet til kompressorens motor.
b. Fjern dekselet over remskivene og drivremmen.
c. Løsne materøret fra kompressorblokken.
d. Løsne bolten til motoren og kompressorblokken.
e. Ta av drivremmen.

f. Fjern kompressorblokken.

g. Plasser den nye kompressorblokken, og fest bolten uten å stramme den.

h. Monter drivremmen, og flytt kompressorblokken slik at remskivene er parallelle. Spenn deretter fast kompressorblokken.

i. Før motoren bakover slik at drivremmen strammes; trekk deretter bolten fast til. Kontroller drivremstrammingen ved å trykke ned drivremmen ca. 2 cm.

OBS! Dersom drivremmen er for hardt strammet, kan motorens og kom- pressorblokkens kulelager bli skadet.

j. Monter materøret og remdekselet tilbake på plass.

k. Fjern transportpluggen (2) og fyll på kompressorolje. Les av på medfølgende peilepinne (17-663) eller i oljenivåglasset (17-664).

I. Äpne tilbakeslagsventilen og ta ut gummi- pucken og fjæren.

m. Start kompressoren og la den gå i 10 minutter, slik at materøret blåses rent for urenheter, og slik at pakningene setter seg. OBS! Kontroller at kompressorblokken roterer riktig vei (iht. pil) etter installasjon.

n. Tørk med en tørr klut ren gummipucken og fjæren, samt dennes sete i tilbakeslagsventilen.

o. Monter gummipucken og fjæren tilbake på plass i tilbakeslagsventilen.

p. Start kompressoren, la den pumpe opp fullt trykk, 10 bar, og forsikre deg om korrekt funksjon. Kontroller om det finnes luftlekkasje.

7. HÅNDTERING

7.1 Plassering

Kompressorblokken skal kun brukes innendørs (ikke for bruk utendørs) i et miljø med god ventilasjon og i temperaturområdet +5 °C til +40 °C. Miljøet må være fritt for støv, syrer, damp, eksplosive gasser samt antennelige og andre risikofylte materialer. For å være sikker på god ventilasjon og tilstrekkelig kjøling bør utstyret plasseres minst 50–60 cm fra vegg eller lignende flate.

En oljesmurt kompressorblokk må ikke skråstilles mer enn 15° under drift, ellers får den ikke tilstrekkelig smøring.

For å opprettholde kompressorblokken i god funksjon er det nødvendig å holde den ren (renblåsing) og å utføre jevnlig vedlikehold.

OBS!

Slå av motoren, og tøm ut all luft fra tanken før enhver form for vedlikeholdsarbeid.

8.1 Vedlikeholdsskjema

	Etter bruk	Hver ke	Hver måned	Hvert halvår	Annethvert år
Generell rengjøring av kompressorblokken	Ved behov
Kontroll av oljenivå X
Rengjøring av luftfilter	X
Skifte olje	Etter de 50 første drifts- timene	X
Kontroll av drivrem	X

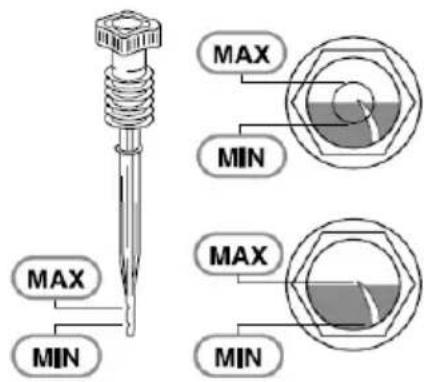

8.2 Kontroll av kompressorolje (utføres hver uke)

Kontroller oljenivået jevnlig hver uke, og fyll på ved behov.

• Fyll aldri på olje over maks. nivå.
• Bland ikke ulike typer kompressorolje.
• Dersom oljenivået er lavere enn minimums-nivået, kan kompressorblokken gå tregt og få alvorlig skade.

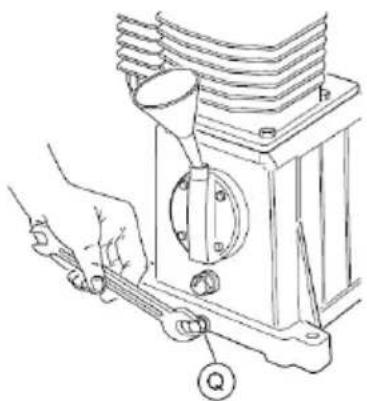

8.3 Skifte av kompressorolje

(utføres etter de første 50 driftstimene, deretter hver 6. måned ved normal drift)

a) Kjør kompressorblokken varm, slå så av motoren og trekk støpselet ut av strømuttaket.
b) Dra ut peilepinnen og løsne oljepluggen (Q). Tapp ut olje.
c) Skru på igjen oljepluggen, og fyll på ny olje opp til maks. nivå.

Bruk Biltema kompressorolje!

8.5 Rengjøring av innsugingsfilter (hver måned)

Rengjør filteret oftere om kompressorblokken brukes i et støvfylt miljø.

Åpne luftfilteret og rengjør eller skift filterelementet.

Papirfilter: Blås rent med trykkluft fra innsiden og utover.

Skumgummifilter: Vask det med såpe og vann, og la det tørke fullstendig før det monteres igjen.

OBS!

Bruk aldri kompressorblokken uten innsugingsfilteret. Fremmedlegemer og støv kan trenge inn og forårsake alvorlige skader i kompressorblokken.

9. MILJ∅

Gjenvinn uønsket materiale i stedet for å kaste det i husholdningsavfallet. Sorter alltid maskiner, tilbehør og emballasjemateriale, og lever dem til en gjenvinningssentral, slik at de der kan kasseres på en miljøvennlig måte

KOMPRESSORILOHKO 40B/55B

SISÄLTÖ

1. ESITTELY
2. TEKNISET TIEDOT
3. KÄYTTÖKOHTEET
4. YLEISET TURVAOHJEET
5. YLEISKUVA
6. KOKOAMINEN
7. KÄYTTÄMINEN
8. HUOLTO JA KUNNOSSAPITO
9. YMPÄRISTÖ

1. ESITTELY

Kompressorblok 17-663 er primært beregnet til at være reservedel til Biltemas kompressorer 17-658 og 17-661.

Kompressorblok 17-664 er primært beregnet til at være reservedel til Biltemas kompressorer 17-659 og 17-662.
