KÄYTTÖOHJE 17-664 Biltema

Tässä käyttöohjeessa on olennaisia tietoja laitteen käyttämisestä ja sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään erityistä huomiota näihin symboleihin:

HUOMIO!

Ilmaisee, että virheellinen käyttäminen voi vaikuttaa laitteen tehoon tai aiheuttaa henkilö-tai omaisuusvahinkoja.

Vakavan onnettomuuden vaara.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit. Säilytä käyttöohje varmassa paikassa laitteen lähellä. Jos omistaja vaihtuu, käyttöohje on annettava tuotteen mukana.

1. TEKNISET TIEDOT

Tuotenro 17-663 17-664
Malli 40B 55B
Pumpun tyyppi		Hihnakäyttö-inen yksivai-heinen	Hihnakäyttö-inen kaksi-vaiheinen
Kompresso-risuositus	hp / kW	4,0/3,0 5,5/4,0
Kierrosluku rpm 1490 1370
Suurin paine bar 10 10
Läpikulke-van ilman määrä	l/min 395 582
Vapaasti tuotettava ilmamäärä 6 baarin paineella	l/min 295 490
Öljyn määrä	l	0,5	0,9
Hihnapyörän läpimitta	mm	258	402
Käyttöhih-nan profili		A	SPZ
Mitat	cm	26,5 x 25,8 x 32,5	35 x 40 x 50
Paino	kg	8,3	24

Mitat mm	17-663	17-664
A	264,5 347
B	293,5	431
C	258	402
D	95	130
E	R1/2"	R3/4"
G	160	200
H	120	169
J	76	84
K	251,4 398

Kompressorilohko 17-663 on tarkoitettu lähinnä varaosaksi Bilteman kompressoreihin 17-658 ja 17-661.

Kompressorilohko 17-664 on tarkoitettu lähinnä varaosaksi Bilteman kompressoreihin 17-659 ja 17-662.

Tämä kompressorilohko on suunniteltu ja valmistettu jaksottaista käyttöä varten. Siksi on suositeltavaa, että jatkuva käyttöaika ei ylitä 70 % 15 minuutin käyttöjakson aikana. Kompressorilohko on tarkoitettu toimimaan paineilman lähteenä pölyttömissä sisätiloissa. Kaikki muu käyttäminen on kielletty.

4. YLEISET TURVAOHJEET

Lue tämä käyttöohje huolellisesti alusta loppuun. Kompressorilohkossa on siinä kuvatut toiminnot. Muunlainen käyttäminen ei ole sallittua. Valmistaja ei vastaa sen vuoksi aiheutuvista vahingoista.

4.1 Toimenpiteet

• Tarkista, että kompressorilohkon tekniset tiedot vastaavat käyttötarkoituksen asettamia vaatimuksia.
• Huollon jälkeen on tarkistettava, että kaikki osat on kiinnitetty oikein.
• Lue ennen asentamista sen kompressorin käyttöohjeet huolellisesti, jossa kompressorilohkoa käytetään vara- tai vaihto-osana.

• Varmista, että ympäristön lämpötila on alueella +5 – +45 °C.

• Noudata aina käyttöohjeessa mainittua huolto-ohjelmaa.

• Käytä kompressorilohkoa huollettaessa vain alkuperäisiä varaosia.

4.2 Seuraavia asioita ei saa tehdä

• Kompressoriloho saa olla enintään 15 asteen kulmassa, kun sitä käytetään.
• Älä koske kompressorilohkoon tai syöttöputkeen, sillä ne kuumenevat käytön aikana. Ne jäävät lämpimiksi myös hihnapyörän pysäyttämisen jälkeen.
• Älä aseta palavia tai nylonista valmistettuja esineitä tai kangasta kompressorilohkon lähelle.
• Älä käytä kompressorilohkoa kosteassa tai pölyisessä paikassa.
• Älä anna sellaisten henkilöiden asentaa tai käyttää kompressorilohkoa, joilla ei ole riittävästi tietoja sen asentamisesta tai käyttämisestä.
• Älä koskaan käytä kompressorilohkoa ilman ilmansuodatinta.
• Älä koskaan laiminlyö turvallisuus- ja säätämisohjeita.
• Älä yhdistä kompressoriin poistoputkia, joiden suurin sallittu paine on pienempi kuin kompressorin suurin paine. Muista, että kompressorilohkosta poistuva ilma on kuumaa.

5. YLEISKUVA

1. Öljytulppa, öljynpoisto
2. Öljytulppa, öljyn mittatikku
3. Ilmansuodatin
4. Varoventtiili
5. Hihnapyörä
6. Asennusaukot
7. Öljyn tasolasi

6. KOKOAMINEN

a. Tarkista, että kompressorin pistoketta ei ole yhdistetty sähköpistorasiaan.
b. Irrota hihnapyörien ja käyttöhihnan suojukset.
c. Irrota syöttöputki kompressorilohkosta.
d. Irrota pultti sähkömoottorista ja kompressorilohkosta.
e. Irrota käyttöhihna.
f. Irrota kompressorilohko.
g. Aseta uusi kompressorilohko paikalleen. Kiinnitä pultti, mutta älä vielä kiristä sitä.
h. Kiinnitä käyttöhihna. Siirrä kompressorilohkoa siten, että hihnalevyt ovat kohdakkain. Kiristä kompressorilohko paikalleen.
i. Vedä sähkömoottoria taaksepäin, jotta käyttöhihna kiristyy. Kiinnitä pultti. Tarkista käyttöhihnan kireys painamalla sitä alaspäin noin 2 cm.

HUOMIO! Jos käyttöhihnaa on kiristetty liikaa, sähkömoottorin ja kompressorilo-hkon kuulalaakerit voivat vaurioitua.

j. Asenna syöttöputki ja hihnan suojus takaisin paikoilleen.
k. Poista kuljetustulpat (2) ja täytä kompressori öljyllä. Tarkista öljyn määrä öljyn mittatikun (17-663) tai tasolasin (17-664) avulla.
I. Avaa takaiskuventtiili. Irrota kumikiekko ja jousi.
m. Käynnistä kompressori. Anna sen käydä 10 minuuttia, jotta syöttöputki puhalletaan puhtaaksi ja tiivisteet asettuvat paikoilleen. HUOMIO! Tarkista asennuksen jälkeen, että kompressorilohko pyörii oikeaan suuntaan (nuolen suuntaan).
n. Pyyhi kumikiekko ja jousi sekä niiden istukka takaiskuventtiilissä puhtaaksi kuivalla kankaalla.
o. Asenna kumikiekko ja jousi takaisin paikoilleen takaiskuventtiilissä.
p. Käynnistä kompressori ja anna pumpata täydellä 10 baarin paineella. Varmista, että se toimii oikein. Tarkista, ettei ilmaa vuoda.

7. KÄYTTÄMINEN

7.1 Paikan valitseminen

Kompressorilohkoa saa käyttää vain sisäti-loissa (ei ulkona) hyvin tuuletetussa tilassa, jossa lämpötila on +5 - +40 °C. Käyttöpaikassa ei saa olla pölyä, happoja, höyryä, räjähtäviä kaasuja eikä syttyviä tai muita vaarallisia materiaaleja. Laite on sijoitettava vähintään 50 - 60 cm:n päähän seinästä tai vastaavasta pinnasta, jotta ilmanvaihto ja jäähdytys toimivat riittävän hyvin.

Öljyvoideltu kompressorilohko saa olla käytön aikana enintään 15 asteen kulmassa. Muutoin sitä ei voidella riittävästi.

8. HUOLTO JA KUNNOSSAPITO

Kompressorilohkon pitämiseksi hyvässä kunnossa se on pidettävä puhtaana ja sitä on huollettava säännöllisesti.

HUOMIO!

Ennen huoltotöitä katkaise moottorista virta ja tyhjennä säiliöstä kaikki ilma.

8.1 Huoltosuunnitelma

Käytön jälkeen Kerran		viikossa	Kerran kuussa	Kerran puolessa vuodessa	Joka toinen vuosi
Kompressori-lohkon yleinen puhdistaminen	Tarvit-taessa
Öljytason tarkistus X
Ilmansuodattimen puhdistus	X
Öljynvaihto Ensim-mäisten 50 käyttö- tunnin jälkeen		X
Käyttöhihnan tar- kistus	X

8.2 KOMPRESSORIN ÖLJYN TARKISTAMINEN

(tehdään viikoittain)

Tarkista öljyn määrä säännöllisesti viikoittain ja lisää öljyä tarvittaessa.

• Älä koskaan täytä öljyä liikaa.
• Älä käytä erityyppisiä kompressoriöljyjä sekaisin.
• Jos öljyä on liian vähän, kompressorilohko voi leikata kiinni ja vaurioitua vakavasti.

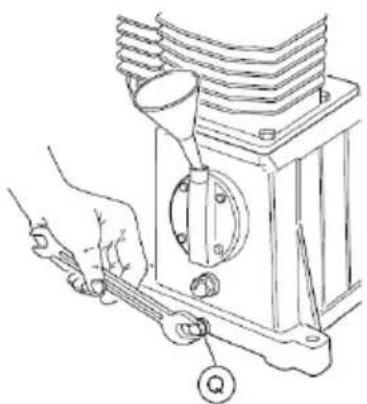

8.3 Kompressoriöljyn vaihtaminen

(ensimmäisten 50 käyttötunnin jälkeen, tämän jälkeen puolen vuoden välein normaalissa käytössä)

a) Käytä kompressorilohko lämpimäksi. Kat-kaise sähkömoottorista virta ja irrota pistoke pistorasiasta.
b) Vedä öljyn mittatikku ulos ja irrota öljytulppa (Q). Tyhjennä öljy.
c) Ruuvaa öljytulppa takaisin paikalleen ja täytä uutta öljyä enimmäistasoon saakka.

Käytä Bilteman kompressoriöljyä!

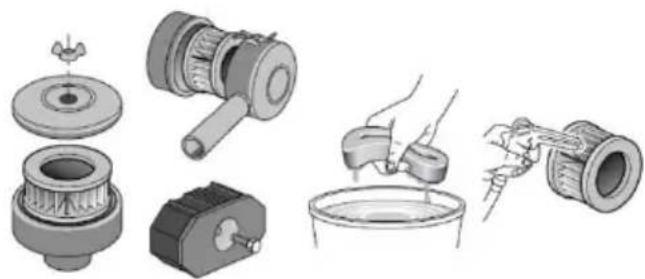

8.4 Imusuodattimen puhdistaminen (tehdään kuukausittain)

Puhdista suodatin useammin, jos kompressorilohkoa käytetään pölyisissä paikoissa.

Avaa ilmansuodatin ja puhdista tai vaihda se.

Paperinen suodatin: Puhalla paineilmalla puhtaaksi sisä- ja ulkopuolelta.

Vaahtomuovinen suodatin: Pese vedellä ja pesuaineella. Anna sen kuivua kokonaan ennen sen kiinnittämistä takaisin paikalleen.

HUOMIO!

Älä koskaan käytä kompressorilohkoa ilman imusuodatinta. Vieraat esineet ja pöly voivat tunkeutua sisään ja vaurioittaa kompressoria vakavasti.

19. YMPÄRISTÖ

Älä heitä pois talousjätteiden mukana vaan kierrätä. Kaikki laitteet, varusteet ja pakkausmateriaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystäväl- lisesti.
