Merke	Hitachi
Modell	DH 24DVA
Produkttype	Roterende hammerbor
Inngangseffekt	850 W
Utgangseffekt	480 W
Spenning	230 V / 50 Hz
Turtall (tomgang)	0 - 1050 rpm
Slagfrekvens	0 - 4600 bpm
Slagenergi (EPTA)	2.8 J
Maks borekapasitet (betong)	24 mm
Maks borekapasitet (stål)	13 mm
Maks borekapasitet (tre)	32 mm
Chucktype	SDS-Plus
Mål (L x H)	360 mm x 225 mm
Vekt	2.8 kg
Vibrasjonsnivå (boring i betong)	13 m/s²
Lydtrykknivå	91 dB(A)
Strømledningslengde	4 m
Sikkerhetsfunksjoner	Overbelastningskobling, antivibrasjonshåndtak
Vedlikehold	Regelmessig rengjøring av luftventiler, smøring av chuck
Tilgjengelighet av reservedeler	Kullbørster, chuck, pakninger, brytere

Ofte stilte spørsmål - DH 24DVA HITACHI

Hvordan bytter jeg boret på Hitachi DH 24DVA?

For å bytte boret, trekk tilbake chuckhylsen, sett inn SDS-plus-boret og slipp hylsen. Sørg for at boret låses på plass.

Hva er maks borekapasitet i betong?

Maks borekapasitet i betong er 24 mm med solid bor.

Kan DH 24DVA brukes til meisling?

Ja, denne roterende hammeren har en hammer-ene-modus (meisling) ved å justere modusvelgerbryteren.

Hvordan smører jeg chucken?

Påfør en liten mengde SDS-plus-fett på borstangen før innsetting. Selve chucken krever minimal smøring.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller, hørselsvern og støvmaske. Bruk sidehåndtaket og sørg for at boret er frakoblet før du bytter bor.

Hvorfor roterer ikke boret mitt?

Sjekk om strømledningen er koblet til, om avtrekkerbryteren fungerer, eller om børstemotoren trenger utskifting av kullbørster.

Hvordan rengjør jeg luftventilene?

Bruk en myk børste eller trykkluft for å fjerne støv fra motorens luftventiler etter hver bruk.

Hvilke reservedeler er tilgjengelige for DH 24DVA?

Vanlige reservedeler inkluderer kullbørster, SDS-chuck, bryter og pakninger. Kontakt Hitachi-servicesentre.

Kan jeg bruke dette boret med et kjernebor?

Ja, med en SDS-plus kjerneboradapter. Imidlertid er maks kjernediameter begrenset til omtrent 50 mm.

Hva er garantiperioden for Hitachi DH 24DVA?

Hitachi tilbyr vanligvis 1 års garanti fra kjøpsdatoen. Sjekk med din lokale forhandler for detaljer.

BRUKSANVISNING DH 24DVA HITACHI

DH24DVA (BFK)(HFK)(XFK)	1 Stödhandtag .... 12 Djupmått .... 13 Laddningsaggregat .... 14 Väska av plastik .... 1
DH24DVA (2BFK)(2HFK)(2XFK)	1 Stödhandtag .... 12 Djupmått .... 13 Laddningsaggregat .... 14 Väska av plastik .... 15 Extra batteri .... 1

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

Indånd ikke det sundhedsskadelige støv, som dannes under boring eller mejsling. Støvet kan medføre sundhedsskader for Dem og for de tilstedeværende.

Ankerstørrelse

W1/4"

W5/16"

W3/8"

Adaptor til ankerjern (til slagboremaskine) (SDS Plus skaft)

11. Støvkop, Støvsamler (B)

Støvkop

Støvsamler (B)

(ved anvendelse af tilbehørsdele)

Kun hamringsfunktion

○Let mejsling af beton, notning og kantning.

UDTAGNING/ILÆGNING AF BATTERIET

1. Afmontering af batteri

Hold godt fast i håndtaget, og tryk på batteriets låseflige for at afmontere batteriet (se Fig. 1 og 2).

ADVARSEL

7. Anvendelse af borebits (knoisk skaft) og konusskaftadapteren

(1) Monter adapteren til bor med konisk skaft i slagboremaskinen (Fig. 14).

(2) Monter boret (konisk skaft) på konusskaftadapteren (Fig. 14).

(3) Slå strømmen til og bor hullet i ønsket dybde.

Les alle advarsler og sikkerhetsinstruksjoner.

Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikret arbeidsområde

b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Kontakten på elektroverktøyet må passe med veggkontakten den skal settes i.

Du må aldri tilpasse støpslet på noen måte.

Bruk aldri en adapter sammen med et jordet elektroverktøy.

Et originalt støpsel som passer med veggkontakten vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer og kjøleskap.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet.

Dersom det kommer vann inn i elektroverktøyet kan det resultere i elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære eller trekke elektroverktøyet. Trekk ikke støpslet ut av veggkontakten ved bruk av ledningen.

Hold ledningen unna varmekilder, olje, skarpe kanter eller bevegelige deler.

Dersom ledningen er skadd eller vridd kan det resultere i elektrisk støt.

e) Hvis elektroverktøyet skal brukes utendørs må du alltid bruke en skjøteledning som er spesielt beregnet for utendørs bruk.

Bruk av riktig skjøteledning vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektrisk sjokk.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør, og bruk sunn fornuft når du bruker et elektroverktøy.

Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

Hvis du bruker verneutstyr slik som masker, sklisikre vernesko, hjelm og hørselsvern vil dette redusere faren for personskade.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet kobles til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fingeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.

e) Ikke strekk eller len deg for langt når du bruker verktøyet. Pass på at du står stødig og har god balanse til enhver tid.

Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

f) Ha på deg riktig tøy. Bruk ikke løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støv oppsamler kan redusere støv relaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig verktøy til arbeidet du skal utføre.

Riktig verktøy vil gjøre arbeidet lettere og tryggere uten at verktøyet overbelastes.

b) Ikke bruk elektroverktøyet dersom av/på-knappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Trekk ledningen på elektroverktøyet ut fra veggkontakten og/eller fjern batteriet før du justerer eller skifter deler på verktøyet, eller før det oppbevares.

Dette vil redusere faren for at verktøyet starter uventet.

d) Oppbevar elektroverktøyet utilgjengelig for barn og la aldri personer som ikke er kjent med verktøyet eller som ikke har lest igjennom disse instruksjonene bruke elektroverktøyet.

Elektroverktøy er farlig hvis det brukes av uerfarne personer.

e) Vedlikehold av elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruk av verktøyet.

Hvis elektroverktøyet er skadd må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av verktøy.

f) Hold skjæreverktøy skarpt og rent.

Riktig vedlikehold av skjæreverktøy med skarpe kanter/blader vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det det er beregnet for, kan det oppstå farlige situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Oppladning av batteriet skal bare gjøres med lader spesifisert av produsenten.

En lader som passer for en batteripakke kan forårsake brannfare hvis den brukes med andre batterier.

b) Bare bruk elektroverktøyet med den spesifiserte batteripakken.

Bruk av andre batterier kan føre til brannfare og skade.

c) Ikke oppbevar batteriet sammen med metall objekter som binders, mynter, nøkler, spiker, skruer eller andre små metall objekter som kan føre til kontakt mellom pluss- og minuspolen på batteriet.

Kortslutning av batteriet kan forårsake skader eller brann.

d) Hvis batteriet utsettes for uvøren behandling, kan lekkasje oppstå. Hvis dette skjer, unngå kontakt. Ved kontakt, rens med vann. Hvis væsken kommer i kontakt med øyne, søk medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

6) Service

a) La et kvalifisert serviceverksted som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil forsikre at elektroverktøyets sikkerhet opprettholdes.

FORSIKTIG

La aldri barn eller helsesvake personer stå i nærheten.

Oppbevar verktøy utilgjengelig for barn og helsesvake personer når det ikke er i bruk.

SIKKERHETSREGLER FOR OPPLADBAR BORHAMMER

1. Bruk hørselsvern.

Hørselen din kan skades dersom du utsettes for støy.

1. Bruk støttehåndtakene som følger med maskinen.

1. Når maskinen brukes kontinuerlig, kan det forekomme overoppheting som kan forårsake skader på motor og bryter. Haskinen må få hvile i ca. 15 minutter før den tas i bruk igjen.

2. Sjekk om der er skjulte elektriske ledninger i vegg, gulv eller tak før du borer.

3. Bring et batteri som det ikke lenger er mulig å lade tilstrekkelig slik at det kan gi strøm lenge nok, til forretningen du kjøpte batteriet i. Ikke kast det oppbrukte batteriet.

4. Rør ikke boren ved eller like etter bruk. Boren blir veldig varm ved bruk og kan forårsake forbrenning.

5. Hold alltid godt fast i både hoved-og sidehåndtaket på maskinen. Ellers kan motkraften som oppstår resultere i unøyaktig eller til og med farlig arbeid.

6. Bruk støvmaske

Du må ikke innånde de skadelige støvpartiklene som opprettes under drilling eller meisling. Støvet kan skade deg og andre som befinner seg i nærheten.

1. Alltid lad batteriene på en temperatur mellom 0 - 40°C.

En temperatur lavere enn 0°C kan resultere overlapping som er farlig. Batteriet kan ikke bli ladet på en temperatur høyere enn 40°C. Den mest passende temperaturen for lading er 20 – 25°C.

Når en ladeoperasjon er avsluttet, la ladeapparatet stå avslått i omkring 15 minutter før neste opplading av et batteri tar til.

1. Ikke la fremmedlegemer falle nedi hullet for tilko pling av det oppladingsbare batteriet.

2. Demonter aldri det oppladingsbare batteriet og ladeapparatet.

3. Aldri kortslutt det oppladingsbare batteriet. Korts lutter en batteriet vil det resultere i stor elektrisk strøm og overopphetning. Det vil føre til forbren ning eller skade av batteriet.

4. Forsøk ikke å brenne et kassert batteri.

Dersom batteriet brenner, kan det skje at det eksploderer.

1. Det må ikke føres gjenstander inn i ladeapparatets ventilsjonshuller.

Dersom metall eller brennbare gjenstander føres inn i ladeapparatets ventilasjonshuller kan det føre til elektrisk sjokk eller ødelagt ladeapparat.

1. Bruk av et utladet batteri vil skade ladeapparatet.

TEKNISKE DATA

ELEKTROVERKT∅Y

Modell DH24DVA
Tomgangshastighet Spare/Kraft 0 - 520 min			-1/0 - 1050 min-1
Antall støt ved full belastning Spare/Kraft 0			-2200 min -1/0 - 4500 min-1
Kapasitet	Boring Stål 13	Mürstein 24 mm
		3 mm
		Tre 30 mm
	Skruing Treks	kruer 6,2 mm (diamter) × 40 mm (lengde)
Oppladbart batteri EB2430HA: Ni-MH 24 V			EB2420: Ni-Cd 24 V (2,0 Amp/t 20 celler)(3,0 Amp/t 20 celler)EB2433X: Ni-MH 24 V (3,3 Amp/t 20 celler)
Vekt 4,1 kg

○ Ikke bruk "Spare" modus under boring av hull med treboren. Det er en sannsynlighet for at motoren vil brenne ut.

LADEAPPARAT

Modell UC24YFB
Ladespenning 24V
Vekt 0,6 kg

STANDARD TILBEH∅R

DH24DVA (BFK)(HFK)(XFK)	1Sidehåndtak....12Dypmåler....13Ladeapparat....14Plastkasse....1
DH24DVA (2BFK)(2HFK)(2XFK)	1Sidehåndtak....12Dypmåler....13Ladeapparat....14Plastkasse....15Ekstra batteri....1

Standard tilbeør kan endres uten ytterligere varsel.

TILLEGGSUTSTYR (selges separat)

1. Batteri (EB2420, EB2430HA, EB2433X)

Det kan være praktisk å ha noen ekstra batterier liggende.

2. Boring av forankringshull (rotasjon og slag)

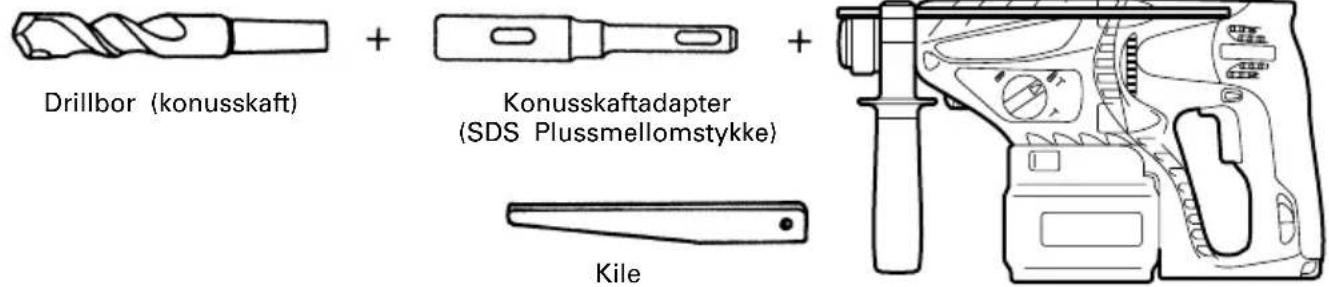

○Drillbor (konusskaft) og konusskaftadapter

Utvendig diam.

11,0 mm

12,3 mm

12,7 mm

14,3 mm

14,5 mm

17,5 mm

21,5 mm

Konustype Tilkoplingsbor
Morse-konus (Nr. 1) Drillbor (konusskaft)		11,0 ~ 17,5 mm
Morse-konus (Nr. 2) Drillbor (konusskaft)		21,5 mm
A-konus	Konusskaftadapter utformet A-konus eller B-konus medfølger som ekstrautstyr, men ikke boret.
B-konus

○13 mm slagbore-chuck og chucknøkkel

3. Festing av bolt (rotasjon + slag)

Boltstørrelse

W1/4"

W5/16"

W3/8"

4. Boltplassering med kjemisk anker (rotasjon + slag)

( Standard muffe som fås i varehandelen )

(SDS-plusstange) 12,7 mm Kjemisk anker-adapter 19 mm Kjemisk anker-adapter

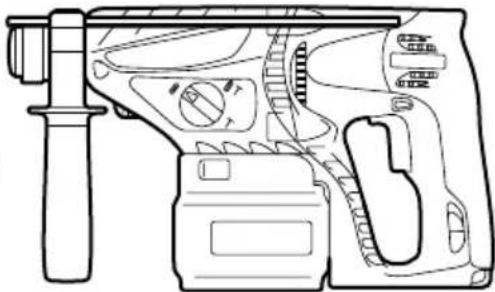

8. Boring av hull og iskruing av skruer (kun rotasjon)

○Borechuck, chuckadapter (G) og chucknøkkel

+

•
  +

9. Boring av hull (kun rotasjon)

○13 mm borechuck (inkl. chucknøkkel) og chuck (til boring i stål eller tre).

10. Drivskruer (kun rotasjon)

11. Støvkop, Støvsamler (B)

Støvsamler (B)Støvkop

Tilleggsutstyret kan endres uten varsel.

BRUK

Rotasjon med slagfunksjon

○Boring av hull til festebolt

○Boring av hull i betong

○Boring av hull i fliser

Kun rotasjon

○Boring i stål eller tre (med tilleggsutstyr)

○Stramme til maskinskruer, tre skruer (med valgfritt tilbehør)

Kun slagfunksjon

○ Lett meisling av betong, sporgraving og kanting.

FJERNING/ISETTING AV BATTERI

1. Fjerning av batteri

Hold håndtaket tett og press inn batterisperrene for å fjerne batteriet (se Fig. 1 og 2).

ADVARSEL

Aldri korslutt batteriet.

Sett inn batteriet i følge ledesporene på både batteriet og verktøyet. Sørg for at batteriet er festet skikkelig.

LADING

Før du går i gang med å bruke det oppladbare elektroverktøyet, lad opp batteriet i henhold til de følgende instruksjonene.

1. Sett ladeapparatets støpsel i en vekselstrømsstikkontakt Når ledningen er koplet til, blinker pilotlyset i rödt. (med 1-sekunds mellomrom).

2. Sett batteriet i laderen Sett batteriet i laderen slik det vises i Fig. 3. Sørg for at batteriet ligger korrekt I laderen.

3. Lading

Når et batteri settes i ladeapparatet, vil ladingen starte og pilotlyset lyse kontinuerlig i rødt.

Når batteriet er helt oppladet, blinker pilotlyset i rødt (med 1-sekunds mellomrom) (Se Tabell 1).

(1) Lampeindikasijon Den pilotlyset indikasjoner blir som vist i Tabell 1 i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Tabell 1

(2) Når det gjelder det oppladbare batteriets temperatur. Temperaturen på oppladbare batterier er som vist i tabellen under, og varme batterier bør avkjøles en stune før de lades opp.

Tabell 2

Batteritype	Temperaturer Hvor opplading er mulig
EB2420 -5°C – 60°C
EB2430HA, EB2433X 0°C – 45°C

(3) Angående ladingstid Avhengig av batteritype, vil ladetiden være som vist i Tabell 3.

Tabell 3 Ladetid (Ved 20°C)

Batteritype Ladetid
EB2420 Ca. 50 min.
EB2430HA Ca. 70 min.
EB2433X Ca. 75 min.

MERK: Ladetiden kan variere avhengig av temperatur og strømkildens voltspenning.

4. Ta ladeapparaters ledning ut av vekselstrømskontakten

1. Ta godt tak i ladeapparatet og trekk ut batteriet MERK: Etter bruk trekkes batteriene først ut av ladeapparatet og oppbevares deretter på forsvarlig vis.

Når det gjelder elektrisk utladning i nye batterier, etc.

Ettersom den kjemiske substansen i nye batterier eller batterier som ikke har vært i bruk en stund ikke er aktivert, vil den elektriske utladningen være lav når batteriene brukes de første par gangene. Dette er et midlertidig fenomen, og den normaltiden som er nødvendig for opplading vil gjenopprettes ved å lade batteriene opp 2-3 ganger.

Slik får du batteriene til å vare lenger.

(1) Lad batteriene opp før de er helt utgått. Når du merker at effekten i verktøyet begynner å bli dårlig, stanser du verktøyet og lader batteriet opp. Hvis du fortsetter å bruke verktøyet til batteriet går tomt, kan batteriet ta skade og levetiden reduseres. (2) Unngå opplading ved høy temperatur. Et oppladbart batteri blir temmelig varmt etter bruk. Hvis et varmt batteri lades opp like etter at det har vært i bruk, vil den kjemiske substansen i batteriet forringes og batteriets levetid forkortes. Vent en stund før batteriet lades opp.

OBSI

Hvis batteriet er oppvarmet like etter at det har vært i bruk (eller pga. sollys el.), kan det skje at den pilotlyset ikke tennes. Hvis dette er tilfelle, må batteriet avkjøles før ladingen begynner. Hvis den pilotlyset blinker hurtig i rödt (med 0,2 sek. mellomrom), sjekk og eventuelt fjern fremmedlegemer som kan ha satt seg fast i batteriets monteringshull. Hvis hullet er fritt for fremmedlegemer, er det sannsynligvis noe galt med enten batteriet eller ladeapparatet. Få begge deler sjekket hos en autorisert fagmann. Den innbygde computeren tar ca. 3 sekunder for å bekrefte at batteriet som lades opp med UC24YFB er tatt ut oh du må derfor vente i minst 3 sekunder før det settes i igjen for videre lading. Hvis batteriet settes i innen det er gått 3 sekunder, kan det skje at ladingen blir ufullstendig.

SJEKK F∅R BRUK

1. Montere borehodet (Fig. 4,5)

ADVARSEL

For å unngå ulykker, vær sikker på verktøyet er slått av.

MERK

Ved bruk av verktøy som borehoder, o.l, sørg for å bruke de originale delene utpekt av vårt firma.

(1) Rengjør hakedelen av borehodet. (2) Sett inn borehodet med en roterende metode i verktøyet helt til det går i lås (Fig. 4).

(3) Sjekk låsen ved å trekke i borehodet.

(4) Drillboret demonteres ved å dra grepet i pilens retning så langt det kan komme og så trekke boret ut.

2. Se etter at batteriet er riktig montert

3. Installasjon av støvkopp eller støvoppsamler (B) (Valgfritt tilbehør) (Fig. 6, 7)

Ved bruk av en slagboremaskin for drilling i tak e.l sett på en støvkopp eller støvoppsamler (B) for å samle opp støv eller partikler.

○Installasjon av støvkopp

Bruk støvkoppen ved å feste den til borehodet som vist i Fig. 6.

Ved bruk av et hode med stor diameter, forleng hulet i midten av støvkoppen med denne slagboremaskinen.

○Montering av støvsamler (B)

Når støvsamler (B) skal brukes, plasseres den i enden av boret ved å passe den inn etter rillen på håndtaket (Fig. 7).

ADVARSAL

○Støvkoppen og støvsamler (B) er kun beregnet til å brukes ved boring i betong. Må ikke brukes ved boring i tre eller metall.

○Monter støvsamler (B) skikkelig fast til chuckdelen på selve maskinen.

○När maskinen slås på mens støvsamler (B) ikke er festet til betongflaten, vil støvsamler (B) rotere sammen med drillboret. Pass på å slå maskinen på etter å ha lagt støvkoppen inn mot betongen. (Når støvsamleren (B) brukes ved å montere et drillbor som er lengre enn 190 mm, vil støvsamleren (B) ikke kunne berøre betongflaten og vil derfor rotere. Bruk defor støvsamler (B) sammen med drillbor som har en lengde på 166 mm, 160 mm eller 110 mm.)

○Støv og lignende kastes i støvsamleren (B) for hver andre eller tredje hull som bores.

○Sett drillboret på plass igjen när støvsamleren (B) er fjernet.

4. Valg av drillboren

Skruehoder og borer kan ødelegges hvis ikke en bor som passer til skruens diameter anvendes når skruen skrues inn.

5. Sjekk borens rotasjonsretning (Fig. 9)

Boret roterer med urviserne (sett bakfra) ved å trykke på knappens R-side (Fig. 9-a).

L-siden av trykknappen trykkes inn for å få boret til å rotere mot urviserne (Fig. 9-b).

Motoren roterer ikke dersom trykknappen er i midtstilling (Fig. 9-c).

6. Kontinuerling boring

Antall hull som kan bores i betong etter en opplading, er vist i tabell 4.

Tabell 4

Borehull-sdiameter (mm)	Dyp (mm)	Antall mulige kontinuer lige drillinger (hull)
		EB2420 E	B2430HA E	B2433X
6,5 75	115 125
8,5 45	70 75
12,5 40	55 60
14,5	60	30 45 50
18 15	25 28
24 5 7	8

De angitte verdiene er veiledende. Antall hull som kan bores, varierer avhengig av hvor skarpt boret som brukes er, eller betongens kondisjon.

ADVARSEL

Når maskinen brukes kontinuerlig, kan det forekomme overoppheting som kan forårsake skader på motor og bryter. Haskinen må den få hvile i ca. 15 minutter før den tas i bruk igjen.

HVORDAN BRUKE MASKINEN

1. Vekselsoperasjon

○Når vekselsutløseren er presset ned, vil verktøyet roteres. Når vekselsutløseren er frigitt vil roteringen stoppe.

○Borets roteringshastighet kan reguleres ved å variere trykket på avtrekkeren. Hastigheten er lav när trykket på avtrekkeren er lett og øker ettersom trykket på avtrekkeren øker.

○Ved å frigi avtrekkeren, vil en bremse bli satt inn for automatisk stopp.

2. Rotasjon + Slag

Reguler "▶" merket med "Tmerket ved å dreie endringsspaken for å stille inn "Rotasjon + Slag" funksjon (Fig. 8).

(1) Monter borehodet.
(2) Trykk inn avtrekkeren etter å ha lagt borehodet klart for boring (Fig. 10).
(3) Det er ikke nødvendig å presse boret med makt. Press lett så støv kommer ut etter litt.

ADVARSEL

Når borehodet berører kontruksjonsstenger av jern vil den stoppe umiddelbart og maskinen vil bare dreie om. Derfor, vennligst slipp sidehåndtaket og ta et god grep om det som vist i Fig. 10.

3. Kun rotasjon

Juster "▶" merket med "◀" -merket ved å dreie endringsspaken for å stille inn på "Kun rotasjon" -funksjon (Fig. 8).

Til boring i tre-eller metallmaterialer ved å bruke den medfølgende borechuck og chuckadapter, er framgangsmåten følgende.

Montering av borechuck og chuckadapter (Fig. 11).

(1) Monter borpatronen på patronadapteren.
(2) Delen på SDS-plusstangen er den samme som drillboret. Se derfor under "Montering av boret" vedrørende montering.

ADVARSEL

○Bruk av unødvendig styrke vil ikke bare påskynde arbeidet, men også ødelegge spissen på boren og videre redusere levetiden på slagboremaskinen.

○Borehodet kan smelle av när verktøyet dras ut av et ferdigboret hull. For å trekke ut er det viktig å presse imot samtidig.

○Verktøyet må ikke brukes i rotasjon- og slagfunksjon med borechuck og chuckadapter montert på. Dette vil drastisk senke levetiden for hver av komponentene i maskinen.

4. Ikjøring av treskruer (Fig. 13)

(1) Velg en passende drillbor

Benytt pluss-hodet skruer, dersom det er mulig, drillboren glir nemlig lett av hodene på minushodete skruer.

(2) Ikjøring av treskruer

Før ikjøring av trekruer lages et förehull for dem på treplaten. Sett boren i hullelt på skruehodet og kjør skruen forsiktig inn i hullet.

ADVARSEL

Ta hensyn til treets hardhet når du lager et førehull som passer til treskruen. Dersom hullet skal være spesielt lite eller grunt slik at det trenger ekstra styrke for å kjøre inn skruen, kan det skje at gjengene på treskruen ødelegges.

5. Kun slag

Juster "▶" merket med "T" merket ved å rotere endringsspaken for å stille inn "Kun slag" funksjon. (Fig. 8)

1. Bruk av dybdemåler (Fig. 12)

(1) Løsne knotten på sidehåndtaket og sett inn dypbemåleren i monteringshullet på sidehåndtaket.

(2) Reguler dybdemålerposisjonen i samsvar med hullets dybde og skru deretter knotten godt til.

1. Bruk av boret (konusskaft) og konusskaftadapteren

(3) Slå på bryteren (ON), og bor et hull med den foreskrevne dybde.

(4) Boret (konusskaft) fjernes ved å plassere kilen i rillen på konusskaftadapteren og deretter slå på kilehodet med en hammer mens maskinen hviler på støtten (Fig. 15).

1. Veksle mellom "Spare" og "Kraft" modus

Slagkraften på boremaskinen kan økes eller senkes for å tilpasse ønsket anvendelse, ved å regulere skift-knotten som vist på Fig. 16. Reguler kraften til den passer til ønsket anvendelse.

(1) "Spare" modus ... senket slagkraft Dette kan forhindre tynne drill biter som er mindre enn 5 mm i diameter fra å bli bøyd eller knekt av.

(2) "Kraft" modus ... økt slagkraft

○Kan brukes til å kraftvis og effektivt bore hull når drill bitene som brukes er større enn 5 mm i diameter.

○Kan også bli brukt for å bore hull i tre eller metal.

FORSIKTIG

Ikke bor hull i tre i "Sparings" modulen. Dette er sannsynlig at motoren vil brenne ut fordi den kan låse seg opp på grunn av for lite strøm.

SM∅RING

Fett med lav viskositet skal brukes på denne slagboremaskinen slik at den kan brukes over en lang periode uten å skifte smøringen. Vennligst ta kontakt med nærmeste service forhandler for skifting av smøring dersom smøring lekker fra løsnede skruer.

Videre bruk av slagboremaskinen tross mangel på smøring kan gjøre skade og redusere maskinens levetid.

ADVARSEL

Bare den spesifiserte smøringen (FG-6A) må brukes i denne maskinen, bruk av andre typer smøring vil kunne gi negativ virkning på maskinens funksjon. Vennligst kontakt våre service agenter for skifting av smøring.

1. Inspeksjon av bor og skrutrekkerbits

Dersom boret eller skrutrekkerbitsen er slitt eller sløv vil det gå ut over effektiviteten og kan også forårsake motortrøbbel. Slip eller ersatt verktøyet så snart som du marker slitasje.

1. Inspeksjon av monteringsskruene

Inspiser alle monteringsskruene med jevne mellomrom og se etter at de er ordentlig skrudd til. Hvis noen av skruene er løse, skrudem fast øyeblikkelig. Ders om en ikke gjør dette, kan det føre til alvorlig riskiko.

1. Vedlikehold av motoren

De viklede motordelene er selve "hjertet" på verktøyet. Hold et øye med viklingene så de ikke skades av/kommer i kontakt med olje eller vann.

1. Rengjøring av maskinens overflate

Når maskinen er blitt flekkete, tørkes den men en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke oppløsninger med klor, bensin eller malingstynnere på prunn av at disse løser opp plastikk.

1. Lagring

Oppbevar maskinen på et sted der temperaturen er mindre enn 40°C og ute av barns rekkevidde.

1. Liste over servicedeler

A: Punktnr.

B: Kodenr.

C: Bruksnr.

D: Anmerkninger

OBS:

Reparasjoner, modifikasjoner og inspeksjon av Hitachi elektroverktøy må utføres av et Hitachi Autorisert Serviceverksted.

Denne dellisten er behjelpelig hvis den leveres inn sammen med verktøyet til et Hitachi Autoristert Serviceverktsted när reparasjoner eller annet vedlikeholdsarbeid kreves.

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

MODIFIKASJONER

Hitachi elektroverktøy er under konstant utbedring og modifisering for å inkorporere de siste nye teknologiske fremskritt.

Følgelig vil enkelte deler (f.eks. kodenr. og/eller design) kunne endres uten forvarsel.

NB

På grunn av Hitachis kontinuerlige forsknings og utviklingsprogram kan spesifikasjonene i dette haftet endres uten forvarsel.

Informasjon angående luftstøy og vibrasjon

De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745.

Slagboring i betong:

Vibrasjons emisjonsverdi ah, HD= 17,6 m/s²

Usikkerhet K = 1,5 m/s²

Meisling:

Vibrasjons emisjonsverdi ah, Cheq = 14,2 m/s ^2

Usikkerhet K = 2,7 m/s ^2

ADVARSEL

○Vibrasjons emisjonsverdien fra elektroverktøyet kan variere fra den opplyste verdien avhengig av hvordan maskinen brukes.

○For å identifisere sikkerhets forholdsregler for å beskytte brukeren basert på estimering i eksponering under bruk (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

VAROITUS
