DH 24DVA - Pora HITACHI - Ilmainen käyttöohje ja opas

Merkki	Hitachi
Malli	DH 24DVA
Tuotetyyppi	Poravasara
Tehonotto	850 W
Lähtöteho	480 W
Jännite	230 V / 50 Hz
Kuormittamaton nopeus	0 - 1050 rpm
Iskutaajuus	0 - 4600 isk/min
Iskuenergia (EPTA)	2,8 J
Suurin poraussyvyys (betoni)	24 mm
Suurin poraussyvyys (teräs)	13 mm
Suurin poraussyvyys (puu)	32 mm
Istukan tyyppi	SDS-Plus
Mitat (P x K)	360 mm x 225 mm
Paino	2,8 kg
Tärinätaso (poraus betoniin)	13 m/s²
Äänenpainetaso	91 dB(A)
Virtajohdon pituus	4 m
Turvaominaisuudet	Ylikuormituskytkin, tärinänvaimennuskahva
Huolto	Ilmanvaihtoaukkojen säännöllinen puhdistus, istukan voitelu
Varaosien saatavuus	Hiiliharjat, istukka, tiivisteet, kytkimet

Usein kysytyt kysymykset - DH 24DVA HITACHI

Kuinka vaihdan poranterän Hitachi DH 24DVA -laitteessa?

Vaihda terä vetämällä istukan holkkia taaksepäin, aseta SDS-plus -terä paikalleen ja vapauta holkki. Varmista, että terä lukittuu paikalleen.

Mikä on suurin poraussyvyys betonissa?

Suurin poraussyvyys betonissa on 24 mm kiinteällä terällä.

Voiko DH 24DVA -laitetta käyttää taltiointiin?

Kyllä, tässä poravasarassa on pelkkä iskutoiminto (taltiointi) säätämällä toimintovalitsin.

Kuinka voin voidella istukan?

Levitä pieni määrä SDS-plus -rasvaa teränvarteen ennen asennusta. Istukka itsessään tarvitsee vain vähän voitelua.

Mitä turvatoimia minun tulisi noudattaa?

Käytä aina suojalaseja, kuulonsuojaimia ja hengityssuojainta. Käytä lisäkäsikahvaa ja varmista, että pora on irrotettu virtalähteestä ennen terän vaihtoa.

Miksi porani ei pyöri?

Tarkista, onko virtajohto kytketty, toimiiko liipaisinkytkin tai tarvitseeko harjamoottori hiiliharjojen vaihtoa.

Kuinka puhdistan ilmanvaihtoaukot?

Käytä pehmeää harjaa tai paineilmaa poistaaksesi pöly moottorin ilmanvaihtoaukoista jokaisen käytön jälkeen.

Mitä varaosia on saatavilla DH 24DVA -laitteeseen?

Yleisiä varaosia ovat hiiliharjat, SDS-istukka, kytkin ja tiivisteet. Ota yhteyttä Hitachin huoltokeskuksiin.

Voinko käyttää tätä poraa sydänporanterällä?

Kyllä, SDS-plus -sydänporanteräsovittimella. Suurin sydänporan halkaisija on kuitenkin rajoitettu noin 50 mm:iin.

Mikä on Hitachi DH 24DVA -laitteen takuuaika?

Hitachi tarjoaa tyypillisesti 1 vuoden takuun ostopäivästä. Tarkista lisätiedot paikalliselta jälleenmyyjältä.

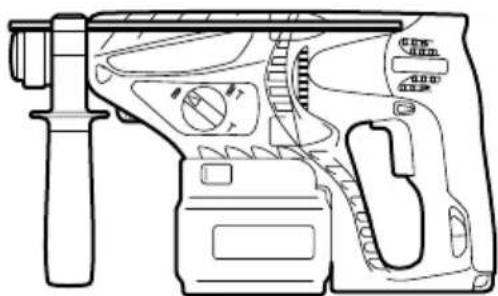

KÄYTTÖOHJE DH 24DVA HITACHI

Lue ohjeet huolellisesti ennen käyttöä.

	Suomi English
1	Ladattava paristo Rechargeable battery
2	Salpa Latch
3	Pariston ohjainraide Guide rail of battery
4	Työnnä Push
5	Kotelo Housing
6	Vedä ulos Pull out
7	Paina sisää Insert
8	Kotelon ohjauskisko Guide rail of housing
9	Markkivalo Pilot lamp
10	Poranterä Drill bit
11	SDS-plus kara Part of SDS-plus shank
12	Etusuojus Front cap
13	Lukitusrengas Grip
14	Pölykuppi Dust cup
15	Pölynkerääjä (B) Dust collector (B)
16	Muuttovipua Change lever
17	“ ” merkki “ ” mark
18	“ ” merkki	“ ” mark
19	“ ” merkki	“ ” mark
20	“ ” merkki	“ ” mark
21	Painopainike Push button
22	Eteenpäin pyöritys	Forward rotation
23	Taaksepäin pyöritys	Reverse rotation
24	Ei pyöri	Does not rotate
25	Paina (R) puolta.	Push the (R) side
26	Paina (L) puolta.	Push the (L) side
27	Keskiasento	Center position
28	(R) merkki	(R) indication
29	(L) merkki	(L) indication
30	Kaavio nähtynä kahvan puolelta	Diagram seen from the handle side
31	Poraistukka	Drill chuck
32	Istukanpidin	Chuck adapter
33	Syvyysmitari	Depth gauge
34	Asennusreikä	Mounting hole
35	Sivukädensija	Side handle
36	Terä	Bit
37	Istukka	Socket
38	Kartiokaran sovituskanta	Taper shank adapter
39	Kiila	Cotter
40	Kannatin	Rest
41	Vaihtonuppi	Shift knob
42	Tehotila	“POWER” mode
43	Säästötila “SAVE” mode

	Symboler⚠️VARNINGNedan visas de symbolersom används för maskinen.Se till att du förstår vad debetyder innan verktygetanvänds.	Symboler⚠️ADVARSELDet følgende visersymboler, som anvendes formaskinen. Vær sikker på, atdu forstår deres betydning,inden du begynder at brugemaskinen.	Symboler⚠️ADVARSELFølgende symboler brukesfor maskinen. Sørg for åforstå betydningen av dissesymbolene før maskinen tas ibruk.
	Läs alla säkerhetsvarningaroch alla instruktioner.Underlåtenhet att följavarningarna ochinstruktionerna nedan kanresultera i elstötar, brandoch/eller allvarliga skador.	Læs allesikkerhedsadvarsler oginstruktioner.Det kan medføre elektriskstød, brand og/eller alvorligpersonskade, hvis alleadvarslerne oginstruktionerne nedenforikke overholdes.	Les alle advarsler ogsikkerhetsinstruksjoner.Hvis du ikke følger alleadvarsler og instruksjonerkan bruk av utstyret resulterei elektrisk støt, brann og/elleralvorlig personskade.
	Gäller endast EU-länderElektriska verktyg får intekastas i hushållssoporna!Enligt direktivet 2002/96/EGsom avser äldre elektriskoch elektronisk utrustningoch dess tillämpning enligtnationell lagstiftning skauttjänta elektriska verktygsorteras separat ochlämnas till miljövänligåtervinning.	Kun for EU-landeElværktøj må ikkebortskaffes somalmindeligt affald!I henhold til deteuropæiske direktiv 2002/96/EF om bortskaffelse afelektriske og elektroniskeprodukter og gældendenational lovgivning skalbrugt elværktøj indsamlesseparat og bortskaffes påen måde, der skånermiljøet mest muligt.	Kun for EU-landKast aldri elektroverktøy ihusholdningsavfallet!I henhold til EU-direktiv2002/96/EF om kasserteelektriske og elektroniskeprodukter og direktivetsiverksetting i nasjonal rett,må elektroverktøy som ikkelenger skal brukes, samlesseparat og returneres til etmiljøvennliggjenvinningsanlegg.
	Symbolit⚠️VAROITUSSeuraavassa on näytettykoneessa käytetyt symbolit.Varmista, että ymmärrätniiden merkityksen ennenkuin aloitat koneen käytön.	Symbols⚠️WARNINGThe following showsymbols used for themachine. Be sure that youunderstand their meaningbefore use.
	Lue kaikki turvallisuuttakoskevat varoitukset jakaikkiohjeet.Jos varoituksia ja ohjeita einoudateta, on olemassasähköiskun, tulipalon ja/taivakavan henkilövahingonvaara.	Read all safety warningsand all instructions.Failure to follow thewarnings and instructionsmay result in electric shock,fire and/or serious injury.
	Koskee vain EU-maitaÄlä hävitä sähkötyökaluatavallisen kotitalousjätteenmukana!Vanhoja sähkö- jaelektroniikkalaitteitakoskevan EU-direktiivin2002/96/ETY ja senmaakohtaisten sovellustenmukaisesti käytetytsähkötyökalut ontoimitettavaongelmajätteenkeräyspisteseen jaohjattavaympäristöystävälliseenkierrätykseen.	Only for EU countriesDo not dispose of electroctools together withhousehold waste material!In observance of EuropeanDirective 2002/96/EC onwaste electrical andelectronic equipment andits implementation inaccordance with nationallaw, electric tools that havereached the end of their lifemust be collectedseparately and returned toan environmentallycompatible recyclingfacility.

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

WARNING

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu sähkötyökalu-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelypaikka siistinä ja hyvin valaistuna.

Onnettomuuksia sattuu herkemmin epäsiisteissä tai pimeissä ympäristöissä.

b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, esimerkiksi paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.

Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset poissa käyttäessäsi sähkötyökalua.

Keskittymisen puute voi aiheuttaa herpaantumisen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään.

Älä käytä jakorasioita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeiden pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin.

Maadoitetun pinnan koskettaminen lisää sähköiskun vaaraa.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle.

Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua tai irrota pistoketta vetämällä johdosta.

Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista.

Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa.

Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten.

Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien käyttö tarvittaessa vähentää henkilövahinkojen vaaraa.

c) Estä koneen käynnistyminen vahingossa. Varmista, että virtakytkin on pois päältä - asennossa ennen yhdistämistä virtalähteeseen ja/tai paristoyksikköön sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä.

Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua voi hallita oikein odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä irtonaisia vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia. Ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai paristoyksikkö sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen asettamista säilytykseen.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistymisen vaaraa.

d) Säilytä sähkötyökalut lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.

e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät.

Jos sähkötyökalu vahingoittuu, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ottaen samalla huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla Tietyntyypiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa.

b) Käytä sähkötyökaluja vain erityisesti niitä varten määrättyjen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen oikosulkeminen yhteen voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, akusta voi roiskua nestettä. Vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta roiskunut neste voi aiheuttaa ärtymistä tai palovammoja.

6) Huolto

a) Anna osaavan huoltoteknikon korjata sähkötyökalu käyttäen alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena.

TURVATOIMET

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

JOHDOTTOMAN PORAVASARAN TURVALLISUUSVAROITUKSET

1. Käytä kuulosuojaimia.

Kova melu voi heikentää kuuloa.

1. Käytä laitteen mukana toimitettuja lisäkahvoja. Hallinnan menettämisestä saattaa olla seurauksena henkilövahinkoja.

2. Jos käytät laitetta taukoamatta, laite saattaa ylikuumeta, mikä vahingoittaa moottoria ja kytkintä, anna laitteen levätä noin 15 minuutin ajan.

3. Poratessasi kattoon, lattiaan tai seiniin, varo sähköjohtoja ja kaapeleita.

4. Kun pariston käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta sen hankit. Älä heitä kulunutta paristoa menemään.

5. Äläkoske poranterään porauksen aikana tai välittömästi sen päätyttyä. Poranterä kuumenee laiteen Käytön aikana ja terää koskeiminen saattaa aiheuttaa vakavan palovamman.

6. Pidä aina sähkölaitteen rungon kädensijasta ja sivukädensijasta lujasti kiinni. Muuten syntyvävastavoima johtaa epätarkkaan ja jopa vaaralliseen käyttöön.

7. Käytä pölysuojainta Alä hengitä porauksesta tai siselöinnistä muodostuvaa vaarallista pölyä. Pöly voi vaarantaa oman ja muiden lähellä olevien terveyden.

8. Lataa akku aina lämpötilassa 0–40°C. Jos akku ladataan lämpötilassa alle 0°C, se voi latautua liikaa, mikä on vaarallista. Akku ei lataudu lämpötilassa yli 40°C. Lataamisen kannalta paras lämpötila on 20–25°C.

9. Älä käytä laturia yhtäjaksoisesti. Suoritettuasi latauksen, odota noin 15 minuuttia, ennen seuraavaa latausta.

10. Huolehdi, ettei mitään roskia tai likaa pääse pariston kytkentäaukkoon.

11. Älä koskaan irroita mitään osia paristosta tai laturista.

12. Älä aiheuta oikosulkua ladattavaan patteriin. Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja „ylikuumenemisen, joka vaurioittaa pariston.

13. Alä koskaan heitä paristoa tuleen. Jos paristo syttyy palamaan, se saattaa räjähtää.

14. Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

15. Kuluneen pariston käyttö vahingoittaa laturia.

TEKNISET TIEDOT

SÄHKÖPORA

Malli DH24DVA
Kuormittamaton nopeus säästö- tai tehotilassa			0 - 520 min ^-1 / 0 - 1050 min ^-1
lskunopeus täydellä kuormituksella säästö- tai tehotilassa			0 - 2200 min ^-1 / 0 - 4500 min ^-1
Teho	Poraus Teräs	Tilli 24 mm
		13 mm
		Puu 30 mm
	Drivkraft Puuv	aus 6,2 mm (halkaisija)	× 40 mm (pituus)
Ladattava paristo EB2430HA: Ni-MH, 24 V (3,0			EB2420: Ni-Cd, 24 V (2,0 Ah, 20 kennoa)Ah, 20 kennoa)EB2433X: Ni-MH, 24 V (3,3 Ah, 20 kennoa)
Paino			4,1 kg

○Älä käytä säästötilaa poratessasi puuterällä. Muutoin moottori voi palaa.

LATURI

Malli UC24YFB
Latausjännite 24V
Paino 0,6 kg

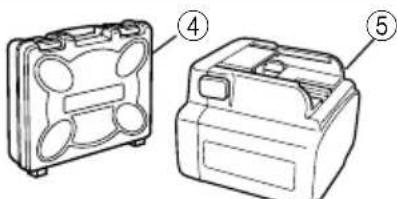

VAKIOVARUSTEET

DH24DVA (BFK)(HFK)(XFK)
	1 Sivukädensija....12 Syvyysmitari....13 Laturi....14 Muovinen kotelo....1
DH24DVA (2BFK)(2HFK)(2XFK)
	1 Sivukädensija....12 Syvyysmitari....13 Laturi....14 Muovinen kotelo....15 Ylimääräinen paristo....1

Vakiovarusteet saattavat muuttua ilman eri ilmoitusta.

LISÄVARUSTEET (myydään erikseen)

1. Paristo (EB2420, EB2430HA, EB2433X)

Saattaa olla kätevää pitää muutamia paristoja varastossa.

2. Reikien poraus (poraus + vasarointi)

○Poranterä (kartiovarsi) ja kartokaran sovituskanta

Poranteä (kartiovarsi)

Kartiokaran sovituskanta (SDS Pluskara)

Kartion käytto Sopiva	poranterä
Morsekartio (No. 1)	Poranterä (kartiovarsi)	11,0 ~ 17,5 mm
Morsekartio (No. 2)	Poranterä (kartiovarsi) 21,5 mm
A-kartio	Lisävarusteisiin kuuluu A-kartion ja B-kartion muotoinen kartiokaran sovituskanta, mutta ei siihen kuuluvaa poranterää.
B-kartio

○13 mm vasaporan kiinnitin ja Istukan avain

( Iskuporan suora ) varsiterä )

13 mm vasaporan kiinnitin (SDS pluskara)

3. Ankkurin asentamien (poraus- + vasarointi)

○Ankkurin asentamislaite (vasaraporaukseen)

Ankkurin asentamislaite (vasaraporaukseen) (SDS pluskara)

○Ankkurin asentamislaite (käsinvasarointia varten)

Ankkurin asentamislaite (käsinvasarointia varten)

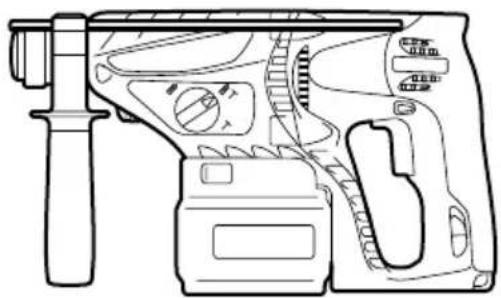

4. Pulttien asetus kemiallisella ankkurilla (poraus- + vasarointi)

(Myynnisä oleva standardi pistoke)

(SDS-plus kara)

12,7 mm kemiallisen ankkurin sovitin 19 mm kemiallisen ankkurin sovitin

5. Murtaminen (vain vasarointi)

Kuulakärki (pyöreä tyyppi) (SDS-plus kara)

Kuulakärki (nelikulmainen tyyppi) (SDS-plus kara)

6. Vaon kaivaminen ja reunustus (vain vasarointi)

Kylmätaltta (SDS-plus kara)

Leikkuri (SDS-plus kara)

7. Uurto (vain vasarointi)

Uurtotaltta (SDS-plus kara)

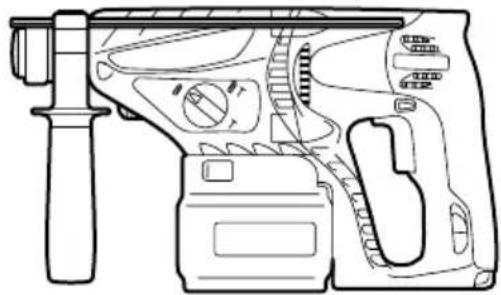

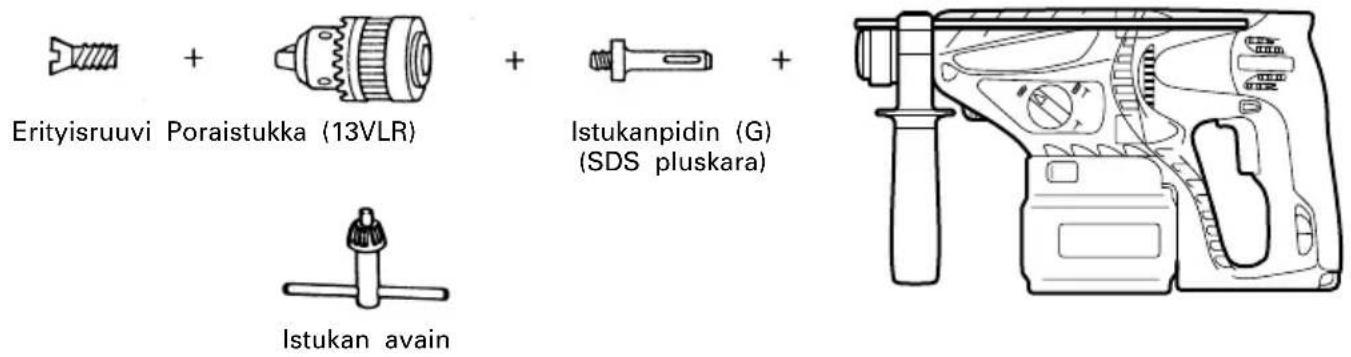

8. Reikien poraus ja puuruuvien ruuvaus (ainoastaan poraus)

○Poraistukka, istukanpidin (G) ja istukan avain.

Erityisruuvi Poraistukka (13VLR)

Istukanpidin (G) (SDS pluskara)

Istukan avain

9. Reikien poraus (ainoastaan poraus)

Poraistukka (13VLA) Istukanpidin (D) (SDS pluskara)

Istukan avain

○ Teräkseen tai puuhun porattaessa: 13 mm poraistukka (istukan avain mukaanlukien) ja istukka.

10. Ruuvaaminen (ainoastaan poraus)

Terän No.

Istukanpidin (D) (SDS pluskara)

Terän No. Ruuvin koko Kokonaispituus
No.2 3-5 mm 25 mm
No.3 5-8 mm 25 mm

11. Pölykuppi, Pölynkerääjä (B)

Pölykuppi

Pölynkerääjä (B)

Lisävarusteet saattavat muuttua ilman eri ilmoitusta.

KÄYTTÖMAHDOLLISUUDET

Poraus ja vasarointitoiminto

○ankkurireikien poraus

○reikien poraus betoniin

○reikien poraus tiiliin

Poraus

○Teräkseen tai puuhun poraus (lisälaitteilla)

○Kiinnitettäessä kone- tai puuruuveja (lisävarusteiden avulla)

Vain vasarointi

○Betonin kevyt talttaus, uran kaivaminen ja reunustus

PARISTON POISTO JA ASENNUS

1. Akun poisto

Tartu kahvaan tiukasti ja irrota akku painamalla sen salpoja kuvissa 1 ja 2 esitetyllä tavalla.

HUOMIO

Älä aiheuta akkuun oikosulkua.

2. Akun asentaminen

Asenna akku paikoilleen kohdistamalla akun ja rungon ohjauskiskot toisiinsa. Varmista, että akku on tiukasti paikoillaan.

LATAUS

Ennen poran käyttöä lataa paristo seuraavien ohjeiden mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan Kun verkkojhto on liitetty, laturin merkkivalo vilkkuu punaisena. (1 sekunnin välein).

2. Akun asettaminen latauslaitteeseen

Aseta akku latauslaitteeseen kuvassa 3 esitetyllä tavalla. Varmista, että akku on kunnolla latauslaitteessa.

3. Lataaminen

Kun paristo asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on latautunut, merkkivalo vilkkuu punaisena (1 sekunnin välein) (Katso Taulukkoa 1).

(1) Merkkivalon tiedotukset

Merkkivalon tiedotukset näkyvät Taulukosta 1 laturin ja ladattavan parison kunnon mukaan.

Taulukko 1

Merkkivalon tiedotukset
Ennen latausta	Vilkkuu(PUNAINEN)	Palaa 0,5 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)
Ladattaessa	Palaa(PUNAINEN)	Palaa jatkuvasti
Lataus suoritettu	Vilkkuu(PUNAINEN)	Palaa 0,5 sekunnin ajan. Ei pala 0,5sekunnin ajan. (Sammuu 0,5 sekunniksi)
Lataus mahdotonsuorittaa	Värisee(PUNAINEN)	Palaa 0,1 sekunnin ajan. Ei pala 0,1sekunnin ajan. (sammuu 0,1 sekunniksi)	Paristo tai laturi toimiihuonosti.
Lataus mahdotonsuorittaa	Palaa(VIHREÄ)	Palaa jatkuvasti	Pariston lämpötila onkorkea, mikä estäälataamisen.

(2) Mitä tulee ladattavan pariston lämpötilaan Ladattavien paristojen lämpötilat näkyvät alla olevasta taulukosta. Kuumentunetita paristorja tulee jäähdyttää jonkin aikaa, ennen kuin niitä ladata.

Taulukko 2

Paristotyyppi paristo voidaan	Lämpötilat joissa ladata
EB2420 -5°C - 60°C
EB2430HA, EB2433X 0°C - 45°C

(3) Tietoja latausajasta

Latausaika määräytyy akun tyypin mukaan taulukossa 3 esitetyllä tavalla.

Taulukko 3 Latausaika (20°C Kämmössä)

Akkutyyppi Latausaika
EB2420 Noin 50 minuuttia
EB2430HA Noin 70	minuuttia
EB2433X Noin 75	minuuttia

HUOMI: Latausaika vaihtelee riiippuen lämpötilasta ja virtalähteen jännitteestä.

4. Irrota laturin verkkojohto vaihtovirtapistorasiasta

5. Pidä laturista kiinni lujasti ja vedä akku pois HUOM

Käytön jälkeen irrota paristot laturista ja laita ne turvalliseen säilöön.

Mitä tulee sähkön tuotantokykyyn uusien paristojen ollessa kyssessä jne.

Koska uusien paristojen ja kauan käyttämättöminä olleiden paristojen sisäinen kemiallinen aineosa ei aktivoidu, sähkön tuotantokyky saattaa olla alhainen paristoja ensimmäisiä kertoja käytettäessä. Tämä on väliaikainen ilmiö. Normaali latausaika palautuu lataamalla paristoja 2–3 kertaa.

Kuinka paristot saa toimimaan kauemmin.

(1) Lataa paristot ennen kuin ne täysin tyhjenevät. Kun tunnet työkaiun tehon heikkenevän, sammuta se ja lataa paristo. Mikäli jatkat tällöin käyttöä ja kulutat sähkövirtaa, paristo vahingoittuu ja sen kestoikä lyhenee.
(2) Älä lataa korkeissa lämpötiloissa. Ladattava paristo on kuuma heti käytön jälkeen. Jos paristo ladataan heti käytön jälkeen, sen sisäinen kemiallinen ainesosa heikkenee ja paristoikä lyhenee. Anna pariston jäähtyä hetken aikaa.

VAROITUS

○Jos akku on lämmennyt heti käytön jälkeen tai esim. auringonvalossa tms., sen merkkivalo ei kenties pala punaisena. Anna akun silloin jäähtyä ja aloita lataus vasta sitten.
○Jos merkkivalo vilkkuu punaisena nopeasti (noin 0,2 sekunnin välein), katso onko laturin akun asetusaukossa vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, on mahdollista, että joko akku tai laturi on epäkunnossa. Vie ne valtuutettuun huoltoon.
○Koska kestää noin 3 sekuntia ennen kuin sisäinen mikrotietokone varmistaa että laturilla UC24YFB ladattava paristo on ulkona, odata ainakin 3 sekuntia ennen kuin laitat sen uudelleen sisään ja jatkat lataamista. Jso paristo laitetaan sisään 3 sekunnin kuluessa, se ei lataudu kunnolla.

ENNEN KÄYTTÖÄ

1. Poranterän kiinnittäminen (kuvat 4 ja 5) HUOMIO

Tarkista onnettomuuksien välttämiseksi, että virta on sammutettu virtakytkimestä.

HUOMAUTUS

Kun käytät esimerkiksi poranterien kaltaisia työkaluja, varmista, että ne ovat valmistajan hyväksymiä.

(1) Puhdista poranterän varsi.
(2) Kiinnitä poranterä istukkaan kiertämällä sitä, kunnes se lukittuu (kuva 4).
(3) Tarkista liitos vetämällä terää.
(4) Poranterä irrotetaan vetämällä kahva nuolen suuntaan ja ottamalla terä ulos.

2. Varmista, että paristo on asianmukaisesti paikallaan

3. Pölynkerääjän tai pölykupin asentaminen (B) (lisävarusteita) (kuvat 6 ja 7)

Kun käytät vasaraporaa ylöspäin, kiinnitä siihen pölykuppi tai pölynkerääjä pölyn ja putoavien roskien keräämiseksi. Tämä helpottaa käyttämistä.

○Pölykupin asentaminen Käytä pölykuppia kiinnittämällä se poran terään kuvassa 6 esitetyllä tavalla.
Kun käytetään suuren halkaisijan omaavaa terää, suurenna pölykupin keskiaukkoa tällä vasaraporalla.

○Pölynkerääjän (B) asennus Kun käytät pölynkerääjää (B), asenna pölynkerääjä (B) terän päästä sovittamalla se kahvan rakoon (Kuva. 7).

VAROITUS

○Pölykuppi ja pölynkerääjä (B) on tarkoitettu käytettäviksi vain sementin porauksessa. Älä käytä niitä porattaessa puuta tai metallia.

○Työnnä pölynkerääjä (B) kokonaan päälaitteen kiinnitinosaan.

○Kun vasapora kytketään pölynkerääjän (B) ollessa irti sementin pinnasta, pölynkerääjä (B) pyörii yhdessä poran terän kanssa. Kytke virta painettuasi pölykupin sementin pintaan. (Kun käytetään pölykuppia kiinnitettäessä yli 190 mm pituinen poran terä, pölynkerääjä (B) ei pääse koskettamaan sementin pintaa ja se pyörii. Käytä siis pölynkerääjää (B) kiinnittämällä se kokonaispitundeltaan 166 mm, 160 mm ja 110 mm pituisiin poranteriin.)

○Tyhjennä pölynkerääjä (B) aina 2–3 reiän porauksen jälkeen.

○Aseta poran terä takaisin paikalleen pölynkerää-jän (B) irrottamisen jälkeen.

4. Ruuvausterän valinta

Jotta ruuvin kannat tai terät eivät vahingoittuisi, valitse ruuvin kannan halkaisijaan sopiva terä.

5. Tarkista terän pyörimissuunta (Kuva 9)

Terä pyörii myötäpäivään (takaa katsottuna) painettaessa painopainikkeen R-puolta (Kuva 9-a). Painopainikeen L-puolta painetaan haluttaessa terän pyörivän vastapäivään (Kuva 9-b).

Moottori ei pyöri, jos painopainike on keskiasennossa (Kuva 9-c).

6. Jatkuva poraus

Yhden latauksen jälkeen betoniseinään porattavien reikien määrä ilmenee taulukkoa 4.

Taulukko 4

Teränläpimitta(mm)	Syvyys(mm)	Suurin mahbollinenporausteho (reikää)
		EB2420 E	B2430HA E	B2433X
6,5 75	115 125
8,5 45	70 75
12,5 40	55 60
14,5	60	30 45 50
18 15	25 28
24 5 7	8

Nämä tiedot ovat viitteeksi. Porattavien reikien määrä riippuu käytetyn terän terävyydestä ja porattavan betonin laadusta.

VAROITUS

Jos käytät laitetta taukoamatta, laite saattaa ylikuumeta, mikä vahingoittaa moottoria ja kytkintä. Anna laitteen levätä noin 15 minuutin ajan.

KÄYTTÖ

1. Katkaisimen käyttö

○Liipaisimen painaminen saa poran pyörimään. Pora pysähtyy, kun liipaisin vapautetaan.

○Vasaraporan pyörintänopeutta voi säätää liipaisimen painallusvoiman avulla. Kevyellä painamisella pyörintä on hidasta ja kasvaa liipaisimen painamisen voimakkuuden myötä.

○Kun vapautat liipaisimen, jarru pysäyttää pyörimisen heti.

2. Poraus ja vasarointi

Kytke "poraus + vasarointi" -toiminto kiertämällä muuttovipua siten, että "►" -merkki asettuu "IT -merkin kohdalle. (Kuva 8)

(1) Asenna poranterä.

(2) Paina poranterä porattavaa materiaalia vasten ja paina liipaisinta kuvassa 10 esitetyllä tavalla.

(3) Vasaraporaa ei tarvitse painaa voimakkaasti. Riittää, kun painetaan sen verran, että porausjätteet irtoavat.

HUOMIO

Jos poranterä osuu rakenteissa oleviin rautatankoihin, poranterä pysähtyy heti, jolloin vasaraporan runko voi kääntyä. Pidä siksi tukevasti kiinni sivukädensijasta kuvassa 10 esitetyllä tavalla.

3. Vain poraus

Kytke "vain poraus" -toiminto kääntämällä muuttovipua siten, että "►" -merkki asettuu "«" -merkin kohdalle. (Kuva 8)

Toimi seuraavien ohjeiden mukaan halutessasi porata puuta tai metallia (käytä lisävarusteina saatavia poraistukkaa ja istukanpidintä).

Poraistukan ja istukanpitimen asennus (Kuva 11).

(1) Kiinnitä poraistukka istukanpitimeen.

(2) SDS-plus kara on sama kuin poranterä. Katso asennusohjeet kohdasta "Poranterän asennus".

HUOMIO

○Liiallinen voimankäyttö ei helpota työtä vaan kuluttaa poranterää ja lyhentää laitteen käyttöaikaa.

○Poranterä saattaa joskus katketa, kun terää vedetään ulos valmiiksi poratusta reiästä. Käytä irrotettaessa kevyttä työntöliikettä.

○Älä yritä käyttää poraa poraukseen ja vasarointiin, jos poraistukka ja istukanpidin ovat kiinnitettyinä poraan. Tällainen käyttö lyhentää poran kaikkien osien käyttöikää huomattavasti.

4. Puuruuvien ruuvaus (Kuva 13)

(1) Sopivan ruuvin vääntöterän valinta Käytä ristipääruuveja, mikäli mahdollista, koska terä helposti lipsahtaa uraruuvin kannasta.

(2) Puuruuvien vääntö Ennen kuin alat vääntää puuruuveja, tee ensin ruuveille sopivat relat puualusttan. Aseta terä kannan uriin ja kierrä kevyesti ruuvi reikään.

VAROITUS

Ole huolellinen kun teet sopivaa reikää ruuville ottaen huomioon puukappaleen kovuuden. Jos reikä on liian pieni tai matala vaatien turhan paljon vääntöä, puuruuvin kierre saattaa vahingoittua.

5. Vain vasarointi

Kytke "vain vasarointi" -toiminto kiertämällä muuttovipua siten, että "►" -merkki asettuu "T" -merkin kohdalle. (Kuva 8)

(1) Asenna kuulakärki tai kylmätaltta.

6. Syvysmittarin käyttö (Kuva 12)

(1) Irrota sivukädensijan nuppi ja aseta syvyysmittasi sivukädensijan kiinnitysaukkoon.
(2) Säädä syvyysmittarin asento reiän syvyyden mukaisesti ja kiristä nupin pultti tiukasti.

7. Poranterän (kartiokaran) ja kartiokaran sovituskannan käyttö

(1) Asenna kartiokaran sovituskanta vasaraporaan (kuva 14).
(2) Asenna poranterä (kartiokara) kartiokaran sovituskantaan (Kuva 14).
(3) Kytke laitteeseen virta ja poraa reikä.
(4) Jos haluat irroittaa poranterän (kartiokaran), työnnä sokka kartiokaran sovituskannan loveen, aseta poran alle kannattimet ja kopauta sokkaa vasaralla (Kuva 15).

8. Vaihtaminen säästö- ja tehotilojen välillä

Voit lisätä tai vähentää poran vasarointivoimaa käyttötarkoituksen mukaan käyttämällä säätönuppia kuvassa 16 esitetyllä tavalla.

Säädä voima käyttötarkoituksen mukaan.

(1) Vasarointivoima on pienempi säästötilassa.
Tämä estää pieniä poranteriä, joiden halkaisija on alle 5 mm, taipumasta tai katkeamasta.
(2) Vasarointivoima on suurempi tehotilassa.
○Tässä tilassa voi porata reikiä nopeasti ja tehokkaasti käyttämällä yli 5 mm:n halkaisija omaavia poranteriä.
○Tässä tilassa voi porata reikiä puuhun tai metalliin.

HUOMIO

Alä poraa reikiä puuhun säästötilassa.

Muutoin moottori voi palaa, sillä se jumiutuu helposti tehon ollessa vähäinen.

VOITELU

Tässä vasaraporassa käytetään matalaviskositeettista voiteluainetta, joten sitä voi käyttää pitkään tarvitsematta vaihtaa voiteluainetta. Ota yhteys lähimpään huoltopisteseen, jos voiteluainetta valuu irronneen ruuvin reiästä.

Alä käytä vasaraporaa, jos sitä ei ole voideltu. Muutoin sen käyttöikä lyhenee huomattavasti.

VAROITUS

Porassa tulee käyttää vain suositeltua rasvaa (FG-6A). Mikäli käytetään muuta rasvaa, laitteen suorituskyky saattaa laskea. Ota yhteys huoltohenkilökuntaamme, kun haluat vaihtaa poraasi uuden rasvan.

HUOLTO JA TARKISTUKSET

1. Laitteen tarkistus

Koska tylsä terä vähentää tehokkuuttaa ja saattaa aiheuttaa vaurioita porassa, teroita tai uusi terä heti kun huomaat kulumista.

2. Kiinnitysruuvien tarkistus

Tarkista säänöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laimminlyönti voi aiheuttaa vaaratilanteen.

3. Moottorin huolto

Moottorin käämi on sähkötyökalun sydän. Huolehdi siitä, ettei käämi vahingoitu tai kastu öljyyn tai veteen.

4. Ulkopinnan puhdistus

Jos sähkötyökalu on tahraantunut, puhdista se kuivalla ja pehmeälla tai saippuaveteen kostutetulla rievulla. Älä käytä kloriittiia, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

5. Säilytus

Säilytä sähkötyökalu lasten ulottumattomissa, paikassa, jossa lämpötila ei ylitä 40°C.

6. Huolto-osalista

A: Kohtanr.
B: Koodinr.
C: Käytetty nr.
D: Huomautuksia

HUOMAUTUS

Hitachi-sähkötyökalujen korjaukset, muutokset ja tarkastukset on teetettävä valtuutetussa Hitachi-huoltokeskuksessa.

Osalista on hyödyllinen, kun se annetaan yhdessä työkalun kanssa valtuutettuun Hitachi-huoltokeskukseen korjausta tai huoltoa pyydettäessä. Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

MUUTOKSET

Hitachi-sähkötyökaluja parannetaan ja muutetaan jatkuvasti niin, että niihin saadaan sisällytettyä uusin teknologia. Tästä johtuen jotkut osat (esim. koodinumerot ja/tai ulkonäkö) saattavat muuttua ilman ennakkoilmoitusta.

HUOM

Koska HITACHI jatkuvasti kehittää tuoteitaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.

Tietoja ilmavälitteisestä melusta ja tärinästä

Saavutetut mitta-arvot määritettiin EN60745-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan.

Mitattu A-painotteinen ääniteho: 103 dB (A)

Mitattu A-painotteinen äänipainearvo: 92 dB (A)

KpA-toleranssi: 3 dB (A)

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma)

EN60745 mukaan määritettyinä.

Tärinäpäästöarvo ah, HD = 17,6 m/s²

Epävarmuus K = 1,5 m/s²

Piikkaus:

Tärinäpäästöarvo ah, Cheq = 14,2 m/s²

Epävarmuus K = 2,7 m/s²

VAROITUS

○Tärinäpäästöarvo sähkötyökalun varsinaisen käytön aikana voi poiketa annetusta arvosta työkalun käyttötavasta riippuen.
○Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi) määrittämiseksi.

GENERAL POWER TOOL SAFETY WARNINGS

WARNING
