DH 24PA - Boremaskin HITACHI - Gratis bruksanvisning og manual

Produkttype	Rotasjonshammer
Modell	DH 24PA
Merke	Hitachi
Strømforsyning	AC 230V, 50/60Hz
Effekt	800 W
Turtall uten belastning	0-1050 rpm
Slagfrekvens	0-4600 bpm
Maksimal borekapasitet (betong)	24 mm
Maksimal borekapasitet (stål)	13 mm
Maksimal borekapasitet (tre)	30 mm
Chucktype	SDS-Plus
Vekt	2.3 kg
Mål (L x B x H)	360 x 85 x 210 mm
Variabel hastighetsutløser	Ja
Forover/bakover rotasjon	Ja
Sikkerhetskopling	Ja
Vibrasjonskontroll	Vibrasjonsdempende sidehåndtak
Støvutsug	Kompatibel med valgfritt støvsamler
Vedlikehold	Rengjør ventilasjonsspalter, smør chucken månedlig
Tilgjengelighet av reservedeler	Messingholder, kullbørste, bryterenhet tilgjengelig

Ofte stilte spørsmål - DH 24PA HITACHI

Hva er maksimal boredybde i betong for Hitachi DH 24PA?

Maksimal boredybde i betong er 24 mm. For dypere hull, bruk et lengre bor og rengjør hullet periodisk.

Kan DH 24PA brukes til meisling?

Ja, DH 24PA har en hammer-only modus for lett meisling. Drei modusvelgeren til hammer-symbolet og bruk et SDS-Plus meiselbor.

Hvordan bytter jeg SDS-Plus-boret?

Trekk tilbake chuckhylsen, sett inn boret til det klikker, slipp deretter hylsen for å låse. For å fjerne, trekk hylsen tilbake og trekk ut boret.

Hvilken type fett bør jeg bruke til DH 24PA?

Bruk Hitachi-fett eller et litiumbasert fett til slagmekanismen. Påfør en liten mengde på borskaftet og inni chucken periodisk.

Hvordan justerer jeg det ekstra sidehåndtaket?

Løsne klemmen ved å dreie håndtaket mot klokken. Skyv håndtaket til ønsket posisjon på kragen, stram deretter med klokken.

Hvorfor stopper boret mitt plutselig under drift?

Sikkerhetskoplingsmekanismen aktiveres for å forhindre momentrykk. Reduser trykket og sørg for at boret ikke er fastklemt. Hvis det utløser ofte, sjekk for binding.

Hvor ofte bør jeg bytte kullbørster?

Inspiser kullbørster hver 50. time med bruk. Bytt når de er slitt ned til 6 mm lengde. Bruk kun ekte Hitachi-børster.

Kan jeg bruke en 2-pinners skjøteledning med DH 24PA?

Ja, men sørg for at ledningen er vurdert for verktøyets strøm og er i god stand. For utendørs bruk anbefales en vanntett skjøteledning.

Hva er riktig måte å oppbevare boret på?

Oppbevares på et tørt sted, rengjør støv, og hold chucken lett smurt. Fjern batteriet hvis trådløs, men DH 24PA er med ledning, så rull ledningen løst.

Hvor finner jeg serienummeret på DH 24PA?

Serienummeret finnes på typeskiltet festet til borets kropp, nær strømledningens innføring. Det brukes til garanti og delidentifikasjon.

BRUKSANVISNING DH 24PA HITACHI

4. Brytning (borrning med slag)

Spetsjärn (endast rund typ) (SDS-plus nacke)

(2) Ätdragning av träskruvar

Konus Passende bor
Morse taper (No. 1) Bor	(med konusskaft) 11,0 ~ 17,5 mm
Morse taper (No. 2) Bor	(med konusskaft) 21,5 mm
A-konus Konusadaptor til A-konus eller B-konus fås som ekstra tilbehør, men ikke bor hertil.
B-konus

9. Støvkop, Støvsamler (B)

Støvkop

Støvsamler (B)

10 Smørefedt A

500g (i dåse)

70g (i grøn tube)

30g (i grøn tube)

7. Anvendelse af borebits (knoisk skaft) og konusskaftadapteren

(1) Monter konusskaftadapteren på borehammeren. (Fig. 11).

(2) Monter boret (konisk skaft) på konusskaftadapteren. (Fig. 11).

Slå altid strømmen fra og tag stikket ud af stikkontakten.

(1) Monter borekronen på borekroneskaftet (Fig. 13).

Smør gevindet på borekroneskaftet for at lette afmonteringen.

(2) Monter borekroneskaftet på borehammeren (Fig. 14).

(1) Sæt stikket i stikkontakten.

Information om luftbåren støj og vibration.

Når elektriske verktøy brukes, må grunnleggende sikkerhetsregler alltid følges for å redusere faren for brann, elektrisk sjokk og personskader. I tillegg gjelder følgende.

Les alle disse anvisningene før produktet tas i bruk og ta vare på anvisningene.

For trygg og sikker drift:

1. Hold arbeidsområdet rent. Et rotete område og benk gjør at ulykker skjer lettere.

2. Ta hensyn til arbeidsområdet.

Unngå farlige omgivelser.

Elektroverktøy må ikke brukes på steder hvor det er fare for at det kan oppstå brann eller eksplosjon.

1. Forsikre deg mot elektrisk sjokk. Unngå at kroppen kommer i kontakt med jordete overflater. (dvs. rør, radiatorer, komfyrer, kjøleskap.).

2. Hold barn unna. La ikke uvedkommende røre verktøy eller ledninger. Alle besøkende må holdes unna arbeidsområdet.

3. Lagring av maskinen. Når verktøyet ikke er i bruk, bør det lagres på et tørt sted som er høyt oppe eller som kan låses—ute av barns rekkevidde.

4. Overbelast ikke maskinen. Den gjør jobben bedre og sikrere i den hastigheten den er laget for.

5. Bruk passende maskin. Press ikke små maskin eller smått utstyr til å gjøre jobben til en kraftig maskin. Bruk ikke verktøy for noe det ikke er laget til. For eksempel, bruk ikke sirkelsag til skjæring av greiner ellr tømmerstokker.

6. Bruk korrekte klær, Bruk ikke løse klær eller smykker som kan sette seg fast i bevegende deler. Gummihansker og fottøy som ikke glir anbefales for utendørs arbeide. Langt hår må dekkes godt.

7. Bruk vernebriller. Dessuten ansikts- eller støvmaske hvis kuttearbeidet er støvende.

8. Kople til støvsugingsutstyret.

Hvis det følger med utstyr for tilkopling av støvsugings- og oppsamlingsutstyr, må disse koples forsvarlig fast på verktøyet.

1. Mishandle ikke ledningen. Bær aldri maskinen etter ledningen og rykk aldri i ledningen for å få den ut av stikkontakten. Hold ledningen vekk fra varme, olje og skarpe kanter.

2. Fest arbeidsstykket med klemmer eller skrustikke. Dette er sikrere enn å bruke hendene, og det gir deg begge hender fri til å betjene maskinen.

3. Strekk deg aldri for langt ut. Sørg alltid jor riktig fotstilling og god balanse.

4. Hold maskinen nøye vedlike. Hold alltid verktøyene skarpe og rengjor dem for beste og sikreste resultat. Følg instruksjonen for smøring og skift av tilbehør. Inspiser verktøyets ledninger med visse mellomrom og hvis de er skadet, må de repareres av autoriserte service-folk. Inspiser også skjøteledninger med visse mellomrom og skift de ut dersom de er skadet. Hold håndtakene tørre, rene og fri for olje og fett.

5. Fjern alle verktøyene når maskinen ikke er i bruk, før service, når du skifter utstyr som blader, bor, sagblader etc.

6. Fjern justeringsnøklene. Gjør det til en vane å kontrollere at nøklene er fjernet fra maskinen før du starter den.

7. Unngå tilfeldig starting. Bær aldri maskinen med fingrene på bryteren. Pass på at bryteren er slått av när stikkontakten settes i.

8. Ved utendørs bruk med skjøteledning. Når maskinen brukes utendørs, må skjøteledning, beregnet til utendørs bruk, benyttes.

9. Vær oppmerksom. Se hva du gjør. Bruk sunn fornuft. Bruk aldri verktøyet når du er trett.

10. Sjekk ødelagte deler. Før videre bruk må beskyttere eller andre ødelagte deler undersøkes nøye for å se om de fungerer normalt og utfører de funksjoner de er laget for. Sjekk justeringen på bevegende deler, at bevegende deler kan bevege seg fritt, brudd på deler, montering og eventuelle andre ting som kan ha innvirkning på verktøyets operasjon. Beskyttere eller andre ødelagte deler må repareres forsvarlig eller skiftes ut ved et autorisert service center dersom ikke annet er indikert i denne bruksanvisningen. La et autorisert service center skifte ut defekte brytere. Bruk ikke verktøyet dersom bryteren ikke kan slå strømmen på og av.

11. Advarsel!

Bruk av annet utstyr eller tilbehør enn det som er anbefalt i denne bruksanvisningen, medfører en viss fare for personskader.

1. Reparasjon av verktøyet må overlates til kvalifiserte fagfolg. Dette verktøyet er i overensstemmelse med relevante sikkerhetskrav. Reparasjoner må bare utføres av fagfolk som bruker originale reservedeler, ellers kan det resultere i betydelig fare overfor brukeren.

FORHOLDSREGLER VED BRUK AV SLAGBOREMASKINEN

1. Bruk øreplugger for å beskytte ørene ved bruk.

2. Rør ikke boren ved eller like etter bruk. Boren blir veldig varm ved bruk og kan forårsake forbrenning.

3. Før skjæring, banking eller boring inn i vegg, tak eller gulv, må du forsikre deg om at det er ingen elektriske ledninger eller rør innenfor.

4. Hold alltid godt fast i både hoved-og sidehåndtaket på maskinen.

Ellers kan motkraften som oppstår resultere i unøyaktig eller til og med farlig arbeid.

SPESIFIKASJONER

* Se etter på produktets detaskilt etter som det kan variere etter hvilket strøk en er i.

STANDARD TILBE∅R

(1) Kasse (av formpress - plast) 1 stk
(2) Sidehåndtak 1 stk
(3) Dypmåler 1 stk

Standard tilbehør kan endres uten ytterligere varsel.

TILLEGGSUTSTYR (selges separat)

1. Boring av forankringshull (rotasjon og slag)

○ Drillbor (slank skaft)

Drillbor (konusskaft) og konusskaftadapter

Utvendig diam.

11,0 mm

12,3 mm

12,7 mm

14,3 mm

14,5 mm

17,5 mm

21,5 mm

Konustype Tilkoplingsbor
Morse-konus (nr. 1) Dril	bor (konusskaft) 11,0 ~ 17,5 mm
Morse-konus (nr. 2) Dril	bor (konusskaft) 21,5 mm
A-konus Konusskaftadapter utformet A-konus eller B-konus medfølger som ekstrautstyr, men ikke boret.
B-konus

○13 mm slagbore-chuck og chucknøkkel

Til boreoperasjoner när det brukes rettlinjet bor til boring med slag med hammerbor.

2. Festing av bolt

3. Stor diam. hullboring (Rotasjon + slag)

○Senter bolt, kjernebor, kjerneborskaft, og glideplate

Senterbolt Kjernebor	(utvendig diam.) Core bit shank
-	(A)	25 mm29 mm	(A)
Senterbolt (A) 35 mm		32 mm Kjerneborskaft
		38 mm
Senterbolt (B) (B)		45 mm50 mm	Kjerneborskaft (B)
Bruk ikke kjernebor med utvendig diamenter på 25 mm oh 29 mm	med glideplate(Glideplaten er ikke utstyrt med kjernebor med utvendig diameter på 25 mm og 29 mm.)Kjerneborskaft

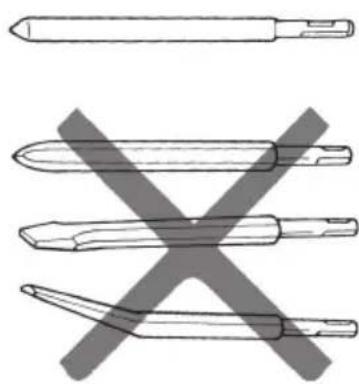

4. Knuse-operasjon (rotasjon og slag)

Naglespiss (Kun rung type) (SDS-plusstange)

•

5. Boltplassering med kjemisk anker (rotasjon og slag)

( Standard muffe som fås i varehandelen )

(SDS-plusstange) 12,7 mm Kjemisk anker-adapter 19 mm Kjemisk anker-adapter

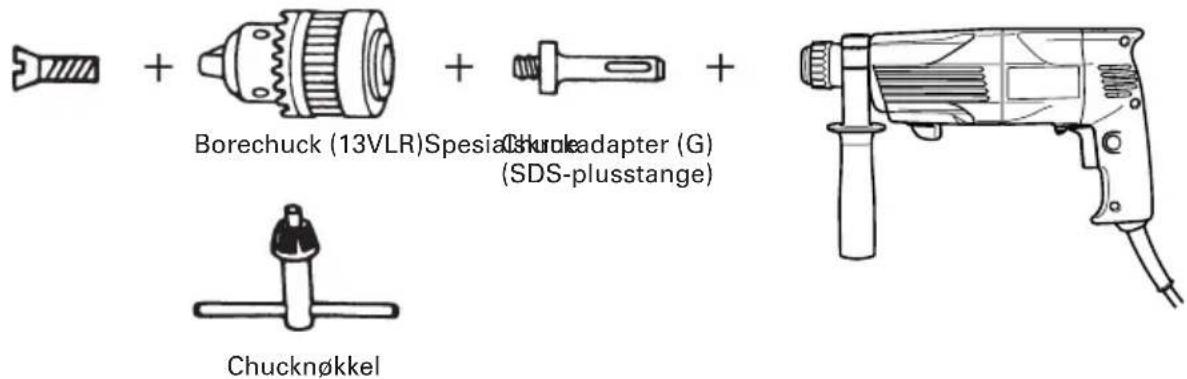

6. Boring av hull og iskruing av skruer

○Borechuck, chuckadapter (G), spesialskrue og chucknøkkel

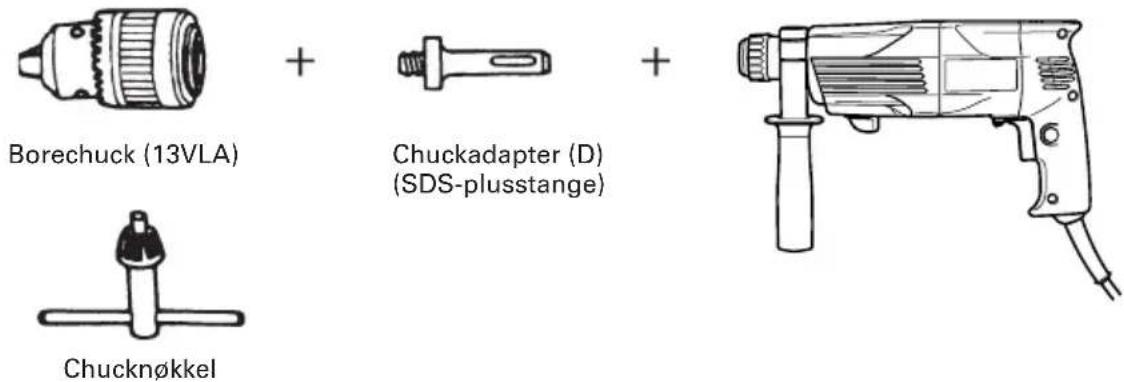

7. Boring av hull (kun rotasjon)

○13 mm borechuck (inkl. chucknøkkel) og chuck (til boring i stål eller tre.)

8. Drivskruer (kun rotasjon)

9. Støvkop, Støvsamler (B)

Støvkop

Støvsamler (B)

10. Hammerfett A

500g (på boks)

70g (i grønn tube)

30g (i grønn tube)

Tilleggsutstyret kan endres uten varsel.

BRUK

Rotasjon med slag

○Boring av hull til festebolt

○Boring av hull i betong

○Boring av hull i filser

Kun rotasjon

○Boring i stål eller tre

(med tilleggsutstyr)

○Stramming av maskinskruer, treskruer.

(med tilleggsutstyr)

SJEKK F∅R BRUK

1. Strømkilde

Pass på at strømkilden som skal benyttes stemmer overens med det som er angitt på dataskilet.

1. Strømbryter

Sørg for at strømbryteren står i OFF-stillingen. Hvis pluggen settes i stikkontakten med bryteren i ON-stillingen, kan verktøyet begynne å arbeide med engang og dette kan føre til en alvorlig ulykke.

1. Skjøteledning

Bruk en skjøteledning med en tilstrekkelig tylkkelse og merkekapasitet, når arbeidsområdet er fjernt fra strømkilden. Skjøteledningen må være så kort som mulig.

1. Montering av boren (Fig. 1)

(1) Drillboret (SDS-plusstange) monteres ved å dra grepet i pilens retning så lnagt det kan komme, som vist i Fig. 1, og så føre drillboret helt inn samtidig som det roteres.

(2) Når grepet slippes, sitter boret fast.

(3) Drillboret demonteres ved å dra grepet i pilens retning så langt det kan komme og så trekke boret ut.

1. Ved montering av støvkopp eller -samler (B) (Tilleggsutstyr) (Fig. 2, Fig. 3)

Når slagboremaskinen brukes til boring oppad, og støvsamleradapteren fjernes, monteres det en støvkopp eller støvsamler (B) til å samle opp støv og lignende for å gjøre arbeidet så enkelt som mulig.

○Slik moteres støvkoppen

Støvkoppen monteres til drillboret som vist i Fig. 2. Når det benyttes bor med stor diameter, gjøres senterhullet i støvkoppen større ved hjelp av slgboremaskinen.

○Montering av støvsamler (B)

Når støvsamler (B) skal brukes, plasseres den i enden av boret ved å passe den inn etter rillen på håndtaket. (Fig. 3)

ADVARSEL:

○Støvkoppen og støvsamler (B) er kun beregnet til å brukes ved boring i betong. Må ikke brukes ved boring i tre eller metall.

○Monter støvsamler (B) skikkelig gast til chuckdelen på selve maskinen.

○När maskinen slås på mens støvsamler (B) ikke er festet til betongflaten, vil støvsamler (B) rotere sammen med drillboret. Pass på å slå maskinen på etter å ha lagt støvkoppen inn mot betongen. (Når støvsamleren (B) brukes ved å montere et drillbor som er lengre enn 190 mm, vil støvsamleren (B) ikke kunne berøre betongflaten og vil derfor rotere.

Bruk defor støvsamler (B) sammen med drillbor som har en lengde på 166 mm, 160 mm eller 110 mm.)

○Støv og lignende kastes i støvsamleren (B) for hver andre eller tredje hull som bores.

○Sett drillboret på plass igjen när støvsamleren (B) er fjernet.

1. Valg av drillboren

Skruehoder og borer kan ødelegges hvis ikke en bor som passer til skruens diameter anvendes når skruen skrues inn.

1. Sjekk borens rotasjonsretning (Fig. 4)

Boren roterer med urvisere (sett fra baksiden) ved å tykke R-siden på spaken.

Spakens L-side trykkes inn for rotering mot urviseren.

BRUK AV SLAGBOREMASKIN

NB:

For å unngå ulykker må bryteren slås av og støpselet koples fra stikkontakten før drillbits og andre deler monteres eller demonteres på verktøyet. Strømbryteren må også slås av under pauser i arbeidet og etter at arbeidet er avsluttet.

1. Betjening av bryteren

(1) DH 24PA

Ved å dra avtrekkerbryteren ut og trykke inn stopperen, holdes bryteren inne for kontinuerlig maskindrift. Når en slår av kan stopperen frakoples ved å dra avtrekkerbryteren ut igjen.

(2) DH 24PB

Borbittens rotasjonshastighet kan reguleres trinnløst ved å variere hvor langt du klemmer avtrek-kerbryteren inn. Hastigheten er lav når bryteren kun klemmes lite grann inn, og øker deretter ettervert som du klemmer bryteren lengre inn. Kontinuerlig maskindrift oppnår du ved å klemme inn avtrekkerbryteren og trykke inn stopperen. For å stanse boremaskinen igjen, må du klemmen avtrekkerbryteren helt inn så stopperen trer ut av funksjon, dernest slippes avtrekkerbryteren så den går tilbake til den opprinnelge posisjonen.

1. Rotasjon og slag

Denne slagboremaskinen kan innstilles på rotasjon og slag ved å dreie velgerbryteren mot klokken til T-merket. (Fig. 5)

(1) Monter boret.

(2) Trykk inn utløserbryteren när boret er satt i boreposisjon. (Fig. 6)

(3) Det er ikke nødvendig å bruke krefter for å trykke inn boret. Det er nok å trykke den lett inn slik at støv kommer ut litt etter litt.

ADVARSEL:

Når boren støter på konstruksjonsstenger av jern, vil boren straks stoppe og maskinen synes bare å rotere. Derfor, ta tak i sidenhåndtaket og hold godt fast som vist i Fig. 6.

1. Kun rotasjon

Slagboremaskinen kan innstilles på rotasjon alene ved å dreie velgerbryteren med klokken til ⚠-merket. (Fig. 7) Til boring i tre-eller metallmaterialer ved å bruke den medfølgende borechuck og chuckadapter (tilleggsutstyr), er framgangsmåten følgende.

Montering av borechuck og chuckadapter: (Fig. 8)

(1) Monter borpatronen på patronadapteren.

(2) Delen på SDS-plusstangen er den samme som drillboret. Se derfor under "Montering av boret" vedrørende montering.

ADVARSEL:

○Bruk av ekstra styrke vil ikke bare påskynde arbeidet, men også føre til ødeleggelse av bore-spissen som resulterer i forkortet liv for slagboremaskinen.

○Borestykket kan sprette av när vektøyet dras ut av et ferdigboret hull. Når dette gjøres er det derfor viktig å bruke en støtende bevegelse.

○Maskinen må ikke brukes til boring av forankrigshull eller hull i betong när den kun er innstillt på rotasjonsfunksjon.

○Maskinen må ikke brukes i rotasjon-og slagfunksjon med borechuck og chuckadapter påmontert. Dette vil dramatisk forkorte brukstiden på hver av maskinens komponenter.

4. Når maskinskruer skal skrus i (Fig. 9)

Først settes boret på plass i holderen i enden på chickadapteren (D).

Deretter monteres chuck-adapteren (D) på verktøyet ved å følge fremgangsmåten som er beskrevet i 4 (1), (2), (3). Plasser spissen på boret i hullene i skruehodet, ta tak i hovedapparatet og skru skruen til.

ADVARSEL:

○Vis forsiktighet og ikke bor for lenge, skruene kan ødelegges med for mye styrke.

○Hold slagboremaskinen vinkelrett på skruehodet när en skrue skrus i; elles kan enten skruen eller boret ødelegges, eller det kan skje at ikke hele drivkraften overføres til skruen.

○Prøv aldri å bruke slagboremaskinen i rotasjons-eller slagfunksjon när chuck-adapter og bor er på.

5. Ikjoring av treskruer (Fig. 9)

(1) Velg en passende drillbor Benytt pluss-holdet skruer, dersom der er mulig, drillboren glir nemlig lett av hodene på minushodete skruer.

(2) Ikjøring av treskruer

○Før ikjøring av trekruer lages et førehull for dem på treplaten. Sett boren i hullet på skruehodet og kjør skruen forsiktig inn i hullet.

○Når slagboremaskinen har gått med lav hastighet en stund til en treskrue er delvis skudd inn i treet, trykker du litt kraftigere på bryteren slik at maksimal drivkraft oppnås.

ADVARSEL:

Ta hensyn til treets hardhet når du lager et førehull som passer til treskruen. Dersom hullet skal være spesielt lite eller grunt slik at det trenger ekstra styrke for å kjøre inn skruen, kan det skje at gjengene på treskruen ødelegges.

6. Bruk av dybdemåler (Fig. 10)

(1) Løsne knotten på sidehåndtaket og sett stopperen i monteringshullet på sidehåndtaket.

(2) Reguler dybdemålerposisjonen i samsvar med hullets dybde og skru deretter knotten godt til.

7. Bruk av boret (konusskaft) og konusskaftadapteren

(3) Slå på bryteren (ON), og bor et hull med den foreskrevne dybde.

(4) Boret (konusskaft) fjernes ved å plassere kilen i rillen på konusskaftadapteren og deretter slå på kilehodet med en hammer mens maskinen hviler på støtten. (Fig. 12)

BRUK AV KJERNEBOR (VED LITEN BELASTNING)

Når det skal bores store gjernnomslagshull brukes kjerneboret (ved liten belastning). I slike tilfeller brukes senterbolten og kjerneborskaftet som medfølger som tilleggsutstyr.

1. Montering

ADVARSEL:

Før montering av kjernebor, må bryteren alltid slås av (OFF) og støpslet taes ut av kontakten.

(1) Monter kjerneboret på kjerneborskaftet (Fig. 13). Smør gjengen på kjerneborskaftet for å forenkle demontering.

(2) Monter kjerneborskaftet på slagboremaskinen (Fig. 14).

(3) Før senterbolten inn i glideplaten til den stopper.

(4) Bring glideplaten i kontakt med kjerneboret, og drei glideplaten til venstre og høyre slik at den ikke faller av selv om boret brukes i nedoverretning. (Fig. 15)

2. Boring av hull (Fig. 16)

(1) Sett støpslet i stikk-kontakten.
(2) En fjær er bygd inn i senterbolten. Ved å presse den rett og forsiktig mot vegg- eller gulvflate, vil hele kjerneborspissens overflate få kontakt og hullboringen kan starte.
(3) Når hulldybden er omkring 5 mm, kan hullposisjonen bestemmes. Fjern så senterbolten og glideplaten og fortsett boringen.
(4) Bruk av ekstra styrke vil ikke bare påskynde arbeidet, men det vil føre til ødeleggelse av borespissen som resulterer i forkortet liv for slagboremaskinen.

ADVERSEL:

Når senterbolten og glideplaten fjernes må støpslet alltid taes ut av stikk-kontakten.

3. Demontering (Fig. 17)

En annen mulighet er å fjerne kjerneborskaftet fra boremaskinen og slå kraftig to, tre ganger med en hammer på kjerneborskaftets hode samtidig som kjerneboret holdes fast. Dermed vil gjengene løsne og boret kan demonteres.

SM∅RING

Fett med lav viskositet skal brukes på denne slagboremaskinen slik at den kan brukes over en lengre periode uten å måtte skifte smøring. Vennligst kontakt nærmeste service agent for skifting av smøring dersom smøring lekker fra løse skruer.

Bare den spesifiserte smøringen må brukes i denne maskinen, bruk av andre typer smøring vil kunne gi negativ virkning på maskinens funksjon. Vennligst kontakt våre service agenter for skifting av smøring.

1. Inspeksjon av boren

Da bruk av et sløv bor vil innvirke på effektiviteten og forårsake at motoren fusker, er det viktig å slipe eller skifte boret straks slitasje oppdages.

2. Inspeksjon av monteringsskruene:

Kontroller alle monteirngsskruene regelmessig og pass på at de er skikkelig skrudd til. Hvis noen av skruene er løse, må de skrus til omgående. Hvis dette ikke gjøres kan det forårsake alvorlige skader.

3. Vedlikehold av motoren

De viklede motordelene er selve "hjertet" i et elektrisk verktøy.

Hold nøye kontroll med at viklinger ikke er skadet og/eller våte av olje eller vann.

4. Inspeksjon av kullbørstene (Fig. 18)

Motoren benytter kullbørster som en forbruksdeler. Når de blir slitt ut, eller nærmer seg "slitasjegrensen", kan det forårsake motorproblemer. Når en bruker en kullbørste som stopper motoren automatisk vil motoren stanse når bøsten er utslitt.

Når dette skjer må begge kullbørstene skiftes ut med nye kullbørster med samme børste-nr som vist i figuren. I tillegg må alltid kullbørstene holdes rene, og man må se etter at de kan bevege seg fritt inne i børsteholderene.

5. Skiftning av kullbørste (Fig. 19)

○Demontering

(1) Løsne de tre skruene på håndtaksdekslet som deretter fjernes.
(2) Ta børsteholderen ut sammen med kullbørsten og pass samtidig godt på ikke å dra for kraftig i ledningene som er inne i børsteholderen.
(3) Trekk børstepissen tilbake og fjern kullbørsten fra børsteholderen.

○Montering:

(1) Plasser en ny kullbørste i børsteholderen og kople børstespissen til kullbørsten.
(2) Legg børsteholderen og andre deler på plass igjen, som vist i Fig. 19.
(3) Plasser ledningen i den angitte posisjon. Vær forsiktig så ikke ledningen kommer i kontakt med motorens armering eller roterende deler.
(4) Legg håndtaksdekslet på plass igjen og pass på at ikke ledningene kommer i klemme. Fest forsvarlig med de tre skruene.

ADVARSEL:

Følg fremgangsmåten nøye ved monteringen igjen etter å ha skiftet kullbørstene. Hvis innvendige ledninger og lign. Kommer i kontakt med den roterende delen (armering) eller hvis de hektes fast i håndtakdekslet, er det store sjanser for at brukeren kan få elektrisk støt.

Ved skifting av kullbørstene må kun deler som er nødvendig for skiftingen røres.

NB

På grunn av Hitachi's kontinuerlige forsknings-og utviklings-program kan oppgitte speskifikasjoner forandres uten ytterligere varsel.

Informasjon angående luftstøy og vibrasjon.

De målte verdier ble fastsatt i samsvar med EN50144.

Typisk A-veiet lydtrykksnivå: 90 dB (A).

Typisk lydeffektnivå: 103 dB (A).

Bruk hørselvern.

Typisk veiet rot betyr kvadratisk akselerasjonsverdi: 8,0 m/s².

SÄHKÖTYÖKALUJEN TURVALLISUUSSÄÄNNÖT

VAROITUS!
