DH 24PA - Pora HITACHI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kiertovasarapora
Malli	DH 24PA
Merkki	Hitachi
Virtalähde	AC 230V, 50/60Hz
Teho	800 W
Kuormittamaton nopeus	0-1050 rpm
Iskutiheys	0-4600 bpm
Suurin poraussyvyys (betoni)	24 mm
Suurin poraussyvyys (teräs)	13 mm
Suurin poraussyvyys (puu)	30 mm
Istukan tyyppi	SDS-Plus
Paino	2.3 kg
Mitat (P x L x K)	360 x 85 x 210 mm
Vaihtuvat nopeusohjain	Kyllä
Eteen-/taaksepäin kierto	Kyllä
Turvakytkin	Kyllä
Tärinänvaimennus	Tärinää vaimentava sivukahva
Pölynimuri	Yhteensopiva valinnaisen pölynkerääjän kanssa
Huolto	Puhdista ilmanvaihtoaukot, voitele istukka kuukausittain
Varaosien saatavuus	Messinkipidike, hiiliharja, kytkinkokoonpano saatavilla

Usein kysytyt kysymykset - DH 24PA HITACHI

Mikä on Hitachi DH 24PA:n suurin poraussyvyys betonissa?

Suurin poraussyvyys betonissa on 24 mm. Syvempiä reikiä varten käytä pidempää terää ja puhdista reikä säännöllisesti.

Voidaanko DH 24PA:ta käyttää taltanpuhallukseen?

Kyllä, DH 24PA:ssa on pelkkä vasara-toiminto kevyeen taltaukseen. Kierrä tilanvalitsin vasaran symbolin kohdalle ja käytä SDS-Plus-taltanterää.

Kuinka vaihdan SDS-Plus-terän?

Vedä istukkavaippaa taaksepäin, työnnä terä sisään, kunnes se naksahtaa, ja vapauta vaippa lukitaksesi. Poistaaksesi, vedä vaippaa taaksepäin ja vedä terä ulos.

Millaista rasvaa tulisi käyttää DH 24PA:lle?

Käytä Hitachi-rasvaa tai litiumpohjaista rasvaa iskumekanismille. Levitä pieni määrä teränvarteen ja istukan sisään säännöllisesti.

Kuinka säädän lisäsivukahvaa?

Löysää puristinta kiertämällä kahvaa vastapäivään. Liu'uta kahva haluttuun asentoon kauluksella ja kiristä myötäpäivään.

Miksi porani pysähtyy äkillisesti käytön aikana?

Turvakytkin aktivoituu estääkseen vääntöiskun. Vähennä painetta ja varmista, ettei terä ole jumissa. Jos se laukeaa usein, tarkista, ettei mikään sido.

Kuinka usein hiiliharjat tulisi vaihtaa?

Tarkista hiiliharjat 50 käyttötunnin välein. Vaihda ne, kun ne ovat kuluneet 6 mm pituuteen. Käytä vain alkuperäisiä Hitachi-hiiliharjoja.

Voinko käyttää 2-napaista jatkojohtoa DH 24PA:n kanssa?

Kyllä, mutta varmista, että johto on mitoitettu työkaluvirralle ja on hyvässä kunnossa. Ulkokäyttöön suositellaan vedenpitävää jatkojohtoa.

Mikä on oikea tapa säilyttää pora?

Säilytä kuivassa paikassa, puhdista pöly, ja pidä istukka kevyesti rasvattuna. Poista akku, jos langaton, mutta DH 24PA on johdollinen, joten kiedo johto löyhästi.

Mistä löydän DH 24PA:n sarjanumeron?

Sarjanumero sijaitsee tyyppikilvessä, joka on kiinnitetty poran runkoon lähellä virtajohdon tuloa. Sitä käytetään takuu- ja osatunnistukseen.

KÄYTTÖOHJE DH 24PA HITACHI

Lue ohjeet huolellisesti ennen käyttöä.

	Suomi English
1Poranterä Drill bit
2SDS-plus kara Part of SDS-plus shank
3Etusuojus Front cap
4Lukitusrengas Grip
5Pölysuojus Dust cup
6Pölynkerääjä (B) Dust collector (B)
7Vipu Lever
8Muuttovipua Change lever
9Poraistukka Drill chuck
10Istukanpidin Chuck adapter
11Istukanpidin (D) Chuck adapter (D)
12Terä Bit
13Istukka Socket
14Sivukädensija Side handle
15Syvyysmitari	Depth gauge
16Asennusreikä	Mounting hole
17Kartiokaran sovituskanta	Taper shank adapter
18Kiila	Cotter
19Kannatin	Rest
20Ydinterä	Core bit
21Ydinterän kara	Core bit shank
22Kierre	Thread
23Keskitappi	Center pin
24Ohjauslaatta	Guide plate
25Ydinterän kärki	Core bit tip
26Kulutusraja	Wear limit
27Hiiliharjan numero	No. of carbon brush
28Tavalinen hiiliharja	Usual carbon brush
29	Hiiliharja joka pysäyttää moottorin automaattisesti	Auto-stop carbon brush
30Harjanpidike	Brush holder
31Hiiliharja	Carbon brush
32Sisäjohdot	Internal wiring
33Kytkin	Switch

SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

WARNING!

Sähkötyökaluja käytettäessä tulee aina noudattaa perusturvallisuustoimenpiteitä, jotta tulipalon, sähköiskun ja henkilövaurioiden määrää voitaisiin pienentää.

Lue kaikki nämä ohjeet ennen kuin alat käyttää laitetta ja pidä ohjekirjanen tallessa.

Turvallista käyttöä varten toimi seuraavasti:

1. Pidä työskentelypaikka aina siistinä. Onnettomuuksia sattuu herkemmin epäsiistissä ympäristössä.

2. Valitse työskentelypaikka huolella.

Älä jätä sähkötyökaluja sateeseen.

Älä käytä työkalua kosteassa tai märässä paikassa. Pidä työskentelypaikka hyvin valaistuna.

Alä käytä sähkötyökaluja paikassa, jossa on tulipalo- tai räjähdysvaara.

1. Vältä sähköiskun vaaraa. Älä kosketa maadoitettuja pintoja. (esim. putkeja. lämpökennoja, liesiä, jääkaappeja).

2. Älä päästä lapsia koneiden lähettyville. Asiaankuulumattomien henkilöiden ei tule koskea työkaluihin tai jatkojohtoon. Kaikkien asiaankuulumattomien henkilöiden on syytä pysytellä turvallisen matkan päässä työpisteestä.

3. Pane käyttämättömät työkalut säilöön. Kun työkalua ei käytetä, säilytä se kuivassa paikassa, korkealla tai lukittavassa paikassa poissa lasten ulottuvilta.

4. Älä ylikuormita konetta. Sen suorituskyky on paras ja turvallisin sillä nopeudella, mikä sille on suunniteltu.

5. Käytä oikeata työkalua. Älä käytä pieniä konetta tai lisälaitteita tekemään suuritehoista työkalua vaativaa työtä. Älä käytä työkalua muuhun tarkoitukseen kuin siihen, mihin se on suunniteltu—esim. älä käytä sirkkelisahaa puun oksien ja runkojen sahaamiseen.

6. Käytä sopivia vaatteita. Irtonaiset vaatekappaleet ja korut voivat tarttua laitteen liikkuviin osiin. Ulkona työskennellessä suositellaan kumikäsineitä ja - jalkineita. Suojaa pitkät hiukset verkolla tai muulla suojapäähineellä.

7. Käytä suojalaseja. Lisäksi on syytä käyttää kasvotai pölysuojusta, mikäli työssä syntyy pölyä.

8. Liitä pölynpoistolaite.

Jos laitteessa on liitäntä pölynpoistimelle ja - kerääjälle, varmista että liitännät tulevat oikein ja niitä käytetään ohjeiden mukaan.

1. Älä väärinkäytä johtoa. Älä koskaan kanna työkalua johdosta tai nykäise sitä irti pistorasiasta johdosta pidellen. Älä pidä johtoa kuumassa, pidä se puhtaana öljystä ja poissa terävistä kulmista.

2. Kiinnitä työkapale. Käytä pihtejä tai ruuvipenkkiä pitämään työkappale paikoillaan. Se on turvallisempaa kuin pidellä sitä käsin paikoillaan. Näin molemmat kädet vapautuvat työkalun käyttämiseen.

3. Älä kurkottele. Seiso vakaasti tasapainossa koko työskentelyn ajan.

4. Pidä työkalut hyvässä kunnossa. Pidä ne koko ajan terävinä je puhtaina turvallisimman työtuloksen varmistamiseksi. Noudata kaikkia tarvikkeiden

voitelusta ja vaihdosta annettuja ohjeita. Tarkista sähköjohdot ajoittain ja jos niissä ilmenee vikoja, anna valtuutetun huoltohenkilön korjata ne. Pidä kädensijat puhtaina ja kuivina, äläkä päästä niihin öljyä tai rasvaa.

1. Katkaise työkaluista virta. Katkaise virta työkaluista, kun niitä ei käytetä, kun miitä huolletaan, kun vaihdetaan osia kuten teriä, poranteriä, leikkureita jne.

2. Poista säätöön tarvitut avaimet koneesta ennen sen käynnistämistä. Ota tavaksi tarkistaa aina ennen laitteen käynnistämistä, että kaikki avaimet ja muut säätöön tarvittavat työkalut on poistettu koneesta.

3. Varo käynnistämästä konetta vahingossa. Älä kanna pistokkeella kytkettävää konetta pitäen sormea kytkimellä. Varmista, että kytkin on OFF-asennossa, kun kytket pistokkeen pistorasiaan.

4. Jos konetta käytetään ulkona jatkojohdon kanssa, tulee jatkojohdon olla suojamaadoitettu ja tarkoitettu ulkokäyttöön.

5. Käytä sähkötyökaluja aina mitä suurinta varovaisuutta noudattaen,äläkä koskaan käytä niitä kun olet väsynyt, jolloin huomiokykysi ei ole parhaimmillaan.

6. Tarkista vaurioituneet osat. Jos esim. suojalaite tai jokin muu osa on vaurioitunut, se tulee tarkistaa huolellisesti ja varmistaa, että se toimii ja suoriutuu sille asetettujen vaatimuksien mukaan ennenkuin laitetta käytetään uudelleen. Tarkista liikkuvien osien liikeratojen toiminta ja osien tiukkuus ja asennus; varmista, etteivät mitkään koneen osat ole rikkoutuneet sekä tarkista kaikki muut mahdolliset viat, jotka saattavat heikentää koneen toimintaa. Valtuutetun huoltoliikkeen tulee korjata tai vaihtaa kaikki vioittuneet osat ennen laitteen käyttöä, ellei tässä ohjekirjasessa muualla toisin mainita. Anna valtuutetun huoltoliikkeen vaihtaa myös vialliset kytkimet. Älä käytä työkalua ellei virta kytkeydy päälle ja pois päältä kytkintä käyttämällä.

7. Varoitus!

Muiden kuin tässä ohjekirjasessa mainittujen lisälaitteiden ja osien käyttö saattaa aiheuttaa vakavan onnettomuuden.

1. Työkalun korjaus on jätettävä ammattilaisen tehtäväksi.

Tämä sähkötyokalu on yhdenmukainen vastaavien työkalujen kanssa.

Korjauksen saa suorittaa ainoastaan siihen työhön koulutettu henkilö, joka niinikään käyttää aitoja varaosia. Jos näin ei toimita, käyttäjä saattaa joutua suureen vaaraan.

HUOMIOI ENNEN VASARAPORAN KÄYTTÖÄ

1. Käytä korvatulppia työkalua käyttäessäsi.

2. Aläkoske poranterään porauksen aikana tai välittömästi sen päätyttyä. Poranterä kuumenee laitteen käytön aikana ja terään koskeiminen saattaa aiheuttaa vakavan palovamman.

3. Ennenkuin alat porata seiniin, kattoon tai lattioihin varmista, että porattavalla kohdalla ei ole sähkökaapeleita tai-johtoja.

4. Pidä aina sähkölaitteen rungon kädensijasta ja sivukädensijasta lujasti kiinni. Muuten syntyvävastavoima johtaa epätarkkaan ja jopa vaaralliseen käyttöön.

TEKNISET TIEDOT

Molli DH24PA DH24PB
Jännite (alueittain)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)
Ottoteho 620W*
Kuormittamaton nopeus 1050/min. 0 – 1050/min
Iskunopeus täydellä kuormituksella 4400/min
Teho: Betoni 3,4 – 24 mmTeräs 13 mmPuu 32 mm
Paino (ilman johotoa ja sivukädensijaa) 2,3 kg

* Älä unohda tarkistaa tuotteen nimikilpeä, koska siinä saattaa olla eroja maasta riippuen.

VAKIOVARUSTEET

(1) Kotero (Valetusta muovista) 1
(2) Sivukädensija 1
(3) Syvyysmitari .... 1

Vakiovarusteet saattavat muuttua ilman eri ilmoitusta.

LISÄVARUSTEET (myydään erikseen)

1. Reikien poraus (poraus + isku)

○ Poranterä (Ohut kara)

Poranterä (Ohut kara)

Ohuen karan sovitin (SDS-plus kara)

Poranterä (Ohut kara)
Ulkohalkaisija	Vapaa pituus	Kokonaispituus
3,4 mm	45 mm	90mm
3,5 mm

○ Poranterä (kartiovarsi) ja kartiokaran sovituskanta

Poranteä (kartiovarsi)

Kartiokaran sovituskanta (SDS-plus kara)

Kartion käytto Sopiva poranterä
Morsekaritio (No. 1) Poranterä (kartiovarsi) 11,0 ~		17,5 mm
Morsekaritio (No. 2) Poranterä (kartiovarsi) 21,5 mm
A-kartio Lisävarusteisiin	kuuluu A-kartion ja B-kartionmuotoinen kartiokaran sovituskanta, mutta ei poranterää.
B-kartio siihen kuuluvaa

○13 mm vasaporan kiinnitin ja Istukan avain

Poraukseen käytettäessä suoraa varsiterää vasaraporalla tapahtuvaan iskuporaukseen.

(Iskuporan suora varsiterä)

13 mm vasaporan kiinnitin (SDS-plus kara)

2. Ankkurin asentaminen

○Ankkurin asentamislaite (sähkövasaraporalle)

Ankkurin asentamislaite (SDS-plus kara) (sähkövasaraporalle)

Kokonaispituus: 160 260 mm

○Ankkurin asentamislaite (käsinvasarointia varten)

3. Suurien reikien poraus (poraus + isku)

○Keskitappi, ydinterä, ydinterän kara ja ohjauslaatta

Keskitappi Ydinterä (ulkohalk.) Ydinterän kara
-	(A)	25 mm29 mm	(A)
Keskitappi (A) 35 mm		32 mm Ydinterän kara38 mm
Keskitappi (B) (B)		45 mm50 mm	Ydinterän kara (B)
Älä käytä ydinteriä, joiden ulkohalkaisija on 25 mm ja 29 mm	ohjauslaatalla(ohjauslaatta ei ole valmistettu ydinterille, joiden ulkohalkaisija on 25 mm ja 29 mm.)

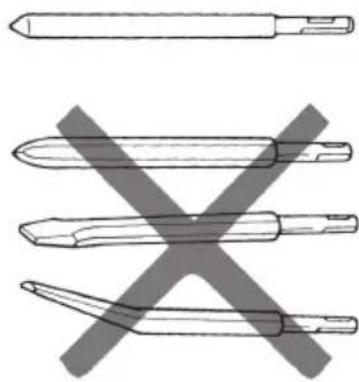

4. Murtaminen (poraus + isku)

Kuulakärki (Vain pyöreä tyyppi) (SDS-plus kara)

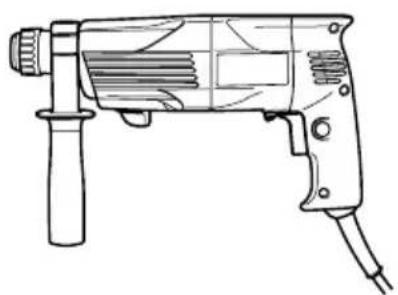

5. Pulttien asetus kemiallisella ankkurilla (poraus + isku)

6. Reikien proaus ja puuruvien ruuvaus (ainoastaan poraus)

○Poraistukka, istukanpidin (G), erityisruuvi ja istukan avain.

7. Reikien poraus (ainoastaan poraus)

○ Teräkseen tai puuhun porattaessa: 13 mm poraistukka (istukan avain mukaanlukien) ja istukka.

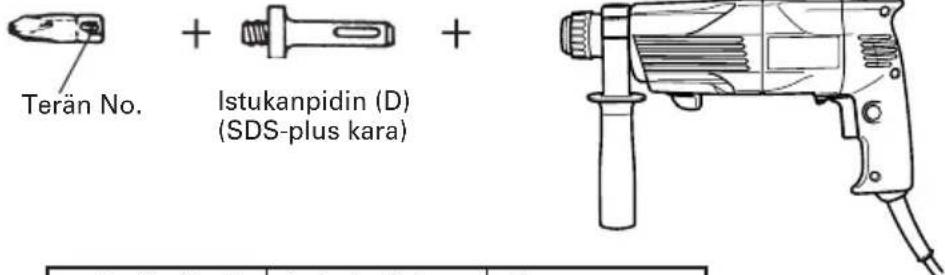

8. Ruuvaaminen (vain kierto)

Terän No. Ruuvin koko Kokonaispituus
No. 2 3 – 5 mm 25 mm
No. 3 6 – 8 mm 25 mm

9. Pölykuppi, Pölynkerääjä (B)

Pölykuppi

Pölynkerääjä (B)

10. Vasaravoide A

500g (purkissa)

70g (vihreässä putkessa)

30g (vihreässä putkessa)

Lisävarusteet saattavat muuttua ilman eri ilmoitusta.

KÄYTTÖMAHDOLLISUUDET

Poraus ja isku

○ankkurireikien poraus

○reikien poraus betoniin

○reikien poraus tiiliin

Poraus

○Teräkseen tai puuhun poraus (lisälaitteilla)

○Kone-ja puuruuvien kiristys (lisälaitteilla)

ENNEN KÄYTTÖÄ OTETTAVA HUOMIOON

1. Virtalähde

Varmista, että käytettävä voimanlähde vastaa tuotteen tyyppikilvessä ilmoitettuja vaatimuksia.

2. Virrankatkaisin

Varmista, että kytkin on OFF-asennossa (poispäältä). Mikäli pistoke kytketään pistorasiaan koneen ollessa ON-asennossa, työkalu käynnistyy välittömästi ja aiheuttaa vaaratilanteen.

3. Jatkojohto

Kun työskennellään kaukana voimalähteestä, käytä riittävän paksua ja tehokasta jatkojohtoa. Jatkojohdon tulisi olla niin lyhyt kuin vain käytännössä on mahdollista.

4. Poranterän asennus (Kuva 1)

(1) Poranterä (SDS-plus kara) kiinnitetään vetämällä kahva nuolen suuntaan Kuvan 1 osoittamalla tavalla ja työntämällä poranterä niin syvälle kuin se menee samalla sitä pyörittäen.

(2) Poranterä lukkiutuu paikoilleen, kun vapautat kahvan.

(3) Poranterä irrotetaan vetämällä kahva nuolen suuntaan ja ottamalla terä ulos.

5. Asennettaessa pölykuppi tai pölynkerääjä (B) (Lisävarusteet) (Kuva. 2, Kuva. 3)

Kun vasaporaa käytetaan pystysuorissa poraustöissä pölynkerääjän adaptorin ollessa irrotettu, asenna pölykuppi tai pölynkerääjä (B) pölyn ja roskien keäämistä varten.

○Pölykupin asennus

Käytä pölykuppia kiinnittämällä se poran terään kuvassa 2 näytetyllä tavalla.

Kun käytetään suuren halkaisijan omaavaa terää, suurenna pölykupin keskiaukkoa tällä vasaporalla.

○Pölynkerääjän (B) asennus

Kun käytät pölynkerääjää (B), asenna pölynkerääjä (B) terän päästä sovittamalla se kahvan rakoon. (Kuva. 3)

VAROITUS:

○Pölykuppi ja pölynkerääjä (B) on tarkoitettu käytettäviksi vain sementin porauksessa. Älä käytä niitä porattaessa puuta tai metallia.

○Työnnä pölynkerääjä (B) kokonaan päälaitteen kiinnitinosaan.

○Kun vasapora kytketään pölykerääjän (B) ollessa irti sementin pinnasta, pölynkerääjä (B) pyörii yhdessä poran terän kanssa. Kytke virta painettuasi pölykuppia sementin pintaan. (Kun käytetään pölykuppia kiinnitettäessä yli 190 mm pituinen poran terä, pölynkerääjä (B) ei pääse koskettamaan sementin pintaa je se pyörii.

Käytä siis pölynkerääjää (B) kiinnittämällä se kokonaispitundeltaa 166 mm, 160 mm ja 110 mm pituisiin poranteriin.)

○Tyhjennä pölynkerääjä (B) aina 2-3 reiän porauksen jälkeen.

○Aseta poran terä takaisin paikalleen pölynkerääjän (B) irrottamisen jälkeen.

6. Ruuvansterän valinta

Jotta ruuvin kannat tai terät eivät vahingoittuisi, valitse ruuvin kannan halkaisijaan sopiva terä.

7. Tarkista terän pyörimissuunta (Kuva 4)

Kun valintavipu on R-asennossa, pyörii terä myötäpäivään (koneen takaapäin katsoen).

L-asennossa pora pyörii vastapäivään.

KÄYTTÖ

HUOMIO:

Onnettomuuksien välttämiseksi täytyy virta katkaista ja johto ottaa irti pistorasiasta poranteriä ja muita osia asennettaessa tai vaihdettaessa. Virta tulee katkaista myös tauon ajaksi ja työn loputtua.

1. Katkaisimen käyttö

(1) DH 24PA

Paina laukaisukytkintä ja lukitusnappia. Kytkin pysyy päällä vaikka irrotat sormen. Tämä helpottaa jatkuvaa työskentelyä. Pysäyttääksesi poran paina liipaisinta uudelleen ja se vapautuu.

(2) DH 24PB

Pyörintänopeutta voidaan säätää liipaisimen painalluksella. Kevyellä painalluksella pyörintä on hidasta ja kasvaa liipaisimen painalluksen voimakkuuden myötä. Jatkuvan pyörinnän aikaansaamiseksi paina liipaisinta ja lukitsinta. Pysäyttääksesi poran paina liipaisinta uudelleen, mikä irroittaa lukitsimen ja liipaisin palautuu alkuperäiseen asentoonsa.

2. Poraus + isku

Vasaraporan voi säätää poraus ja isku-toiminnolle pyörittämällä valitsinvipua vastapäivään T-merkin kohdalle. (Kuva 5)

(1) Asenna poranterä.

(2) Paina poranterä porattavaa materiaalia vasten ja paina käynnistyskytkintä. (Kuva 6)

(3) Poraa ei tarvitse painaa voimakkaasti. Riittää, kun painetaan sen verran, että porausjätteet irtoavat vapaasti.

HUOM:

Jos poranterä osuu rakenteissa oleviin rautatankoihin porauksen aikana, poranterä pysähtyy automaattisesti ja se voi aiheuttaa vasaraporan rungon vääntymisen. Varmista, että pidät tukevasti kiinni sivukädensijasta työn aikana (Kuva 6).

3. Poraus

Vasaraporan voi säätää poraus-toiminnolle pyörittämällä valitsinvipua myötäpäivään -merkin kohdalle. (Kuva 7) Toimi seuraavien ohjeiden mukaan halutessasi porata puuta tai metallia käytä lisävarusteina saatavia poraistukkaa ja istukanpidintä (lisävarusteet).

Poraistukan ja istukanpitimen asennus: (Kuva 8)

(1) Kiinnitä poraistukka istukanpitimeen.

(2) SDS-plus kara on sama kuin poranterä. Katso asennusohjeet kohdasta "Poranterän asennus".

HUOM:

○Liiallinen voimankäyttö ei helpota työtä vaan kulutta poranterää ja lyhentää laitteen käyttloikää.

Oporanterä saatta joskus katketa kun terää vedetään ulos valmiiksi poratusta reiästä. Älä vedä poranterää ulos voimallisesti vaan käytä kevyttä työntöliikettä.

○Älä poraa ohjausreikiä tai betonia, jos laite on asetettu PORAUS-asentoon.
ÖÄlä käytä poraa poraukseen ja iskuun, jos poraistukka ja istukanpidin ovat kiinnitettyinä poraan. Tällainen käyttö lyhentää poran käyttöikää huomattavasti.

4. Koneruvien ruuvaaminen (Kuva 9)

Aseta ensin terä istukan (D) kiinnittimen päässä olevaan liittimeen.

Asenna seuraavaksi istukan (D) kinnitin kohdassa 4 (1), (2), (3) kuvatuilla toimenpiteillä, aseta terän kärki ruuvin päässä olevaan loveen, ota kiinni päälaitteesta ja kiristä ruuvi.

VAROITUS:

○Älä pitkitä työntöä ruuvia vasten, sillä se saattaa vahingoittua liiasta voimankäytöstä.
○Käytä vasaraperforaattia kohtisuorassa ruuvin päähän nähden ruuvattaessa, muutoin ruuvin päätai terä vahingoittuu tai ruuvausvoima ei välity täysin ruuviin.
○Älä yritä käyttää vasaraperforaattia kierrolla ja lyönnillä, kun istukan kiinnitin ja terä on kiinnitetty.

5. Puuruuvien ruuvaus (Kuva 9)

(1) Sopivan ruuvin vääntöterän valinta Käytä ristipääruuveja, mikäli mahdollista, koska terä helposti lipsahtaa uraruuvin kannasta.

(2) Puuruuvien vääntö

○Ennen kuin alat vääntää puuruuveja, tee ensin ruuveille sopivat relät puualusttan. Aseta terä kannan uriin ja kierrä kevyesti ruuvi reikään.

○Kun vasaraperforaattia on kierrätetty hitaalla nopeudella hetken aikaa niin, että puuruuvi on osittain ruuvautunut puuhun, ota lujemmin kiinni laukaisimesta, jotta saat parhaan mahdollisen ruuvausvoiman.

VAROITUS:

Ole huolellinen kun teet sopivaa reikää ruuville ottaen huomioon puukappaleen kovuuden. Jos reikä on liian pieni tai matala vaatien turhan paljon vääntöä. puurrvin kierre saattaa vahingoittua.

6. Syvysmittarin käyttö (Kuva 10)

(1) Löysennä sivukahvan nuppi ja aseta pidin sivukahvan asennusreikään.
(2) Säädä syvyysmittarin asento reiän syvyyden mukaisesti ja kiristä nupin pultti tiukasti.

7. Poranterän (kartiokaran) ja kartiokaran sovituskennan käyttö

(1) Asenna karitokaran sovituskanta vasaraporaan. (Kuva 11)
(2) Asenna poranterä (kartiokara) kartiokaran sovituskantaan. (Kuva 11)
(3) Kytke laitteeseen virta ja poraa reikä.
(4) Jos haluat irroittaa poranterän (kartiokaran), työnnä sokka kartiokaran sovituskannan loveen, aseta poran alle kannattimet ja kopauta sokkaa vasaralla. (Kuva 12)

YDINTERÄN KÄYTTÖ

(kevyelle kuormitukselle)

Kun halutaan porata suuria läpimeneviä reikjä, käytetään ydinterää (kevyelle kuormitukselle). Käytä silloin keskitappia ja ydinterän karaa, jotka ovat saatavissa lisävarusteina.

1. Asennus

HUOM:

Varmista, että kytkin on OFF (pois päältä) asennossa ja pistoke irroitettuna voimanlähteestä.

(1) Asenna ydinterä ydinterän karalle. (Kuva 13). Rasvaa ydinterän karan kierteet irroituksen helpottamiseksi.
(2) Asenna ydinterän kara vasaraporaan. (Kuva 14)
(3) Työnnä keskitappi ohjauslaattaan niin syvälle kuin se menee.
(4) Kiinnitä ohjauslaatta ydinterään ja käännä ohjauslaattaa oikealle ja vasemmalle. Ohjauslaatta ei nyt pääse putoamaan vaikka poran asento sen muuten sallisikin. (Kuva 15)

2. Reikien poraus (Kuva 16)

(1) Kiinnitä pistoke voimanlähteeseen.
(2) Keskitappi on varustettu jousella. Painamalla sitä kohtisuoraan ja kevyesti seinä-tai lattiapintaan, koko ydinterän kärki saa kontaktin porattavaan materiaaliin ja poraus voi alkaa.
(3) Reiän tarkan asennon ja paikan voi määrittää, kun porausreiän syvyys on n. 5 mm. Poista sitten keskitappi ja ohjauslaatta ydinterästä ja jatka reiän porausta.
(4) Liiallinen voimankäyttö ei helpota työtä vaan kuluttaa poranterää ja lyhentää laitteen käyttöikää.

HUOM:

Käännä kytkin aina OFF (pois päältä) asentoon ja irroita pistoke voimanlähteestä ennenkuin poistat keskitapin ja ohjauslaatan.

3. Irroitus (Kuva 17)

Poista porasta ydinterän kara ja lyö ydinterän karan päätä voimakkaasti vasaralla pari kolme kertaa, jolloin kierteet löystyvät ja ydinterän voi irroittaa.

VOITELU

Vasarapora tulisi voidella matalaviskoosisella rasvalla, jolloin sitä voi käyttää pitkään ilman rasvauksen uusimista. Ota yhteyttä lähimpään huoltohenkilöön, jos rasvaa valuu irronneen ruuvin reiästä.

Älä koskaan käytä vasaraporaa, jos sitä ei ole rasvattu huolellisesti. Tällöin tapahtuva käyttö lyhentää poran käyttöikää.

HUOM:

Porassa tulee käyttää vain suositeltua rasvaa. Mikäli käytetään muuta rasvaa, laitteen suorituskkyky saattaa laskea. Ota yhteys huoltohenkilökuntaamme, kun haluat vaihtaa poraasi uuden rasvan.

HUOLTO JA TARKISTUS

1. Poranterän tarkistus

Koska tylsän poranterän käyttö alenttaa poran tehokkuutta ja saattaa aiheuttaa moottorihäiriöitä, teroita tai vaihda poranterä heti, kun se on kulunut.

2. Kiinitysruuvien tarkistus

Tarkist säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

3. Moottorin huolto

Moottorin käämi on sähkötyökalun "sydän". Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

4. Hiiliharjojen tarkistus (Kuva 18)

Moottorin hiiliharjat ovat kuluvia osia. Kun hiiliharjat ovat kuluneet tai ovat lähellä "kulumisrajaa", se saattaa aiheuttaa moottorihäiriötä. Kun käyterään ns. Auto-hiiliharjoja, moottori pysähtyy automaattisesti. Kun moottori pysähtyy, vaihda

molemmat hiiliharjat uusiin. Varmista, että harjojen numerot ovat samat kuin kuvassa mainitut.

Pidä hiiliharjat aina puhtaina ja varmista, että ne liikkuvat vapaasti harjanpidikkeisä.

5. Hiiliharjan vaihto (Kuva 19)

○Irroitus:

(1) Irroita kahvansuojuksen kolme ruuvia ja irroita kahvansuojus.
(2) Nosta harjanpidike ulos yhdessä hiiliharjan kanssa. Tätä toimenpidettä suorittaessasi varo vetämästä harjanpidikkeen johtolankoja.
(3) Vedä ulos harjan kaapelikenkä ja irroita hiiliharja harjanpidikkeestä.

○Kokoonpano:

(1) Sijoita uusi hiiliharja harjanpidikeeseen ja kiinnitä kaapelikenkä hiiliharjaan.
(2) Palauta harjanpidike sekä muut osat alkuperäiseen asentoon kuten kuvassa 19.
(3) Aseta johtolanka oikeaan asentoon. Varo, ettei se pääse kosketuksiin ankkurin tai moottorin pyörivien osien kanssa.
(4) Aseta kädensijan suojus paikoilleen varmistaen ensin, että se ei purista johtolankaa. Kiinnitä suojus sitten paikoilleenkiristämällä sen kolme ruuvia tiukasti.

HUOM:

Kun kokoat konetta asetettuasi hiiliharjat paikoilleen, seuraa tarkoin näitä asennusohjeita. Jos konnen sisäiset johdot tai muut osat pääsevät kosketuksiin pyörivän osan kanssa tai jäävät kädensijan päällyksen väliin, koneen käyttäljää unkaa sähköiskun vaara. Kun vaihdat hiiliharjoja, älä kopeloi muita osia.

HUOM:

HITACHIn jakuvasta tutkimus- ja kehitysohjelmasta johtuen edellä esitettyihin voi tulla muutoksia ilman ennakkoimoitusta.

Tietoja ilmavälitteisestä melusta ja tärinästä

Saavutetut mitta-arvot määriteltiin EN50144-normin mukaan.

Tyypillinen A-painotteinen äänipainearvo: 90 dB (A). Tyypillinen ääniteho: 103 dB (A).

Käytä kuulonsuojaimia.

Tyypillinen painollisen juuren keskineliön kiihdytysarvo: 8,0 m/s ^2 .

GENERAL OPERATIONAL PRECAUTIONS

WARNING!
