Produkttype	Manuell rulleplenklipper (håndklipper)
Merke	Meec Tools
Modell	009208
Arbeidsbredde	40 cm
Klippehøydeområde	15–35 mm (4 justerbare posisjoner)
Vekt	7,5 kg
Drivkraft	Manuell (skyveoperasjon, ingen motor)
Maks gresshøyde for klipping	Opptil 10 cm
Tiltenkt bruk	Kun husholdningsplenklipping
Gressoppsamler inkludert	Ja (stoff/plast, festes til trommel og håndtak)
Håndtakstype	To-delt rørhåndtak med toppdel
Antall hjul	2 (ett på hver side)
Bladmateriale	Stål (bladtrommel og fast blad)
Montering nødvendig	Ja (håndtak, gressoppsamler, stropp)
Sikkerhetsfunksjoner	Advarselssymboler, sikkerhetsavstand, hold hender/føtter unna
Vedlikehold	Rengjør etter bruk, smør bevegelige deler, kontroller skruer, juster fast blad
Reservedeler	Kun produsent-anbefalte deler
Lagringstemperatur	5–30°C, tørt og frostfritt
Transport	Bær i håndtak, sikre mot bevegelse
Garanti	Standard Jula-garanti (se forhandler)
Produsent	Jula AB, Box 363, 532 24 SKARA, Sverige

Ofte stilte spørsmål - 009208 Meec Tools

Hvordan justerer jeg klippehøyden på Meec Tools 009208 plenklipperen?

Trekk ut fjærbelastede pinner (A) på begge sider og flytt dem til ønsket posisjon. Klipperen tilbyr fire høyder fra 15 til 35 mm. Sørg for at begge pinnene er i samme innstilling for jevn klipping.

Er Meec Tools 009208 plenklipperen egnet for høyt gress?

Ja, den kan klippe gress opptil 10 cm høyt. For best resultat, klipp regelmessig og unngå å klippe mer enn en tredjedel av gresshøyden om gangen.

Hvordan fester jeg gressoppsamleren?

Trykk rammen inn i rørene på gressoppsamleren, smekk så side- og bunntilbehøret over rammen. Til slutt sett gressoppsamleren på trommelen og fest den til håndtaket med medfølgende stropper.

Hvilket vedlikehold krever Meec Tools 009208?

Rengjør klipperen med en børste eller klut etter bruk. Kontroller og stram alle skruforbindelser regelmessig. Smør bevegelige deler som hjul og aksler. Inspiser bladtrommelen for slitasje og juster det faste bladet etter behov.

Hvordan justerer jeg det faste bladet?

Bruk vernehansker. Løsne justeringsmutterne (10 mm) på hver side, juster så det faste bladet til et ark papir plassert mellom trommelen og bladet blir klippet rent når du dreier hjulene fremover for hånd. Stram mutterne igjen.

Hva bør jeg gjøre hvis plenklipperen lager unormal lyd?

Sjekk etter løse skruforbindelser og stram dem. Inspiser bladet for fremmedlegemer eller skade. Hvis bladet er skadet, bytt det ut. Sørg også for at bladet er riktig justert.

Kan jeg bruke klipperen på vått gress?

Det anbefales å klippe gress bare når det er relativt tørt. Vått gress kan tette klipperen og føre til ujevn klipping.

Hvordan bør jeg oppbevare plenklipperen?

Oppbevar på et tørt, mørkt, frostfritt sted ved 5–30°C, utilgjengelig for barn. Fjern gressoppsamleren og brett håndtaket vertikalt for å spare plass. Oppbevar i originalemballasje hvis mulig.

Hvilke sikkerhetstiltak er avgjørende ved bruk av klipperen?

Bruk alltid vernehansker ved håndtering av blader. Hold hender, føtter og løse klær unna klippemekanismen. Hold barn og kjæledyr på trygg avstand. Vær oppmerksom på utkastede gjenstander.

Hvor kan jeg finne reservedeler til Meec Tools 009208?

Kontakt forhandleren (Jula) for reservedeler. Bruk kun deler anbefalt av produsenten for å sikre riktig passform og sikkerhet. Ikke prøv å slipe bladene selv; få dem byttet eller slipt av en fagperson.

BRUKSANVISNING 009208 Meec Tools

▲ Viktig! Les bruksanvisningen nøye før bruk. Ta vare på den for fremtidig bruk. (Oversettelse av original bruksanvisning)

INSTRUKCJA OBSŁUGI KOSIARKA RĘCZNA

Jula Norge AS, Solheimsveien 30, 1473 L∅RENSKOG

2019-10-09

© Jula AB

1

2

• Les disse anvisningene nøye før bruk og følg alle anvisninger og sikkerhetsanvisninger for å unngå skader på personer og/eller eiendom. Ta vare på disse anvisningene for fremtidig bruk. Anvisningene skal følge med produktet hvis det selges eller gis videre. Produsenten påtar seg ikke ansvar for skader som oppstår som følge av at disse anvisningene ikke følges.
• Hvis ikke alle anvisninger og sikkerhetsanvisninger følges, kan det oppstå alvorlig personskade. Ta vare på anvisninger og sikkerhetsanvisningene for fremtidig bruk.
• Les alle anvisninger nøye før bruk for å redusere faren for personskade.
• Hold personer og dyr i området på trygg avstand.

ADVARSEL!

• Knivene er skarpe – fare for kuttskader. Bruk vernehansker ved montering og/eller vedlikehold.
• Hold hender og føtter borte fra åpninger när produktet er i drift.

SYMBOLER

Godkjent i henhold til gjeldende direktiver/forskrifter.

ADVARSEL!

	Se opp for objekter som blir slynget ut.
	Hold sikker avstand.
	Hold hender og føtter borte fra åpninger når produktet er i drift.

TEKNISKE DATA

Arbeidsbredde 40 cm

Klippehøyde 15–35 mm

Vekt 7,5 kg

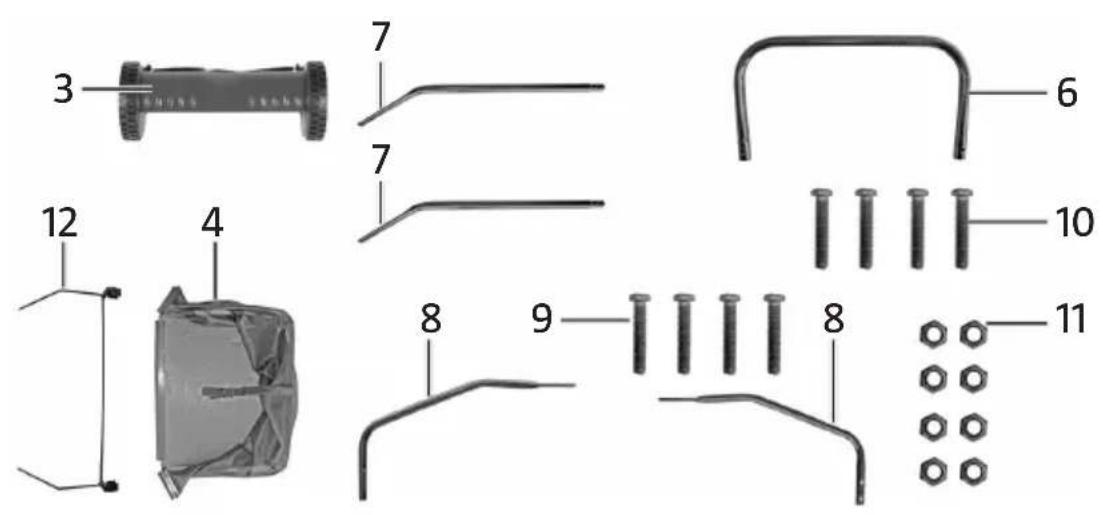

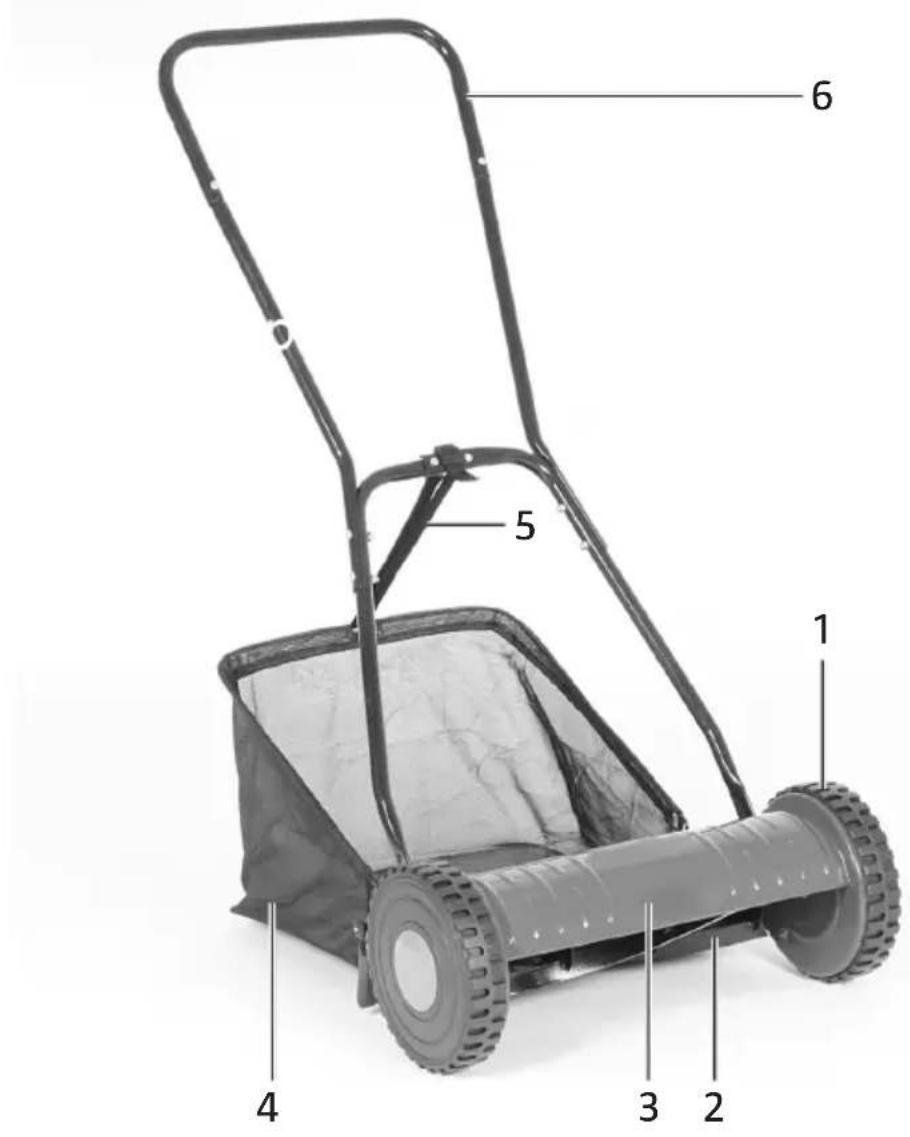

BESKRIVELSE

1. Hjul
2. Kniv
3. Klippetrommel
4. Gressoppsamler
5. Rem
6. Håndtak, øvre del
7. Håndtak, øvre rør (2 stk.)
8. Håndtak, nedre rør (2 stk.)
9. Skrue M6 x 30 (4 stk.)
10. Skrue M6 x 25 (4 stk.)
11. Mutter M6

BILDE 1

BILDE 2

MONTERING

ADVARSEL!

Bruk vernehansker ved montering og/eller vedlikehold.

1. Skru fast håndtakets øvre del (6) på de to håndtakrørene (7) med to skruer M6 x 25 (10) og to muttere.

BILDE 3

1. Skru fast håndtakets nedre rør (8) på de to øvre håndtakrørene (7) med fire skruer M6 x 30 (9), to M6 x 25 (10) samt muttere (11).

BILDE 4

1. Monter først den ene siden av håndtaket på produktet, trykk sammen håndtaket noe og monter den andre siden.

BILDE 5

MONTERING AV GRESSOPPSAMLER

1. Trykk inn rammen i gressoppsamlerens rør.

BILDE 6

1. Knepp gressoppsamlerens sidefester over rammen.

BILDE 7

1. Knepp gressoppsamlerens nedre fester over rammen.

BILDE 8

1. Monter gressoppsamleren på trommelen.

2. Gressoppsamleren må også festes i håndtaket med den medfølgende remmen.

BRUK

TILTENKT BRUKSOMRÅDE

- Produktet er bare beregnet for privat bruk, ikke kommersiell bruk.

BRUK

- Gressklipperen kan klippe gress som er opptil 10 cm høyt.

- Klipp gressplenen regelmessig – hvis gresset holdes kort, vokser stråene raskere og blir tykkere og mer robuste, så lenge klimaet ikke er svært tørt.

- Utfør de første klippingene med relativt stor klippehøyde, og reduser deretter høyden gradvis. Klippehøyde på rundt 2,5 cm gjør at gressplenen ser veltrimmet ut.

- Klipp kun när gresset er relativt tørt.

- Klipp i rette linjer med noen centimeters overlapping for best resultat.

Innstilling av klippehøyde

Gressklipperen har fire klippehøyder fra 15 til 35 mm. Juster klippehøyden ved å trekke ut de fjærbelastede splintene (A) på begge sidene og flytt dem til ønsket høydeindikator.

BILDE 9

VEDLIKEHOLD

- Følg vedlikeholdsanvisningene for å oppnå best mulig funksjon og levetid.

- Rengjør produktet med børste eller klut etter hver gangs bruk.

- Kontroller regelmessig at alle skrueforbindelser er godt strammet.

- Bytt ut skadde eller utslitte deler umiddelbart.

- Rengjør og smør alle skrueforbindelser og bevegelige deler, som hjul og aksler, regelmessig for best mulig funksjon og levetid.

- Knivtrommelen er utsatt for kraftig slitasje. Kontroller regelmessig knivens tilstand og at knivtrommelen er skikkelig montert.

- Kontakt forhandleren hvis kniven er sløv og må byttes. Bruk kun reservedeler som anbefales av produsenten.

JUSTERING AV FAST KNIV

ADVARSEL!

Bruk vernehansker.

Løsne justeringsmutrene (10 mm) på hver side og juster den faste kniven til ønsket posisjon. Den faste kniven er riktig justert dersom du kan plassere et papirark mellom trommelen og den faste kniven, og klippe det ved å vri ett av hjulene fremover for hånd.

MERK!

Den faste kniven skal kun justeres før første gangs bruk og dersom kniven er slitt.

OPPBEVARING OG TRANSPORT

Oppbevaring

• Oppbevar produktet med tilbehør i originalemballasjen på et sted som er tørt, frostfritt og utilgjengelig for barn. Anbefalt oppbevaringstemperatur er mellom 5 og 30 °C.
• Oppbevar produktet tørt og utilgjengelig for barn. Demonter gressoppsamleren og plasser håndtaket vertikalt for å spare plass.

Transport

• Bær produktet i håndtaket. Ikke stikk hender eller andre kroppsdeler inn i skjæremekanismen.
  • Monter eventuelle transportbeskyttelser.
• Beskytt produktet fra skader og kraftige vibrasjoner, særlig ved transport i kjøretøy.
• Sikre produktet slik at det ikke kan flytte på seg eller velte.

FEILS∅KING

Problem Mulig årsak Tiltak
Ulyd. Løsne skrueforbindelser. Stram skrueforbindelsene.
		Kniven er blokkert av fremmedobjekter.
		Skadet kniv. Bytt ut kniven.
		Feiljustert kniv. Juster kniven.
Utilfredsstillende klipperesultat.	Feiljustert kniv. Juster kniven.
	Sløv kniv. Slip eller bytt ut kniven.
