Type	Kjøkkenavtrekkshette
Merke	Gram
Modell	EF 50-92
Installasjonstype	Veggmontert over gass- eller elektrisk komfyr
Driftsmoduser	Avtrekk (ekstern kanal) og resirkulering (kullfilter)
Viftehastigheter	3 hastigheter (lav, middels, høy)
Belysning	Glødelampe / halogen / LED-moduler (samme spesifikasjon som fabrikkinstallert)
Fettfilter	Aluminium, vaskbart (månedlig rengjøring)
Kullfilter	Utskiftbart (hver 2. måned eller oftere)
Spenning	220-240 V (se typeskilt)
Strømledning	Må kun skiftes av fagperson
Sikkerhetsfunksjoner	Krever tilstrekkelig ventilasjon; ikke la åpen flamme stå; regelmessig filterrengjøring
Samsvar	Lavspenningsdirektiv 2014/35/EU, EMC 2014/30/EU, ErP 2009/125/EU, RoHS 2011/65/EU
Kontroll	Mekaniske brytere (lys og vifte separat)
Tiltenkt bruk	Kun til husholdningsbruk

Ofte stilte spørsmål - EF 50-92 GRAM

Hvordan installerer jeg Gram EF 50-92 kjøkkenhette?

Installasjon bør utføres av en kvalifisert tekniker. Hetten må være sikkert festet på en vertikal vegg over komfyren, med en minimumsavstand som angitt i produktets tekniske datablad (eller gasskomfyrinstruksjonene hvis større). Se Fig. 3 i håndboken for trinnvis veiledning.

Hvordan bytter jeg mellom avtrekks- og resirkuleringsmodus?

I avtrekksmodus kobler du hetten til en ekstern ventilasjonskanal og fjerner eventuelle kullfilter. I resirkuleringsmodus installerer du et kullfilter og sørger for at avtrekkskanalen er rettet inn i rommet. Noen modeller krever at du vrir en spak inne i hetten (Fig. 8).

Hvor ofte bør jeg rengjøre fettfilteret?

Aluminiumsfettfilteret bør rengjøres minst en gang i måneden for å forhindre brannfare. Det kan vaskes for hånd med mildt vaskemiddel eller i oppvaskmaskin.

Når bør jeg skifte kullfilter?

Kullfilteret kan ikke vaskes eller regenereres. Det bør skiftes hver 2. måned, eller oftere ved hyppig bruk. Bruk kun filteret når hetten er i resirkuleringsmodus.

Hvilken type lyspære bruker hetten?

Hetten bruker glødelampe, halogen- eller LED-moduler med samme spesifikasjoner som fabrikkinstallerte enheter. Se Fig. 7 for utskiftingsinstruksjoner.

Hva er viftehastighetsalternativene?

Viften har tre hastigheter. Lav og middels hastighet er for vanlig matlaging, mens maksimal hastighet bør brukes ved høy konsentrasjon av damp, som ved steking eller grilling.

Kan jeg bruke hetten over en gasskomfyr?

Ja, hetten er designet for bruk over gass- eller elektriske komfyrer. Følg installasjonsavstanden spesifisert for gasskomfyrer, som kan være større enn for elektriske.

Hva er anbefalt avstand mellom komfyr og hette?

Sjekk produktets tekniske datablad for nøyaktige avstander. Hvis gasskomfyrinstruksjonene angir en større avstand, må denne overholdes. Typiske avstander er vist i Fig. 1a/b/c.

Hvordan rengjør jeg utsiden av hetten?

Bruk en fuktig klut med nøytralt vaskemiddel. Ikke bruk løsemidler, alkohol, slipende kluter eller etsende stoffer. Unngå gjennomvåte kluter eller vannstråler.

Hva bør jeg gjøre hvis strømledningen er skadet?

Strømledningen må skiftes av et spesialistverksted. Ikke forsøk å reparere den selv.

BRUKSANVISNING EF 50-92 GRAM

Les nøye igjennom denne bruksanvisningen før du bruker produktet!

Du er nå eier av en ny kjøkkenvifte. Denne kjøkkenviften er spesielt konstruert og produsert for å dekke dine behov for fjerning av matlukt og os, og den vil garantert være et stilig element i et moderne kjøkken. Med sin moderne konstruksjon og seneste teknologi, er dette en kjøkkenviften med garantert høy prestasjon og elegant design.

Les nøye igjennom denne bruksanvisningen før du installerer kjøkkenviften. Den vil hjelpe deg å unngå feil under installasjon og bruk av viften.

Vi ønsker at du skal være svært fornøyd med valget av vår kjøkkenvifte.

Symbolene i denne bruksanvisningen betyr følgende:

Viktig informasjon som gjelder riktig bruk av produktet og din egen sikkerhet.

Farer som kan oppstå på grunn av feil bruk av produktet. Oppgaver som må utføres av en kvalifisert tekniker.

Informasjon om miljøvern.

Dette indikerer handlinger som ikke må utføres av brukeren.

INNHOLDSFORTEGNELSE

RETNINGSLINJER OM TRYGG BRUK 35

MONTERING 37

Produsenten forbeholder seg retten til å innføre endringer som ikke påvirker bruken av apparatet.

- Produsenten påtar seg ingen form for ansvar for skader forårsaket av installasjon eller bruk som ikke er i samsvar med instruksjonene i denne bruksanvisningen.

- Kjøkkenviftens funksjon er å fjerne matlukt. Ikke bruk kjøkkenviften til andre formål enn dette.

- Kjøkkenvifter som skal brukes i avtrekksmodus må kobles til en egnet ventilasjonskanal (kjøkkenviften må IKKE kobles til røykeller røykgasskanaler som er i bruk). Det er nødvendig med en utvendig avtrekkskanal. Lengden på kanal (med en standarddiameter på 120 eller 150 mm) må ikke være lenger enn 4,5 m. Avtrekkskanalen er også nødvendig for teleskopiske- og innebygde kjøkkenvifter som skal brukes i luftresirkulasjonsmodus.

- For kjøkkenvifter som skal brukes i luftresirkuleringsmodus må det installeres et aktivert kullfilter. I slike tilfeller er det ikke nødvendig å installere en avtrekkskanal, men vi anbefa-

ler at det installeres en luftledeskovl. (kun for pipekjøkkenvifter).

- Kjøkkenviften er utstyrt med en belysnings- og avtrekksvifte som kan brukes hver for seg. I tillegg kan viften brukes med forskjellige hastigheter.

- Avhengig av produkttypen, er kjøkkenviften konstruer til å festes permanent til en vertikal vegg over en gass- eller elektrisk komfyr (pipe- og universalkjøkkenvifter), i taket over en gass- eller elektrisk komfyr (vifter over kjøkkenøy), på vertikalt innebygde kjøkenskap over en gass- eller elektrisk komfyr (teleskopiske og innebygde kjøkkenvifter). Før produktet installeres må du kontrollere at vegg-/takstrukturen er sterk nok til å bære kjøkkenviftens vekt. Enkelte kjøkkenvifter er svært tunge.

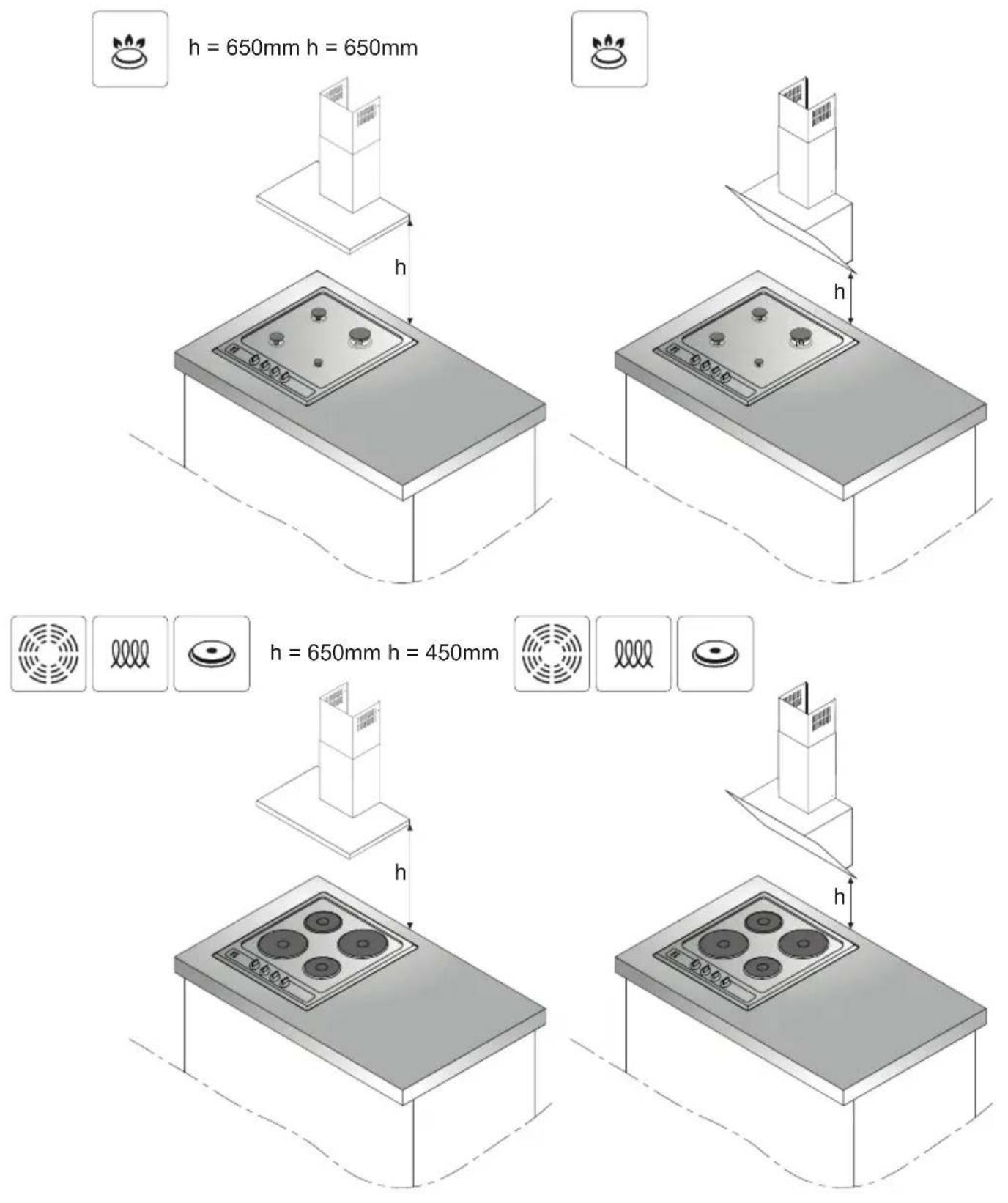

- For informasjon om hvilken avstand det må være mellom kjøkken-viften og en elektrisk kokeplate, vennligst se det tekniske informasjonsarket. Hvis det er spesifisert en større avstand i installasjons-

instruksjonene for en gasskokeplate, må det tas hensyn til dette (Fig. 1a/b/c).

- La det aldri være åpen ild under kjøkkenviften. Når kjeler og panner fjernes fra gassflammene, må flammene reduseres til den minimale innstillingen. Pass alltid på at flammen ikke brenner på utsiden av kjeler og panner, da dette vil føre til tapt energiforbruk samt en farlig varmekonsentrasjon.

- All mat som stekes i olje må være under konstant oppsyn, da overopphetet olje er svært lettantennelig.

- Trekk støpslet ut av veggkontakten før du foretar noen form for rengjøring eller vedlikeholds/reparasjonsarbeid.

- Tekstilfettfilteret skal skiftes ut, og aluminiumsfiltret skal rengjøres minst én gang i måneden for å forhindre brannfare (fett er svært lettantennelig).

- Hvis annet ikke-elektrisk utstyr brukes i samme rom som kjøkkenviften (f. eks. ovner med flytende væske, gjennomstrømbare el-

ler volumetriske varmt-vannsberedere), vil det være nødvendig med tilstrekkelig ventilasjon (lufttilførsel). Kjøkken-viften og forbrennings-utstyret kan trygt brukes samtidig, så lenge lufttilførselen og det negative trykket ikke overstiger 0,004 millibar der hvor disse enheten er plassert i rommet (dette gjelder ikke hvis kjøkkenviften brukes til å absorbere lukt).

- Ikke len deg på kjøk-kenviften

- Kjøkkenviften skal rengjøres innvendig og utvendig regelmessig (minst én gang i måneden). Se avsnittet "Rengjøring" i denne bruksanvisningen.

- Sørg for at kjøkken-viften lett kan kobles fra strømuttaket, enten ved å trekk ut ledningen fra veggkontakten, eller ved å slå av den topolete bryteren.

- Dette produktet er ikke beregnet for personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på

erfaring og kunnskap, med mindre de har fått veiledning eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

• Barn må være under oppsyn for å forsikre om at de ikke leker med produktet.
• Kontroller at strøm-spenningen som er oppgitt på merkeskiltet korresponderer med

den lokale strømspen- ningen.

• Vikle ut og strekk strømkabelen før produktet installeres.
• Advarsel! Emballasjen (plastposer, små biter med polystyren, o.l.) må holdes utilgjengelige for barn när produktet pakkes ut.
• MERK: Før kjøkkenviften kobles til strømuttaket, kontroller at strømkabelen er riktig festet og at den ikke er klemt av produktet. Vi anbefaler at du kontroller at kjøkkenviften fungere som den skal før den installeres.

MONTERING

Elementer

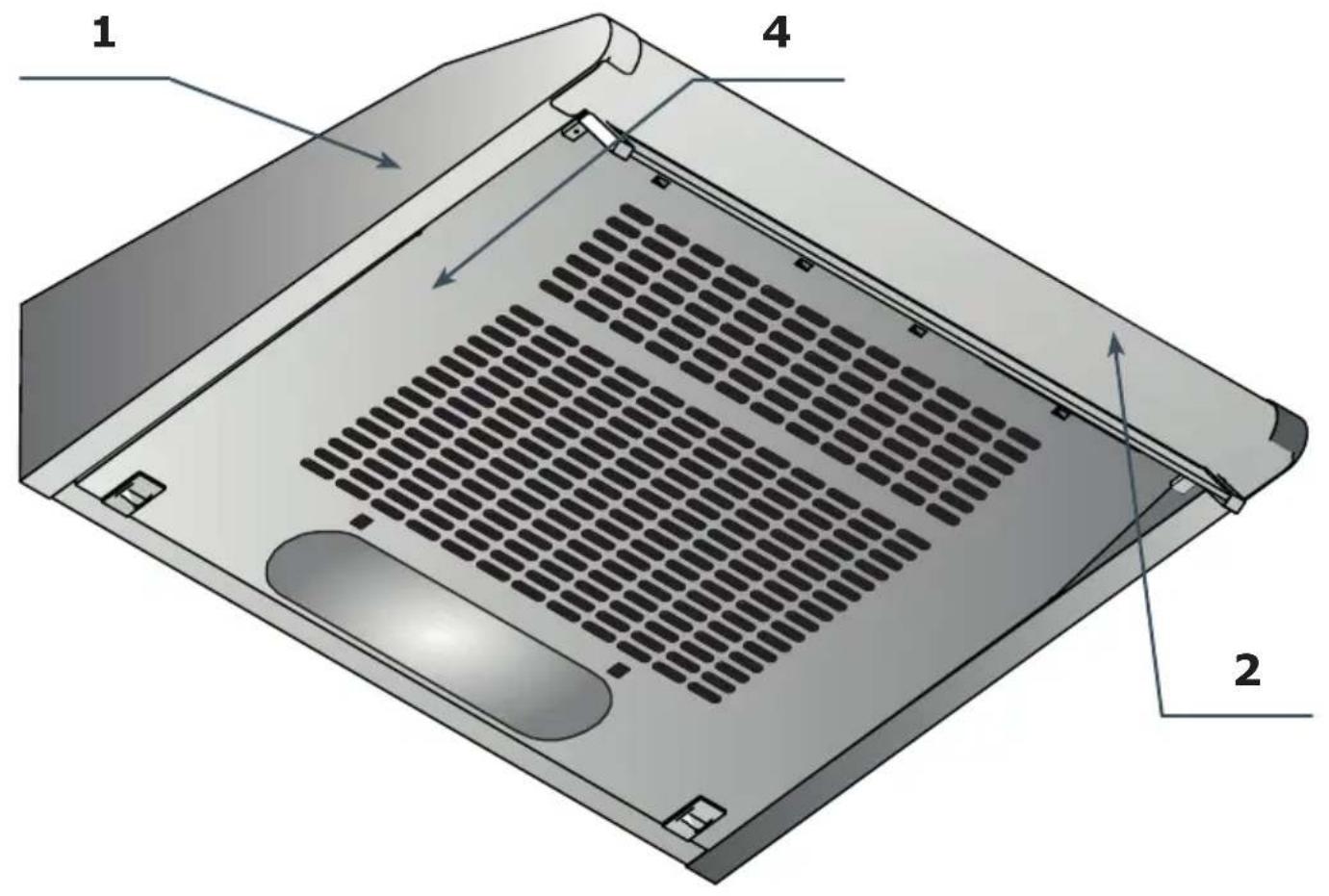

Kjøkkenviften består av følgende deler (Fig. 2a/2b):

1. Hoveddel
2. Kontrollpanel

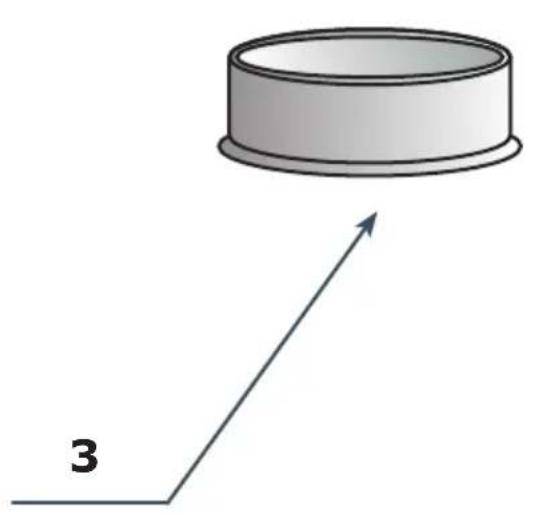

3. Ring
4. Metallfilter

Montering

Trinnvis fremgangsmåte for hvordan kjøkkenviften monteres er vist i Fig. 3...

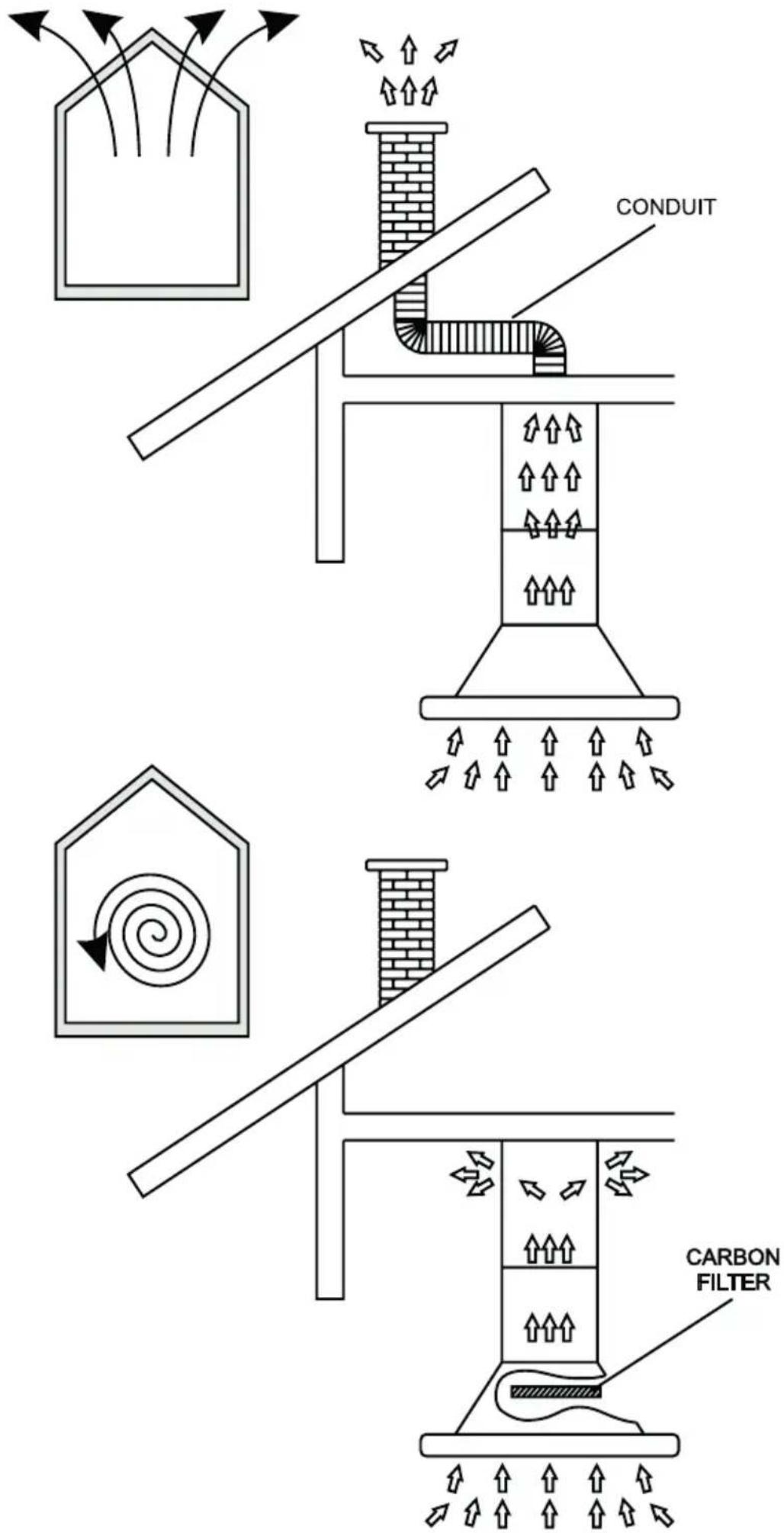

Stille inn avtrekksmodus for kjøkkenviften

I avtrekksmodus sendes luft ut av bygningen gjennom et spesielt rør. Ved bruk av denne innstillingen skal alle karbonfiltre fjernes. Kjøkkenviften skal kobles til åpningen hvor luften sendes ut av bygningen, ved bruk av et fast eller bevegelig rør med en diameter på 120 mm. Røret må kjøpes hos en forhandler av installasjonsmaterialer.

Du må bruke en kvalifisert montør til å utføre dette arbeidet.

Stille inn luktabsorbasjonsmodus for kjøkken-viften

I denne modusen vil filtrert luft sendes tilbake i rommet

via åpningene foran på viften. Det må monteres et karbonfilter når denne modusen skal brukes. Vi anbefaler at du installerer en luftguide (avhengig av modell).

I enkelte universalkjøkkenvifter må du vri bryteren på innsiden av viften (Fig. 8) for å veksle mellom uttrekking av luft og resirkulering av luft. Den filtrerte luften sendes tilbake til rommet gjennom hullene øverst på kjøkkenviften.

Det er nødvendig å montere en avtrekkskanal for innebygde og teleskopiske kjøkkenvifter som brukes i luftresirkuleringsmodus. Den andre enden på kanalen skal peke mot rommet, da den vil slippe ut filtrert luft.

Viftehastigheter

Den laveste og mellomste hastigheten skal brukes under normale forhold og ved små mengder os. Den høyeste hastigheten skal brukes ved store mengder os, f. eks. ved steking eller grilling.

Bruk kontrollpanelet til å styre kjøkkenviften (Fig. 4)

• "O"-bryteren brukes til å slå lyset av og på. Ved å vri bryteren mot venstre, slås lyset på. Ved å vri bryteren mot høyre slås lyset av.
• "W"-bryteren brukes til å slå viftemotoren av og på. Ved å vri bryteren flere trinn mot venstre kan du velge tre viftehastigheter. På denne måten kan du velge den viftehastigheten du ønsker å bruke med minst mulig støy.

Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkken-viften vil sørge for feilfri bruk og forlenget levetid for produktet. Pass på å skifte ut fett- og karbonfiltrene i henhold til instruksjonene.

Fettfilter i aluminium

Rengjøring

Under normal bruk skal aluminiumsfilteret rengjøres hver måned i oppvaskmaskin eller for hånd, ved bruk av et mildt rengjøringsmiddel eller flytende såpe.

Skite ut aluminiumsfilteret:

Ta ut fettfilteret i aluminium slik vist i Figur 5.

Det brukes akrylfilter i enkelte modeller. Filteret bør skiftes ut minst annenhver måned eller oftere dersom kjøkkenviften brukes intensivt.

Bruk - Kullfiltre kan kun brukes når kjøkkenviften ikke er koblet til en ventilasjonskanal. Filtre med aktivt kull kan absorbere matlukt til de er mettede. De kan ikke vaskes eller brukes på nytt, og de bør skiftes ut minst annenhver måned eller oftere dersom viften brukes svært intensivt.

Skifte ut kullfilteret:

Ta ut kullfilteret slik vist i Figur 6.

Lampe

Se Figur 7 for informasjon om hvordan du skifter pære i lampen. Skift ut pærene med samme type og spesifikasjoner (glødepære/halogen/LED-moduler) som var installert i kjøkkenviften da du mottok den.

Rengjøring

Normal rengjøring av kjøkkenviften:

• Ikke bruk en våt klut, svamp eller kraftig vannstråle.
• Ikke bruk løsemidler eller alkoholbasert rengjøringsmiddel, da dette vil gjøre den lakkerte overflaten matt.
• Ikke bruk etsende midler, spesielt ved rengjøring av rustfritt stål.
• Ikke bruk škurekluter som kan lage riper.

Vi anbefaler at du bruker en fuktig klut med et nøytralt rengjøringsmiddel.

Aluminiumfiltre kan vaskes i oppvaskmaskin. Fargen på aluminiumfiltre kan endre seg etter flere vask. Dette er normalt, og det er ikke nødvendig å skifte ut misfargede filtre.

RESIRKULERE EMBALLASJEN

Emballasjen vår er laget av miljøvennlige materialer som kan gjenvinnes:

• Ekstern emballasjen av papp/folie
  ● Polystyrendeler (PS) frie for klorfluorkarbon
  ● Polyetylen (PE)-folier og poser

DEPONERING AV PRODUKTET

Hvis produktet ikke lenger skal brukes, må du kutte kabelen før det kastes. Vi anbefaler også at apparatet lukkes eller gjøres ubrukelig, slik at det ikke kan

være til skade for barn ved oppbevaring før det kastes. Dette produktet er merket med et utkrysset søppelbøtte-symbol i samsvar med det europeiske direktivet 2002/96/EC. Dette symbolet betyr at produktet ikke skal kastes

sammen med vanlig husholdningsavfall när det ikke lenger er i bruk. Du må levere inn apparatet på din lokale avfallsplass som er autorisert av de lokale myndighetene. Lokale avfallsplasser, innleveringssteder, butikker og kommunale gjenvinningsstasjoner er egnede steder for innlevering og deponering av produktet.

Det er ytterst viktig av bruke elektriske og elektroniske apparater og annet farlige materiale det inneholder innleveres på riktig måte for å beskytte nærmiljøet. Du må derfor overholde disse forholdsreglene når du kaster slike produkter.

Produsenterklæring

Produsenten erklærer herved at produktet oppfyller kravene i følgende europeiske direktiver:

• Lavspenningsdirektiv 2014/35/E∅F
- Direktiv for elektromagnetisk kompatibilitet (EMC) 2014/30/EC
• ErP Directive 2009/125/EC
• RoHS Directive 2011/65/EC

og er derfor merket med CE symbolet og har fått utstedt en samsvarserklæring som er gjort tilgjengelig for markedsregulatorene.
