Merke	Witt
Modell	WSE901BX
Produkttype	Kjøkkenhette (avtrekkshette)
Bredde	90 cm
Dybde	43 cm
Høyde	147.5 cm (inkludert pipe)
Spenning	AC 230V, 50Hz
Strømforbruk	202 W (maks)
Belysning	2 × 3W LED-lamper
Motor	1 ekstern motor
Antall viftehastigheter	10 (skyvekontroll)
Maks luftstrøm	900 m³/h
Støynivå	49 dBA
Utløpsdiameter	150 mm
Driftsmoduser	Avtrekk (kanal til utsiden) eller resirkulering (med kullfilter)
Fettfilter	1 metallfilter, rengjøres hver 2. måned
Kullfilter	Valgfritt, byttes hver 2. måned i resirkuleringsmodus
Kontrollpanel	Berøringskontroll: I/O, skyvehastighet, timer, lys
Timerfunksjon	Automatisk avstengning opptil 15 minutter
Minste installasjonshøyde	550 mm for elektrisk koketopp, 650 mm for gasskoketopp
Garanti	2 år (produksjons- og materialfeil)
Farge	Rustfritt stål med sort glass
Sikkerhetsklasse	Klasse II (dobbel isolert)

Ofte stilte spørsmål - WSE901BX Witt

Hva er minimumsavstanden mellom hetten og koketoppen?

Hetten må installeres minst 550 mm over en elektrisk koketopp og 650 mm over en gasskoketopp.

Hvor ofte bør fettfilteret i metall rengjøres?

Under normal bruk bør fettfilteret rengjøres hver 2. måned. I perioder med intensiv bruk (mer enn 4 timer per dag), rengjør oftere. Det kan vaskes i oppvaskmaskin eller for hånd med mildt rengjøringsmiddel.

Hvordan bytter jeg kullfilteret?

For å bytte kullfilteret: åpne filterhuset, fjern metallfilteret, løsne det gamle kullfilteret, monter et nytt kullfilter på metallfilteret, og sett enheten tilbake. Kullfilteret kan ikke vaskes; det må byttes hver 2. måned under normal bruk.

Hvordan stiller jeg inn timerfunksjonen?

Mens hetten kjører med ønsket viftehastighet, trykk på T-knappen på berøringspanelet. Prikken over T vises, noe som indikerer at timeren er aktiv. Hetten slår seg automatisk av etter opptil 15 minutter. For å avbryte, trykk på T igjen under nedtellingen.

Hva bør jeg gjøre hvis kontrollpanelet slutter å svare?

Hvis mikroprosessorsystemet krasjer på grunn av spenningsfall, koble hetten fra strømforsyningen, vent noen sekunder, og koble den til igjen. Dette tilbakestiller systemet. Hvis problemet vedvarer, se i håndboken eller kontakt service.

Kan hetten brukes i resirkuleringsmodus uten kanal til utsiden?

Ja, hetten kan fungere som en luktfjerner (resirkuleringsmodus) ved å installere et kullfilter. I denne modusen filtreres luften og resirkuleres tilbake til kjøkkenet. Det kreves ikke kanal til utsiden.

Hva er støynivået til hetten?

Støynivået er 49 dBA ved maksimal hastighet.

Hvordan kobler jeg hetten til en ekstern motor?

Hetten leveres med en boks som inneholder den eksterne motoren. Koble hetten til motorboksen med en 150 mm diameter ventilasjonskanal. Koble deretter motorens strømkabel til hetens strømkabel. Motorboksen bør plasseres et egnet sted, for eksempel på loftet.

Hva er garantiperioden for denne hetten?

Witt gir en 2 års garanti på produksjons- og materialfeil fra dokumentert kjøpsdato. Garantien dekker materialer, arbeid og transport. Den dekker ikke skader forårsaket av feil bruk, uautoriserte reparasjoner eller transportskader hvis selvlevert.

Hvordan bytter jeg LED-lysene?

Hetten bruker 2×3W LED-lamper. For å bytte en lyspære, se diagrammet i håndboken. Pass på at du ikke berører LED-en med bare fingre. Hvis LED-ene ikke kan byttes individuelt, kan hele lyseenheten måtte byttes; kontakt service for assistanse.

BRUKSANVISNING WSE901BX Witt

Rengøring og vedligeholdelse

Avhending av emballasjen 22

Avhending av gamle produkter....22

Beskrivelse av kjøkkenviften 27

Målskisser 28

Komponenter 29

Montering 30

Betjening....32

Rengjøring 35

Garanti 37

Service....38

Avhending av emballasjen

Emballasjen beskytter kjøkkenviften mot transportskader.

Emballasjematerialene er valgt ut fra miljø- og avfallsmessige hensyn og kan derfor brukes om igjen. Gjenvinning av emballasjematerialene sparer råstoffer og minsker avfallsproblemene. Emballasjen bør derfor leveres til nærmeste gjenvinningsstasjon. Deler av emballasjen (f.eks. folier, polystyrenskum) kan være farlige for barn. Kvelningsfare! Oppbevar derfor emballasjen utilgjengelig for barn og kvitt deg med materialene snarest mulig.

Avhending av gamle produkter

Gamle elektriske og elektroniske produkter inneholder fortsatt verdifulle materialer. De inneholder imidlertid også skadelige stoffer som er nødvendige av hensyn til funksjon og sikkerhet.

Hvis produktene avhendes sammen med husholdningsavfallet eller håndteres feilaktig, kan det være skadelig både for helse og miljø. Kasser derfor ikke det gamle produktet sammen med husholdningsavfallet.

Lever i stedet det gamle produktet til nærmeste gjenvinningsstasjon, slik at delene kan resirkuleres. Sørg også for at det gamle produktet oppbevares utilgjengelig for barn inntil det blir levert til gjenvinningsstasjonen.

Les bruksanvisningen nøye før kjøkkenviften tas i bruk.

Den inneholder viktige opplysninger om sikkerhet, montering, bruk og vedlikehold. På den måten bidrar du til å beskytte både personer og kjøkkenvifte.

Ta vare på bruksanvisningen, og gi den videre til en eventuell ny eier.

Kjøkkenviften er beregnet for bruk i private husholdninger.

Produsenten/importøren er ikke ansvarlig for skader som skyldes feilaktig bruk eller betjening.

Før kjøkkenviften kobles til må du kontrollere at spenningen og frekvensen i huset tilsvarer tilkoblingsdataene på typeskiltet. Det er svært viktig at det er samsvar mellom disse dataene, slik at kjøkkenviften ikke blir skadet. Kontakt en fagkyndig hvis du er i tvil.

Kjøkkenviftens elektriske sikkerhet kan bare garanteres når det er opprettet forskriftsmessig jordforbindelse. Det er svært viktig at denne grunnleggende sikkerhetsforanstaltningen testes og at installasjonen gjennomgås av en fagkyndig hvis du er i tvil. Produsenten/importøren er ikke ansvarlig for skader som skyldes manglende jording eller brudd på jordledningen (f.eks. elektrisk støt).

Installasjon og reparasjon må kun utføres av fagkyndige. Installasjon og reparasjon utført av ukyndige kan medføre stor risiko for brukeren og gjør garantien ugyldig. Innbygging og montering av kjøkkenviften på et ikke- stasjonært sted (f.eks. om bord på et skip) må kun utføres av fagkyndige og kun i henhold til sikkerhetsforskriftene for bruk av kjøkkenviften.

Kjøkkenviften er ikke koblet fra strømforsyningen før en av følgende betingelser er oppfylt:

• Støpselet er trukket ut. Ikke trekk i ledningen, men i støpselet, när kjøkkenviften kobles fra strømforsyningen.
• Sikringen er utkoblet.
• Skrusikringen er skrudd helt ut.

Tilkobling må ikke skje ved hjelp av skjøteledning.

En skjøteledning gir ikke den nødvendige sikkerhet (f.eks. risiko for overoppheting).

Bruk aldri åpen ild under kjøkkenviften – unngå flambering, grillsteking og lignende.

Når kjøkkenviften er på, trekker den flammene inn i filteret, og fettet som er sugd opp kan forårsake brann!

Hvis kjøkkenviften brukes over et gassbluss, må blusset hele tiden være dekket av gryter eller lignende. Gassblusset må slokkes selv om grytene bare fjernes en kort stund. Flammen må stilles slik at den ikke går utenfor bunnen

av gryten. Kjøkkenviften kan ta skade av den sterke varmepåvirkningen fra flammer som ikke er tildekket.

Slå alltid på kjøkkenviften när koketoppen er i bruk. Hvis kjøkkenviften ikke slås på, kan det dannes kondens. Det kan igjen medføre korrosjonsskader på kjøkkenviften.

Bruker du olje eller fett i matlagingen, må du alltid holde øye med gryter, panner og frityrgryter. Grillsteking over elektrisk grillutstyr må også skje under konstant tilsyn. Overopphetet olje og fett kan være selvantennende og dermed sette fyr på kjøkkenviften.

Kjøkkenviften må aldri brukes uten fettfilter, da fett- og smussavleiringer kan redusere kjøkkenviftens funksjon. Filtrene skal rengjøres eller skiftes med jevne mellomrom. Et tilstoppet fettfilter medfører brannfare!

Kjøkkenviften må ikke rengjøres ved hjelp av damp. Dampen kan trenge inn i spenningsførende deler og forårsake kortslutning.

Kjøkkenviften er beregnet på å bli betjent av voksne som har lest bruksanvisningen. Barn kan ha problemer med å se farene forbundet med feilaktig betjening av kjøkkenviften. Sørg derfor for å holde tilsyn med barn når de oppholder seg i nærheten av kjøkkenviften.

Større barn kan bruke kjøkkenviften hvis de har lært å betjene den og er oppmerksomme på farene forbundet med feilaktig betjening.

På kjøkkenvifter med halogenpærer må du være oppmerksom på at pærene blir veldig varme når de er tent og at de kan fortsette å være veldig varme en god stund etter at de er slått av. Hold barn unna pærene før de er avkjølt så mye at de ikke lenger representerer noen forbrenningsfare.

Deler av emballasjen (f.eks. folier, polystyrenskum) kan være farlige for barn. Kvelningsfare! Oppbevar derfor emballasjen utilgjengelig for barn og kvitt deg med materialet snarest mulig.

Hvis ikke produsenten av kokeplaten har angitt en større sikkerhetsavstand, skal det være følgende minste avstand mellom kokeplaten og underkant av kjøkkenviften:

- 650 mm over en keramisk koketopp

- 700 mm over en gasskoketopp

Ved valg av monteringshøyde bør det tas hensyn til brukernes høyde. Det skal være mulig å arbeide fritt ved koketoppen og betjene kjøkkenviften optimalt.

Vær oppmerksom på at osen fra matlagingen suges dårligere opp jo større avstanden til koketoppen er.

Hvis den øvre kanten av teleskopet skal gå helt opp til taket, må det tas hensyn til mulige kjøkkenviftehøyder ved montering.

Hvis det skal brukes kokekar med ulik sikkerhetsavstand under kjøkkenviften, må den største angitte sikkerhetsavstanden benyttes.

Kjøkkenviften må ikke monteres over ildsteder som bruker fast brensel.

Bruk bare rør eller slanger av ikke-brennbart materiale til avtrekksrør.

Avtrekk må ikke skje gjennom røykkanal, skorstein eller ventilasjonskanal hvis disse benyttes til avtrekk fra rom med ildsteder.

Hvis avtrekk skjer gjennom en røykkanal eller skorstein som ikke er i bruk lenger, må myndighetenes forskrifter følges.

Bruk av kjøkkenviften samtidig med et ildsted som er avhengig av luften i rommet

Advarsel: Forgiftningsfare!

Hvis både en kjøkkenvifte og et ildsted er i bruk i samme rom eller ventilasjonssystem som er avhengig av luften i rommet, bør det utvises stor forsiktighet.

Eksempler på ildsteder som er avhengige av luften i rommet, er gass-, olje-, ved- eller kullfyrte varmeovner, vannvarmere med gjennomstrømning, varmtvannskjeler, gasskoketopper eller gassovner som får sin forbrenningsluft fra rommet hvor de er plassert og hvis avgassen ledes ut i det fri gjennom for eksempel en skorstein.

Ved avtrekk til det fri, også med ekstern vifte, suger kjøkkenviften luft ut av kjøkkenet og rommene ved siden av.

Hvis lufttilførselen da ikke er tilstrekkelig, dannes det undertrykk. Ildstedene får for lite forbrenningsluft. Forbrenningen hemmes.

Giftige forbrenningsgasser kan bli trukket inn i oppholdsrommet fra skorsteinen eller avtrekkskanalen. Det kan være livsfarlig!

Det er ikke farlig å bruke kjøkkenviften samtidig med et ildsted som er avhengig av luften i rommet hvis undertrykket i rommet eller ventilasjonssystemet er maks. 4 Pa (0,04 mbar) og forbrenningsgassen dermed ikke blir sugd tilbake.

Dette er mulig hvis det kan strømme frisk luft til forbrenning inn gjennom åpninger i for eksempel dører og vinduer. Sørg da for at tverrsnittet på åpningene er tilstrekkelig stort. Én ventilasjonskanal alene gir som regel ikke tilstrekkelig lufttilførsel.

Ved en vurdering bør hele husets ventilasjonssystem tas i betraktning. Kontakt feiervesenet i tvilstilfeller.

For å oppnå sikker funksjon kan det være nødvendig

• å kombinere kjøkkenviften med en vinduskontakt som sørger for at viften bare fungerer när vinduet er tilstrekkelig åpent,
• koble til en automatisk innsugingsvifte eller åpne en motordrevet ventilasjonsklaff när kjøkkenviften slås på, eventuelt sørge for at
• ildstedet som er avhengig av luften i rommet, slås av när kjøkkenviften slås på.

Uansett må feiervesenet kontaktes.

Beskrivelse av kjøkkenviften

Kjøkkenviften er beregnet på å fjerne damp og os fra kjøkkenet. Den krever montering av en avtrekkskanal som leder den brukte luften ut i det fri. Kanalen (normalt et rør med diameter 150 mm) må ikke være lengre enn 4-5m. Beste resultat oppnås med et glatt plast- eller stålrør, helst uten bend.

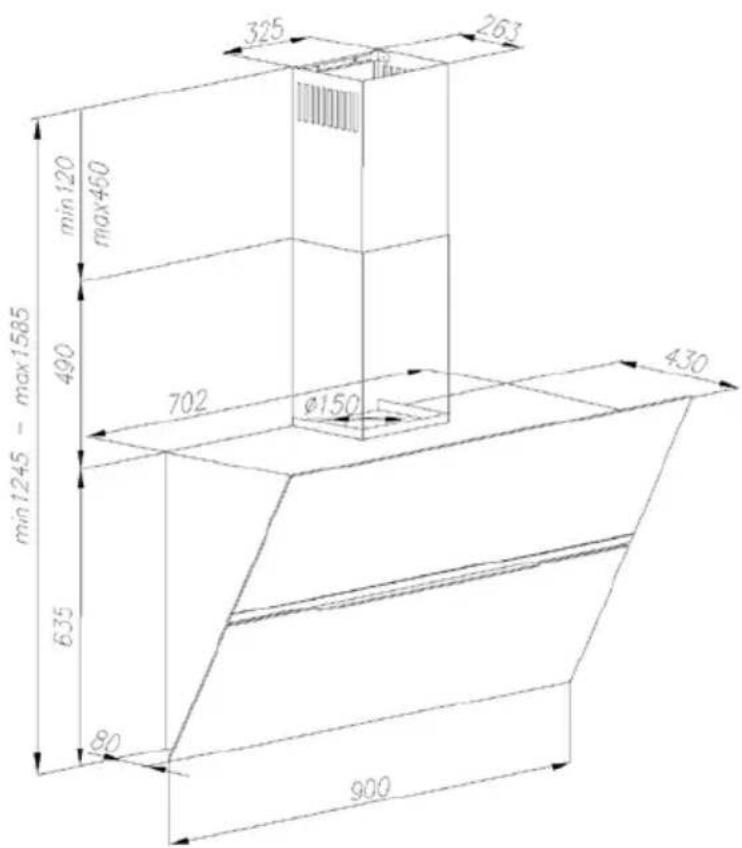

Målskisser

Komponenter

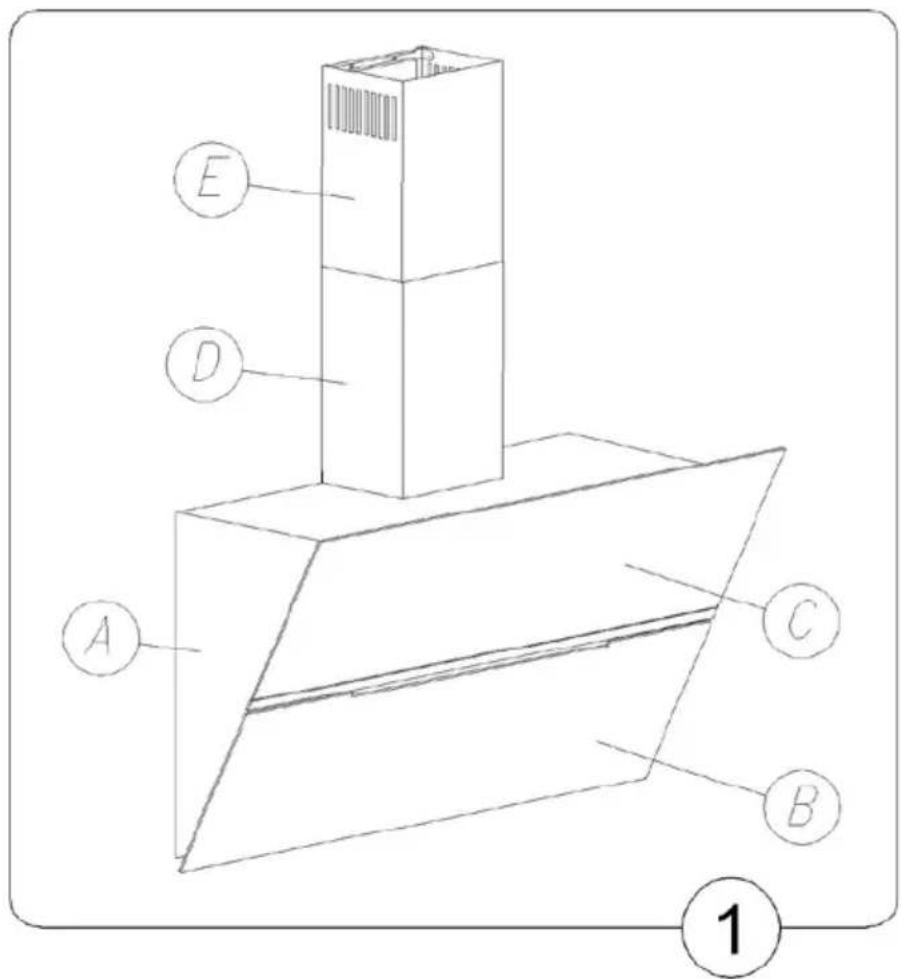

Kjøkkenviften består av følgende komponenter, fig. 1:

1. Vifteskjerm (A) med glassplater (B, C) samt lys
2. Skorstein (D), nedre del
3. Festebeslag til kjøkkenvifte og skorstein (E)
4. Ekstern motor
5. Monteringsskruer

Montering

Monter kjøkkenviften i henhold til rekkefølgen nedenfor:

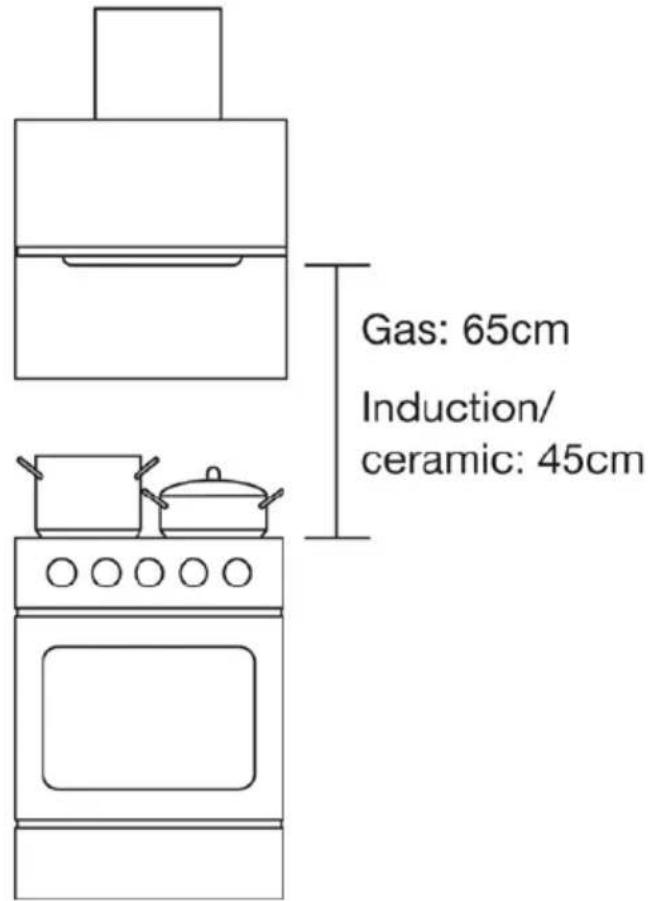

1. Merk av på veggen minste avstand mellom kjøkkenvifte og koketopp

2. Merk av borehull på veggen

3. Bor hull og sett inn plugger

4. Monter vifteskjermen

5. Koble til ventilasjonen

6. Plasser den eksterne motoren (M) på ønsket sted (f.eks i tak eller på loft over ventilator).

7. Monter koblingen til motorkassen (M) med ∅ 150 ventilasjonsrøret.

8. Sett motorens strømforsyningkabel og nettkabel sammen.

9. Monter motorkassen (M) til ventilasjonskanalen.

10. Forleng den øverste del av utluftningsrøret til passende høyde.

11. Marker maks høyde på veggen.

12. Fastmontert utluftningsrør.

Kontroller etter tilkobling at lyset og motoren virker som de skal.

Sørg for at stikkontakten er lett tilgjengelig etter monteringen.

Betjening

Slå kjøkkenviften på/av

I/O - På/Av

Skyvebetjening for valg av hastighet

T - Timer

- Angir at kjøkkenviften slås av automatisk L – Lys – På/Av

Velg ønsket hastighet ved å dra en finger over skyvebetjeningen eller bruk Direct Access og trykk på ønsket hastighet på skyvepanelet.

Lys

1. Trykk på tasten "L" for å tenne lyset.
2. Trykk på tasten "L" for å slokke lyset.

Merk: Lyset funger uansett om kjøkkenviften er på eller av. Husk derfor å slokke lyset när du ikke trenger det lenger.

Kjøkkenviften er utstyrt med 3 W LED-pærer. Merk: Pærene er ikke omfattet av garantien, da de regnes som slitedeler. Pærene skiftes som vist på bildet.

Merk: Ikke ta direkte på LED-pærene med fingrene.

Kjøkkenviften kan programmeres så den slås av automatisk etter 15 minutter.

Slå på kjøkkenviften og velg ønsket hastighet. Trykk på "T" for å aktivere timerfunksjonen. Lyset i timerindikatoren lyser for å angi at kjøkkenviften er innstilt på timerfunksjon.

∅nsker du å avbryte timerfunksjonen før det er gått 15 minutter, trykker du på tasten "T" igjen eller på på/av-tasten.

Kjøkkenviften slås automatisk av etter 15 minutter.

Under kortvarige spenningsfall kan det skje en nullstilling eller et fall i mikroprosessorsystemet, og systemet reagerer ikke lenger på kommandoene som tastes inn i displayet. Strømmen til kjøkkenviften må da kobles fra og deretter kobles til igjen.

Rengjøring og vedlikehold

Regelmessig rengjøring av kjøkkenviften sikrer effektiv og feilfri drift og forlenger kjøkkenviftens levetid. Sørg for å skifte fettfiltre i henhold til produsentens anbefalinger.

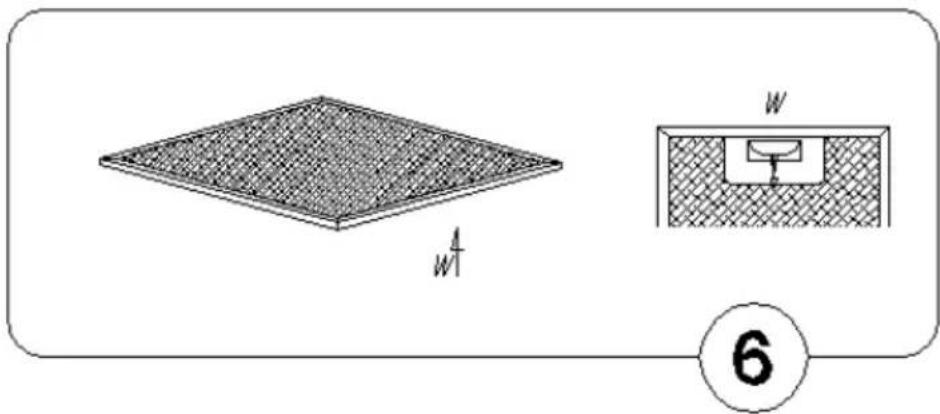

Fettfiltre i metall

Fettfiltrene i metall bør rengjøres annenhver måned. De kan kjøres i oppvaskmaskin eller vaskes for hånd. Bruk et mildt oppvaskmiddel (ikke konsentrert) og varmt vann (maks. 50 °C). Merk: Filtrene kan bli misfarget når de kjøres i oppvaskmaskinen.

Fettfiltrene demonteres ved å åpne filterlåsen. Vipp fettfilteret ca. 45° ned, hekt det av i bakkant og ta det ut.

Sørg for å holde et godt tak i fettfiltrene for å hindre at filtrene eller koketoppen får skader.

Rengjøring av kjøkkenviften

Overflater og betjeningsorganer er følsomme for merker og riper. Følg derfor rådene vedrørende rengjøring nedenfor.

Alle overflater og betjeningsorganer må bare rengjøres med en myk svamp, varmt vann og et PH-nøytralt oppvaskmiddel.

Tørk deretter av overflatene med en myk klut.

Unngå å bruke for mye vann i området rundt betjeningsorganene for å hindre at det trenger fuktighet inn i elektronikken.

Unngå bruk av følgende midler, som kan være skadelige for overflaten:

• soda-, syre- eller klorholdige rengjøringsmidler og rengjøringsmidler som inneholder løsemidler
• rengjøringsmidler med slipende virkning, for eksempel skurepulver eller skuresvamper som grytesvamper eller brukte svamper som inneholder rester av skuremiddel.

Rengjøring av stålkabinett

I tillegg til de som er nevnt under generelle råd kan et ikke-slipende rengjøringsmiddel for rustfritt stål anbefales til rengjøring av stålflater. For å unngå at stålflatene fort blir skitne igjen anbefales det å bruke et pleiemiddel spesielt beregnet på rustfritt stål. Middelet påføres i et tynt lag med en myk klut.

Garanti

Den nye kjøkkenviften leveres med 2 års garanti mot fabrikasjons- og materialfeil, fra dokumentert kjøpsdato. Garantien omfatter materialer, arbeidspenger og kjøring. Ved henvendelse vedrørende service må du oppgi kjøkkenviftens modellbetegnelse og serienummer. Disse opplysningene finner du på typeskiltet. Noter eventuelt opplysningene i denne bruksanvisningen slik at du har dem lett tilgjengelig. Det gjør det lettere for servicemontøren å finne riktige reservedeler.

Feil og skader som ikke skyldes fabrikasjons- og materialfeil Hvis det er brukt uoriginale reservedeler Hvis anvisningene i bruksanvisningen ikke er fulgt Hvis installasjonen ikke er utført i henhold til anvisningene Hvis ufaglærte har installert eller reparert produktet

Transportskader

En transportskade som påvises når forhandleren leverer produktet hos kunden, er utelukkende en sak mellom kunden og forhandleren. Når kunden selv har stått for transporten av produktet, påtar ikke leverandøren seg ansvar for eventuelle transportskader. Eventuelle transportskader skal meldes umiddelbart og senest 24 timer etter at varen er levert. I motsatt fall vil kundens krav bli avvist.

Ubegrunnede servicebesøk

Hvis du tilkaller en servicemontør og det viser seg at du selv kunne ha rettet feilen ved for eksempel å følge anvisningene i denne bruksanvisningen eller ved å skifte en sikring i sikringsskapet, er du selv ansvarlig for å betale for servicebesøket.

Firmakjøp

Firmakjøp er ethvert kjøp av apparater som ikke skal brukes i en privat husholdning, men benyttes til inntekts ervervelse eller næringsformål (restaurant, kafé, kantine osv.) eller brukes til utleie eller annet formål som omfatter flere brukere.

I forbindelse med firmakjøp gis det ingen garanti, ettersom produktet utelukkende er beregnet til alminnelige husholdninger.

Service

ServiceCompaniet AS, Gladengveien 8, 0661 Oslo.

Postboks 6469 – Etterstad, 0605 Oslo.

Telefon: [phone]

Faks: 22 68 54 00

Mail: [e-mail]
