BRUKSANVISNING WVL 60 B Witt

Veiledning for bruk og betjening av/ NO:12-20

• Tryk på LYSKNAPPEN for at slå lyset til og fra

3. Timer

Lykke til med ditt valg av ventilator. Våre produkter er designet og fremstilt, for å oppfylle dine forventninger, og vil helt sikkert bli en nyttlig del av ditt moderne kjøkken.

Vi håper du får mye glede av din nye ventilator.

GENERELL INFORMASJON

Ventilatoren er beregnet til å fjerne damp og os fra kjøkkenet. Den er designet for å kunne brukes i versjon med utsuging til det fri og til resirkulering. Resirkulering krever, at man kjøper og monterer et kullfilter.

Ventilatoren er designet for å monteres over en koketopp med gass, induksjon eller kjeramisk. Ventilatoren har belysning og en motor for utsuging som kan stilles inn i tre hastigheter.

MERK:

Innen installasjon må det undersøkes grundig, om det er skader på produktet. Hvis det finnes skader, kontaktes butikken der produktet er kjøpt.

Les grundig gjennom installasjonsinstruksen. Bruk utelukkede materiale, som oppfyller gjeldende lover og regler.

Bruk et utluftingsrør med kortest mulig lengde. Jo lengere rør, jo dårligere sugeevne. Bruk så få vinkelrør som mulig.

Unngå endringer av rørets diameter. Diameteren skal i hele avtrekkets lengde være 150 mm. Hvis ikke reduseres sugeevnen kraftig, og lydnivået økes markant.

Avhendelse av emballasjen

Emballasjen beskytter ventilatoren mot transportskader. Emballasjematerialene er valgt ut fra miljø- og avfallsmessige hensyn og kan gjenbrukes. Gjenbruk av emballasjematerialene sparer råstoffer og minsker avfallsproblemene. Emballasjen bør derfor avleveres på nærmeste gjenbruksstasjon/ oppsamlingssted. Emballasjedeler (f.eks. folier, polystyrenskum) kan være farlige for barn. Fare for kveling! Oppbevar derfor emballasjedeler uten for barns rekkevidde, og avhend materialet raskest mulig.

Avhendelse av et gammelt produkt

Gamle elektriske og elektroniske produkter inneholder fremdeles verdifulle materialer. De kan imidlertid også i begrenset omfang inneholde skadelige stoffer, som er nødvendige for deres funksjon og sikkerhet.

Hvis produktene avhendes sammen med husholdningsavfallet eller behandles feil, kan det føre til skade på helse og miljø. Avhend derfor ikke det gamle produkt sammen med husholdningsavfallet.

Avlevér i stedet for det gamle produkt på nærmeste oppsamlingssted eller den lokale gjenbruksstasjon, så delene kan bli gjenbrukt. Sørg for at det gamle produkt oppbevares utilgjengelig for barn, inntil det avleveres på gjenbruksstasjonen.

SIKKERHETSANVISNINGER

Vennligst les bruksanvisningen grundig, før ventilatoren tas i bruk.

Den gir viktige opplysninger om sikkerhet, montering, bruk og vedlikehold. Dermed beskyttes både personer og ventilator.

Vennligst ta vare på bruksanvisningen, og gi den videre til en eventuell senere eler.

Ventilatoren er beregnet til bruk i en vanlig husholdning. Motor og lys er beregnet til bruk i forbindelse med matlaging, ikke til generell ventilering eller rombelysning.

All annen bruk er på egen risiko og kan være forbundet med fare. Produsenten/importøren kan ikke gjøres ansvarlig for skader oppstått på grunn av feil bruk eller feil beljening.

Før tilkobling av ventilatoren bør det kontrolleres, at tilkoblingsforholdene stemmer overens med de tilkoblingsdata (spenning og frekvens), som er angitt på typeskiltet. Det er veldig viktig at disse data stemmer overens, så ventilatoren ikke skades.

I tvilstilfelle kontaktes en fagmann.

Ventilatorens elsikkerhet kan kun garanteres, när det er etablert forskriftsmessig jordforbindelse. Det er veldig viktig, at denne grunnleggende forholdsregel testes,

og at installasjonene i tvilstilfelle gjennomgås av en fagmann. Produsenten/importøren kan ikke gjøres ansvarlig for skader, som er oppstått på grunn av manglende eller avbrutt jordledning (f.eks. elektrisk støt).

Installasjon og reparasjon må kun foretas av fagfolk. Installasjon og reparasjon foretatt av ukyndige kan medføre betydelig risiko for brukeren og er ikke omfattet av reklamasjonsordningen. Innbygging og montering av denne ventilator på et ikke-stasjonært installasjonssted (f.eks. skip) må kun utføres av fagfolk og kun under iakttagelse av sikkerhetsforskriftene for bruken av denne ventilatoren.

Tilkoblingen mä ikke skje ved hjelp av en skjøteledning.

En skjøteledning gir ikke den nødvendige sikkerhet (f.eks. risiko for overoppheting).

Bruk aldri åpen ild under ventilatoren; unngå flambering, grillsteking o.l.

En ventilator som er skrudd på trekker flammene inn i filteret, og på grunn av det oppsugde kjøkkenfett oppstår det brannfare!

Bruk alltid ventilatoren, när en koketopp benyttes. Hvis ventilatoren ikke brukes, kan det dannes kondensvann. Så kan det oppstå korrosjonsskader på ventilatoren.

Hvis det jobbes med olje eller fett, skal man hele tiden holde øye med gryter, panner og friyrgryter. Også grillsteking over el-grill utstyr skal skje under konstant oppsyn. Overopphetet olje og fett kan selvantenne og dermed sette ild til ventilatoren.

Bruk aldri ventilatoren uten fettfilter, da fett- og smussavleiringer kan redusere ventilatorens funksjon.

Filtrene skal rengjøres eller skiftes ut med jevne mellomrom. Et overmettet fettfilter fører til brannfare!

Bruk aldri et damprengjøringsapparat til rengjøring av ventilatoren. Dampen kan trenge inn i spenningsførende deler og forårsake kortslutning.

Ventilatoren er beregnet til å betjenes av voksne, som har lest bruksanvisningen. Barn kan ofte ikke beregne de farer, som kan oppstå ved feil bruk av ventilatoren. Sørg derfor for å holde barn under oppsyn, når de er i nærheten av ventilatoren, og hold øye med at barn ikke får fingre inn under panelet, når dette fires ned.

Ventilatoren skal ikke monteres over ildsteder, hvor det brukes fast brensel.

Til utluftingsrør må det kun brukes rør eller slanger av ikke-brennbart materiale.

Utlufting må ikke skje gjennom røykkanal, pipe eller ventilasjonssjakt, hvis disse brukes til utlufting av rom med ildsteder.

Hvis utlufting foretas gjennom en røykkanal eller pipe, som ikke er i bruk lenger, skal myndighetenes forskrifter overholdes.

Bruk av ventilatoren samtidig med et ildsted, som er avhengig av luften i rommet

Advarsel: Risiko for forgiftning!

Hvis det i samme rom eller ventilasjonssystem brukes både ventilator og et ildsted, som er avhengig av luften i rommet, bør det utvises største forsiktighet.

Ildsteder, som er avhengig av luften i rommet, kan f.eks. være gass-, olje-, tre- eller kulldrevne varmeapparater, gjennomstrømings-vannvarmere, varmtvannstank eller gassovner, som får forbrenningsluft fra rommet, hvor de er installert, og hvis utblåsningsgass ledes ut i det fri via f.eks. en pipe.

Ved utlufting til det fri, også med ekstern vifte, suger ventilatoren luft ut av kjøkkenet og rommene ved siden av.

Hvis lufttilførslen ikke er tilstrekkelig, oppstår det et undertrykk. Ildstedene får for lite forbrenningsluft. Forbrenningen hemmes.

Giftige forbrenningsgasser kan bli trukket inn i boligrommene fra pipen eller utsugingssjakten. Det kan være livsfarligt!

Ventilatoren kan uten risiko brukes samtidig med et ildsted, som er avhengig av luften i rommet, hvis undertrykket i rommet eller ventilasjonssystemet høyst er 4 Pa (0,04 mbar), hvor tilbakesuging av forbrenningsgass unngås.

Dette kan oppnäs, hvis det kan strømme frisk luft til forbrenning inn gjennom åpninger i f.eks. dører og vinduer. Man bør sikre seg, at tverrsnittet på åpningene er tilstrekkelig stort.

Ved vurdering bør hele husets ventilasjonssystem tas i betraktning. I tvivlstilfelle kontaktes den lokale feieren.

For å oppnå sikker funksjon kan det være nødvendig å kombinere ventilatoren med en vinduskontakt, som kun lar ventilatoren fungere, hvis vinduet er åpent tilstrekkelig, eller å koble til en automatisk innsugingsvifte eller å åpne en motordreven ventilasjonsluke, når viften skrus på, eller automatisk å skru av for det ildsted, som er avhengig av luften i rommet, når ventilatoren blir skrudd på.

Kontakt under alle omstendigheter den lokale feieren.

INNHOLD I KASSEN:

• For utsuging (figur 3) – hvor luften føres ut av bygningen via et tilkoblet stivt rør av kunststoff med diameter ∅150mm til en ventilasjonskanal eller med reduksjon via et rør ∅120mm.
• Resirkulering (figur 4) – hvor luften kommer ut av ventilatoren og tilbake i rommet igjen.
  • VIKTIG VED RESIRKULERING, at luften kan ledes ut i rommet via en utblåsningsrist.

Ved lukket sirkulasjon er det nødvendig å installere kullfilter (figur 2). Den rensete luften kommer tilbake gjennom filtrene via et utløp. Kullfiltrene skal skiftes ut minst en gang hver tredje måned (det avhenger av hvor intensivt det lages mat på koketoppen).

MERK:

Luften fra ventilatoren må ikke ledes til en pipe som brukes til røyk eller gassutslipp fra enheter, som forbrenner gass eller annen brensel.

ELEKTRISK TILKOBLING

Før strømforsyningen tilkobles skal det kontrolleres, at strømforsyningens spenning og frekvens svarer til data på ventilatorens typeskilt. Ventilatoren skal kobles til en lett tilgjengelig stikkontakt. Det er uakseptabelt å fjerne stikkontakten og koble ventilatoren permanent til strømforsyningen. Ventilatoren skal kobles til strømforsyningen etter montering.

MONTERING

Avstanden "A" mellom den nederste del av ventilatoren og koketoppen, hvor kjøkkenutstyret blir plassert, anbefales å være minst 40 cm (figur 1).

Under installasjonsarbeidet skal de gjeldende reglene vedrørende utlufting overholdes.

Når ventilatoren brukes samtidig med at en gasskomfyr brukes eller när andre stoffer brennes, skal rommet være tilstrekkelig ventilert. For å oppnå optimal ventilasjon skal det brukes et stivt plastrør med diameter ∅150 mm eller ∅120 mm etter påføring av reduksjonen.

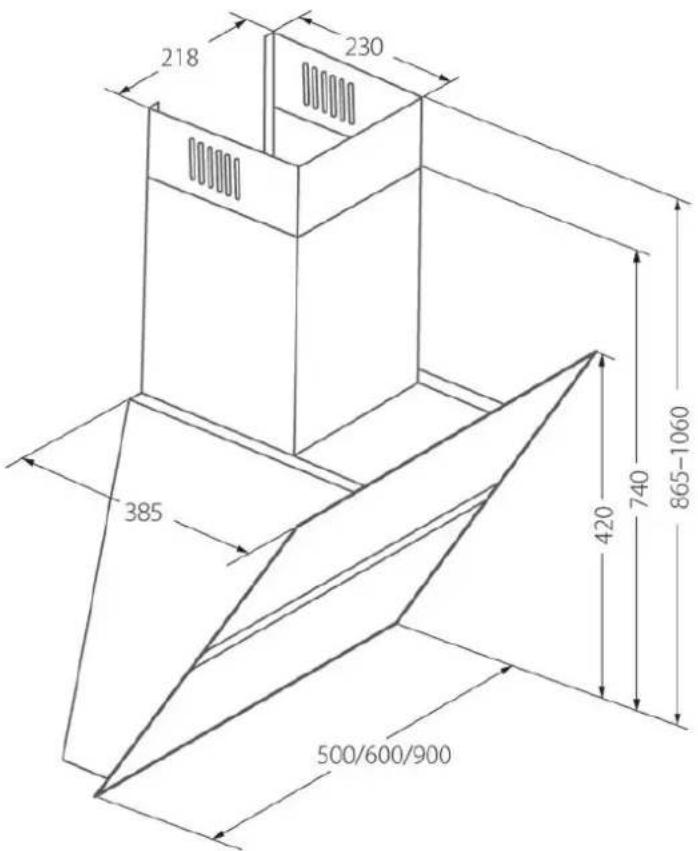

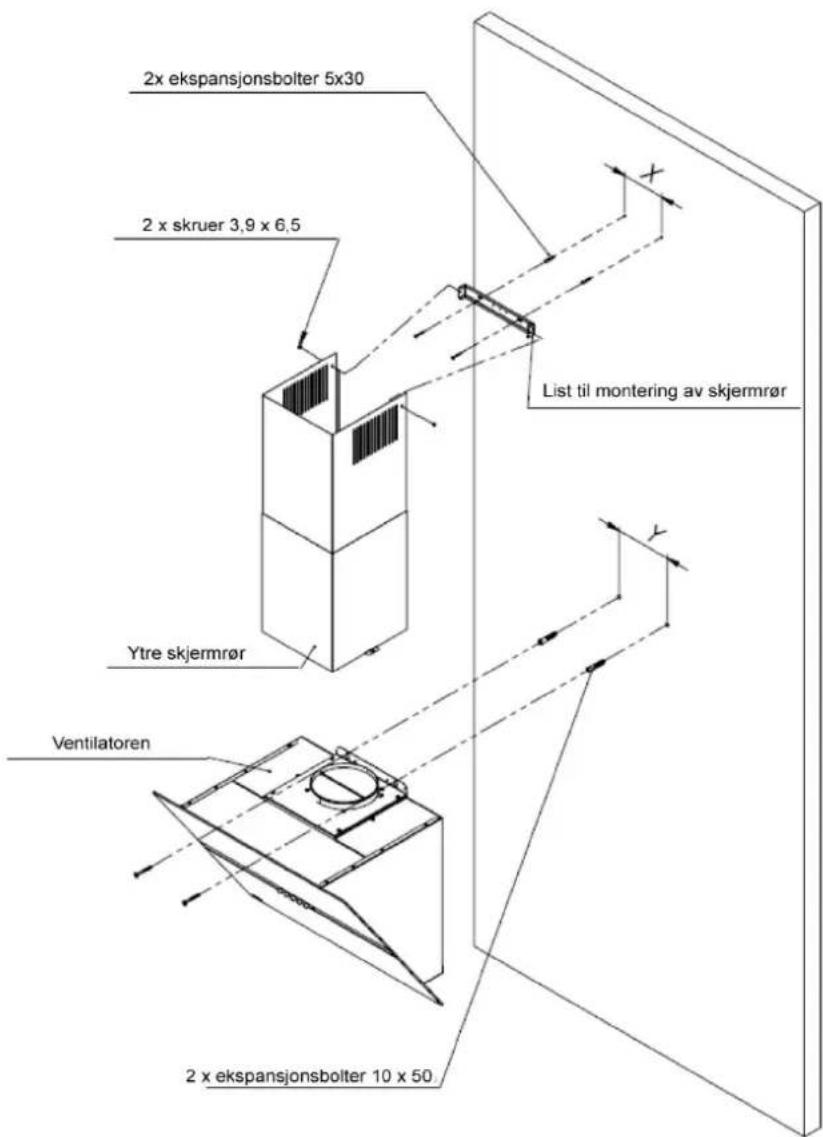

MONTERING AV VENTILATOREN

• Plasser ventilatoren på veggen og hold en minimumsavstand på 40 cm fra bunnens nederste del til koketoppen
  • Tegn avstanden mellom monteringshullene i ventilatorhuset (Y) på veggen.
• Borr hullene som er tegnet på veggen ved hjelp av en boremaskin med en diameter tilsvarende de vedlagte 10x50 ekspansjonsboltene, sett boltene helt i og skru deretter ventilatoren på plass.
• Sett de utvendige rørene (skjermrør) over ventilatoren
  • Strekk det indre røret ut til den ønskete høyde,
• Sett monteringsplaten på veggen i den markerte høyde, og marker monteringshullene (X)
• Borr huller i veggen på en diameter tilsvarende de medfølgende 5x30 bolter.
• Fest monteringsplaten til veggen.
• Trekk den indre delen ut og koble til med to 3,9 x 6,5 skruer til lokket på dekselet

BETJENING

Betjeningspanel

Ventilatoren har elektronisk styring som gjøres ved berøring av punkter i displayet

• Ved trykk på PLUSS stilles de forskjellige hastigheter inn. Ventilatoren har 5 hastigheter.
  • Trykk og hold PLUSS nede, for å sette hastigheten opp i høyeste gear (TURBO)
  • Trykk MINUS for å sette ned hastigheten
  • Trykk MINUS og hold nede, for å skru helt av

Merk, ved hastighet 3 og 4 anbefales det å ha glassfronten åpen, for å unngå en mindre pipelyd.

3. Belysningen

• Trykk på LYSKNAPPEN, for å slå lyset på og av

4. Timer

Det er mulig å stille inn tiden fra ca. 10 til 60 minutter:

• Skru på ventilatoren og velg den ønskede hastighet
• Trykk på TIMER
  • LED-displayet begynner å blinke, som bekreftelse for at man er i tidsinnstillings modus
• Ved å trykke på TIMER-knappen velges det ønskede tidsinterval, det vil si tiden fra 10 til 60 minutter. (tall "1" = 10 minutter. "2" = 20 minutter osv.)
  • etter 2 sekunder begynner displayet å blinke og fortsetter idet TIMEREN er i gang
• Etter endt innstilt tid, vil ventilatoren stoppe automatisk og lyset vil gå ut.

4. Lås av betjeningspanel, ved rengjøring.

Aktiveres ved å holde TIMER-knappen nede i ca. 2 sekunder

For å aktivere panelet igjen, hold samme knapp nede igjen.

5. Fjernkontroll

Beskrivelse av knappene (se figur 8)

1 - TIMER Starter timeren
2 - MINUS Reduserer hastigheten helt ned til stopp,
3 – PLUSS Starter ventilatoren og stiller inn hastigheten i de 5 muligheter
4 – LYSKNAPPEN Slå belysning på og av

1. Avbryt strømforsyningen.

2. Koble til strømforsyning igjen. Etter tilkobling av strømforsyningen, aktiveres funksjonen til å skru på og av fjernkontrollen i 30 sekunder.

3. Hold tasten minus (-) nede, inntil r. vises på displayet
4. Hvis det er en prikk ved siden av bokstaven r (r.) betyr det at innstillingen er aktiv, hvis bokstaven r er uten prikk (r), det betyr at den er inaktiv.
5. Endringen foretas ved hjelp av plussknappen (+).
6. Innstillingene lagres ved hjelp av lysknappen (☀️).
7. Etter å ha foretatt endringer, avbrytes strømmen til ventilatoren, og kobles til igjen.

Intensiv hastighet ( kun ved motor på 800 m³/h )

Ved å aktivere ventilatorens hastighet til det høyeste gear 4 med + knappen (D), går ventilatoren i intensiv hastighet. Overgangen til intensiv arbeidsgang signaliseres ved blink av nummer "4" i 7 minutter fra det tidspunkt dette gearet aktiveres. Etter 7 minutter skifter ventilatoren automatisk til lavere hastighet "3"

FETTFILTER

Fettfilter (figur 8) skal rengjøres en gang i måneden, alt etter forbruk.

For å rense fettfilteret skal det fjernes og vaskes med varmt vann med tilsetning av fettoppløselige midler eller i en oppvaskmaskin hvor den plasseres loddrett.

Hvis fettfilteret ikke rengjøres regelmessig, slites de raskere, og ventilatoren kan miste yteevne.

KULLFILTER

Når ventilatoren arbeider som resirkulasjon, absorberer kullfilteret lukt fra matosen. Ventilatoren er bygget sånn at det skal monteres kullfilter på begge sider av motoren. Kullfiltrene kan ikke vaskes, og bør skiftes ut ca. hver 3. måned, eller oftere hvis ventilatoren brukes veldig intensivt.

Utskifting av kullfilter (figur 9)

1. Koble fra strømmen til ventilatoren
2. Åpne glassfronten
3. Fjern fettfilteret
4. Fjern kullfilteret, som er plassert inne i ventilatoren på motorhuset på begge sider (se figur x), ved å dreie det rundt mot klokken
5. Nye filtre settes på i omvendt rekkefølge. Filtrene settes på motorhuset og dreies for å festes.

Regelmessig vedlikehold og rengjøring sikrer god brukervennlighet og pålitelighet, samtidig med at levetiden forlenges.

Det skal legges særlig vekt på å sikre at fettfiltre og aktive kullfiltre skiftes ut, i overensstemmelse med produsentens anvisninger.

BELYSNING

Belysningen består av to LED-pærer SMD hver med yteevne 2 W (figur 7).

Skifte av pære

For å skifte en LED-pære, skal man gjøre følgende:

• Slå av strømmen til ventilatoren
• Press på pæren og vri den ca. 45° mot klokken
  • Fjern den brukte pæren
• Sett innen ny pære (kontroller data på datatavlen) ved å foreta punktene ovenfor i omvendt rekkefølge
• Koble strømmen til ventilatoren igjen

RENGJ∅RING OG VEDLIKEHOLD

Regelmessig rengjøring og vedlikehold av ventilatoren vil sikre en god yteevne, drift og en forlenget levetid av ventilatoren. Ventilatoren og fettfiltrene skal rengjøres minst en gang i måneden på grunn av risiko for brann.

Man bør være spesielt oppmerksom på at fettfiltrene rengjøres og kullfiltre skiftes ut i overensstemmelse med produsentens anbefalinger.

Før rengjøring skal ledningen tas ut av stikkontakten, for å koble fra strømtilførselen. Utvendig skal ventilatoren rengjøres med en fuktig klut med ikke etsende rengjøringsmiddel. Man kan bruke milde rengjøringsmidler som f.eks. oppvaskmiddel.

Bruk av avkalkingsmidler, midler til rengjøring i toiletter og lignende vil forårsake skade på metalloverflater eller maling.

ECODESIGN

Som et resultat av Europaparlamentets nye regulativer - hhv. EU65 "Energimerking" og EU66 "Ecodesign, som trådte i kraft 1. januar 2015 - er alle Witts ventilatorer tilpasset disse nye energimerkningskrav.

Alle ventilatorer er nå utstyrt med en ny elektronikk, blant annet en timerenhet for sugestyrken, når yteevnen overstiger 650 m ^3 /t. Dette gjelder alle modeller med interne motorer og med en yteevne over 650 m ^3 /t. Timerenheten bytter automatisk fra høyeste nivå til nest høyeste etter 5 minutter. Ventilatorer med eksterne motorer er også utstyrt med denne t imerenhet, som automatisk skifter fra høyeste til nest høyeste nivå, når yteevnen overstiger 650m ^3 /t. Eksterne motorer med en yteevne over 650 m ^3 /t på både høyeste og nest høyeste nivå bytter ned til neste nivå etter 7 minutter.

I 'standby'-mode er ventilatorens energiforbruk lavere enn 0,5 W.

REKLAMASJONSRETT

Det er 5 års reklamasjonsrett på fabrikasjons- og materialfeil på ditt nye produkt, gjeldende fra dokumentert kjøpsdato. Garantien omfatter materialer, arbeidslønn og kjøring. Ved henvendelse om service er det fint at du har produktets navn og serienummer klart. Disse opplysningene finnes på typeskiltet. Skriv evt. opplysningene ned her i bruksanvisningen, så har du dem for hånden. Det gjør det lettere for servicemontøren å finne de riktige reservedelene.

Reklamasjonsretten dekker ikke:

• Feil og skader som ikke skyldes fabrikasjons- og materialfeil
• Ved dårlig vedlikehold og mangel på rengjøring av produktet
• Ved brann- og /eller vann- og fuktskader på produktet
• Ved reparasjon utført av ufaglærte
• Ved transportskader der produktet er transportert uten korrekt emballasje
  • Hvis det er brukt uoriginale reservedeler
• Hvis anvisningene i bruksanvisningen ikke er fulgt
• Hvis ikke installasjonen er gjort som anvist
• Hvis ufaglærte har installert eller reparert produktet
• Defekte pærer

Transportskader

En transportskade som konstateres ved forhandlerens levering hos kunden, er utelukkende en sak mellom kunden og forhandleren. I tilfeller der kunden selv har stått for transporten av produktet, påtar leverandøren seg ingen forpliktelse i forbindelse med evt. transportskade.

Evt. transportskade skal omgående gis beskjed om, og senest

24 timer etter at varen er levert. I motsatt fall vil kundens krav bli avvist.

Ubegrunnede servicebesøk

Hvis man tilkaller en servicemontør og det viser seg at man selv kunne ha rettet feilen, ved f.eks. å følge anvisningene her i bruksanvisningen eller ved å skifte en sikring i sikringsskapet, må kunden selv betale for servicebesøket.

Kommersielle innkjøp

Kommersielle innkjøp er alle kjøp av apparater som ikke skal brukes i en privat husholdning, men brukes til næringsvirksomhet eller andre kommersielle formål (restaurant, café, kantine etc.) eller brukes til utleie eller annen bruk som omfatter flere brukere.

I forbindelse med næringsvirksomhet ytes ingen garanti, fordi dette produktet bare er beregnet til bruk i vanlig husholdning.

SERVICE

• Service skal meldes til vår service partner Service Companiet, via deres hjemmeside – eller TLF [phone] / https://service.witt.dk/service/nb/appliances/service.aspx
• Skjema fylles ut av forhandler eller sluttbruker.
  • Service Companiet håndtere saken.
• Fabrikat, modell, serienummer, evt. produktnummer, kjøpsdato, forhand-ler, beskrivelse av feil, kundeopplysninger - skal informeres om.
  Forbehold for trykkfeil.

Produsenten/distributøren kan ikke holdes ansvarlig for produkt- og/eller personskader, hvis sikkerhetsanvisningene ikke overholdes.
