WSE901BX - Keittiön liesituuletin Witt - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi WSE901BX Witt PDF-muodossa.
| Merkki | Witt |
| Malli | WSE901BX |
| Tuotetyyppi | Liesituuletin (keittiön ilmanpoistohuppu) |
| Leveys | 90 cm |
| Syvyys | 43 cm |
| Korkeus | 147.5 cm (piippu mukaan lukien) |
| Syöttöjännite | AC 230V, 50Hz |
| Tehonkulutus | 202 W (maks.) |
| Valaistus | 2 × 3W LED-lamppua |
| Moottori | 1 ulkoinen moottori |
| Tuulettimen nopeuksien lukumäärä | 10 (liukusäädin) |
| Maksimi ilmavirtaus | 900 m³/h |
| Äänitaso | 49 dBA |
| Poistoaukon halkaisija | 150 mm |
| Käyttötavat | Poisto (kanava ulos) tai kierto (hiilisuodattimella) |
| Rasvasuodatin | 1 metalliverkkosuodatin, puhdistetaan 2 kuukauden välein |
| Hiilisuodatin | Valinnainen, vaihdetaan 2 kuukauden välein kiertotoiminnossa |
| Ohjauspaneeli | Kosketusohjaus: I/O, liukusäädin, ajastin, valot |
| Ajastintoiminto | Automaattinen sammutus enintään 15 minuutin kuluttua |
| Pienin asennuskorkeus | 550 mm sähköliesi, 650 mm kaasuliesi |
| Takuu | 2 vuotta (valmistus- ja materiaalivirheet) |
| Väri | Ruostumaton teräs mustalla lasilla |
| Turvallisuusluokka | Luokka II (kaksoiseristetty) |
Usein kysytyt kysymykset - WSE901BX Witt
Käyttäjien kysymyksiä aiheesta WSE901BX Witt
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Keittiön liesituuletin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi WSE901BX - Witt ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. WSE901BX merkiltä Witt.
KÄYTTÖOHJE WSE901BX Witt
Käyttöohje Liesituuletin (s. 61 – 74)
Pakkauksen hävittäminen....58
Vanhan liesituulettimen hävittäminen 58
Turvallisuusohjeet....58
Liesituulettimen kuvaus....63
Mittapiirustukset 64
Liesituulettimen osat 65
Asentaminen 66
Käyttäminen....69
Puhdistaminen 71
Takuu....73
Huolto 74
Pakkauksen hävittäminen
Pakkaus suojaa liesituuletinta kuljetusvahingoilta. Pakkauksen materiaali on valittu ympäristö- ja jätetekniset seikat huomioiden, ja siksi sen voi kierrättää. Pakkausmateriaalien kierrättäminen säästää raaka-aineita ja vähentää jäteongelmia. Tämän vuoksi pakkaus tulee toimittaa lähimmälle kierrätysasemalle tai keräyspisteseen. Pakkauksen osat (esim. kalvot, polystyreenivaahto) voivat olla vaarallisia lapsille. Tukehtumisvaara!
Pakkausmateriaalit on tämän vuoksi säilytettävä poissa lasten ulottuvilta ja hävitettävä mahdollisimman nopeasti.
Vanhan liesituulettimen hävittäminen
Vanhat sähkötoimiset ja elektroniset laitteet sisältävät edelleen arvokkaita materiaaleja. Ne sisältävät kuitenkin myös haitallisia aineita, jotka ovat olleet välttämättömiä koneiden toiminnan ja turvallisuuden kannalta.
Tällaisten laitteiden hävittäminen kotitalousjätteen joukossa tai käsitteleminen muuten väärällä tavalla saattaa aiheuttaa vaaraa ihmisten terveydelle ja ympäristölle. Tämän vuoksi vanhoja laitteita ei tule koskaan hävittää kotitalousjätteen joukossa.
Sen sijaan vanha laite tulee toimittaa lähimpään keräyspisteeseen tai paikalliselle kierrätysasemalle niin, että osat saadaan uusiokäyttöön. Lisäksi vanha laite on säilytettävä lasten ulottumattomissa kunnes se toimitetaan kierrätysasemalle.
Turvallisuusohjeet
Lue käyttöohje huolellisesti ennen liesituulettimen käyttöönottoa.
Se sisältää tärkeää tietoa laitteen turvallisuudesta, asentamisesta,
käyttämisestä ja kunnossapidosta. Niiden avulla osaat välttää tilanteita, jotka voivat johtaa tapaturmiin tai koneen vaurioitumiseen.
Säilytä käyttöohje ja toimita se laitteen mukana mahdolliselle seuraavalle omistajalle.
Liesituuletin on tarkoitettu normaaliin kotitalouskäyttöön.
Valmistaja/maahantuoja ei vastaa vahingoista, joiden syynä on laitteen virheellinen käyttö tai käsittely.
Liesituulettimen sähköasennusta tehtäessä on varmistettava, että liitettävän sähkövirran ominaisuudet (jännite ja taajuus) vastaavat laitteen tyyppikilvessä annettuja arvoja. Arvojen vastaavuus on erittäin tärkeää, sillä muuten liesituuletin voi vaurioitua. Epäselvissä tilanteissa asia on tarkastettava ammattitaitoiselta sähköasentajalta.
Liesituulettimen sähköturvallisuus voidaan taata vain, mikäli liitäntä on maadoitettu määräysten mukaisesti. On erittäin tärkeää, että tämän perusturvallisuuteen liittyvän toimenpiteen tarkastaa ja epäselvissä tilanteissa myös suorittaa ammattitaitoinen sähköasentaja.
Valmistajaa/maahantuojaa ei voi asettaa vastuuseen vahingoista (esimerkiksi sähköiskusta), jotka ovat aiheutuneet puuttuvasta tai vioittuneesta maadoitusjohtimesta.
Laitteen asennus ja korjaaminen on annettava ammattitaitoisen sähköasentajan tehtäväksi. Asiantuntemattomat asennus- ja korjausyritykset saattavat aiheuttaa merkittävän turvallisuusriskin käyttäjälle ja johtavat takuun raukeamiseen. Liesituulettimen saa asentaa liikkuvaan kohteeseen (esim. veneeseen) vain ammattitaitoinen sähköasentaja, joka on perehtynyt tälle laitteelle annettuihin turvallisuusmääräyksiin.
Liesituuletin on kytketty irti sähköverkosta vain silloin, kun jokin seuraavista ehdoista täyttyy:
- Pistotulppa on irrotettu pistorasiasta. Pidä aina kiinni itse pistotulpasta, älä johdosta, kun irrotat pistotulppaa pistorasiasta.
- Sulake on kytketty pois päältä.
- Kierrettävä sulake on kierretty kokonaan pois.
Sähköliitännässä ei saa käyttää jatkojohtoa, sillä sen turvallisuus ei ole riittävä (mm. ylikuumentumisvaara).
Liesituulettimen alla ei saa koskaan käyttää avotulta. Älä liekitä, grillaa jne. liedellä.
Liekit voivat imeytyä suodattimeen, jolloin siihen kertyneet ruuanlaittorasvat saattavat syttyä palamaan!
Jos liesituuletinta käytetään kaasulieden yläpuolella, sytytettyjen kaasupolttimien päällä on oltava koko ajan jokin suoja, esimerkiksi kattila. Kaasupoltin tulee sammuttaa aina, kun keittoastia otetaan pois, vaikka vain lyhyeksikin ajaksi. Liekki on säädettävä niin, ettei se ulotu keittoastian pohjan ulkopuolelle. Peittämättömien poltinten liekit voivat nostaa kuumuuden erittäin korkeaksi, ja se voi vahingoittaa liesituuletinta.
Käynnistä liesituuletin aina kun käytät keittolevyä. Mikäli liesituuletinta ei käytetä, sen sisälle voi kondensoitua vettä. Se voi puolestaan johtaa korroosiovaurioihin liesituulettimen rakenteissa.
Jos ruuanvalmistuksessa käytetään öljyä tai rasvaa, kattiloita, pannuja ja friteerauspatoja on tarkkailtava koko ajan. Myös lieden päällä käytettävää sähkögrilliä on valvottava koko ajan. Ylikuumentunut öljy ja rasva voivat syttyä itsestään palamaan ja sytyttää myös liesituulettimen.
Älä käytä liesituuletinta koskaan ilman rasvasuodatinta, sillä rasva- ja likakertymät voivat heikentää liesituulettimen toimintaa. Suodattimet on puhdistettava tai vaihdettava säännöllisesti. Täyttynyt rasvasuodatin voi aiheuttaa tulipalon!
Älä puhdista liesituuletinta koskaan pölynimurilla. Pöly voi imeytyä jännitteenalaisiin osiin ja aiheuttaa oikosulun.
Liesituuletin on tarkoitettu aikuisten, käyttöohjeen lukeneiden henkilöiden käyttöön. Lasten on usein vaikea ymmärtää niitä vaaroja, joita liesituulettimen virheellinen käyttö aiheuttaa. Tämän vuoksi on tärkeää valvoa lapsia, kun he oleskelevat liesituulettimen lähettyvillä.
Isommat lapset voivat käyttää liesituuletinta, kun heille on neuvottu sen käyttö huolellisesti ja he ymmärtävät, millaisia vaaroja sen virheelliseen käyttöön liittyy.
Halogeenilampuilla varustettujen liesituulettimien yhteydessä on huomioitava, että lamput kuumentuvat palaessaan erittäin voimakkaasti ja jäähtyvät sammuttuaan melko hitaasti. Älä päästä lapsia lamppujen lähelle ennen kuin ne ovat jäähtyneet niin paljon, ettei palovammojen vaaraa enää ole.
Pakkauksen osat (esim. kalvot, polystyreenivaahto) voivat olla vaarallisia lapsille. Tukehtumisvaara! Pakkausmateriaalit on tämän vuoksi säilytettävä poissa lasten ulottuvilta ja hävitettävä mahdollisimman nopeasti.
Ellei lieden valmistaja ole edellyttänyt suurempaa turvaetäisyyttä lieden pinnasta liesituulettimen alareunaan, asennuksessa on noudatettava seuraavia minimietäisyyksiä:
– Keraaminen liesitaso: 650 mm
- Kaasuliesi: 700 mm.
Asennuskorkeutta päätettäessä huomioon on otettava myös käyttäjien pituus. Heidän on voitava työskennellä vapaasti lieden äärellä ja käyttää liesituuletinta mahdollisimman vaivattomasti.
Korkeutta valittaessa on huomioitava myös, että liesituulettimen etäisyyden kasvattaminen heikentää ruuanvalmistuksessa syntyvien höyryjen ohjautumista liesituulettimeen.
Mikäli teleskooppisen kotelon halutaan ulottuvan kattoon asti, se on huomioitava liesituulettimen asennuskorkeutta päätettäessä.
Mikäli liesituulettimen alla on tarkoitus käyttää erilaisia ruuanvalmistusvälineitä, etäisyys on valittava suurimman vaaditun turvaetäisyyden mukaan.
Liesituuletinta ei saa asentaa palavaa polttoainetta käyttävien tulisijojen päälle.
Poistoputken tai -letkun on oltava syttymätöntä materiaalia.
Poistoilmaa ei saa johtaa savukanavaan, hormiin tai ilmastointiputkeen, jota käytetään tulisijoilla varustettujen huoneiden hormina.
Poistoilman johtaminen käytöstä poistettuun savukanavaan tai hormiin on suoritettava viranomaismääräysten mukaisesti.
Liesituulettimen käyttäminen samanaikaisesti huonetilan ilmaa käyttävien tulisijojen kanssa
Varoitus: Myrkytysvaara!
Noudata erityistä varovaisuutta, mikäli samassa tilassa tai samaan ilmastointijärjestelmään kuuluvassa huoneessa käytetään sekä liesituuletinta että tulisijaa, jonka toiminta riippuu huonetilassa olevasta ilmasta.
Huonetilan ilmaa käyttäviä tulisijoja ovat esimerkiksi kaasu-, öljy-, puu- ja hiilikäyttöiset lämmittimet, läpivirtaustekniikalla toimivat käyttövedenlämmittimet, lämminvesikattilat ja kaasuliedet ja -uunit, jotka ottavat palamiseen tarvittavan ilman sijoituspaikastaan ja joiden poistoilma johdetaan ulos esimerkiksi savupiipun kautta.
Kun liesituulettimen kautta kulkeva ilma johdetaan ulos, vaikka ulkopuolisenkin puhaltimen avulla, liesituuletin imee ilmaa keittiöstä ja sen vieressä sijaitsevista huoneista.
Mikäli korvausilman saanti ei ole riittävä, huoneistoon syntyy alipainetta.
Silloin tulisijat saavat liian vähän ilmaan palamisreaktioon ja palaminen häiriintyy.
Sen seurauksena asuintiloihin voi imeytyä myrkyllisiä palokaasuja hormista tai poistokanavasta. Tämä voi olla hengenvaarallista!
Jotta liesituulettimen samanaikainen käyttö huonetilan ilmaa käyttävän tulisijan kanssa olisi vaaratonta, huonetilan tai ilmastointijärjestelmän alipaine saa olla enintään 4 Pa (0,04 mbar), jolloin palokaasujen imeytyminen takaisin sisätiloihin estyy.
Tähän päästään lisäämällä palamiseen tarvittavan ilman saantia esimerkiksi ovien tai ikkunoiden ilmaventtiileillä. On tärkeää varmistaa, että
ilmaventtiileiden läpimitta on riittävä. Yksi korvausilmakanava ei yleensä riitä varmistamaan tarvittavaa ilmansaantia.
Korvausilmanoton riittävyyttä arvioitaessa on huomioitava asunnon ilmanvaihtojärjestelmä kokonaisuudessaan. Epäselvissä tilanteissa on otettava yhteyttä paikalliseen nuohoojamestariin.
Turvallisen toiminnan varmistamiseksi liesituuletinta voidaan joutua täydentämään
- ikkunakytkimellä, joka sallii liesituulettimen käytön vain, mikäli ikkuna on riittävästi auki, tai
- kytkemällä se automaattiseen raitisilmapuhaltimeen tai moottoroituun tuuletusluukkuun, joka avautuu liesituulettimen käynnistyessä, tai
- kytkemällä se järjestelmään, joka sammuttaa huonetilan ilmaa käyttävän tulisijan silloin, kun liesituuletin käynnistyy.
Ota aina yhteyttä paikalliseen nuohoojamestariin.
Liesituulettimen kuvaus
Liesituuletin on tarkoitettu höyryjen ja käryjen poistamiseen keittiöstä. Laite edellyttää poistokanavaa, jonka kautta käytetty ilma johdetaan ulos. Poistokanavan (yleensä ∅150 mm putki) enimmäispituus on 4-5 metriä. Parhaaseen tulokseen päästään käyttämällä sileää muovi- tai teräsputkea, mieluiten suorana.

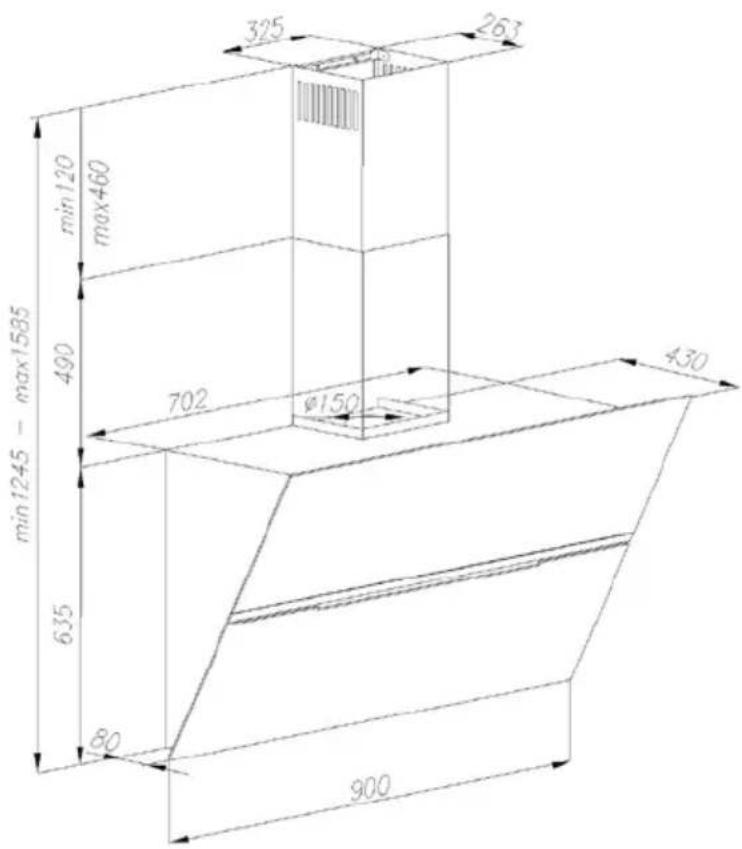

Mittapiirustukset

Liesituulettimen osat

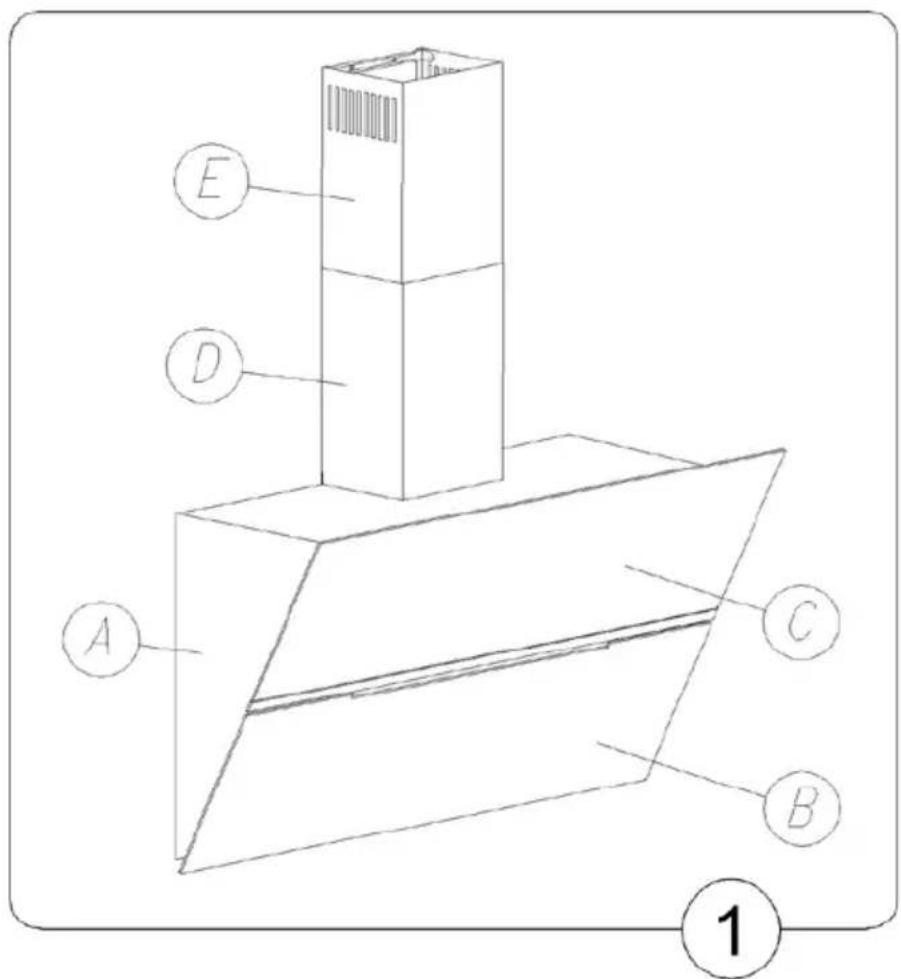

Liesituuletin koostuu seuraavista osista, kuva 1:
- Kupu (A), sen lasilevyt (B, C), lamput
- Hormi (D), alaosa
- Liesituulettimen ja hormin kiinnikkeet (E)
- Ulkoinen moottori
- Asennusruuvit

Asentaminen
Liesituulettimen asennusjärjestys on seuraava:
-
Merkitse seinään liesituulettimen ja liesitason välinen etäisyys
-
Merkitse seinään liesituulettimen ruuvinreikien paikat
-
Poraa reiät ja asenna poratulpat
-
Asenna liesituulettimen kupu
-
Tee ilmanvaihtoliitäntä
-
Sijoita ulkoinen moottori (K) haluttuun paikkaan (esim. katolle liesikuvun yläpuolelle).
-
Liitä tuuletin moottorikoteloon (K) halkaisijaltaan 150 mm:n ilmanvaihtoputkella.
-
Yhdistä moottorin virtajohto ja verkkojohto toisiinsa.
-
Liitä moottorikotelo [K] poistohormiin.
-
Pidennä kuvun poistoputken suojakotelo sopivaan korkeuteen.
-
Merkitse seinään enimmäiskorkeus.
-
Asenna suojakotelo.

Tarkasta liittämisen jälkeen, että liesituulettimen valot palavat ja moottori toimii oikein.
Varmista, että pistorasia on helposti käytettävissä asentamisen jälkeen.
Käyttö

Liesituulettimen käynnistäminen/sammuttaminen
I/O – Käynnistys/Sammutus
Liukukytkin – puhallusnopeuden säätö
T - Ajastin
- Liesituulettimen automaattinen sammutus
L – Valo – Sytytys/Sammutus
Valitse sopiva nopeus siirtämällä liukukytkintä sormella tai käytä Direct Access -toimintoa painamalla liukukytkinpaneelia sen nopeuden kohdalta, jota haluat käyttää.
Valaistus
- Valot sytytetään painamalla painiketta L.
- Valot sammutetaan painamalla painiketta L uudelleen.
Huomaa: valot toimivat riippumatta siitä, onko liesituuletin käynnissä vai ei.
Tämän vuoksi valot kannattaa sammuttaa, kun niitä ei enää tarvita.
Liesituulettimessa on 3 W:n suuruiset LED-lamput.
Huom: lamput eivät kuulu takuun piiriin, sillä ne ovat kuluvia osia. Lamput vaihdetaan kuvassa esitetyllä tavalla.
Huomaa: Älä koskaan kosketa sormillasi suoraan

Liesituulettimen voi ohjelmoida sammumaan automaattisesti 15 minuutin kuluttua.
Käynnistä liesituuletin sopivalle nopeudelle. Aktivoi ajastustoiminto painamalla painiketta T. Ajastimen merkkivalo syttyy osoittamaan, että liesituuletin on ajastustilassa.
Liesituuletin voidaan sammuttaa ennen 15 minuutin täyttymistä painamalla joko painiketta T tai Käynnistys/Sammutus.
Ajastustilassa liesituuletin sammuu automaattisesti 15 minuutin kuluttua.
Lyhytaikaisen virtakatkoksen jälkeen mikroprosessorijärjestelmä saattaa nollautua tai "kaatua", eikä järjestelmä enää reagoi näytöllä annettaviin komentoihin. Tilanne korjataan katkaisemalla liesituulettimen virta ja kytkemällä se uudelleen päälle.
Puhdistus ja kunnossapito
Säännöllinen puhdistaminen varmistaa liesituulettimen moitteettoman toiminnan ja pidentää sen käyttöikää. Muista vaihtaa rasvasuodattimet valmistajan ohjeiden mukaan.

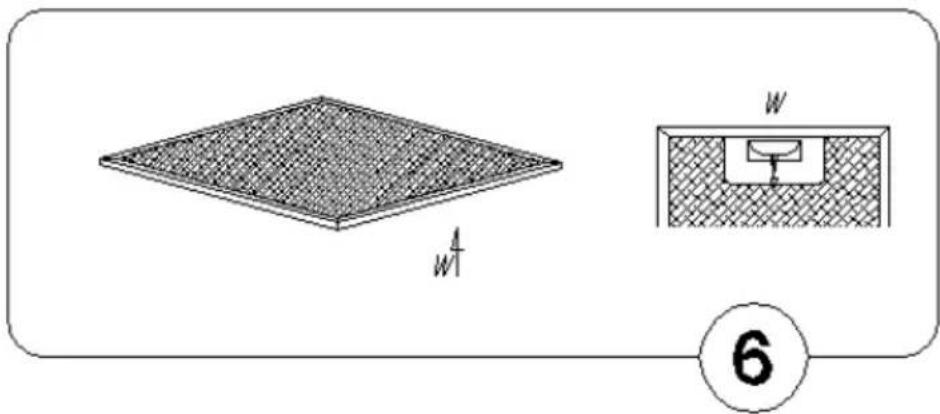

Metalliset rasvasuodattimet
Metalliset rasvasuodattimet on puhdistettava joka toinen kuukausi. Ne voidaan pestä astianpesukoneessa tai käsin. Käytä mietoa pesuainetta (vältä pesuainetiivisteiden käyttämistä) ja lämmintä vettä (maks. 50 °C). Huomaa: pesu astianpesukoneessa voi aiheuttaa suodattimiin värjäytymiä.
Rasvasuodatin otetaan pois avaamalla rasvasuodattimen lukot. Kallista rasvasuodatinta noin 45° alaspäin, irrota sen takareuna ja ota suodatin pois.
Pidä suodattimista hyvin kiinni irrottamisen aikana, etteivät ne tai liesitaso vaurioidu.

Liesituulettimen puhdistaminen
Liesituulettimen pinnat ja säätimet voivat naarmuuntua. Tämän vuoksi puhdistuksessa on noudatettava seuraavia ohjeita.
Pintojen ja säätimien puhdistamiseen saa käyttää ainoastaan pehmeää sientä, lämmintä vettä ja PH-arvoltaan neutraalia puhdistusainetta.
Kuivaa pinnat lopuksi huolellisesti pehmeällä liinalla.
Säädinten alueella vedenkäyttöä tulee rajoittaa, sillä sitä voi päästä suojakannen alla olevaan elektroniikkaan.
Seuraavien aineiden käyttö on kielletty, koska ne voivat vahingoittaa liesituulettimen pintaa
- sooda-, happo- ja klooripitoiset puhdistusaineet sekä aineet, jotka sisältävät liuottimia
- hankaavia elementtejä sisältävät puhdistusaineet, kuten hankausjauheet ja -sienet, esimerkiksi karhunkieli tai pehmeä sieni, johon jäänyt hankausaineitta edellisestä käyttökerrasta.
Teräskuvun puhdistaminen
(ei koske käyttöpainikkeita!)
Yleisten ohjeiden lisäksi liesituulettimen teräspinnat voidaan puhdistaa ruostumattomalle teräkselle tarkoitetuilla hankausaineettomilla puhdistusaineilla. Pintojen nopea likaantuminen voidaan estää käyttämällä ruostumattomalle teräkselle tarkoitettua hoitoainetta. Levitä teräspinnoille ohut kerros hoitoainetta pehmeän liinan avulla.
Takuu
Uudella liesituulettimellanne on 2 vuoden valmistus- ja materiaalivirhetakuu, joka on voimassa dokumentoidusta ostopäivästä lukien. Takuu kattaa materiaalit, työkustannukset ja kuljetukset. Huoltopyynnön yhteydessä on ilmoitettava liesituulettimen nimi ja sarjanumero. Nämä tiedot löytyvät tyyppikilvestä. Kirjoittakaa mahdolliset muut tiedot tähän käyttöohjeeseen – silloin ne ovat saatavilla. Huoltoasentajan on helpompi löytää oikea varaosa, kun tietoja on enemmän.
Takuu ei kata:
Vikoja ja vahinkoja, jotka eivät johdu valmistus- tai materiaalivirheistä Jos laitteessa on käytetty muita kuin alkuperäisiä varaosia Jos käyttöohjeita ei ole noudatettu
Jos asennusta ei ole tehty ohjeiden mukaan Jos tuotteen on asentanut tai sitä on korjannut joku muu kuin ammattitaitoinen asentaja
Kuljetusvahingot
Kuljetusvahinko, joka todetaan tuotteen toimituksessa myyjältä asiakkaalle, on yksinomaan asiakkaan ja myyjän välinen asia. Jos asiakas on vastannut tuotteen kuljetuksesta itse, tavarantoimittajalla ei ole mitään velvollisuksia mahdollisten kuljetusvahinkojen suhteen. Mahdolliset kuljetusvahingot tulee ilmoittaa välittömästi tai viimeistään 24 tunnin kuluessa tavaran toimituksesta. Muutoin asiakkaan vaatimukset hylätään.
Turhat huoltokäynnit
Mikäli ostaja kutsuu huoltoasentajan paikalle syystä, jonka asiakas olisi voinut korjata itse noudattamalla esimerkiksi käyttöohjeessa annettuja ohjeita tai vaihtamalla sulakkeen sulaketaulussa, huoltokäynnin kustannukset ovat ostajan vastuulla.
Osto yrityskäyttöön
Ostolla yrityskäyttöön tarkoitetaan sitä, että yritys ostaa laitteen eikä sitä käytetä yksityisessä kotitaloudessa vaan yrityksessä tai yritystä muistuttavassa toiminnassa (esimerkiksi ruokaloissa, kahviloissa, kanttiineissa jne.), tai sitä vuokrataan tai käytetään muutoin niin, että sillä on useita käyttäjiä.
Yrityskäyttöön ostettaessa tällä tuotteella ei ole minkäänlaista takuuta, sillä se on tarkoitettu ainoastaan tavalliseen kotitalouskäyttöön.
Huolto
Piketa Oy
PL 420 / Rautatienkatu 19
33101 / 33100 Tampere
FINLAND
Puh +358 32333237
