KÄYTTÖOHJE WS958 XM-3 Witt

FI • Sisällysluettelo

Turvallisuusohjeet 32

Pakkauksen hävittäminen....33

Vanhan tuotteen hävittäminen 33

Liesituulettimen toimintatavat 33

Sähkökytkentä....34

Asennus....34

Käyttö....37

Ekodesign 38

Puhdistus ja hoito....39

Takuu ja huolto....40

Piirrokset....41

TURVALLISUUSOHJEET

Ole hyvä ja lue käyttöohje perusteellisesti, ennen kuin otat liesituulettimen käyttöön.

Se antaa tärkeitä tietoja turvallisuudesta, asennuksesta, käytöstä ja laitteen hoidosta. Näillä suojellaan sekä käyttäjiä että liesituuletinta. Säilytä käyttöohje, ja anna se tuulettimen mukana uudelle omistajalle.

Liesituuletin on tarkoitettu käytettäväksi tavallisessa kotitaloudessa.

Valmistaja/maahantuoja ei vastaa vahingoista, jotka johtuvat väärästä käytöstä tai virheellisestä ohjauksesta.

Sähköturvallisuus:

Varoitus: Liesituuletinta ei saa koskaan kytkeä sähköön, ennen kuin se on asennettu asianmukaisesti!

Ennen liesituulettimen kytkemistä sähköverkkoon, on varmistuttava, että sähköjärjestelmät vastaavat laitteen tyyppikilvessä annettuja liitäntätietoja (jännite ja taajuus). On erittäin tärkeää, että nämä tiedot vastaavat toisiaan, jotta liesituuletin ei vahingoitu. Jos olet epävarma, ota yhteys ammattiasentajaan.

Liesituulettimen sähköturvallisuus voidaan taata vain, kun siinä on asianmukainen maadoitus. On hyvin tärkeää, että tämä oleellinen turvajärjestely testataan ja että asennuksen epävarmoissa tapauksissa tarkastaa valtuutettu sähköasentaja. Valmistajaa/maahantuojaa ei voi pitää vastuullisena vahingoista, jotka ovat syntyneet puuttuvan tai viallisen maadoituksen johdosta (esim. sähköiskut).

Asennuksen ja korjaukset saa tehdä vain koulutettu ammattilainen. Asiantuntemattoman tekemät asennukset ja korjaukset voivat aiheuttaa merkittävän riskin käyttäjälle ja mitätöivät takuun. Tämän liesituulettimen saa koota ja asentaa liikkuvaan tilaan (esim. laivaan) vain ammattiasentaja ja vain noudattaen tämän liesituulettimen käytön turvallisuusohjeita.

Liesituuletinta ei saa muunnella millään tavalla. Siinä tapauksessa takuu raukeaa.

Katkaise liesituulettimen virransaanti ennen puhdistusta ja hoitoa.

Liesituuletin on kytketty irti sähköverkosta kokonaan vain, kun joku seuraavista ehdoista täyttyy:

• Pistoke on vedetty irti pistorasiasta. Älä vedä johdosta vaan pistokkeesta, kun irrotat tuulettimen sähköverkosta.
• Sulake on kytketty pois päältä.
• Kierrettävä sulake on kierretty kokonaan irti.

Kytkentää ei saa toteuttaa jatkojohdolla.

Jatkojohto ei ole tarpeeksi turvallinen (esim. ylikuumentumisvaara).

Turvallisuus asennuksen ja käytön aikana:

Älä koskaan käytä avoliekkiä liesituulettimen alla; vältä liekittämistä, grillausta ja vastaavaa.

Käynnissä oleva liesituuletin vetää liekit suodattimeen, ja imeytyneen keittiörasvan takia syntyy tulipalon vaara!

Jos liesituuletinta käytetään kaasulieden päällä, pitää sytytettyjen polttimoiden olla koko ajan kattilan tai vastaavan peittämänä. Vaikka kattila otettaisiin pois vain hetkeksi, on kaasupoltin sammutettava. Liekki säädetään niin, ettei se ylitä keittoastian pohjaa. Liesituuletin saattaa vahingoittua peittämättömien liekkien voimakkaasta lämpövaikutuksesta.

Käynnistä liesituuletin aina, kun keittotasoa käytetään. Jos liesituuletinta ei käynnistetä, muodostuu kondenssivettä liesituulettimen sisä- ja ulkopinnoille. Tämä voi aiheuttaa liesituulettimeen korroosiovaurioita.

Öljyä tai rasvaa käytettäessä on kattiloita, pannuja ja rasvakeittimiä vahdittava jatkuvasti. Myös grillaus sähkögrilli-varusteilla vaatii jatkuvaa valvontaa. Ylikuumentunut öljy ja rasva voivat syttyä itsestään palamaan ja sytyttää liesituulettimen.

Älä käytä liesituuletinta koskaan ilman rasvasuodatinta, koska rasva- ja likakerrostumat voivat heikentää tuulettimen toimintaa.

Suodattimet on puhdistettava tai vaihdettava säännöllisesti. Täysi rasvasuodatin aiheuttaa palovaaran!

Älä koskaan käytä höyrypesuria liesituulettimen puhdistukseen. Höyry voi tunkeutua jännitteenalaisiin osiin ja aiheuttaa oikosulun.

Liesituuletin on tarkoitettu aikuisen, nämä käyttöohjeet lukeneen käyttöön. Lapset eivät useinkaan ole selvillä vaaroista, jotka voivat syntyä liesituulettimen virheellisestä käytöstä. Muista valvoa lapsia liesituulettimen lähellä.

Isommat lapset voivat käyttää liesituuletinta, jos heille on kunnollisesti selvitetty sen käyttö ja he ymmärtävät väärästä toiminnasta mahdollisesti aiheutuvat vaarat.

Pakkauksen osat (esimerkiksi kalvot, styroksit) voivat olla lapsille vaaraksi. Tukehtumisvaara! Säilytä siis pakkaus lasten ulottumattomissa ja vie materiaalit pois mahdollisimman nopeasti.

Jos liesituulettimen alla käytetään erilaisia, eri turvaetäisyyksiä vaativia keittoastioita, on valittava suurin annettu turvaetäisyys.

Liesituuletinta ei saa asentaa kiinteää polttoainetta käyttävien tulisijojen päälle.

Poistoilmaputkena saa käyttää ainoastaan palamattomasta materiaalista valmistettuja putkia.

Ilmanvaihtoa ei saa järjestää hormin, savupiipun tai tuuletushormin kautta, jos sitä käytetään myös tulisijallisen huoneen ilmanvaihtoon.

Jos tuuletus toteutetaan sellaisen hormin tai savupiipun kautta, joka ei enää ole käytössä, on viranomaismääräyksiä noudatettava.

Liesituulettimen käyttö samanaikaisesti samaa huoneilmaa käyttävän tulisijan kanssa

Varoitus: Myrkytysvaara!

Jos samassa tilassa tai ilmanvaihtojärjestelmässä käytetään sekä liesituuletinta että tulisijaa, joka käyttää huoneen ilmaa, on noudatettava mitä suurinta varovaisuutta.

Tulisijat, jotka käyttävät huoneilmaa voivat olla esim. kaasu-, öljy-, puu- tai hiilikäyttöisiä lämmittimiä, vedenlämmittimiä, kuumavesikattiloita, kaasuliesiä tai kaasu-uuneja, jotka saavat palamisilmansa huoneesta, johon ne on asennettu, ja joiden palokaasut johdetaan ulos esimerkiksi savupiipun kautta.

Poistaessaan ilman ulos - myös erillismoottorilla varustettuna - liesituuletin imee ilmaa keittiöstä ja viereisistä huoneista.

Jos korvausilmaa ei ole riittävästi, syntyy alipaine. Tulisijat saavat liian vähän palamisilmaa. Palaminen estyy. Oleskelutiloihin voi savupiipusta tai tuuletuskanavista imeytyä myrkyllisiä savukaasuja. Se voi olla hengenvaarallista!

Liesituuletinta voi käyttää turvallisesti yhtä aikaa huoneilmaa käyttävän tulisijan kanssa, jos tilan tai ilmanvaihto-järjestelmän alipaine ei ylitä 4 Pa (0,04 mbar), jolloin vältetään savukaasujen imeytyminen takaisin huonetilaan.

Tämä voidaan saavuttaa, jos riittävästi raikasta ilmaa palamiseen virtaa sisään, esimerkiksi ovista ja ikkunoista. On varmistettava, että aukkojen poikkileikkaukset ovat riittävän suuria. Pelkkä seinän ilmanvaihtokanava ei yleensä tuo riittävästi korvausilmaa.

Arvioinnissa on otettava huomioon koko talon ilmanvaihto. Jos olet epävarma, ota yhteys paikalliseen nuohoojamestariin.

Turvallisen toiminnan varmistamiseksi voi olla tarpeen:

• yhdistää liesituuletin ikkunakytkimeen, joka sallii tuulettimen toiminnan vain, kun ikkuna on riittävän auki, tai
• kytkeä automaattinen korvausilmaimuri tai avata moottorikäyttöinen tuuletusluukku, kun liesituuletin käynnistetään, tai
• sammuttaa automaattisesti huoneilmaa käyttävä tulisija, kun liesituuletin käynnistetään.

Ota joka tapauksessa yhteys paikalliseen nuohoojamestariin.

PAKKAUKSEN HÄVITTÄMINEN

Pakkaus suojelee liesituuletinta kuljetusvaurioilta. Pakkausmateriaalit on valittu ympäristöä ja jätteenkäsittelyä ajatellen, ja ne voidaan siis kierrättää. Pakkausmateriaalien kierrätys säästää raaka-aineita ja vähentää jäteongelmaa. Pakkaus tulee toimittaa lähimmälle kierrätysasemalle tai keräyspisteeseen. Pakkauksen osat (esim. kalvot, styroksit) voivat olla lapsille vaaraksi. Tukehtumisvaara! Säilytä siis pakkaus lasten ulottumattomissa ja vie materiaalit pois mahdollisimman nopeasti.

VANHAN TUOTTEEN HÄVITTÄMINEN

Tämä laite on merkitty sähkö- ja elektroniikkalaiteromun (WEEE) hävittämistä koskevan EU-direktiivin 2012/19/EU mukaisesti. Vanhat sähkö- ja elektroniikkatuotteet sisältävät edelleen arvokkaita materiaaleja. Ne sisältävät kuitenkin myös vaarallisia aineita, jotka ovat välttämättömiä niiden toiminnan ja turvallisuuden kannalta. Hävittämällä tuotteen käytön päätyttyä asianmukaisesti autat ehkäisemään ne mahdolliset ympäristölle ja ihmisten terveydelle haitalliset vaikutukset, joita saattaa syntyä sähkö- ja elektroniikkaromun väärästä käsittelystä.

Tämä symboli osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Toimita vanha tuote sen sijaan lähimpään keräyspisteseen tai paikalliselle kierrätysasemalle, jotta osat voidaan kierrättää. Varmista myös, että vanha tuote pidetään poissa lasten ulottuvilta ennen toimitusta kierrätysasemalle. Kysy oman kuntasi viranomaisilta, jos olet epävarma siitä, miten tuote hävitetään asianmukaisesti.

LIESITUULETTIMEN TOIMINNAN KUVAUS

Liesituuletin suunniteltu käytettäväksi ulos poistavana tai huoneilmaa kierrättävänä. Jälkimmäiseen tarvitaan erikseen ostettava aktiivihiilisuodatin ja sen asennus.

Liesituuletin on tarkoitettu kiinteään kattoasennukseen.

Ulos poistava

Liesituuletin on tarkoitettu höyryjen ja käryjen poistamiseen keittiöstä. Sitä varten on asennettava poistokanava, joka johtaa käytetyn ilman ulos.

Tärkeää: Poistoputki ostetaan lisätarvikkeena.

Poistoputken halkaisijaa ei saa pienentää. Halkaisijan pitää olla sama kuin laipan. Muuten imuteho laskee rajusti ja melutaso nousee voimakkaasti.

Jos poistoputki asennetaan vaakatasoon, siinä pitää olla noin 10 %:n nousu poiston helpottamiseksi.

Tärkeää! Jos liesituuletin on varustettu aktiivihilisuodattimella, se on irrotettava, kun tuuletin asennetaan ulos poistavaksi.

• Tee ulosvienti mahdollisimman lyhyenä. Pitkä putki alentaa tehoa voimakkaasti.
  • Tee poistoputkeen mahdollisimman vähän kulmia (maksimitaivutus: 90°). Jokainen taivutus vähentää tehoa noin 15%
• Poistoputken ja seinän tai katon läpiviennin halkaisijaa ei saa pienentää siitä, mitä ohjeessa on ilmoitettu.
• Käytä sisäpinnaltaan sileää poistoputkea. Se vähentää tehonhukkaa putkessa.
• Poistoilmakanavan pitää olla valmistettu hyväksytyistä materiaaleista.

Valmistajaa/jakelijaa ei voida pitää vastuussa tuote- ja/tai henkilövahingoista, jotka johtuvat väärästä asennuksesta, liitännästä tai tuulettimen virheellisestä käytöstä. Takuu raukeaa, jos edellä olevia ei noudateta.

Huoneilmaan palauttava

Liesituuletin sopii myös käytettäväksi huoneilmaa kierrättävänä. Se vaatii hiilisuodattimen oston.

Ilmankierto tapahtuu niin, että ilma suodatetaan aktiivihilisuodattimien läpi ja palautetaan huonetilaan puhdistettuna liesituulettimen yläosan kautta.

Ilmankierrossa käytetään aktiivihilisuodattimia. Suodattimet imevät hajuja ja käryä, kunnes ne täyttyvät. Suodattimia ei voi pestä tai käyttää uudelleen. Ne pitää vaihtaa uusiin 2 - 6 kuukauden kuluttua riippuen siitä, miten paljon tuuletinta käytetään.

Huomaa: Hiilisuodattimet ostetaan erikseen.

TÄRKEÄÄ: Suodattimet aiheuttavat tulipalon vaaran, jos niitä ei vaihdeta, kun ne ovat täynnä. Hiilisuodattimia ei voi pestä eikä käyttää uudelleen!

SÄHKÖLIITÄNTÄ

Liesituuletin on EU:n pienjännitedirektiivin 2006/95/EY ja sähkömagneettista yhteensopivuutta koskevan direktiivin 2004/108/EY mukainen.

Huomaa: Jos liesituulettimessa havaitaan toimintavirhe, sen virransaanti on katkaistava. Ota sen jälkeen huoltoa järjestämiseksi yhteys myymälään, josta liesituuletin on ostettu.

Huomaa: Laite on irrotettava sähköverkosta ennen puhdistusta ja huoltotoimenpiteitä.

Huomaa: Tämä laite on varustettu JOKO

H05 VVF johdolla, jossa on 3 x 0,75 mm2 johdinta (vaihe, nolla ja maa), joka on kytkettävä yksivaiheiseen 220-240V verkkoon vähintään 10A sulakkeella. Varmista, että pistokkeeseen pääsee helposti käsiksi asennuksen jälkeen.

TAI

- EU-hyväksytyllä Schuko-pistokkeella, joka tosin Tanskassa on joko vaihdettava oikein maadoitettuun pistokkeeseen ennen asennusta tai siihen on liitettävä adapteri, joka varmistaa maadoituksen.

Liesituulettimen sähköturvallisuus voidaan taata vain, kun siinä on asianmukainen maadoitus. On hyvin tärkeää, että tätä oleellista turvajärjestelyä noudatetaan. Valmistajaa/maahantuojaa ei voida pitää vastuullisena vahingoista, jotka ovat syntyneet puuttuvan tai viallisen maadoituksen johdosta, esim. sähköiskut.

Liesituulettimen asennus on turvallisuussyistä teetettävä ammattilaisella. Jos asiantuntematon henkilö asentaa laitteen tai korjaa sitä, on olemassa loukkaantumisvaara. Jos virtajohto on vaurioitunut, se on vaihdettava. Liesituuletinta ei saa kytkeä viallisella virtajohdolla. Ota yhteys huoltoon.

ASENNUS

HUOMIO: Liesituuletin asennetaan käyttöoppaan takana olevien piirrosten ja alla olevan kuvauksen mukaisesti.

Suosittelemme asentamaan liesituulettimen korkeintaan 2500 mm keittotasosta. Ennen asennuksen aloittamista tarkistetaan, ettei laite ole vaurioitunut. Älä ota viallista liesituuletinta käyttöön. Ota yhteys huoltoon.

Erillismoottori (WS958 XM-2, WS958 W XM-2) ja poisto ulos:

Asenna laskettu katto, jonka vähimmäisetäisyys oikeaan kattoon on 279 mm ja jossa on liesituulettimelle 865 x 405 mm asennusaukko.

Jos kuitenkin poisto johdetaan joltain sivulta, minimietäisyys olemassa olevaan kattoon on vain 196 mm

Asentaja voi valita, millä liesituulettimen sivulla poistoputki sijaitsee. Kaikki muut, tarpeettomat poistoaukot on suljettava.

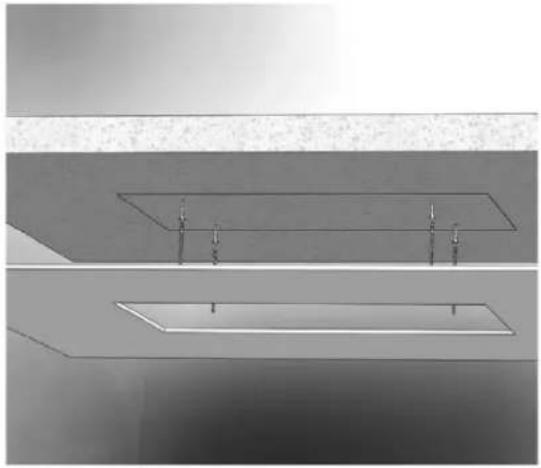

Piirros 1: Piirrä asennusaukon ääriviivat oikeaan kattoon.

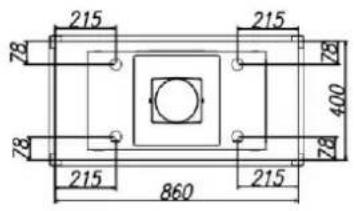

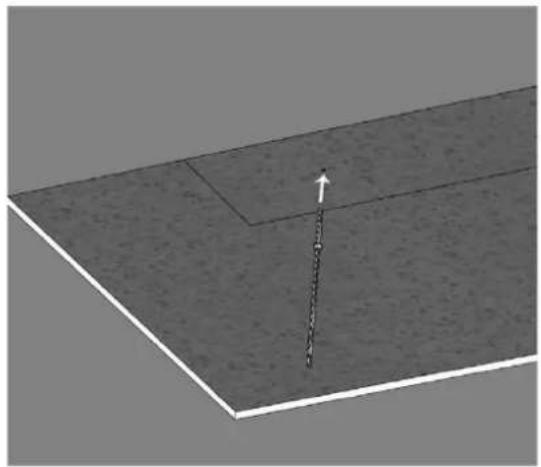

Piirros 2: Poraa oikeaan kattoon neljä reikää annettujen mittojen mukaan. Laita aukkoihin mukana toimitetut kierretulpat.

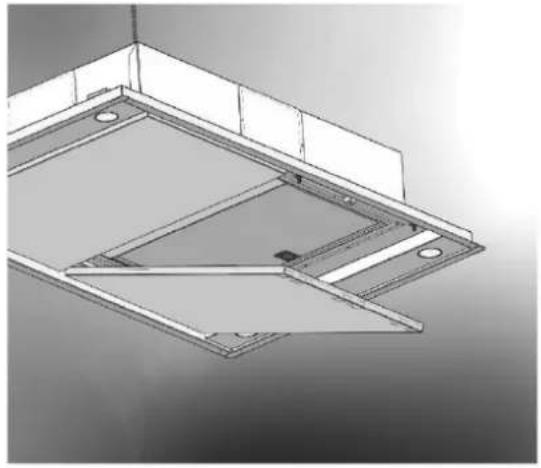

Piirros 3: Avaa lasipaneelit vetämällä niitä varovasti kuten kuvassa ja irrota rasvasuodattimet ennen asennusta, jotta ne eivät vahingoitu.

Piirros 4: Ruuvaa mukana toimitetut kierretangot kierretulppiin.

Piirros 5: Kierretankojen pituus on 250 mm ja niitä käytetään kattotuulettimen asennukseen 270 - 370 mm oikean katon alapuolelle. Jos liesituulettimen ja oikean katon etäisyys on tätä suurempi, on käytettävä pidempiä kierretankoja.

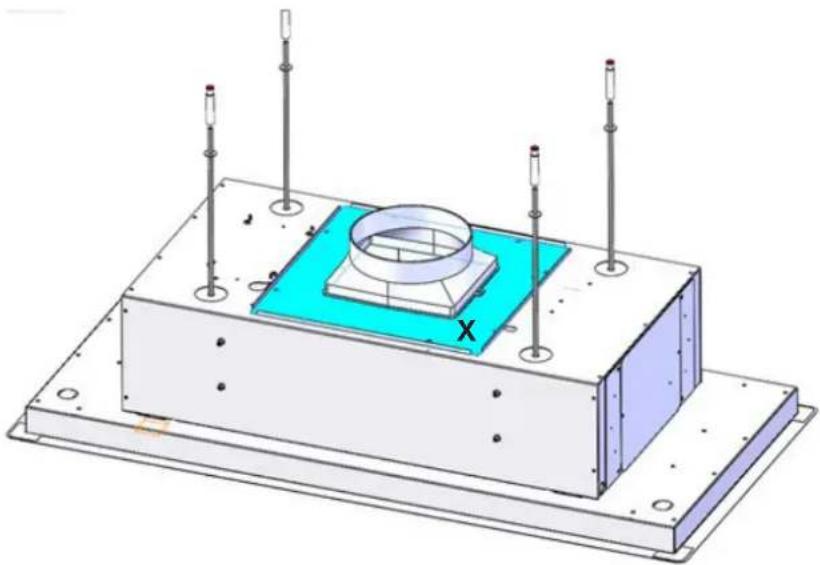

A + B: ∅200 mm:n halkaisija saadaan poistamalla X:llä merkitty levy.

Piirros 6: Tee sähköliitäntä ja liitä poistoputki. Asenna liesituuletin asennusaukkoon ruuvaamalla kierretanko liesituulettimen kuhunkin neljään reikään.

Piirros 7: Tarkista, että liesituuletin on tasassa alas lasketun katon kanssa. Kiinnitä mukana toimitetut kiristyslaipat ja mutterit ja kiristä. Aseta rasvasuodattimet paikalleen ja sulje paneelit.

Piirros 11: Kytke oman tai ulkoisen moottorin johtimet kytkentärimaan, joka on johtoasennusten muovikotelossa. Muista kytkiessäsi noudattaa johtojen värejä.

TÄRKEÄÄ: Erillismoottori on asennettava niin, että siihen pääsee käsiksi huoltoa varten.

Sähkökytkennän jälkeen tarkistetaan, että valot ja moottori toimivat oikein.

Oma moottori (WS958-2, WS958 W-2) ja poisto ulos:

Asenna laskettu katto, jonka vähimmäisetäisyys oikeaan kattoon on 330 mm ja jossa on liesituulettimelle 865 x 405 mm asennusaukko.

Piirros 9: Asentaja voi valita, millä liesituulettimen sivulla poistoputki sijaitsee. Avaa poistoilmayksikön kahdeksan ruuvia ja ota yksikkö ulos irrottaen sähköliitin. Poista kansi siitä poistoaukosta, jota haluat käyttää ja asenna poistoilmayksikkö siihen. Kytke sähköliitin ja ruuvaa kahdeksan ruuvia takaisin uuteen paikkaan sijoitettuun poistoilmayksikköön. Sulje kannella ne poistoaukot, joita ei käytetä.

Noudata sitten piirrosten 1 - 20 yläpuolella annettuja ohjeita.

Sähkökytkennän jälkeen tarkistetaan, että valot ja moottori toimivat oikein.

HUOMIOI:

• Poistoputken PITÄÄ olla palamatonta materiaalia.
• Poistoa ei saa johtaa savukanavan, savupiipun tai tuuletuskanavan kautta, jos sitä käytetään tulisijallisen huoneen ilmanvaihtoon.
• Jos tuuletus toteutetaan sellaisen hormin tai savupiipun kautta, joka ei enää ole käytössä, on noudatettava viranomaismääräyksiä.
• Varmista, että valitset sellaiset kiinnitysruuvit ja tulpat, jotka sopivat siihen kattorakenteeseen, johon liesituuletin asennetaan. Varmista, että katto on riittävän vahva kantamaan liesituulettimen painon.
• Liesituuletinta ei saa valaa kattoon kiinni.
• Liesituuletinta ei saa kiinnittää kattoon silikonilla.
• Pidä huoli siitä, että pistorasiaan pääsee helposti käsiksi asennuksen jälkeen.

Valmistaja / jakelija ei ole vastuussa tuote- ja / tai henkilövahingoista, jotka johtuvat liesituulettimen väärästä asennuksesta, kytkennästä tai käytöstä. Takuu raukeaa, jos edellä esitettyä ei noudateta.

LED-valopalkin vaihtaminen

Piirros 10: Kun vaihdat led-valopalkkia, irrota se pidikkeestään sopivalla työkalulla. Irrota sitten sähköliitäntä. Kytke ja asenna uusi led-valopalkki, jonka ominaisuudet vastaavat vanhaa.

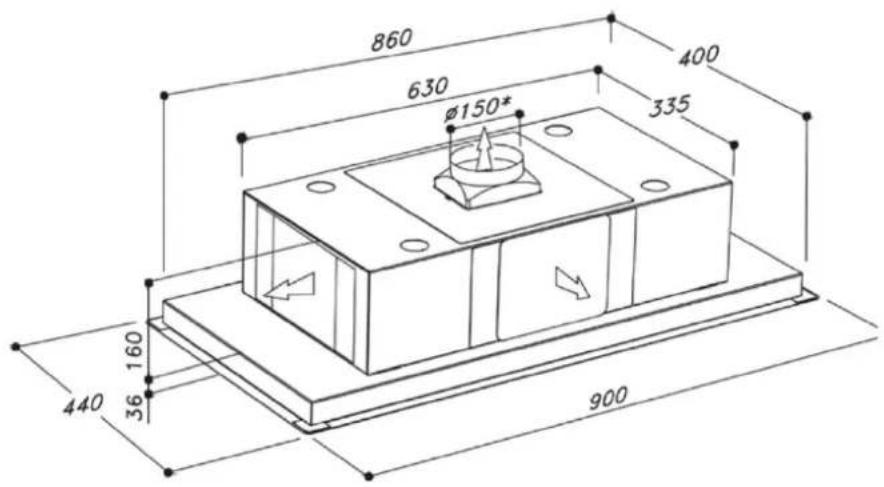

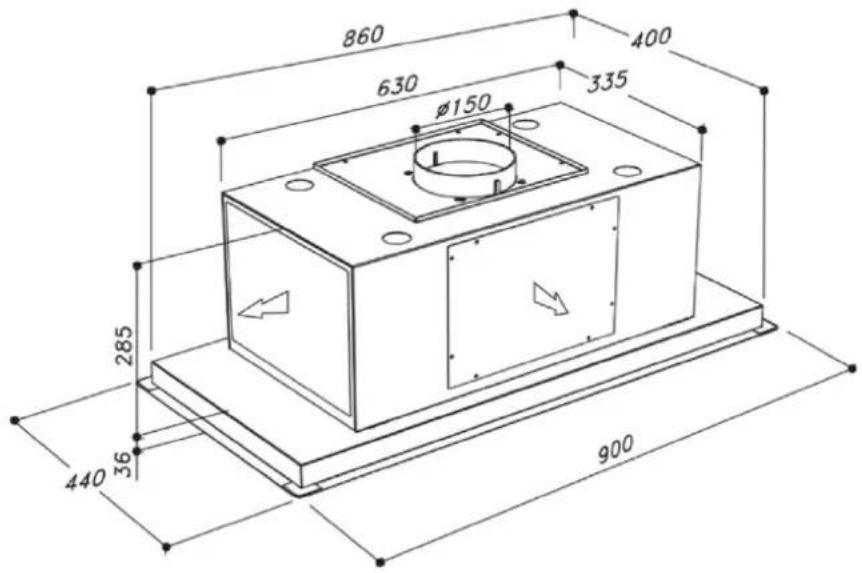

Mittapilrustukset

WS 958 XM-2 /

WS 958 W XM-3

WS 958-3 /

WS 958 W-3

KÄYTTÖ

Liesituuletinta ohjataan mukana tulevalla kaukosäätimellä, jossa on 5 alla olevan kuvauksen mukaista kytkintä. Käytä suurta tehoa, kun ruoan käryä on runsaasti.

Suosittelemme käynnistämään liesituulettimen 5 minuuttia ennen ruoanlaittoa ja pitämään sen käynnissä ruoanlaiton ajan ja noin15 minuuttia sen päätymisen jälkeen.

A. Valo – sytytä/sammuta. Huomaa: Valo toimii riippumatta siitä, onko liesituuletin käynnistetty. Muista siis sammuttaa valo, kun sitä ei enää tarvita.

B. Käynnistä/sammuta liesituuletin (aloittaa imuteholla 1)

C. Pienentää imutehoa

D. Lisää imutehoa

E. Ajastintoiminto 10 minuutin välein.

Himmennin

Himmennystoiminto 20 prosentista 100 prosenttiin. Pidä kaukosäätimen painiketta painettuna ja säädä ylös tai alas päin.

Sisältää seuraavat toiminnot:

1) Liesituulettimen valo on sammutettu – Paina kytkintä – Valo syttyy
2) Liesituulettimen valo palaa – Paina kytkintä – Valo sammuu
3) Liesituulettimen valo palaa – Pidä painike pohjassa – Valo himmenee
4) Vapauta painike ja valo jää säädetylle tasolle
5) Lisätäksesi valon voimakkuutta: Toista kohta 3

Kaukosäätimen tekniset tiedot:

Alkaliparisto: 12W,223AA.

Käyttötaajuus: 433,92 MHz

Kombinaatiot: 32,768

Maksimikulutus: 25 mA

Sallittu käyttölämpötila: -20 – +55 °C

Mitat: 120 x 45 x 15 mm

VÄRILÄMPÖTILAN A SETUKSET

Varmista, että liesituuletin on sammutettu. Pidä ajastin-painike pohjassa, kunnes valo syttyy, Vaihda värilämpötila painamalla valonäppäintä pitkään.

Kun pidät näppäintä pohjassa, värilämpötila vaihtuu läm-pimästä kylmäksi. Valitse haluamasi väri vapauttamalla kytkin.

Poistu värilämpötilan asetukse sta painamalla virtakytkintä (B).

Kaikki liesituulettimien kaukosäätimet on vakiona asetettu samalle lähetyskoodille. Jos samaan huoneeseen tai lähelle asennetaan toinen kauko-ohjattava liesituuletin, ne voivat häiritä toisiaan. Siksi sinun pitää muuttaa toisen laitteen koodi.

Se tapahtuu näin:

• Paina näitä kolmea kytkintä samaan aikaan 2 sekunnin ajan:
• Kun ledit syttyvät, paina näitä kahta kytkintä samaan aikaan 5 sekuntia:
• Ledit vilkkuvat 3 kertaa merkkinä siitä, että lähetyskoodi on vaihdettu.

VAROITUS! Menettely poistaa alkuperäisen lähetyskoodin pysyvästi.

Kun kaukosäätimen lähetyskoodi on vaihdettu, säädin on kalibroitava liesituulettimen elektronisen keskusyksikön kanssa.

Se tehdään seuraavalla tavalla:

Sammuta liesituuletin käynnistys-/sammutuskytkimellä. Käynnistä liesituuletin sitten uudelleen. Paina 15 sekunnin kuluessa valokytkintä synkronoidaksesi liesituulettimen keskusyksikön uuden lähetyskoodin kanssa.

Palauta tehdasasetukset:

Liesituulettimen tehdasasetukset voidaan palauttaa seuraavalla tavalla:

• Paina näitä kolmea kytkintä yhtä aikaa 2 sekunnin ajan:
• Kun ledit syttyvät, paina näitä kahta kytkintä samaan aikaan:
• Ledin vilkkuvat 6 kertaa merkkinä siitä, että tehdasasetukset on palautettu.

Hätäkatkaisija:

Jos kaukosäädin ei toimi, paina hätäkatkaisijaa sammuttaaksesi liesituulettimen. Valtuutetun huollon tekemän liesituulettimen korjauksen jälkeen hätäkatkaisija on nollattava.

VAROITUS!

Kaukosäätimen paristo on vaihdettava kerran vuodessa, jotta signaali pysyy mahdollisimman hyvänä. Paristo ei kuulu takuun piiriin. Irrota paristokansi laitteen takaa, ota vanha paristo ulos ja vaihda se uuteen samanlaiseen. Huomioi pariston napojen suunta, kun asetat sen sisään. Käytettyjä paristoja ei saa heittää tavalliseen kotitalousjätteeseen, vaan ne on toimitettava asianmukaiseen keräyspisteeseen. Tämä radio-ohjattava laite RC001 Radio Control täyttää 99/5/EY:n vaatimukset.

VAROITUS!

Kaikki laitteen ominaisuuksien muutokset mitätöivät takuun. Laitteen saa korjata ainoastaan valtuutettu huoltoteknikko.

Avaa lasipaneeli:

Lasipaneelin voi avata rasva- ja mahdollisen hiilisuodattimen poistamiseksi liesituulettimesta puhdistusta tai vaihtoa varten. Tee se vetämällä varovasti lasipaneelista kuten piirroksessa 3 näytetään.

EKODESIGN

Europarlamentin uusien, 1. tammikuuta 2015 voimaan astuneiden säädösten – sekä EU65 "Energiamerkinnät" että EU66 "Ekodesign" – seurauksena kaikki Witt-liesituulettimet on mukautettu näihin uusiin energiamerkintävaatimuksiin.

Kaikki liesituulettimet on nyt varustettu uudella elektroniikalla, myös imutehon ajastinyksiköllä, kun imuteho ylittää 650 m ^3 /h. Tämä koskee kaikkia malleja, joissa on sisäänrakennettu moottori ja 650 m ^3 /h ylittävä imuteho. Ajastinyksikkö muuttaa automaattisesti suurimmalta teholta toiseksi suurimmalle 5 minuutin kuluttua. Myös erillismoottorilla varustetuissa liesituulettimissa on tämä ajastin, joka muuttaa automaattisesti tehokkaimman imun toiseksi tehokkaimmaksi, kun imuteho ylittää 650 m ^3 /h. Erillismoottorit, joiden teho on yli 650 m ^3 /h sekä korkeimmalla että toiseksi korkeimmalla tasolla, vaihtavat alemmalle tasolle 7 minuutin kuluttua.

Valmiustilassa liesituulettimen sähkönkulutus on alle 0,5 W.

PUHDISTUS JA HOITO

Liesituulettimen säännöllinen puhdistus varmistaa hyvän ja virheettömän toiminnan ja pidentää tuulettimen käyttöikää.

Muista vaihtaa rasvasuodattimet valmistajan suositusten mukaisesti. Pidä huoli siitä, että tuuletin on ennen puhdistusta ja hoitoa kytketty irti sähköverkosta.

Liesituulettimen puhdistaminen

Kaikki pinnat ja säätimet saa puhdistaa vain pehmeällä sienellä, miedolla astianpesuaineella ja kuumalla vedellä. Kuivaa pinnat jälkeenpäin pehmeällä liinalla.

Vältä alla olevien aineiden käyttöä, koska ne vahingoittavat liesituuletinta:

• sooda-, happo- tai klooripitoiset pesuaineet ja puhdistusaineet, jotka sisältävät liuottimia.
• hankaavat puhdistusaineet, esim. hankausjauhe, tai hankaavat sienet kuten esim. patapata tai käytetyt sienet, jotka sisältävät hankausainejäämiä.

Rasvasuodattimet

Rasvasuodattimet pestään kerran kuukaudessa. Ne voi pestä astianpesukoneessa tai käsin. Käytä mietoa astianpesuainetta (vältä pesuainetiivisteiden käyttöä) ja kuumaa vettä (korkeintaan 60 °C).

Jos rasvasuodattimet pestään astianpesukoneessa, ne asetetaan alakoriin pystyasentoon ja pestään korkeintaan 60° asteisella ohjelmalla.

Jos rasvasuodattimet pestään käsin, se tehdään astianpesuharjalla ja korkeintaan 60°C kuumalla vedellä, jossa on mietoa astianpesuainetta. Pyyhi suodatin ja aseta se imevälle alustalle kuivumaan täysin ennen paikalleen asentamista.

Huomaa: Pesu astianpesukoneessa saattaa värjätä suodattimia. Sillä ei kuitenkaan ole mitään vaikutusta niiden toimintaan.

TÄRKEÄÄ: Suodattimet voivat aiheuttaa tulipalon vaaran, jos niitä ei puhdisteta yllä kuvatun mukaisesti.

TAKUU

Uudella laitteellasi on 2 vuoden reklamaatio-oikeus valmistus- ja materiaalivirheille. Se on voimassa dokumentoidusta ostopäivästä alkaen. Takuu kattaa materiaalit, työpalkat ja ajon. Kääntyessänne huollon puoleen Teidän pitää ilmoittaa tuotteen nimi ja sarjanumero. Nämä tiedot ovat tyyppikilvessä. Kirjoittakaa ne valmiiksi tähän käyttöoppaaseen, niin ne ovat tarvittaessa helposti käsillä. Tiedot auttavat huoltoasentajaa löytämään helpommin oikeat varaosat.

Takuu ei kata:

• Vikoja ja vahinkoja, joiden syynä ei ole tuotanto- tai materiaalivirhe
- Väärinkäytöksen yhteydessä – tähän kuuluu myös tuotteen puutteellinen puhdistus
• Laitteen palo- ja/tai vesi- ja kosteusvaurioita
- Jos tuotteen on korjannut joku muu kuin alan ammattilainen
- Kuljetusvaurioita, kun tuotetta on kuljetettu ilman asianmukaista pakkausta
- Jos on käytetty muita kuin alkuperäisiä varaosia
- Jos käyttöoppaan ohjeita ei ole noudatettu
- Jos asennusta ei ole tehty ohjeiden mukaan

Kuljetusvauriot

Kuljetusvaurio, joka todetaan tuotteen myyjän toimituksessa asiakkaalle, on yksinomaan asiakkaan ja myyjän välinen asia. Niissä tapauksissa, joissa asiakas on itse vastannut tuotteen kuljetuksesta, ei toimittaja ota mitään vastuuta mahdollisesta kuljetusvauriosta. Kuljetusvauriosta on ilmoitettava välittömästi ja viimeistään 24 tunnin kuluessa siitä, kun tavara on toimitettu. Muussa tapauksessa asiakkaan vaatimukset hylätään.

Osto yrityskäyttöön

Osto yrityskäyttöön on jokainen osto, jossa laitetta ei käytetä yksityisessä kotitaloudessa, vaan sitä käytetään yritystoimintaan tai sitä muistuttavaan tarkoitukseen (ravintola, kahvila, ruokala, jne.), tai laitetta käytetään vuokraukseen tai muuhun toimintaan, jossa käyttäjiä on useita. Yrityskäyttöön tehdyille ostoille ei myönnetä mitään takuuta, koska tämä laite on tarkoitettu yksinomaan tavalliseen kotitalouteen.

HUOLTO

Tarvitessasi huoltoa ja varaosia Suomessa, ota yhteys siihen liikkeeseen, josta tuote on ostettu.

Emme vastaa mahdollisista painovirheistä.

Valmistaja / jakelija ei vastaa tuote- ja / tai henkilövahingoista, jos turvallisuusohjeita ei ole noudatettu. Takuu raukeaa, jos ohjeita ei noudateta.

Witt A/S Filial Finland • Puh. 093 157 9150 • Fax + 45 70 25 48 23 • [e-mail] • www.witt.fi

Illustrationer / illustrasjoner / illustrationer / piirustukset

1	3
2	4
	5
