BRUKSANVISNING ZFU 27500 XA ZANUSSI

Vedligeholdelse og rengøring

Sæt stikket i stikkontakten.

Kontrollampen og advarselslampen vil lyse.

Advarselslampen slukker automatisk, når forholdene igen er normale.

Opbevaring af frosne madvarer

Vedligeholdelse og rengøring

installationen skal stikket derfor være let at komme til.

Sikkerhetsanvisninger 24

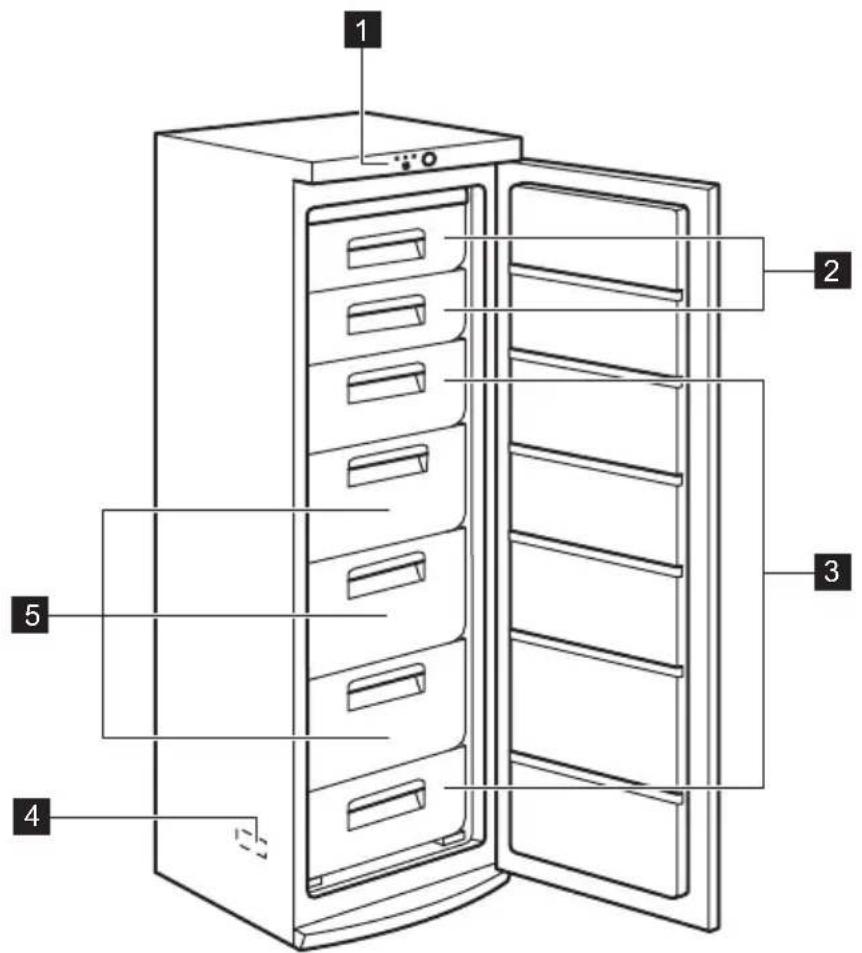

Produktbeskrivelse 27
Betjeningspanel 27
Daglig bruk 28
Første gangs bruk ____ 29
Nyttige tips og råd ____ 29

Stell og rengjøring 30
Feilsøking 31
Montering 32
Tekniske data 34
Miljøhensyn 34

Med forbehold om endringer.

For din egen sikkerhets skyld og for å sikre korrekt bruk, bør du lese denne bruksanvisningen og dens henvisninger og advarsler før du installerer og bruker apparatet for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som skal bruke dette apparatet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene. Ta vare på denne bruksanvisningen og pass på at den følger med apparatet hvis du selger eller flytter det, slik at alle brukerne får informasjon om bruk og sikkerhet så lenge apparatet benyttes.

Av grunner som angår personsikkerhet eller materiell skade er det viktig at alle instruksjonene i bruksanvisningen blir fulgt. Produsenten overtar intet ansvar for skader som er forårsaket av at instruksjonene ikke er blitt fulgt.

Sikkerhet for barn og personer med reduserte evner

• Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet.
  Hold øye med barn, slik at de ikke leker med apparatet.

- Hold all emballasje borte fra barn. Det foreligger kvelningsfare.

- Når apparatet skal vrakes: Trekk støpselet ut av stikkontakten, kutt av nettkabelen (så nær inntil apparatet som mulig) og fjern døren for å forhindre at lekende barn kan få elektrisk støt eller kan lukke seg selv inne i apparatet.

- Dersom dette apparatet, som er utstyrt med magnetiske dørpakninger, skal erstatte et gammelt apparat med fjærlås (smekklås) på døren eller lokket, er det viktig at du ødelegger smekklåsen før du kasserer det gamle apparatet. Dette forhindrer at det gamle apparatet utgjør en dødsfelle for et barn.

Generelt om sikkerhet

Advarsel

Hold ventilasjonsåpningene i apparatets kabinett eller i den innebygde strukturen fri for hindringer.

• Produktet er beregnet på oppbevaring av matvarer og/eller drikkevarer i en vanlig husholdning og lignende steder som:
• personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer;
• gårder og av gjester på hoteller, moteller og andre boligtyper;
• "bed and breakfast"-miljøer;
• catering og lignende ikke-detaljhandel.

- Ikke bruk mekanisk verktøy eller ekstra hjelpemidler for å fremskynde avrimingen.

- Ikke bruk andre elektriske apparater (for eksempel iskremmaskiner) inne i et kjøleskap, med mindre de er godkjent for dette av produsenten.

- Ikke skad kjølekretsen.

- Kjølekretsen i skapet er fylt med kjølemiddelet isobutan (R600a), som er en naturlig og meget miljøvennlig gass, men som likevel er brennbar.

Pass på at ingen deler av kjølekretsen blir skadet under transport og installasjon av skapet.

Dersom kjølekretsen skulle bli skadet:

• unngå åpen flamme eller kilder som avgir gnist
• luft godt ut i rommet der skapet står.

- Det er farlig å endre spesifikasjonene eller foreta noen form for endringer på produktet. Hvis strømkabelen blir skadet, kan dette forårsake kortslutning, brann og/eller elektrisk støt.

Advarsel Alle elektriske komponenter

(strømledning, støpsel, kompressor) må skiftes av et autorisert serviceverksted eller en elektriker for å unngå fare.

1. Strømkabelen må ikke forlenges med skjøteledning.
2. Pass på at støpselet ikke ligger i klem eller kommer i skade på baksiden av produktet. Et støpsel som ligger i klem eller som kommer i skade kan bli overopphetet og forårsake brann.

3. Pass på at produktets hovedstøpsel er tilgjengelig.

4. Ikke trekk i strømkabelen.

5. Dersom stikkontakten sitter løst, må du ikke sette støpselet inn i den. Det er fare for strømstøt eller brann.

6. Du må ikke bruke produktet uten at lampedekselet (avhengig av modell) til den innvendige belysningen er montert.

7. Dette produktet er tungt. Vær forsiktig når du flytter det.

8. Ikke ta ut varer fra fryseseksjonen eller berør dem med våte/fuktige hender, da dette kan forårsake hudskader eller frostskader.
9. Ikke utsett produktet for direkte sollys over lengre tid.
10. Lyspærene (avhengig av modell) som brukes i dette produktet, er spesialpærer kun beregnet på husholdningsapparater. De egner seg ikke til rombelysning.

Daglig bruk

• Ikke sett varme gryter på plastdelene i apparatet.
• Ikke oppbevar brannfarlig gass eller væske i apparatet. De kan eksplodere.
• Ikke plasser matvarer direkte mot ventilasjonsåpningen på bakveggen. (Hvis produktet er FrostFree)
• Frosne matvarer må ikke fryses inn igjen när de har vært int.
• Oppbevar frosne ferdigretter i samsvar med instruksjonene fra ferdigrett-produsenten.
• Anbefalingene til oppbevaring fra apparatets produsent må følges nøye. Les instruksjonene i de gjeldende avsnittene.
• Ikke plasser drikkevarer med kullsyre eller musserende vin i fryseseksjonen, for det dannes trykk på beholderen som kan føre til at den eksploderer, som igjen kan skade apparatet.
• Ispinner kan forårsake frostskader hvis de spises like etter at de er tatt ut av fryseren.

Rengjøring og stell

• Slå av apparatet og trekk støpselet ut av stikkontakten før vedlikeholds- eller rengjøringsarbeid.
• Ikke bruk metallredskaper til rengjøring av apparatet.
• Ikke bruk skarpe redskaper til å fjerne rim fra apparatet. Bruk en plastskrape.
• Bruk aldri hårføner eller andre varmeapparater for å påskynde avrimingen. For mye varme kan skade den indre plasten, og fukt kan trenge inn i det elektriske systemet og gjøre det strømførende.

Installasjon

Viktig Følg nøye instruksjonene i avsnittene for tilkopling til strømnettet.

• Vi anbefaler at du venter i minst fire timer før du tilkopler apparatet, slik at oljen kan samle seg i kompressoren.

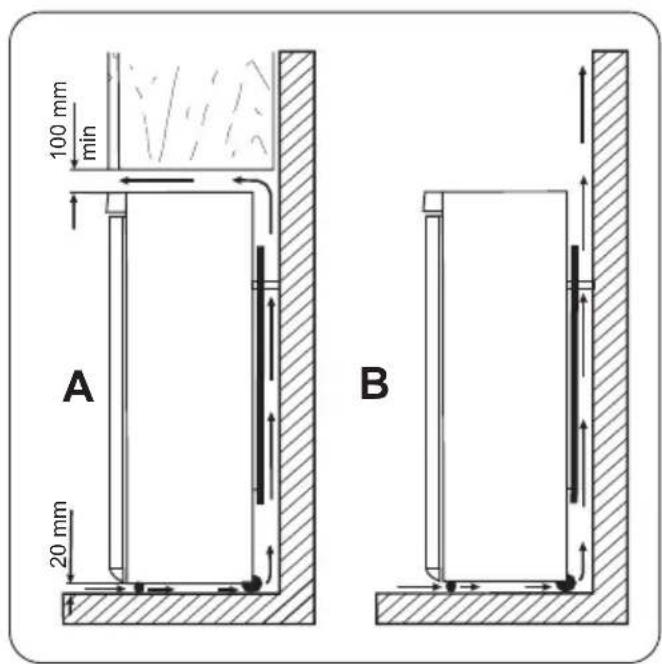

• Det må være tilstrekkelig luftsirkulasjon rundt hele apparatet, ellers kan apparatet overopphetes. Følg instruksjonene som gjelder installasjonen for å oppnå tilstrekkelig ventilasjon.
• Så sant mulig bør produktets bakside stå inn mot en vegg, slik at det unngås at man kan berøre eller komme i kontakt med varme deler (kompressor, kondensator) og dermed pådra seg brannskader.
• Apparatet må ikke oppstilles i nærheten av en radiator eller komfyr.
• Forsikre deg om at stikkontakten er tilgjengelig etter at apparatet er installert.
• Må kun kobles til drikkevannsforsyning (hvis produktet har vanntilkopling).

Service

- Alt elektrisk arbeid som er nødvendig i forbindelse med vedlikehold av dette apparatet må

utføres av en faglært elektriker eller annen kompetent person.

- Dette produktet må kun repareres av autorisert servicesenter, og det må kun brukes originale reservedeler.

Miljøvern

Dette apparatet inneholder ikke gasser som skader ozonlaget, hverken i kjølekreteller i isolasjonsmaterialet. Dette apparatet ikke avhendes sammen med alminnelig holdningsavfall. Isolasjonsskummet inneholorennbare gasser: apparatet skal avfallsbedles i samsvar med gjeldende bestemmelse avfallsbehandling. Disse får du hos kommuder du bor. Unngå at kjøleenheten blir ska-særlig på baksiden i nærheten av varmeleren. Materialene i dette apparatet som er ket med symbolet ⚙, kan gjenvinnes.

Sett støpslet i stikkontakten.

Drei termostatbryteren med urviserne til middels innstilling.

Drei termostatbryteren til posisjonen "0" for å slå av produktet.

Regulere temperaturen

Temperaturen reguleres automatisk.

Gå frem som følger for å betjene produktet:

• drei termostatbryteren til lavere innstillinger for å oppnå minste kjøleeffekt.
• drei termostatbryteren mot høyere innstillinger for å oppnå største kjøleeffekt.
  Mellomstillingen er som regel den mest passende.

Daglig bruk

Oppbevaring av frosne matvarer

Når produktet slås på for første gang eller etter en periode der den ikke var i bruk, må du la den stå på i minst 2 timer før du legger inn matvarer. Fryseskuffene sikrer at du enkelt og raskt finner det du leter etter. Skal du oppbevare store mengder mat, kan du ta ut alle skuffene bortsett fra den nederste skuffen, som må være på plass for å gi god luftsirkulasjon. På alle hyllene kan du la matvarene stikke ut 15 mm fra døren.

Viktig Dersom det oppstår tining, f.eks. på grunn av strømbrudd, og hvis strømmen er borte lenger enn den verdien som er oppført i tabellen over tekniske egenskaper under "stigetid", må den tinte maten brukes opp så raskt som mulig eller tilberedes øyeblikkelig og så fryses igjen (etter avkjøling).

Frysing av ferske matvarer

Fryseseksjonen er egnet for å fryse inn ferske matvarer og for å oppbevare frossen og dypfrossen mat over lengre tid.

For å fryse ferske matvarer, legg dem i fryser-skuffene eller -klaffene.

Maksimal mengde mat som kan innfryses på et døgn er spesifisert på typeskiltet, en etikett som sitter på innsiden av kjøleskapet.

Nedfrysingen tar et døgn: i løpet av denne perioden må du ikke legge inn mer som skal fryses.

Likevel bør du huske på at temperaturen inne i produktet avhenger av følgende når du velger innstilling:

• romtemperaturen
• hvor ofte døren åpnes
• mengde mat som oppbevares
• produktets plassering.

Unormal temperatur-alarm

Ved unormal temperaturstigning inne i fryseren (f.eks.ved strømbrudd) vil alarmlampen tennes.

Når normale forhold er gjenopprettet, slår alarmlampen seg av automatisk.

Tining

Dypfryst eller fryst mat kan tines i romtemperatur før bruk.

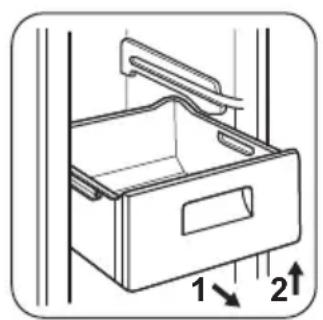

Fjerne frysekurver fra fryseren

Frysekurvene er utstyrt med en stoppesikring som forhindrer at de kan falle ut eller fjernes utilsiktet. Når du vil fjerne kurven fra fryseren, trekker du den mot deg, og når kurven når stoppepunktet, fjerner du den ved å vippe fronten oppover.

Når du vil sette kurven på plass igjen, løftes kurven litt opp i fronten for å sette den inn i fryseren. Når kurven er over stoppepunktet, skyver du den tilbake i posisjon.

Rengjøre inne i apparatet

Før du tar apparatet i bruk, må du vaske det inn- vendig samt alt utstyret i lunkent vann tilsatt et nøytralt rengjøringsmiddel for å fjerne den typi-

Nyttige tips og råd

Normale driftslyder

• Du kan høre en lav gurglelyd eller boblelyd når kuldemediet pumpes gjennom spolekretsen eller rørledningene. Dette er normalt.
• Når kompressoren går, pumpes kuldemediet rundt i kjølesystemet, og du hører en summe- og pulserende lyd fra kompressoren. Dette er normalt.
• Den termiske utvidingen kan forårsake en plutselig knakelyd. Det er et naturlig, ikke farlig fysisk fenomen. Dette er normalt.
• Når kompressoren slås på eller slås av, hører du et lavt "klikk" fra termostaten. Dette er normalt.

Tips til energisparing

• Ikke åpne døren ofte eller la den stå åpen lenger enn absolutt nødvendig.
• Dersom romtemperaturen er høy, termostat-bryteren står på høyeste innstilling og apparatet er fullt av mat, vil kompressoren gå uav-brutt, noe som fører til at det dannes rim eller is på fordamperen. Hvis dette skjer, dreies termostatbryteren til en lavere innstilling, slik at apparatet avrimes automatisk og strømfor-bruket reduseres.

Tips til frying

Her følger noen nyttige tips som gir best mulig frying:

• maksimal mengde matvarer som kan innfryses i løpet av ett døgn er oppført på typeskiltet;
• innfrysingen tar et døgn. Det bør ikke legges flere matvarer inn i fryseren i denne perioden;
• kun ferske matvarer av høy kvalitet og som er godt renset bør innfryses;

ske lukten i flunkende nye apparater. Husk å tørke nøye.

Viktig Ikke bruk kraftige vaskemidler eller skure-pulver, da dette vil skade overflaten.

• pakk matvarene i små porsjoner, slik at de innfryses raskt og helt til kjernen og slik at det senere blir enklere å tine kun den mengden du vil bruke;
• pakk maten inn i aluminiumsfolie eller plast og sørg for at pakkene er lufttette;
• ikke la ferske, ufrosne matvarer komme i kontakt med matvarer som allerede er frosne for å hindre at temperaturen øker i disse;
• magre matvarer har lenger holdbarhet enn fete; salt reduserer matvarenes oppbevarings-tid;
• saftis som spises like etter at de er tatt ut av fryseseksjonen, kan forårsake frostskader på huden;
• det er lurt å merke hver enkelt pakke med innfrysingsdatoen, slik at du lettere kan følge med på oppbevaringstiden.

Tips til oppbevaring av frosne matvarer

For at produktet skal oppnå best mulig effekt, bør du:

• påse at frosne matvarer har vært oppbevart på riktig måte i butikken;
• påse at frosne matvarer fraktes fra butikken til fryseren din hjemme på kortest mulig tid;
• døren ikke åpnes for ofte, og at den ikke står åpen lenger enn nødvendig;
• når maten er tint bederves den raskt og kan ikke fryses inn igjen;
• ikke overskrid oppbevaringstidene som ma- tvareprodusenten har merket emballasjen med.

Obs Trekk støpselet ut av stikkontakten før du starter enhver rengjøring av apparatet.

Dette apparatet inneholder hydrokarboner i kjøleenheten: Vedlikehold og påfylling skal for kun utføres av autorisert tekniker.

Regelmessig rengjøring

Utstyret skal rengjøres regelmessig:

• Rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.
• Kontrollere dørpakningene regelmessig og vask dem for å sikre at de er rene og fri for matrester.
• Skyll og tørk grundig.

Viktig Ikke trekk i, flytt eller påfør skade på rør og/eller kabler inne i kabinettet.

Bruk aldri sterke vaskemidler, skurepulver, sterkt parfymerte rengjøringsprodukter eller vokspoleringsmidler for å rengjøre inne i apparatet. Dette skader overflaten og etterlater sterk lukt.

Rengjør kondenseren (sort rist) og kompressoren på baksiden av produktet med en børste. Dette forbedrer produktets ytelse og reduserer energiforbruket.

Viktig Pass på at du ikke skader kjølesystemet.

Mange kjøkkenrengjøringsprodukter inneholder kjemikalier som angriper/skader plastdelene som er brukt i dette apparatet. Derfor anbefaler vi at utsiden av dette apparatet kun rengjøres med varmt vann tilsatt litt flytende oppvaskmiddel.

Etter rengjøring settes støpselet inn i stikkontakten igjen.

Avriming av fryseren

Det vil alltid danne seg en viss mengde rim på frysehyllene og i området øverst i seksjonen. Rim av fryseren når rimlaget har blitt ca. 3-5 mm tykt.

Gå frem som følger for å fjerne rim:

• slå produktet av, og trekk støpselet ut av stikkontakten
• ta ut alle matvarene, pakk dem godt inn i flere lag avispapir og plasser dem på et kaldt sted
• fjern skuffene i fryseren
• pakk skuffene godt inn i isolerende materiale, f.eks. tepper eller avispapir.

Du kan påskynde avrimingen ved å plassere kjeler med varmt vann (ikke kokende) inne i fryseren.

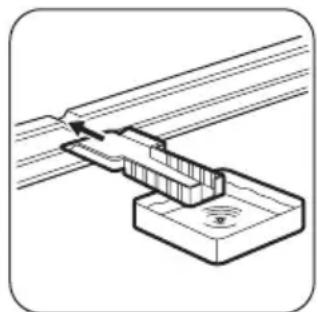

- La døren stå åpen og sett plastskraperen inn i holderen nederst på midten, plasser en beholder under for å samle opp smeltevannet

- skrap isen forsiktig av når den begynner å tine (bruk en skrape i treverk eller plast)

- tørk fryseseksjonens innside grundig når avrimingen er ferdig, og ta vare på skraperen for fremtidig bruk.

- slå produktet på og legg de frosne matvarene inn igjen.

Aktiver funksjonen Fast Freeze i noen timer, slik at den kan nå riktig oppbevaringstemperatur så raskt som mulig.

Obs Ikke bruk skarpe metallredskaper til å skrape rim av fordamperen, da det kan skade den. Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere. En temperaturstigning i pakkene med frossen mat under tining, kan redusere matens holdbarhetstid.

Advarsel Før feilsøking må støpselet trekkes ut av stikkontakten.

Feil som ikke er oppført i feilsøkingslisten i denne bruksanvisningen, skal kun utbedres av kvalifisert elektriker eller faglært person.

Viktig Fryseren lager lyder under normal drift (kompressor, sirkulering av kjølevæske).

Problem Mulig årsak Løsning
Produktet fungerer ikke.Strømindikatorlyset blinker ikke.	Produktet er slått av. Slå på produktet.
Støpselet sitter ikke ordentlig i stik-kontakten.	Sett støpselet ordentlig inn i stikkon-takten.
Produktet får ikke strøm. Stikkontak-ten er ikke spenningsførende.	Koble et annet elektrisk produkt til stikkontakten.Kontakt en kvalifisert elektriker.
Strømindikatorlyset blin-ker.	Produktet virker ikke som det skal. Kontakt en kvalifisert elektriker.
Alarmlampen blinker.	Temperaturen i fryseren er for høy.	Se "Alarm ved unormal temperatur"
Lydalarmen går	Temperaturen i fryseren er for høy.	Se "Alarm ved unormal temperatur"
Kompressoren arbeider uavbrutt.	Temperaturen er ikke riktig innstilt. Still inn en høyere temperatur.
	Døren er ikke ordentlig lukket.	Se "Lukke døren".
	Døren har blitt åpnet for ofte.	Ikke la døren stå åpen lenger enn nødvendig.
	Produktets temperatur er for høy.	La maten avkjøle seg til romtempera-tur før du legger den inn i produktet.
Romtemperaturen er for høy. Senk romtemperaturen.
Temperaturen i fryseren er for lav.	Temperaturregulatoren er ikke riktig innstilt.	Still inn en høyere temperatur.
Temperaturen i fryseren er for høy.	Temperaturregulatoren er ikke riktig innstilt.	Still inn en lavere temperatur.
	Døren er ikke ordentlig lukket.	Se "Lukke døren".
	Produktets temperatur er for høy.	La maten avkjøle seg til romtempera-tur før du legger den inn i produktet.
Det er lagt mange matvarer inn i produktet samtidig.	Legg færre matvarer inn i produktet på samme tid.
Matvarene ligger for tett inntil hve-randre.	Plasser matvarene slik at den kalde luften kan sirkulere.
Det er for mye rim.	Maten er ikke pakket inn skikkelig.	Pakk inn maten skikkelig.
	Døren er ikke ordentlig lukket.	Se "Lukke døren".
Temperaturregulatoren er ikke riktig innstilt.	Still inn en høyere temperatur.

Tips til kjøling av ferske matvarer

1. Rengjør dørpakningene.
2. Om nødvendig, juster døren. Se etter i "Installering".

Montering

Obs Les "Sikkerhetsinformasjon" nøyaktig for din egen sikkerhets skyld og for

informasjon om korrekt operasjon av apparatet, før apparatet installeres.

Plassering

Monter dette skapet på et sted der romtemperaturen samsvarer med den klimaklassen som er oppført på typeskiltet:

Klima-klasse	Omgivelsestemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T +16°C til + 43°C

Noen funksjonelle problemer kan oppstå for enkelte typer modeller når de opererer utenfor dette området. Korrekt drift kan bare garanteres innenfor det angitte temperaturområdet. Hvis du er i tvil om hvor du skal montere produktet, må du kontakte leverandøren, kundeservicen vår eller nærmeste servicesenter

Plassering

Produktet bør monteres i god avstand fra varmekilder, som radiatorer, varmtvannsberedere, direkte sollys osv. Påse at luften kan sirkulere fritt rundt baksiden av skapet. For å oppnå best ytelse når produktet er plassert under et overskap, må minste avstanden mellom toppen av produktet og skapet være minst 100 mm . Ideelt sett bør produktet ikke plasseres under overskap. En eller flere justerbare føtter på bunnen av skapet muliggjør nøyaktig vatring.

Advarsel Det må være mulig å koble produktet fra strømforsyningen. Støpselet derfor være lett tilgjengelig etter montering.

1. Skift ut defekte pakninger ved behov. Kontakt servicesenteret.

Avstandsstykker bak

Elektrisk tilkopling

Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt.

Pass på at produktet står i vater. Dette kan gjøres med to justerbare føtter på undersiden fremme.

Viktig Vi foreslår at dette arbeidet utføres av to personer, og at den ene holder produktet godt fast mens den andre arbeider.

• Trekk støpselet ut av stikkontakten.
• Vipp produktet forsiktig bakover, slik at kompressoren ikke berører gulvet.

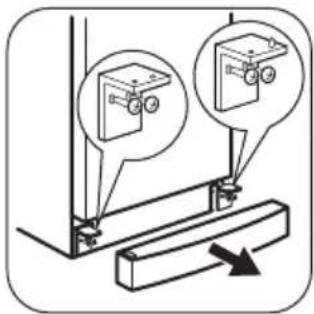

1. Fjern sokkelen.
2. Skru løs og fjern de nedre hengslene.
3. Ta av døren.

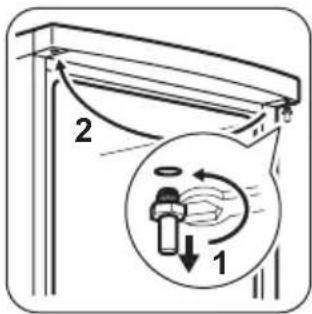

1. Skru løs øvre pinne, og skru den på motsatt side.
2. Sett døren på igjen.
3. Sørg for at kanten til døren er parallell med kanten til toppen.

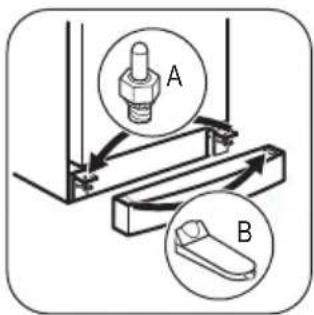

1. Skru løs pinnen (A), og skru den på motsatt side.
2. Fjern hetten (B) og plasser den på mot-satt side.
3. Skru inn de nedre hengslene.
4. Sett sokkelen på igjen.

1. Reis produktet i stående stilling.

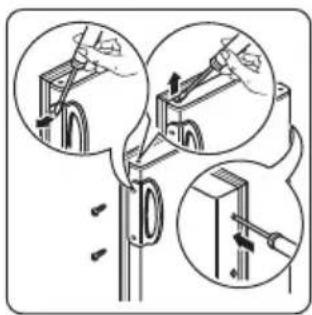

2. Installer håndtaket på motsatt side og sett plasthettene (finnes i instruksjonsposen) i de ledige hullene.

Foreta en endelig kontroll for å være sikker på at:

Hvis omgivelsestemperaturen er lav (for eksempel om vinteren), kan det hende at pakningen ikke passer som den skal mot kabinettet. I så fall venter du til pakningen justerer seg selv.

Dersom du ikke selv vil gjennomføre arbeidet som beskrives over, kan du ta kontakt med nærmeste servicesenter. Mot regning vil en tekniker ved servicesenteret hengsle om døren på produktet ditt.

Tekniske data

Mål
Høyde 1850 mm
Bredde 595 mm
Dybde 658 mm
Tid, temperaturøkning 20 t
Spenning 230 - 240 V
Frekvens 50 Hz

beholdere for å resirkulere det.

Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som

er merket med symbolet ≈sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

Innehåll
