KÄYTTÖOHJE ZFU 27500 XA ZANUSSI

Turvallisuusohjeet 13
Laitteen kuvaus 15
Käyttöpaneeli 16
Päivittäinen käyttö 16
Ensimmäinen käyttökerta 17
Hyödyllisiä neuvoja ja vinkkejä ____ 17

Hoito ja puhdistus 18
Vianmääritys 19
Asennus 20
Tekniset tiedot 23
Ympäristönsuojelu 23

Oikeus muutoksiin pidätetään.

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
  Pikkulapsia on valvottava eikä heidän pidä an-taa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.
• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkoh-taa) ja irrota laitteen ovi. Tällä tavoin voidaan

välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

- Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin pois-tat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Varoitus!

Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina.

- Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen normaalissa kotitalouskäytössä ja vastaavissa käytössä, joita ovat muun muassa:

• henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa työympäristöissä
  – hotellien, motellien ja muiden majatalojen asiakkaiden käyttöympäristöt
• majoitus ja aamiainen -ympäristöt
• ateriapalvelut ja vastaavat vähittäismyynnistä poikkeavat käytöt.

- Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.

- Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, ellei valmistaja ole hyväksynyt niitä kyseiseen käyttötarkoitukseen.

- Varo vahingoittamasta jäähdytysputkistoa.

- Laitteen jäähdytysputkisto sisältää isobutaa-nia (R600a), joka on hyvin ympäristöystävälli-nen maakaasu, mutta kuitenkin tulenarka. Varmista, etteivät jäähdytysputkiston kompo-nentit pääse vaurioitumaan laitteen kuljetuk-sen ja asennuksen aikana. Jos jäähdytysputkisto vaurioituu:

– Vältä avotulta ja muita syttymislähteitä.

- Tuuleta huolellisesti huone, johon laite on sijoitettu.

- Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike vaaratilanteiden välttämiseksi.

1. Virtajohtoa ei saa jatkaa.
2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.
3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajohdos- sa, älä kiinnitä sitä pistorasiaan. Tämä ai- heuttaa sähköiskun tai tulipalon vaaran.

6. Laitetta ei saa käyttää, jos sisävalon lampun suojus (jos varusteena) puuttuu.

7. Laite on painava. Sen siirtämisessä on noudatettava varovaisuutta.

8. Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.
9. Laite ei saa olla pitkään suorassa auringonvalossa.
10. Tässä laitteessa olevat polttimot (jos varus- teena) ovat erityisesti kodinkoneita varten suunniteltuja erikoispolttimoita. Ne eivät sovi huoneiden valaistukseen.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.
• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. (Mikäli kyseessä on huurtumaton Frost Free -malli)
• Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu.
• Säilytä valmispakasteet pakkauksen ohjeita noudattaen.
• Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.
• Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.
• Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistuksessa metalliesineitä.
• Älä käytä huurteen poistamisessa teräviä esiineitä. Käytä muovista kaavinta.
• Älä koskaan käytä hiustenkuivaajaa tai muuta lämmityslaitetta sulatuksen nopeuttamiseen. Liiallinen kuumuus voi vahingoittaa muovisia sisäpintoja ja kosteutta voi päästä sähköjärjestelmään.

Asennus

Tärkeää Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.

• Odota vähintään kaksi tuntia, ennen kuin kyt-ket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.

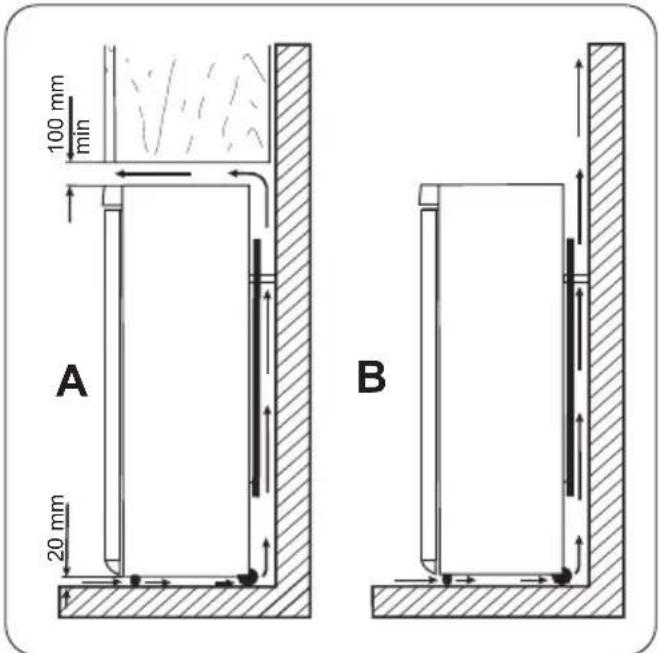

• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomää-räyksiä.

• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.
• Liitä ainoastaan juomavesiverkostoon (jos laitteessa on vesiliitäntä).

Huoltopalvelu

- Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

- Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt, symbolilla ⚙️ merkityt materiaalit ovat kierrätettäviä.

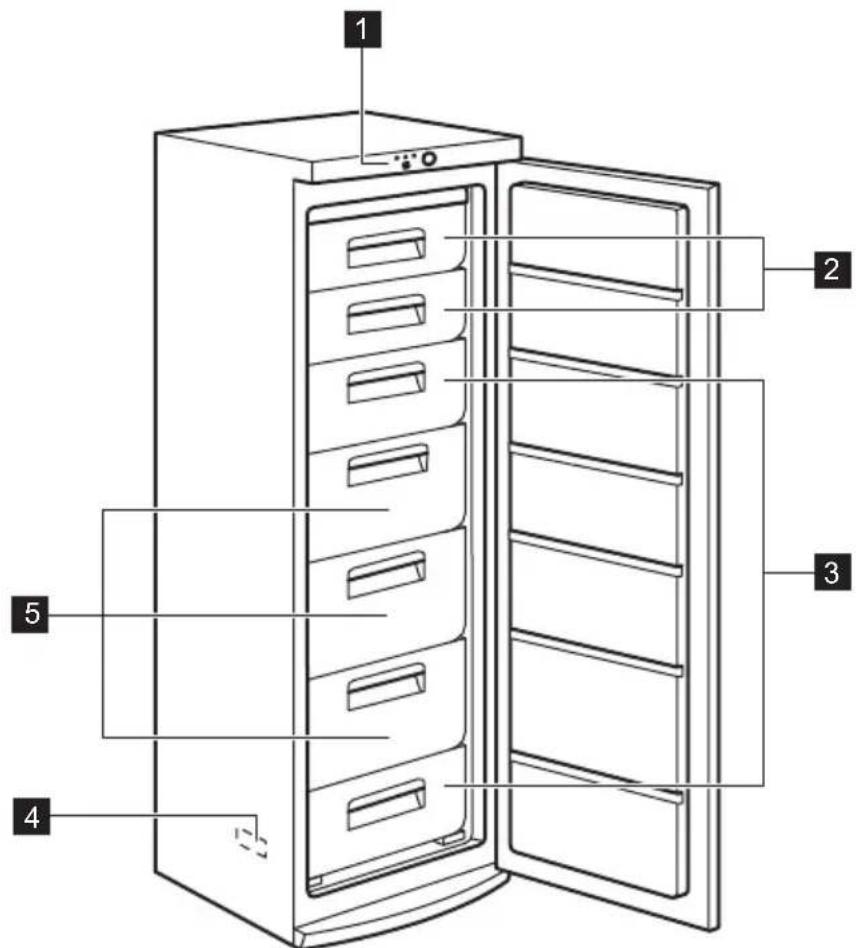

Laitteen kuvaus

1 Termostaatti
2 Luukkuhyllyt

3 Pakastinkorit
4 Arvokilpi

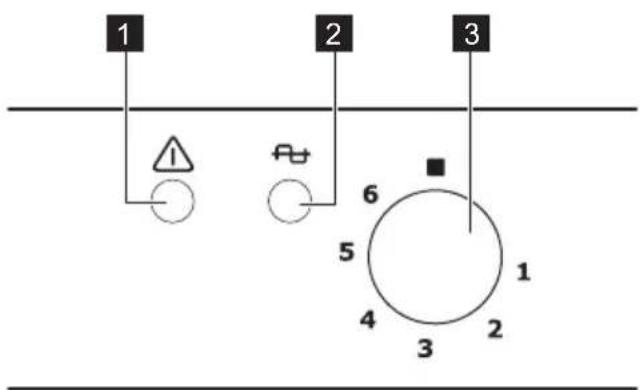

1 Hälytysmerkkivalo
2 Virran merkkivalo
3 Lämpötilan säädin

Laitteen käynnistäminen

Kiinnitä pistoke pistorasiaan.

Käännä lämpötilan säädintä myötäpäivään keski-asentoon.

Merkkivalo ja hälytysmerkkivalo syttyvät.

Laitteen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon "0".

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti.

Laitetta käytetään seuraavasti:

- Lämpötilaa säädetään korkeammaksi kääntämällä lämpötilan säädintä pienempiä asetusarvoja kohti.

Päivittäinen käyttö

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään 2 tunnin ajan ennen kuin laitat siihen elintarvikkeita.

Pakastuslaatikoiden ansiosta löydät haluamasi pakkauksen helposti ja nopeasti. Jos pakastat suuren määrän elintarvikkeita, poista kaikki laatikot alalaatikkoa lukuunottamatta. Alalaatikon on oltava paikallaan, jotta ilmankierto toimii asianmukaisesti. Kaikille hyllyille on mahdollista sijoit-

- Lämpötilaa säädetään kylmemmäksi kääntämällä lämpötilan säädintä suurempia asetusarvoja kohti.

Keskiasennossa lämpötila on yleensä sopivin.

Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat:

• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.

Lämpötilahälytys

Jos pakastimen sisälämpötila nousee epätavallisen korkeaksi (esim. sähkökatkos), hälytysmerkkivalo syttyy.

Kun lämpötila on palautunut normaaliksi, hälytysmerkkivalo sammuu automaattisesti.

taa elintarvikkeita, jotka ovat korkeintaan 15 mm ovesta.

Tärkeää Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa Lämmönnousuaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Tuoreiden elintarvikkeiden pakastaminen

Pakastin soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen.

Tuoreiden ruokien pakastaminen, aseta ne pakastuslaatikoihin tai luukkuhyllyille.

24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokilpeen, joka si- jaitsee jääkaapin sisäpuolella.

Pakastuminen kestää 24 tuntia: tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä huoneen lämpötilassa.

Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna. Kypsennys kestää tässä tapauksessa pitempään.

Pakastuslaatikoiden poistaminen pakastimesta

Pakastuslaatikoissa on pysäytin, joka estää laatikoiden irtoamisen ja putoamisen vahingossa.

Ensimmäinen käyttökerta

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi

Hyödyllisiä neuvoja ja vinkkejä

Normaalin toiminnan äänet

• Laitteesta voi kuulua lorisevaa tai pulputtavaa ääntä jäähdytysaineen pumppautuessa kierukoiden tai putkien läpi. Tämä on normaalia.
• Kun kompressori on käynnissä, jäähdytysaine virtaa kaikkialla putkistossa, jolloin kompressorista kuuluu hurinaa tai sykkivää ääntä. Tämä on normaalia.
• Lämpölaajeneminen voi aiheuttaa äkillistä riti-sevää ääntä. Lämpölaajeneminen on luonnollinen fysikaalinen ilmiö. Tämä on normaalia.
• Kompressorin käynnistyessä tai pysähtyessä lämpötilan säätimestä kuuluu vaimea naksahdus. Tämä on normaalia.

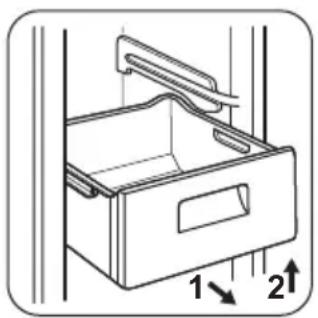

Kun haluat poistaa laatikon kokonaan pakasti- mesta, vedä laatikkoa itseäsi päin pysäyttimeen saakka ja ota laatikko sen jälkeen pois kallista- malla sen etuosaa ylöspäin.

Laatikko asetetaan takaisin paikalleen nostamalla kevyesti sen etuosasta siten, että laatikko me- nee pakastimen sisään. Kun laatikko on mennyt pysäyttimien ohi, työnnä se paikalleen.

näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Tärkeää Älä käytä puhdistusaineita tai hankaa- via jauheita, sillä ne vahingoittavat pintoja.

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pi- tempään kuin on tarpeen.
• Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaapin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Pakastusohjeita

Seuraavassa on muutamia tärkeitä ohjeita te- hokkaan pakastamisen varmistamiseksi:

• 24 tunnin aikana pakastettavien elintarvikkeiden maksimimäärä on mainittu laitteen arvokilvessä.
• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatiiviisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.

• Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.

• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.

• Merkitse pakastuspäivämäärä kaikkiin pak-kauksiin, jotta voit helposti seurata säilytysai-koja.

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:

• Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.
• Laita pakasteet pakastelokeroon mahdollisimman nopeasti ostoksilla käynnin jälkeen.
• Älä avaa ovea usein, älä myöskään pidä ovea auki pitempään kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

Hoito ja puhdistus

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti.

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi ne puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.

Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita. Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takaosassa sijaitsevat lauhdu- tin (musta ritilä) ja kompressori harjalla. Tämä

toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Tärkeää Varo vahingoittamasta jäähdytysjärjestelmää.

Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Tästä syystä laitteen ulkopintojen puhdistuksessa on suositeltavaa käyttää vain lämmintä vettä ja hieman käsitiskiainetta.

Kun laite on puhdistettu, kytke se takaisin verk- kovirtaan.

Pakastimen sulattaminen

Pakastimen hyllyihin ja yläosastoon muodostuu aina jonkin verran huurretta.

Sulata pakastin, kun huurrekerroksen paksuus on noin 3-5 mm.

Huurteen poistaminen:

• kytke laite pois toiminnasta ja irrota pistoke pistorasiasta
• poista pakastimesta kaikki elintarvikkeet, kääri ne paksulti sanomalehteen ja laita viileään paikkaan

• poista pakastimen vetolaatikot

• laita laatikoiden ympärille eristävää materiaalia, esimerkiksi huopa tai sanomalehtiä. Voit nopeuttaa sulatusta laittamalla kuumaa vettä (ei kiehuvaa) sisältäviä astioita pakastimen sisään.

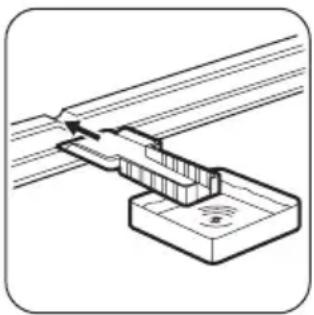

• Jätä ovi auki ja aseta muovikaavin laitteen alaosassa keskellä olevaan, sille tarkoitettuun paikkaan. Aseta kaapimen varren alapuolelle astia, joka kerää sulatusveden.
• Kaavi jää varoen pois, kun se alkaa sulamaan (käytä puu- tai muovikaavinta).
• Kun kaikki jää on sulanut, kuivaa sisäpinnat hyvin ja laita kaavin talteen tulevia käyttökerto- ja varten.
• Kytke laitteeseen virta ja siirrä pakasteet takaisin.

Ota käyttöön Fast Freeze-toiminto muutaman tunnin ajaksi, jotta laite jäähtyy oikeaan säilytyslämpötilaan mahdollisimman pian.

Huomio Älä koskaan käytä teräviä

metalliesineitä huurteen poistamisessa höyrystimestä, sillä se voi vahingoittua. Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla välineillä, joita valmistaja ei ole neuvonut käyttämään. Pakasteiden lämpötilan nouseminen sulatuksen aikana voi lyhentää niiden turvallista säilytysaikaa.

Vianmääritys

Varoitus! Irrota pistoke pistorasiasta ennen kuin aloitat vianmäärityksen.

Vianmääritystoimenpiteet, joita ei ole mainittu tässä käyttöohjeessa, on annettava ammattitaitoisen sähköasentajan suoritettaviksi.

Tärkeää Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto).

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei toimi lainkaan. Vir-ran merkkivalo ei vilku.	Virta on katkaistu laitteesta. Kytke laitteeseen virta.
Pistoke ei ole kunnolla kiinni pistora-siassa.		Kiinnitä pistoke oikein pistorasiaan.
Laitteeseen ei tule virtaa. Pistorasi-aan ei tule jännitettä.		Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite.Ota yhteys sähköasentajaan.
Virran merkkivalo vilkkuu.	Laite ei toimi kunnolla.	Ota yhteys sähköasentajaan.
Hälytysmerkkivalo vilkkuu.	Pakastimen lämpötila on liian kor-kea.	Lue ohjeet kohdasta "Korkean lämpö-tilan hälytys".
Merkkiääni kuuluu.	Pakastimen lämpötila on liian kor-kea.	Lue ohjeet kohdasta "Korkean lämpö-tilan hälytys".
Ongelma Mahdollinen syy Korjaustoimenpide
Kompressori käy jatkuvasti.	Lämpötilaa ei ole säädetty oikein. Säädä lämpötila korkeammaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulkeminen".
	Ovea on avattu liian usein.	Älä pidä ovea auki pitempään kuin on tarpeen.
	Ruat ovat liian lämpimiä.	Anna lämpötilan laskea huoneen lämpötilaan ennen kuin asetat ruoat laitteeseen.
Huoneen lämpötila on liian korkea. Laske huoneen lämpötilaa.
Pakastimen lämpötila on liian alhainen.	Lämpötilaa ei ole säädetty oikein. Säädä lämpötila korkeammaksi.
Pakastimen lämpötila on liian korkea.	Lämpötilaa ei ole säädetty oikein. Säädä lämpötila alhaisemmaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulkeminen".
	Ruat ovat liian lämpimiä.	Anna lämpötilan laskea huoneen lämpötilaan ennen kuin asetat ruoat laitteeseen.
Laitteeseen on lisätty paljon ruokia samalla kertaa.		Aseta laitteeseen vähemmän ruokia yhdellä kertaa.
	Tuotteet ovat liian lähellä toisiaan.	Järjestä tuotteet siten, että kylmä ilma pääsee kiertämään niiden välissä.
Huurretta muodostuu run-saasti.	Ruokia ei ole pakattu kunnolla. Pakkaa	ruoat oikein.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulkeminen".
	Lämpötilaa ei ole säädetty oikein.	Säädä lämpötila korkeammaksi.

Oven sulkeminen

1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta "Asennus".

Asennus

1. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltoliikkee-seen.

Huomio Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen

asianmukaisen toiminnan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna tämä laite kuivaan ja hyvin tuuletettuun sisätilaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmasto-luokka	Ympäristölämpötila
SN +10 °C – 32 °C
N +16 °C – 32 °C
ST +16 °C – 38 °C
T	+16 °C – 43 °C

Joissakin malleissa voi esiintyä toiminnallisia on-gelmia, jos niitä käytetään kyseisen käyttövälin ulkopuolella. Virheetön toiminta taataan vain määritetyllä lämpötilavälillä. Jos laitteen asennus-paikan valitsemisessa on epäselvyyksiä, käänny jälleenmyyjän, asiakaspalvelumme tai lähimmän huoltopalvelun puoleen.

Sijoituspaikka

Älä sijoita laitetta lämmönlähteiden, kuten lämpöpattereiden, boilereiden tms. lähelle tai suoraaan auringonvaloon. Tarkista, että ilma pääsee kiertämään vapaasti laitteen takana. Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja keittiökaapin välillä tulee olla vähintään 100 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta kalustekaapin alapuolelle. Laite voidaan säätää tarkasti vaakatasoon sen pohjassa olevan yhden tai useamman säätöjalan avulla.

Varoitus! Käyttäjän on pystyttävä irrottamaan laite sähköverkosta.

Asennuksen jälkeen pistokkeen on oltava helposti käyttäjän ulottuvilla.

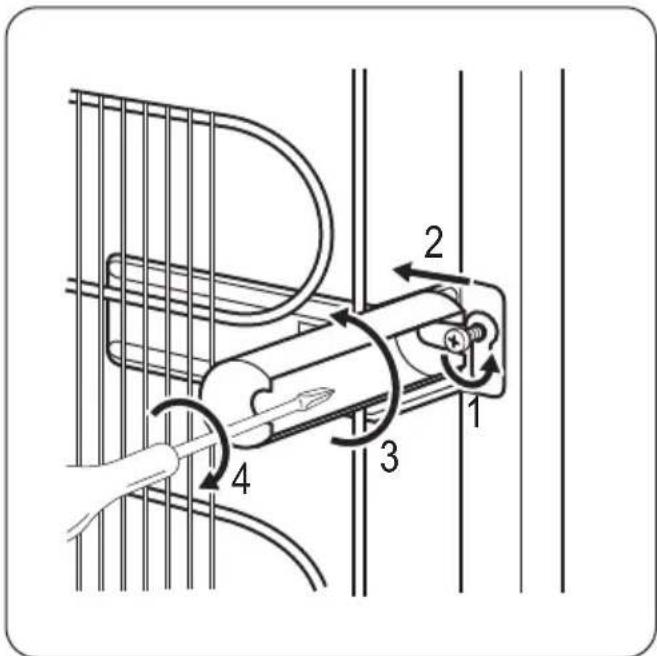

Takaosan välikappaleet

Kaksi välikappaletta toimitetaan asiakirjapussin mukana.

Asenna välikappaleet seuraavasti:

1. Avaa ruuvi.

2. Kiinnitä välikappale ruuvin alapuolelle.

3. Käännä välikappale oikeaan asentoon.

4. Kiristä ruuvit uudelleen.

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskos-kettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

Tasapainotus

Kun sijoitat laitteen paikalleen, tarkista, että se on vaakatasossa. Voit säätää laitteen vaakata- soon laitteen pohjassa etupuolella olevilla säätö- jaloilla.

Oven kätisyyden vaihtaminen

Tärkeää Avautumissuunnan vaihdossa tarvitaan toinen henkilö, joka pitelee kodinkoneen ovia tukevasti toimenpiteiden aikana.

Oven avautumissuunta vaihdetaan seuraavalla tavalla:

• Irrota pistoke pistorasiasta.
• Kallista laite varovasti takaosan varaan siten, ettei kompressori koske lattiaan.

1. Ruuvaa ylätappi irti ja kiinnitä se vastak-kaiselle puolelle.
2. Asenna ovi paikal- leen.
3. Tarkista, että oven reuna on työtason reunan suuntaisesti.

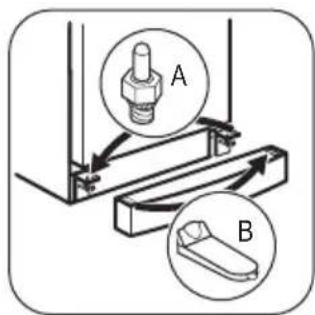

1. Ruuvaa tappi (A) irti ja kiinnitä se vastakkaiselle puolelle.
2. Irrota suojus (B) ja kiinnitä se vastakkaiselle puolelle.
3. Kiinnitä alasaranat.
4. Asenna jalusta paikalleen.

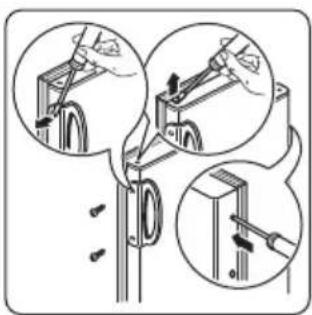

1. Aseta laite pysty-suoraan asentoon.
2. Asenna kahva vastakkaiselle puolelle ja aseta muovisuojat (ohjekirjan pussissa) vapaisiin aukkoihin.

Tarkista lopuksi seuraavat seikat:

• Kaikki ruuvit on kiristetty.
• Ovi avautuu ja sulkeutuu kunnolla.

Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

Jos et halua suorittaa edellä kuvattuja toimenpiteitä itse, voit ottaa yhteyttä valtuutettuun huoltoliikkeeseen. Huoltoliikkeen ammattitaitoinen asentaja vaihtaa oven kätisyyden korvausta vastaan.

Tekniset tiedot

Mitat
Korkeus 1850 mm
Leveys 595 mm
Syvyys 658 mm
Käyttöönottoaika 20 tuntia
Jännite 230 - 240 V
Taajuus 50 Hz

Tekniset tiedot on merkitty laitteen sisälle, va- semmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan.

Ympäristönsuojelu

Kierrätä materiaalit, jotka on merkitty merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä

hävitä merkillä ✉merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

Innhold
