BRUKSANVISNING LS405 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Generelle sikkerhetsinstruksjoner for elektriske maskiner og apparater

Advarsel! Ved bruk av kappsagen må det tas hensyn til grunnleggende vernetiltak. Dette for å redusere faren for brann, elektrisk støt og personskader. Les alle instruksjonene i denne bruksanvisningen før produktet tas i bruk. Spar bruksanvisningen sammen med produktet.

1. Hold arbeidsplassen ren og ryddig.
   Uorden på gulv, arbeidsbord etc. kan forårsake ulykker.
2. Ta hensyn til arbeidsmiljøet.

Ikke utsett maskinen for regn. Bruk ikke maskinen i fuktige eller våte omgivelser. Hold arbeidsplassen godt opplyst. Bruk ikke verktøyet nær lettantennelige væsker eller gasser.

1. Unngå elektrisk støt.

Unngå kroppskontakt med jordede gjenstander som vannrør, ovner, komfyrer, kjøleskap etc.

1. Hold andre personer på god avstand.

Ikke la andre personer, spesielt ikke barn, som ikke deltar i arbeidet få røre verktøyet eller dens ledninger.

1. Oppbevar maskinene på en sikker plass.

Når verktøyet ikke er i bruk må det oppbevares tørt, i et låst rom og utenfor barns rekkevidde.

Den gjør jobben bedre og sikrere med normal mating, så ikke press den.

1. Bruk riktig verktøy.

Press ikke små maskiner til å utføre jobb som krever maskiner med større kapasitet. Press ikke maskinen til å utføre arbeid som den ikke er beregnet for.

Bruk ikke løstsittende klær, smykker etc. De kan feste seg i roterende deler. Bruk sklisikkert fottøy ved arbeider utendørs. Bruk hårnett eller tilsvarende, hvis du har langt hår.

1. Benytt alltid vernebriller.

Bruk vernebriller. Bruk også støvmaske etc. ved støvende arbeider.

1. Bruk utstyr for å suge ut støv etc.

Dersom maskinen er utstyrt med uttak til støvsuging og oppsamler av støv, så bruk det.

Påse at den er ren og eggen skarp, for optimal effekt og et sikkert resultat. Følg manualens anbefalinger for smøring, skifte av tilbehør etc. Kontroller strømledningen regelmessig. Hvis den er skadet skal den byttes ut av en kyndig servicetekniker. Sjekk alle skjøteledninger regelmessig og pass på at de ikke har skader. Påse at maskinens/verktøyets håndtak og brytere er tørre, rene og helt fri for olje, fett etc.

1. Skru av strømmen.

Trekk ut støpslet og trykk inn nødstopp-bryteren før service, og ved bytte av tilbehør som høvelstål, bor, skjær, slipebånd eller blad.

1. Fjern alle nøkler og serviceverktøy.

Gjør det til en vane å kontrollere at alle nøkler og serviceverktøy er fjernet fra maskinen før strømmen kobles til.

1. Unngå uønsket oppstart.

1. Bruk riktige skjøteledninger.

Dersom man benytter skjøteledning utendørs, skal den være godkjent for utendørs bruk. Bruk skjøteledninger med tilstrekkelig lengde, rull ut hele ledningen.

1. Bruk sunn fornuft, og vær forsiktig.

Tenk deg om før du utfører en arbeidsoperasjon, så du kan utføre det på en sikker måte! Bruk ikke maskinen/verktøyet när du er sliten, trett, påvirket av medisiner etc.

1. Kontroller følgende før du starter maskinen:

2. At all beskyttelse og øvrige deler er uskadet, og fyller sine funksjoner.

3. At bevegelige deler kan rotere fritt og er riktig innstilt.
4. At ingen bevegelige deler kan sette seg fast.
5. At ingen defekt har oppstått.
6. Andre omstendigheter som kan påvirke utførelsen av arbeidet.

Verneutstyr og annet som er skadet skal repareres/skiftes ut av kyndig fagperson. Skadede strømledninger og strømbrytere skal alltid byttes ut av fagmann. Bruk aldri maskinen hvis du ikke kan stoppe eller starte den på en betryggende måte.

Maskinen følger gjeldende sikkerhetskrav. Reparasjoner av maskinen skal alltid utføres av fagmann, med originale reservedeler, ellers kan den forårsake ulykker eller risiko for personskade.

Spesielle sikkerhetsregler for vedkappsag

• Hold hender og fingre på sikker avstand fra klingen, og bruk, som vanlig ved slikt arbeid, sunn fornuft og vær forsiktig.
• Pass på at ingen uvedkommende, mennesker eller dyr, oppholder seg i nærheten av maskinen. Spisse trefliser kan fyke omkring i stor fart og føre til skader.
• Kontroller at klingen går riktig vei, og at klingens flenser og mutre er trukket godt til.
• Hold alltid klingen skarp.
• Kontroller alltid at klingen er feilfri og uten sprekker før maskinen startes.
• Kontroller at nødstoppen virker.
• Trekk alltid støpslet ut fra strømuttaket før service og vedlikehold av produktet.
• Bruk kun skjøteledning på min. 1,5 mm² og som er beregnet på bruk utendørs. Trekk ut hele ledningen for bedre avkjøling og se samtidig etter skader på ledning og øvrig utstyr.
• Bruk ikke kappsagen i regn eller ekstremt fuktig vær.
• Bruk ikke maskinen hvis strømledning, strømbryter, beskyttelse eller andre deler er skadet. Defekte deler skal skiftes av fagperson.
• Obs! Kontroller regelmessig at alle skruer og mutre er ordentlig skrudd til.
• Vedkappsagen skal kobles til strøm via en jordfeilbryter som løses ut ved < 30 mA feil.

Sikkerhetssymboler

Les hele bruksanvisningen og ta vare på den for framtidig bruk.

Bruk vernebriller eller visir.

Bruk alltid vernebriller med sidebeskyttelser. Vanlige briller kan ha støtsikre glass, men de kan ikke fungere som vernebriller. Spisse trefliser kan fyke omkring.

Bruk hørselsvern.

Bruk alltid hørselsvern när lydnivået overstiger 85 dB(A).

Bruk arbeidshansker.

Bruk hansker ved skifte av klinge, all annen håndtering av klingen og jobbing med maskinen.

Bruk vernesko.

Trekk inn nødstoppen og trekk ut støpselet når arbeidet er fullført, og før service og vedlikehold på maskinen.

Hold barn unna arbeidsplassen.

Ikke tillat noen personer oppholder seg ved maskinen när du arbeider med den.

Advarsel: høyspenning.

Det er fare for alvorlig personskade, og til og med dødsfall, hvis ikke sikkerhetsinstrukser følges.

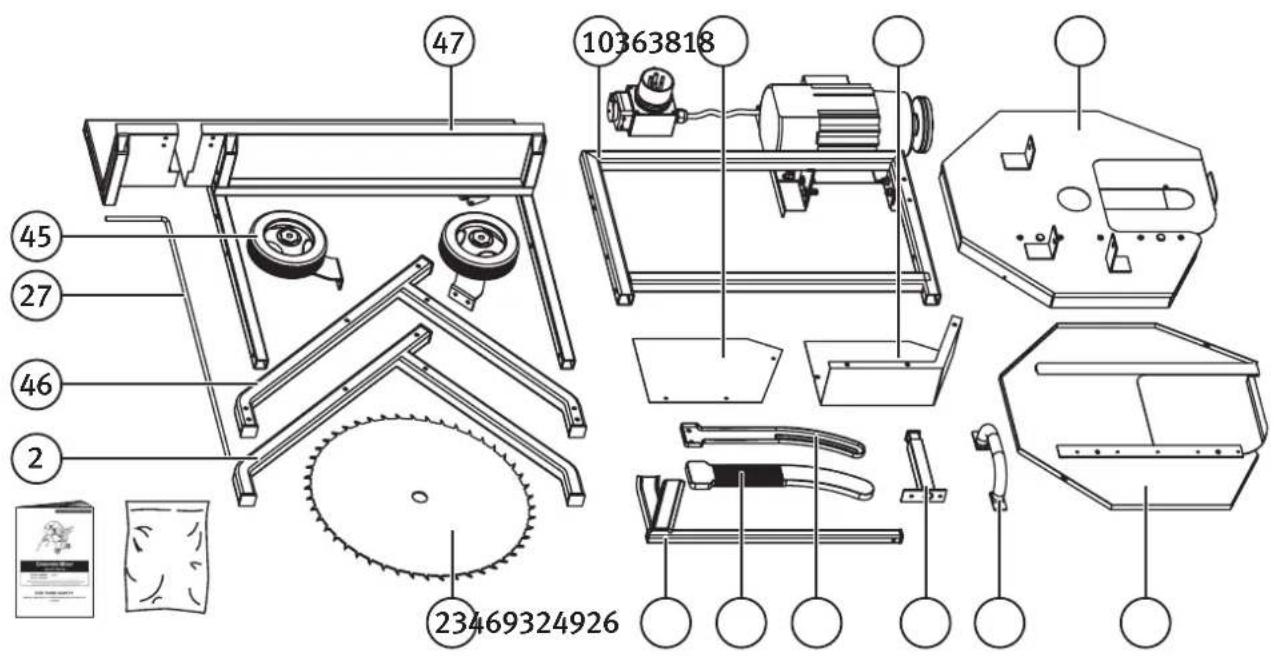

Forpakningen inneholder

Innholdsfortegnelsen og monteringsanvisningen viser til sprengskissen som er vist lengre bak i bruksanvisningen. Der er også alle detaljene nummerert.

1. Stativ med motor og strømbryter/nødstopp

2. Nedre, ytre sagbladbeskyttelse

3. Nedre indresagbladbeskyttelse

4. Indre beskyttelsesdeksel med bevegelig beskyttelse

45.Hjul med feste

1. Lengdeinnstilling

2. Ben (høyre)

3. Ben (venstre)

23.Sagblad

1. Vedstøtte

2. Gummibeskyttelse til låsingen (9)

3. Låsing for vugge

4. Returfjær

49.Håndtak

1. Ytre beskyttelsesdeksel med bevegelig beskyttelse

- Pose med monteringsdetaljer A, B, C, D, E og F

- Brukerveiledning

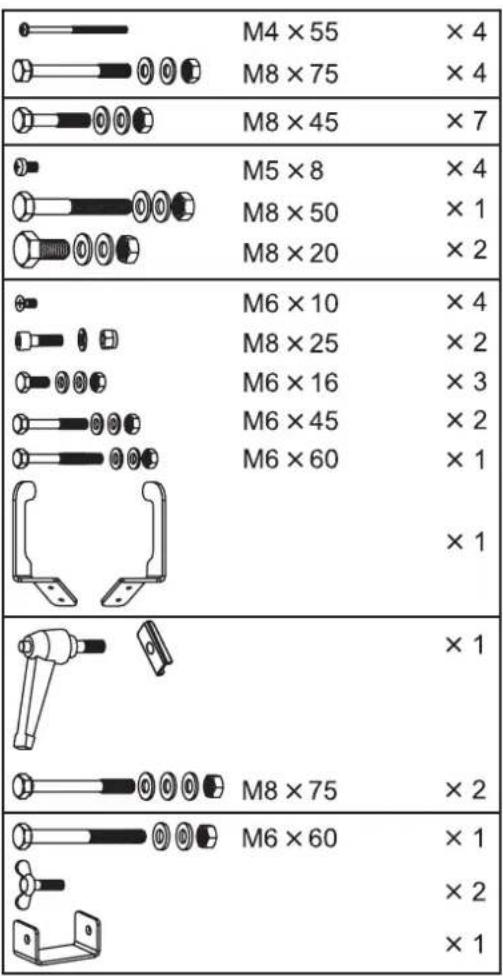

Monteringsdetaljene er i posen som inneholder følgende

Obs! Dersom produktet endres kan det skje endringer i antall og dimensjoner på monteringsdetaljene.

A

B

C

D

E

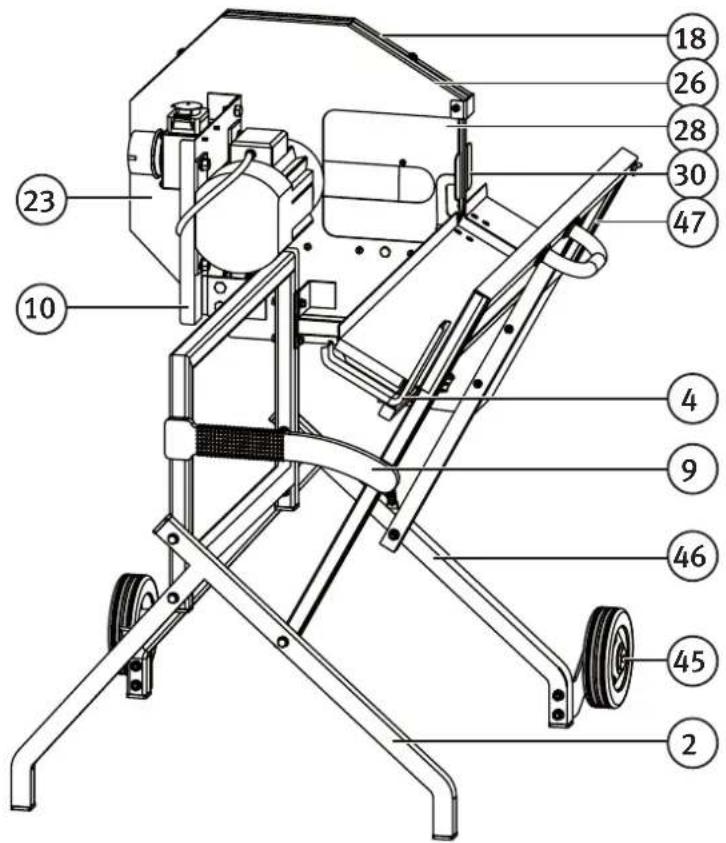

Benevninger

1. Sagblad (inni beskyttelsen)

2. Stativ med motor og strøm/nødstopp-bryter

18, 26. Beskyttelsesdeksel

28, 30. Bevegelig beskyttelse

1. Vugge

2. Vedstøtte

3. Låsing for vugge m. gummibeskyttelse (6)

2,46. Ben

1. Hjul

Advarsel! Kappsagen må ikke startes før alle deler er påmontert og skruer trukket til.

Trinn 1

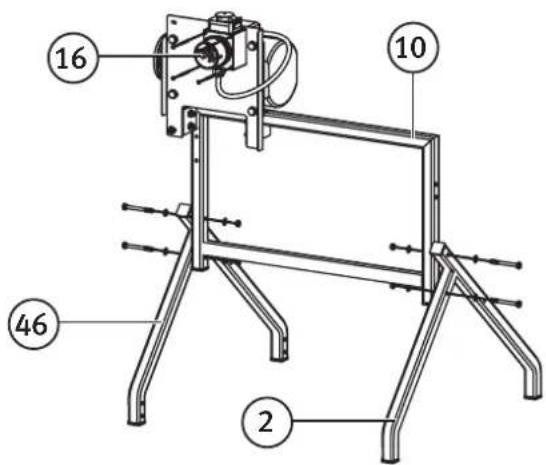

1. Høyre bein (46) og venstre bein (2) monteres til stativet (10). Følgende skruedetaljer må brukes til monteringen:

2. 2 × bolt M8 × 75

3. 2 × låsemutter M8

4. 8 × skiver M8

5. Monter strømbryteren (16) med 4 × skrue M4 × 55.

Obs! Bildet viser baksiden av kappsagen.

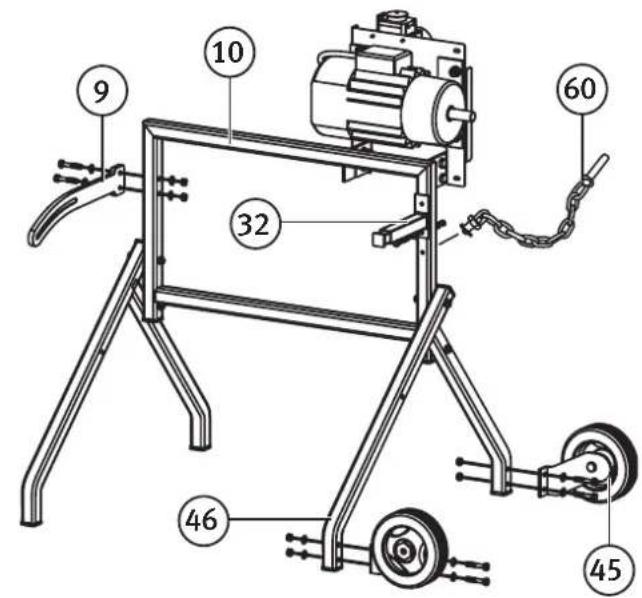

Trinn 2

1. Monter hjul (med feste) (45) på det høyre beinet (46) med:

2. 4 × bolt M8 × 45

3. 8 × skive M8

4. 4 × läsemutter M8

5. Monter låsingen for vuggen (9) (benyttes også som håndtak ved flytting av sagen) på stativet med:

6. 2 × bolt M8 × 45

7. 4 x skive M8

8. 2 × läsemutter M8

9. Monter returfjæren (32) til stativet (10). Plasser bolten og planskiven i det andre hullet ovenfra.

10. 1 × bolt M8 × 45

11. 2 × skive M8

12. 1 × låsemutter M8

13. Monter den ene bolten som sitter i kjettingen (60) i hullet under returfjæren (32).

1. Plasser de 2 korte boltene (17) med skivene gjennom det innvendige dekselet.

2. Bolten plasseres i de ovale hullene i motorens festeplate (14). Sett skivene på plass og trekk til låsemutrene.

3. 2 × bolt M8 × 20

4. 2 × skive M8

5. 2 × läsemutter M8

6. Kontroller at det indre beskyttelsesdekselets hull er sentrert rundt motorakselen og juster ved behov.

7. Trykk den lange bolten (56) inn med skiven gjennom det fremre festet på det indre beskyttelsesdekselet og gjennom det øvre festehullet til returfjæren (32) på stativet.

Trekk til läsemutteren.

Advarsel! Bruk den medfølgende klingenøkkelen og motholdet. Bruk arbeidshansker.

*Obs! Monter sagblad slik at rotasjonsretningen på bladet stemmer med merkingen i dekselet.

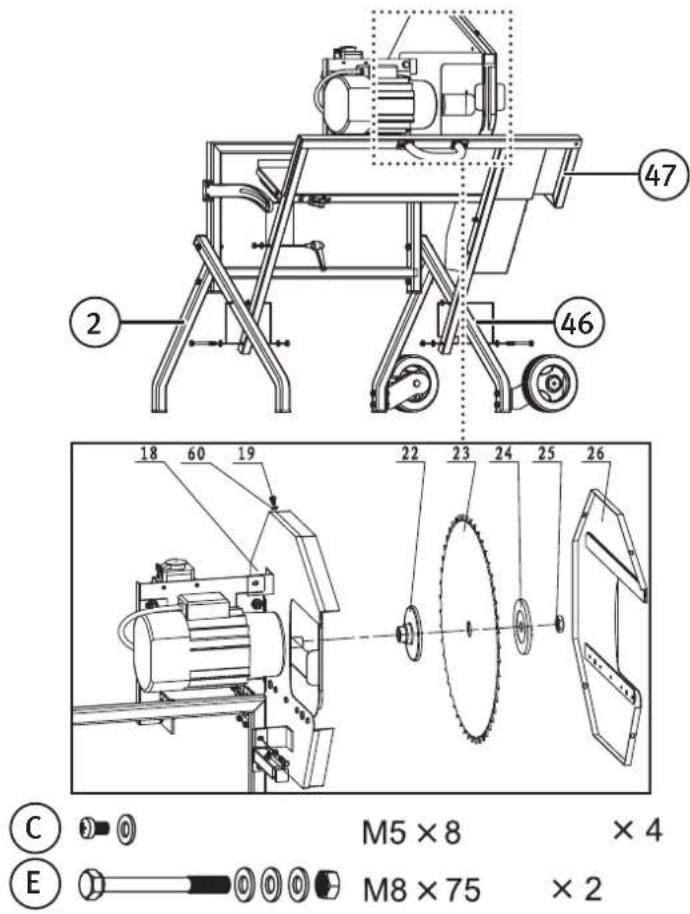

1. Det ytre dekselet festes som vist på bildet

2. Fest det ytre dekselet (26) til det indre.

3. Fest med de fire små skruene (19) og skivene (60).

4. Monter vuggen mellom høyre (46) og venstre bein (2).

5. Pass på at hullene på vuggen passer til hullene på beina. Beina festes med bolten M8 × 75 som settes i fra utsiden på hver side. Monter bolten med en skive under hodet på bolten, en mellom vuggen og beina, og en låsemutter lengst inne.

6. Husk å plassere skiver mellom vuggen (47) og høyre/venstre fot ved monteringen!

Trinn 6

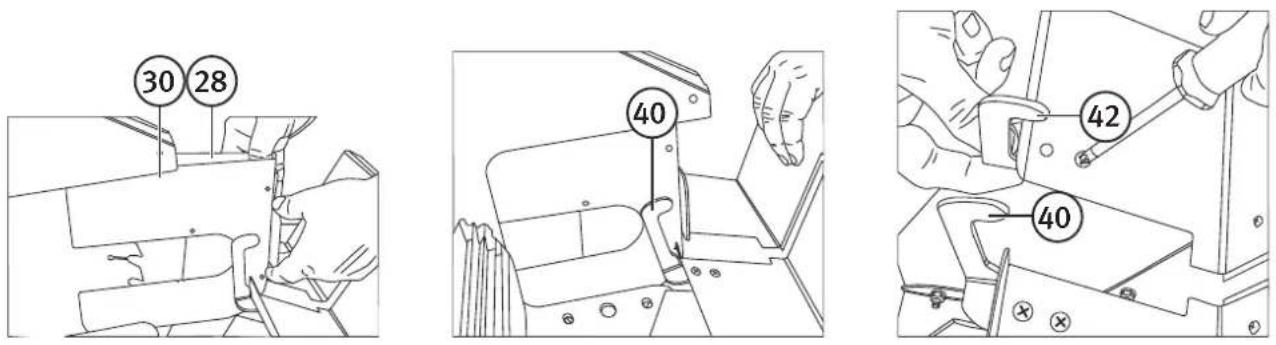

Monter de bevegelige beskyttelsene, på innsiden av indre og ytre deksel.

1. Før de bevegelige beskyttelsene (30 og 28) inn i sporene på innsiden av de indre og ytre dekslene.
2. Bøylene (40 og 42) på vuggen skal deretter plasseres innenfor de utfoldete delene av de bevegelige dekslene. Vend bøylene som vist på bildet.
3. I det innerste dekselet (på motorsiden) skal man montere den bevegelige delen som har en åpning og en bevegelig del (se bildet).

Obs! Kontroller at bladet går rundt uten å komme bort i dekselet. Løsne på motorens festeskruer (17) og juster ved behov!

Motoren har en brems som ligger slik at sagbladet er tungt å dra rundt när motoren er stengt.

Trinn 7

Skru fast den andre bolten (60) til kjedet i hullet i vuggen.

Trinn 8

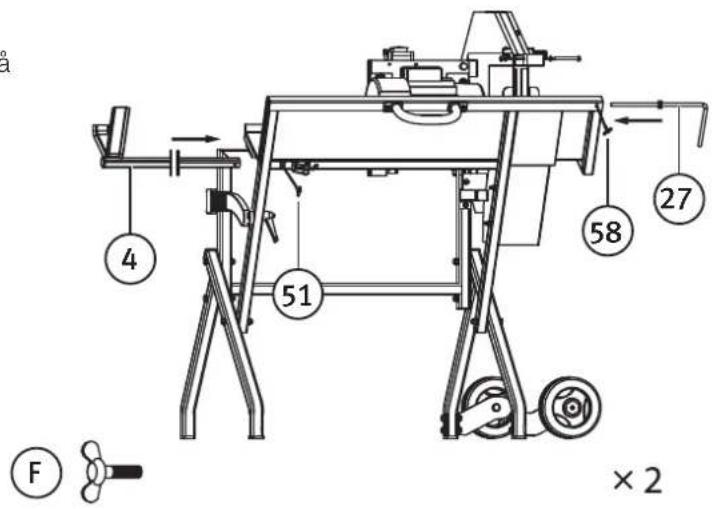

Monter vedstøtten (4) og lengdestopperen (27) på vuggen, og trekk til med vingeskruen (51, 58).

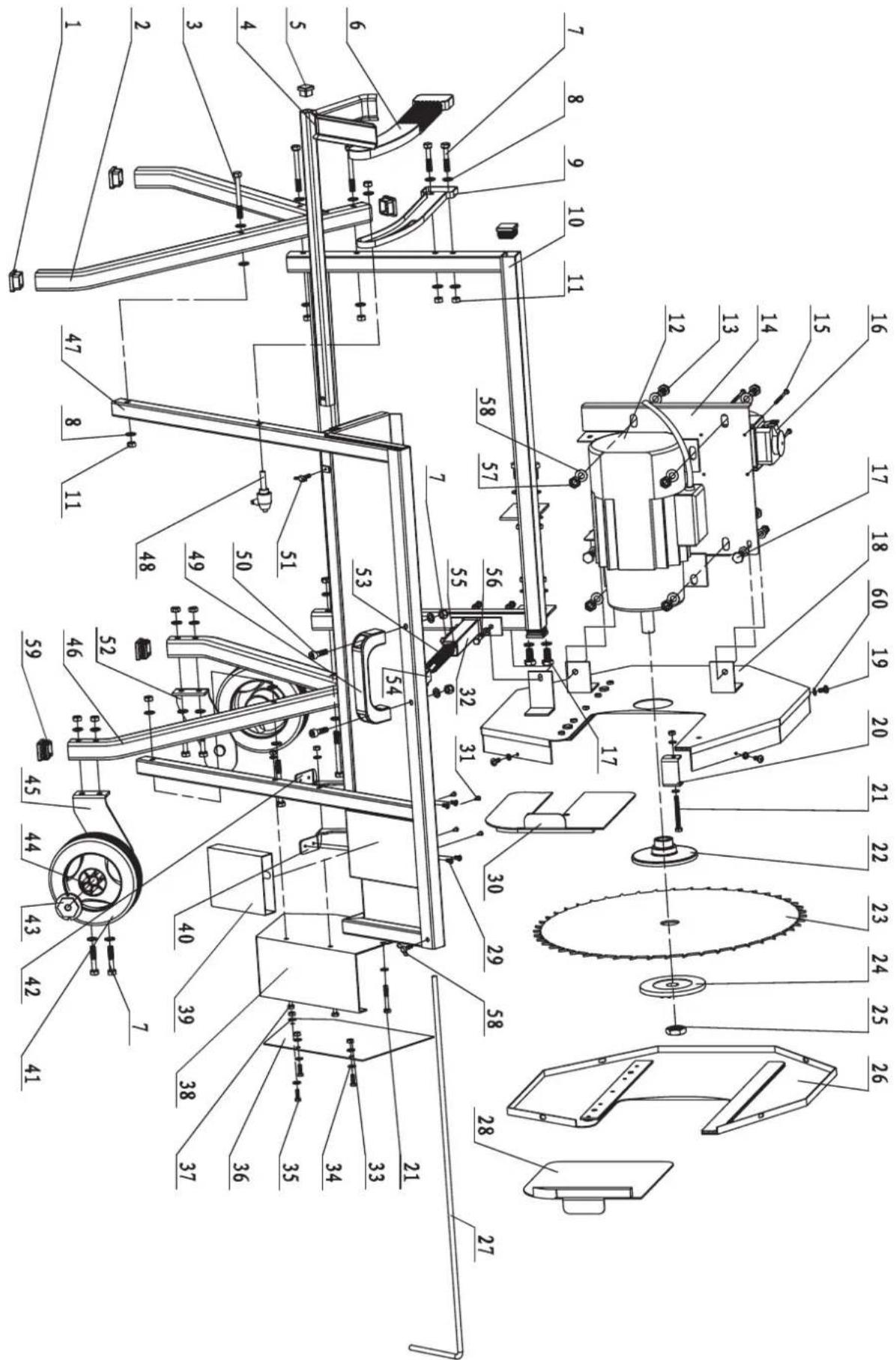

Sprengskisse

1. Tenk gjennom hvordan kappsagen virker. Pass på å holde en ergonomisk arbeidsstilling og at du jobber så sikkert som mulig. Kontroller at du når nødstoppen.
2. Plasser kappsagen på en plan og stabil overflate med passende arbeidshøyde. Sørg for å ha godt arbeidslys.
3. Still inn ønsket kappelengde.
4. Koble strømkabelen til et strømuttak, helst via en jordfeilbryter. Husk å dra kabelen vekk, så den ikke kan skades av kappsagen.

Nødstopp

Den røde knappen på strømbryteren brukes som nødstopp. Med denne kan sagen stoppes raskt, ved behov!

Bruk av kappsagen

1. Start motoren med den grønne startknappen og la den gå opp i fullt turtall.
2. Legg trestammen i vuggen slik at den ligger stabilt.
3. Trykk vuggen mot klingen med en jevn bevegelse.
4. Motoren har et vern som bryter strømmen hvis motoren blir for varm. Det kan forekomme hvis f.eks. ved-kappsagen blir overbelastet, presset eller brukt forlenge av gangen. Motorvernet tilbakestilles automatisk etter ca. 10 minutter, litt avhengig av temperaturen på omgivelsene. Motorvernet er tilbakestilt når nullspennings-bryteren/startknappen fungerer normalt.

Vedlikehold

Montering og demontering av sagblad:

• Trekk alltid ut støpselet og la bladet stoppe helt opp før vedlikeholdsarbeidene starter. Husk også å ta ledningen bort fra strømuttaket sånn at ingen andre plugger støpselet i uttaket mens vedlikeholdet pågår.
• Kontroller at strømkabelen, kontakter og strømbryter er i god kondisjon og uten skader.
• Rengjør alle delene på kappsagen med børste og tørre kluter.
• Kappsagen må oppbevares i et tørt, rent og ikke-korrosivt miljø, utenfor barns rekkevidde.
• Kontroller regelmessig at alle skruer og muttere er ordentlig skrudd til.
• Rengjør de små gitrene på vuggen ved behov. De forhindrer at klingen får trestammen til å rotere.

Avfallshändtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Motor 230 V AC, 50 Hz

Effekt 1600 W, S6 40 %, 2850 RPM

Kapslingsklasse IP54

Kapasitet, kappediameter ∅ 30–140 mm

Klinge 405 × 30 × 3 mm, 40 tenner

Vekt 42,6 kg

Lydeffekt (LwA) 108,6 dB(A)

Lydtrykknivå (LpA) 95,1 dB(A)

Klapisirkkeli

Tuotenro 40-8982 Malli 65650
