BEDIENUNGSANLEITUNG LS405 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Log Saw

Art.no 40-8982 Model 65650

Art.nr 40-8982 Modell 65650

• 1 × bolt M8 × 50
• 2 × skive M8
• 1 × läsemutter M8

Art.Nr. 40-8982 Modell 65650

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Allgemeine Sicherheitshinweise für elektrische Geräte

Achtung: Bei der Verwendung dieser Maschine sind grundsätzliche Vorsichtsmaßnahmen zu beachten, damit die Gefahr von Feuer, Elektroschlägen und Verletzungen auf ein Minimum beschränkt bleibt. Vor Gebrauch des Produkts sämtliche Anweisungen durchlesen und diese aufbewahren.

1. Den Arbeitsplatz sauber halten.
   Vollgestellte Flächen und Tische erhöhen das Risiko für Unfälle.
2. Rücksicht auf das Arbeitsumfeld nehmen.

Die Maschine niemals Regen aussetzen. Die Maschine nicht in feuchten oder nassen Räumlichkeiten verwenden. Den Arbeitsplatz immer gut beleuchten. Die Maschine nicht in der Nähe von leicht entzündlichen Flüssigkeiten oder Gasen verwenden.

1. Stromschläge vermeiden.

Körperkontakt mit geerdeten Gegenständen wie Wasserleitungen, Heizungen, Herd oder Kühlschrank vermeiden.

1. Andere Personen auf Abstand halten.

Personen (insbesondere Kinder), die nicht an der Arbeit teilnehmen, die Maschine oder dessen Verlängerungskabel nicht anfassen lassen. Bei diesen Personen ist auf ausreichenden Abstand vom Arbeitsplatz zu achten.

1. Die Maschine an einem sicheren Ort aufbewahren.

Wird sie nicht verwendet, die Maschine in einem trockenen, verschlossenen Raum und außer Reichweite von Kindern aufbewahren.

1. Die Maschine nicht überbeanspruchen.

Sie leistet bessere und sicherere Arbeit mit der vorgesehenen Vorschubgeschwindigkeit.

1. Die richtige Maschine einsetzen.

Kleine Maschinen nicht mit großen Arbeiten überbeanspruchen, für die kräftigere Maschinen erforderlich sind. Maschine oder Zubehör nicht zweckentfremden, also z. B. nicht eine Kreissäge zum Entasten verwenden.

1. Geeignete Arbeitskleidung tragen.

Keine lockeren Kleidungs- oder Schmuckstücke tragen, da sie an rotierenden Teilen hängenbleiben können. Für die Arbeit im Freien wird das Tragen rutschfester Schuhe empfohlen. Bei langem Haar ein Haarnetz oder Ähnliches tragen.

1. Immer einen Augenschutz tragen.

Augenschutz tragen. Bei staubenden Arbeiten einen Staubfilter oder eine Schutzmaske anwenden.

1. Absaugvorrichtung verwenden.

Wenn Staubabsaug- und -auffangvorrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und korrekt angewendet werden.

1. Das Netzkabel stets mit Sorgfalt hantieren.

Nicht am Kabel sondern am Stecker ziehen, wenn die Maschine vom Strom genommen wird. Sicherstellen, dass das Anschlusskabel nicht mit Hitze, Öl oder scharfen Kanten in Kontakt kommt.

1. Immer eine stabile und bequeme Arbeitsposition einnehmen.

Für einen sicheren Stand und gutes Gleichgewicht sorgen.

1. Die Maschine mit Sorgfalt pflegen.

Für optimale Leistung und ein sicheres Ergebnis sicherstellen, dass sie sauber ist und die Klingen scharf sind. Zum Schmieren und beim Wechsel von Zubehör den Empfehlungen aus der Bedienungsanleitung folgen. Das Netzkabel regelmäßig kontrollieren. Bei Beschädigungen das Netzkabel von einem qualifizierten Servicetechniker wechseln lassen. Sämtliche Verlängerungskabel regelmäßig auf Schäden überprüfen. Sicherstellen, dass Griffe und Schalter der Maschine trocken, sauber und frei von Öl, Fett usw. sind.

1. Den Strom abschalten.

Vor Servicearbeiten und Wechsel von Zubehör wie Hobelmesser, Bohrer, Stahl, Schleifband oder Schneidblättern den Notausschalter betätigen und den Stecker herausziehen.

1. Alle Schlüssel und Servicewerkzeuge entfernen.

Routinemäßig überprüfen, ob sämtliche Schlüssel und Servicewerkzeuge von der Maschine entfernt sind, bevor der Strom eingeschaltet wird.

1. Versehentliches Einschalten vermeiden.

Die Maschine nicht mit einem Finger am Ein-/Ausschalter tragen, wenn das Kabel in der Steckdose steckt. Sicherstellen, dass der Ein-/Ausschalter auf OFF steht, bevor der Stecker in die Steckdose gesteckt wird.

1. Geeignete Verlängerungskabel anwenden.

Im Außenbereich ausschließlich Verlängerungskabel benutzen, die für diesen Zweck zugelassen sind. Verlängerungskabel mit ausreichendem Querschnitt verwenden und immer das gesamte Kabel abrollen.

1. Mit Vernunft und Achtsamkeit an die Arbeit gehen.

Die einzelnen Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können. Bei Müdigkeit, unter Einfluss von Medikamenten etc. nicht mit der Maschine arbeiten.

1. Vor dem Starten der Maschine Folgendes sicherstellen:

2. dass Schutzvorrichtungen und sonstige Teile unbeschädigt sind und ihre Funktion erfüllen.

3. dass bewegliche Teile korrekt eingestellt sind und sich frei drehen können.
4. dass bewegliche Teile sich nicht verfangen oder festfahren können.
5. dass kein Defekt vorliegt.
6. dass keine sonstigen Umstände die Ausführung der Arbeit behindern.

Beschädigte Schutzvorrichtungen oder Schäden an anderen Teilen müssen fachgerecht repariert bzw. ausgewechselt werden. Defekte Kabel und Schalter immer nur vom Hersteller oder dessen Kundendienst auswechseln lassen. Die Maschine niemals verwenden, wenn sie sich nicht sicher ein- oder ausschalten lässt.

1. Das empfohlene Zubehör verwenden.

Die Verwendung von nicht empfohlenem Zubehör kann zu Unfällen oder Verletzungen führen.

1. Reparaturen nur von qualifizierten Technikern ausführen lassen.

Die Maschine erfüllt die geltenden Sicherheitsanforderungen. Reparaturen der Maschine immer von einem Fachmann und mit Original-Ersatzteilen ausführen lassen. Andernfalls kann es zu Unfällen oder Verletzungen kommen.

Besondere Sicherheitsvorschriften für Wippsägen

• Hände und Finger in sicherem Abstand zum Sägeblatt halten; wie bei Arbeiten an allen Maschinen mit Vorsicht und gesundem Menschenverstand arbeiten.
• Sicherstellen, dass sich weder Menschen noch Tiere in der Nähe der Maschine aufhalten, da scharfe Holzsplitter mit großer Wucht herumfliegen können.
• Sicherstellen, dass sich das Sägeblatt in die richtige Richtung dreht sowie Flansche und Mutter des Sägeblatt angezogen sind.
  • Das Sägeblatt stets scharf halten.
• Stets sicherstellen, dass das Sägeblatt einwandfrei und ohne Risse ist, bevor die Maschine gestartet wird.
• Sicherstellen, dass der Notausschalter funktioniert.
• Bei Servicearbeiten und Arbeitsunterbrechungen stets den Stecker des Netzkabels aus der Steckdose ziehen.
• Ausschließlich Verlängerungskabel mit einem Querschnitt von mindestens 1,5 mm² verwenden, die für den Gebrauch im Freien vorgesehen sind. Das Kabel vollständig abwickeln, um für eine bessere Kühlung zu sorgen, und gleichzeitig Kabel und sonstige Ausrüstung auf Schäden überprüfen.
  • Die Wippsäge niemals bei Regen oder extrem feuchtem Wetter anwenden.
• Die Maschine niemals anwenden, wenn Netzkabel, Schalter, Schutz oder ein anderes Teil beschädigt ist. Defekte Teile von einem Fachmann austauschen lassen.
• Hinweis: Regelmäßig sicherstellen, dass sämtliche Schrauben und Muttern angezogen sind.
• Die Wippsäge über einen Fehlerstromschutzschalter anschließen, der bei einem Fehlerstrom von < 30 mA anspricht.

Sicherheitssymbole

Die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren.

Augenschutz tragen.

Beim Arbeiten mit dem Werkzeug stets einen Augenschutz mit Seitenschutz tragen.

Normale Brillen weisen lediglich ein bruchsicheres Glas auf und sind keine Schutzbrillen.

Scharfe Splitter können herumfliegen.

Gehörschutz tragen.

Bei einem Schallpegel von über 85 dB(A) stets einen Gehörschutz tragen.

Handschuhe tragen.

Bei Wechsel und Handhabung des Sägeblatts sowie Arbeit an der Maschine Handschuhe tragen.

Sicherheitsschuhe tragen.

Sicherheitsschuhe mit rutschfester Sohle tragen.

Die Wippsäge niemals bei Regen oder extrem feuchtem Wetter anwenden.

Die Maschine niemals Regen aussetzen. Die Maschine nicht in feuchten oder nassen

Räumlichkeiten verwenden.

Warnung vor rotierendem Sägeblatt.

Niemals die Hände in Nähe des rotierenden Sägeblatts halten. Vor Verlassen der Maschine warten, bis das Sägeblatt vollständig stillsteht.

Den Netzstecker ziehen.

Vor Service- und Einstellarbeiten an der Maschine und nach dem Beenden der Arbeit den

Notausschalter eindrücken und den Stecker ziehen.

Aufenthalt von Kindern am Arbeitsplatz nicht zulassen.

Darauf achten, dass Kinder und Haustiere nicht in die Nähe der Maschine kommen.

Aufenthalt von anderen Personen in der Nähe der Maschine nicht zulassen, wenn damit gearbeitet wird.

Die Wippsäge ist nur für die Benutzung durch eine Person vorgesehen.

Warnung vor Hochspannung.

Alle Sicherheitshinweise und Anweisungen in der Bedienungsanleitung beachten.

Gefahr von schweren Personenschäden oder tödlichen Verletzungen, wenn nicht alle

Sicherheitshinweise und Anweisungen beachtet werden.

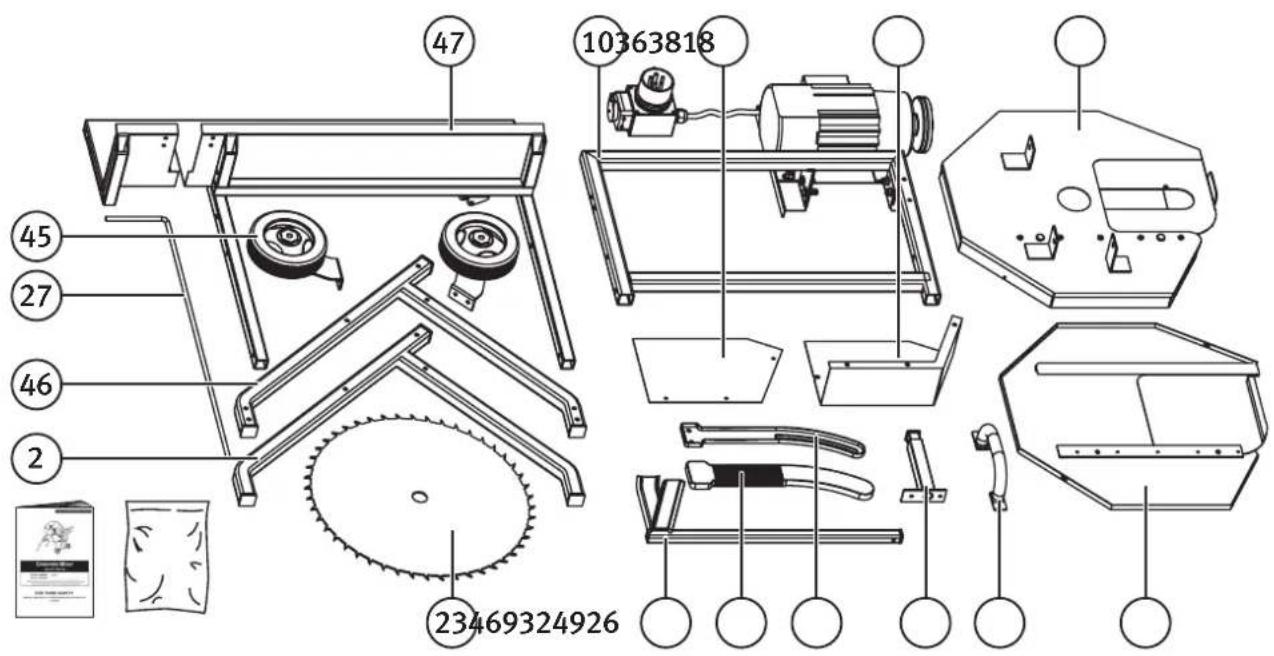

Verpackungsinhalt

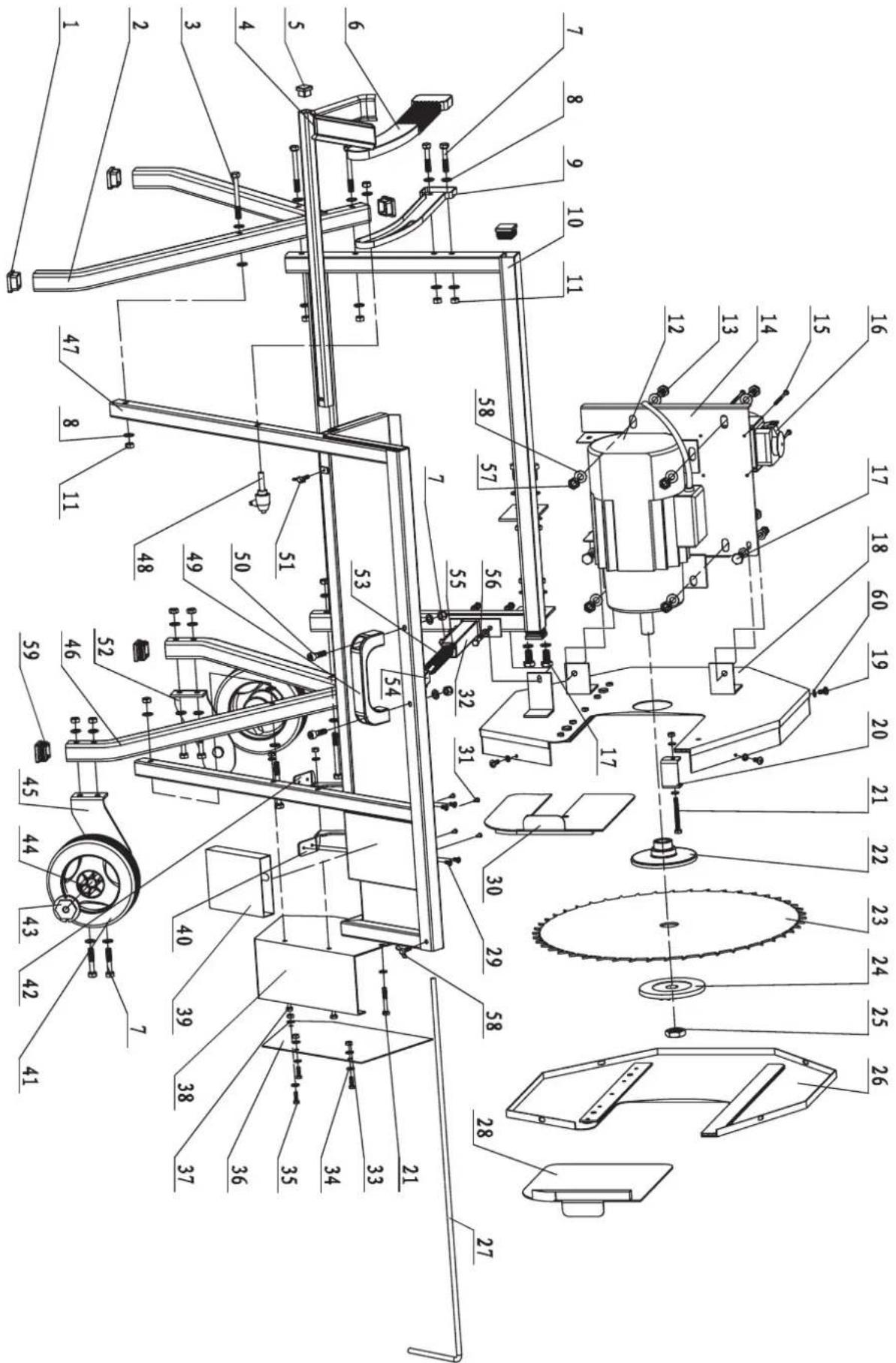

Inhaltsverzeichnis und Montageanleitungen verweisen auf die Explosionszeichnung am Ende der Bedienungsanleitung, dort sind alle Einzelteile durchlaufend nummeriert.

1. Stativ mit Motor und Ein-/Ausschalter/ Notausschalter

2. Unterer äußerer Klingenschutz

3. Unterer innerer Klingenschutz

4. Innere Schutzhaube (mit beweglicher Schutzvorrichtung)

5. Rollen mit Halterung

6. Längeneinstellung

7. Bein (rechts)

8. Bein (links)

9. Sägeblatt

10. Holzstütze

11. Gummischutz für die Arretierung (9)

12. Arretierung für die Wippe

13. Hochhaltefeder

49.Griff

1. Äußere Schutzhaube (mit beweglicher Schutzvorrichtung)

- Montageteile im Beutel A, B, C, D, E und F

- Bedienungsanleitung

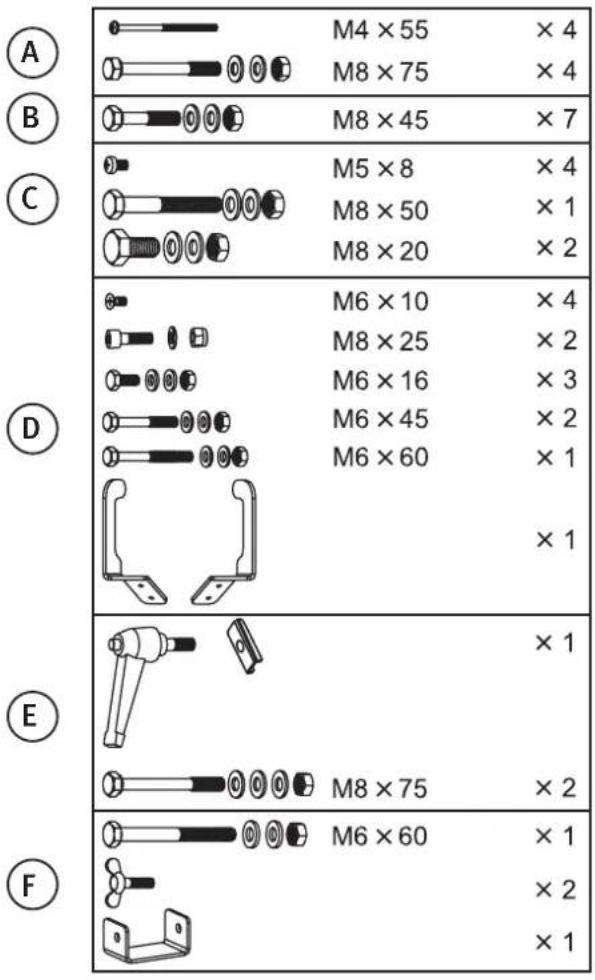

Montageteile befinden sich im Beutel und enthalten

Achtung: Menge und Abmessungen der Montageteile können bei Produktänderungen abweichen.

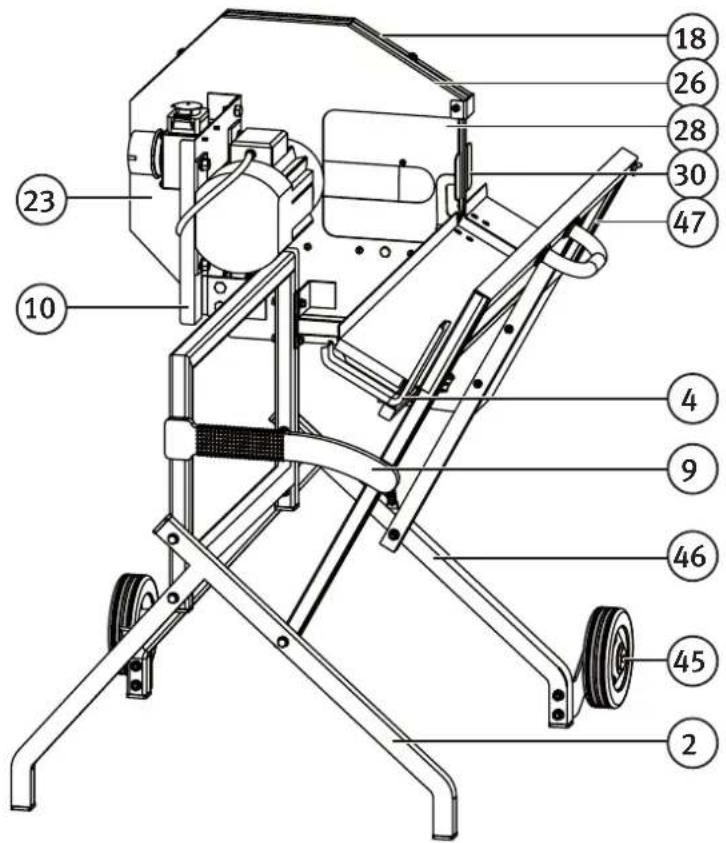

Bezeichnungen

1. Sägeblatt (innerhalb der Schutzvorrichtung)
2. Stativ mit Motor und Ein-/Ausschalter/Notausschalter
   18, 26. Schutzhaube
   28, 30. Bewegliche Schutzvorrichtung
3. Wippe
4. Holzstütze
5. Arretierung der Wippe mit Gummischutz (6)
   2, 46. Beine
6. Rollen mit Halterung

Achtung: Die Wippsäge nicht starten, bevor alle Teile korrekt montiert und angezogen wurden.

Schritt 1

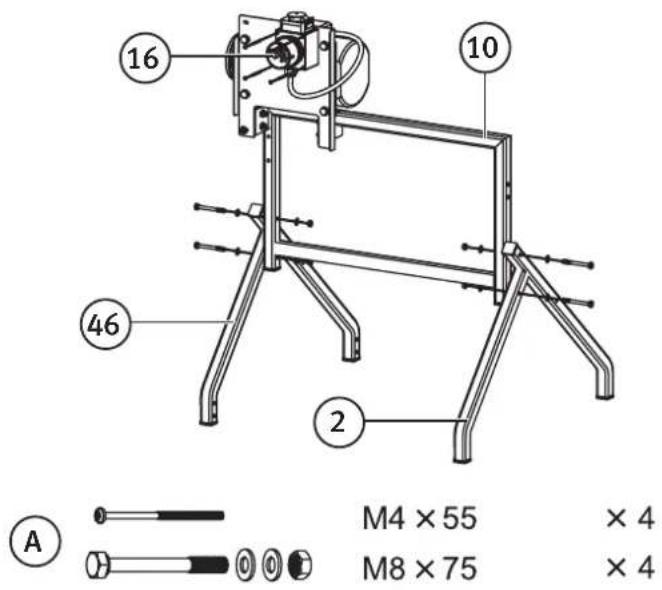

1. Das linke Bein (2) und das rechte Bein (46) montieren, mithilfe von:

2. 2 × Bolzen M8 × 75

3. 2 × Sicherungsmutter M8

4. 8 × Unterlegscheibe M8

5. Den Ein-/Ausschalter (16) montieren, mithilfe von:

- 4 × Schraube M4 × 55

Achtung: Das Bild zeigt die Rückseite der Wippsäge.

Schritt 2

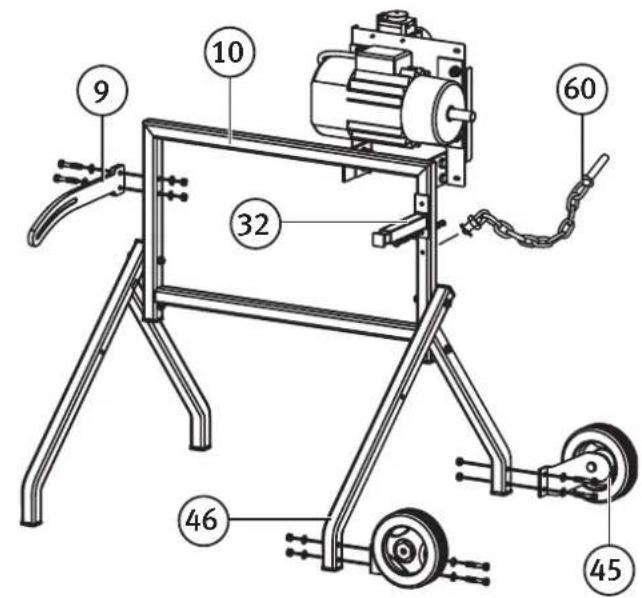

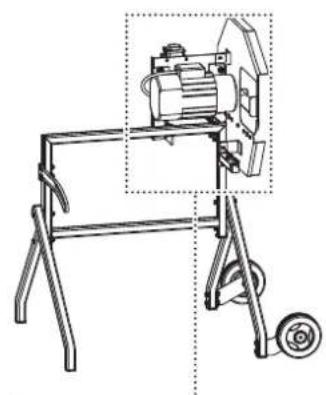

1. Dir Rollen (mit Halterung) (45) am rechten Bein (46) montieren, mithilfe von:

2. 4 × Bolzen M8 × 45

3. 8 × Unterlegscheibe M8

4. 4 × Sicherungsmutter M8

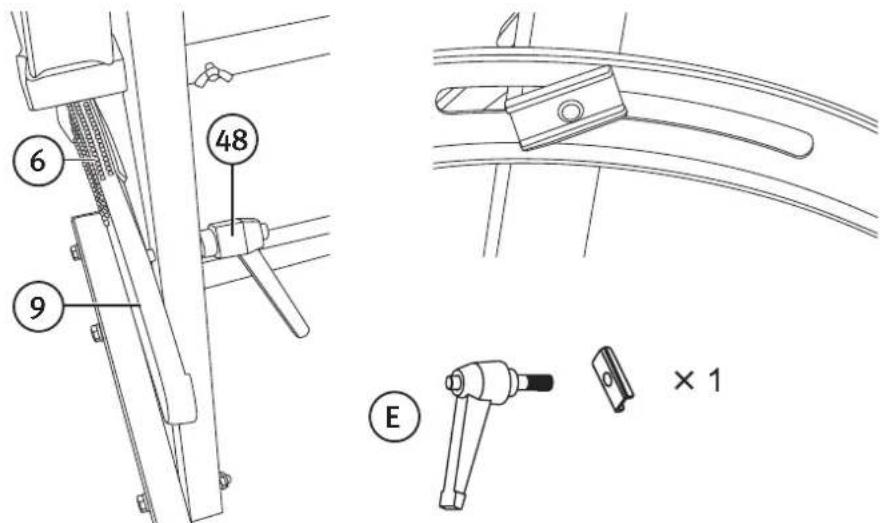

5. Die Arretierung der Wippsäge (9) (auch als Griff beim Umplatzieren benutzbar) auf dem Stativ montieren, mithilfe von:

6. 2 × Bolzen M8 × 45

7. 4 × Unterlegscheibe M8

8. 2 × Sicherungsmutter M8

9. Die Hochhaltefeder (32) am Stativ (10) montieren. Den Bolzen mit der Unterlegscheibe in das zweite Loch von oben stecken.

10. 1 × Bolzen M8 x 45

11. 2 × Unterlegscheibe M8

12. 1 × Sicherungsmutter M8

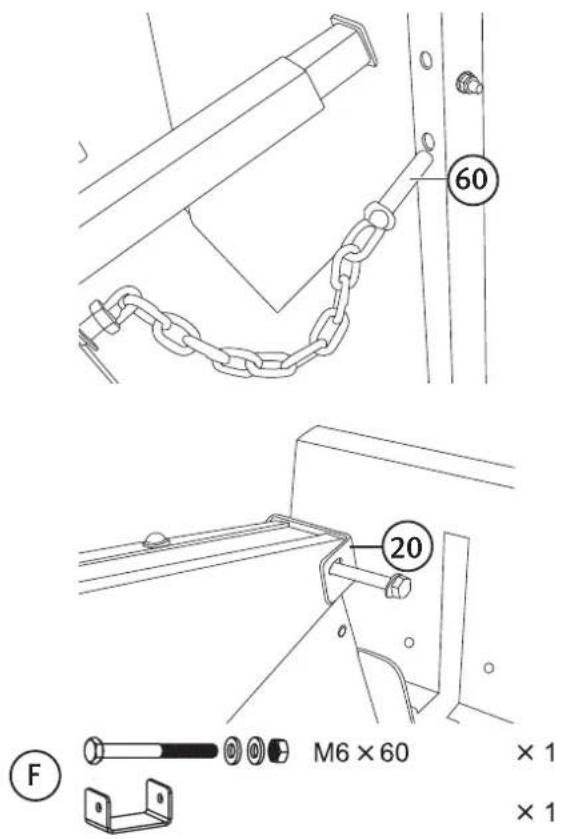

13. Den Bolzen, der in der Kette (60) sitzt, im Loch unter der Hochhaltefeder (32) befestigen.

Die innere Schutzhaube (18) (der am nächsten zum Motor gelegene Teil der Schutzhaube) montieren.

1. Die 2 kurzen Bolzen (17) mit Unterlegscheiben durch die innere Schutzhaube stecken. Die Bolzen durch die ovalen Löcher in die Motorhalterung (14) schieben, die Unterlegscheiben auf die Bolzen setzen und die Sicherungsmuttern anziehen.

2. 2 × Bolzen M8 × 20

3. 2 × Unterlegscheibe M8

4. 2 × Sicherungsmutter M8

5. Kontrollieren ob das Loch der inneren Schutzhaube mittig auf der Motorachse sitzt, bei Bedarf korrigieren.

6. Den langen Bolzen (56) mit Unterlegscheibe durch die vordere Halterung auf die innere Schutzhaube drücken und durch das obere Halterungsloch der Hochhaltefeder (32) am Stativ. Die Sicherungsmutter anziehen.

- 1 × Bolzen M8 × 50

- 2 × Unterlegscheibe M8

- 1 × Sicherungsmutter M8

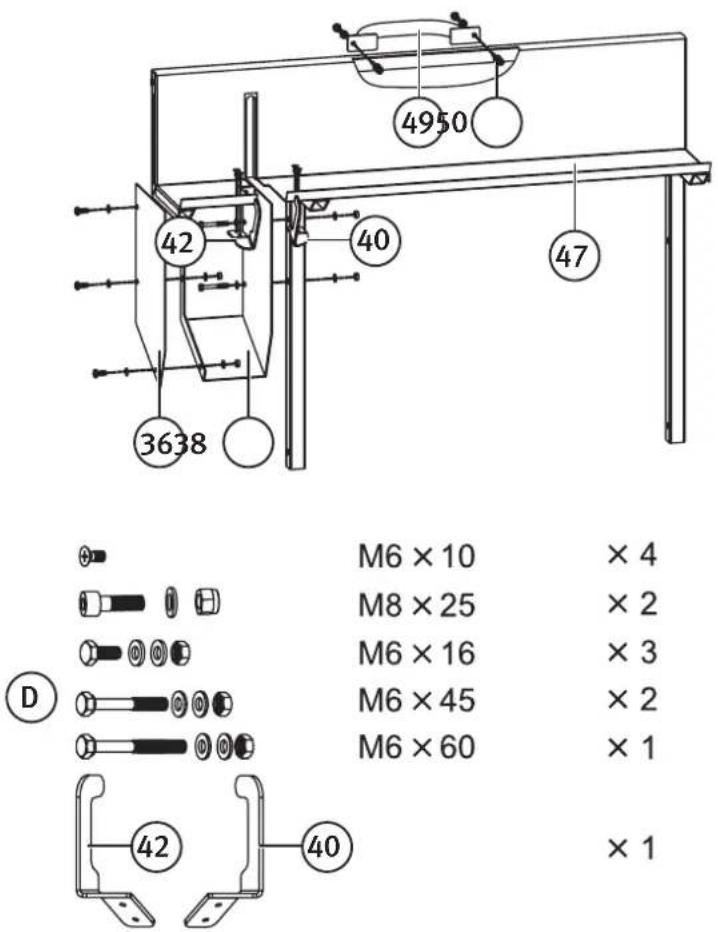

Montage der Wippteile:

1. Die untere Schutzhaube auf der Wippe befestigen.

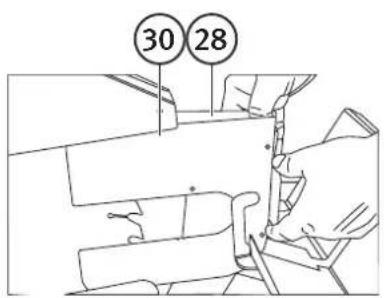

2. Die Teile der unteren Schutzhaube (38 und 36) mit 3 Schrauben, Unterlegscheiben und Muttern M6 × 16 zusammenschrauben,

3. Die zusammengesetzte untere Schutzhaube der Wippe (47) mit 2 Schrauben, Unterlegscheiben und Muttern M6 × 45 und 1 Schraube, Unterlegscheibe und Mutter M6 × 60 festschrauben.

4. Den Griff (49) mit 2 Schrauben und Sicherungsmuttern M8 × 25 (50) an der Wippe befestigen.

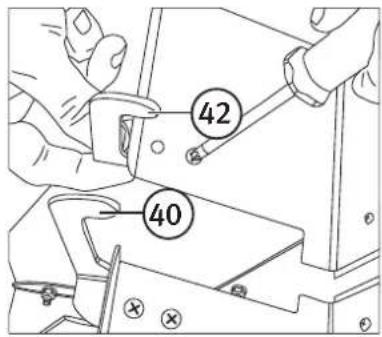

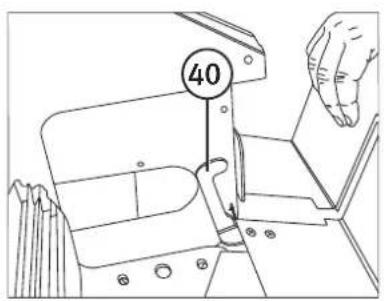

5. Die Bügel (40, 42) mit den Senkkopfschrauben M6 × 10 festschrauben.

Schritt 5

1. Montage des Sägeblatts und der Schutzhaube:

2. Zuerst den inneren Sägeblattflansch (22) auf die Motorachse setzen.

3. Dann das Sägeblatt (23) auf die Motorachse setzen*. Das Sägeblatt auf den inneren Sägeblattflansch drücken und festhalten. Dann den äußeren Sägeblattflansch (24) auf das Sägeblatt setzen, die Blattmutter (25) festschrauben und anziehen.

Achtung: Die Sägeblattflansche weisen einen Bund auf, der in die Mittelbohrung des Sägeblatts passt.

Sicherstellen, dass das Sägeblatt mittig auf den Sägeblattflanschen sitzt und sich in die richtige Richtung dreht, bevor es festgezogen wird.

Achtung: Den beigefügten Sägeblattschlüssel und Gegenhalter verwenden sowie Schutzhandschuhe tragen.

Achtung: Beim Abziehen darauf achten, dass die Hand oder das Handgelenk nicht verletzt werden.

*Achtung: Das Sägeblatt entsprechend den Rotationspfeilen auf dem Blatt und der Schutzhaube montieren.

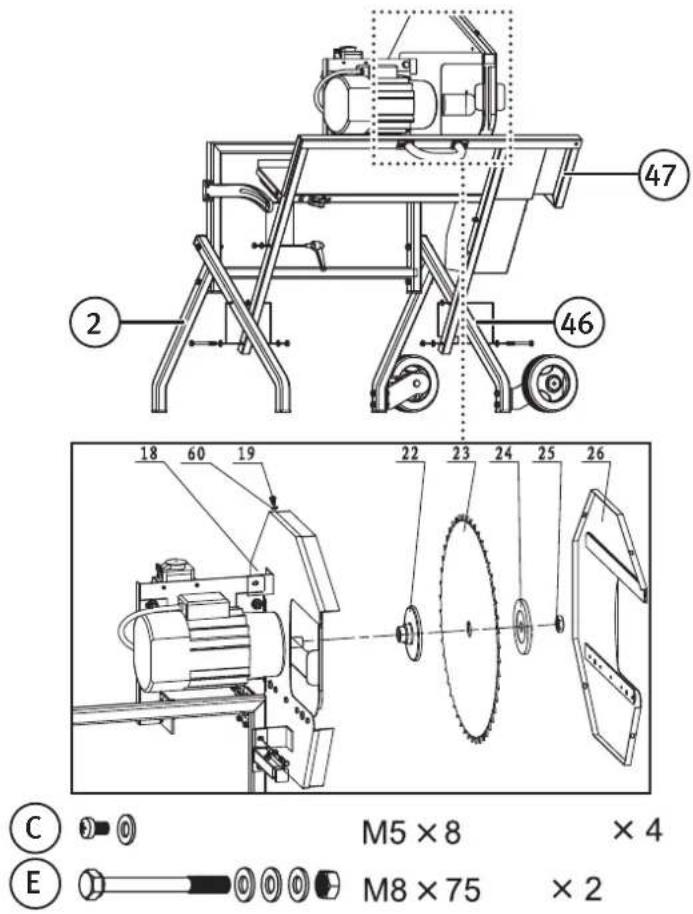

1. Die äußere Schutzhaube entsprechend dem Bild festschrauben

2. Die äußere Schutzhaube (26) auf die innere Schutzhaube drücken.

3. Mit vier kleinen Schrauben (19) und Unterlegscheiben (60) festschrauben.

4. Montage der Wippe zwischen rechtem (46) und linkem (2) Bein.

5. Das Loch der Wippe in das jeweilige Bein einpassen und einen Bolzen M8 × 75 von der Außenseite auf jeder Seite hindurchdrücken. Eine Unterlegscheibe unter dem Bolzenkopf, eine Unterlegscheibe zwischen Wippe und Bein sowie eine Unterlegscheibe und Sicherungsmutter ganz innen.

6. Daran denken, bei der Montage Unterlegscheiben zwischen Wippe (47) und rechtem/linkem Fuß anzubringen.

Schritt 6

Die beweglichen Schutzvorrichtungen entsprechend der folgenden Bilder an der Innenseite der inneren und äußeren Schutzhauben montieren.

1. Die beweglichen Schutzvorrichtungen (30 und 28) in die Nuten an der Innenseite der inneren und äußeren Schutzhauben einführen.
2. Die Bügel (40 und 42) an der Wippe dann innerhalb der ausgeklappten Teile der beweglichen Schutzvorrichtungen platzieren. Die Bügel entsprechend dem Bild wenden.
3. Die bewegliche Schutzvorrichtung mit einer Öffnung und einem beweglichen Blech in der inneren Schutzhaube (auf der Motorseite) befestigen (siehe Bild).

Achtung: Kontrollieren, ob sich das Sägeblatt frei dreht, ohne die Schutzhaube zu berühren. Bei Bedarf die Befestigungsschrauben (17) der inneren Schutzhaube lösen und justieren. Der Motor hat eine Bremse, die bei ausgeschaltetem Motor am Sägeblatt anliegt, damit sich dieses nur schwer drehen kann.

Schritt 7

Der andere Bolzen (60) der Kette im Loch der Wippe entsprechend dem Bild festschrauben.

Schritt 8

Die Verriegelung (20), die die beweglichen Schutzvorrichtungen festhält entsprechend dem Bild montieren. Den langen Bolzen mit 2 Unterlegscheiben und Sicherungsmuttern verwenden. Nicht zu stark anziehen.

Schritt 9

Die Arretierung (9) für die Wippe montieren.

1. Die Arretierung für die Wippe (9) mit Spezialmutter, Unterlegscheibe und Drehriegel (48) festschrauben.
2. Den Gummischutz (6) an der Arretierung festdrücken.

Schritt 10

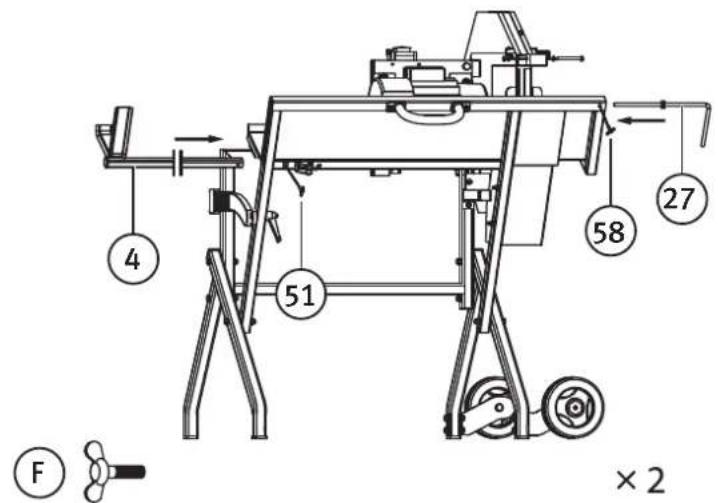

Die Holzstütze (4) und den Längenanschlag (27) an der Wippe montieren und mit der Flügelschraube (51, 58) festziehen.

Explosionszeichnung

1. Sich mit der Funktionsweise der Wippsäge vertraut machen. Eine ergonomische Arbeitshaltung einnehmen um ein risikofreies Arbeiten zu ermöglichen. Sicherstellen, dass sich der Notausschalter in Reichweite befindet.
2. Die Wippsäge auf einer ebenen und stabilen Arbeitsfläche in geeigneter Arbeitshöhe aufstellen und für gute Beleuchtung sorgen.
3. Gewünschte Schnittlänge einstellen.
4. Das Netzkabel an eine Steckdose anschließen, am besten über einen Fehlerstromschutzschalter. Bei der Verlegung des Kabels darauf achten, dass es bei der Arbeit mit der Wippsäge nicht beschädigt werden kann.

Notausschalter

Der rote Knopf am Ein-/Ausschalter ist der Notausschalter, damit die Wippsäge jederzeit bei Bedarf gestoppt werden kann.

Inbetriebnahme der Wippsäge

1. Den Motor mit dem grünen Startknopf starten und volle Drehzahl erreichen lassen.
2. Einen Holzstamm so in die Wippe legen, dass er stabil liegt.
3. Die Wippe in einer gleichmäßigen Bewegung in Richtung des Sägeblatts bewegen.
4. Der Motor hat einen Motorschutz, der den Strom zum Nullspannungsschalter bei Überhitzung des Motors unterbricht. Dies kann bei Überbelastung der Wippsäge oder langandauerndem Arbeiten vorkommen. Der Motorschutz wird nach ca. 10 min je nach Umgebungstemperatur automatisch wiederhergestellt. Der Motorschutz ist wiederhergestellt, wenn der Nullspannungsschalter/Startknopf wieder normal funktioniert.

Wartung

Montage und Demontage des Sägeblatts:

• Bei der Handhabung des Sägeblatts stets Handschuhe tragen und alle Arbeitsschritte im Voraus durchdenken.
• Vor der Montage sicherstellen, dass die Auflageflächen an Sägeblatt und Sägeblattflanschen sauber sind.
• Den beigefügten Sägeblattschlüssel und Gegenhalter verwenden.

Sonstige Wartung:

• Vor Wartungsarbeiten stets Stecker des Netzkabels ziehen und warten, bis sich das Sägeblatt nicht mehr dreht. Das Kabel aus der Nähe der Steckdose entfernen, damit keine andere Person den Stecker in die Steckdose stecken kann.
• Sicherstellen, dass Netzkabel, Stecker und Schalter in gutem Zustand und ohne Defekte sind.
• Alle Teile der Wippsäge mit Bürste und trockenen Tüchern reinigen.
• Die Maschine an einem trockenen, sauberen und witterungsfreien Ort außerhalb der Reichweite von Kindern aufbewahren.
• Regelmäßig kontrollieren, ob sämtliche Schrauben und Muttern angezogen sind.
• Die kleinen Fixierungen in der Wippe bei Bedarf reinigen. Sie verhindern, dass das Sägeblatt den Holzstamm zum Drehen bringt.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Motor 230 V AC, 50 Hz

Leistungsaufnahme 1600 W, S6 40 %, 2850 /min

Schutzart IP54

Kapazität,

Sägedurchmesser ∅ 30–140 mm

Sägeblatt 405 × 30 × 3 mm,

40 Zähne

Gewicht 42,6 kg

Schallleistungspegel (LwA) 108,6 dB(A)

Schalldruckpegel (LpA) 95,1 dB(A)

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

LOG SAW

Cocraft 40-8982

65650

Erteilt durch folgende Benannte Stelle:

TüV Süd Product Service GmbH, Ridlerstrasse 65, 80339 München, Germany

Henrik Alfredsson

Kundenservice Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
