Tuotetyyppi	Leikkauskone
Merkki	Cocraft
Malli	LS405
Mitat (P x L x K)	Noin 500 x 200 x 300 mm
Paino	Noin 5 kg
Virtalähde	220-240 V AC, 50/60 Hz
Tehonkulutus	100 W
Leikkausleveys	300 mm
Leikkauspaksuus	Jopa 2 mm
Terätyyppi	Volframikarbidi
Leikkausnopeus	Säädettävä, 10-50 mm/s
Materiaalien yhteensopivuus	Paperi, kartonki, vinyyli, kangas
Terän syvyyden säätö	Kyllä, manuaalinen
Näyttö	LED-ohjauspaneeli
Turvallisuusominaisuudet	Teräsuojus, automaattinen sammutus, ylikuumenemissuoja
Huolto	Puhdista terä kuivalla liinalla; voitele ohjauskiskot säännöllisesti
Varaosat saatavilla	Vaihtoterät, leikkausmatto, käyttöhihnat
Korjattavuus	Modulaarinen rakenne; käyttäjän vaihdettavissa oleva terä ja hihna
Mukana tulevat lisävarusteet	Leikkausmatto, 3 terää, käyttöohje
Takuu	2 vuotta
Sertifiointi	CE, RoHS

Usein kysytyt kysymykset - LS405 Cocraft

Kuinka vaihdan terän Cocraft LS405:ssä?

Vaihtaaksesi terän, irrota kone ensin pistorasiasta. Poista teräsuojus, löysää sitten terän kiinnitysruuvia mukana tulevalla kuusiokoloavaimella. Vedä vanha terä varovasti ulos ja aseta uusi volframikarbiditerä. Kiristä ruuvi ja aseta suojus takaisin.

Mitä materiaaleja voin leikata LS405:llä?

LS405 voi leikata erilaisia ohuita materiaaleja, kuten paperia, kartonkia, vinyyliä ja kangasta. Enimmäispaksuus on 2 mm. Se ei ole suunniteltu puulle tai metallille.

Kuinka säädän leikkaussyvyyttä?

Käytä teränpidikkeen lähellä olevaa syvyyden säätönuppia. Käännä myötäpäivään lisätäksesi syvyyttä, vastapäivään vähentääksesi. Tee koeleikkaus romumateriaalilla varmistaaksesi asetukset.

Miksi koneeni ei leikkaa kunnolla?

Mahdollisia syitä ovat tylsä terä, väärä syvyysasetus tai materiaali, joka ei ole tasainen. Tarkista ensin terän kuluneisuus ja vaihda tarvittaessa. Varmista sitten, että syvyys on sopiva ja materiaali on kunnolla leikkausmatolla.

Voinko käyttää LS405:ää puun leikkaamiseen?

Ei, LS405 on suunniteltu vain pehmeille materiaaleille, kuten paperille, vinyylille ja kankaalle. Puun leikkaaminen voi vahingoittaa terää ja moottoria.

Kuinka puhdistan koneen?

Irrota kone pistorasiasta ja pyyhi ulkopinnat kuivalla liinalla. Poista terä varovasti ja puhdista se liinalla. Käytä pehmeää harjaa poistaaksesi roskat leikkausalueelta. Älä käytä vettä tai liuottimia.

Mitä turvatoimia minun tulisi noudattaa?

Pidä teräsuojus aina paikallaan käytön aikana. Irrota kone pistorasiasta vaihtaessasi osia tai puhdistaessasi. Älä käytä löysiä vaatteita tai koruja. Pidä lapset ja lemmikkieläimet kaukana koneesta.

Kuinka säädän leikkausnopeutta?

Nopeutta voidaan säätää ohjauspaneelista. Paina nopeuspainiketta ja käytä nuolinäppäimiä asettaaksesi haluamasi nopeus välillä 10-50 mm/s. Katso suositellut nopeudet eri materiaaleille käyttöohjeesta.

Tuleeko LS405:n mukana leikkausmatto?

Kyllä, LS405 sisältää leikkausmaton, joka on erityisesti suunniteltu koneen kanssa käytettäväksi. Se auttaa vakauttamaan materiaaleja ja suojaamaan leikkauspintaa.

Kuinka voin ratkaista näytön virhekoodit?

Virhekoodit on lueteltu käyttöohjeessa. Yleisiä koodeja ovat E01 (moottorin ylikuormitus) – vähennä leikkausnopeutta tai painetta; E02 (lämpötilaongelma) – anna koneen jäähtyä; E03 (terän tukkeutuminen) – tarkista ja puhdista terän reitti. Katso aina käyttöohjeesta tarkat virheenkorjausohjeet.

KÄYTTÖOHJE LS405 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten.

Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.

Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

Sähkökäyttöisten työkalujen yleisiä turvallisuusohjeita

Varoitus! Noudata tavanomaisia turvallisuutta lisääviä toimenpiteitä käyttäessäsi tätä konetta. Näin vähennät tulipalon, sähköiskujen ja henkilövahinkojen vaaraa. Lue kaikki ohjeet ennen koneen käyttöä ja säilytä ne tulevaa tarvetta varten.

1. Pidä työtilat siisteinä.
   Tavaraa täynnä olevat työtasot lisäävät onnettomuuden vaaraa.
2. Ota huomioon työympäristösi.
   Älä altista konetta sateelle. Älä käytä työkonetta kosteissa tai märissä tiloissa. Pidä työtila hyvin valaistuna.
   Älä käytä konetta, jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
3. Vältä sähköiskuja.
   Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia.
4. Pidä vierailijat poissa työskentelyalueelta.
   Älä anna henkilöiden, jotka eivät osallistu työhön, etenkään lasten, oleilla koneen tai sen sähköjohdon läheisyydessä. Pidä vierailijat riittävän kaukana työpisteestä.
5. Säilytä konetta turvallisessa paikassa.
   Kun konetta ei käytetä, säilytä se kuivassa tilassa lasten ulottumattomissa.
6. Älä ylikuormita konetta.
   Anna koneen työskennellä puolestasi oikealla syöttönopeudella.
7. Käytä oikeaa konetta.
   Pienkonetta ei saa pakottaa työstöihin, jotka vaativat voimakasta konetta. Älä pakota konetta tai lisäosaa tehtävään, johon sitä ei ole tarkoitettu. Esim. pyörösahan käyttö puunkaatoon tai oksien katkontaan.
8. Käytä tarkoituksenmukaisia vaatteita.
   Älä käytä löysiä vaatteita tai koruja, jotka saattavat juuttua liikkuviin osiin. Käytä liukuestekenkiä ulkotöissä.
   Käytä hiusverkkoa tai vastaavaa, jos sinulla on pitkät hiukset.
9. Käytä aina suojalaseja.
   Käytä suojalaseja. Käytä myös hengityssuojainta tai suojanaamaria pölyävissä töissä.
10. Käytä pölynpoistolaitteita.
    Jos laitteessa on pölynpoistovalmius, tarkasta, että se on asianmukaisesti liitetty ja käytössä.
11. Käsittele virtajohtoa varoen.
    Kun irrotat pistokkeen pistorasiasta, vedä pistokkeesta, älä johdosta. Älä altista johtoa kuumuudelle, öljylle tai teräville kulmille.
12. Älä kurota liian kauas.
    Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.
13. Pidä kone kunnossa.
    Huolehdi työvälineiden puhtaudesta ja terien terävyydestä. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi. Noudata käyttöohjetta, kun rasvaat tai vaihdat tarvikkeita. Tarkista virtajohdon kunto säännöllisesti. Anna sähköalan ammattilaisen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista, että ne ovat kunnossa. Varmista, että koneen kahvat, säätimet ym. ovat puhtaita, ja että niissä ei ole öljyå, rasvaa tms.
14. Katkaise koneesta virta.
    Paina hätäkatkaisinta ja irrota pistoke ennen huoltoa ja laitteiden vaihtoa, esim. höylän terien, poranterien, hiomanauhojen ja terien vaihtoa.

15. Poista kaikki avaimet ja työkalut.
    Ota tavaksesi poistaa ne koneesta ennen virran kytkemistä.

16. Vältä koneen tahatonta käynnistämistä.

Konetta kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella johdon ollessa seinässä.

Virtakytkimen tulee olla OFF-asennossa, kun pistoke liitetään pistorasiaan.

1. Käytä oikeanlaisia jatkojohtoja.

Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä.

Kierrä koko johto auki.

1. Käytä tervettä järkeä ja ole varovainen.

Suunnittele työvaiheet etukäteen, jotta työ sujuisi turvallisesti. Älä käytä konetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.

1. Varmista ennen koneen käynnistämistä, että:

2. Kaikki suojat ja muut osat ovat ehjiä ja toimivat moitteetta.

3. Kaikki liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein.
4. Liikkuvat osat eivät pääse juuttumaan.
5. Muita vikoja ei ole ilmennyt.
6. Ei ole ilmennyt muita seikkoja, jotka saattavat häiritä työskentelyä.

Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat. Johdot ja virtakytkimet tulee vaihdattaa valmistajalla tai sen määräämässä huoltopisteessä. Älä käytä konetta, mikäli et voi käynnistää ja sammuttaa sitä turvallisesti.

1. Käytä vain suositeltuja lisälaitteita.

Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.

1. Korjauksen saa suorittaa ainoastaan ammattilainen.

Kone on voimassa olevien turvallisuusvaatimusten mukainen. Koneen saa korjata vain ammattilainen.

Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia. Muuten kone voi aiheuttaa onnettomuuksia ja henkilövahinkoja.

Klapisirkkelin turvallisuusohjeita

• Pidä kädet ja sormet kaukana terästä. Ole varovainen käsitellessäsi konetta ja käytä tervettä järkeä.
• Varmista, että koneen lähettyvillä ei ole ihmisiä tai eläimiä. Työskentelyn aikana koneesta saattaa sinkoutua teräviä puunpalasia.
• Varmista, että terä on oikein päin ja että terän laipat ja mutterit on kiristetty.
• Pidä terä aina teroitettuna.
• Varmista aina ennen koneen käynnistämistä että terä on virheetön ja ehjä.
• Varmista, että hätäkatkaisija toimii.
• Poista aina pistoke verkkovirrasta ennen laitteen huoltoa ja työtaukojen ajaksi.
• Käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja, joiden johdinala on vähintään 1,5 mm². Levitä johto koko pituudeltaan jäähdytyksen edistämiseksi. Varmista samalla, että johto ja muut varusteet ovat vahingoittumattomia.
• Älä käytä konetta sateessa tai erittäin kostealla ilmalla.
• Älä käytä konetta jos sähköjohto, virtakytkin, suojat tai jokin muu osa on vaurioitunut. Vika on korjautettava asiantuntijalla.
• Huom.! Varmista säännöllisesti, että ruuvit ja mutterit ovat kireällä.
• Kytke klapisirkkeli vikavirtasuojakytkimeen, joka laukeaa vikavirran ollessa < 30 mA.

Turvamerkinnät

Lue käyttöohje huolellisesti ja säilytä se tulevaa tarvetta varten.

Käytä visiiriä tai suojalaseja.

Käytä aina suojalaseja, joissa on sivusuojat. Tavalliset silmälasit eivät anna riittävää suojaa.

Terävät kappaleet saattavat sinkoutua työskentelyn aikana.

Käytä kuulosuojaimia.

Käytä aina kuulosuojaimia melun noustessa yli 85 dB(A):n.

Käytä hanskoja.

Käytä hanskoja työskennellessäsi koneella sekä vaihtaessasi ja käsitellessäsi terää.

Käytä turvakenkiä!.

Kengissä tulee olla liukuestepohjat.

Älä käytä konetta sateessa tai erittäin kostealla ilmalla.

Älä altista konetta sateelle. Älä käytä konetta kosteissa tai märissä tiloissa.

Varo pyörivää terää.

Älä pidä käsiä pyörivän terän läheisyydessä. Poistu koneen luota vasta, kun terä on kokonaan lakannut pyörimästä.

Irrota pistoke.

Paina hätäkytkintä ja irrota pistoke kun lopetat työskentelyn sekä aina ennen koneen huoltoa ja säätämistä.

Älä anna lasten oleskella työskentelyalueella.

Varmista, etteivät lapset ja eläimet pääse koneen lähelle.

Älä anna muiden henkilöiden oleskella koneen läheisyydessä työskennellessäsi koneella.

Klapisirkkeli on suunniteltu yhden henkilön käytettäväksi.

Varo korkeajännitettä.

Noudata käyttöohjetta ja kaikkia turvallisuusohjeita.

Ohjeiden noudattamatta jättäminen voi johtaa vakaviin henkilövahinkoihin ja hengenvaarallisiin tilanteisiin.

Pakkauksen sisältö

Sisällysluettelo ja asennusohje viittaavat käyttöohjeen lopussa olevaan räjäytyskuvaan, jossa kaikilla osilla on juokseva numerointi.

1. Teline, moottori ja virtakytkin/hätäkytkin

2. Alempi ulompiteräsuojus

3. Alempi sisempiteräsuoja

4. Sisempi suojakupu (jossa liikkuva suoja)

5. Pyörät jakiinnike

6. Pituudensäätö

46.Jalka (oikea)

1. Jalka (vasen)

23.Sahanterä

1. Puukappaleen tuki

2. Lukituksen (9) kumisuoja

3. Syöttökourun lukitus

4. Palautusjousi

49.Kahva

1. Ulompi suojakupu (jossa liikkuva suoja)

- Asennusosat A, B, C, D, E ja F (pussissa)

- Käyttöohje

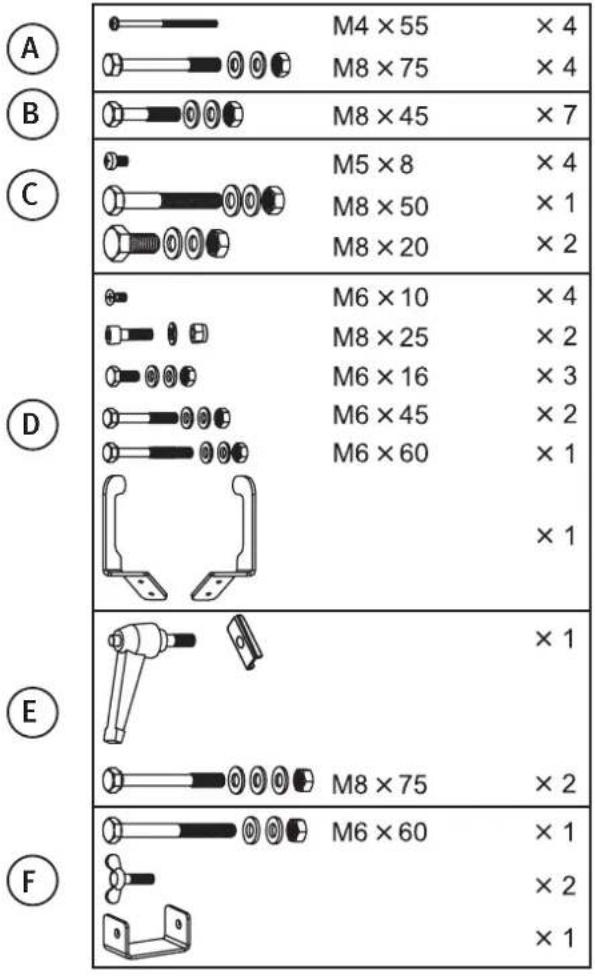

Pussissa on seuraavat asennusosat

Huom! Asennustarvikkeiden lukumäärä ja koko saattaa vaihdella jos tuotetta muutetaan.

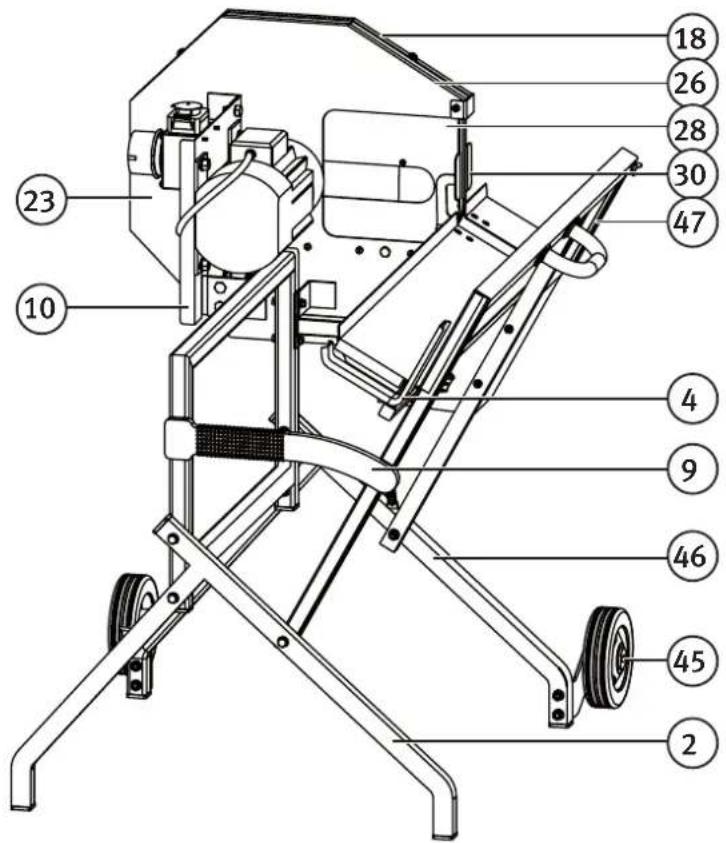

Nimitykset

1. Sahanterä (suojan sisällä)
2. Teline, moottori ja virtakytkin/hätäkytkin
   18, 26. Suojakupu
   28, 30. Liikkuva suoja
3. Syöttökouru
4. Puukappaleen tuki
5. Syöttökourun lukitus ja kumisuoja (6)
   2,46. Jalka
6. Pyörät ja kiinnike

Varoitus! Älä käynnistä klapisirkkeliä ennen kuin kaikki osat on asennettu oikein ja kiristetty.

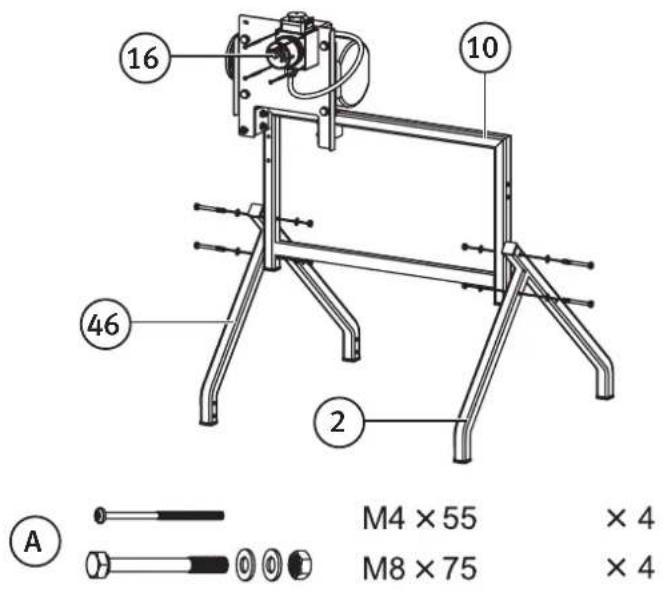

Kohta 1

1. Asenna vasen jalka (2) ja oikea jalka (46) telineeseen (10) seuraavilla osilla:

2. 2 × pultti M8 x 75

3. 2 × lukkomutteri M8

4. 8 × aluslaatta M8

5. Asenna virtakytkin (16) seuraavilla osilla: 4 × ruuvi M4 × 55.

Huom! Kuva on klapisirkkelin takapuolelta.

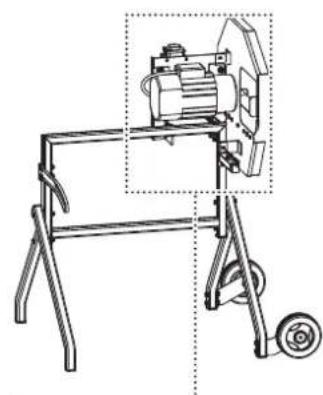

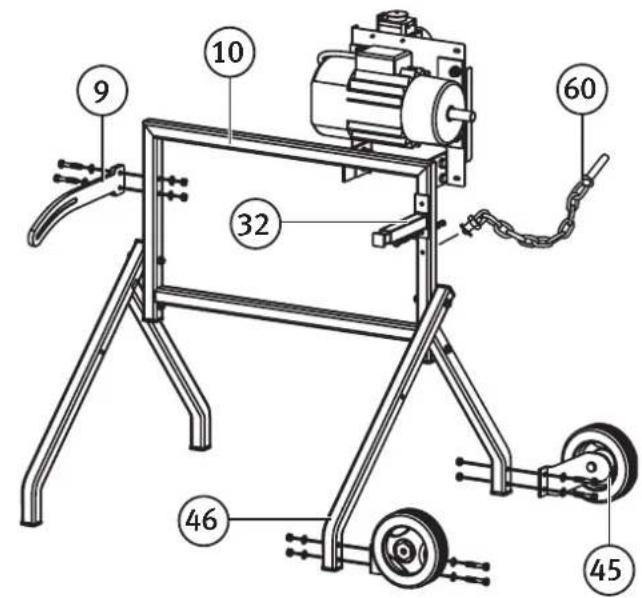

Kohta 2

1. Asenna pyörä (jossa kiinnike) (45) oikeaan jalkaan (46) seuraavilla osilla:

2. 4 × pultti M8 × 45

3. 8 × aluslaatta M8

4. 4 × lukkomutteri M8

5. Asenna syöttökourun lukitus (9) (käytetään myös kantokahvana) telineeseen seuraavilla osilla:

6. 2 × pultti M8 × 45

7. 4 × aluslaatta M8

8. 2 × lukkomutteri M8

9. Asenna palautusjousi (32) telineeseen (10). Asenna pultti ja aluslaatta toiseen reikään ylhäältä päin.

10. 1 × pultti M8 x 45

11. 2 × aluslaatta M8

12. 1 × lukkomutteri M8

13. Asenna toinen kettingissä (60) olevista pulteista palautusjousen (32) alla olevaan reikään.

Asenna sisäinen suojakupu (18) (se osa suojakupua, joka on lähinnä moottoria):

1. Asenna kaksi lyhyttä pulttia (17) ja aluslaatat sisemmän suojakuvun läpi. Sovita pultit moottorin kiinnityslevyssä (14) olevien soikeiden reikein läpi, asenna aluslaatat pultteihin ja kiristä lukkomutterit.

2. 2 × pultti M8 x 20

3. 2 × aluslaatta M8

4. 2 × lukkomutteri M8

5. Varmista että sisemmän suojakuvun reikä on moottoriakselin keskellä, säädä tarvittaessa.

6. Paina pitkä pultti (56) ja aluslaatta sisemmän suojakuvun etummaisen kiinnikkeen läpi ja telineen palautusjousen (32) ylemmän kiinnitysreiän läpi. Kiristä lukkomutteri.

7. 1 × pulti M8 × 50

8. 2 × aluslaatta M8
9. 1 × lukkomutteri M8

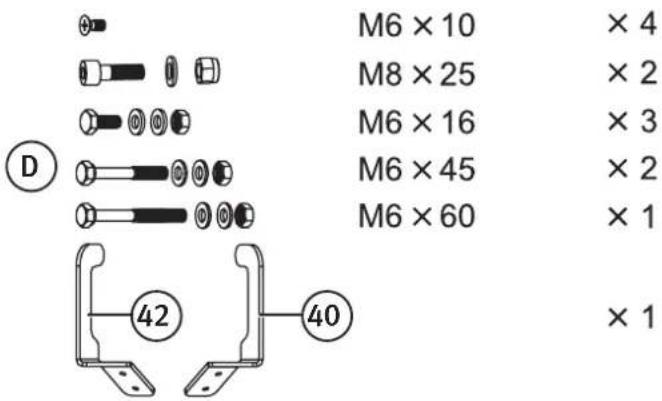

Syöttökourun osien asentaminen:

1. Asenna alempi suojakupu syöttökouruun.
2. Asenna alemman suojakuvun osat (38 ja 36) yhteen kolmella ruuvilla, aluslaatalla ja mutterilla (M6 × 16).
3. Ruuvaa koottu alempi suojakupu syöttökouruun (47) kahdella ruuvilla, aluslaatalla ja mutterilla (M6 × 45) ja yhdellä ruuvilla, aluslaatalla ja mutterilla (M6 × 60).
4. Asenna kahva (49) syöttökouruun kahdella ruuvilla ja lukkomutterilla (M8 × 25) (50).
5. Ruuvaa sangat (40, 42) kiinni uppokantaruuveilla M6 × 10.

Kohta 5

1. Sahanterän ja suojakuvun asentaminen:

2. Aseta ensin sisempi terälaippa (22) moottoriakseliin.

3. Aseta sen jälkeen sahanterä (23) moottorin akseliin*. Paina sahanterä sisempään terälaippaan ja pidä kiinni. Aseta sen jälkeen ulkompi terälaippa (24) sahanterän ulkopuolelle, ruuvaa terämutteri (25) kiinni ja kiristä se.

Huom.! Sisemmässä terälaipassa on uloke, joka sopii terän keskireikään (irrallista holkkia ei tarvita). Varmista ennen kirstämistä, että terä on terälaippojen keskellä ja että se pyörii oikeaan suuntaan.

Varoitus! Käytä sahan mukana tulevaa teräavainta ja vastetta. Käytä suojahanskoja.

Varoitus! Mieti, mitä olet tekemässä ennen kirstämistä ettei otteesi lipeä ja ettet vahingoita ranteitasi tai sormiasi!

*Huom.! Sahanterä tulee asentaa sahanterässä ja suojissa olevien pyörimissuunnan näyttävien nuolten mukaisesti.

1. Ulomman suojakuvun ruuvaaminen kiinni kuvan osoittamalla tavalla

2. Paina ulompi suojakupu (26) kiinni sisempään suojakupuun.

3. Ruuvaa se kiinni neljällä pienellä ruuvilla (19) ja aluslaatalla (60).

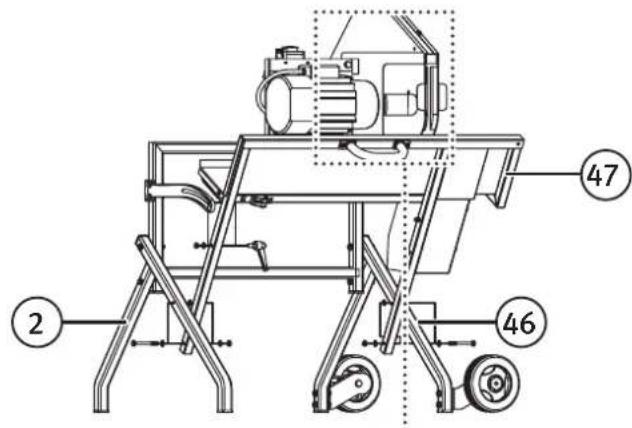

4. Syöttökourun asentaminen oikean (46) ja vasemman (2) jalan väliin.

5. Sovita syöttökourun reiät jalkojen vastaaviin reikiin ja paina läpi M8 × 75-ruuvit ulkopuolelta. Aseta yksi aluslaatta pultin kannan alle, yksi aluslaatta syöttökourun ja jalan väliin ja aluslaatta ja lukkomutteri sisäpuolelle.

6. Muista käyttää asennuksessa aluslaattoja syöttökourun (47) ja oikean/vasemman jalan välissäl!

Kohta 6

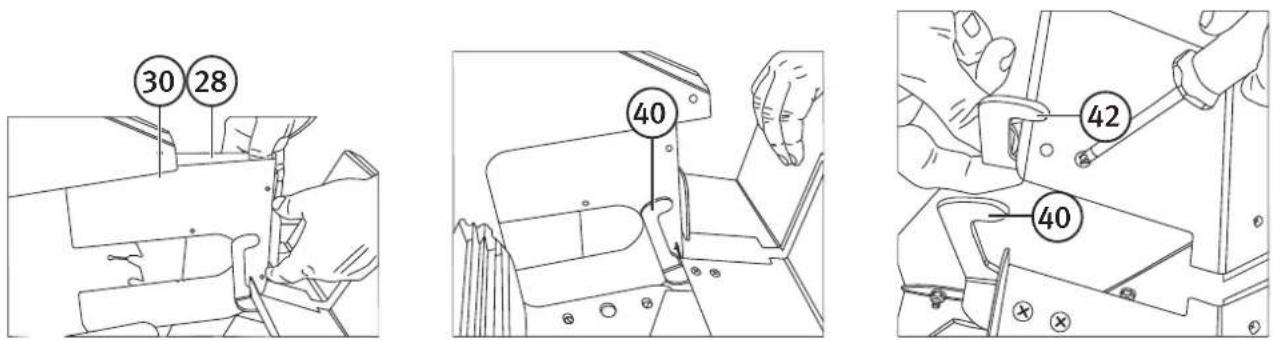

Liikkuvien suojien asentaminen sisemmän ja ulomman suojakuvun sisäpuolelle alla olevien kuvien mukaisesti.

1. Aseta molemmat liikkuvat suojat (30 ja 28) sisemmän ja ulomman suojakuvun sisäpuolella oleviin uriin.
2. Aseta syöttökourun sangat (40 ja 42) liikkuvien suojien taitettujen osien sisäpuolelle. Käännä sangat kuvan osoittamalla tavalla.
3. Asenna sisempään suojakupuun (moottorin puolella) liikkuva suoja, jossa on aukko ja liikkuva pelti (katso kuva).

Huom.! Varmista, että terä pyörii osumatta suojukseen. Irrota sisemmän suojakuvun kiinnitysruuvit (17) ja säädä tarvittaessa.

Moottorissa on jarru, jonka vuoksi sahanterä pyörii raskaasti, kun moottori on sammutettu.

Kohta 7

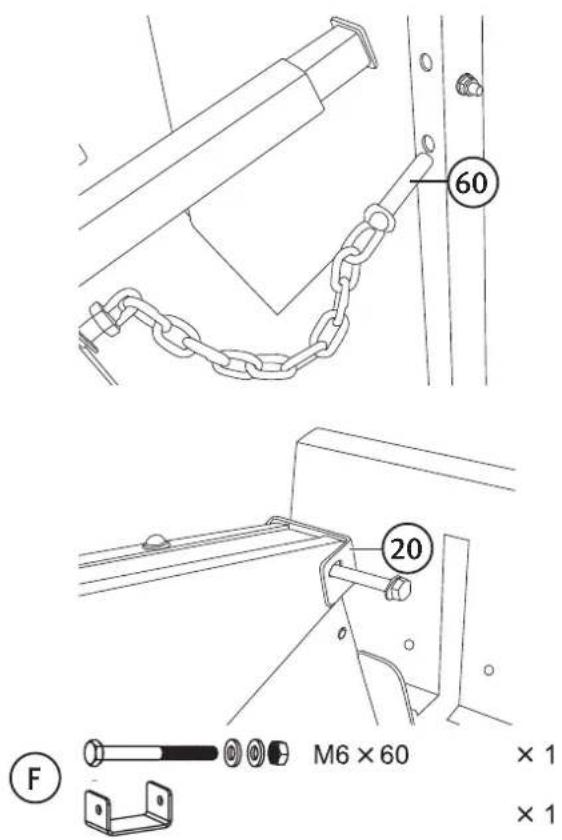

Ketjun toisen pultin (60) ruuvaaminen syöttökourun reikään kuvan osoittamalla tavalla.

Kohta 8

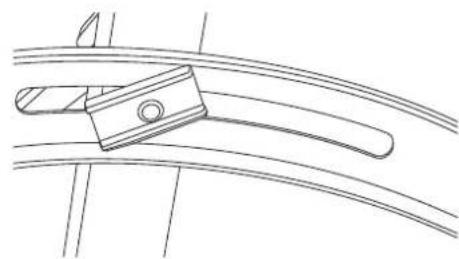

Liikkuvia suojia paikoillaan pitävän lukitsimen (20) asentaminen kuvan osoittamalla tavalla. Käytä pitkää pulttia, kahta aluslaattaa ja lukkomutteria. Älä kiristä liikaa.

Kohta 9

E

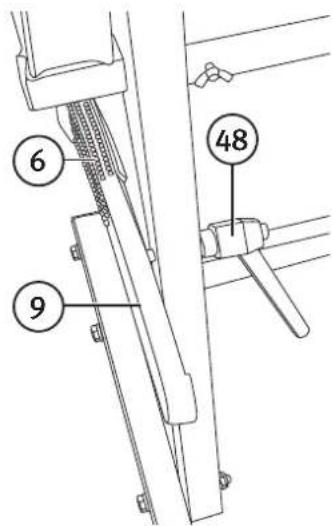

Syöttökourun lukitseva lukitsimen (9) asentaminen.

1. Ruuvaa syöttökourun lukitsin (9) erikoismutterilla, aluslaatalla ja lukitusvivulla (48).
2. Paina kumisuoja (6) kiinni lukitsimeen.

Kohta 10

Asenna puukappaleen tuki (4) ja pituuden säädin (27) syöttökouruun ja kiristä siipiruuveilla (51, 58).

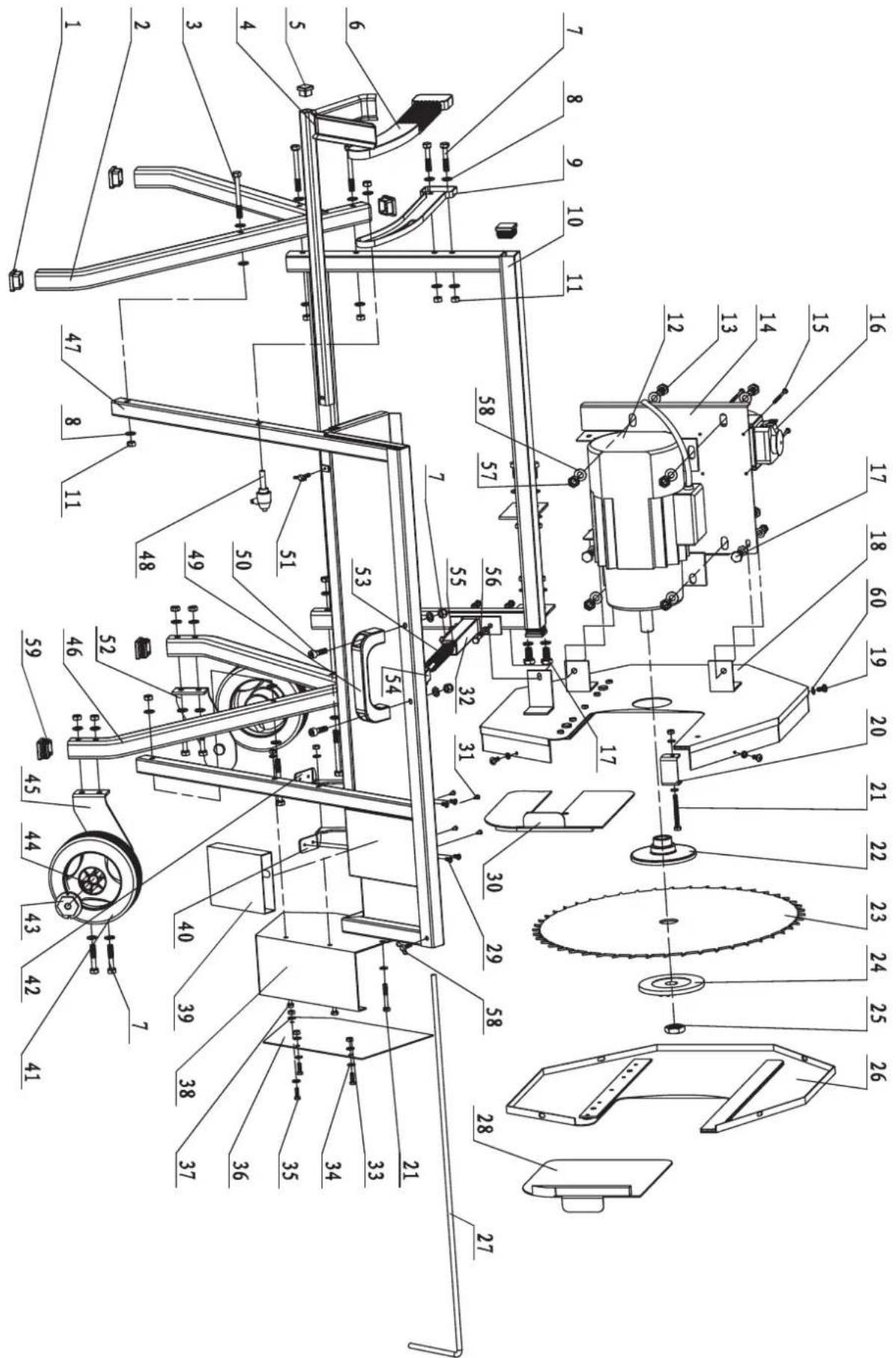

Räjäytyskuva

1. Ota selvää, kuinka klapisirkkeli toimii. Varmista, että työskentelyasentosi on ergonominen ja että voit työskennellä turvallisesti. Varmista että yllät hätäkytkimeen.
2. Sijoita klapisirkkeli hyvin valaistulle paikalle tukevalle ja vakaalle alustalle sopivalle korkeudelle.
3. Säädä katkaisupituus.
4. Liitä virtajohto pistorasiaan, vikavirtasuojakytkimen käyttö lisää turvallisuutta. Vedä johto niin, että se ei vahingoitu työskennellessä.

Hätäkytkin

Virtakytkimen punainen painike on hätäkytkin, jonka avulla klapisirkkelin voi sammuttaa nopeasti.

Klapisirkkelin käytön aloittaminen

1. Käynnistä moottori vihreällä käynnistyspainikkeella ja odota, kunnes moottori saavuttaa täydet kierrosluvut.
2. Aseta sahattava puu tukevasti syöttökouruun.
3. Paina syöttökourua tasaisesti terää kohden.
4. Moottorissa on moottorisuoja, joka sammuttaa virran, jos moottori ylikuumenee. Moottori saattaa ylikuumentua, jos klapisirkkeliä kuormitetaan liikaa tai käytetään pitkään yhtäjaksoisesti. Moottorisuoja palautuu automaattisesti noin 10 minuutin kuluessa ympäristön lämpötilasta riippuen. Moottorisuoja on palautunut, kun nollajännitekytkin/käynnistyspainike toimii jälleen normaalisti.

Huolto

Terän asennus ja irrottaminen:

• Käytä käsineitä aina terää käsitellessäsi. Suunnittele ennen toteuttamista.
• Varmista, että terän ja laippojen kosketuspinnat ovat puhtaat ennen asentamista.
• Käytä mukana tulevaa terääavainta ja vastetta.

Muu huolto:

• Poista aina pistoke pistorasiasta ja anna terän pysähtyä kokonaan ennen huoltoa. Älä myöskään jätä pistoketta pistorasian läheisyyteen, jotta kukaan ei laita pistoketta pistorasiaan.
• Varmista, että virtajohto, pistoke ja virtakytkin ovat hyväkuntoiset ja vahingoittumattomat.
• Puhdista klapisirkkelin kaikki osat harjalla ja kuivalla liinalla.
• Säilytä laite kuivassa, puhtaassa ympäristössä suojassa syövyttäviltä aineilta sekä lasten ulottumattomissa.
• Varmista säännöllisesti, että kaikki ruuvit ja mutterit ovat kireällä.
• Puhdista syöttökourun pienet "kidukset" tarvittaessa, ne estävät puunrunkoa pyörimästä terän vaikutuksesta.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Moottori 230 V AC, 50 Hz

Teho 1600 W, S6 40 %, 2850 kierr./min

Kotelointiluokka IP54

Kapasiteetti ∅ 30–140 mm

Terä 405 × 30 × 3 mm, 40 hammasta

Paino 42,6 kg

Äänenpaine (LwA) 108,6 dB(A)

Äänenpaine (LpA) 95,1 dB(A)

Wippsäge

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Myöntänyt seuraava ilmoitettu laitos:

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk

Postal
