Produkttype	Multifunksjonsoscillerende verktøy
Merke	Cocraft
Modell	HMD 150
Strømforsyning	230 V, 50 Hz AC
Effektforbruk	250 W
Tomgangshastighet	11000 - 22000 oscillasjoner per minutt
Oscillasjonsvinkel	3,2°
Vekt	1,5 kg (ca.)
Mål (L x B x H)	30 x 8 x 8 cm
Bladfeste	Hurtigutløserspak, kompatibel med universale blad
Hovedfunksjoner	Sliping, kutting, skraping, sliping
Variabel hastighet	Ja, via elektronisk knott
Mykt grep håndtak	Ja
Sikkerhetsfunksjoner	Startspærrebryter, bladbeskyttelse, vibrationsdemping
Vedlikehold	Rengjør med tørr klut; kontroller kullbørster regelmessig
Tilgjengelighet av reservedeler	Kullbørster, støvadapter, slipeputer, blad
Garanti	2 år
Medfølgende tilbehør	3 slipeputer, 3 blad (segment, stikksag, skrape), sekskantnøkkel

Ofte stilte spørsmål - HMD 150 Cocraft

Hvordan bytter jeg bladet på Cocraft HMD 150?

For å bytte bladet, sørg først for at verktøyet er koblet fra. Bruk den medfølgende sekskantnøkkelen til å løsne klemskruen. Sett inn det nye bladet og stram skruen godt. Bruk alltid kompatible blad med riktig monteringshull.

Hva er oscillasjonsvinkelen og hastighetsområdet?

Oscillasjonsvinkelen er 3,2°, og tomgangshastigheten varierer fra 11 000 til 22 000 oscillasjoner per minutt, justerbar via hastighetsknappen.

Kan jeg bruke tredjeparts blad?

Ja, HMD 150 aksepterer universale blad med standard 2-hulls eller 12-hulls monteringsmønster. Sørg for at bladet passer ordentlig før bruk.

Hvordan vedlikeholder jeg verktøyet?

Etter hver bruk, tørk verktøyet med en tørr klut. Kontroller kullbørstene med jevne mellomrom; hvis de er slitt under 5 mm, bytt dem. Hold ventilasjonssporene rene.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller og hørselsvern. Hold hender unna bladet. Bruk startspærrebryteren for å forhindre utilsiktet start. Koble fra før bladbytte.

Hvorfor starter ikke verktøyet?

Sjekk at støpselet er riktig satt inn og at strømuttaket fungerer. Sørg for at hastighetsknappen ikke står på null. Hvis den fortsatt ikke starter, kan kullbørstene være slitt eller strømledningen skadet.

Hvilke materialer kan jeg kutte med dette verktøyet?

Verktøyet er egnet for kutting av tre, plast, gipsplater og myke metaller. Bruk passende blad for materialet. For metall, bruk et bi-metall blad.

Hvordan fester jeg slipeputen?

Plasser slipeputen på verktøyets monteringsplate og juster hullene. Bruk sekskantnøkkelen til å stramme skruene. Sørg for at borrelåsunderlaget er rent for optimal vedheft.

Er reservedeler tilgjengelig?

Ja, reservedeler som kullbørster, slipeputer og blad er tilgjengelige fra autoriserte Cocraft-forhandlere eller på nettet. Sjekk manualen for delenumre.

Hva er garantiperioden?

Cocraft HMD 150 leveres med 2 års garanti som dekker material- og produksjonsfeil. Ta vare på kjøpskvitteringen for service.

BRUKSANVISNING HMD 150 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetstiltak

Advarsel! Les gjennom hele brukerveiledningen. Hvis man ikke følger bruksanvisningen, kan det føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller er batteridrevne.

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Bruk av strømuttak og støpsel som ikke er endret på reduserer faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen skades. Bær aldri verktøyet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal en benytte skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet må benyttes i fuktige omgivelser, skal verktøyet kobles til et strømnettet med en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær oppmerksom og bruk sunn fornuft ved håndetering av elektriske verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til strømuttaket. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse i kroppen under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige klær. Ikke bruk løstsittende klær og smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Bruk av slike hjelpemidler reduserer farer som relateres til støv.

4) Bruk og vedlikehold av elektriske håndverktøy

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk støpselet ut av strømuttaket før justeringer og skifte av tilbehør på verktøyet og når det ikke skal brukes. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriske håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Vedlikehold av elektriske håndverktøy. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Produktmerking med sikkerhetssymboler

Bruk alltid hørselsvern.

Benytt alltid vernebriller.

Spesielle sikkerhetsinstruksjoner for rotasjonsverktøy med høy hastighet

Generelt

• Maskinen skal kun brukes av personer over 16 år.
• Dette verktøyet må ikke brukes sammen med vann.
• Trekk alltid støpselet ut av strømuttaket før justeringer eller skifte av tilbehør.

Utstyr

• Bruk kun tilbehør som er konstruert for bruk sammen med denne maskinen.
• Ved montering av tilbehør må monteringsanvisningen fra produsenten alltid følges.
• Bruk kun tilbehør som har samme maksimumsgrense for turtall som selve maskinen.
• Ta ikke i bruk skadet, deformert eller vibrerende tilbehør.
• Händter og oppbevar slipe-/kappskiver forsiktig slik at de ikke skades eller sprekker.
• Tilbehøret må ikke utsettes for slag eller støt. Utsett det heller ikke for fett.
• Bruk aldri slipeskiver med diameter større enn ∅ 32 mm (1 ¼").
• Bruk aldri borebits med diameter større enn ∅ 32 mm (1 ¼").
• Bruk aldri kappeskivens ytterkant til sliping. Kappeskiven må ikke belastes sideveis.
• Bruk aldri adaptere etc. for å montere slipe-/kappskiver med stort sentrumshull.

Før bruk

• Påse at spenningen i strømuttaket stemmer overens med spenningen som verktøyet er merket med.
• Jobb ikke med materialer som inneholder asbest.
• Spenn arbeidsemnet fast, dersom det er mulig.
• Ved bruk av skjøteledning skal denne kveiles helt ut. Skjøteledningen må ha en kapasitet på minst 16 A.
• Bruk vernebriller, hansker, hørselsvern, maske/åndedrettsvern og vernesko. Bruk også forkle ved behov.
• Bruk åndedrettsvern ved bearbeiding av materialer hvor helseskadelig støv oppstår. Kontroller materialets egenskaper før du starter arbeidet.
• Kontroller at chucken passer til tilbehørsakselen.
• Påse at maskinen er avstengt før støpselet kobles til strømuttaket.

Ved bruk

• Hold ledningen unna roterende maskindeler. Sørg også for at ledningen er bak maskinen ved oppstart.
• Maskinen må ikke brukes hvis ledningen er skadet. Ledning med skader må skiftes ut umiddelbart av kvalifisert fagperson.
• Bruk aldri spindellåsingen mens verktøyet roterer. Skader som følge av feilbruk omfattes ikke av garantien.
• Hold hendene på god avstand fra roterende tilbehør.
• Sliping av metall utvikler gnister. Sørg derfor at tilskuere holdes på god avstand. Påse at det ikke finnes brennbare materialer i nærheten av arbeidsområdet.
• Hold motorens ventilasjonsåpninger fri for skrap og spon.
• Ved elektrisk eller mekanisk feil må maskinen skrus av umiddelbart og støpselet trekkes ut av strømuttaket.

Etter bruk

• Tilbehøret fortsetter å rotere en kort stund etter at maskinen er slått av.
• Før maskinen settes til side må motoren være stengt og alle bevegelige deler må ha stoppet helt.
• Verktøyets rotasjon må ikke stoppes med belastning etter avstenging.

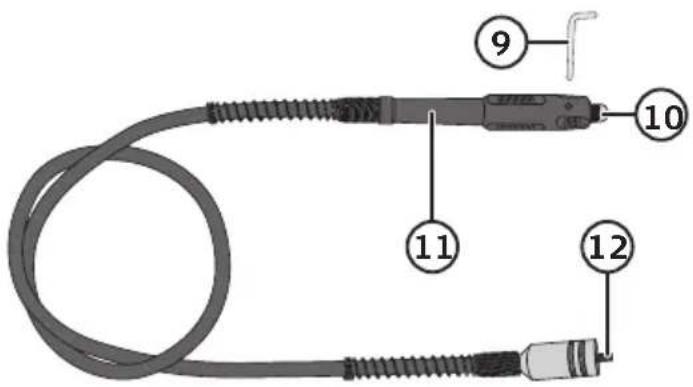

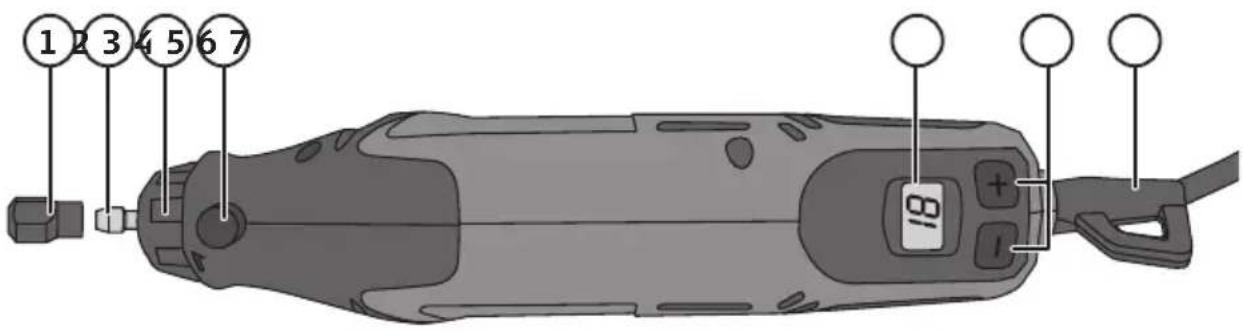

Produktbeskrivelse

1. Spennhylsechuck
2. Spennhylse
3. Spennhylsemutter
4. Spindellås
5. Display for turtallsindikasjon
6. Brytere for turtallsregulering
7. Bøyle for opphenging
8. Strømbryter
9. Låsepinnen
10. Spennhylse (bøyelige akselen)
11. Bevegelig aksel
12. Drivejern
13. Teleskopstativ med bordfeste

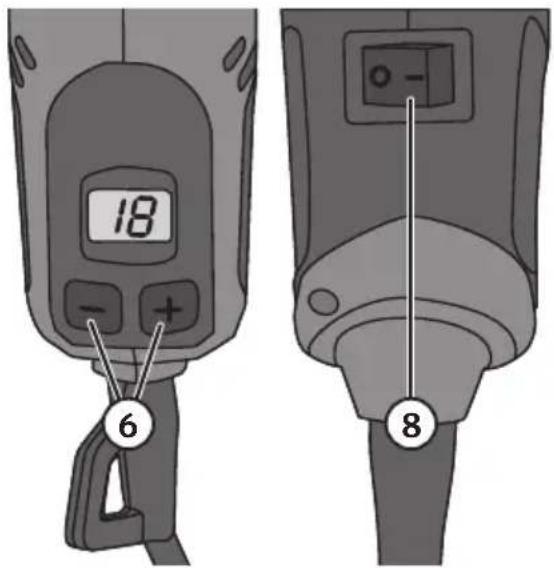

Innstilling av turtall

1. Still inn ønsket turtall med knappene [ + ] eller [ - ] (6). Displayet viser 1/1000 av turtallet, dvs. når displayet viser «18» er maskinen innstilt på 18 000 o/min. Obs! Maskinen har «mykstart» slik at turtallet går sakte opp og ned.

2. Start maskinen med strømbryteren (8). Turtallet kan justeres når maskinen er i gang.

3. Skru av maskinen med strømbryteren.

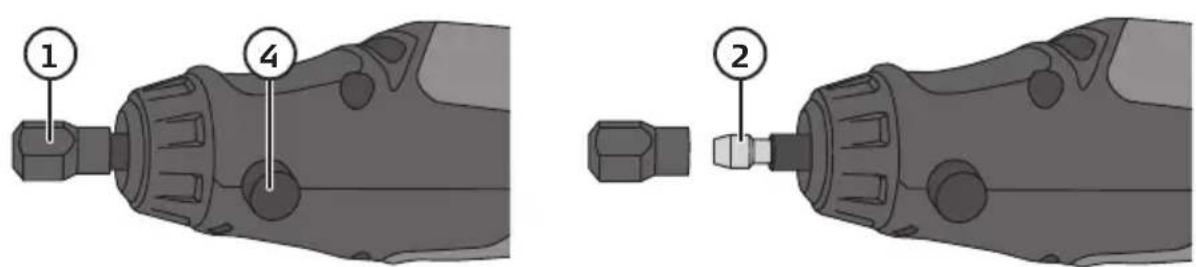

Montering av utstyr/tilbehør

Advarsel! Steng maskinen og trekk ut strømledningen før montering av tilbehør.

1. Hold knappen for spindellåsen (4) inne, og løsne på spennhylsechucken (1).
2. Plasser tilbehøret i spennhylsechucken og trekk til. Ved behov, skift til annen spennhylse (2): 1,6; 2,4 eller 3,2 mm.
3. Når tilbehøret skal fjernes kan det hende at det hjelper å trykke det litt inn før du trekker det ut. Obs! Rett etter bruk kan tilbehøret være varmt. Vent derfor litt med å fjerne det.

Forskjellige tilbehør

• Man benytter ofte tilbehør med skaft, men enkelte deler kan også brukes sammen med en separat spindel.
• Multimaskinen kan brukes til mange forskjellige arbeidsoppgaver, som f.eks. sliping, kapping, polering, gravering, grading og boring.
• Tilbehøret kan ha forskjellig maksturtall. Sjekk hva som gjelder for det tilbehøret du skal bruke.

Fig. Spesifikasjon for tilbehøret Skaft ∅ Bruksområde Turtall				(RPM)
14 Oransje slipestein, korning 120 aluminiumoksid		3,2 mm	Sliping av jernholdige materialer, metaller	9000–35000
15 Grå slipestein, korning 120 silikonkarbid		3,2 mm	Sliping av ikke-jernholdige materialer som f.eks. stein og keramikk	9000–35000
16 Slipespindel for slidebånd ∅ 6,4 og ∅ 12,7 mm		3,2 mm	Slipebånd, korning 60/120 aluminiumoksid, sliping av tre og glassfiber	4500–26000
17 Skivespindel for tilbehør med senterhull, skrue ∅ 1,6 × 8 mm		3,2 mm	For tilbehør med ∅ 1,6 mm senterhull
18 Skruespindel 3,2 mm For myke tilbehør
19 Bor, HSS-stålbor ∅ 1,6 og ∅ 3,2 mm			Boring i tre, plast og myke metaller	4500–35000
20 Slipbånd, korning 60/120 aluminium oksid, ∅ 6,4 og 12,7 mm			Grovsliping av tre og glassfiber	4500–26000
21 Kaopskiver ∅ 24 × 0,8, -0,6, -0,4 mm, hull ∅ 1,6 mm			Brukes med skivespindel 1,6 mm, kun til kapping av plast, tre og metall	4500–35000
22 Kaopskiver glassfiberforsterkede ∅ 31,8 × 1,3 mm, hull ∅ 1,6 mm			Brukes med skivespindel 2,2 mm, kun til kapping av plast, tre og metall	4500–35000
23 Rosa slipeskive, korning 220 aluminiumoksid, ∅ 20 × 3,5 mm, hull ∅ 2,2 mm			Sliping, polering av jern-holdige materialer, metaller	9000–35000
24 Slipstein silikonkarbid Rengjøring av grå og rosa slipeverktøy
25 Pollerhatter hvit filt, brukes sammen med skruspindelen			Polering av plast og metall	4000–20000
26 Poleringsmiddel For polering, fjerne riper og grader på metall, keramikk og edelsteiner				4500–11000
27 Spennhylser til chuck for tilbehør ∅ 1,6, 2,4 og 3,2 mm

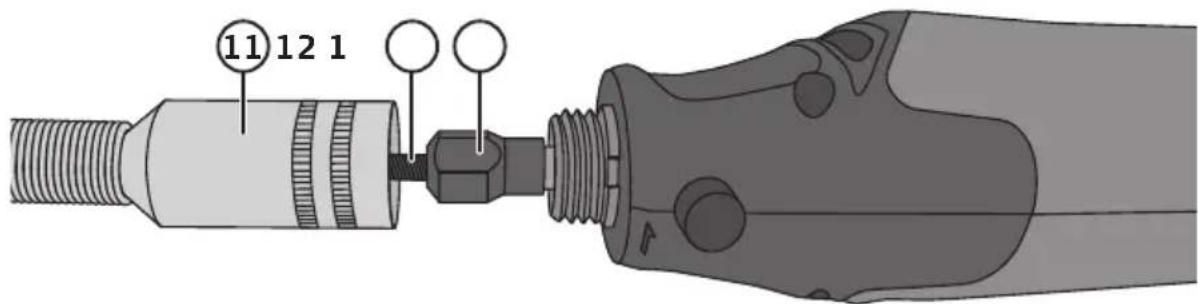

Montering av fleksibel aksel

Advarsel! Steng maskinen og trekk ut strømledningen før montering av tilbehør.

1. Skru av spennhylsemutteren (3). Trekk drivejernet (12) fram noen centimeter ut fra den bevegelige akselen (11) og fest den i maskinens 3,2 mm spennhylsechuck (1).

1. Fest spennhylsemutteren til den bøyelige akselen på maskinens spennhylsegjenger.

1. Lås spindelen til den bevegelige akselen ved å skyve inn låsepinnen (9) gjennom hullet på spennhylsedelen.

2. Løsne på den bøyelige akselens spennhylse (10) og monter ønsket tilbehør. Trekk så til igjen.

Stell og vedlikehold

• Hold alltid ventilasjonsåpningene fri for spon og smuss.
• Rengjør maskinen med en fuktig klut, eventuelt med et mildt rengjøringsmiddel.
• Unngå slipende rengjøringsmidler og løsemidler.

Feilsøking

Problem Mulig årsak Mulig løsning
Maskinen fungerer ikke.	Ingen strøm.KortslutningFeil på strømbryteren.	Kontroller at det er strøm i strømuttaket.Kontakt forhandler ved motor- og strømfeil.
Maskinen jobber sakte.	Sløvt eller skadet verktøy.For lavt turtall.Motoren er overopphetet.	Slip eller skift ut verktøyet.Juster innstillingen på turtallet.Ikke mat maskinen så hardt.
Maskinen avgir ulyder.	Mekanisk hinder.Spole delvis kortsluttet.	Kontakt kundeservicen.
Sterke vibrasjoner.	Verktøyet sitter løst. Trekk til verktøyet og påse at det er riktig installert.
Gnistdannelse i motoren.	Spolen kortsluttet.Smuss på kollektoren.	Kontakt kundeservicen.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings-avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Kapasitet spennhylse 1,6, 2,4 og 3,2 mm

Lydtrykk LpA: 73 dB(A), unøyaktighet KpA: 3 dB(A)

Lydeffekt LwA: 84 dB(A), unøyaktighet KpA: 3 dB(A)

Vibrasjonsverdi 5,08 m/s², unøyaktighet K: 1,5 m/s²
