LXC DD18-2 - Boremaskin Cocraft - Gratis bruksanvisning og manual

Produkttype	Trådløs drill
Modell	LXC DD18-2
Merke	Cocraft
Spenning	18 V
Batteritype	Li-Ion
Chucktype	Nøkkelløs
Chuckkapasitet	1,5 - 13 mm
Maks bore diameter (stål)	13 mm
Maks bore diameter (tre)	35 mm
Tomgangshastighet	0 - 550 / 0 - 2000 rpm
Maks dreiemoment	45 Nm
Antall dreiemomentinnstillinger	20 + 1 boremode
Vekt (uten batteri)	1,2 kg
Mål (L x H x B)	210 x 200 x 65 mm
Strømkilde	Batteri (18 V Li-Ion)
Hovedfunksjoner	Boring, Skruing, Hamreboring (hvis modellvariant)
Forover/Bakover	Ja
Variabel hastighetsutløser	Ja
LED arbeidslys	Ja
Belteklips	Ja
Rengjøring	Tørk av med tørr klut; hold ventilasjonssporene rene
Vedlikehold	Kontroller regelmessig chuck og kullbørster; bytt ut hvis slitt
Sikkerhetsfunksjoner	Lås-på-knapp, sikkerhetsbryter, overbelastningsbeskyttelse
Tilgjengelighet av reservedeler	Kontakt autorisert servicesenter; batteri, chuck, børster tilgjengelig

Ofte stilte spørsmål - LXC DD18-2 Cocraft

Hvilken batteritype bruker Cocraft LXC DD18-2?

Drillen bruker et 18V Li-Ion batteri (selges separat eller som en del av settet).

Hva er chuckkapasiteten til LXC DD18-2?

Den nøkkelløse chucken aksepterer bits fra 1,5 mm til 13 mm.

Har drillen en hamremodus?

LXC DD18-2 er en standard drill/skruer; den har ikke hamreborefunksjon. For murverk, bruk en hammerdrill.

Hvordan justerer jeg dreiemomentet?

Drei dreiemomentjusteringsringen bak chucken. Det er 20 dreiemomentinnstillinger pluss en boremode for maksimalt dreiemoment.

Kan jeg bruke drillen til skruing?

Ja, den variable hastighetsutløseren og justerbart dreiemoment gjør den egnet for skruing. Still inn lavt dreiemoment for å unngå å strippe.

Hvordan bytter jeg chucken?

Den nøkkelløse chucken kan fjernes ved å sette en sekskantnøkkel inn i chucken og dreie mot klokken mens du holder spindellåsen.

Hva er vekten på drillen?

Vekten uten batteri er omtrent 1,2 kg (2,65 lbs).

Er LXC DD18-2 kompatibel med andre Cocraft-batterier?

Ja, den er kompatibel med alle Cocraft 18V Li-Ion batterier fra LXC-serien.

Hvordan rengjør jeg drillen?

Bruk en tørr klut til å tørke av utsiden. Hold ventilasjonssporene rene og fri for støv. Ikke bruk vann eller løsemidler.

Hvor kan jeg få reservedeler?

Reservedeler som batterier, ladere, børster og chuck er tilgjengelige fra Cocraft autoriserte forhandlere eller servicesentre.

BRUKSANVISNING LXC DD18-2 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uopp-merksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står stödig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.

g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.
b) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann när den blir brukt til en annen type batterier.
c) Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av annet batteri kan forårsake skade og kan være en brannfare.
d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
e) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for boring

a) Bruk ekstrahåndtaket dersom verktøyet leveres med et slikt. Hvis du mister kontrollen over verktøyet kan det føre til personskader.
b) Hold i den isolerte delen på håndtaket når du jobber i miljøer der skjære verktøyet kan komme i kontakt med strømførende kabler. Hvis skjæreverktøyet kommer i kontakt med strømførende kabler kan det føre til at metaldelene på verktøyet blir strømførende, noe som igjen kan føre til elektrisk støt.

Spesielle sikkerhetsforskrifter for batterier/batteripakker

a) Batteriet må ikke forsøkes åpnet eller skades på annen måte.
b) Kortslutt ikke batteriet. Batteriet må ikke oppbevares slik at det kan komme i kontakt med andre batterier eller andre strømførende gjenstander.
Når batteriet ikke er i bruk skal det holdes unna alle gjenstander av metall som f.eks. binders, mynter, nøkler, spikre og skruer. Disse gjenstandene kan lage kontakt mellom batteriets poler og kortslutte det. Dette kan i sin tur føre til brann og brannskader.
c) Utsett ikke batterier for varme eller åpen flamme. Batteriet må ikke oppbevares i vedvarende sollys.
d) Utsett aldri batteriet for slag eller støt.
e) Hvis batteriet lekker må man sørge for at ikke væsken kommer i kontakt med hud eller øyne. Hvis dette skulle skje, må man skylle det utsatte området umiddelbart med rikelig med vann og kontakte lege.
f) Hvis batteriet eller deler av det svelges må man umiddelbart kontakte lege.
g) Hold batteriet tørt og rent.
h) Batteriet rengjøres med en ren, tørr klut.
i) Batteriet må lades før det tas i bruk. Følg alltid anvisningene i denne bruker-veiledningen og bruk riktig lademetode.
j) La ikke batteriet bli stående til lading i lengre tid hvis det ikke er i bruk.
k) Hvis batteriet er blitt lagret over en lengre periode kan det hende at det må lades opp og lades ut igjen flere ganger før det oppnår full kapasitet.
I) Batteriet yter best når det brukes ved romtemperatur (20 ± 5 °C).
m) Når batteriet skal leveres til resirkulering skal batterier med forskjellige elektro kjemisk oppbygning holdes adskilt.
n) Batteriet skal kun lades med den medfølgende laderen. Ikke bruk andre ladere til batteriet enn det som er spesialutformet og beregnet til akkurat dette.
En lader som er beregnet til en viss type batterier kan, hvis det brukes til andre typer, føre til brann.
o) Ikke bruk batteri som er beregnet brukt til et annet verktøy enn det som er beskrevet her i denne brukerveiledningen.
p) Hold batteriet utenfor barns rekkevidde.
q) Ta godt vare på alle originaldokumenter som følger med verktøyet.
r) Ta batteriene ut av verktøyet når det ikke er i bruk.
s) Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Sikkerhetsinstruksjoner for batterier og ladere

• Batteriet må ikke åpnes.
• Oppbevar aldri batterier i direkte sollys eller ved temperaturer over 40 °C.
• Ladetemperatur for batterier bør ligge på mellom 5 til 40 °C.
• Batterier og lader må ikke utsettes for vann.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskiellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrationsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder når det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen.

Benytt alltid vernebriller.

Bruk alltid hørselsvern.

Kun til innendørs bruk.

max 50 °C

Hold batteriet på god avstand fra varme, som f.eks. vedvarende sollys, åpen flamme, vann og fuktighet.

Fare for eksplosjon.

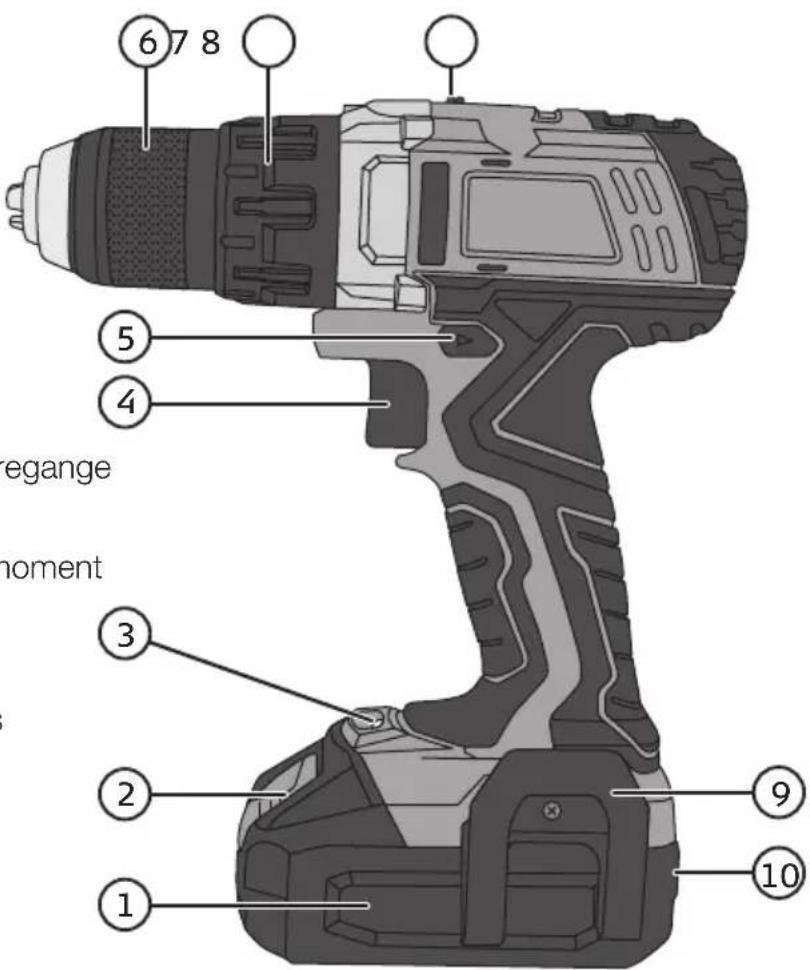

Produktbeskrivelse

1. Batteri 18 V; 2 Ah
2. Batterilås
3. Belysning
4. Strømbryter (trinnløs)
5. Omkobler for høyre-/venstregange
6. Nøkkelløs chuck
7. Ratt for innstilling av dreiemoment
8. Omkobler for høyt/lavt gir
9. Belteholder
10. Indikasjon for batteristatus

Funksjoner

Strømbryteren

Velg høyre- eller venstregange med omkobleren (5). Omkobleren har også en midtre stilling. Her er strømbryteren låst. Hvis omkobleren stilles i mellomposisjon kan ikke maskinen startes. Maskinen startes og stoppes ved å trykke inn og slippe opp strømbryteren (4).

Maskinen er utstyrt med trinnløs turtallregulering, noe som er utmerket, spesielt när man skal skru. Jo lengre du trykker avtrekkeren inn, desto høyere blir turtallet.

Belysning

Drillen er utstyrt med belysning (3) som er plassert ved batteriet for å gi best mulig lys. Lyset tennes når strømbryteren trykkes inn og slukkes når den slippes opp.

Batteriindikator

Batteriet har en batteriindikator (10) som viser batteristatus med tre dioder. Trykk inn knappen for vising av batteristatus.

Ved 100 % fulladett batteri lyser alle tre diodene, grønn, gul og rød. Når det er ca. 80 % igjen vil den grønne dioden slukke og ved ca. 20 % igjen slukker også den gule og det er kun den røde lyser.

Hvis ingen av diodene lyser er batteriet helt utladet og må lades.

Skrutrekker

Skrutrekkeren har et ratt (7) for innstilling av ønsket dreiemoment. Når dette er stilt inn riktig kan man unngå at skruen trekkes for langt inn. Styrken på momentet er avhengig av skruetype og størrelse, og hva skags materiale du skrur i. Start alltid med lavt dreiemoment og øk gradvis.

Boring

Still inn rattet (7) i borremodus.

Høy- og lavgir

Strømbryteren (8) har to innstillinger: Posisjon 1: 0–400 o/min, posisjon 2: 0–1500 o/min.

Lading

Obs! Før førstegangs bruk må batteriet være fulladet.

1. Batteriet tas ut av drillen ved å trykke inn batterilåsen (2) og batteriet trekkes ut. Hvis batteriet er varmt, f.eks. etter hard belastning, må det avkjøles før ladingen starter.
2. Støpselet kobles til et strømuttak. Den grønne lysdioden tennes.
3. Plasser batteriet i laderen. Den grønne dioden lyser med et jevnt skinn og den røde dioden blinker én gang per sekund ved lading. (Hvis batteriet er fulladet når det plasseres i laderen vil det ikke skje noe, dvs. den grønne lysdioden fortsetter å lyse med fast skinn og den røde forblir slukket).
4. Når ladingen er fullført trykkes sperren på batteriet ned og batteriet tas ut av laderen.

Laderen indikerer ladestatusen slik

• Jevnt grønt lys og slukket rødt lys: Laderen er koblet til strømnettet.
• Rødt blink en gang per sekund og jevnt grønt skinn: Lading pågår.
• Jevnt grønt og rødt lys: Batteriet er fulladet.

• Rødt blink tre ganger per sekund og jevnt grønt lys: Signaliserer feil på batteriet.

• Ladetiden er ca. 55 minutter for 2,0 Ah-batteri og ca. 105 minutter for 4,0 Ah-batteri.

• Batteriet kan bli litt varmt ved lading. Dette er helt normalt.
• Både lader og batteri fungerer best ved normal romtemperatur. Lad ikke i direkte sollys eller ved kalde temperaturer. Omgivelsestemperatur ved lading bør ligge på mellom 5 og 40 °C.
• Når batteriet er utladet vil elektronikken i batteriet skru av maskinen automatisk.
• Ved lengre oppbevaring (flere måneder) skal batteriet være ladet.

Overbelasting og beskyttelse

Maskinen/batteriet er utstyrt med diverse beskyttelser for å unngå skader på maskinen og batteriet.

- Ved kortvarig høy belastning kan overbelastningsvernet stenge maskinen/batteriet. Beskyttelsen stilles tilbake av seg selv. Slipp strømbryteren og vent i noen sekunder. Pass på at maskinen ikke er belastet og start den på nytt. Nå skal maskinen fungere vanlig igjen.

- Ved høy belastning over lengre tid kan et overopphetingsvern skru av maskinen/batteriet. Beskyttelsen stilles seg tilbake selv etter at temperaturen har sunket til et sikkert nivå. La maskinen/batteriet avkjøles før den startes igjen. For høye temperaturer kan også oppstå ved direkte sollys. Utsett derfor ikke maskinen for direkte sollys over tid.

- Batteriet har en verneanordning som virker inn når batteriet er utladet. Denne skrur av maskinen automatisk og batteriet må lades.

Maskinen har en nøkkelløs chuck som gjør skifte av bor eller bits svært enkelt for hånd. Drei til venstre for å skru igjen og til høyre for å løsne. Forviss deg om at boret sitter godt fast og at det er sentrert i chucken.

Råd og tips om boring

• Ved boring i materialer med glatt overflate, som i keramiske fliset etc., bør man feste en kraftig teipbit der man skal bore. Dette for at boret ikke skal gli bort fra punktet du ønsker å bore.
• Ved boring i metall bør du først bruke en kjørner og lage en grop der du skal bore. Denne gropen forhindrer at boret glir til siden när boringen starter.
• Ved boring i metall bør du også bruke gjenge-/skjærolje for å spare verktøyet.
• Bruk alltid tvinge/skrustikke for å holde emnet som skal bearbeides fast.
• Ved boring i vegg må man forsikre seg om at det ikke bores i vannrør, strømkabler, gassledninger etc.

Stell og vedlikehold

• Hold alltid motorens ventilasjonsåpninger fri for spon og smuss.
• Rengjør produktet med en lett fuktet klut. Bruk kun et mildt rengjøringsmiddel og aldri løsningsmidler eller etsende kjemikalier.
• Ved lengre oppbevaring (flere måneder) skal batteriet være ladet.

Feilsøking

Problem Mulig	årsak Tiltak
Maskinen virker ikke.	Batteriet er utladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Slitte kullbørster. Kontakt kundeservicen.
	Feil på strømbryteren.
Maskinen går sakte og/eller skrur seg av.	Sløvt eller skadet bor. Skift det.
	For hard mating. Reduser matingen.
	Batteriet er utladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Motoren er overopphetet. La motoren avkjøles.
Ulyd fra maskinen og/eller store vibrasjoner.	Boret/verktøyet er ikke sentrert eller er feil montert.	Kontroller at boret/verktøyet er sentrert og riktig montert og trukket til.
Gnistdannelse i motoren.	Feil på kullbørstene. Kontakt kundeservicen.
	Spolen kortsluttet.
	Smuss på kollektoren.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Turtall 0–400/1500 o/min

Batteri 18 V 2,0 Ah li-ion LXC-serie (4,0 Ah finnes som tilbehør)

Justerbart dreiemoment 15 + bor, maks. 45 Nm

Ladetid ca. 55 minutter for 2,0 Ah-batteri og

Vekt 1,6 kg med 2,0 Ah-batteri og 1,9 kg med 4,0 Ah-batteri
