HHR 135 - Høytrykkspyler Cocraft - Gratis bruksanvisning og manual

Produkttype	Høytrykksvasker
Merke	Cocraft
Modell	HHR 135 (Art. nr. 40-9905)
Kategori	Høytrykksvasker
Nominell spenning	230 V AC, 50 Hz
Inngangseffekt	1800 W
Maks. tillatt trykk	135 bar (13,5 MPa)
Arbeidstrykk	93 bar (9,3 MPa)
Maks. vanntilførselstrykk	6 bar (0,6 MPa)
Vannstrømningshastighet	5,3 L/min (maks. 7 L/min)
Maks. vanntemperatur	40 °C
Vekt	10 kg
Beskyttelsesklasse	IPX5
Lydtrykknivå	84 dB(A) (K=3 dB(A))
Lydeffektnivå	96 dB(A) (K=3 dB(A))
Vibrasjonsnivå	< 2,5 m/s² (K=1,5 m/s²)
Inkluderte tilbehør	Væskeflaske, pistolhåndtak, turbo-dyse, standard dyse med justerbar dyse, roterende børste, rengjøringsnål, bruksanvisning
Vaskemiddelsystem	Integrert væskeflaske med sifonslange
Sikkerhetsfunksjoner	Sikkerhetslås på avtrekker, RCD anbefalt (maks. 30 mA), termisk overbelastningsvern, tilbakeslagsventil
Min. hageslangelengde	6 m (1/2 tomme)
Vanntilførselstilkobling	Hurtigkobling eller gjengeadapter (1/2 tomme)

Ofte stilte spørsmål - HHR 135 Cocraft

Hvordan starter jeg høytrykksvaskeren?

Sørg for at strømbryteren er i AV (0). Koble til hageslangen og skru på vannkranen. Trykk på avtrekkeren for å slippe ut luft til vann strømmer. Koble til en egnet stikkontakt. Vri strømbryteren til PÅ (—). Pek alltid dysen i en sikker retning før start.

Hvordan bruker jeg vaskemiddel?

Snu sikkerhetslåsen for å låse avtrekkeren. Fyll væskeflasken med et høytrykksvasker-vaskemiddel. Sett inn sifonslangen og lokket igjen. For lavtrykkspåføring, trekk dysen utover (kun standard dyse). Lås opp avtrekkeren og spray.

Hvordan justerer jeg vanntrykket?

Med standard dysen kan du justere trykket ved å trekke dysen utover for lavt trykk eller skyve den innover for høyt trykk. Turbo-dysen har et fast høytrykksinnstilling. Vri frontdelen av standarddysen for å justere spredningsbredden.

Hva er maksimal vanntemperatur tillatt?

Maksimal vanntilførselstemperatur er 40 °C. Ikke bruk varmt vann da det kan skade pumpen.

Kan jeg bruke høytrykksvaskeren med en ikke-trykksatt vannkilde?

Ja, hvis vannkilden er fra en tank eller regntønne, sørg for at tanken er plassert høyere enn vaskeren. Fyll pumpen og hageslangen med vann før start. Bruk et inntaksfilter hvis vannet inneholder urenheter.

Hvordan rengjør jeg dysen?

Slå av vaskeren og trekk ut støpselet. Bruk medfølgende rengjøringsnål for å fjerne smuss fra dyseåpningen. Skyll med rent vann. Rengjør også inntaksfilteret regelmessig.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller og hørselvern. Pek aldri vannstrålen mot mennesker, dyr, elektrisk utstyr eller selve vaskeren. Bruk en 30 mA RCD. Hold barn og tilskuere unna. Hold dysen godt med begge hender.

Hvordan bør jeg oppbevare høytrykksvaskeren for vinteren?

Tøm alt vann fra pumpen og slangene. Kjør pumpen med avtrekkeren trykket inn i 30 sekunder for å tømme den helt. Fjern trykkslangen og oppbevar på et tørt, frostfritt sted ved 5-40 °C. Frostskader dekkes ikke av garantien.

Hva bør jeg gjøre hvis maskinen ikke starter?

Kontroller at støpselet er tilkoblet og stikkontakten har strøm. Sjekk at RCD/sikringen ikke har slått ut. Trykk på avtrekkeren for å slippe ut trykk. Kontroller at skjøteledningen er egnet og ikke for lang. Hvis problemet vedvarer, kontakt kundeservice.

Kan jeg bruke høytrykksvaskeren til kommersielle formål?

Nei, denne høytrykksvaskeren er designet for privat, ikke-kommersiell bruk. Kommersiell bruk kan ugyldiggjøre garantien og forårsake overdreven slitasje.

BRUKSANVISNING HHR 135 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Spesielle sikkerhetsanvisninger....37

Forklaring av advarselsmerking på maskinen....38

Bruksområde....39

Beskrivelse 40

Montering....41

Bruk....41

Brukertips....43

Stell og vedlikehold....43

Oppbevaring....44

Feilsøking 44

Avfallshändtering....45

Teknisk spesifikasjon 45

Sikkerhet

Generelle sikkerhetsanvisninger

• Bruk ikke høytrykkspyleren før du har lest hele bruksanvisningen.
• Rett aldri vannstrålen mot deg selv eller noen annen person, da dette kan føre til personskade. Vannstrålen kan trenge gjennom huden.
• Strømuttaket som høytrykkspyleren kobles til, skal være installert av elektriker ifølge IEC 60364-1-normene.
• Høytrykkspyleren skal kobles til strømnettet via en jordfeil-bryter (utløsningsstrøm maks. 30 mA i løpet av maks. 30 ms).
• Advarsel: Bruk kun rengjøringsmiddel beregnet for høytrykksvasking, andre rengjørings middel og kjemikalier kan skade høytrykkspyleren eller forårsake personskade.
• Bruk ikke høytrykkspyleren når det er personer i nærheten, som mangler verneklær og vernebriller.
• Høytrykkspylere kan være farlige hvis de brukes feil. Rett aldri vannstrålen mot mennesker eller dyr, mot høytrykkspyleren eller annet elektrisk utstyr.
• Trekk alltid støpselet ut av stikkontakten, før service og justering av maskinen.
• Høytrykkspyleren må ikke brukes av mindreårige eller personer som ikke har kunnskap om maskinen.
• Bruk kun originaldeler ved reparasjon for din egen sikkerhet.
• Advarsel: Høytrykksslanger, koblinger og tilbehør er viktige sikkerhetsdetaljer, bruk derfor kun tilbehør og reservedeler som er anbefalt av produsent.
• Bruk ikke høytrykkspyleren hvis tilslutningskabelen eller noen annen viktig detalj er skadet: som f.eks. sikkerhetsanordning, høytrykksslange, lanse, pistolhåndtak etc.

• Dersom man bruker skjøtekabel må den være utstyrt med vanntett støpsel, vanntett uttak og være beregnet for utendørs bruk.

• Advarsel: Bruk av feil type skjøtekabler kan være farlige.

• Vær ekstra på vakt ved bruk av høytrykkspyleren i nærheten av barn.
• Lær deg hvordan høytrykkspyleren fungerer, så du raskt kan stoppe den og gjøre den trykkløs.
• Vær oppmerksom, tenk over hva du gjør.
• Bruk ikke høytrykkspyleren dersom du er trett, sliten eller påvirket av alkohol, narkotika eller sterke legemidler.
• Hold arbeidsområdet tomt for tilskuere og husdyr.
• Strekk deg ikke for langt, eller stå ikke på underlag som ikke er stødig. Stå alltid med begge beina på bakken, og ha alltid god balanse.
• Følg alle instruksjoner for service og vedlikehold som beskrives i bruksanvisningen.
• Bruk alltid verneklær og vernebriller/visir. Steiner og andre mindre gjenstander kan kastes i vei av vannstrålen. Bruk hørselsvern.
• Advarsel: Høytrykkspyleren må ikke kobles til en drikkevannskilde eller liknende. Hvis du allikevel tar vann fra en drikkevannsforsyning må returventilen og slangen oppfylle normen IEC 61770.
• Produktet må ikke brukes av personer (inkl. barn) med noen form for funksjonshemming, eller mangel på erfaring eller kunnskap, dersom det ikke foregår under tilsyn eller etter opplæring i bruken av produktet, av en person som kan ta ansvaret for deres sikkerhet.
• Barn må holdes under oppsikt, høytrykkspyleren er ikke et leketøy.
• Skadet strømledning og strømbryter skal alltid skiftes av fagpersoner for å unngå fare for skader.
• Vann som har passert returventilen til høytrykkspyleren må ikke drikkes.

Spesielle sikkerhetsanvisninger

• Pass alltid på så den avstengte høytrykkspyleren ikke får en uønsket oppstart.
• Produktet må ikke bygges om eller modifiseres. Det må heller ikke brukes deler sammen med produktet, hvis de ikke er godkjent av produsenten.
• Bruk kun slanger og tilkoblinger som er anbefalt av produsenten.
• Bær ikke produktet etter strømkabelen eller slangen. Hold ikke hånden på strømbryteren när høytrykkspyleren forflyttes hvis støpselet er plugget til strømnettet.

- Trekk støpselet ut av stikkontakten når høytrykkspyleren ikke er i bruk, forlates uten tilsyn eller forflyttes. Støpselet må også trekkes ut før det foretas kontroll, rengjøring eller skifte av tilbehør. Høytrykkspyleren må også kobles fra strømnettet hvis det er skadet. Hvis høytrykkspyleren begynner å vibrere mye skal støpselet trekkes ut av strømuttaket.

- Du må ikke reparere høytrykkspyleren eller tilbehøret selv. Alle reparasjoner må utføres av kvalifiserte personer.

- Bruk ikke høytrykkspyleren nær brannfarlige væsker eller gasser. Det kan føre til brann eller eksplosjon.

- Bruk ikke høytrykkspyleren hvis slangen, ledningen, strømbryteren eller andre deler er skadet.

- Dersom skjøtekabel brukes må den være utstyrt med vanntett støpsel, vanntett uttak og være beregnet for utendørs bruk. Bruk av feil type skjøteledning innebærer en viss fare.

- Det er alltid brukeren som er ansvarlig for ulykker eller skader forbundet med bruk av dette produktet.

- Høytrykkspyleren skal oppbevares i et tørt rom og utenfor barns rekkevidde.

• Høytrykkspyleren og tilbehøret må behandles varsomt. Hold alle delene rene. Dette er med på å opprettholde sikkerheten.
• Kontroller at nettspenningen i strømuttaket er 230 V AC.
• Kontroller alltid av høytrykkspyleren, ledningen og støpselet ikke er ødelagt, før bruk.
• Skadede ledninger, koblinger, støpsler og andre deler skal ikke erstattes med deler som ikke oppfyller kravene i gjeldende normer. Trekk alltid støpselet ut av stik kontakten umiddelbart hvis ledningen er skadet.
• Bruk ikke høytrykkspyleren hvis høytrykksslangen er skadet. Den må da byttes ut umiddelbart.
• Høytrykkspyleren må ikke overbelastes. Bruk aldri høytrykkspyleren til annet enn det den er beregnet til.

Forklaring av advarselsmerking på maskinen

Viktig!

Høytrykkspyleren er merket med symboler som har viktig informasjon og instruksjoner for bruken av den.

Les hele bruksanvisningen før bruk. Les avsnittene som er merket med advarselssymboler og advarsels tekster ekstra grundig.

Advarsel!

Dette er et varslingssymbol og brukes i bruksanvisningen ved alle avsnitt som beskriver fare for personskader. Les disse avsnittene ekstra grundig og sett deg godt inni hva teksten betyr.

Bruk alltid vernebriller/visir og hørselsvern.

Trekk alltid støpselet ut av stikkontakten hvis ledningen er skadet. Trekk alltid støpselet ut av stikkontakten när du forlater høytrykkspyleren uten tilsyn, selv ved kortere perioder.

Advarsel: Høytrykkspylere kan være farlige hvis de brukes feil. Rett aldri vannstrålen mot mennesker eller dyr, mot høytrykksvaskeren eller mot annet elektrisk utstyr.

Høytrykkspyleren må ikke kobles til en drikkevannskilde eller liknende. Hvis du allikevel tar vann fra en drikkevannsforsyning må returventilen og slangen oppfylle normen IEC 61770.

Bruksområde

• Høytrykkspyleren er beregnet for rengjøring av vegger, terrasser, biler, gressklippere, sykler etc. Ved behov kan høytrykkspyleren brukes sammen med spesielle vaskemidler.
• Høytrykkspyleren er beregnet for utendørs bruk for rengjøring av stein, tre, metall og plastmateriale.
• Høytrykkspyleren er beregnet for privat bruk og ikke til profesjonelt bruk.
• Høytrykkspyleren må kun brukes som beskrevet i denne bruksanvisningen.

Advarsel! Les nøye gjennom bruksanvisningen før du begynner å bruke høytrykk-spyleren, og legg spesielt merke til adverselstekstene. Denne høytrykkspyleren har mange funksjoner som gjør jobben enklere og raskere. Sikkerhet, effektivitet og kvalitet har styrt utviklingen av denne høytrykkspyleren. Den er lett å bruke og krever minimalt med vedlikehold.

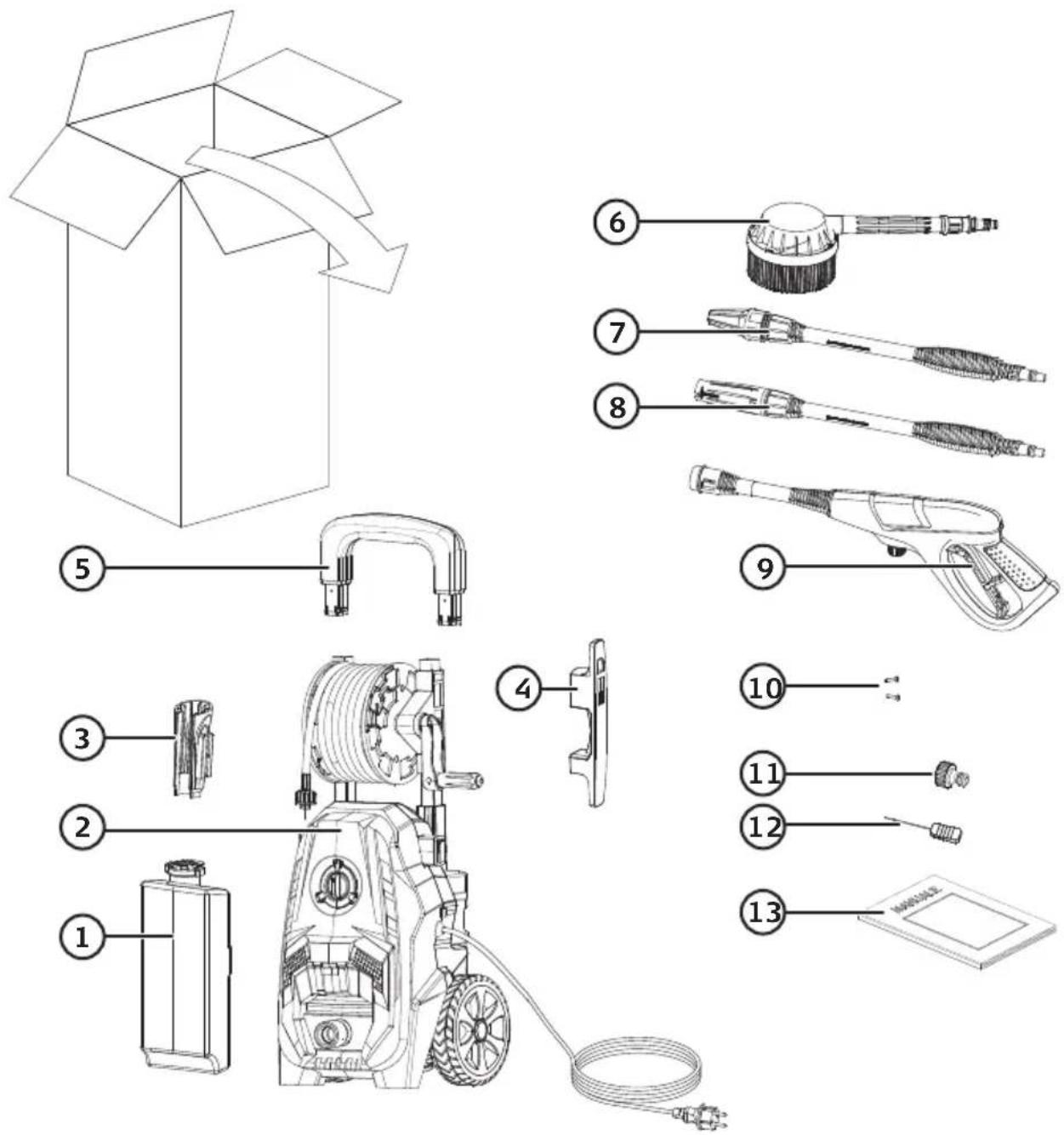

Beskrivelse

1. Vaskemiddelbeholder/tank
2. Høytrykkspyler
3. Feste for pistolhåndtak, med eller uten lanse
4. Konsoll til å vikle opp ledningen
5. Håndtak
6. Roterende rengjøringsbørste

7. Lanse med turbomunnstykke

8. Standardanse med justerbart munnstykke

9. Pistolhåndtak
10. Skruer til håndtak (2 ×)
11. Tilslutning for innkommende vann
12. Rensenål som er festet på baksiden ved beholderen for vaskemiddel
13. Bruksanvisning

Montering

Kontroller at alle deler er uskadet og med i emballasjen ved levering.

Advarsel! Steng av høytrykkspyleren og trekk støpslet ut fra strømuttaket før service og justering av maskinen! Kontroller at strømbryteren står på 0 før montering.

1. Montere håndtaket (fig. 1). Trykk håndtaket ned og fest det med skruene.
2. Monter festet til lansen og konsollen til ledningen (fig. 2). Press dem nedover.
3. Monter slange og pistolhåndtak (fig. 3). Fest høytrykkslangen til pistolhåndtaket.

4. Montering av tilbehør til pistolhåndtaket (fig. 4).

5. Trykk tilbehøret inn på bajonettkoblingen til pistolhåndtaket. Drei en kvart gang rundt, med sola, til det låser. Dette må gjøres før du starter høytrykkspyleren.

6. Advarsel! Kontroller at tilbehøret sitter fast i pistolhåndtaket, ellers kan det kastes av med stor kraft!

7. Monter tilslutningen for innkommende vann (fig. 5). Skru fast tilkoblingen. Skru ikke for hardt, bruk kun håndkraft.

8. Koble til en slange med innkommende vann (fig. 6). Monter en hurtigkobling (selges separat) til slangen og trykk den fast til koblingen.

Bruk

1. Slangen kobles til en vannkran (fig. 7). En hageslange (selges separat) kobles mellom vannkranen og tilkoblingen på maskinen. Bruk enten en gjenget tilkobling eller en hurtigkobling.
   Advarsel! Temperaturen på det innkommende vannet må ikke overstige 40 °C. Spyl en stund før start dersom slangen har ligget i solen og blitt varm. Høytrykkspyleren må brukes i stående/vertikal posisjon. Bruk den ikke liggende.
2. Kontroller at strømbryteren står innstilt på 0 (fig. 8).
3. Koble støpselet til en stikkontakt (fig. 9).
4. La vannet renne ut gjennom lansen (fig. 10). Hold avtrekkeren inne og slipp ut eventuell luft helt til vannet begynner å strømme.
5. Start høytrykkspyleren (fig. 11)

- Drei strømbryteren til innstillingen — for å starte maskinen. Vend lansen mot et område uten farer.

- Trekk ut så mye høytrykkslange som du trenger.

- Dersom vannet tas fra en tank eller liknende, uten naturlig trykk, må pumpen og avløpsslangen fylles med vann før pumpen startes. Tanken på stå på et høyere nivå enn høytrykkspyleren. Hvis vannet er forurenset eller grumsete må et innløpsfilter monteres på slangens innløp.

12. Stopp maskinen

1. Drei strømbryteren til innstillingen 0 for å stenge høytrykkspyleren.
2. Steng vannkranen.
3. Reduser trykket på vannet som er i pumpen ved å trykke på avtrekkeren i noen sekunder eller så lenge vannet renner ut av munnstykket.
4. Trekk støpselet ut av strømuttaket.
5. Bend sperren på avtrekkeren bakover slik at avtrekkeren er låst (fig. 12).
6. Vikle opp slangen.

Advarsel! Fare for maskinskade. Høytrykkspyleren må aldri kjøres tørr (uten vann). Det kan skade pumpen. Hvis vannet er forurenset må det monteres et filter ved vanninntaket til høytrykkspyleren. Hvis ikke er det fare for at pumpen blir ødelagt.

13. Bruk med rengjøringsmiddel (fig. 13).

• Bend sperren på avtrekkeren bakover slik at avtrekkeren er låst.
• Ta av lokket og dra ut slangen fra vaskemiddelbeholderen. Fyll vaskemiddel på tanken.
• Trykk lokket fast igjen og sett på plass slangen. Sett vaskemiddeltanken på plass.

14. Justere trykket (fig. 14)

• Still inn på lavt trykk ved å trekke munnstykket utover (gjelder kun standardlansen og ikke turbolansen).
• Bend sperren på avtrekkeren framover slik at avtrekkeren er fri.

15. Justering av munnstykke (fig. 15)

• Kontroller at høytrykkspyleren er riktig montert, vend lansen mot den flate som skal vaskes, slå på motoren med strømbryteren og trykk inn avtrekkeren.
• Bredden på vannstrålen justeres ved å dreie på munnstykkets fremre del, se fig. (gjelder ikke turbolansen).

16. Innløpsfilter kontroll/rengjøring (fig. 16)

• Tilkoblingen for innkommende vann er fra fabrikken levert med et filter for å fjerne sand og annen forurensing som kan skade pumpeventilene.
• Skru løs tilkoblingen og spyl filteret fra baksiden under en vannkran.

17. Rengjør munnstykket (fig. 17). Munnstykket rengjøres ved behov. Bruk den medfølgende rensenålen.

Brukertips

Obs! Anbefalt avstand mellom munnstykke og flaten som skal vaskes er ca. 30 cm! Kortere avstand gir høyere trykk på underlaget og kan skade det. Lengre avstand gir mykere rengjøring av ømfintlig underlag.

• Legg ikke strømledningen over en vei, sykkelsti etc. slik at den kan skades.
  Advarsel! Bruk ikke kortere vannslange enn 6 m (1/2" slange). Den tar opp eventuelle trykkbølger i vannledningen, beskytter høytrykkspyleren og gjør at arbeidet blir utført jevnt.
  Advarsel! Når vannet spruter ut fra lansen oppstår en rekyleffekt på lansen. Pass derfor på å holde den godt med begge hender og at du står stødig.
• Rett aldri vannstrålen mot mennesker eller dyr, mot høytrykkspyleren eller annet elektrisk utstyr.
• Bruk vernebriller, da vann og partikler kan slå tilbake når man retter strålen mot en gjenstand.

Advarsel! Skru av høytrykkspyleren hvis du har et lengre opphold i arbeidet. La ikke maskinen være på uten overvåking.

Stell og vedlikehold

Advarsel! Steng høytrykkspyleren og trekk støpslet ut fra strømuttaket før service og justering på maskinen!

• Rengjøring av inntaksfilteret i koblingen for innkommende vann (4) og munnstykke er viktig for at høytrykkspyleren skal fungere bra. Innløpsfilteret skal tas ut og rengjøres for å forhindre at forurenset vann skader pumpe og pakninger, munnstykket må rengjøres med jevne mellomrom.
• Kontroller at munnstykket er åpent, fjern forsiktig avleiringer og smuss, og skyll med rent vann.
• Beskytt høytrykkspyleren mot frost, tøm den helt* og ta løs høytrykkslangen, oppbevar den på et tørt sted over vinteren! Obs! Garantien gjelder ikke ved frostsprengning!

* Start pumpen med avtrekkeren trykket inn eller høytrykksslangen frakoblet og la den gå i ca. 30 sekunder, slik at den tömmes for vann.

Oppbevaring

- Oppbevar høytrykkspyleren på et trygt sted, utilgjengelig for barn og andre som ikke har lest bruksanvisningen. Demonter slange og lanse, og oppbevar dem ved høytrykkspyleren. Unngå å oppbevare høytrykkspyleren i temperaturer under 5 °C eller over 40 °C.

Obs! Beskytt høytrykkspyleren mot frost. Påse at den er helt tömt for vann när den settes bort for oppbevaring.

Advarsel! Kjør aldri høytrykkspyleren tørr. Pumpens pakninger kan skades!

- Tenk på at høytrykkspyleren kan være under trykk selv om den er avslått. Gjør den trykkløs ved å trykke inn avtrekkeren før du løsner slangene! Høytrykksslangen må ikke kobles fra mens systemet under trykk. Det kan føre til skader eller ulykker.

- Nye munnstykker til høytrykkspyleren kan du kjøpe hos leverandøren.

Advarsel! Vend aldri munnstykket mot øynene når det er montert på vaskeren.

Feilsøking

- Høytrykkspyleren er under trykk, trykk inn avtrekkeren.

- Feil støpsel eller stikkontakt.

- Feil skjøteledning, prøv uten strømkabel!

- Feil spenning, kontroller!

- Still strømbryteren på innstillingen 0.

Pumpen gir for lavt trykk

- Tett/utslitt munnstykke, rengjør eller bytt ut.

- Dårlig vanntilførsel, kontroller: En 10-liters bøtte skal fylles på ett minutt fra slangen!

- Inngangsfilteret kan være tett. Kontroller og rengjør etter behov!

• Vannslangen er tett eller lekker, kontroller!

Pumpen lekker

- For lang skjøtekabel, prøv uten.

Det kommer ikke vann gjennom munnstykket, eller det kommer for lite vann

• Pumpen suger ikke vann, trykk inn avtrekkeren, slipp ut eventuell luft, og kontroller at sugeslangen er fylt med vann. Høytrykkspyleren må brukes i stående, vannrett posisjon. Bruk den ikke liggende.
• Støv i pumpen, rengjør.
• Inntaks- eller utløpsventil er skadet. Skift den ut.

Avtrekkeren kan ikke trykkes inn

- Sikkerhetssperren er aktivert. Sperren kobles ut ved at den trykkes ned.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings-avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Teknisk spesifikasjon

Spenning 230 V AC, 50 Hz

Effekt 1800 W

Maks. inngangstrykk vann 6 bar (0,6 MPa)

Arbeidstrykk 93 bar (9,3 MPa)

Maks. tillat trykk 135 bar (13,5 MPa)

Vannforbruk 5,3 l/min, Max 7 l/min

Lydtrykksnivå (LpA) 84 dB(A), K

Lydeffekt (LwA) 96 dB(A), K

Vibrasjon < 2,5 m/s², K: 1,5 m/s²

_PA : 3 dB(A)

WA: 3 dB(A)

Painepesuri

Tuotenro 40-9905 Malli 135 EPWB
