Produkttype	Snøkaster
Modell	SB46
Merke	Cocraft
Ryddebredde	46 cm (18 tommer)
Inntakshøyde	30 cm (12 tommer)
Kasteavstand	Opptil 10 meter
Antall trinn	Ett trinn
Motorvolum	196 cc
Strømkilde	Bensin
Startsystem	Rekylstart
Drivtype	Manuell skyving
Hjultype	Pneumatiske dekk
Kasteskurt rotasjon	Manuell 180 grader
Mål (L x B x H)	90 x 55 x 60 cm
Vekt	25 kg
Drivstofftank kapasitet	1,0 L
Oljekapasitet	0,5 L
Vedlikehold	Kontroller olje før hver bruk, rengjør etter hver bruk, bytt tennplugg årlig
Sikkerhetsfunksjoner	Motorbrems, sikkerhetsnøkkel, advarselsetiketter
Tilgjengelighet av reservedeler	Tilgjengelig fra Cocraft eller autoriserte forhandlere
Reparerbarhet	Moderat; vanlige deler kan byttes av brukeren
Garanti	2 år

Ofte stilte spørsmål - SB46 Cocraft

Hvordan starter jeg Cocraft SB46 snøkasteren?

Sørg for at drivstofftanken er fylt med fersk bensin og at motoroljenivået er riktig. Drei sikkerhetsnøkkelen til PÅ-posisjon, lukk choken hvis motoren er kald, og trekk rekylstarteren bestemt. Når motoren starter, åpne choken gradvis.

Hvilken type olje bør jeg bruke til SB46?

Bruk SAE 30 eller 10W-30 motorolje til SB46 snøkasteren. Kontroller oljenivået med peilepinnen før hver bruk og skift etter de første 5 timene, deretter hver 25. time med drift.

Hvordan justerer jeg kasteskurtens retning?

Kasteskurten kan dreies manuelt ved å løsne kasteskurtknotten, dreie kasteskurten til ønsket retning (opptil 180 grader), og stramme knotten godt igjen.

Hva bør jeg gjøre hvis snøkasteren ikke starter?

Kontroller at sikkerhetsnøkkelen er satt inn. Forsikre deg om at tennpluggsledningen er tilkoblet. Bekreft at det er drivstoff i tanken og at choken er lukket for kaldstart. Hvis den fortsatt ikke starter, inspiser tennpluggen for sot og rengjør eller bytt den.

Hvordan oppbevarer jeg snøkasteren ved sesongslutt?

Tøm drivstofftanken eller tilsett drivstoffstabilisator. La motoren gå til den stopper for å tømme forgasseren. Fjern og rengjør tennpluggen, og oppbevar maskinen på et tørt, overbygd sted. Skift motoroljen før lagring.

Hva er ryddebredden til SB46?

SB46 har en ryddebredde på 46 cm (18 tommer) og en inntakshøyde på 30 cm (12 tommer), egnet for lett til moderat snøfall.

Kan jeg bruke denne snøkasteren på grus eller ujevnt underlag?

SB46 er designet for asfalterte overflater. På grus, sett sklijernene i en høyere posisjon for å unngå å plukke opp steiner. Juster skraperbladets høyde deretter.

Hvor ofte bør jeg rengjøre snøkasteren?

Etter hver bruk, fjern opphopning av snø og is fra sneglen, impelleren og kasteskurten. Rengjør luftfilteret hver 10. driftstime og bytt det årlig.

Hvor kan jeg få reservedeler til SB46?

Reservedeler som reimer, tennplugger, sneglblad og filtre er tilgjengelige fra Cocraft autoriserte forhandlere eller nettbutikker. Bruk modellnummer SB46 ved bestilling.

Er Cocraft SB46 selv-gående?

Nei, SB46 er en manuell skyve snøkaster. Det krever brukerens innsats for å bevege seg fremover, men pneumatiske dekk gir godt grep på snødekte overflater.

BRUKSANVISNING SB46 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Sikkerhet

Dobbeltisolert for økt sikkerhet.

Følger gjeldende sikkerhetsstandarder.

Les hele bruksanvisningen før bruk.

Generell advarsel om fare. Det kreves spesielle kunnskaper av brukeren.

Hold barn og husdyr på trygg avstand fra maskinen.

Se opp for gjenstander som kan slynges ut. Påse at tilskuere oppholder seg på god avstand.

Når produktet skal kasseres må dette skje i henhold til lokale lover og forskrifter.

Ved usikkerhet, ta kontakt med lokale myndigheter.

Ta ikke hendene inn i utkastet.

Fare – roterende snøskrue.

Fare – fare for elektrisk støt (gjelder maskin med elektrisk starter). Ikke start maskinen med hjelp av 230 V i regn.

• Snøfreserens motor er utstyrt med et overbelastningsvern som stopper motoren när den blir altfor varm. Overbelastningsvernet har ingen tilbakestillingsbryter, men går automatisk tilbake när motoren har avkjølt seg.
• Hvis motoren stopper, så la den avkjøles og slå den deretter på igjen.

Generelle sikkerhetsanbefalinger

• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Det må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap, dersom de ikke har fått instruksjoner om bruken av noen som har ansvaret for deres sikkerhet.
• Les nøye gjennom brukerveiledningen og lær deg alle innstillinger og riktig bruk av snøfreseren.
• La aldri barn eller personer, som ikke har nok kunnskap om produktet, bruke det. Det kan være lokale forskrifter vedr. aldersgrense for bruk av produktet, og disse må følges.
• Husk at det er alltid brukeren/føreren som er ansvarlig for ulykker som er forårsaket av produktet.
• Vær forsiktig så du ikke glir eller faller, særlig når snøfreseren bakker.
• Bruk aldri snøfresen hvis du er påvirket av alkohol eller medisiner. Bruk den heller ikke dersom du er trett eller syk.
• Produktet skal kun repareres av kvalifiserte fagpersoner og kun med originale reservedeler.
• Bruk kun tilbehør som er godkjent av produsent eller forhandler.

Forberedelser

• Kontroller at det området som skal ryddes for snø er fritt for fremmede gjenstander.
• Fjern alle nøkler/serviceverktøy før du starter freseren. Et gjenglemt serviceverktøy på en roterende del kan resultere i personskader.
• Kontroller at alle brytere og knapper går lett og at de går tilbake til utgangsposisjonen når de slippes opp.
• Planlegg på forhånd hvor snøen skal kastes. Dette for å unngå at personer eller ting skades av uønskede gjenstander.
• Bruk ikke snøfreseren uten å være riktig kledd. Bruk passende skotøy, med gode såler, ved glatt føre.
• Service og vedlikehold må kun utføres med motoren avskrudd (dersom ikke bruksanvisningen sier noe annet).
• Bruk alltid vernebriller eller visir når snøfresingen pågår og ved vedlikehold og service av maskinen.
• La snøfreseren tilpasse seg utendørstemperaturen før bruk.

Sikkerhet ved bruk av elektrisk strøm

• Benytt alltid en jordet skjøteledning som er beregnet for bruk utendørs.
• Skjøteledningens støpsel må passe til strømuttaket. Støpselet må ikke endres på. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
• Påse at ikke strømledningen skades. Bær aldri produktet i strømledningen. Trekk heller ikke i strømledningen når stopselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Bruk aldri skadede nett- og/eller skjøteledninger.
• Ikke bruk snøfreseren hvis strømbryteren er skadet eller ute av drift. Påse at den repareres av kvalifiserte fagpersoner før bruk.

Sikkerhetsanbefalinger ved bruk

• Hold hender og føtter unna roterende deler. Pass opp for utkasteråpningen.
• Snøfreseren må ikke brukes til annet enn snøydding.
• Vær forsiktig ved bruk på grusganger, stier og veier. Vær oppmerksom på eventuelle farer og trafikk. Unngå bratte skråninger.
• Vend aldri utkaster mot offentlig vei eller trafikk.
• Stopp motoren umiddelbart hvis snøfreseren treffer en gjenstand. Inspiser deretter freseren grundig. Bruk ikke snøfreseren før ev. skader er retter opp.
• Hvis snøfreseren begynner å vibrere unormalt må den stoppes umiddelbart og årsaken må sjekkes. Vibrasjoner er normalt et tegn på problemer.
• Sikkerhetsanordningene på snøfreseren må ikke fjernes eller settes ut av funksjon.

• Bruk aldri snøfreseren i nærheten av innheininger, biler, vinduer, skråninger etc. uten riktig innstilling på utkastet.

• Hold alltid barn unna området som skal ryddes for snø.
  • Overbelast ikke snøfreseren ved å kjøre den for fort.

• Vær påpasselig ved bakking. Se da bakover etter ev. hinder.
• Vend aldri utkaster mot tilskuere. La aldri noen stå foran snøfreseren.
• Sørg for god sikt og tilfredsstillende belysning.
• Påse at du har god balanse i kroppen og godt grep i styret ved bruk av snøfreseren.
• Bruk aldri snøfreseren på tak.

Spesielle sikkerhetstiltak ved bruk av snøfreser

• Les bruksanvisningen grundig. Sett deg inn i alle regler og forskrifter vedrørende bruk av snøfreseren og forviss deg om at du forstår hvordan den skal brukes. Det er veldig viktig at freseren kan stoppes og skrus av eller sette den i fri.
• Kontroller at snøfreseren er riktig montert og ikke er skadet. Sjekk også at alle brytere o.l. går lett og at de går tilbake til opprinnelige stillinger når de slippes. Hvis snøfreseren er skadet eller ikke helt komplett skal den kompletteres/repareres før bruk.
• Planlegg på forhånd hvor snøen skal kastes. Dette for å unngå at personer eller ting skades av uønskede gjenstander.
• Trekk alltid ut strømkabelen fra strømuttaket hvis innmatningsskrue, skovl eller utkast skal rengjøres for snø. Obs! Bruk passende verktøy (tre- eller plastformål), aldri hendene.
• Forlat aldri produktet uten tilsyn när det er koblet til et strømuttak. Koble strømkabelen fra uttaket og ta ut nøkkelen hvis du forlater freseren ubevoktet.
• Alle eventuelle beskyttelsesanordninger må være hele og riktig montert før freseren tas i bruk.
• Hvis strømkabler skades under bruk må arbeidet avbrytes umiddelbart og produktet kobles fra strømnettet. Erstatt eller reparer kablene før arbeidet gjenopptas.
• Hvis deler skiftes må snøfreseren prøvekjøres og alle funksjoner kontrolleres før snøyddingen startes.
• Trekk alltid kabelen fra strømuttaket, og ta ut nøkkelen før freseren flyttes til ny plass.
• Når snøslyngen brukes må man følge lokale regler og forskrifter med hensyn til lyd og miljø. Husk også å velge riktig tidspunkt for snøyddingsarbeidene slik at det ikke forstyrer omgivelsene.

Forpakningen inneholder

Snøfreseren leveres med følgende utstyr:

• 3 stk. kabelklips
- Sveiv til utkast, øvre og nedre del
- Nøkkel

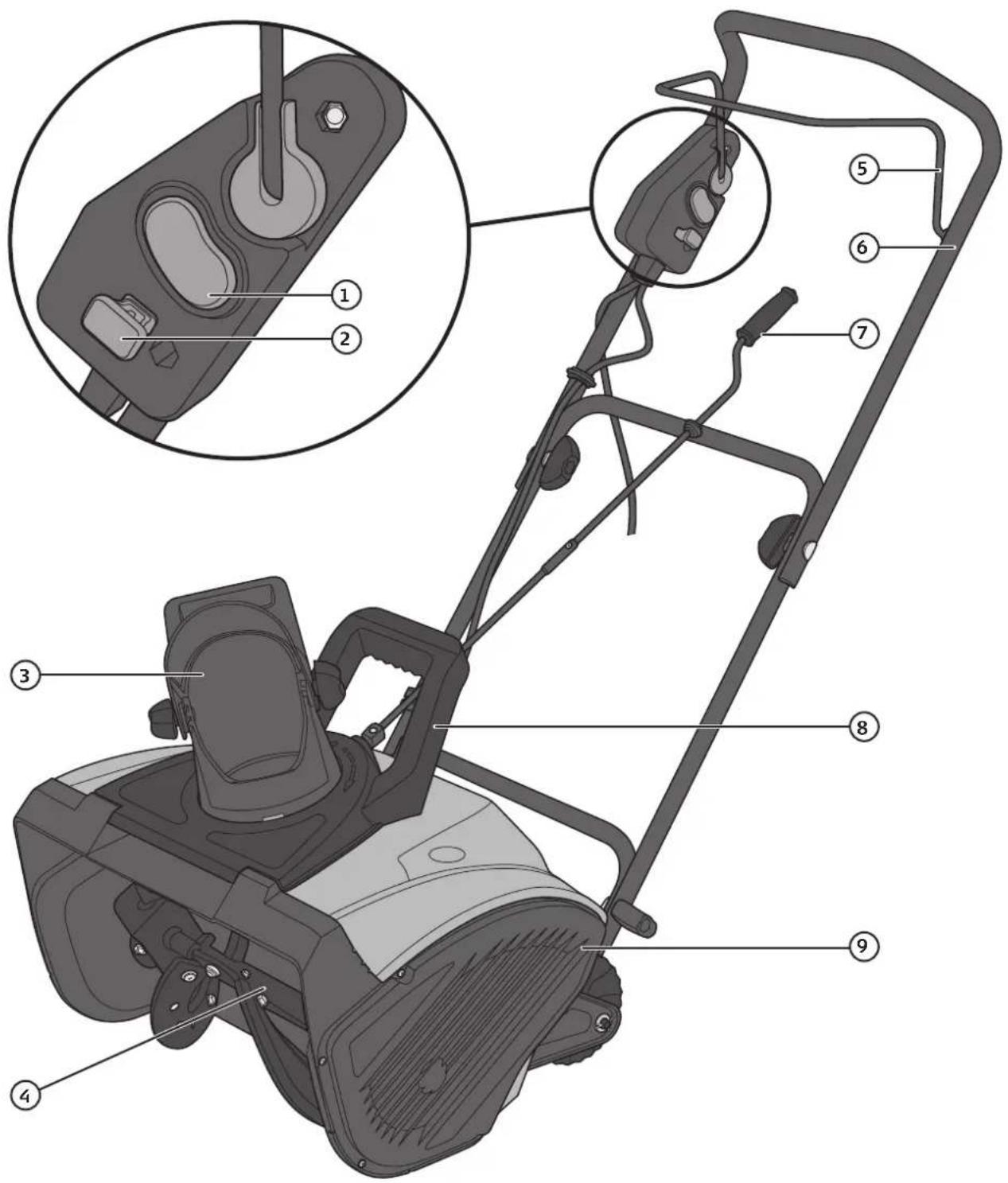

Knapper og funksjoner

1. På/av
2. Nøkkel
3. Utkast

4. Innmatningsskrue med gummiskovler

5. Sikkerhetsbøyle for å starte innmatningsskruen

6. Håndtak
7. Sveiv til utkast
8. Bærehåndtak
9. Beskyttelsesdeksel for drivreim

Montering

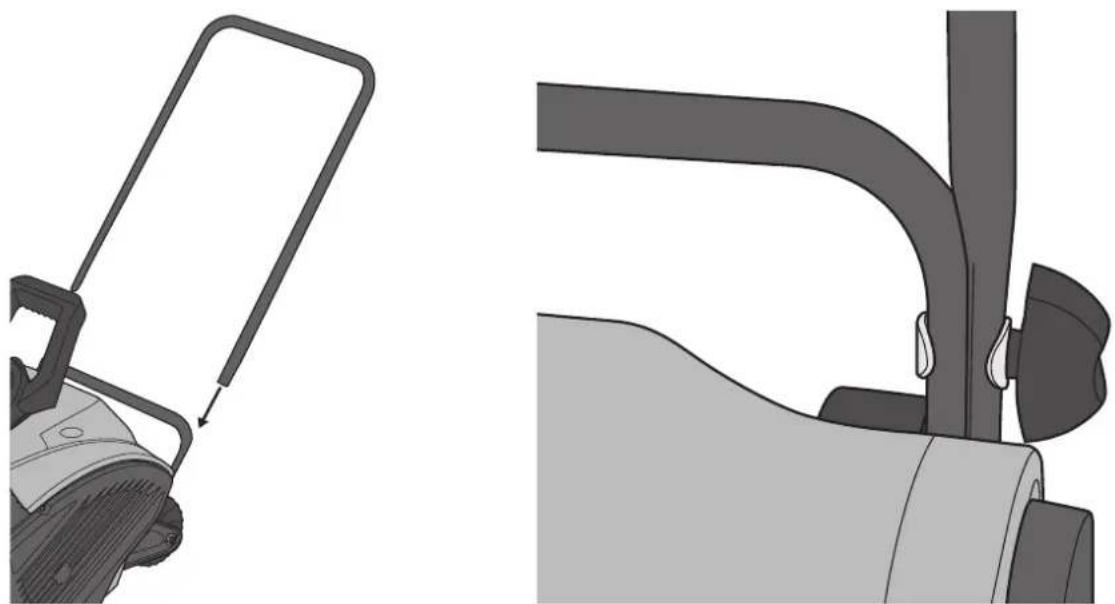

Håndtak

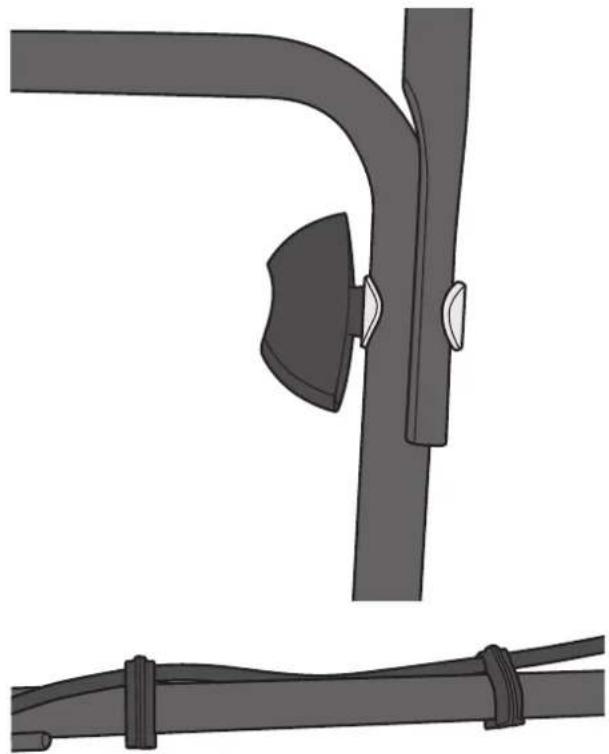

Håndtaket skrus fast med de medfølgende skruedetaljene, som er 4 stk. festebolter, 4 stk. vingemutre og 4 stk. skiver. Skru løs boltene, som ved levering kan være montert på håndtakets deler.

1. Hold håndtakets mellomste del slik at hullene på den passer mot hullene til den nedre delen. Fest med bolter, skiver og vingemutre. Vingemutrene festes på utsiden av håndtaket.

2. Håndtakets øvre del holdes mot mellomdelen slik at hullene stemmer overens. Fest boltene, brikkene og vingemutrene. Vingemutrene festes på innsiden av håndtaket.

3. Fest kablene til håndtaket med to av de medfølgende kabelklipsene.

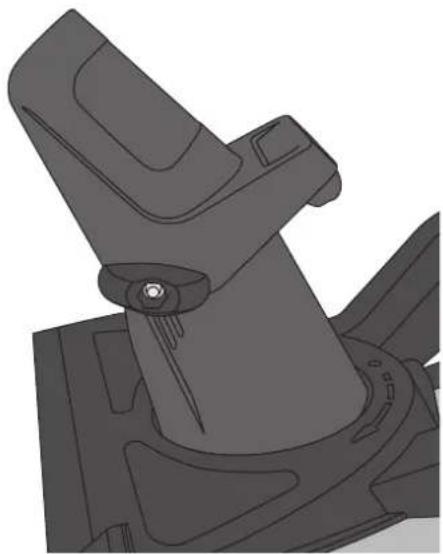

1. Løsne på vingemutrene som holder utkastets øvre del og skyv den opp. Skru vingemutrene ut så langt at overdelen enkelt kan skyves opp.

Obs! Forviss deg om at den øvre delen på utkastet er skjøvet så langt opp at det ikke er noen åpning mellom utkastets øvre og nedre del.

1. Still den øverste delen i ønsket posisjon og lås med vingemutrene.

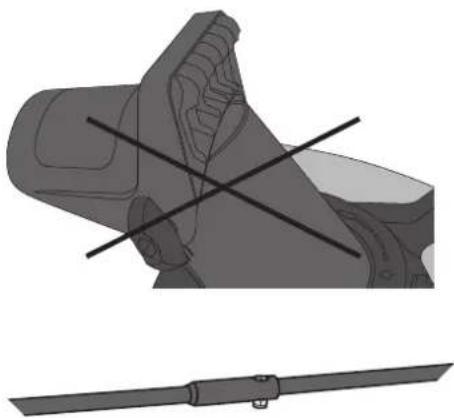

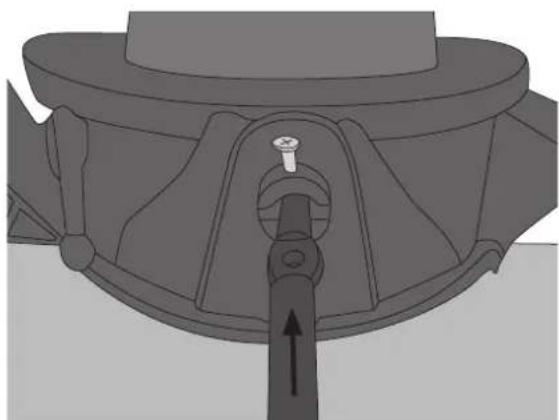

Sveiv til utkast

1. Skyv sveivens øvre og nedre del sammen og lås med medfølgende skrue og låsemutter.

1. Skyv sveiven inn i festet på baksiden av utkastets fot lås med skrue.

1. Monter sveivens øvre feste i hullet som er lengst oppe på håndtakets midtre del.

Bruk

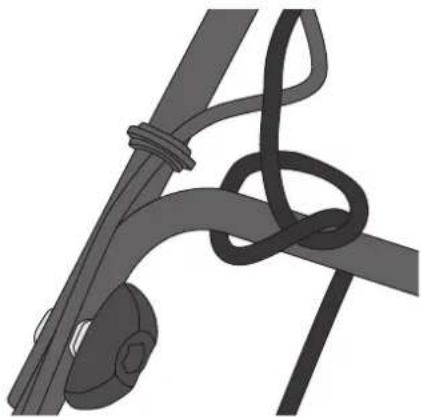

Obs! Fest skjøteledningen til håndtakets midtre del med en løs knute. Dette for å hindre at den trekkes ut mens snøyddingen pågår.

1. Pass på at sikkerhetsbøylen for oppstart av innmatningsskruen ikke er trykket inn og at den står i utgangsposisjon.
2. Sett i nøkkelen. Forviss deg om at den et trykket helt inn.
3. Skjøteledning, som er beregnet til utendørsbruk, kobles til snøfreserens strømledning og til et jordet strømuttak.
4. Trykk og hold inn på/av-knappen.
5. Skyv sikkerhetsbøylen helt inn mot håndtaket for å starte innmatningsskruen. Slipp på/av-knappen.
6. Slipp sikkerhetsbøylen for å stoppe innmatningsskruen.

Stell og vedlikehold

• Før eventuelle justeringer, service og vedlikehold skal utføres må freseren kobles fra strømmen ved at støpselet trekkes ut.
• Kontroller med jevne mellomrom at alle skruer og bolter er trukket til og at snøslyngen er uten skader og fungerer som den skal.
• Pass på at all sikkerhetsmerking er hel og leselig. Skadet/uleselig merking skal erstattes.
• Trekk alltid strømkabelen ut av strømuttaket etter bruk og rengjør innmatningsskruen, skovelhuset og utkastet for snø.
• Snøfreseren skal oppbevares tørt, godt beskyttet og utenfor barns rekkevidde.
• Snøfreserens strømledning skal alltid være koblet fra strømnettet ved oppbevaring/lagring.

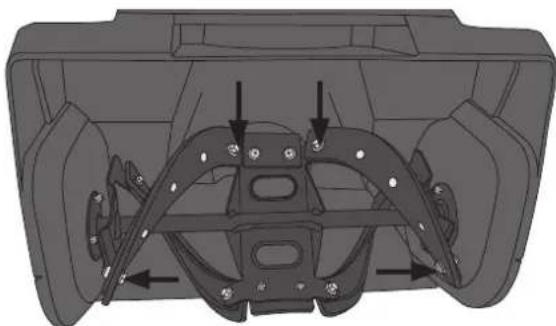

Skifte av gummiskovler på innmatningsskrue

1. Trekk stopselet ut fra strømuttaket.
2. Skru ut festeboltene og ta ut gummiskovlene.
3. Sett de nye skovlene på plass og fest boltene.

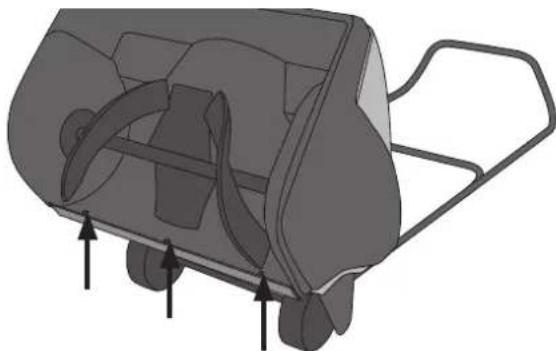

Skifte av skrapeskjær

1. Trekk stopselet ut fra strømuttaket.
2. Trekk håndtaket på freseren ned slik at det hviler på bakken.
3. Skru ut skrapeskjærets festeskruer (3 stk.) og fjern skjæret.
4. Monter det nye skjæret og fest skruene igjen.

1. Trekk stopselet ut fra strømuttaket.

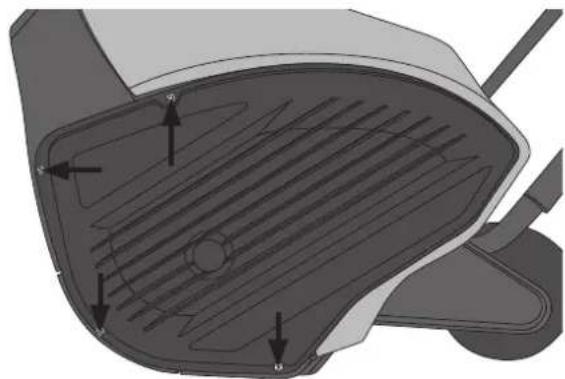

2. Skru av dekselet (4 stk. skruer) som sitter på freserens venstre side sett i freserens kjøreretning.

3. Ta drivreimen ut ved siden av remskiven som driver innmatningsskruen samtidig som skiven dreies framover for å løsne reimen.

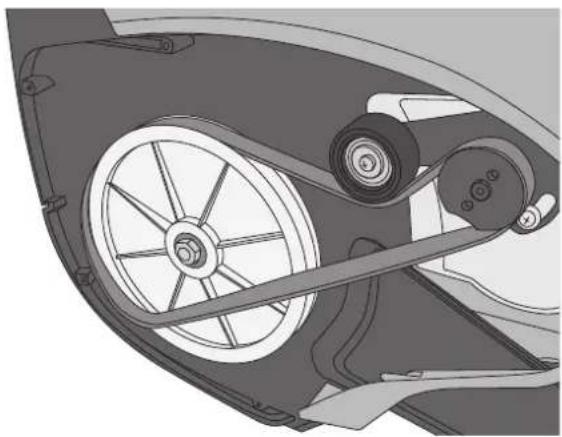

1. Sett den nye reimen på plass som vist på bildet. Drei reimskiven som driver innmatningsskruen til reimen kommer på plass.

2. Monter dekselet og trekk til de 4 skruene.

Snøfreseren starter ikke. • Sjekk at skjøteledningen er hel og koblet riktig.Kontroller at det er strøm i strømuttaket.Er enheten skrudd på?Er sikkerhetsboylen trukket helt inn mot håndtaket?

Snøen slynges ikke ut. • Koble freseren fra strømnettet (trekk ut støpselet) ogkontroller at utkastet er åpent og fritt for snø.

Avfallshändtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Strømtilkobling 230 V AC, 50 Hz

Effekt 1800 W

Turtall 2100 o/min

Kapasitet Maks 200 m²/time

Rydningsbredde 46 cm

Maks snødybde 25 cm

Kastelengde 10 m

Vibrasjon 2.4 m/s ^2 , K = 1.5 m/s ^2
