Tuotetyyppi	Lumilinko
Malli	SB46
Merkki	Cocraft
Tyhjennysleveys	46 cm (18 tuumaa)
Imukorkeus	30 cm (12 tuumaa)
Heittoetäisyys	Jopa 10 metriä
Vaiheiden lukumäärä	Yksivaiheinen
Moottorin tilavuus	196 cc
Voimanlähde	Bensiini
Käynnistysjärjestelmä	Vedonlaukaisin
Käyttötyyppi	Käsityöntö
Pyörätyyppi	Ilmarenkaat
Putken kiertosuunta	Manuaalinen 180 astetta
Mitat (P x L x K)	90 x 55 x 60 cm
Paino	25 kg
Polttoainesäiliön tilavuus	1,0 L
Öljytilavuus	0,5 L
Huolto	Tarkista öljy ennen jokaista käyttöä, puhdista käytön jälkeen, vaihda sytytystulppa vuosittain
Turvaominaisuudet	Moottorijarru, turva-avain, varoitustarrat
Varaosien saatavuus	Saatavana Cocraftilta tai valtuutetuilta jälleenmyyjiltä
Korjattavuus	Kohtalainen; yleiset osat käyttäjän vaihdettavissa
Takuu	2 vuotta

Usein kysytyt kysymykset - SB46 Cocraft

Kuinka käynnistän Cocraft SB46 -lumilingon?

Varmista, että polttoainesäiliö on täytetty tuoreella bensiinillä ja moottoriöljyn määrä on oikea. Käännä turva-avain ON-asentoon, sulje rikastin, jos moottori on kylmä, ja vedä vedonlaukaisinta lujasti. Kun moottori käynnistyy, avaa rikastin vähitellen.

Millaista öljyä SB46:ssa tulisi käyttää?

Käytä SAE 30 tai 10W-30 -moottoriöljyä SB46-lumilingolle. Tarkista öljytaso mittatikulla ennen jokaista käyttöä ja vaihda öljy ensimmäisen 5 tunnin jälkeen, sen jälkeen 25 käyttötunnin välein.

Kuinka säädän putken suuntaa?

Putkea voidaan kiertää manuaalisesti löysäämällä putken nuppia, kääntämällä putki haluttuun suuntaan (jopa 180 astetta) ja kiristämällä nuppi uudelleen tiukasti.

Mitä teen, jos lumilinko ei käynnisty?

Tarkista, että turva-avain on paikallaan. Varmista, että sytytystulpan johto on kytketty. Tarkista, että polttoainetta on säiliössä ja että rikastin on kiinni kylmäkäynnistystä varten. Jos se ei vieläkään käynnisty, tarkista sytytystulppa nokeutumisen varalta ja puhdista tai vaihda se.

Kuinka säilytän lumilingon kauden lopussa?

Tyhjennä polttoainesäiliö tai lisää polttoaineen stabilointiainetta. Käytä moottoria, kunnes se sammuu tyhjentääkseen kaasuttimen. Irrota ja puhdista sytytystulppa, säilytä kone kuivassa, katetussa tilassa. Vaihda moottoriöljy ennen säilytystä.

Mikä on SB46:n tyhjennysleveys?

SB46:n tyhjennysleveys on 46 cm (18 tuumaa) ja imukorkeus 30 cm (12 tuumaa), sopii kevyelle ja kohtalaiselle lumisateelle.

Voinko käyttää tätä lumilinkoa soralla tai epätasaisella alustalla?

SB46 on suunniteltu päällystetyille pinnoille. Soralla aseta luistinkengät korkeampaan asentoon estääksesi kivien nousemisen. Säädä kaavinterän korkeutta vastaavasti.

Kuinka usein minun tulisi puhdistaa lumilinko?

Jokaisen käytön jälkeen poista lumen ja jään kertymä ruuvista, juoksupyörästä ja putkesta. Puhdista ilmansuodatin 10 käyttötunnin välein ja vaihda se vuosittain.

Mistä saan varaosia SB46:lle?

Varaosia, kuten hihnoja, sytytystulppia, ruuviteriä ja suodattimia, on saatavana Cocraftin valtuutetuilta jälleenmyyjiltä tai verkkokaupoista. Käytä mallinumeroa SB46 tilatessasi.

Onko Cocraft SB46 itseliikkuva?

Ei, SB46 on käsityöntöinen lumilinko. Se vaatii käyttäjän työntövoimaa liikkumiseen, mutta ilmarenkaat tarjoavat hyvän pidon lumisilla pinnoilla.

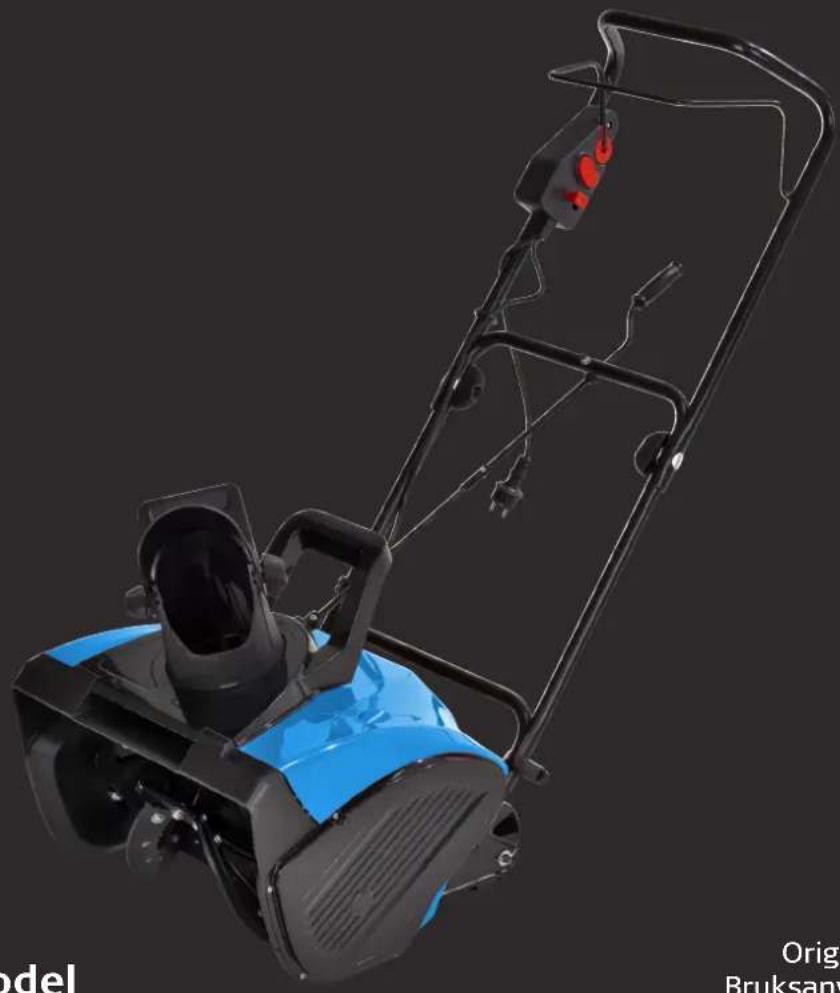

KÄYTTÖOHJE SB46 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Kaksoiseristys lisää turvallisuutta.

Yhteensopiva soveltuvien turvallisuusstandardien kanssa.

Lue koko käyttöohje huolellisesti ennen laitteen ensimmäistä käyttökertaa.

Yleinen turvallisuusvaroitus. Käyttö vaatii erityisosaamista.

Pidä lapset ja eläimet loitolla koneesta.

Varo lentäviä esineitä. Varmista, että sivulliset ovat riittävän kaukana.

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

Älä laita käsiä ulostuloaukkoon.

Vaara – liikkuva lumiruuvi.

Vaara – sähköiskuvaara (koneessa, jossa sähkökäynnistys). Älä käynnistä konetta sateella sähkökäynnistyksen (230 V) avulla.

• Lumilingossa on ylikuormitussuoja, joka sammuttaa moottorin automaattisesti, jos se ylikuumenee. Ylikuormitussuojassa ei ole palautuspainiketta, se toimii jälleen automaattisesti, kun moottori on jäähtynyt.
• Jos moottori pysähtyy, anna sen jäähtyä ennen kuin käynnistät moottorin uudelleen.

Yleisiä turvallisuusohjeita

• Lumilinkoa saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita. Henkilöt, joilla ei ole riittävästi kokemusta ja taitoja, eivät saa käyttää tuotetta ilman turvallisuudesta vastaavan henkilön antamia ohjeita.
• Lue käyttöohjeet huolellisesti läpi. Opettele kaikkien säädinten toiminta ja lumilingon oikeaoppinen käyttö.
• Älä koskaan anna lasten tai sellaisten aikuisten, jotka eivät ole perehtyneet tarpeeksi näihin käyttöohjeisiin, käyttää lumilinkoa. Paikalliset määräykset saattavat sisältää käyttäjän ikää koskevia rajoituksia.
• Muista, että laitteen käyttäjä on aina vastuussa lumilingon aiheuttamista onnettomuuksista.
• Varo ettet liukastu tai kaadu, varsinkaan kun lumilinkoa vedetään taaksepäin.
• Älä koskaan käytä lumilinkoa alkoholin tai lääkkeiden vaikutuksen alaisena. Älä myöskään käytä laitetta, jos olet väsynyt tai sairas.
• Lumilingon saa korjata ainoastaan valtuutetussa huoltoliikkeessä, ja korjaamisessa tulee käyttää ainoastaan alkuperäisiä varaosia.
• Käytä ainoastaan valmistajan tai jälleenmyyjän hyväksymiä tarvikkeita.

Esivalmistelut

• Varmista, että lumesta raivattavalla alueella ei ole irtonaisia ja vieraita esineitä.
• Poista kaikki huoltotyökalut ennen lumilingon käynnistämistä. Liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
• Varmista, että kaikki säätimet liikkuvat kevyesti ja että ne palaavat alkuperäisasentoon, kun ne päästetään.
• Suunnittele ennen työn aloittamista, mihin lumi lingotaan. Näin vähennetään henkilö- ja omaisuusvahinkojen mahdollisuutta.
• Älä koskaan käytä lumilinkoa ilman asianmukaista vaatetusta. Käytä liukkaalle alustalle sopivia jalkineita.
• Älä koskaan huolla laitetta moottorin ollessa päällä (ellei käyttöohje näin nimenomaisesti neuvo).
• Käytä aina suojalaseja tai visiiriä lumilinkoa käyttäessäsi ja huoltaessasi.
• Anna lumilingon sopeutua ulkolämpötilaan ennen käyttöä.

Sähköturvallisuus

• Käytä ulkona aina ulkokäyttöön sopivaa maadoitettua jatkojohtoa.
• Jatkojohdon pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Pistokkeet, joita ei ole muutettu, sekä oikeanlaiset pistorasiat pienentävät sähköiskun vaaraa.
• Käsittele sähköjohtoa varoen. Älä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virta- tai jatko- johtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Älä käytä vioittuneita virta- tai jatkojohtoja.
• Älä käytä lumilinkoa, jos virtakytkin on vioittunut. Virtakytkin tulee korjata valtuutetussa huoltoliikkeessä ennen käyttöä.

Käyttöä koskevia turvallisuusohjeita

• Älä laita käsiä ja jalkoja liikkuvien osien lähelle. Varo aina poistoaukkoa.
  • Lumilingolla saa lingota vain lunta.
• Ole varovainen, kun raivaat lunta sorakäytäviltä, jalkakäytäviltä ja teiltä. Ole tarkkana mahdollisten vaarojen ja liikenteen varalta. Vältä jyrkkää rinteitä.
• Älä koskaan suuntaa linkoussuuntaa tielle tai liikenteeseen.
• Pysäytä moottori välittömästi, jos lumilinko osuu vieraaseen esineeseen. Tutki lumilinko tämän jälkeen tarkasti mahdollisten vaurioiden varalta. Älä käytä lumilinkoa ennen kuin mahdolliset vauriot on korjattu.
• Jos lumilinko alkaa täristä oudosti, pysäytä moottori välittömästi ja selvitä tärinän syy. Tärinä on tavallisesti merkki siitä, että jotain on vialla.
• Älä kytke laitteen turvalaitteita irti tai pois toiminnasta.

• Älä koskaan käytä lumilinkoa aitauksien, autojen, ikkunaruutujen, rinteiden jne. läheisyydessä ilman oikein suunnattua linkoussuuntaa.

• Pidä lapset, eläimet ja muut ulkopuoliset poissa lumesta raivattavalta alueelta.

• Älä ylikuormita lumilinkoa ajamalla sitä liian nopeasti.
• Ole varovainen peruuttaessasi lumilinkoa. Katso taaksepäin ja huomioi mahdolliset esteet.
• Älä koskaan suuntaa linkousta lähistöllä olevia ihmisiä päin. Älä anna kenenkään seisoa lumilingon edessä.
• Älä koskaan käytä lumilinkoa, jos näkyvyys tai valaistus on huono.
• Muista pitää hyvä tasapaino ja pidä kunnolla kiinni ohjaustangosta lumilinkoa käyttäessäsi.
• Älä koskaan käytä lumilinkoa katolla.

Lumilingon turvallisuusohjeita

• Lue käyttöohje huolellisesti. Tutustu huolellisesti kaikkien säädinten toimintaan, ja varmista, että olet ymmärtänyt, kuinka lumilinko toimii ja kuinka sitä tulee käyttää. On erittäin tärkeää, että osaat nopeasti pysäyttää/sammuttaa lumilingon ja vaihtaa sen vapaalle.
• Varmista, että lumilinko on asennettu oikein ja että se on vahingoittumaton. Varmista myös, että kaikki säätimet liikkuvat kevyesti ja palautuvat päästettäessä alkuperäiseen asentoonsa. Jos lumilinko on vahingoittunut tai siitä puuttuu osia, se tulee korjata ja osat tulee asentaa ennen lumilingon käyttöä.
• Suunnittele ennen työn aloittamista, mihin lumi lingotaan. Näin vähennetään henkilö- ja omaisuusvahinkojen mahdollisuutta.
• Irrota virtajohto aina pistorasiasta, jos syöttöruuvi, siipipyörän runko ja/tai ulossyöttöaukko tulee puhdistaa lumesta työskentelyn aikana. Huom! Käytä sopivaa muovista tai puista työkalua, älä poista lunta käsin.
• Älä jätä lumilinkoa ilman valvontaa sen ollessa liitettynä pistorasiaan. Irrota virtajohto pistorasiasta ja poista avain, jos jätät lumilingon ilman valvontaa.
• Kaikkien suojalaitteiden tulee olla ehjiä ja oikein asennettuina ennen lumilingon käyttöönottoa.
• Jos virta- ja/tai jatkojohdot vahingoittuvat käytön aikana, keskeytä työt välittömästi ja irrota johto pistorasiasta. Korvaa tai korjaa vahingoittuneet johdot ennen työn jatkamista.
• Jos lumilingon osia vaihdetaan, lumilinko tulee koekäyttää ja kaikki toiminnot tulee tarkastaa ennen työskentelyn aloittamista.
• Irrota virtajohto aina pistorasiasta ja poista avain ennen lumilingon siirtämistä toiseen paikkaan.
• Lumilingon käytössä tulee noudattaa paikallisia ympäristö- ja melusääntöjä. Käytä lumilinkoa sellaiseen aikaan, että sen käyttö ei häiritse ympäristöä.

Pakkauksen sisältö

Lumilingon mukaan kuuluvat seuraavat tarvikkeet:

• Kolme kaapelikiinnikettä
- Ulossyötön kampi, ylä- ja alaosa
- Avain

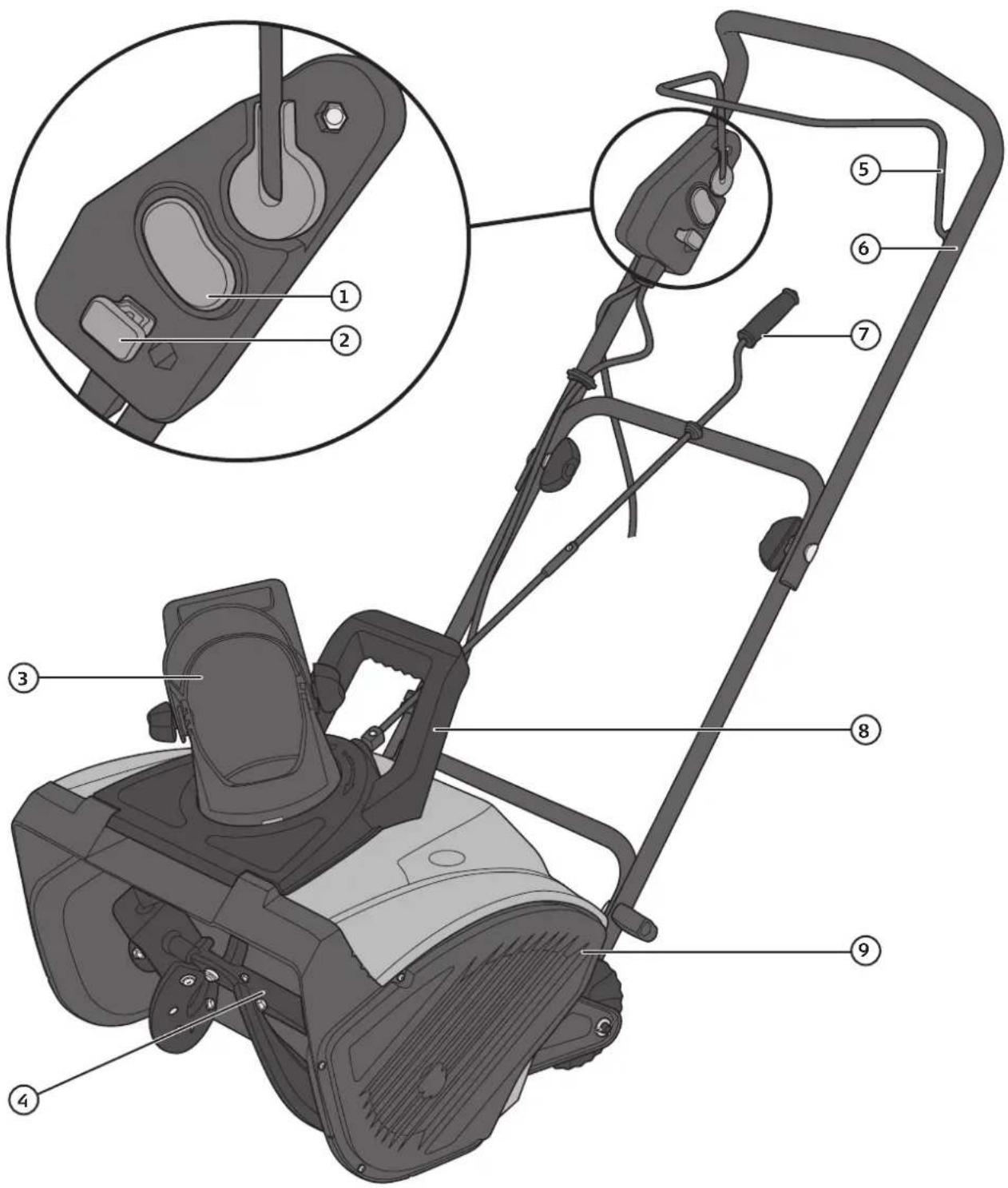

Painikkeet ja toiminnot

1. Virtakytkin
2. Avain
3. Ulossyöttö

4. Syöttöruuvi, jossa kumiset siipipyörät

5. Syöttöruuvin käynnistyksen turvasanka

6. Kahva
7. Ulossyötön kampi
8. Kantokahva
9. Vetohihnan suojakupu

Asennus

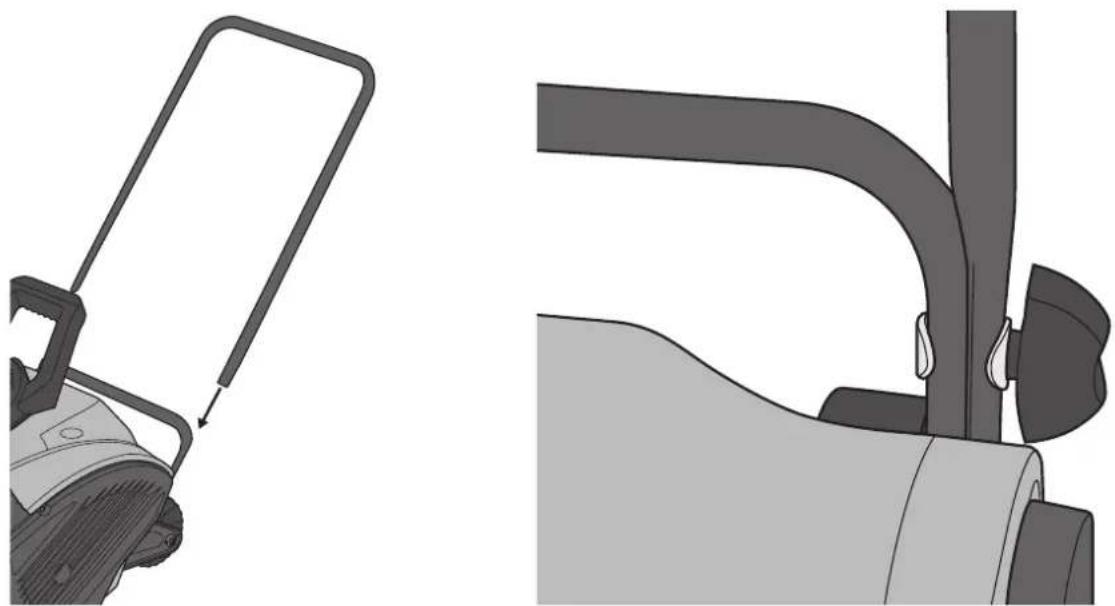

Kahva

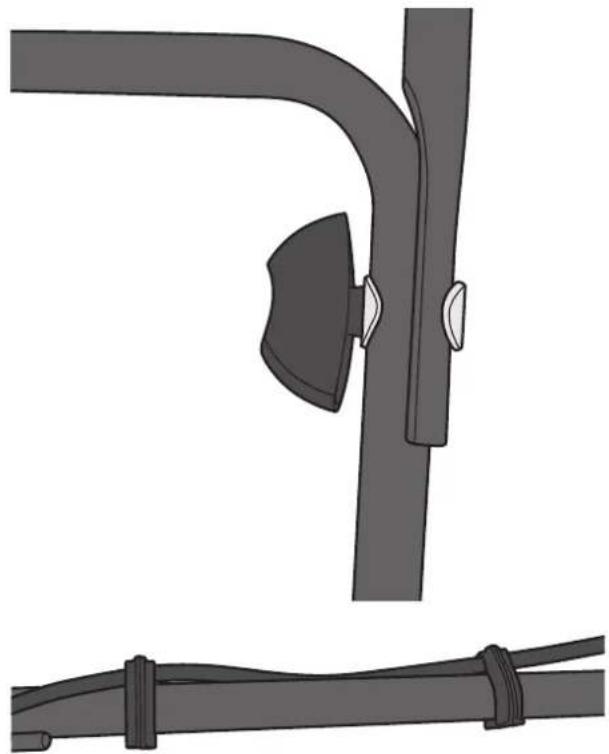

Ruuvaa kahvan osat kiinni käyttäen neljää kiinnityspulttia, siipimuttereita ja aluslaattoja. Avaa tarvittaessa pultit, jotka saattavat olla asennettuina kahvassa jo toimitusvaiheessa.

1. Pidä kiinni kahvan väliosasta siten, että sen reiät sopivat alaosan reikiin. Ruuvaa kiinni pulteilla, aluslaatoilla ja siipimuttereilla. Tässä siipimutterit kiinnitetään kahvan ulkopuolelle.

2. Pidä kahvan yläosaa kohti väliosaa siten, että sen reiät ovat samassa kohdassa kuin väliosan reiät. Ruuvaa kiinni pulteilla, aluslaatoilla ja siipi muttereilla. Tässä siipimutterit kiinnitetään kahvan sisäpuolelle.

3. Kiinnitä kaapeli kahvaan pakkauksen kahdella kaapelikiinnittimellä.

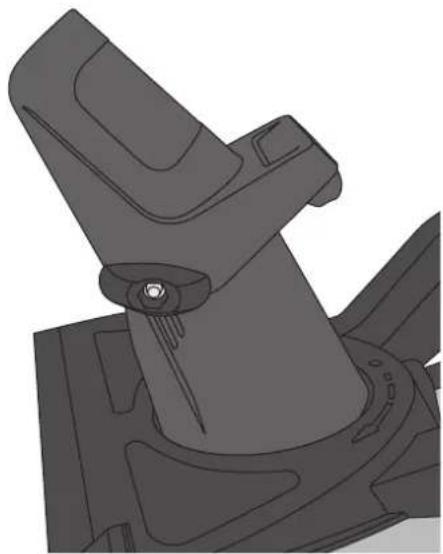

1. Avaa ulossyötön yläosan siipimutterit ja taita osa ylös. Avaa siipimuttereita sen verran, että yläosan saa helposti nostettua ylös.

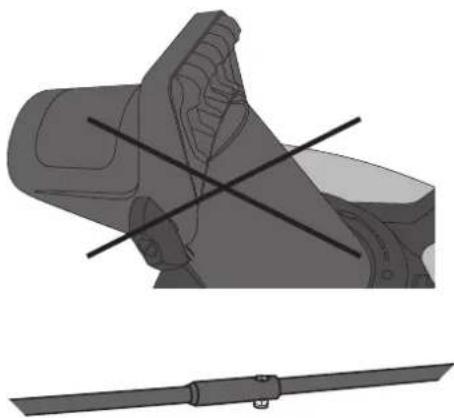

Huom! Varmista, että ulossyötön yläosa on työnnetty ylös niin pitkälle, että ulossyötön ylä- ja alaosan välillä ei ole rakoa.

1. Aseta yläosa haluamaasi asentoon ja lukitse siipimuttereilla.

1. Työnnä kammen ylä- ja alaosat yhteen ja lukitse mukana tulevalla ruuvilla ja lukkomutterilla.

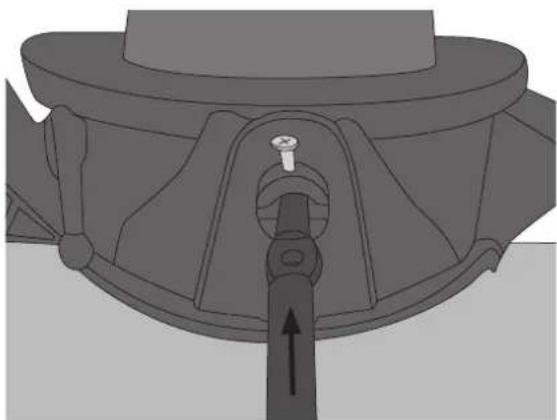

1. Työnnä kampi kiinnikkeeseen ulossyötön jalan takapuolelle ja kiinnitä se ruuvilla.

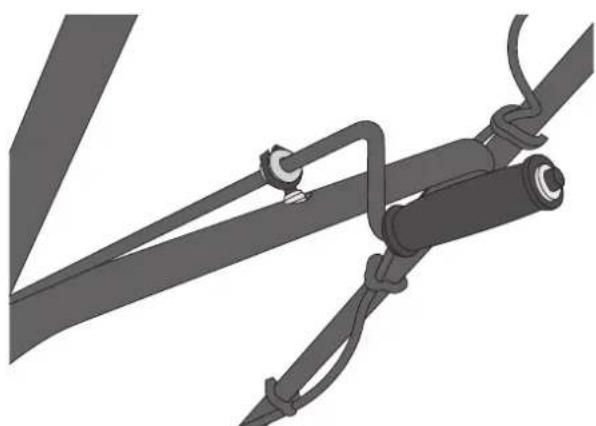

1. Asenna kammen ylempi kiinnitin kahvan väliosan ylimpään reikään.

Käyttö

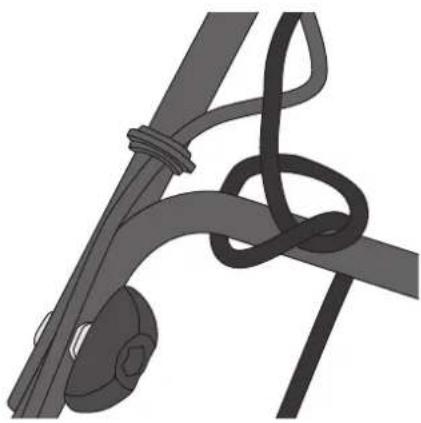

Huom! Solmi jatkojohto löysälle solmulle kahvan väliosaan estääksesi johdon irtoamisen työskentelyn aikana.

1. Varmista, että syöttöruuvin käynnistyksen turvasanka on vapautettuna ja että turvasanka on aloitusasennossa.
2. Laita avain paikoilleen. Varmista, että avain on painettu täysin sisään.
3. Liitä ulkokäyttöön sopiva jatkojohto lumilingon virtajohtoon ja maadoitettuun pistorasiaan.
4. Paina virtakytkintä ja pidä se painettuna.
5. Käynnistä syöttöruuvi vetämällä turvasanka täysin kiinni kahvaan. Päästä virtakytkin.
6. Pysäytä syöttöruuvi päästämällä turvasanka.

Huelto ja ylläpito

• Irrota virtajohto pistorasiasta ennen lumilingon säätöä tai huoltoa.
• Tarkasta säännöllisin väliajoin, että kaikki ruuvit ja pultit ovat kunnolla kiinni ja että lumilinko ei ole vahingoittunut ja että se toimii kunnolla.
• Varmista, että turvamerkinnät ovat ehjät ja lukukelpoiset. Korvaa vahingoittuneet ja lukukelvottomat merkinnät.
• Irrota virtajohto aina pistorasiasta käytön jälkeen ja puhdista lumi pois syöttöruuvista, siipipyörän rungosta ja lumen ulossyötöstä.
• Säilytä lumilinkoa kuivassa ja suojatussa paikassa lasten ulottumattomissa.
• Älä pidä virtajohtoa pistorasiassa lumilingon ollessa säilytyksessä.

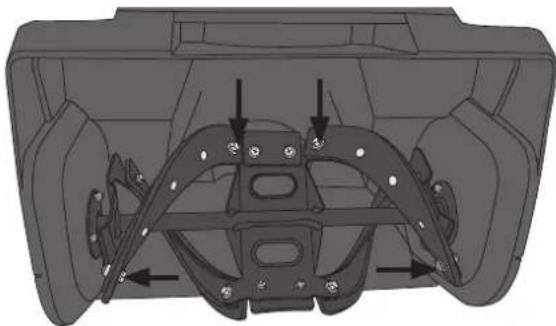

Syöttöruuvin kumisten siipipyörien vaihtaminen

1. Irrota virtajohto pistorasiasta.
2. Avaa kiinnityspultit ja poista kumiset siipipyörät.
3. Vaihda tilalle uudet siipipyörät ja kiinnitä pultit kunnolla.

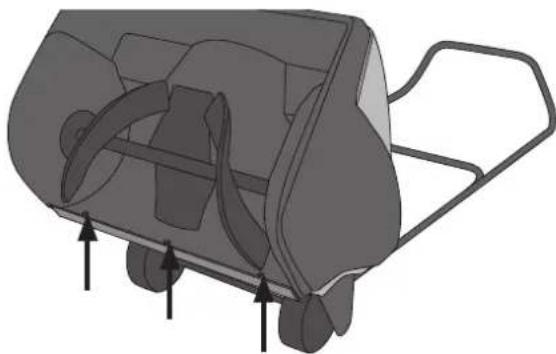

Kaavinterän vaihtaminen

1. Irrota virtajohto pistorasiasta.
2. Laita lumilingon kahva maata vasten.
3. Irrota kaavinterän kolme kiinnitysruuvia ja irrota terä.
4. Asenna uusi terä ja ruuvaa ruuvit takaisin paikoilleen.

1. Irrota virtajohto pistorasiasta.

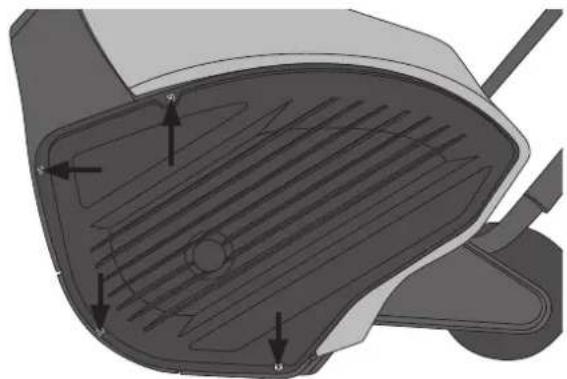

2. Ruuvaa irti suojakuvun neljä ruuvia lumilingon vasemmalta puolelta (hallinta-asennosta katsoen) ja irrota kupu.

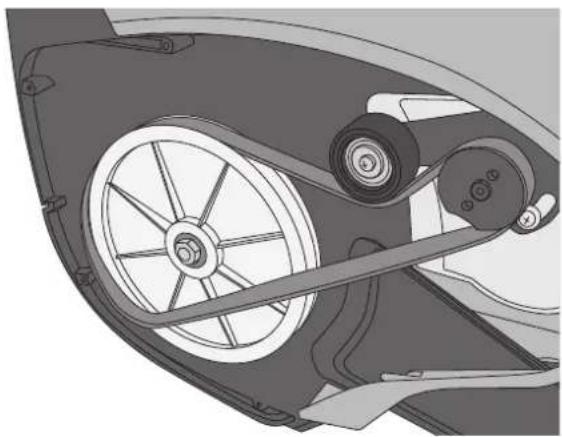

3. Vie vetohihna syöttöruuvia pyörittävän hihnalevyn reunalle, ja kierrä levyä samalla eteenpäin irrottaaksesi hihnan.

1. Laita uusi hihna paikoilleen kuvan osoittamalla tavalla ja kierrä syöttöruuvia pyörittävää hihnalevyä, kunnes hihna menee paikoilleen.

2. Asenna suojakupu ja kiristä neljä ruuvia.

Lumilinko ei käynnisty. • Varmista, että jatkojohto on ehjä ja että se on liitetty oikein.• Tarkasta, että pistorasiassa on virtaa.• Onko virtakytkintä painettu?• Onko turvasanka vedetty täysin kiinni kahvaan?

Lumilingosta ei lennä lunta. • Irrota jatkojohto pistorasiasta ja varmista, että ulossyöttöaukko ei ole tukossa.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkoliitäntä 230 V, 50 Hz

Teho 1800 W

Kierrosluku 2100 kierr./min

Kapasiteetti Maks. 200 m²/tunti

Työstöleveys 46 cm

Lumen maks.paksuus 25 cm

Heittopituus 10 m

Tärinä 2.4 m/s², K = 1.5 m/s²

Schneefräse

Försäkran om överenstämmelse Samsvarerklæring Vakuutus yhdenmukaisuudesta Konformitätserklärung

CLAS OHLSON AB SE-793 85 INSJÖN, SWEDEN

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
