001-180 - Gressklipper Meec Tools - Gratis bruksanvisning og manual

Produkttype	Bensindrevet pleneklipper
Merke	Meec Tools
Modell	001-180
Motorsylindervolum	159 cm³
Motoreffekt	2,1 kW
Motorturtall	2900 min⁻¹
Drivstofftype	Blyfri bensin
Drivstofftank kapasitet	1 L
Oljetype	SAE 30
Oljevolum	0,55 L
Tenningssystem	TCI
Tennpluggtype	QJ19LM (Champion)
Klippebredde	51 cm
Klippehøydeområde	25 – 75 mm
Gressoppsamlerkapasitet	60 L
Nettovekt	33,4 kg
Lydtrykknivå	84 dB(A) (K=3 dB)
Garantert lydeffektnivå	98 dB(A)
Vibrasjonsnivå	6,1 m/s² (K=1,5 m/s²)
Sikkerhetsfunksjoner	Motorstyringsspak, bladbrems, sikkerhetsvern, fjerne tennplugghette før vedlikehold
Vedlikeholdskrav	Regelmessig rengjøring av luftfilter, rengjøring/justering av tennplugg (0,7-0,8 mm), oljeskift etter første 5 timer deretter hver sesong, bladskifte hver 50 timer / 2 år

Ofte stilte spørsmål - 001-180 Meec Tools

Hvordan starter jeg pleneklipperen?

Sørg for at motorstyringsspaken er trykket mot topphåndtaket. For en kald motor, trykk på primerpæren 3-5 ganger. Trekk i startertauet sakte til det tar tak (10-15 cm), og trekk deretter raskt. Når den er startet, trykk på kjørespaken for å aktivere fremoverbevegelse.

Hvordan justerer jeg klippehøyden?

Trekk høydejusteringsspaken mot hjulet og flytt den fremover eller bakover til ønsket posisjon (25-75 mm). Slipp spaken for å låse den på plass.

Hvilken type drivstoff og olje skal jeg bruke?

Bruk blyfri bensin (fersk, ingen oljeblanding). For olje, bruk SAE 30 motorolje med et volum på 0,55 L. Sjekk oljenivået med peilepinnen (ikke skru inn) mellom Min og Max merker.

Hvordan skifter jeg motoroljen?

Varm opp motoren, fjern deretter oljepåfyllingspluggen. Bruk en oljeskiftepumpe for å trekke ut gammel olje. Fyll på ny SAE 30 olje til Max-merket på peilepinnen. Skift etter de første 5 driftstimene og deretter hver sesong.

Hvordan skifter jeg bladet?

Vipp pleneklipperen på siden (oljepåfylling opp). Hold bladet og løsne sekskantskruen (16 mm nøkkel) mot klokken. Fjern skive og blad. Monter nytt blad med krumning mot motoren, stram skruen til 45-50 Nm. Skift blad hver 50. time eller hvert 2. år.

Hvordan rengjør jeg luftfilteret?

Fjern luftfilterdekselet og ta ut filteret. Vask det med varmt vann og mildt vaskemiddel, skyll og la det tørke helt. Monter på nytt eller bytt hvis det er veldig skittent. Rengjør oftere i støvete forhold.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid tunge sko og lange bukser. Ikke bruk i nærheten av barn eller kjæledyr. Ikke fyll drivstoff mens motoren er i gang. Vent til motoren er avkjølt før tanking. Koble fra tennplugghetten før vedlikehold. Ikke vipp pleneklipperen mer enn 90°.

Hvorfor vibrerer pleneklipperen for mye?

Mulige årsaker: løse skrueforbindelser, løse bladholdskruer, eller ubalanserte blader. Kontroller og stram skruer; hvis ubalansert, få et autorisert servicesenter til å bytte bladsettet.

Hvordan bør jeg oppbevare pleneklipperen over lengre tid?

Tøm drivstofftanken (la motoren gå til den er tørr). Skift oljen. Fjern tennpluggen, hell 20 ml ren olje inn i sylinderen, trekk startertauet sakte for å fordele, sett tilbake tennpluggen. Rengjør pleneklipperen og oppbevar den oppreist i et ventilert område utilgjengelig for barn.

Hva er anbefalt gap for tennpluggen?

Tennpluggens elektrodeavstand skal være 0,7 – 0,8 mm. Bruk en følermåler for å justere. Rengjør eller bytt alltid tennpluggen hvis den er skitten.

BRUKSANVISNING 001-180 Meec Tools

Bruksanvisning (Oversettelse av original bruksanvisning) Viktig! Les bruksanvisningen nøye før bruk. Ta vare på den for fremtidig bruk.

PL KOSIARKA

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Med forbehold om endringer.

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

2016-12-20

© Jula AB

1

• Les disse anvisningene nøye, og gjør deg kjent med gressklipperens betjeningsenheter før bruk.
• Ikke la personer som er ukjent med gressklipperen, eller som ikke har lest disse anvisningene, bruke den. Det kan finnes lokale aldersgrenser for bruk.
• Gressklipperen må ikke brukes når det befinner seg andre personer, særlig barn, eller husdyr i nærheten.
• Brukeren er ansvarlig for eventuelle ulykker eller risikoer for andre personer eller eiendom.
• Ikke bruk gressklipperen hvis du er trøtt, syk, opprørt eller påvirket av alkohol, narkotika eller legemidler.
• Det må ikke foretas endringer på gressklipperen.
• Fare for hørselskade. Bruk hørselvern. Brukeren skal ha hørselvern. Dette kan også være aktuelt for andre i omgivelsene.
• Støyende arbeid bør begrenses til bestemte tidsperioder.
• Ta regelmessige pauser. Det kan oppstå vibrasjonsskader hvis man ikke tar tilstrekkelig lange og hyppige pauser.
• Eksponering for vibrasjoner gjennom langvarig bruk av bensindrevne håndredskaper kan gi sirkulasjonsskader.
  • Ikke bruk gressklipperen i uvær.
• Langvarig bruk i kaldt vær har vært knyttet til blodkarskader hos ellers friske personer. Hvis det oppstår symptomer som dovning, smerte, kraftløshet, hevelse, endringer i hudfarge eller mistet følelse i fingre, hender og ledd, må du avslutte bruken av verktøyet og ta kontakt med lege.

Før bruk

- Bruk alltid stødige sko og langbukser när du skal klippe gresset. Bruk ikke gressklipperen uten sko eller med åpne sko.

• Kontroller nøye det området der gressklipperen skal brukes, og fjern gjenstander som kan slynges ut.
• Motoren leveres uten olje og drivstoff. Fyll alltid på drivstoff og motorolje før første gangs bruk. Ikke kjør motoren med for lite olje – fare for alvorlig motorskade.
  • Bruk alltid ren, ny blyfri bensin.
• Vær forsiktig når du håndterer drivstoff – det er svært brannfarlig. Oppbevares utilgjengelig for barn.
• Fyll bare på drivstoff på et godt ventilert sted med motoren slått av. Ikke la gnister eller flammer komme i nærheten, og ikke røyk der det oppbevares bensin eller utføres drivstoffpåfylling. Unngå gjentatt eller langvarig hudkontakt med drivstoff og/eller innånding av drivstoffdamp.
• Bensin er svært antennelig og kan under visse omstendigheter være eksplosiv.
• Drivstoff skal kun oppbevares i godkjent beholder.
• Fyll på drivstoff utendørs. Røyking er forbudt!
• Fyll på drivstoff før motoren startes. Ta aldri av tanklokket eller fyll på drivstoff när motoren er i gang. La motoren kjøle seg ned før du fyller på drivstoff.
• Start ikke gressklipperen hvis du har sølt drivstoff. Flytt gressklipperen bort fra drivstoffsølet før start. Vær forsiktig så ikke bensinsøl antennes. Sett tanklokket og drivstoffbeholderens lokk ordentlig tilbake på plass.
  • Reparer / bytt ut skadde lyddempere.
• Kontroller alltid gressklipperen før bruk for å se at kniver, knivskruer og skjæreenhet ikke er slitte eller skadde.
• På gressklippere med flere kniver kan alle kniver bevege seg när én kniv vris – fare for personskade.

Bruk

• Ikke bruk gressklipperen hvis noen deler mangler eller er skadet. Det medfører fare for alvorlig personskade.
• Maskinen må ikke kjøres på lukkede områder der det kan samle seg skadelig karbonmonoksid.
• Bruk kun gressklipperen i dagslys eller god kunstig belysning.
  • Pass alltid på å ha godt fotfeste på skrånende underlag.
• Kjør forsiktig. Løp aldri med gressklipperen. Vær ekstra forsiktig på ujevnt underlag.
• Klipp på tvers av skråninger, aldri oppover og nedover. Vær svært forsiktig når du endrer retning og i skråninger. Ikke bruk gressklipperen i skråninger med en større helling enn 15°.
• Ikke klipp høyt eller vått gress. Vått gress kan blokkere kniven og oppsamlingssystemet.
  • Vær svært forsiktig når du går bakover eller trekker gressklipperen mot deg.
• Slå av gressklipperen hvis den må vippes for transport over annen overflate enn gress, og hvis den skal transporteres til og fra det området som skal klippes.
• Ikke bruk gressklipperen hvis beskyttelsesanordninger eller deksler er demonterte eller skadet.
• Bruk aldri gressklipperen uten monterte sikkerhetsanordninger, for eksempel utkaststyring og/eller oppsamler.
• Endre ikke innstillingen av turtallsvakten og kjør ikke motoren med for høyt turtall.
• Sett alle betjeningsenheter i fri før motoren startes.
• Start motoren forsiktig i henhold til anvisningene. Hold føttene borte fra kniven.
• Vipp ikke gressklipperen när motoren startes, med mindre gressklipperen må vippes for å kunne startes. Hvis gressklipperen må vippes, skal den ikke

vippes mer enn absolutt nødvendig. Løft den delen som er lengst unna brukeren.

• Stå ikke foran utkaståpningen när motoren startes.
• Hold aldri hender eller føtter nær eller under roterende deler. Hold alltid sikker avstand fra utkaståpningen.
• Gressklipperen må aldri løftes eller bæres mens motoren er i gang.

• Slå av motoren, løsne tenningsplugghetten fra tennpluggen og vent til alle bevegelige deler har stoppet helt i situasjonene nedenfor.

• Før blokkeringer utbedres eller utkastet renses.

• Før kontroll, rengjøring eller annet arbeid på gressklipperen.
• Hvis kniven ble slått mot en gjenstand. Kontroller gressklipperen og reparer eventuelle skader før du bruker den igjen.
• Hvis gressklipperen begynner å vibrere unormalt (kontroller umiddelbart).
• Før du går fra gressklipperen.
• Før påfylling av drivstoff.
• Før transport.

- Reduser gasspådraget og steng eventuelt drivstoffkranen før motoren slås av.

- Ikke utfør noen justeringer mens gressklipperen er i gang.

- Ikke åpne utkastluken hvis motoren er i gang og gressoppsamleren ikke er montert. Gressklipperens kniver kan forårsake alvorlig personskade.

- Under klippingen må du regelmessig slå av gressklipperen og rense kniven og klipperdekselet.

- Ikke bruk hendene eller føttene til å rense kniven og klipperdekselet. Bruk en børste, kost eller et annet egnet redskap.

• Start aldri motoren innendørs eller på et innelukket sted. Avgassene fra motoren inneholder karbonmonoksid, en luktløs og livsfarlig gass – fare for alvorlig personskade og/eller dødsfall. Hold hender, føtter, hår og løstsittende klær borte fra bevegelige deler. Motoren og eksosrøret blir svært varme under bruk – fare for brannskade.
  • Ikke start motoren uten luftfilter.
  • Inspiser kniven før hver gangs bruk.
• Skadet eller sløv kniv påvirker gressklipperens funksjon.

Vedlikehold og oppbevaring

• Vedlikehold som ikke er i tråd med instruksjonene, utgjør en fare for personskade.
• Kontroller at samtlige skrueforbindelser er korrekt strammet for å holde gressklipperen i god stand.
• Oppbevar aldri gressklipperen med drivstoff i tanken på steder med antenningskilder.
  • Gammelt drivstoff skal avhendes i henhold til gjeldende regler.
  • La motoren kjøle seg ned før oppbevaring.
• Hold motor, lyddemper, batterirom og områder der drivstoff oppbevares, frie for fett og gress, mose, løv og lignende – brannfare.
• Kontroller gressoppsamleren, bioklipppluggen og sideutkastet regelmessig for slitasje og skader.
  • Bytt skadde eller slitte deler.
• Eventuell tømming av tanken skal skje utendørs.
• Ikke tøm drivstofftanken i et lukket rom eller i nærheten av ild eller andre antenningskilder. Ikke røyk.

• Bensin og bensindamp er svært antennelig og kan under visse omstendigheter være eksplosivt.

• Feilaktig utførte reparasjoner kan medføre fare for dødsfall, alvorlig personskade og/eller miljøskade.

• Bruk aldri bensin eller antennelig løsemiddel til å rengjøre filteret.
• Hvis kniver eller skruer er slitte eller skadde, skal alltid hele settet byttes ut for å unngå ubalanse.
• Bruk alltid originale reservedeler ved bytte av kniv, knivfeste og knivbolt. Av sikkerhetsgrunner bør kniver slides og monteres av godkjent servicerepresentant eller annen kvalifisert person.
• Bruk alltid vernehansker ved håndtering av gressklipperens kniver.

Bruksområde

• Gressklipperen er beregnet for klipping av gressplener.
• Gressklipperen skal bare brukes til det som den er beregnet for, og i henhold til disse anvisningene. Produsenten er ikke ansvarlig for skader på personer og utstyr som skyldes feil bruk. Brukeren bærer hele ansvaret for denne typen skader på personer og eiendom.
• Emballasjen skal avhendes i henhold til gjeldende regler.
• Gressklipperen må løftes ut av emballasjen av 2 personer. Pass på at det er nok plass til å sette ned gressklipperen. Stå stødig med føttene fra hverandre, bøy knærne og hold ryggen rak under løfting.

SYMBOLER

	ADVARSEL! Les alle anvisninger nøye før bruk for å redusere faren for personskade.
	Fare for personskade som følge av deler som slynges ut. Hold tilstrekkelig avstand.
	Knivene er skarpe. Løsne tennkabelen før vedlikehold/ rengjøring.
	Fyll aldri på drivstoff når motoren er i gang.
	Fare for personskade! Beskyttelsesanordninger må aldri åpnes eller demonteres mens motoren går.
	Bruk vernebriller og hørselvern.
	Varme overflater – fare for brannskade.
	ADVARSEL! Avgassene fra motoren inneholder karbonmonoksid, en luktløs og livsfarlig gass – fare for alvorlig personskade og/eller dødsfall.Start aldri motoren eller la den gå innendørs eller i et lukket rom.
	Garantert lydeffektnivå

TEKNISKE DATA

Sylindervolum	159 cm^3
Effekt 2,1 kW
Motorturtall 2900 min^-1
Oppsamler 60 l
Klippebredde 51 cm
Klippehøyde 25–75 mm
Tenning	TCI
Drivstofftank 1 l
Drivstoff blyfri bensin
Oljevolum 0,55 l
Motorolje	SAE30
Tennpluggtype QJ19LM (Champion)
Nettovekt 33,4 kg
Lydtrykknivå, LpA
84 dB(A), K= 3 dB
Målt lydeffektnivå, LwA
97 dB(A), K= 3 dB
Garantert lydeffektnivå, LwA
98 dB(A), K= 3 dB
Vibrasjonsnivå
6,1 m/s^2 , K= 1,5 m/s^2
Bruk alltid hørselvern!

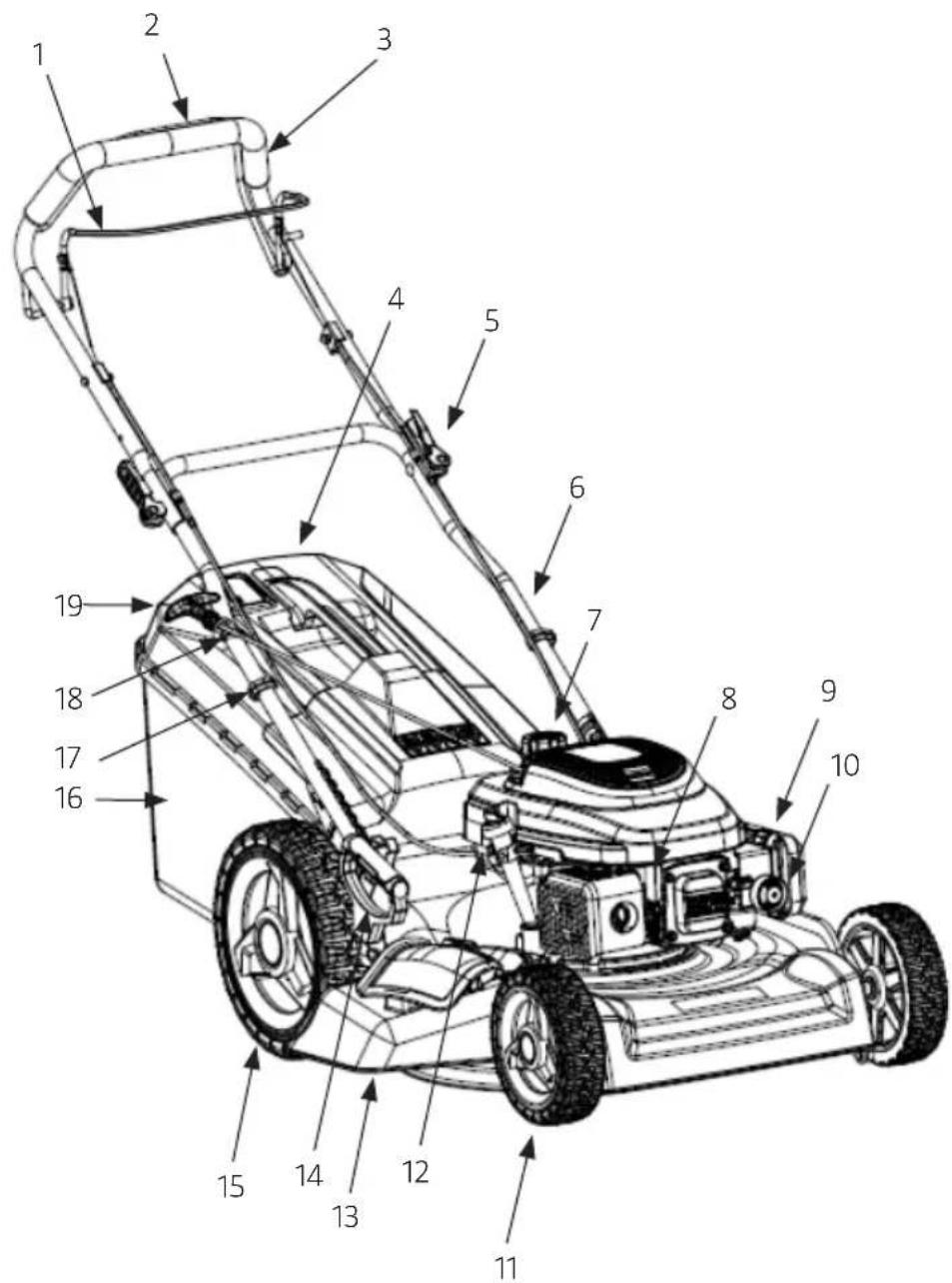

BESKRIVELSE

1. Motorregulering
2. Kjørregulering
3. ∅vre håndtak
4. Utkastluke
5. Eksenterlåser
6. Nedrehåndtak
7. Tanklokk
8. Tennplugghette
9. Luftfilterdeksel
10. Primerpumpe
11. Forhjul
12. Oljepåfyllingsplugg
13. Chassis
14. Spak for klippehøydeinnstilling
15. Bakhjul
16. Gressoppsamler
17. Vaierklemme
18. Styring for startsnor
19. Starthåndtak

BILDE 1

MONTERING

DELER

A. Klipperdeksel med øvre håndtak
B. Håndtak til gressoppsamler
C. Gressoppsamler
D. Sideutkast
E. Bioklipp-plugg
F. Vaierklemmer x 2
G. Nedre håndtak
H. Eksenterlås x 2
I. Vingemuttere M8 x 2 og skruer x 2
J. Tennplugg-nøkkel

BILDE 2

HÅNDTAK

1. Sett spaken for innstilling av klippehøyde til laveste posisjon og monter det nedre håndtaket godt fast på klipperdekselet med vingemuttere M8 og skruene. Kontroller at styringen for startsnoren sitter på høyre side av håndtaket, sett fra kjøreposisjonen bak gressklipperen.
2. Fell ut det øvre håndtaket og lås det på plass med eksenterlåsen.
3. Kontroller at det øvre og nedre håndtaket sitter godt fast i hverandre.

BILDE 3

1. Fest vaieren til motorreguleringen i vaierklemmen.

2. Hold i starchåndtaket og trekk forsiktig ut startsnoren slik at håndtaket går like forbi styringen. Hekt starchåndtaket fast i styringen.

GRESSOPPSAMLER

1. Før det øvre håndtaket inn gjennom sporet i gressoppsamlerens overdel.

2. Fest oppsamlingsnettets gummilister i overdelen.

BILDE 4

1. Fell opp beskyttelsesluken, fjern bioklipp-pluggen og hekt gressoppsamleren på gressklipperen. Sideutkastet skal ikke være montert når gressoppsamleren benyttes.

BILDE 5

1. Fell opp beskyttelsesluken.
2. Trykk begge stiftene inn i hullene slik at bioklipp-pluggen knepper på plass.

BILDE 6

1. Slipp beskyttelsesluken slik at den faller ned og dekker bioklipp-pluggen.

SIDEUTKAST

1. Fell opp sidebeskyttelsesluken med den ene hånden og hekt sideutkastet fast på gressklipperen med den andre. Kontroller at begge krokene er festet på riktig sted.

BILDE 7

Ikke skru inn peilepinnen ved nivåkontroll, bare før den til opp til gjengene.

Kontrollere oljenivået

1. Plasser gressklipperen på et horisontalt underlag med motoren slått av.
2. Skru løs oljepåfyllingspluggen og tørk av peilepinnen.

BILDE 8

1. Sett påfyllingspluggen tilbake på plass med peilepinnen uten å skru igjen.
2. Dra ut peilepinnen igjen og kontroller oljenivået. Oljenivået skal være mellom markeringene Max og Min.

Fylle på olje

1. Fyll på olje hvis oljenivået er i nærheten av eller under Min-markeringen på peilepinnen.
2. Fyll opp til peilepinnens Max-markering. Ikke overfyll. Tørk bort eventuelt oljesøl.
3. Sett tilbake påfyllingspluggen.

DRIVSTOFF

MERK!

- Bensin er en ferskvare. Ikke kjøp mer bensin enn det du bruker på 30 dager. Ikke bland olje i bensinen.

- Ikke fyll på mer enn til underkanten av påfyllingsrøret, slik at drivstoffet kan ekspandere. Ikke overfyll tanken.

1. Rengjør området rundt tanklokket før tanklokket åpnes.
2. Åpne tanklokket og kontroller drivstoffnivået.
3. Fyll på drivstoff hvis nivået er for lavt. Unngå å søle när du fyller på drivstoff. Ikke overfyll. Drivstoffet skal ikke stå opp i påfyllingsrøret.
4. Tørk av eventuelt drivstoffsøl før du starter motoren.
5. Sett tanklokket tilbake på plass og skru det til for hånd.

INNSTILLING AV KLIPPEH∅YDE

1. Trekk spaken mot hjulet og før den fremover eller bakover for å stille inn ønsket klippehøyde.
2. Slipp spaken slik at den stopper i ønsket posisjon.

BILDE 9

GRESSKLIPPING

MERK!

• Ikke bruk den laveste klippehøydeinnstillingen til årets første klipping eller när det er veldig tört. Ikke klipp mer enn 1/3 av gressets høyde.
• Hvis det havner avklippet gress på gressplenen bak gressklipperen, kan det hende at sideutkastet er tett, gressoppsamleren er full eller klipperdekselets underside kan være tett.

Starte

MERK!

- Før motoren startes, prøv motorreguleringen flere ganger for å kontrollere at vaieren løper lett.

• Kontroller før start at kniven er riktig og stabilt montert.

• Kontroller at tenningskabelen er koblet til tennpluggen, at motoroljenivået er korrekt, og at det er bensin i drivstofftanken.

• Still inn ønsket klippehøyde.

• Ved kaldstart eller dersom motoren stopper på grunn av drivstoffmangel; trykk 3–5 ganger på primerpumpen. Hvis motoren er varm, trenger du ikke å bruke primerpumpen.
• Trykk motorreguleringen mot det øvre håndtaket.

BILDE 10

1. Stå bak gressklipperen. Når du skal starte motoren, drar du forsiktig i starchåndtaket til du kjenner motstand (ca. 10-15 cm), og deretter drar du raskt. Hvis motoren ikke starter etter tre forsøk, gjentar du startforsøket fra begynnelsen.
2. La starchåndtaket gå langsomt tilbake til utgangsposisjonen när motoren har startet.
3. Trykk kjørereguleringen mot håndtaket for å begynne å klippe.

BILDE 11

1. Hold godt i det øvre håndtaket, motorreguleringen og kjørereguleringen, og følg etter gressklipperen när den beveger seg fremover.

Stoppe

1. Slipp motorreguleringen. Kontroller at motoren stanser när motorreguleringen slippes.

1. Løft opp utkastluken med den ene hånden, ta gressoppsamlerens håndtak med den andre hånden, og løft ut gressoppsamleren. Når gressoppsamleren

er fjernet, faller utkastluken ned og dekker bioklipp-pluggen.

1. Tøm gressoppsamleren og sett den tilbake på plass.

VEDLIKEHOLD

• Rengjør gressklipperen etter hver gangs bruk, særlig undersiden av klipperdekselet og bladfestet.
• Rengjør utkastet slik at det er fritt for gressrester.
  • Rengjør dekselet og motorens kjøleflenser.
• Rengjør under drivmekanismens deksel minst to ganger per sesong. Skrap bort oppsamlet gress og smuss under dekselet med en sparkelspade eller lignende. Før rengjøring av drivmekanismens deksel tømmer du drivstofftanken og legger gressklipperen på omvendt side fra oljepåfyllingspluggen. Gressklipperen må ikke helles mer enn 90°.

BYTT MOTOROLJE

MERK!

• Bytt motorolje etter de første 5 driftstimene.
• Oljen bør ha romtemperatur under bytting.

• Bytt olje mens motoren er varm.

• Løsne oljepåfyllingspluggen.

• Bruk en oljeskiftpumpe og sug opp den gamle oljen fra oljetanken.
• Fyll på med ny olje ved hjelp av en trakt til peilepinnens Max-markering. Ikke overfyll. Tørk bort eventuelt oljesøl.
• Skru fast oljepåfyllingspluggen.

BYTT/RENGJ∅R TENNPLUGG

1. Fjern tennplugghetten.
2. Løsne tennpluggen med tennpluggnøkkelen.

NO

1. Skru deretter løs tennpluggen for hånd.
2. Rengjør tennpluggens elektrode med en messingbørste eller skift den ut.
3. Juster elektrodeavstanden til 0,7–0,8 mm ved hjelp av et bladmål.
4. Skru tennpluggen forsiktig tilbake for hånd. Når tennpluggen har truffet bunnen, trekker du den til med tennpluggnøkkelen.

BILDE 12

BYTT/RENGJ∅R LUFTFILTER

• Hvis luftfilteret er tett, fungerer motoren dårligere, siden lufttilførselen til forgasseren blir for liten.
• Rengjør luftfilteret oftere hvis luften er støvete.

• Bytt ut filteret hvis det er veldig skittent.

• Løsne filterdekselet og ta ut luftfilteret.

• Vask luftfilteret forsiktig med varmt vann og et mildt rengjøringsmiddel. Skyll luftfilteret med rent vann og la det tørke.
• Sett inn det rengjorte filteret eller et nytt.
• Sett luftfilterdekselet på plass.

BILDE 13

BYTT KNIV

MERK!

• Bytt ut kniven etter 50 driftstimer eller 2 år (det som kommer først), uansett stand.

• Hell gressklipperen litt mot siden med oljepåfyllingshullet. Ikke snu gressklipperen opp-ned.

• Hold fast kniven og løsne sekskantskruen mot klokken med en 16 mm skrunøkkel. Fjern skiven og kniven.

• Sett en ny eller slipt kniv på de to tappene på monteringsflensen og lås på plass med skiven og skruen. Knivens bue skal være vendt mot motoren.

• Kontroller at kniven er korrekt plassert og trekk til skruen til 45–50 Nm. Ikke skru til for hardt.

BILDE 14

VEDLIKEHOLDSSKJEMA

Drifts-timer	Luftfilter Tennplugg Motorolje
12 Rengjør Kontroller Kontroller
24 Rengjør Rengjør Skift
36 Skift Skift Kontroller

OPPBEVARING

KORTVARIG OPPBEVARING

For kortere oppbevaring enn 2 uker kreves det ingen spesielle forberedelser.

1. La motoren kjøles helt ned.
2. Tøm gressoppsamleren.
3. Rengjør gressklipperen i henhold til anvisningene.
4. Oppbevar gressklipperen stående på horisontalt underlag.
5. Gressklipperen skal oppbevares utilgjengelig for barn og andre uvedkommende, og på et godt ventilert sted.

LANGVARIG OPPBEVARING

• For lengre oppbevaring enn 2 uker kreves de fölgende forberedelsene.

• Hvis ikke disse anvisningene følges, kan det hende at gressklipperen ikke starter etter oppbevaring, og den kan trenge ekstra service.

• Tøm tanken med en tømmepumpe, om mulig.

• Kjør motoren til drivstofftanken er tom og motoren stopper på grunn av mangel på drivstoff.

• Bytt olje på slutten av hver sesong (se avsnittet Bytt motorolje).

• Ta løs tennpluggen. Hell 20 ml ren motorolje i sylinderen gjennom tennplugghullet. Dra langsomt i startsnoren flere ganger for å fordele oljen i motoren. Sett tennpluggen tilbake på plass.

• Rengjør gressklipperen i henhold til anvisningene.

• Gressklipperen skal oppbevares utilgjengelig for barn og andre uvedkommende, og på et godt ventilert sted.

TRANSPORT

1. Tøm tanken med en tømmepumpe, om mulig, eller kjør motoren til drivstofftanken er tom og motoren stopper på grunn av mangel på drivstoff.

2. Løsne tennplugghetten fra tennpluggen.

3. Tøm oljetanken mens motoren er varm (se avsnittet Bytt motorolje).

4. Transporter gressklipperen i originalemballasjen om mulig.

FEILS∅KING

Problem Årsak Tiltak
Gressklipperen støyer og vibrerer kraftig.	Løse skrueforbindelser. Kontroller skrueforbindelsene og stram til ved behov.
	Løse bladholderskruer. Kontroller bladholderskruene og stram til ved behov.
	Ubalanserte kniver. La en autorisert servicerepresentant bytte ut knivsettet.
Motoren starter ikke. Tennpluggen er defekt. Skift tennpluggen.
Motoren går ujevnt. Luftfilteret er skittent. Rengjør luftfilteret.
Ujevnt klipperesultat.	Sløve kniver.	Slip alle knivene.
	For lav klippehøyde.	Still inn passende klippehøyde.
Alt gresset havner ikke i oppsamleren.	Slitte kniver.	La en autorisert servicerepresentant bytte ut knivsettet.
	Gressoppsamleren er full.	Tøm oppsamleren.
	Uegnet klippehøyde.	Still inn passende klippehøyde.
	Gresset er vått.	Vent til plenen er tørr.
	Utmatingsåpningen eller dekselet er tilstoppet.	Rengjør utmatingsåpningen/dekselet.
	Undersiden av klipperdekselet er tilstoppet.	Rengjør undersiden av klipperdekselet.

ZASADY BEZPIECZEŃSTWA

bekrefter at konstruksjon og produksjon av dette produktet
