BRUKSANVISNING CH6BI5138B HISENSE

Anslutning av apparaten

Yttre sugpanel (underhåll av panelen)

Demontering:

a. dra panelen (FRAMSIDA) nedåt

Produktet er utviklet for avtrekk av røyk og damp fra matlaging og er kun ment til hjemmebruk.

Følg alle instruksjonene som er oppført i denne håndboken nøye. Vi fraskriver oss ethvert ansvar for uregelmessigheter, skader eller brann forårsaket av produktet som følge av manglende etterfølgelse av instruksjonene i denne håndboken.

Apparatet kan inneha estetiske egenskaper som avviker fra illustrasjonene i denne håndboken, men instruksjonene angående bruk, vedlikehold og installasjon vil fortsatt forbli de samme.

- Det er viktig å ta vare på alle håndbøkene som medfølger produktet, slik at disse kan konsulteres til enhver tid. Sørg for at de følger med produktet hvis det selges eller overføres. • Les instruksjonene nøye. De inneholder viktig informasjon angående installasjon, bruk og sikkerhet. • Kontroller helheten til produktet før installasjonen startes. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger.

MERK

* : deler som er merket med dette symbolet er ekstrautstyr som kun medfølger på visse modeller, eller som ikke medfølger men kan kjøpes separat.

■ SIKKERHET OG FORSKRIFTER

GENERELL SIKKERHET

- Ikke foreta endringer av elektrisk eller mekanisk art på produktet eller avtrekkskanalene. •Før man utfører rengjøring eller vedlikehold må man koble produktet fra strømnettet ved å dra ut støpslet eller eventuelt koble fra hovedbryteren. •For alle installasjoner og vedlikeholdsinngrep må man anvende arbeidshansker. •Apparatet kan anvendes av barn over 8 års alder og av personer med nedsatt fysisk, sanselig eller mental funksjonsevne, samt personer uten erfaring eller med manglende kunnskap, gitt at disse holdes under oppsyn eller har vært gjenstand for opplæring i sikker bruk av apparatet, og innehar forståelse for de farer og risikoer som er forbundet med bruken av dette. •Barn må kontrolleres slik at de ikke leker med produktet. •Rengjøring og vedlikehold må ikke utføres av barn hvis disse ikke holdes under oppsyn. •Lokalet må være utstyrt med en tilstrekkelig ventilasjon når produktet brukes samtidig med andre apparater som forbrenner gass eller andre typer brennstoffer. •Produktet må rengjøres regelmessig både innvendig og utvendig (MINST EN GANG I MÅNEDEN) og alltid i samsvar med det som er blitt uttrykkelig oppgitt i vedlikeholdsinstruksjonene. •Manglende etterfølgelse av standardene for rengjøring av produktet og skifte/rengjøring av filter medfører risiko for antennelser. •Det er strengt

forbudt å tilberede mat med åpne flammer under produktet. • OBS: •Når platetoppen er i bruk kan delene på produktet som er tilgjengelige for brukeren bli varme. • Ikke koble produktet til strømnettet før installasjonen er helt fullført. • Hva angår tekniske og sikkerhetsmessige forholdsregler som må tas i forbindelse med avtrekk av røyk og matos, henvises det til lovgivning og regelverk fra lokale myndigheter. • Luft som trekkes ut må ikke føres i rør som brukes til å tømme røyk fra gassdrevne eller brennstoffbaserte apparater. • Ikke bruk eller etterlat produktet uten tilsyn hvis lampene ikke er korrekt montert. Dette kan medføre risiko for elektriske støt. • Produktet må ALDRI brukes uten risten korrekt montert. • Produktet må ALDRI brukes som hvile- eller kontaktflate hvis dette ikke er uttrykkelig oppgitt.

- For utskifting av lyspærer bes man utelukkende bruke den type lyspære som er gjengitt i delen som tar for seg vedlikehold / lysanlegg i denne håndboken. • Åpne flammer er skadelige for filtrene og kan medføre antennelser. Dette må derfor alltid unngås. • Frityrsteking må gjøres med største forsiktighet, slik at ikke den varme oljen antennes. • Hvis det oppstår tvil bes man kontakte autorisert service eller tilsvarende kvalifisert personell.

INSTALLASJONSSIKKERHET

- Bruk festeskruene som medfølger produktet kun hvis de er egnet for den aktuelle forankringsflaten, eller gå til innkjøp av korrekt type. Av transporthensyn må det kontrolleres at det ikke finnes restmateriale inne i emballasjen (for eksempel poser med skruer, garantibevis, osv.). Disse må eventuelt fjernes og tas vare på. • ADVARSEL: Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer. • Avgassrøret medfølger ikke, men må kjøpes separat. • Diameteren på avtrekksrøret må tilsvare diameteren på koblingsringen. • Når produktet installeres må man forholde seg til høydeangivelsene som er oppgitt i tegningen • Minstehøyde mellom overflaten på platetoppen og ned nederste delen av kjøkkenviften må ikke være mindre enn 50 cm på elektriske versjoner og 65 cm på gass- eller blandingsversjoner. • Hvis installasjonsanvisningene til gassdrevne versjoner oppgir en større avstand må man forholde seg til dette.

⚠ SIKKERHET VED ELEKTRISK TILKOBLING

- Nettspenningen må samsvare med spenningsverdien som er oppgitt på merkeskiltet på innsiden av produktet. • Hvis produktet er utstyrt med strømplugg kobles det til strømuttak som samsvarer med gjeldende standarder og er tilgjengelig også etter installasjon. • Hvis produktet ikke er utstyrt med strømplugg (direkte tilkobling til strømnett) eller pluggen ikke befinner seg på et lett tilgjengelig sted, også etter installasjon, må det settes på en topolet bryter som sikrer fullstendig utkobling tilsvarende

overspenningskategori III, i henhold til installasjonsregler.

OBS! Skifte av forsyningsledningen må utføres av vår autoriserte teknisk kundeservice, eller eventuelt av en person med lignende kvalifikasjoner.

- OBS! Før kretsen kobles til nettstrømmen igjen, må man kontrollere at den fungerer riktig og at forsyningsledningen er riktig montert.

Vær oppmerksom! Ikke bruk med programmeringsenhet, timer, separat fjernkontroll eller enhver annen type enhet som aktiveres automatisk.

■ BRUKSANBEFALINGER

Anbefalinger for korrekt bruk og reduksjon av miljøbelastning: Når man begynner å tilberede mat anbefales det å starte opp apparatet ved laveste hastighet. La det stå på noen minutter også etter at man er ferdig. Man kan øke effekten hvis det skapes store mengder røyk og damp. Bruk booster-funksjonen kun i ekstreme tilfeller. For at luktfjerneren skal fungere optimalt anbefales det å bytte karbonfilter ved behov. For at fettfilter skal beholde sein ytelse må de rengjøres ved behov. For å oppnå optimal ytelse og redusere støynivået bes man bruke maksimal diameter i rørsystemet som er gjengitt i denne håndboken.

KASSERING VED ENDT LIVSSYKLUS

Dette apparatet er blitt merket i samsvar med 2012/19/EC - UK SI 2013 Nr.3113, WEEE-direktivet (Waste Electrical and Electronic Equipment). Ved å se til at dette produktet kasseres på korrekt måte. hjelper brukeren til med å unngå potensielle negative konsekvenser for miljø og helse.

Symbolet på produktet eller på dokumentasjonen som følger med dette, indikerer at det ikke må kastes sammen med vanlig husholdningsavfall, men leveres inn til en miljøstasjon eller returpunkt som tar seg av gjenvinning av elektrisk og elektronisk avfall. Kast apparatet i overensstemmelse med lokale regler for eliminering av avfall. For ytterligere informasjon om behandling og gjenvinning av dette produktet, vennligst ta kontakt med lokale myndigheter, en gjenvinningsstasjon, eller butikken hvor produktet ble kjøpt.

■ FORSKRIFTER

Apparatet er blitt utformet, testet og produsert i henhold til gjeldende sikkerhetsstandarder: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233. Ytelse: EN/IEC 61591, ISO 5167-1, ISO 5167-3, ISO 5168, EN/IEC 60704-1, EN/IEC 60704-2-13, EN/IEC 60704-3, ISO 3741, EN 50564, IEC 62301. EMC: EN 55014-1, CISPR 14-1, EN 55014-2, CISPR 14-2, EN/IEC 61000-3-2, EN/IEC 61000-3-3.

BRUK

Avtrekket kan brukes både med ekstern avtrekksfunksjon eller med filtreringsfunksjon med intern resirkulering.

• Avtrekksversjon:

Damp og matos trekkes ut via et avtrekksrør som er festet til koblingsflensen.

VÄR OPPMERKSOM! Hvis produktet er utstyrt med karbonfilter(e) må disse fjernes.

Koble produktet til rør og avtrekkshull med diameter tilsvarende luftutløpet (koblingsflensen).

Bruk av rør og avtrekkshull med mindre diameter vil føre til en reduksjon av avtrekkskapasiteten og en betraktelig økning av støynivået.

Vi fraskriver oss derfor alt ansvar

• Bruk en rørkanal som er så kort som mulig.
• Bruk en rørkanal med så få bøyer som mulig (maksimal curve: 90°).
• Man må ikke ha variasjoner i tverrsnittet.

- Filterversjon:

Luften som trekkes ut vil avfettes og fjernes for lukt før den sendes tilbake i rommet. For å bruke produktet i denne versjonen må det installeres et ekstra filtreringssystem med aktivt karbon.

■ MONTERING F∅R INSTALLASJON

• Kontroller at størrelsen på produktet man har kjøpt er egnet for stedet hvor det ønskes installert.
• Fjern filtrene med aktivt karbon hvis dette medfølger (se også det relevante avsnittet).
• Disse må settes tilbake på plass hvis produktet skal brukes i filtreringsversjon.
• Hvis det finnes panel(er) og/eller vegger og/eller sideskap, må man kontrollere at det er tilstrekkelig plass for installering av produktet og at man har enkel tilgang til betjeningspanelet.
• Produktet er utstyrt med et hengsel som passer til de fleste typer vegger/tak. Det er uansett nødvendig å kontakte en kvalifisert tekniker som kan kontrollere at materialene er egnet for den aktuelle typen vegg/tak. Veggen/taket må være robust nok til å holde vekten til avtrekkshetten.

■ DRIFTSFUNKSJON

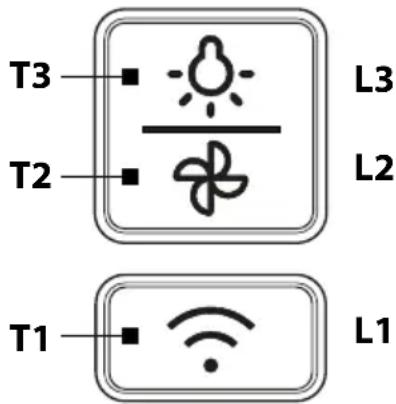

KONTROLLPANEL

T3 L3 T2 L2 T1 L1

T1= WiFi- og Bluetooth-tast

OBS! For å hjelpe til med å telle pipene, markeres sekundene for hver prosedyre/konfigurasjon som er aktivert.

T2= Avtrekkshastighet (effekt) kontrolltast:1, 2, 3, 4 intensiv.

• 1. hastighet led L2 grønn
• 1. hastighet led L2 Gul
• 1. hastighet led L2 blå
• 1. intensiv hastighet led L2 blinker rødt

Merknad: Intensiv hastighet har en varighet på cirka 5 minutter, hvoretter 3. hastighet vil stilles inn automatisk.

T3= Lys PÅ/AV-tast

Filter tilstoppet

Hetten varsler hver gang det må utføres filterbytte:

Fettfilteralarm (hver 40. times bruk):

Etter at filtrene er blitt vedlikeholdt må det foretas en tilbakestilling av fettfilterets metningsindikator.

Luktfilter med aktiv karbon (hver 160. times bruk):

• T1 ON og T2+T3 blinkende, rød farge i 3 sekunder när motoren slås på
• T1 ON T2+T3 blinkende, rød farge i 30 sekunder när motoren slås av.

Etter at filtrene er blitt vedlikeholdt må det foretas en tilbakestilling av metningsindikatoren til filter med aktivt karbon.

Reset av filter

Etter vedlikehold av filtrene holder man inne tasten T1 og T3, led L1, L2 og L3 blinker kort i rødt før de slår seg helt av.

Aktivering av varsel for tilstoppet luktfilter

Denne er normalt deaktivert. For å aktivere den, gjør man som følger:

Med hetten avslått holder man inne tastene T1 og T2 samtidig. Først slår L1 seg på, og deretter L2 og L3. Når man slipper opp tastene vil L2 og L3 blinke kort for å vise at aktivering er blitt utført.

Deaktivering av metningsvarsel for karbonfilter: gjenta operasjonen gjengitt nedenfor. Først tennes lampene L1, L2 og L3, deretter kun L1. Når tastene slippes opp vil lampene L1, L2 og L3 tennes på nytt for å vise at deaktivering er blitt utført.

- Tilleggsfunksjoner som bare kan aktiveres med appen ConnectLife

For å aktivere/deaktivere funksjonene CLEAN AIR (REN LUFT) og AUTOMATISK TIDSSTYRT STOPP (Timer) må man følge anvisningene i appen ConnectLife.

Funksjonen CLEAN AIR (REN LUFT) lar deg ventilere kjøkkenet i opptil 24 timer ved ønsket hastighet.

Det vil være mulig å stille inn avtrekkshastigheten, stille inn minuttene for hver syklus (når den er PÅ går syklusen fra minimum 5 minutter til maksimum 10 minutter) og minuttene med avbrudd mellom en syklus og en annen, samt antall timer, via appen ConnectLife.

Når funksjonen Clean Air er aktiv, blinker lysdioden for innstilt hastighet sakte.

Etter at den innstilte tiden er gått, slukkes motoren og indikatorlampen.

OBS! Funksjonen CLEAN AIR (REN LUFT) fungerer ikke med Intensiv-hastigheten aktivert.

- TIDSSTYRT AUTOMATISK STOPP (Timer)

Via appen ConnectLife er det mulig å programmere forsinket stopp av ventilatoren til maksimalt 30 minutter.

Når funksjonen Timer er aktiv, blinker led-lampen for innstilt hastighet raskt.

Etter at den innstilte tiden er gått, slukker motoren og indikatorlampene.

OBS! Funksjonen TIDSSTYRT AUTOMATISK STOPP (Timer) fungerer ikke med Intensiv-hastigheten aktivert.

ConnectLife er en plattform for smarte hjem som kobler sammen mennesker, enheter og tjenester.

ConnectLife-appen inneholder avanserte digitale tjenester og bekymringsløse løsninger, som lar brukerne overvåke og kontrollere apparater, motta varsler fra en smarttelefon og oppdatere programvare (støttede funksjoner kan variere avhengig av apparatet og regionen/landet du befinner deg i).

For å koble til smartenheten din trenger du et Wi-Fi-

Hvis du vil laste ned ConnectLife-appen, skanner du QR-koden eller søker etter ConnectLife i appbutikken du selv foretrekker.

1. Installer ConnectLife-programmet og opprett en konto.
2. Gå til menyen "Legg til enhet" i ConnectLife-appen, og velg riktig enhetstype. Skann deretter QR-koden (som finnes på apparatets merkeskilt. Du kan også skrive inn AUID/MV-nummeret manuelt).
3. Programmet vil veilede deg gjennom hele prosessen med å koble enheten til smarttelefonen.
4. Etter en vellykket tilkobling kan apparatet fjernstyres via mobilappen.

■ STYRING AV WI-FI

Aktivering av Wi-Fi-modulen

• Slå på ventilatoren.
• Trykk og hold inne Wi-Fi-tasten (T1) på ventilatoren i 3 sekunder for å aktivere Wi-Fi-modulen.

Tilkobling av apparatet

• Trykk og hold inne Wi-Fi-tasten (T1) på ventilatoren i 6 sekunder for å aktivere tilkoblingskonfigurasjonen.
• Skann den vedlagte QR-koden, som vises på apparatets merkeskilt.

MERK: For ytterligere innstillinger, følg instruksjonene i ConnectLife-appen.

Koble til andre brukere

• Trykk og hold inne Wi-Fi-tasten (T1) på ventilatoren i 9 sekunder for å koble til en annen bruker.
• Når tilkoblingen er opprettet, tennes Wi-Fi-symbolet helt og slutter å blinke. Enheten er nå koblet til appen.

MERK: Følg instruksjonene i ConnectLife-appen for å fortsette konfigurasjonen.

Fjerner alle påloggede brukere

• Slå på ventilatoren.
• Trykk og hold inne Wi-Fi-tasten (T1) i 12 sekunder for å fjerne alle tilkoblede brukere fra ConnectLife-appen.

MERK: Når frakoblingsprosessen utføres, kobles apparatet fra ConnectLife og platetoppen. For å koble til platetoppen eller ConnectLife igjen, må du gjenta tilknytningsprosedyren. Passordet og alle andre innstillinger som er konfigurert i ConnectLife-appen, tilbakestilles og må konfigureres på nytt.

Slå av Wi-Fi-modulen

• Slå på ventilatoren.
• Trykk og hold inne Wi-Fi-tasten (T1) på ventilatoren i 15 sekunder for å deaktivere Wi-Fi-modulen.

Statustabell Wi-Fi

LED L1 WiFi-status
Hvit knappelampe Wi-Fi venter på tilknytning.
Hvit knappelampe	Angi påloggingsinformasjon for konfigurasjon av ruter (parkobling).
Hvit knappelampe Wi-Fi-modul ikke oppdaget.
Lampe lyser uavbrutt	Ruter og Wi-Fi koblet til sky
Svak hvitt lys tent Wi-Fi avslått

■ TILKOBLING AV EN EKSTERN PLATETOPP - "PLATETOPP MED VENTILATOR"

Et tilkoblet apparat lar deg koble til en ekstern induksjonstopp. Med tilkoblingen vil ventilatoren tilpasse sin drift til stekeparametrene til induksjonstoppen. Den intelligente algoritmen som brukes av enhetene overvåker stekeintensiteten til platetoppen nøyaktig, og velger effekten til ventilatoren basert på tilgjengelig data.

Tilknytning av ventilator og platetopp

Følg trinnene nedenfor for å starte tilknytningen mellom ventilatoren og induksjonstoppen. Start samtidig tilknytningen på induksjonstoppen (for detaljer, se bruksanvisningen til platetoppen).

• Slå på ventilatoren.
• Trykk og hold inne Wi-Fi-tasten (T1) på ventilatoren i 3 sekunder for å aktivere Wi-Fi-modulen.
• Før du bruker funksjonen "fra platetopp til ventilator" for første gang, må du oppdatere ventilatoren via ConnectLife-appen.
• Trykk og hold Wi-Fi-tasten (T1) på ventilatoren inne i 9 sekunder for å starte tilknytningsprosedyren.

Koble ventilatoren fra platetoppen

• Slå på ventilatoren.
• Trykk og hold inne WiFi-tasten (T1) i 12 sekunder for å koble ventilatoren fra platetoppen.

MERK: Når du utfører frakoblingsprosessen, kobles apparatet fra platetoppen og ConnectLife. For å koble til platetoppen eller ConnectLife igjen, må du gjenta tilknytningsprosedyren. Passordet og alle andre innstillinger som er konfigurert i ConnectLife-appen, tilbakestilles og må konfigureres på nytt.

INFORMASJON

Hvis du slår av apparatet uten å ha koblet det fra induksjonstoppen, kobles ventilatoren og induksjonstoppen automatisk til når en ny tilberedning starter.

Statustabell Bluetooth

LED L7 Bluetooth-status
Hvit knappelampe	Bluetooth aktiv.
Hvit knappelampe	Ventilatoren og platetoppen venter på å bli tilknyttet.
Hvit knappelampe	Søker etter platetoppen .
Oransje knappelys	Tilkobling av ventilator og platetopp mislyktes.
Lampe lyser uavbrutt	Platetopp og ventilator parkoblet.
Svak hvitt lys tent	Bluetooth avslått.

■ VEDLIKEHOLDSADVARSLER

• Rengjøring: I forbindelse med rengjøring må man kun bruke en fuktig klut med skånsomt vaskemiddel. Ikke bruk instrumenter eller annet vaskeutstyr til rengjøring.
• Ikke bruk slipende produkter. IKKE BRUK SPRIT!

For vedlikehold av dette produktet henvises det til bildene på slutten av installasjonen avmerket med dette symbolet.

Iter: Fettfilteret i metall må rengjøres en

gang i måneden med skånsomme vaskemidler, gjøres manuelt, eller i oppvaskmaskin ved lav temperatur eller kort syklus. For å demontere fettfilteret må man dra i den fjærbelastede spaken.

- Fettfilteret absorberer fettpartiklene som kommer fra stekingen. Hvis det brukes oppvaskmaskin kan det hende at fettfilteret i metall mister fargen. Dette betyr dog ikke at filteret mister sine egenskaper.

Karbonfilter (kun for filtreringsversjon):

Filterpatronen må skiftes ut minst hver fjerde måned. Den kan IKKE renses eller regenereres. Som forklart i tegningsdelen: Fjern fettfiltrene, sett inn karbonfilter på hver side og fest til produktet igjen. Sett fettfiltrene på plass.

- Karbonfilteret absorberer vond lukt som kommer fra

stekingen. • Karbonfilteret mettes etter en lang- eller kortvarig bruk avhengig av type kjøkken og regelmessigheten i rengjøringen av fettfilteret.

filtreringsversjon):

Karbonfilteret kan renses hver andre måned, eller når varselsystemet for filtermetning (hvis slikt system finnes på den aktuelle modellen) oppgir at dette er nødvendig. Som vist i tegningsdelen: Fjern fettfiltrene, karbonfilteret og skyll i varmt vann og rengjøringsmidler eller i oppvaskmaskin ved 65°C (ved bruk av oppvaskmaskin må man foreta en komplett syklus uten annet innhold). Tøm ut vannet uten å ødelegge filteret og legg det deretter i ovnen i 10 minutter ved 100°C slik at det tørkes fullstendig. Sett fettfiltrene på plass.

Skift ut matten hvert 3. år og hver gang duken skades.

Perimeteravtrekkspanel (vedlikehold av panel)

Demontering:

a: dra panelet (FREMRE DEL) hardt nedover

b: løsne fra det bakre hengslet.

Rengjøring: Avtrekkspanelet må rengjøres manuelt med ikke-etsende vaskemidler.

Montering: Panelet må festes både i for- og bakkant (ved hjelp av magnet).

OBS! Kontroller alltid at panelet er godt festet i sin posisjon.

Belysning

- Lysanlegget er basert på LED-teknologi. LED-lamper gir optimal belysning med opptil 10 ganger lengre varighet i forhold til tradisjonelle lyspærer og gjør det mulig å oppnå 90% strømbesparelse.

- Lysanlegg : Lysanlegget kan ikke skiftes ut av brukeren. Hvis det oppstår feilfunksjoner bes man kontakte kundeservice.
