MANUALE UTENTE CH6BI5138B HISENSE

Il prodotto è concepito per l'aspirazione dei fumi e vapori della cottura ed è destinato al solo uso domestico.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati al prodotto derivati dall'inosservanza delle istruzioni riportate in questo manuale.

L'apparecchio potrebbe avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

- È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. • Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. • Verificare l'integrità del prodotto prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

NOTE

* : i particolari contrassegnati con questo simbolo sono accessori opzionali forniti solo in alcuni modelli o particolari non fornibili, ma acquistabili.

■ SICUREZZA E NORMATIVE

SICUREZZA GENERALE

•Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. •Prima di qualsiasi operazione di pulizia o manutenzione, disinserire il prodotto dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. •Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. • Il prodotto può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. • I bambini devono essere controllati affinché non giochi con il prodotto. • La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. •Il locale deve disporre di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. •Il prodotto va frequentemente pulito sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. •L'inosservanza delle norme di pulizia del prodotto e della sostituzione/pulizia dei filtri comporta rischi di incendi. • E' severamente vietato fare cibi alla fiamma sotto il prodotto.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili del prodotto possono diventare calde. Non collegare il prodotto alla rete elettrica finché l'installazione non è totalmente completata. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. Non utilizzare o lasciare il prodotto privo di lampade correttamente montate per possibile rischio di scossa elettrica. Il prodotto non va MAI utilizzato senza griglia correttamente montata. Il prodotto non va MAI utilizzato come piano di appoggio a meno che non sia espressamente indicato.

- Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sistema di illuminazione di questo manuale. • L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. • La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco. • In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

⚠ SICUREZZA PER L'INSTALLAZIONE

- Utilizzare le viti di fissaggio in dotazione con il prodotto solo se idonee con la superficie, altrimenti acquistarne del tipo corretto. Verificare che all'interno del prodotto non via sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc.), eventualmente va tolto e conservato. • AVVERTIMENTO: La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. • Il tubo di evacuazione non è fornito e va acquistato. • Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. • Per l'installazione del prodotto sul piano cottura attenersi all'altezza indicata nei disegni • La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. • Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

- La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno del prodotto. Se provvisto di spina allacciare il prodotto ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvisto di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione

completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. • Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

- Attenzione! Prima di ricollegare il circuito all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di alimentazione sia stato montato correttamente.

Attenzione! Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

■ SUGGERIMENTI DI UTILIZZO

Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto. L'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

NORMATIVE

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

UTILIZZO

Il sistema di aspirazione può essere utilizzato in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

- Versione Aspirante:

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE! Se il prodotto è provvisto di filtro/i a carbone, questo/i deve/devono essere rimosso/i.

Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

• Usare un condotto lungo il minimo indispensabile.
• Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).
• Evitare cambiamenti drastici di sezione del condotto.

- Versione Filtrante:

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare il prodotto in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

■ MONTAGGIO PRIMA ISTALLAZIONE

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo).
• Questo/i va/nno rimontato/i solo se si vuole utilizzare il prodotto in versione filtrante.
• Nel caso della presenza di pannelli e/o pareti e/o pensili laterali, verificare che ci sia spazio sufficiente per installare il prodotto e che sia sempre possibile accedere al pannello comandi con facilità.
• Il prodotto è dotato di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

■ FUNZIONAMENTO

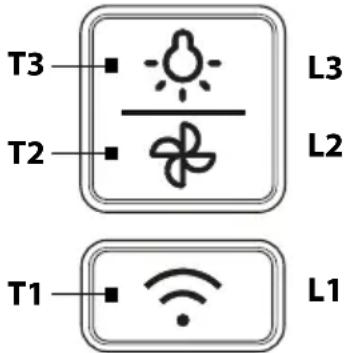

■ PANNELLO DI CONTROLLO

T3 L3 T2 L2 T1 L1

T1= Tasto WiFi e Bluetooth

Attenzione! Per aiutare a contare un bip scandisce i secondi per ogni Procedura/Configurazione che si attiva.

T2= Tasto di controllo velocità (potenza) di aspirazione:1, 2, 3, 4 intensiva.

• 1° Velocità led L2 Verde
• 2° Velocità led L2 Giallo
• 3° Velocità led L2 Blu

- 4° Velocità Intensiva il led L2 lampeggia di Rosso

Nota: La velocità intensiva ha una durata di circa 5 minuti, dopodiché viene impostata automaticamente la 3° Velocità.

T3= Tasto ON/OFF luce

Indicatore di saturazione filtri

La cappa indica quando e necessario eseguire la manutenzione dei filtri:

Allarme Filtro grassi (ogni 40 ore circa di utilizzo):

• T1+T2+T3 ON colore rosso per 3 secondi all'accensione del motore.
• T1+T2+T3 ON colore rosso per 30 secondi allo spegnimento del motore.

Dopo aver eseguito la manutenzione dei filtri è necessario eseguire il reset saturazione filtri grassi.

Filtro odori a carbone attivo (ogni 160 ore circa di utilizzo):

• T1 ON e T2+T3 lampeggianti, colore rosso per 3 secondi all'accensione del motore
• T1 ON e T2+T3 lampeggianti, colore rosso per 30 secondi allo spegnimento del motore.

Dopo aver eseguito la manutenzione dei filtri è necessario eseguire il reset saturazione filtri odori a carbone attivo.

Reset saturazione filtri

Dopo la manutenzione dei filtri premere a lungo il tasto T1 e T3, i led L1, L2 e L3 lampeggiano brevemente in rosso per poi spegnersi definitivamente.

Attivazione indicatore saturazione filtro odori a carbone attivo

Questo indicatore è normalmente disattivato. Per attivarlo procedere come segue:

A cappa spenta premere e mantenere premuto a lungo e contemporaneamente T1 e T2: prima si accende L1 poi anche L2 e L3 dopodiché al rilascio dei tasti i led L2 e L3 lampeggiano brevemente ad indicare l'avvenuta attivazione.

Disattivazione LED saturazione filtro carbone: ripetere l'operazione sopra descritta, prima si accendono contemporaneamente i led L1, L2 e L3 poi solo L1, dopodiché, al rilascio dei tasti, si accendono nuovamente i led L1, L2 e L3, ad indicare l'avvenuta disattivazione.

Funzioni aggiuntive attivabili solo con l'App. ConnectLife

Per attivare/disattivare le funzioni CLEAN AIR (ARIA PULITA) e SPEGNIMENTO AUTOMATICO TEMPORIZZATO (Timer) seguire le indicazioni riportate nell' App. ConnectLife.

- CLEAN AIR (ARIA PULITA)

La funzione CLEAN AIR (ARIA PULITA) permette di far arieggiare la cucina per un massimo di 24 ore alla velocità desiderata.

Sarà possibile impostare la velocità di aspirazione, settare i minuti di ogni ciclo (quando è in posizione ON il ciclo va da un minimo di 5 min. fino ad un massimo di 10 min.) e i minuti di interruzione tra un ciclo e un altro e il numero di ore, tramite l'App. ConnectLife.

Quando la funzione Clean Air è attiva il led della velocità impostata lampeggia lentamente.

Trascorso il tempo impostato, il motore e spia luminosa si spengono.

Attenzione! La funzione CLEAN AIR (ARIA PULITA) non funziona con la velocità Intensiva attiva.

- SPEGNIMENTO AUTOMATICO TEMPORIZZATO (Timer)

Tramite l'App. ConnectLife è possibile programmare lo spegnimento ritardato della cappa per un massimo di 30 minuti.

Quando la funzione Timer è attiva il led della velocità impostata lampeggia velocemente.

Trascorso il tempo impostato, il motore e spie luminose si spengono.

Attenzione! La funzione SPEGNIMENTO AUTOMATICO TEMPORIZZATO (Timer) non funziona con la velocità Intensiva attiva.

■ COLLEGAMENTO DELL' APPARECCHIO ALL'APPLICAZIONE CONNECTLIFE

ConnectLife è una piattaforma per la casa intelligente che connette persone, dispositivi e servizi.

L'applicazione ConnectLife comprende servizi digitali avanzati e soluzioni spensierate che consentono agli utenti di monitorare e controllare gli apparecchi, ricevere notifiche da uno smartphone e aggiornare il software (le funzioni supportate possono variare a seconda dell'apparecchio e della regione/paese in cui ci si trova).

Per collegare il dispositivo smart, è necessaria una rete Wi-Fi domestica (sono supportate solo le reti a 2,4 GHz) e uno smartphone dotato dell'applicazione ConnectLife.

Per scaricare l'applicazione ConnectLife, scansionate il codice QR o cercate ConnectLife nel vostro app store preferito.

ConnectLife

1. Installare l'applicazione ConnectLife e creare un account.
2. Nell'applicazione ConnectLife, accedere al menu "Aggiungi dispositivo" e selezionare il tipo di dispositivo appropriato. Quindi scansionare il codice QR (si trova sulla targhetta dell'apparecchio; è anche possibile inserire manualmente il numero AUID/MV).
3. L'applicazione vi guiderà attraverso l'intero processo di connessione dell'apparecchio allo smartphone.
4. Dopo una connessione riuscita, l'apparecchio può essere gestito a distanza tramite l'applicazione mobile.

GESTIONE WI-FI

Attivazione del modulo Wi-Fi

• Accendere la cappa.
• Tenere premuto il tasto Wi-Fi (T1) sulla cappa per 3 secondi per accendere il modulo Wi-Fi.

Connessione dell'apparecchio

• Tenere premuto il tasto Wi-Fi (T1) sulla cappa per 6 secondi per attivare la configurazione della connessione.
• Scansionare il codice QR allegato, riportato sulla targhetta identificativa dell'apparecchio.

NOTA: Per ulteriori impostazioni, seguire le istruzioni nell'app ConnectLife.

Connessione di altri utenti

• Tenere premuto il tasto Wi-Fi (T1) sulla cappa per 9 secondi per connettere un altro utente.
• Dopo aver stabilito la connessione, il simbolo Wi-Fi si illuminerà completamente e smetterà di lampeggiare. Il dispositivo è ora connesso all'app.

NOTA: Per continuare la configurazione, seguire le istruzioni nell'app ConnectLife.

Rimozione di tutti gli utenti connessi

• Accendere la cappa.
• Tenere premuto il tasto Wi-Fi (T1) per 12 secondi per rimuovere tutti gli utenti connessi dall'app ConnectLife.

NOTA: quando di esegue il processo di disaccoppiamento, l'apparecchio viene scollegato da ConnectLife e dal piano cottura. Per riconnettersi al piano cottura o a ConnectLife, è necessario ripetere la procedura di associazione. La password e tutte le altre impostazioni configurate nell'app ConnectLife verranno reimpostate e dovranno essere riconfigurate.

Spegnimento del modulo Wi-Fi

• Accendere la cappa.
• Tenere premuto il tasto Wi-Fi (T1) sulla cappa per 15 secondi per accendere il modulo Wi-Fi.

Tabella stato Wi-Fi

LED L1 Stato Wi-Fi
Luce pulsante Bianca	Wi-Fi in attesa di essere associato.
Luce pulsante Bianca	Inserimento credenziali router configurazione Wi-Fi (Pairing).
Luce pulsante Bianca	Modulo Wi-Fi non rilevato.
Luce accesa fissa bianca	Router e Wi-Fi connesso al Cloud
Luce accesa bianca tenue	Wi-Fi spento

■ COLLEGAMENTO DI UN PIANO COTTURA ESTERNO - “PIANO COTTURA A CAPPA”

Un elettrodomestico connesso consente di collegare un piano cottura a induzione esterno. Con la connessione, la cappa adatterà il suo funzionamento ai parametri di cottura del piano cottura a induzione. L'algoritmo intelligente utilizzato nei dispositivi monitora accuratamente l'intensità di cottura sul piano cottura e, in base ai dati rilevati, seleziona la potenza della cappa.

Associazione cappa al piano cottura

Per avviare l'associazione tra cappa e piano cottura a induzione, seguire i passaggi indicati di seguito. Avviare contemporaneamente la procedura di associazione sul piano cottura a induzione (per i dettagli, consultare il manuale di istruzioni del piano cottura).

• Accendere la cappa.
• Tenere premuto il tasto Wi-Fi (T1) sulla cappa per 3 secondi per accendere il modulo Wi-Fi.
• Prima di utilizzare la funzione "Da piano cottura a cappa" per la prima volta, è necessario aggiornare la cappa tramite l'app ConnectLife.
• Tenere premuto il tasto Wi-Fi (T1) sulla cappa per 9 secondi per avviare la procedura di associazione.

Dissociazione della cappa dal piano cottura

- Accendere la cappa.

- Tenere premuto il tasto Wi-Fi (T1) per 12 secondi per disaccoppiare la cappa dal piano cottura.

NOTA: quando si esegue il processo di disaccoppiamento, l'apparecchio viene scollegato dal piano cottura e da ConnectLife. Per riconnettersi al piano cottura o a ConnectLife, è necessario ripetere la procedura di accoppiamento. La password e tutte le altre impostazioni configurate nell'app ConnectLife verranno reimpostate e dovranno essere ri-configure.

INFORMAZIONE

Se si spegne l'apparecchio senza averlo precedentemente scollegato dal piano di cottura a induzione, la cappa e il piano di cottura a induzione si collegheranno automaticamente quando si inizierà la nuova sessione di cottura.

Tabella stato Bluetooth

LED L7 Stato Bluetooth
Luce pulsante Bianca	Bluetooth attivo.
Luce pulsante Bianca	Cappa e Piano sono in attesa di es- sere associati.
Luce pulsante Bianca	Tentativo di ricerca del piano in cor- so.
Luce pulsante Arancio	Connessione cappa piano non riu- scita.
Luce accesa fissa bianca	Associazione piano e cappa avve- nuta.
Luce accesa bian- ca tenue	Bluetooth spento.

■ AVVERTENZE DI MANUTENZIONE

• Pulizia: Per la pulizia usare esclusivamente un panno inumidito con detersivi liquidi neutri. Non utilizzare utensili o strumenti per la pulizia.
• Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Per la manutenzione del prodotto vedere le immagini a fine installazione contrassegnate con questo simbolo.

Antigrasso: Il filtro antigrasso metallico de- e pulito una volta al mese con detergenti non ag- manualmente oppure in lavastoviglie a basse tem- ed a ciclo breve. Per smontare il filtro grassi tirare ia di sgancio a molla.

- Il Filtro antigrasso trattiene le particelle di grasso derivanti dalla cottura. Con il lavaggio in lavastoviglie il filtro anti-

grasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

• Nitro carbone (solo per versione filtrante): È necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato. Come indicato nella sezione disegni: togliere i filtri antigrasso, applicare un filtro al carbone per lato ed agganciarlo al prodotto. Rimettere i filtri antigrasso.

- Il filtro carbone trattiene gli odori sgradevoli derivanti dalla cottura. • La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi.

• Filio ai carboni attivi lavabile (solo per versione filtrante):

il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica questa necessità). Come indicato nella sezione disegni: togliere i filtri antigrasso, rimuovere il filtro carbone e lavare in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno). Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente. Rimettere i filtri antigrasso.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

ello di aspirazione perimetrale (manuten- del pannello)

Smontaggio:

a. tirare il pannello (LATO ANTERIORE) con decisione verso il basso
b. sganciarlo dalle cerniere posteriori.

Pulizia: il pannello di aspirazione va pulito manualmente con detergenti non aggressivi.

Montaggio: il pannello va agganciato posteriormente e fissato anteriormente (fissaggio con calamite).

Attenzione! verificare sempre che il pannello sia ben fissato al suo posto.

Illuminazione

- Il sistema di illuminazione è basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, con una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

- Sistema di Illuminazione : Il sistema di illuminazione non è sostituibile dall'utente, in caso di malfunzionamenti contattare il servizio assistenza.
