Advance F 140-4 L - Kjøleskap Hoshizaki - Gratis bruksanvisning og manual

Merke	Hoshizaki
Modell	Advance F 140-4 L
Produkttype	Kjøleskap (kjøleskap)
Energiklasse	D
Årlig energiforbruk	3869 kWh
Netto totalvolum	797 liter
Kjølemiddel	R290 (propan)
Globalt oppvarmingspotensial (GWP)	3
CO2-ekvivalent	0,315 t
Klimaklasse	5 (omgivelsestemperatur opptil 40°C, fuktighet 40%)
Strømforsyning	230 V - 50 Hz
Anbefalt sikring	13-16 A
Driftstemperatur	Fabrikkinnstilling, justerbar via kontrollpanel
Avriming	Automatisk og manuell
Maksimal kapasitet per hylle	40 kg
Innvendig belysning	Utbyttbar lyspære
Materiale	Rustfritt stål
Rengjøring	Varmt såpevann, nøytralt eller svakt alkalisk rengjøringsmiddel
Kondensatorvedlikehold	Regelmessig rengjøring med støvsuger
Kontrollpanel	Elektronisk med funksjoner SET, ON/OFF, temperaturjustering, alarmer
Alarmer	Høy/lav temperatur, dør åpen, sensorfeil
Sikkerhet	Tastaturlås, nødstopp
Tiltenkt bruk	Innendørs, oppbevaring av mat og drikke
Garanti	Ugyldig ved uautorisert modifisering

Ofte stilte spørsmål - Advance F 140-4 L Hoshizaki

Hvordan justere temperaturen på Hoshizaki Advance F 140-4 L kjøleskapet?

Trykk på SET-knappen til lyset blinker. Bruk OPP og NED-knappene for å justere verdien. Trykk på SET igjen eller vent 15 sekunder for å bekrefte.

Hva gjør jeg hvis skjermen viser en alarmkode AH?

Koden AH indikerer en høy temperatur-alarm. Kontroller at døren er lukket, at kondensatoren ikke er blokkert, og at ventilasjonen er tilstrekkelig. Hvis alarmen vedvarer, kontakt en tekniker.

Hvordan tine kjøleskapet manuelt?

Hold OPP-knappen inne i 4 sekunder for å starte en manuell avrimingssyklus. Bruk aldri mekaniske verktøy for å fremskynde avrimingen.

Hva er årlig strømforbruk for dette apparatet?

Årlig energiforbruk (AEC) er 3869 kWh, tilsvarende energiklasse D.

Hva slags kjølemiddel bruker Hoshizaki Advance F 140-4 L?

Den bruker R290 (propan), en naturgass med et globalt oppvarmingspotensial på 3.

Hvordan rengjøre innsiden av kjøleskapet?

Koble apparatet fra strømmen. Bruk en fuktig klut med varmt vann og et nøytralt eller svakt alkalisk rengjøringsmiddel. Bruk aldri slipende produkter eller metallverktøy.

Hva betyr feilkoden Pr1?

Koden Pr1 indikerer en feil i kjøleskapets sensor. Kun en kvalifisert tekniker kan diagnostisere og reparere dette problemet.

Hvordan låse kontrollpanelet?

Panelet låses automatisk etter 30 sekunders inaktivitet, og viser LOC. For å låse opp, trykk på en knapp i ett sekund, så viser skjermen UNL.

Hva er maksimal belastningskapasitet per hylle?

Hver hylle kan bære opptil 40 kg i kjøleskapene.

Hvordan bytte innvendig lyspære?

Slå av strømmen. Åpne døren, fjern skruen på diffusoren, løft den av. Bytt lyspæren med en av samme spenning og effekt (angitt på pæren). Sett diffusoren tilbake.

BRUKSANVISNING Advance F 140-4 L Hoshizaki

Denne tabel viser koderne for hver føler.

Etiket	Viste temperatur
Pb1	Produkt temperatur
Pb2	Fordamper temperatur

8.0	Kritiske værdier 8,0 °C/°F
Dur	Displayet viser alarmtidspunktet
h01	1-timers alarm (fortsat)
n15	1 time og 15 minutters alarm
AH	Valgt alarm

HOSHIZAKI

Advance

TEMPERATURVISNING (detekteras av givare)

- Dette skapet er kun egnet til innendørs bruk og kun til oppbevaring av mat og drikke. Oppbevaringsenhetene er konstruert for produkter som allerede har kjøle-/frysetemperatur.

- Produsenten kan ikke holdes ansvarlig for skader oppstått etter bruk som strider med retningslinjene i denne veiledningen.

- Maten må aldri komme i kontakt med skapets innvendige vegger.

- All mat skal dekkes fullstendig. All mat skal pakkes eller oppbevares i lukkede beholdere for å unngå forurensning og korrosjon på innvendige komponenter.

- Varm mat eller væske skal ikke oppbevares i skapet.

- Drikke i bokser og glassflasker bør ikke oppbevares ved temperaturer under 0 °C (frysepunktet). Bokser og glassflasker kan sprekke fordi de utvides. Beholdere med lokk skal ikke fylles helt: det skal være plass til utvidelse.

- Skapet er utstyrt med automatisk avriming. Manuell avriming er også mulig. Manuell avriming kan foretas via kontrolleren, og skapet trenger ikke være avslått i lang tid. Det må aldri brukes makt eller håndverktøy til å avrime skapet. Skader forårsaket av dette er vanskelige å reparere.

- Bruk ikke mekaniske eller andre avrimingsmetoder.

- Produktet skal ikke brukes av personer (inkludert barn) med nedsatte fysiske, sensoriske eller mentale evner, eller med manglende erfaring og kunnskap, med mindre de er under tilsyn eller instrueres.

- Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn.

- Produktet kan brukes av barn fra åtte år og eldre og personer med nedsatte fysiske, sensoriske eller mentale evner, eller med manglende erfaring og kunnskap, hvis de er under tilsyn eller instrueres i sikker bruk av pproduktet og forstår hvilke farer dette medfører.

HOSHIZAKI

Advance

- Ved elektriske eller mekaniske modifikasjoner av skapet vil garantien ikke lenger være gyldig. Modifikasjoner utført av uautoriserte serviceteknikere og andre endringer enn de som er beskrevet i denne håndboken, vil også annullere garantien. Produsenten påtar seg intet ansvar for skader som skyldes slike modifikasjoner.

KLIMAKLASSE

Skapet er konstruert for å fungere ved spesifikke omgivelsestemperaturer og fuktighetsnivåer. Disse er spesifisert i klimaklassesystemet. Disse nivåene skal aldri overskrides. Klimaklassen for dette skapet finner du på produktbeskrivelsesetiketten. Kjøleskapet er ikke egnet for bruk ved omgivelsestemperaturer under 16 °C.

Klimaklasse	Omgivelsestemperatur og fuktighet
4	+30 °C med 55 % relativ fuktighet
5	+40 °C med 40 % relativ fuktighet

MOTTAK OG KONTROLL

Dette skapet er pakket i beskyttende emballasjemateriale for frakt. Ved levering skal skapet kontrolleres for transportskader og at du har mottatt produktmodellen du bestilte.

VIKTIG

All bruk som er oppført nedenfor, må overholde alle lokale vedtekter og sikkerhetsforskrifter. Følg alle gjeldende sikkerhetsregler når du bruker skapet.

TRANSPORT

Når skapet løftes med maskiner, må maskinens løftekapasitet verifiseres på forhånd.

VIKTIG

Ved bruk av gaffeltruck til å flytte skapet er det viktig å kontrollere at gaflene plasseres i de riktige åpningene i pallen.

Etter flytting skal skapet plasseres stabilt. Skapet kan tippe over hvis tyngdepunktet ikke ligger i midten av skapet. Når skapet senkes ned med gaffeltruck, skal dette skje sakte og forsiktig.

Hvis et vertikalt skap må transporteres liggende, skal skapet ha vært i stående stilling i minst to timer før det slås på. Det anbefales ikke å transportere vertikale skap liggende, og skader som skyldes slik håndtering dekkes ikke av garantien.

MERK

Anbefalingene på utsiden av transportemballasjen er viktige for brukeren. Følgende anbefalinger bør følges:

• Håndter skapet med forsiktighet.
• Hold skapet tørt.
• Bruk ikke toppen av skapet til oppbevaring.

PAKKE UT

• Fjern kartongen og annet emballasjemateriale.
• Løft skapet for å løsne og fjerne det fra pallen.
- Plasser skapet på ønsket sted slik at det står på basen.
• Se etter synlige skader.
- Emballasjematerialer kan resirkuleres i henhold til lokale forskrifter om resirkulering.
- Kontroller at produktkoden og serienummeret samsvarer med fraktdokumentene.

Vertikale skap

Varemerke			HOSHIZAKI
Modellnavn			Advance K70	Advance K140	Advance F70	Advance F140
Tiltenkt bruk			Oppbevaring	Oppbevaring	Oppbevaring	Oppbevaring
Kjøletemperatur			X	X
Frysetemperatur					X	X
Flerbruksskap
Vertikalt skap			X	X	X	X
Benkeskap
Parameter	Symbol	Enhet
Energieffektivitetsklasse	EEC	-	C	C	D	D
Energieffektivitetsindeks	EEI	-	42.41	48.32	61,31	71.65
Energiforbruk per 24 timer	E24h	kWt	1.50	2.54	5.94	10.60
Energiforbruk per år	AEC	kWt	547.5	926	2171.3	3869
Nettovolum for rom 1	Vn eller Vn1	liter	415	398	420	398
Nettovolum for rom 2	Vn2	liter	-	398	-	398
Nettovolum for rom 3	Vn3	liter	-	-	-	-
Nettovolum for rom 4	Vn4	liter	-	-	-	-
Nettovolum totalt	VnT	liter	415	797	420	797
Klimaklasse	CC		5	5	5	5
Kjølemiddel			R290	R290	R290	R290
Påfylling		kg	0.058	0,085	0,082	0,105
GWP			3	3	3	3
CO2-ekvivalent		t. CO2	0,174	0,255	0,246	0,315
Høy belastning: Dette produktet er beregnet for bruk ved omgivelsestemperaturer opptil 40 °C			X	X	X	X
Kontaktinformasjon:	HOSHIZAKI EUROPE B.V.
	Adresse: Burgemeester Stramanweg 101 1101 AA Amsterdam, Nederland Tlf.: [phone] - http://hoshizaki.europe.com/

HOSHIZAKI

Advance

II. BRUK

ELEKTRISITET

Før du kobler produktet til elektrisk strøm, må du forsikre deg om at den elektriske strømkilden som er spesifisert i produktbeskrivelsen, tilsvarer den lokale elektriske strømforsyningen.

Produktbeskrivelsesetiketten med angitt elektrisk strømkilde finner du inne i skapet øverst til venstre.

Installasjon av produktet skal kun utføres av kvalifisert og faglært servicepersonell i henhold til spesifikasjonene i denne håndboken.

Den elektriske sikkerheten til skapet er bare gyldig hvis det er jordet i tråd med gjeldende lokale lover og forskrifter.

Produsenten påtar seg intet ansvar for skader som skyldes feilaktig jording.

Alle elektriske krav som er fastsatt i lokale elektriske forskrifter, må overholdes. Produktets støpsel og stikkontakt må ha korrekt måling av jordforbindelsen. Kontakt faglært elektriker om nødvendig.

FOREL∅PIGE GENERELLE KONTROLLER

Ikke plasser skapet i nærheten av varmegenerende apparater som ovner, griller og frityrgryter. Må ikke utsettes for direkte sollys. Varmen som kan utstråles av vegger eller gulv, må isoleres med egnet isolasjonsmateriale. Skapet skal plasseres lengst mulig unna varmekilder.

Hvis skapet flyttes, må du vente i tre timer før du slår det på. Plastemballasje eller tape må fjernes fra utvendige flater.

Pass på at skapet plasseres slik at nok frisk luft kan strømme inn i / ut av kjølekretsen og rundt skapet. La det være minst 500 mm åpen plass over skapet.

Hvis to kjøleskap eller fryseskap skal plasseres side om side, bør det være minst 50 mm avstand mellom dem.

Ikke blokker lufteåpningene.

• Kontroller at nettspenningen og frekvensen til stikkontakten samsvarer med informasjonen på produktbeskrivelsesetiketten.
• Skapet er koblet til en stikkontakt med 13–16 ampere sikring som seriell tilkobling.
• Slå av nettsikringen som er koblet til strømkabelen.
• Kontroller at skapets støpsel er egnet til bruk med det eksisterende strømuttaket, og at de stemmer overens.

F∅RSTE GANGS BRUK OG KONTROLLER

Skapet kan tas i bruk når kontrollene over er utført. Skapet slås på og av med PÅ/AV-bryteren.

Kompressoren starter när skapet er slätt PÅ. Kompressoren kjører helt til den fabrikkinnstilte temperaturen er nädd. Vent med å sette inn mat i skapet til temperaturinnstillingen er tilpasset maten som skal kjøles ned.

Ny temperaturinnstilling kan gjøres via kontrolleren som beskrevet i denne håndboken.

VIKTIG

Vent til produktet er avkjølt til den innstilte temperaturen før du legger matvarene i det.
Overskrid aldri maksimal mengdekapasitet. Maksimal hyllekapasitet er en jevn fordeling av 40 kg hver for hyller i vertikale skap og 20 kg for hyller og skuffer i benkeskap.
Du finner informasjon om hvor mye plass som kreves for god ventilasjon rundt produktet, i avsnittet «Foreløpige generelle kontroller» i denne håndboken.
Eksplosive materialer som aerosolbokser med brennbart drivmiddel, må ikke oppbevares i dette produktet.

ADVARSEL

Skapets lufteåpninger må aldri blokkeres.
Ikke bruk mekaniske gjenstander eller annet for å øke farten til avisningsprosessen, annet enn med de metodene som produsenten anbefaler.
Kjølemiddelkretsen må ikke skades.
Bruk ikke elektriske apparater inne i skapet.

OPPBEVARINGSBETINGELSER OG YTELSE

Korrekte oppbevaringsbetingelser er ikke bare viktige for matvarehygiene og -sikkerhet, men også for å forbedre servicekvaliteten og redusere energiforbruket. Optimal ytelse kan oppnås hvis følgende tips og retningslinjer følges: Matvarer skal bare plasseres i hyllene, og aldri legges nederst i skapet.

Matvarer skal plasseres i skapet ved å sikre god luftstrøm overalt, slik at det er avstand mellom matvarene og skapets innvendige vegger. Hylleavstanden kan justeres om nødvendig.

KONTROLLPANEL

-14.5 °C 1 2 3 4

Kontrollpanelet har følgende kontroller og funksjoner:

1. INNSTILLING-knapp

- Brukes til å angi/justere inngangsverdier

1. PÅ/AV-knapp

- Holdes inne i fire sekunder for å slå skapet på eller av

1. NED-knapp

- Brukes til å bla nedover i menven eller endre/redusere verdien

1. OPP-knapp

- Brukes til å bla oppover i menven eller endre/øke verdien

- Holdes inne i fire sekunder for å starte MANUELL AVRIMING

FUNKSJONER PÅ FRONTPANELET

Kontrollpanelet kan låses og låses opp.

Låse kontrollene:

• Kontroller at ingen prosedyrer pågår
• Skal ikke brukes på 30 sekunder
• Skjermen viser «LOC» i ett sekund, og tastaturet låses automatisk

Låse opp kontrollene:

1. Sjekk at kontrollpanelet ikke er låst og at ingen prosedyrer pågår.
2. Trykk på INNSTILLING-knappen, så vil * LED-lampen blinke.
3. Juster temperatur med OPP- og NED-pilene.
4. Trykk på INNSTILLING-knappen eller vent i 15 sekunder. * LED-lampen slukkes, og kontrolleren avslutter prosedyren.
5. Det er mulig å avslutte temperaturinnstillingen før prosedyren er fullført.

TEMPERATURVISNING (som registreres av følere)

1. Sjekk at kontrollpanelet ikke er låst og at ingen prosedyrer pågår.
2. Hold inne NED-pilen i fire sekunder: skiermen viser første tilgjengelige føler.
3. Velg riktig føler med OPP- og NED-pilene.
4. Trykk på INNSTILLING-knappen.

Tabellen viser kodene for hver føler.

Kode	Vist temperatur
Pb1	Temperatur i skap
Pb2	Temperatur i fordamper

Du kan avslutte prosedyren ved å holde inne INNSTILLING-knappen i 60 sekunder, eller du kan vente i 60 sekunder. Trykk deretter på PÅ/AV-knappen.

Dette er en oversikt over alarmer for dette skapet.

KODE	TYPE ALARM	KRITISK VERDI
AL	Lav temperatur	Lav temperatur i skapet
AH	Høy temperatur	Høy temperatur i skapet
Id	Åpen skapdør	Maksimal temperatur i skapet

Alarmer kan bare vises när skapet er slått på.

Når alarmårsaken ikke lenger er til stede, fortsetter skapet med normal drift.

TILGANG TIL ALARMHISTORIKK

1. Hold inne NED-knappen i to sekunder for å vise første kode
2. Trykk på og slipp OPP-knappen, eller velg LS ved å trykke på NED-knappen
3. Trykk på og slipp INNSTILLING-knappen: én av kodene over vises

Du velger en alarm ved å holde inne OPP-knappen inntil AH vises.

Du kan vise alarminformasjon ved å trykke på og slippe INNSTILLING-knappen (HACCP LED-lampen slutter å blinke).

TEKST PÅ SKJERMEN

8.0	Kritiske verdier på 8,0 °C
Dur	Skjermen viser alarmtiden
h01	1 times alarm (kontinuerlig)
n15	1 time og 15 minutters alarm
AH	Valgt alarm

Avslutt visning av historikken: Trykk på og slipp PÅ/STANDBY-knappen gjentatte ganger.

HOSHIZAKI

Advance

Avslutt prosessen: Trykk på OPP- eller NED-knappen gjentatte ganger helt til skjermen viser skapets temperatur, eller vent i 60 sekunder uten å trykke på noen av knappene.

Alternativ metode for å avslutte: Trykk på og slipp PÅ/STANDBY-knappen. LS-koden vises ikke hvis det ikke er registrert noen alarmer.

FEILKODER

Kode	Beskrivelse
Pr1	Feil på føler i skap
Pr2	Feil på føler i fordamper

Korrigering av disse feilene kan bare foretas av kvalifisert teknisk personell.

DRIFTSSTATUS

Tilgjengelige driftsstatuser vises nedenfor:

Status	Beskrivelse
PÅ	Skapet er tilkoblet strøm og er slått på
STANDBY	Skapet er tilkoblet strøm, men er slått av
AV	Skapet er ikke tilkoblet strøm, støpselet står ikke i stikkontakten eller skillebryteren er slått av

VIKTIG

Det skal ikke utføres vedlikehold eller reparasjoner när skapet er slått på eller i standby-modus. Arbeid kan bare utføres när all strøm er koblet fra skapet.

HOSHIZAKI

Advance

III. VEDLIKEHOLDSINSTRUKSJONER

Denne delen er beregnet spesielt for eieren/brukeren av produktet. Den gir viktig informasjon om korrekt bruk og hvordan du sikrer maksimal levetid for produktet.

Vi anbefaler at teknisk service utføres av kvalifisert, faglært personell på grunn av mekaniske og elektriske farer.

Noen få enkle trinn under bruk og justering kan redusere behovet for dyre reparasjoner av serviceteknikere. Disse trinnene krever ikke spesiell teknisk kunnskap.

VIKTIG

ADVARSEL: Produktet må kobles fra strømforsyningen under rengjøring eller vedlikehold og når du bytter ut deler. Støpselet skal kunne trekkes ut slik at operatøren kan se fra alle tilgjengelige steder at støpselet fortsatt er ute.

Før rengjøring og vedlikehold av produktet må du være helt sikker på at strømforsyningen er slått av og ikke ved en feiltakelse kan kobles til igjen av noen andre.

MERK

Ikke vask produktet med høytrykksvann. Unngå at det kan sprute vann på elektriske komponenter.

RENGJ∅RING

- Det anbefales å rengjøre skapet innvendig jevnlig med et desinfiserende vaskemiddel. Skapet skal rengjøres innvendig med varmt og mildt såpevann.

- Kun pH-nøytrale eller svakt alkaliske vaskemidler kan brukes til å rengjøre skapet innvendig og utvendig.

- Bruk aldri metallverktøy, skrubbesvamper av metall, skurekremer eller skurepulver.

- Smuss kan fiernes med en fuktig klut.

- Skapets lufterister skal til enhver tid holdes rene.

- Hyller kan fjernes for enkel rengjøring.

• Pass på at hyllerillene og selve hyllene er grundig rengjort.

VIKTIG

Produktet er laget av rustfritt stål. Rustfritt stål korroderer ikke når det brukes under normale forhold, men korrosjon vil oppstå ved bruk av slipende vaskemidler.

Det er veldig viktig at kondensatoren har maksimal varmeoverføring. Derfor bør kondensatorens overflate alltid være ren og ryddig. På grunn av viften vil det samle seg støv på og inni kondensatorribbene. Kondensatoren kan rengjøres med en støvsuger med børste.

Vær spesielt forsiktig så du ikke skader kondensatorribbene eller viftebladene.

HOSHIZAKI

Advance

Ved bruk av filter må filteret tas ut for å rengjøre det, og deretter skal det settes tilbake på plass. Bytt filteret hvis det er ødelagt eller for skittent til å rengjøres ordentlig.

PAKNINGER TIL D∅R/SKUFF

Pakninger i god stand vil forhindre at det kommer fuktighet og varm luft inn i skapet, og vil derfor sikre en mer lønnsom drift.

STR∅MKABEL

Hvis strømledningen er skadet, må den skiftes ut av produsenten, serviceverkstedet eller lignende kvalifisert personell for å unngå fare.

FORBEREDELSE TIL LANGE PERIODER UTEN BRUK

• Slå av strømmen med skillebryteren, eller trekk ut støpselet fra stikkontakten.
  • Fjern alle matvarer fra skapet.
• Rengjør skapet (se avsnittet om rengjøring).
• Fjern støv og skitt som er samlet i kompressoren.
• La døren stå litt på gløtt for å unngå vond lukt.

MERK

Husk at det kan dryppe tint vann fra skapet og ned på gulvet når du kobler fra produktet. Dette kan skade gulvet og gjøre det ekstra glatt.

HOSHIZAKI

Advance

IV. TEKNISK INFORMASJON

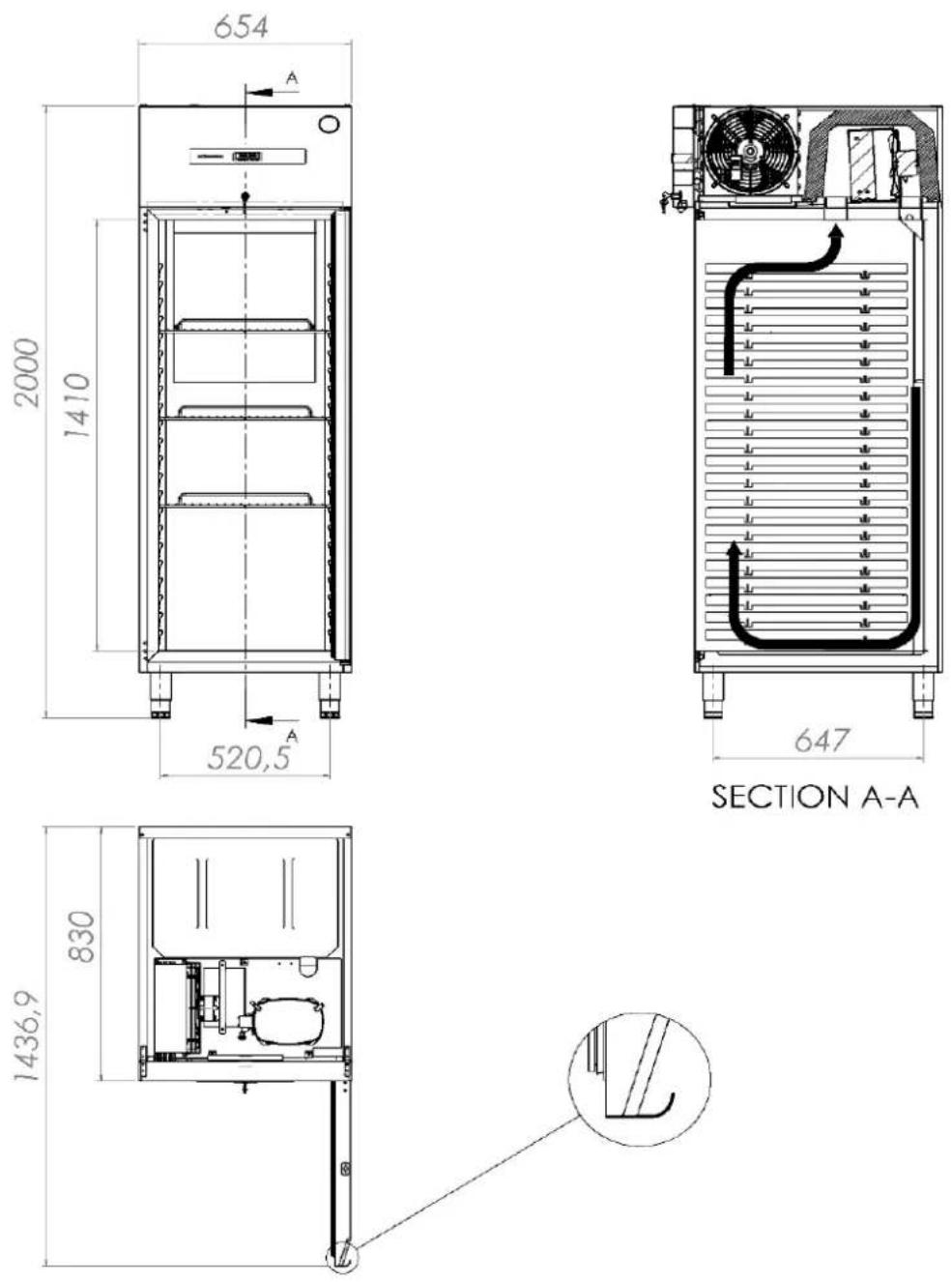

DIMENSJONENE TIL ADVANCE K70 & ADVANCE F70

HOSHIZAKI

Advance

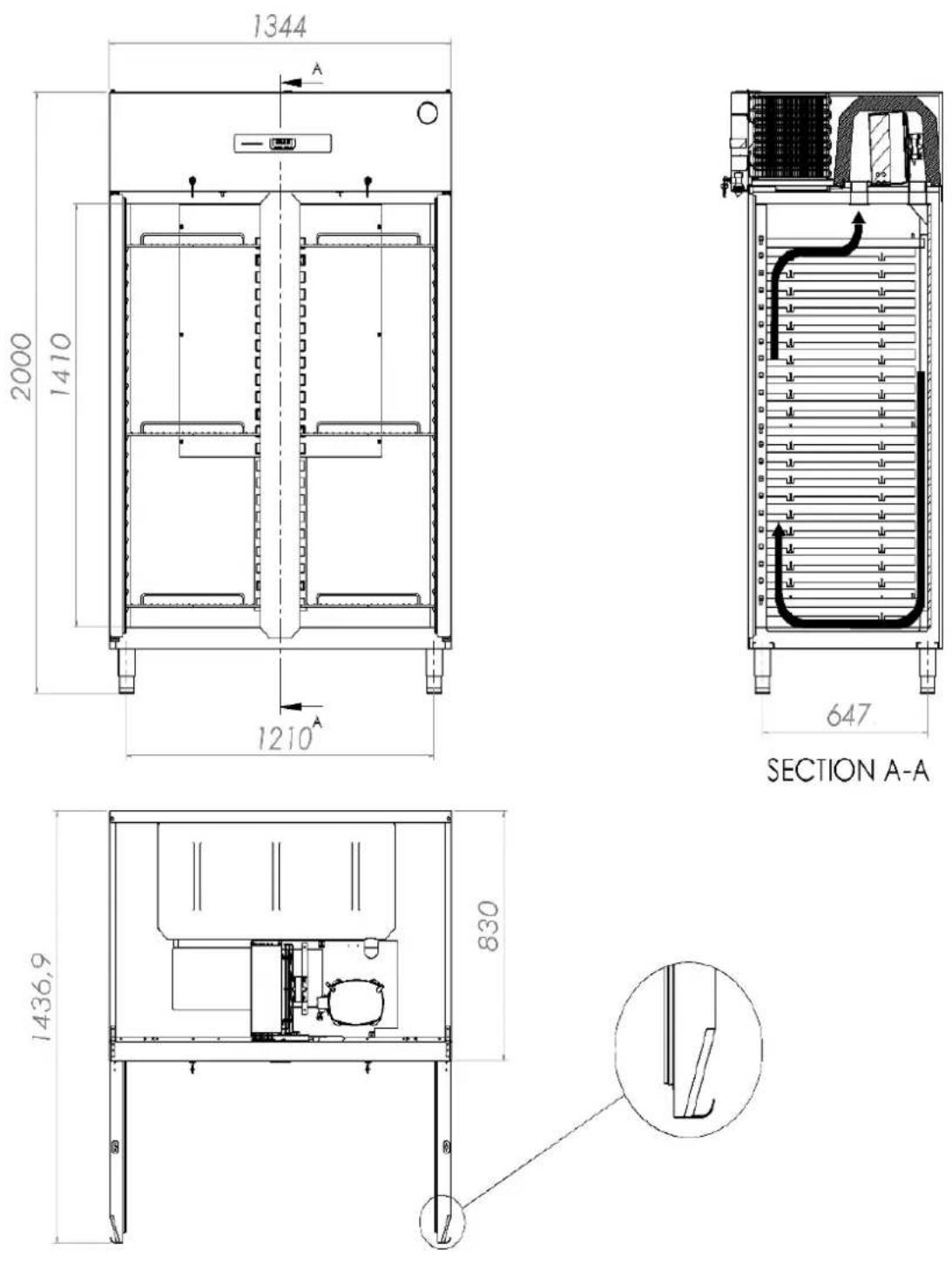

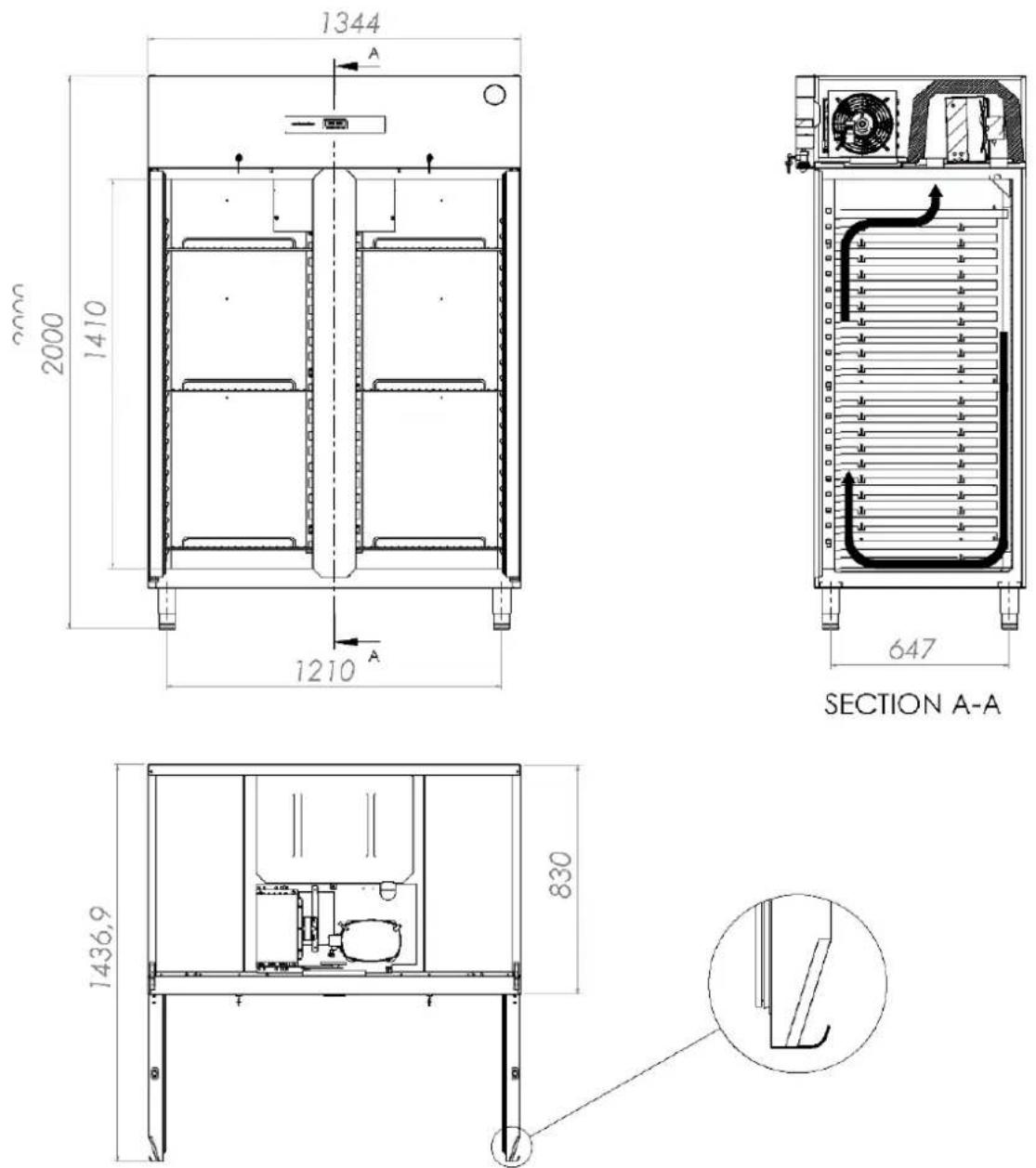

ADVANCE F140

ADVANCE K140

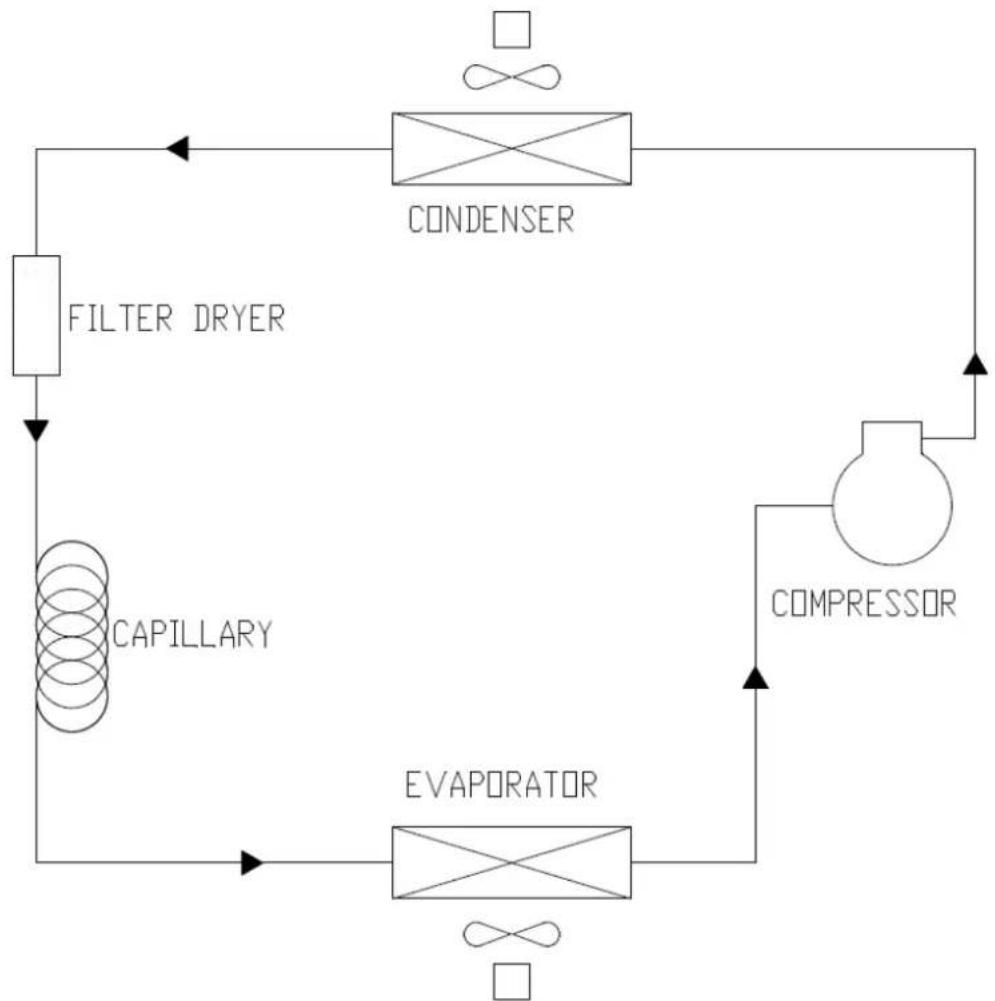

STANDARD KJ∅LESYSTEM

1 Kompressor (Compressor)
2 Kondensator (Condenser)
3 Filtertørker (Filter Dryer)
4 Kapillarrør (Capillary)
5 Fordamper (Evaporator)

KOBLINGSSKJEMA FOR ADVANCE K70 / ADVANCE K140

ADVANCE K70 / ADVANCE K140 MODELS WIRING DIAGRAM EVCO EV8B22N7 Model Digital Thermostat DESIGNATIONS A5 Retable on 100 A/D/AVECE K40 ST-Low Switch1 62 Door Switch2 M2 Capacitor PDL-Cabin Bracket M2 Condenser Fan PDL-Exposure Bracket M3 Exposure Fan 230 V. 60 Hz POWER SUPPLY N N N N N POWER SUPPLY COMPR MCAK L L L N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N PPL2 PPL1 Digital4. INR. 900V. 51 52 51 51 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52

KOBLINGSSKJEMA FOR ADVANCE F70 / ADVANCE F140

ADVANCE F70 / ADVANCE F140 MODELS WIRING DIAGRAM EVCO EV3B23N7 Model Digital Thermostat DESCRIPTIONS A2 A4 Available only on AVANCE Field ST Door Switch 1 R1 Dots GE Hather S2 Door Switch 2 R3 Dots RF/Max cylindrical Hall S3 Thermal Processor P5C Cabin Phone ML2 Ladder P12 Euporotor Pitche M2 Condens in Fin MSHP Equipment Fin POWER Supply Power 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

Tabellen nedenfor viser forskjellige problemer du kan støte på. Hvis en alarmkode vises, har det oppstått en funksjonsfeil. Korriger mulige årsaker før du tilbakestiller skapet. Mulige årsaker og løsninger står oppført nedenfor.

Hvis en feilkode vedvarer etter at du har utført kontrollene nedenfor, kontakter du en kvalifisert tekniker. Feilmeldingens innhold må fastsettes. Produktdetaljer, inkludert serienummer, finner du på produktets typeskilt.

PROBLEM	MULIG ÅRSAK	L∅SNING
Skapet fungerer ikke	Skapet får ikke strøm	Sjekk om støpselet og ledningen er uten feil
Kompressoren stopper sjelden	Omgivelsestemperaturen er for høy	Ventilasjonen må forbedres
	Kondensatoren eller kondensatorfilteret er blokkert	Kontroller og rengjør kondensatorfilteret regelmessig
	Lav kjølevæsketilførsel	Ring autorisert tekniker for å reparere lekkasjen
	Dørpakninger tetter ikke ordentlig	Ring autorisert tekniker for å skifte pakningen
	Rim på fordamperen	Legg ikke varme matvarer i skapet
		Legg ikke matvarer med høyt vanninnhold i skapet med mindre de oppbevares i lukkede beholdere
		Start manuell avrimingssyklus
	Fordampervifte(r) fungerer ikke	Ring autorisert tekniker for å bytte viften(e)
Vann som renner over fra kondensvannbrettet	Hyppig plassering av varme matvarer i skapet	Legg ikke varme matvarer i skapet
		Plasser bare mat med høyt vanninnhold i lukkede beholdere i skapet
	Hyppig åpning av dør eller skuffer	Kontroller om skapets spesifikasjoner er egnet for nåværende bruk
For høy temperatur i skap	Kondensatoren er blokkert av smuss og støv	Kontroller og rengjør kondensatorfilteret regelmessig
	Luftstrømmen i skapet er blokkert	Fjern matvarer som hindrer fri luftstrøm
	Omgivelsesluft slipper inn i skapet	Sjekk at døren er lukket
		Se om det er skader på dør- og skuffepakninger
		Kontakt autorisert tekniker
	Rim på fordamperen	Start manuell avrimingssyklus

HOSHIZAKI

Advance

VI. FJERNING OG UTSKIFTING

BYTTE INNVENDIG LYSPÆRE

• Slå av strømmen med skillebryteren, eller trekk ut støpselet fra stikkontakten.
• Åpne døren.
• Fjern skruen som fester dekselet, og løft deretter opp dekselet.
• Pass på at den nye lyspæren har samme effekt som den gamle. Spenning og watt står trykt på lyspæren.
  • Ta ut og bytt lyspæren.

KASTE SKAPET

• Kjølemediet i skapet kan identifiseres fra typeskiltet.
• Skapet er produsert av resirkulerbare materialer i samsvar med EUs regelverk. Mot slutten av levetiden må derfor skapet fraktes til egnet resirkuleringsanlegg, og kastes der.
• Skapet skal ikke resirkuleres som metall eller husholdningsavfall.
• Unngå klemme sammen kjølekretsen.

VIKTIG

Følg lokale lover og forskrifter når du kaster skapet.

HOSHIZAKI

Advance

Med enerett

Hoshizaki forbeholder seg retten til å endre funksjoner og informasjon i denne håndboken

Kontaktinformasjon

Hovedkontor

Hoshizaki Europe B.V.

TEL: [phone]

[e-mail] -- http://hoshizaki-europe.com/

Avdelinger

Hoshizaki UK – Storbritannia, Irland

TEL: [phone]

[e-mail]

Hoshizaki Tyskland - Tyskland, ∅sterrike, Sveits, Polen, Tsjekkia, Slovakia

TEL: [phone]
