BRUKSANVISNING KD-75X89K SONY

anslutningshastigheten avvika.

Fjernbetjening og TV

Bortset fra eARC-tilstand

5,1-kanals lineær PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS

Strøm, datablad og andet

Strømkrav

220 V - 240 V AC, 50 Hz

Skærmstørrelse (målt diagonalt) (Ca.)

KD-85X8xK: 214,8 cm / 85 tommer

KD-75X8xK: 189,3 cm / 75 tommer

KD-65X8xK: 163,9 cm / 65 tommer

KD-55X8xK: 138,8 cm / 55 tommer

KD-50X8xK: 125,7 cm / 50 tommer

KD-43X8xK: 108,0 cm / 43 tommer

Strømforbrug

*1 Når 4096 × 2160p er input og [Bredformatstilstand] er sat til [Normal], vises opløsningen som 3840 × 2160p. For at vise 4096 × 2160p, sæt indstillingen [Bredformatstilstand] til [Fuld 1] eller [Fuld 2].

Denne TV-en leveres med følgende håndbøker. Vennligst behold håndbøkene for fremtidig referanse.

Innstillingsveiledning

• TV-installasjon og oppsett.

Referanseveiledning (denne håndboken) / Sikkerhetsdokumentasjon

- Sikkerhetsinformasjon, fjernkontroll, feilsøking, veggmontering, spesifikasjon, og så videre.

Hjelpeveiledning (håndbok på skjermen)

• Innstillinger, funksjoner, Internett-tilkobling, feilsøking og så videre.
• For å åpne den, trykk på (Valg av innhold) på fjernkontrollen og velg [Hjelp]. Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].

• Før du bruker TV-en, vær vennlig å lese "Sikkerhetsinformasjon".
• Les den medfølgende sikkerhetsdokumentasjonen for ytterligere sikkerhetsinformasjon.
• Bilder og illustrasjoner som brukes i installasjonsveiledningen og i denne håndboken, er kun ment som referanse, og kan avvike fra produktets faktiske utseende.
• "x"/"xx"-en som vises i modellnavnet korresponderer til et tall, som er knyttet til design, farge eller TV-system.

VIKTIG MERKNAD

Merknad for radioutstyr

Herved erklærer Sony Corporation at radioutstyrstypene KD-85X89K, KD-85X85K, KD-75X89K, KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K, KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K er i samsvar med direktiv 2014/53/EU. EU-erklæring fulltekst finner du på Internett under: https://compliance.sony.eu

For dette radioutstyret gjelder følgende begrensninger for bruk eller krav for autorisering av bruk i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-båndet skal bare benyttes for innendørs bruk.

Sikkerhetsinformasjon

Bæring

• Før du bærer TV-apparatet, må du koble fra alle kablene.
• Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 214,8 cm (85 tommer) og over).
• Når du transporterer TV-en for hånd, må du holde den som vist under. Ikke utsett skjermen og rammen rundt for press-belastning.
• Når TV-en løftes eller flyttes, må den holdes fast fra undersiden.

KD-85X8xK

• Ikke utsett TV-apparatet for støt eller sterke vibrasjoner når du flytter det.
• Når du leverer inn TV-apparatet på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

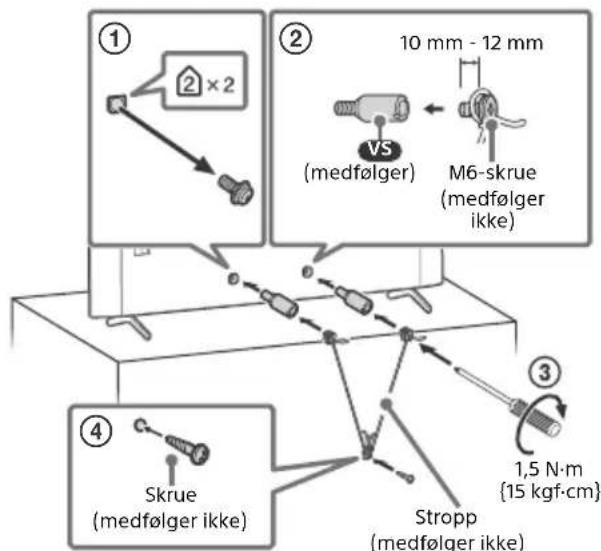

Tippforebygging


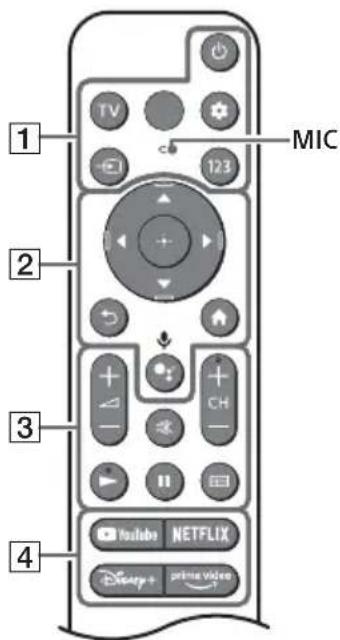

Fjernkontroll og TV

Utformingen av fjernkontrollen, layouten, tilgjengeligheten og funksjonen til knappene på fjernkontrollen kan variere avhengig av regionen/landet/TV-modellen/ TV-innstillingene*1.

1 TV MIC 2 123 3 + - CH 4 YouTube NETFLIX Disney+ prime video

1 ⏻(Strøm)

TV: Vis TV-kanalliste eller bytt til inngang.

(Hurtiginnstillinger): Vis hurtiginnstillinger.

→ (Valg av innhold): Vis og velg inngangskilden osv.

123 (Kontrollmeny): Vis Kontrollmenyen.

2 ▲ / ▼ / ◀ / ▶ / ⊕: Meny på skjermen for navigasjon og valg.

(tilbake)

(hjem)

(Google Assistent) / (Mikrofon):

Bruk Google Assistent ^23 eller talesøk ^*3 .

3 +1 - (Volum)

(Demp) ^4

CH + / - (kanal)

/11

(guide): Vis den digitale

programguiden til TV-en eller TV-dekoderen ^*5 .

4 App-knapper

5 BUILT-IN MIC SWITCH (Innebygget

MIC-bryter)*2: Slå på/av innebygget mikrofon.

6 (Strøm)

7 Fjernkontroll-sensor / Lyssensor / LED

8 Innebygd mikrofon ^236 : For å aktivere den innebygde mikrofonen, trykker du på Google Assistent-/mikrofonknappen på fjernkontrollen og følger instruksjonene på skjermen.

*1 For andre fjernkontrollmodeller, se den nettbaserte Hjelpeveiledningen for mer informasjon.

*2 Kun for begrenset region/land/modell/språk.

*3 Google Assistent eller talesøk krever en Internett-tilkobling.

*4 Snarvei for tilgjengelighet er tilgjengelig ved å trykke og holde inne (Demp).

*5 [Oppsett av TV-dekoder] innstilling er påkrevet.

*6 Strømforbruket øker når den innebygde mikrofonen er aktivert, da den alltid lytter.

For mer informasjon, se

Hjelpeveiledning.

Trykk på → (Valg av innhold) på fjernkontrollen og velg [Hjelp].

Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].

Kabelføring for mulig kamera- og mikrofonenhet (medfølger ikke)

Generell feilsøking for problemer som: svart skjerm, ingen lyd, frosset bilde, TV reagerer ikke, eller nettverk mistet, utfør følgende steg.

1 Start TV-en din på nytt ved å holde nede strømknappen på fjernkontrollen i cirka fem sekunder. TV-en vil starte på nytt. Hvis TV-en ikke starter, prøv å trekke ut strømledningen, trykk deretter på strømknappen på TV-en og slipp den. Vent i to minutter, og sett i strømledningen. Eller trykk på strømknappen på TV-en i omtrent 40 sekunder inntil TV-en slås av.

2 Se hjelpemenyen som vises nedenfor.
3 Koble TV-en din til internett og utfør en programvareoppdatering. Sony anbefaler at du holder TV-ens programvare oppdatert. Programvareoppdateringer gir nye funksjoner og bedre ytelse.
4 Gå til Sonys supportnettside (informasjon oppgitt bakerst i denne håndboken).

Når du kobler til TV-en kan det hende at den ikke er i stand til å slå seg på på en stund selv om du trykker på strømknappen på fjernkontrollen eller TV-en.

Det tar tid å starte opp systemet. Vent omtrent ett minutt, og prøv deretter igjen.

Passordet for foreldrelåsen er glemt.

- Skriv inn 9999 for PIN-koden, og skriv deretter den nye PIN-koden.

For mer informasjon om feilsøking, se i

Hjelpeveiledningen.

Trykk på → (Valg av innhold) på fjernkontrollen og velg [Hjelp].

Hvis [Hjelp] ikke finnes, velg

[Endre] og legg til [Hjelp].

Spesifikasjoner

System

Skjermsystem: LCD (Liquid Crystal Display = skjerm med flytende krystaller), LED-baklys

TV-system: Avhengig av land / område valg /

TV-modell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satellitt: DVB-S/DVB-S2

Fargesystem: PAL/SECAM/NTSC3.58 (Kun video)/NTSC4.43 (Kun video)

Kanaldekning: Avhengig av land / område valg / TV-modell

Analog: UHF/VHF/kabel

Digital: UHF/VHF/kabel

Satellitt: Mellomfrekvens 950-2150 MHz

Bluetooth ^® versjon 4.2

Frekvensbånd Utgangseffekt
Trådløst LAN (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth®(TV)
2400-2483,5 MHz < 10,0 dBm
Bluetooth®(RMF-TX800U)
2400-2483,5 MHz < 10,0 dBm

Inngangs-/utgangskontakter

Antenne/kabel

75 ohm ekstern terminal for VHF/UHF

Satellittmottaker

Hunn F-kontakt, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V og 22 kHz tone,

Distribusjon med én kabel EN50494.

→ / → AV IN

Video-/lydinngang (minijack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

Se Hjelpeveiledningen på nettet for mer informasjon.

Unntatt eARC-modus

5,1 kanal lineær PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 biter, Dolby Audio,

Dolby Atmos, DTS

Se Hjelpeveiledningen på nettet for mer informasjon.

I ARC-modus

Tokanals lineær PCM: 48 kHz 16 biter, Dolby

Audio, Dolby Atmos, DTS

USB-enhetsport (2 USB HDD-enhet for REC-funksjon)

USB-port 1 støtter høyhastighets USB (USB 2.0)

USB-port 2 støtter superrask USB (USB 3.2 Gen 1)

CAM-spor (Conditional Access Module)

LAN

10BASE-T/100BASE-TX-kontakt

(Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket.

Kommunikasjonshastighet og kvalitet garanteres ikke.)

Strøm, produktmikrokort og annet

Strømkrav

220 V - 240 V vekselstrøm, 50 Hz

Skjermstørrelse (målt diagonalt) (ca.)

KD-85X8xK: 214,8 cm / 85 tommer

KD-75X8xK: 189,3 cm / 75 tommer

KD-65X8xK: 163,9 cm / 65 tommer

KD-55X8xK: 138,8 cm / 55 tommer

KD-50X8xK: 125,7 cm / 50 tommer

KD-43X8xK: 108,0 cm / 43 tommer

Strømforbruk

I [Standard]-modus

KD-85X8xK: 242 W

KD-75X8xK: 225 W

KD-65X8xK: 181 W

KD-55X8xK: 137 W

KD-50X8xK: 94 W

KD-43X8xK: 79 W

Strømforbruk i hvilemodus ^78

0,50 W (25 W i programvare-/

EPG-oppdateringsmodus)

Skjermoppløsning (horisontal × vertikal) (piksler) 3840 × 2160

Nominell effekt

Skruediameter og -lengde:

Kamera- og mikrofonenhet: CMU-BC1

*1 Når det tilføres 4096 × 2160p på inngangen og [Bred modus] er innstilt på [Normal], vil oppløsningen vises som 3840 × 2160p. For å vise 4096 × 2160p, settes [Bred modus] innstillingen på [Full 1] eller [Full 2].

*2 Se menyen på skjermen for å innstille [HDMI-signalformat].

*3 Se Hjelpeveiledningen på nettet for mer informasjon.

*4 Kun HDMI IN 3 & 4. Bruk HDMI-ultrahøyhastighetskabel for å koble til.

*5 Koble lydsystemet ditt til HDMI IN 3 for å tilføre TV-lyd til lydsystemet.

*6 Funksjon ikke tilgjengelig i Italia.

*7 Spesifisert strømforbruk i hvilemodus nås etter at TV-en har avsluttet nødvendige interne prosesser.

*8 Strømforbruk i hvilemodus vil øke när TV-en er koblet til nettverket.

Merknader

• Tilgjengeligheten til tilleggsutstyr avhenger av land/region/TV-modell/lagerstatus.
• Design og spesifikasjoner kan endres uten varsel.
• Når du bruker Google Assistent kan det være nødvendig med abonnement på tjenester og applikasjoner. Tilleggsvilkår, betingelser og/eller gebyrer kan gjelde.
• Produktdatabladet i denne håndboken er for DELEGERT KOMMISJONSFORORDNING (EU) 1062/2010. Se nettsiden for informasjon om (EU) 2019/2013.

Produktregistreringsnummer (DELEGERT KOMMISJONSFORORDNING (EU) 2019/2013)

KD-85X89K (1034519), KD-85X85K (1034518), KD-75X89K (1034517), KD-75X85K (1034516), KD-65X89K (1034513), KD-65X85K (1034512), KD-55X89K (1034511), KD-55X85K (1034507), KD-50X89K (1034506), KD-50X85K (1034503), KD-43X89K (1034501), KD-43X85K (1034500).
