NÁVOD K OBSLUZE KD-75X89K SONY

Cyfrowy: UHF/VHF/kabel

Tento televizor je dodáván s následujícími návody. Uschovejte tyto návody pro jejich případné budoucí použití.

Průvodce nastavením

- Instalace a nastavení televize.

Referenční příručka (tento návod) / Bezpečnostní dokumentace

- Bezpečnostní informace, dálkové ovládání, řešení problémů, instalace na stěnu, specifikace atd.

Uživatelská příručka (Návod na obrazovce)

• Nastavení, funkce, připojení k internetu, řešení problémů atd.
• Chcete-li ji otevřít, stiskněte (Volba vstupu) na dálkovém ovládání a zvolte [Nápověda]. Pokud není k dispozici [Nápověda], vyberte [Změnit] a přidejte položku [Nápověda].

- Uživatelskou příručku můžete najít a přečíst si ji ve svém chytrém telefonu.

• Před zapnutím televizoru si přečtěte „Bezpečnostní informace“.
• Přečtěte si dodaný dokument bezpečnostní dokumentace, kde naleznete další bezpečnostní informace.
• Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.
• Symbol „x“/„xx“, který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV.

DŮLEŽITÁ POZNÁMKA

Prohlášení k rádiovým zařízením

Sony Corporation tímto prohlašuje, že rádiová zařízení KD-85X89K, KD-85X85K, KD-75X89K, KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K, KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K jsou v souladu se směrnící 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: https://compliance.sony.eu

U tohoto rádiového zařízení se vztahují následující omezení uvádění do provozu nebo požadavků na povolení použití v AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Pásmo 5150 – 5350 MHz je omezeno pouze na interní provoz.

Bezpečnostní informace

Přeprava

• Pred přemístěním televizoru odpojte všechny kabely.
• Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro TV s rozměrem 214,8 cm (85 palců) a více).
• Když prénášite TV v rukou, držte jej, jak je znázorněno níže. Netlačte na panel a rám okolo obrazovky.
• Při zdvihnutí TV pevně držte za spodní stranu.

KD-85X8xK

• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.
• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

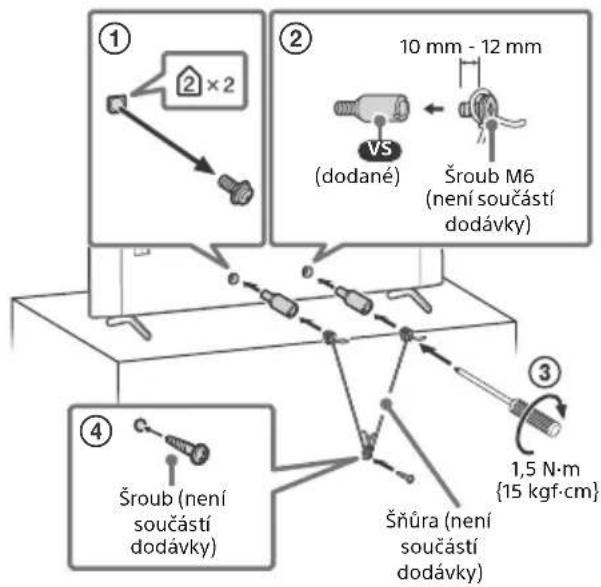

Ochrana před převrácením

Dálkové ovládání a televizor

Tvar dálkového ovladače, rozložení, dostupnost a funkce tlačítek dálkového ovladače se může lišit v závislosti na zemi, oblasti, modelu televizoru a nastavení televizoru*1.

1 TV MIC 2 123 3 + - CH YouTube NETFLIX Disney+ prime video 4

1 ⏻(Napájení)

TV: Zobrazte seznam televizních kanálů nebo přepněte na určení vstupu.

(Rychlá nastavení): Zobrazit rychlá nastavení.
→ (Volba vstupu): Zobrazte a zvolte vstupní zdroj atd.

123 (Ovládací nabídka): Zobrazte Ovládací nabídku.

2 ▲ / ▼ / ◀ / ▶ / ⊕: Navigace a výběr v nabídce na obrazovce.

(Zpět)
(Domovská obrazovka)
● (Asistent Google) / ↓(Mikrofon):

Použijte Asistent Google ^23 nebo hlasové vyhledávání ^*3 .

3 +Y - (Hlasitost)

(Ztišit)*4

CH + / - (Kanál)

/11

(Průvodce): Zobrazte digitálního programového průvodce televizoru nebo kabelového/satelitního přijímače*5.

4 Tlačítka aplikací

5 BUILT-IN MIC SWITCH (Spínač vestavěného mikrofonu)*2: Zapnutí/vypnutí vestavěného mikrofonu.
6 (Napájení)
7 Čidlo dálkového ovládání / Světelné čidlo / LED
8 Vestavěný mikrofon ^236 : K povolení vestavěného mikrofonu stiskněte tlačítko Asistent Google/mikrofon na dálkovém ovládání a řídte se pokyny na obrazovce.
*1 Informace o dalších modelech dálkového ovládání naleznete v Uživatelské příručce, která je k dispozici online.
*2 Pouze pro některé oblasti/země/modely/jazyky.
*3 Asistent Google nebo hlasové vyhledávání vyžaduje připojení k internetu.
*4 Zkratka prístupnosti je k dispozici stisknutím a (Ztišit).
*5 Je vyžadováno nastavení [Nastavení kabelového/satelitního přijímače].
*6 Spotřeba elektrické energie se zvýší, když bude vestavěný mikrofon stále zapnutý, protože stále naslouchá povelům.

Více informací naleznete v dokumentu Uživatelská příručka. Stiskněte → (Volba vstupu) na dálkovém ovládání a zvolte [Nápověda]. Pokud není k dispozici [Nápověda], vyberte [Změnit] a přidejte položku [Nápověda].

Uspořádání kabelů volitelného modulu kamery s mikrofonem (není součást dodávky)

Při obecném řešení problémů, jako jsou černá obrazovka, nehrající zvuk, nehybný obraz, nereagující televizor nebo ztráta sítě, postupujte následovně.

1 Vypněte televizor stisknutím tlačítka napájení na dálkovém ovládání přibližně na 5 sekund a znovu zapněte. Televizor se restartuje. Pokud se funkce televizoru neobnoví, zkuste jej odpojit od zdroje napájení, poté stiskněte a uvolněte tlačítko napájení na televizoru. Počkejte dvě minuty a TV opět připojte ke zdroji napájení. Nebo stiskněte tlačítko zapínání na televizoru asi na 40 sekund, dokud se televizor nevypne.
2 Viz níže uvedená nabídka Nápovědy.
3 Připojte televizor k internetu a aktualizujte software. Společnost Sony doporučuje udržovat software televizoru aktualizovaný. Softwarové aktualizace poskytují nové funkce a vylepšení výkonu.
4 Navštivte internetové stránky podpory Sony (informace naleznete na konci tohoto návodu).

Když televizor odpojíte, je možné, že televizor nebude možné nějakou dobu zapnout, i když stisknete tlačítko napájení na dálkovém ovladači nebo na televizoru.

Inicializace systému nějakou dobu trvá. Počkejte přibližně jednu minutu, potom to zkuste znovu.

Dálkové ovládání nefunguje.

• Vyměňte baterie.
Zapomněli jste heslo rodičovského zámku.
- Zadejte 9999 pro kód PIN a zadejte nový PIN.

Další informace o řešení problémů naleznete v Uživatelské příručce.

Stiskněte → (Volba vstupu) na dálkovém ovládání a zvolte [Nápověda]. Pokud není k dispozici [Nápověda], vyberte [Změnit] a přidejte položku [Nápověda].

Specifikace

Systém

Systém panelu: Panel LCD (displej s kapalnými krystaly), Podsvícení LED

TV systém: Závisí na oblasti, zemi nebo modelu televizoru

Analogové: B/G, D/K, I

Digitální: DVB-T/DVB-C/DVB-T2

Satelit: DVB-S/DVB-S2

Systém barev: PAL/SECAM/NTSC3.58 (Pouze video)/NTSC4.43 (Pouze video)

Výběr kanálů: Závisí na oblasti, zemi nebo modelu televizoru

Analogové: UHF/VHF/kabel

Digitální: UHF/VHF/kabel

Satelit: Mezifrekvenční kmitočet

950-2150 MHz

Zvukový výstup: 10 W + 10 W

Bezdrátová technologie

Protokol IEEE 802.11a/b/g/n/ac

Verze Bluetooth ^® 4.2

Frekvenční rozsah Výstupní výkon
Bezdrátová sít LAN (Televize)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televize)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (RMF-TX800U)
2400-2483,5 MHz < 10,0 dBm

Vstupní/Výstupní konektory

Anténa/kabel

75 ohmová externí zásuvka pro VHF/UHF

Satelitní anténa

Konektor typ F (zásuvka), 75 ohmová.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, rozvod signálu jediným kabelem EN50494.

→ / → AV IN

Video/audio vstup (mini jack konektor)

HDMI IN 1/2/3/4 (kompatibilní s HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24Hz)^1,3840× 2160p(50,60Hz)^2,3840×

Podrobnosti naleznete online v Uživatelské příručce.

Kromě režimu eARC

5,1 kanálové lineární PCM: 32/44,1/48/

88,2/96/176,4/192 kHz 16/20/24 bitů,

Dolby Audio, Dolby Atmos, DTS

Podrobnosti naleznete online v Uživatelské příručce.

V režimu ARC

Dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio, Dolby Atmos, DTS

Digitální optický konektor jack (dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio, DTS)

1, 2(HDD REC)* 6

Port zařízení USB (2 USB HDD zařízení pro funkci nahrávání)

USB port 1 podporuje vysokorychlostní USB (USB 2.0)

USB port 2 podporuje super rychlé USB (USB 3.2 Gen 1)

↓

Slot CAM (modul podmíněného přístupu)

LAN

Konektor 10BASE-T/100BASE-TX (V závislosti na provozním prostředí sítě se rychlost připojení může lišit. Rychlost a kvalita komunikace nejsou zaručeny.)

Napájení, specifikace produktu a další

Požadavky na napájení

220 V - 240 V AC, 50 Hz

Velikost obrazovky (úhlopříčka) (přibl.)

KD-85X8xK: 214,8 cm / 85 palců

KD-75X8xK: 189,3 cm / 75 palců

KD-65X8xK: 163,9 cm / 65 palců

KD-55X8xK: 138,8 cm / 55 palců

KD-50X8xK: 125,7 cm / 50 palců

KD-43X8xK: 108,0 cm / 43 palců

Spotřeba elektrické energie

V režimu [Standardní]

KD-85X8xK: 242 W

KD-75X8xK: 225 W

KD-65X8xK: 181 W

KD-55X8xK: 137 W

KD-50X8xK: 94 W

KD-43X8xK: 79 W

Spotřeba elektrické energie v pohotovostním

režimu*7*8

0,50 W (25 W v režimu aktualizace softwaru/EPG)

Rozlišení displeje (vodorovně × svisle) (pixely)

3840 × 2160

Vlastnosti výstupu

500 mA (pro USB 1), 900 mA (pro USB 2)

Rozměry (přibl.) (š × v × h) (cm)

se stolním stojanem

KD-85X89K / 85X85K: 190,1 × 117,8 × 45,7

KD-75X89K / 75X85K: 167,5 × 104,1 × 41,2

KD-65X89K / 65X85K: 145,2 × 90,6 × 33,9

KD-55X89K / 55X85K: 123,3 × 78,3 × 33,9

KD-50X89K / 50X85K: 111,9 × 71,6 × 28,8

KD-43X89K / 43X85K: 96,4 × 62,9 × 28,8

bez stolního stojanu

KD-85X8xK: 190,1 × 109,0 × 7,3

KD-75X8xK: 167,5 × 96,2 × 7,3

KD-65X8xK: 145,2 × 83,6 × 7,2

KD-55X8xK: 123,3 × 71,1 × 7,2

KD-50X8xK: 111,9 × 64,9 × 7,0

KD-43X8xK: 96,4 × 56,3 × 6,9

Šířka stojanu (přibl.) (cm)

Standardní poloha:

KD-85X89K / 85X85K: 153,2

KD-75X89K / 75X85K: 132,9

KD-65X89K / 65X85K: 120,9

KD-55X89K / 55X85K: 106,1

Hmotnost (přibl.) (kg)

se stolním stojanem

KD-85X89K / 85X85K: 46,2

KD-75X89K / 75X85K: 33,8

KD-65X89K / 65X85K: 23

KD-55X89K / 55X85K: 18,1

KD-50X89K / 50X85K: 13,3

KD-43X89K / 43X85K: 10,7

bez stolního stojanu

KD-85X8xK: 44,7

KD-75X8xK: 32,6

KD-65X8xK: 22

KD-55X8xK: 17,1

KD-50X8xK: 12,7

KD-43X8xK: 10,2

Ostatní

Volitelné příslušenství

Nástěnný držák: SU-WL850 (pouze modely

Nástěnný držák: SU-WL450

Průměr a délka šroubu:

Provozní teplota: 0 °C – 40 °C

Provozní vlhkost: Relativní vlhkost 10 % – 80 % (nekondenzující)

*1 Když je vstup 4096 × 2160p a [Širokoúhlý režim] je nastaveno na [Výchozí], rozlišení bude zobrazeno jako 3840 × 2160p. Pro zobrazení 4096 × 2160p, nastavte [Širokoúhlý režim] na [Plný 1] nebo [Plný 2].

*2 Viz nabídka na obrazovce pro nastavení [Formát signálu HDMI].

*3 Podrobnosti naleznete online v Uživatelské příručce.

*4 Pouze HDMI IN 3 & 4. K připojení použijte ultra vysokorychlostní kabel HDMI.

*5 Připojte svůj audio systém do portu HDMI IN 3 pro reprodukci zvuku TV vaším audio systémem.

*6 Funkce není v Itálii dostupná.

*7 Specifikovaná spotřeba elektrické energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.

*8 Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti.

Poznámka

• Dostupnost volitelného příslušenství závisí na zemi/oblasti/modelu televizoru/zásobách na skladě.
• Vzhled a specifikace se mohou změnit bez předchozího upozornění.
• Pro používání Asistent Google může být vyžadováno předplatné služeb a aplikací a mohou platit další smluvní podmínky a/nebo poplatky.
• Specifikace produktu v této příručce jsou určeny pro NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 1062/2010. Další informace o nařízení (EU) 2019/2013 naleznete na příslušných webových stránkách.

Číslo registrace výrobku

(NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 2019/2013)

KD-85X89K (1034519), KD-85X85K (1034518),

KD-75X89K (1034517), KD-75X85K (1034516),

KD-65X89K (1034513), KD-65X85K (1034512),

KD-55X89K (1034511), KD-55X85K (1034507),

KD-50X89K (1034506), KD-50X85K (1034503),

• Nastavenia, funkcie, pripojenie k internetu, riešenie problémov atd.
• Ak ho chcete otvorit, stlačte (Výber vstupu) na dialkovom ovládači a zvolte položku [Pomocník]. Ak položka [Pomocník] neexistuje, zvolte [Upravit] a pridajte [Pomocník].

Informácie o bezpečnosti

Preprava

7 Snímač dialkového ovládania / Svetelný snímač / LED

Stlačte (Výber vstupu) na dialkovom ovládači a zvolte položku [Pomocník]. Ak položka [Pomocník] neexistuje, zvolte [Upravit] a pridajte [Pomocník].

Dialkový ovládač nefunguje.

• Vymeňte batérie.

Đalšie informácie o riešení problémov nájdete v Príručke. Stlačte (Výber vstupu) na dialkovom ovládači a zvolte položku [Pomocník]. Ak položka [Pomocník] neexistuje, zvolte [Upravit] a pridajte [Pomocník].

Špecifikácie

Systém

Analogový: UHF/VHF/káblový

Digitálny: UHF/VHF/káblový

Satelit: Medzifrekvencia 950-2150 MHz

Zvukový výstup: 10 W + 10 W

Vstupné a výstupné konektory

Anténa/kábel

75 ohmov, externý konektor pre VHF/UHF

Satelitná anténa

Jednokáblový rozvod EN50494.

Vstup video/audio (mini jack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibilné)

Video:

4096 × 2160p (50, 60 Hz) ^12 , 4096 × 2160p

(24Hz)^1,3840× 2160p(50,60Hz)^2,3840×

5,1 lineárny kanál PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bitov, Dolby

Audio, Dolby Atmos, DTS

V režime [Štandardný]

KD-85X8xK: 242 W

KD-75X8xK: 225 W

KD-65X8xK: 181 W

KD-55X8xK: 137 W

KD-50X8xK: 94 W

KD-43X8xK: 79 W

Príkon v pohotovostnom režime ^78

so stolovým stojanom

KD-85X89K / 85X85K: 190,1 × 117,8 × 45,7

KD-75X89K / 75X85K: 167,5 × 104,1 × 41,2

KD-65X89K / 65X85K: 145,2 × 90,6 × 33,9

KD-55X89K / 55X85K: 123,3 × 78,3 × 33,9

KD-50X89K / 50X85K: 111,9 × 71,6 × 28,8

KD-43X89K / 43X85K: 96,4 × 62,9 × 28,8

bez stolového stojana

KD-85X8xK: 190,1 × 109,0 × 7,3

KD-75X8xK: 167,5 × 96,2 × 7,3

KD-65X8xK: 145,2 × 83,6 × 7,2

KD-55X8xK: 123,3 × 71,1 × 7,2

KD-50X8xK: 111,9 × 64,9 × 7,0

KD-43X8xK: 96,4 × 56,3 × 6,9

Šírka stojana (Pribl.) (cm)

Štandardná poloha:

KD-85X89K / 85X85K: 153,2

KD-75X89K / 75X85K: 132,9

KD-65X89K / 65X85K: 120,9

KD-55X89K / 55X85K: 106,1

Hmotnost (Pribl.) (kg)

so stolovým stojanom

KD-85X89K / 85X85K: 46,2

KD-75X89K / 75X85K: 33,8

KD-65X89K / 65X85K: 23

KD-55X89K / 55X85K: 18,1

KD-50X89K / 50X85K: 13,3

KD-43X89K / 43X85K: 10,7

bez stolového stojana

KD-85X8xK: 44,7

KD-75X8xK: 32,6

KD-65X8xK: 22

KD-55X8xK: 17,1

KD-50X8xK: 12,7

KD-43X8xK: 10,2

Iné

Montážna konzola na stenu: SU-WL850 (len

Montážna konzola na stenu: SU-WL450

Priemer a dížka skrutky:

Montážna konzola na stenu

Modul kamery s mikrofónom: CMU-BC1

*1 Ked'je vstup 4096 × 2160p a [Široký režim] je nastavené na [Štandardný], rozlíšenie sa zobrazí ako 3840 × 2160p. Na zobrazenie 4096 × 2160p vyberte nastavenie [Široký režim] na [Plný 1] alebo [Plný 2].

*2 Informácie o tom, ako nastavit [Formát signálu HDMI], nájdete v ponuke na obrazovke.

*3 Podrobnosti nájdete v online Príručke.
