BRUKSANVISNING Dolceclima Brezza 10 HP WiFi OLIMPIA SPLENDID

3.3.a - Sette inn batteriene 14
3.3.b - Skifte ut batteriene ....15

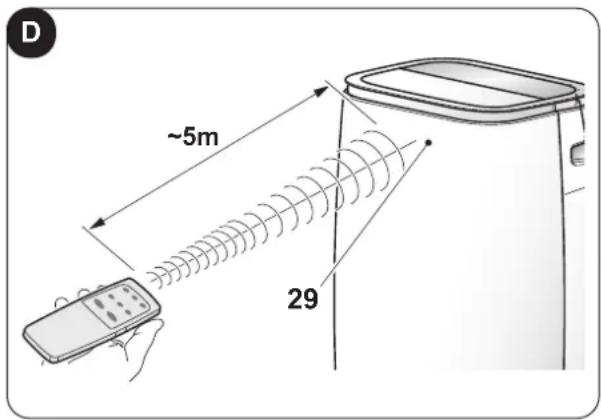

3.3.c - Plassering av fjernkontrollen 15

3.4 - BRUK AV APPARATET 15

3.4.a - Forberedende operasjoner 15
3.4.b - Antenning/slukking av apparatet....16

4.1.a - Rengjøring av apparatet og fjernkontrollen 18
4.1.b - Rengjøring av sugefilteret 18
4.1.c - Råd for energisparing....18

4.2.a - Tømming av kondensvann....19

- TEKNISKE DATA....19

6 - PROBLEMER OG MULIGE L∅SNINGER....19

NO - 1

0 - ADVARSLER

0.1 - GENERELL INFORMASJON

Aller først vil vi takke deg for at du har valgt et apparat i vår produksjon.

0.2 - SYMBOLER

Piktogrammene i dette kapittelet gir en rask og entydig informasjon for korrekt bruk av maskinen under sikre betingelser.

0.2.1 - Redaksjonelle piktogrammer

	Varsler at dette dokumentet må leses oppmerksomt før du installerer og/eller bruker apparatet.
	Varsler at dette dokumentet må leses oppmerksomt før alle former for vedlikehold og/eller rengjøring.
	Indikerer at det kan finnes ekstra informasjon i de vedlagte veiledningene.
	Indikerer at det finnes i informasjon i bruks- eller vedlikeholdsveiledningen.
	Indikerer at assistansepersonale må håndtere apparatet i henhold til installasjons-veiledningen.
[DSG3]	Varsler at apparatet bruker brennbar kjølevæske. Hvis kjølevæske lekker ut og utsettes for en ekstern antenningskilde er det fare for brann.
	Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støt hvis den ikke gjennomføres i tråd med sikkerhetsstandardene.
	Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for å utsettes for fysiske skader hvis den ikke gjennomføres i tråd med sikkerhetsstandardene.
	Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støt og brannsår som følge av kontakt med komponentene hvis den ikke gjennomføres i tråd med sikkerhetsstandardene.
	Avsnittene som følger etter dette symbolet inneholder svært viktig informasjon og påbud, særlig hva angår sikkerheten.Manglende respekt for dette vil kunne medføre:- fare for operatørenes sikkerhet- bortfall av garantien- fraskrivelse av alt ansvar fra produsentens side.
[6WCS]	Merker handlinger som man absolutt ikke må foreta seg.
	Varsler aktuelt personale om at det er forbudt å dekke til apparatet for å unngå overoppvarming.

0.3 - GENERELLE ADVARSLER

VED BRUK AVELEKTRISKE APPARATER MÅ MAN ALLTID F∅LGENDE GRUNNLEGGENDE SIKKERHETSREGLER FOR Å REDUSERE FAREN FOR BRANN, ELEKTRISK ST∅T OG PERSONULYKKER, INKLUDERT F∅LGENDE:

For å unngå eventuelle skader på kompressoren er hver oppstart forsinket med 3 minutter i forhold til forrige slukking.

1. Kopibeskyttet dokument med forbud mot reproduksjon eller overføring til tredjeparter uten uttrykkelig skriftlig tillatelse fra selskapet OLIMPIA SPLENDID. Maskinene kan gjennomgå oppdateringer og derfor ha enkelte andre egenskaper enn dem som vises, uten at dette har noen betydning for teksten i denne veiledningen.

es denne veiledningen grundig før du gjennomfører en hvilken som helst operasjon (installasjon, vedlikehold, bruk) og følg anvisningene i hvert enkelt kapittel til punkt og prikke.

ppbevar denne veiledningen trygt for eventuell videre konsultasjon.

1. Etter å ha fjernet emballasjen må du forsikre deg om at apparatet er helt og uskadet. Emballasjeelementene må ikke etterlates innenfor barns rekkevidde, da de utgjør en potensiell fare.
2. PRODUŠENTEN PÅTAR SEG IKKE NOE ANSVAR FOR SKADER PÅ PERSONER ELLER GJENSTANDER SOM SKYLDES MANGLENDE OVERHOLDELSE AV REGLENE OG STANDARDENE SOM ER GITT I DENNE VEILEDNINGEN.

3. Produsenten forbeholder seg retten til når som helst å foreta endringer på egne modeller, så fremt dette ikke har noen innvirkning på de viktige egenskapene beskrevet i denne veiledningen.

4. Vedlikehold av apparater for klimatisering som dette vil kunne være farlig, siden det inne i dette apparatet finnes en kjølegass som er under trykk, og strømførende elektriske deler. Derfor må eventuelle vedlikeholdsinngrep (med unntak av rengjøring av filtrene) utelukkende gjennomføres av autorisert og kvalifisert personale.

5. Installasjoner utført i strid med advarslene gitt i denne veiledningen og bruk utover de angitte temperaturgrensene fører til bortfall av garantien.

6. Ordinært vedlikehold av filtrene og generell utvendig rengjøring kan også utføres av brukeren, da dette ikke omfatter noen vanskelige eller farlige operasjoner.

7. Under montering og ved hver enkelt vedlikeholdsoperasjon er det nødvendig å overholde forholdsreglene som er beskrevet i denne veiledningen, og på etikettene som er plassert inne i eller utenpå apparatet, og dessuten overholde alle forholdsregler som sunn fornuft tilsier og som beskrives i de generelle sikkerhetsreglene som gjelder på installasjonsstedet.

8. I tilfelle av utskifting av deler må du utelukkende bruke originale OLIMPIA SPLENDID reservedeler.

1. Hvis apparatet ikke brukes over lengre tid, eller ingen oppholder seg i det klimatiserte rommet anbefaler vi av sikkerhetshensyn og koble fra strømforsyningen til apparatet.

1. Ikke bruk flytende eller korroderende rengjøringsmidler for å rengjøre apparatet, ikke sprut vann på apparatet, da det vil kunne skade plastkomponentene eller til og med føre til elektriske støt.

1. Ikke fukt det innvendige apparatet og fjernkontrollen. Da vil det kunne oppstå kortslutning eller brann.

1. I tilfelle av funksjonsproblemer eller uregelmessigheter (for eksempel: unormal stø, vond lukt, røyk, unormal temperaturøkning, elektrisk dispersjon, osv.), må du straks slå av apparatet og koble støpselet fra stikkontakten. For eventuelle reparasjoner må du

NO - 3

utelukkende henvende deg til produsentens autoriserte tekniske assistanseverksteder og be om at det utelukkende benyttes originale reservedeler. Manglende overholdelse av det ovennevnte kan sette apparatets sikkerhet i fare.

1. Ikke la luftkjøleren være i funksjon over lengre tid hvis fuktigheten er høy eller hvis dører eller vinduer er åpne.

Fuktigheten vil kunne kondensere og fukte eller skade innredningen.

1. Ikke koble fra støpselet mens apparatet er i funksjon. Fare for brann eller elektrisk støt. ke legg tunge eller varme gjenstander oppå apparatet.

2. Før du kobler til apparatet elektrisk må du forsikre deg om at dataene på merkeplatene er i samsvar med dataene for strømnettet. Stikkontakten må være jordet. Merkeplaten (20) er plassert på sidene av apparatet (Fig.2).

3. Installer apparatet i henhold til instruksjonene fra produsenten. En feilaktig installasjon kan forårsake skader på personer, dyr eller gjenstander, og produsenten kan ikke holdes ansvarlig for dette.

4. Hvis støpselet og stikkontakten ikke er kompatible må du få støpselet skiftet ut med en egnet type. Dette må gjøres av profesjonelt kvalifisert materiale, som må forsikre seg om at snittet i kablene i kontakten er egnet for den effekten som absorberes av apparatet. Som hovedregel fraråder vi bruken av adaptere og/eller skjøteledninger. Hvis dette må brukes må disse være i samsvar med gjeldende sikkerhetsregler og deres strømbelastbarhet (A) må ikke være lavere enn apparatets maksimale.

5. Dette apparatet er ikke laget for å brukes med en ekstern tidsinnstilling eller med et eget fjernstyrt system.

6. Bruk alltid utelukkende apparatet i vertikal posisjon.

7. Du må ikke på noen måte hindre for eller tette igjen ristene for luftinntak og -uttak.

8. Ikke putt inn gjenstander eller redskaper i ristene for inntaks- og uttaksluft, da det medfører en fare for elektrisk støt, brann eller skader på apparatet.

9. Bruk aldri apparatet:

- med våte eller fuktige hender;

- barbeint.

1. Ikke dra i strømledningen eller i selve apparatet for å trekke støpselet ut av stikkontakten.

2. Ikke bruk apparatet under direkte sollys eller i nærheten av varmekilder som ovner, radiatorer eller lignende (Fig. 3).

3. Ikke bruk apparatet i nærheten av apparater som bruker gass (Fig.3)

4. Plasser alltid apparatet på en stabil, flat og jevn overflate.

5. La det være minst 80 cm plass på sidene og bak apparatet og la det være minst 80 cm ledig plass over apparatet (Fig.1).

6. Ikke plasser apparatet i nærheten av en stikkontakt (Fig.4).

7. Stikkontakten må være lett tilgjengelig slik at det er enkelt å trekke ut støpselet i en eventuell nødsituasjon.

8. Ikke ta på støpselet med fuktige hender.

9. Ikke bøy, vri, trekk eller skade strømkabelen.

10. Ikke rull ut strømkabelen under tepper, pledd eller föringer. Plasser strømkabelen på steder der ingen passerer, slik at du unngår at noen snubler i den.

11. Koble fra strømkabelen når apparatet ikke er i bruk over lengre tid og/eller når ingen er hjemme.

12. Ikke bruk apparatet på spesielt fuktige steder (baderom, kjøkken, osv.).

13. Ikke bruk apparatet utendørs eller på våte eller fuktige overflater. Unngå å helle væsker på apparatet. Ikke bruk apparatet i nærheten av vasker eller kraner.

14. Ikke legg apparatet i vann eller andre væsker.

15. Rengjør apparatet med en fuktig klut. Ikke bruk slipende produkter eller materialer. Se det egne avsnittet for rengjøring av filtrene.

16. Den vanligste årsaken til overoppvarming er at det samler seg støv eller hår i apparatet. Fjern slike oppsamlinger regelmessig ved å koble apparatet fra strømforsyningen og deretter støvsuge ristene.

17. Ikke bruk apparatet på steder med betydelige temperatursvingninger, da det vil kunne danne seg kondens inne i apparatet.

NO - 4

1. Installer apparatet minst 2 meter fra andre elektroniske apparater (TV, radio, datamaskin, dvd-spiller, osv.) for å unngå interferens (Fig. 6).

2. Ikke bruk apparatet hvis det i lokalet nylig har blitt brukt insektsmiddel i gassform eller hvis det er tent røkelse, kjemisk damp eller oljeholdige rester.

3. Ikke bruk apparatet uten at filtrene er korrekt plassert.

4. Demontering, reparasjon og rekonvertering utført av uautorisert personale vil kunne føre til alvorlige skader og medfører bortfall av produsentens garanti.

5. Ikke bruk apparatet i tilfelle av feil eller dårlig funksjon, hvis kabelen eller støpselet er skadet, eller hvis det har falt eller har vært utsatt for skader av noe slag. Slå av apparatet, koble støpselet fra stikkontakten og få det kontrollert av kvalifisert profesjonelt personale.

6. Ikke demontere eller utfør endringer på apparatet.

7. Det er ekstremt farlig å forsøke å reparere apparatet selv.

8. Hvis man bestemmer seg for å ikke lenger bruke et apparat av denne typen må det ubrukeliggjøres ved at man kutter strømkabelen, etter å ha trukket støpselet ut av stikkontakten. Vi anbefaler dessuten å uskadeliggjøre de delene av apparat som vil kunne utgjøre en fare, særlig for barn som vil kunne tenkes å bruke et kassert apparat til å leke med.

9. Ikke bruk andre instrumenter enn dem som anbefales av produsenten til avriming og rengjøring av apparatet.

10. Apparatet er beskyttet med en termisk beskyttelse som bevarer det elektroniske kortet i tilfelle av overtemperatur. Hvis denne beskyttelsen utløses kobler du støpselet fra stikkontakten og venter til apparatet er fullstendig avkjølt (minst 20÷30 minutter) og koble deretter støpselet til stikkontakten igjen og starter apparatet på nytt. Hvis apparatet ikke starter igjen må du koble støpselet fra stikkontakten og kontakter et serviceverktsted.

11. Detaljer om typen og effekten til sikringene: T, 250 V CA, 3,15 A eller over

0.4 - TILTENKT BRUK

- Luftkjøleren skal utelukkende brukes til å produsere varm* eller kald luft eller fukte luften (valgfritt), med det eneste formål å gjøre romtemperaturen behagelig.

- Dette apparatet er laget utelukkende for bruk i hjemmet eller lignende.

- En upassende bruk av apparatet med eventuelle skader på personer, gjenstander eller dyr fritar OLIMPIA SPLENDID fra alt ansvar.

0.5 - RISIKOOMRÅDER

- Luftkjølerne må ikke installeres på steder der det finnes brennbare gasser, eksplosive gasser, på svært fuktige steder (vaskerom, drivhus, osv.), eller på steder der det finnes andre maskiner som genererer en sterk varmekilde, i nærheten av en saltvannskilde eller svovelholdig vann.

- IKKE bruk gass, bensin eller andre brennbare væsker i nærheten av luftkjøleren.

- Bruk utelukkende medfølgende komponenter (se punkt 1.1). Bruk av ikke standardiserte deler kan føre til vannlekkasjer, elektrisk støt, brann og skader på personer eller gjenstander.

Dette produktet må utelukkende brukes i henhold til spesifikasjonene som er gitt i denne veiledningen. Bruk på annen måte enn det som er spesifisert vil kunne medføre alvorlige skader. PRODUSENTEN PÅTAR SEG IKKE NOE ANSVAR FOR SKADER PÅ PERSONER ELLER GJENSTANDER SOM SKYLDES MANGLENDE OVERHOLDELSE AV REGLENE OG STANDARDENE SOM ER GITT I DENNE VEILEDNINGEN.

* Bare for versjoner med varmepumpe

NO - 5

0.6 - ADVARSLER FOR KJ∅LEGASS R290

1. APPARATET INNEHOLDER GASS R290 (BRENNBARHETSKLASSIFISERING A3)
2. APPARATET MÅ OPPBEVARES PÅ ET GODT VENTILERT STED, OG ST∅RRELSEN PÅ ROMMET MÅ TILFREDSSTILLE DE SPESIFISERTE MÅLENE FOR BRUK AV APPARATET.
3. APPARATET MÅ INSTALLERES, BRUKS OG OPPBEVARES I ET LOKALE DER GULVOVERFLATEN ER ST∅RRE ENN, SE TABELLEN.

Mengde gass R290 i kg (se etiketten på apparatet)	0,120	0,130	0,140	0,150	0,160	0,170	0,180	0,190	0,200	0,210	0,220
Minimumsdimensjoner for lokalet der apparatet skal brukes og oppbevares ( m^2 )	6 7 7	8 8 9 9	10	10	11

1. DETTE APPARATET INNEHOLDER EN MENGDE KJ∅LEGASS R290 SOM TILSVARER DEN SOM ER ANGITT PÅ MERKEETIKETTEN SOM ER PLASSERT PÅ APPARATET.
2. APPARATET MÅ OPPBEVARES PÅ ET STED DER DET IKKE FINNES NOEN ANTENNINGSKILDER MED KONTINUERLIG FUNKSJON (F.EKS. ÅPNE FLAMMER, APPARATER SOM FUNGERER MED GASS ELLER VARMEOVNER MED ELEKTRISK FUNKSJON).
3. Ikke stikk hull på eller brenn.
4. Vær oppmerksom på at kjølemidlene kan være helt luktfrie.
5. R290 er en kjølegass i samsvar med europeisk miljølovgivning. Du må ikke på noen måte stikke hull på kjølekretsen.
6. Ikke bruk noen innretninger for å framskynde tineprosessen eller for rengjøring, med unntak av dem som er anbefalt av produsenten.
7. Når man tiner og rengjør apparatet må man ikke bruke andre instrumenter enn dem som er anbefalt av produsenten.
8. Hvis apparatet installeres, brukes og oppbevares på et sted som ikke er ventilert må lokale utformes slik at man unngår oppsamling av utlekket kjølegass, som følge av elektriske varmere, ovner eller andre antenningskilder.
9. Respekter nasjonale regler om bruk av gass.
10. Hold ventilasjonsåpningene frie for hindringer.
11. Apparatet må oppbevares på en slik måte at man unngår mekaniske skader.
12. Alle som måtte befinne seg over eller inne i en kjølekrets for å arbeide må inneha et gyldig sertifikat for dette, som bekrefter at vedkommende har kompetanse til å håndtere kjølemidler på en sikker måte, i samsvar med en spesifikk vurdering anerkjent i sektoren.

1. Vedlikeholdet må utelukkende gjennomføres i henhold til anbefalingene fra produsenten av apparatet. Vedlikehold og reparasjon som krever assistanse fra annet spesialisert personale må gjennomføres under overvåking av en person som har kompetanse i bruken av brennbare kjølevæsker.

2. TRANSPORT AV APPARATER SOM INNEHOLDER BRENNBARE KJ∅LEVÆSKER Referer til lover og regler for transport.

3. MERKING AV APPARATET MED SYMBOLER Referer til lokale lover og regler.
4. KASSERING AV APPARATER SOM INNEHOLDER BRENNBARE KJ∅LEVÆSKER Referer til nasjonale lover og regler.
5. OPPBEVARING AV APPARATER/ENHETER Oppbevaring av apparatet må være i samsvar med instruksjonene fra produsenten.

21. OPPBEVARING AV EMBALLERT PRODUKT (USOLGT)

Emballasjen må være satt sammen slik at en mulig mekanisk skade inne i selve apparatet ikke fører til noen lekkasje av kjølemiddel.

Det maksimale antallet apparatdeler som kan oppbevares sammen er angitt i lokale regler.

a) Kontroll av området

Før du begynner å arbeide med systemer som inneholder brennbare kjølemidler må du gjennomføre sikkerhetskontroller for å forsikre deg om at faren for antenning er minimal. Overhold følgende forholdsregler for å gjennomføre eventuelle reparasjoner av kjølesystemet før du bruker det.

b) Gjennomføring av arbeidet

Arbeidet må gjennomføres under kontroll for å minimere rsikoen for forekomst av brennbar gass eller damp mens arbeidet gjennomføres.

c) Generelt arbeidsområde

Hele vedlikeholdsstaben og andre operatører som måtte befinnes seg i arbeidsområdet må ha fått instruksjon om typen arbeid som gjennomføres. Unngå å arbeide i trange rom. Området rundt arbeidsområdet må være avgrenset. Forsikre deg om at området er trygt og sikkert takket være en kontroll av brennbart materiale.

d) Kontroller forekomsten av kjølevæske

Området må kontrolleres med bruk av en egnet deteksjonsinnretning for kjølemidler før og etter arbeid, for å forsikre seg om at operatøren er klar over om det finnes potensielt antennelig atmosfærer. Forsikre deg om at apparatene for avdekking av lekkasjer er egnet for bruk med brennbare kjølemidler, det vil si at de er av antignisttype, forseglet på passende måte eller har en iboende sikkerhet.

e) Forekomst av brannslokkingsapparater

Hvis det skulle være nødvendig å foreta varme bearbeidinger på kjøleapparatene eller på en hvilken som helst del knyttet til disse, må det alltid finnes egnet brannslokkingsutstyr for hånden. Oppbevar alltid et brannslokkingsapparat med tørt pulver eller med CO2 i nærheten av fylleområdet.

f) Fravær av brennbare kilder

Ingen operatører som utfører arbeid på eller med kjølesystemet og som medfører eksponering av slanger som inneholder eller har inneholdt brennbare kjølemidler må bruke noen som helst brennbare kilder som vil kunne forårsake en brann eller en eksplosjon. Alle mulige brennbare kilder, inkludert bruk av sigaretter, må holdes tilstrekkelig langt borte fra installasjons-, reparasjons- fjernings- eller demonterignsstedet, da det brennbare kjølemiddelet under disse operasjonene vil kunne slippe ut i miljøet rundt. Før arbeidet starter må man undersøke området rundt apparatene for å forsikre deg om at det ikke finnes noen brennbare elementer eller fare for antenning. Bruk skilting som viser forbud mot røyking.

g) Ventilert område

Forsikre deg om at installasjonsstedet er åpent eller tilstrekkelig ventilert før du setter i gang systemet eller utfører noe som helstarbeid om inkluderer bruken av varme. Ventilasjonsgraden må opprettholdes gjennom hele perioden da arbeidet utføres. Ventilasjonen må være i stand til å spre alle eventuelle kjølegasser som slippes ut på en sikker måte, og å føre disse ut til utsiden.

Ved utskifting av elektriske komponenter må disse være egnet for bruksområdet og i samsvar med angitte indikasjoner. Produsentens retningslinjer angående vedlikehold og assistanse må alltid overholdes. Ta kontakt med produsentens tekniker for assistanse hvis du skulle være i tvil. Kontrollene som følger må gjennomføres på installasjoner som bruker brennbar

kjølemidler. Kontroller at størrelsen på lasten er i samsvar med dimensjonene på lokalet der delene som inneholder kjølemidler er installert; at ventilasjonssystemet og -åpningene fungerer korrekt og at de ikke er hindret eller tettet igjen. Hvis det benyttes en kjølekrets må man kontrollere at det finnes i kjølemiddel i sekundærkretsen, og at merkingen på maskinen hele tiden er synlig og leselig. Merking og skilting som ikke er leselig må korrigeres. Kontroller at kjøleslangene og -komponentene er installert i en posisjon der det er usannsynlig at de utsettes for et hvilket som helst stoff som vil kunne korrodere de komponentene som inneholder kjølemiddel, med mindre disse komponentene består av materialer som har en iboende sikkerhet mot korrosjon eller at de har en passende beskyttelse mot dette.

i) Kontroll på elektriske apparater

Reparasjon og vedlikehold av de elektriske komponentene skal omfatte innledende sikkerhetskontroller og inspeksjon av komponentene. Hvis det skulle oppstå en feil som vil kunne sette sikkerheten i fare må du ikke sende strøm til kretsen før problemet har blitt løst på en egnet måte. Bruk en egnet midlertidig løsning hvis defekten ikke kan løses umiddelbart, men det er nødvendig å fortsette med funksjonen. Det må opplyses om denne situasjonen til eieren av apparatet, slik at alle parter er informert. De innledende sikkerhetskontrollene omfatter: kontrollere at kondensatorene er tomme; denne kontrollen må gjennomføres på en sikker måte for å unngå gnister; kontrollere at de elektriske komponentene og strømførende kabler ikke er eksponert under fyllingen; gjenoppretting av tømming av systemet, kontrollere kontinuiteten til jordingskoblingen.

1. REPARASJON AV FORSEGLEDE KOMPONENTER

a) Under reparasjon av forseglede komponenter må all elektrisk strømforsyning kobles fra utstyret man skal arbeide fra før man fjerner en hvilken som helst forseglet kledning, osv. Hvis det skulle være helt nødvendig med strømforsyning på utstyret under reparasjonen må det plasseres en permanent fungerende innretning for avdekking av lekkasjer på et kritisk sted, slik at operatøren blir varslet om en potensielt farlig situasjon.

b) Vær spesielt oppmerksom på det som følger for å forsikre deg om at kledningen eller dekselet ikke endres på en slik måte at det har noen innvirkning på sikkerhetsnivået når man arbeider på de elektriske komponentene.

Dette inkluderer skader på kablene, overdrevent antall koblinger, klemmer som ikke er i samsvar med de originale spesifikasjonene, skader på pakningene, feilaktig montering av kabelmuffene, osv. Forsikre deg om at apparatet er montert på en sikker måte. Forsikre deg om at pakningene eller forseglingsmaterialene ikke er skadet på en slik måte at de ikke lenger kan hindre inntrengning av brennbare atmosfærer. Reservedeler må være i samsvar med spesifikasjonene fra produsenten.

Bruk en av forsegling i silikon kan hindre effektiviteten til enkelte systemer for avdekking av lekkasjer. Komponenter med iboende sikkerhet behøver ikke å isoleres før man arbeider på dem.

1. REPARASJON AV KOMPONNTER MED IBOENDE SIKKERHET

Ikke påfør noen induktiv belastning eller permanent kapasitet på kretsen uten først å forsikre deg om at denne ikke overstiger den maksimalt tillatte spenningen for apparatet som er i bruk. Komponenter med iboende sikkerhet er det eneste som kan arbeide på når de er spenningsførende i en brennbar atmosfære. Testsystemet må ha korrekt ampereverdi. Skift ut komponentene utelukkende med reservedeler som er anvist av produsenten. Andre deler enn dem som er anvist vil kunne føre til antenning av kjølemiddelet i atmosfæren etter en lekkasje.

1. KABLER

Kontroller at kablene ikke er gjenstand for slitasje, korrosjon, overdrevent trykk, vibrasjoner,

skarpe kanter en hvilken som helst annen form for negative miljøvirkninger. Under kontrollen må du også ta hensyn til virkningene av elding eller konstante vibrasjoner forårsaket av elementer som kompressorer eller vifter.

26. AVDEKKING AV BRENNBARE KJ∅LEMIDLER

Du må ikke under noen omstendigheter bruke mulige antenningskilder for å avdekke mulige kjølemiddellekkasjer. Ikke bruk knallgassflammer (eller et hvilket som helst annet avdekkingssystem som bruker åpne flammer).

27. METODE FOR AVDEKKING AV LEKKASJER

Følgende metoder for avdekking av lekkasjer er ansett som akseptable for systemer som inneholder brennbare kjølevæsker. Bruk elektroniske lekkasjedetektorer for brennbare kjølevæsker, selv om følsomheten kanskje ikke er egnet eller detektorene må reguleres. (Deteksjonsutstyret må reguleres på et sted der det ikke finnes kjølevæske). Forsikre deg om at deteksjonsinnretningen ikke er en mulig antenningskilde og at den er egnet for det kjølemiddelet som brukes. Utstyret for avdekking av lekkasje må stilles inn ved en prosentandel på LFL kjølemiddelet og må kalibreres i forhold til kjølemiddelet som brukes og den passende andelen gass (maksimalt 25 %) er bekreftet. Væsken for avdekking av lekkasje kan brukes med de fleste kjølemidler, men bruk av vaskemidler som inneholder klor må unngås, siden klor kan reagere med kjølemiddelet og korrodere rør i kobber. Hvis man mistenker en lekkasje må alle åpne flammer fjernes/slukkes. Hvis det avdekkes en lekkasje av kjølemiddel som behøver sveising må du samle opp alt kjølemiddelet fra systemet eller isolere det (via avdekkingsventiler) i en del av systemet som er langt fra lekkasjen. Nitrogen uten oksygen (OFN) må dermed frigis i systemet først og i løpet av sveiseprosessen.

28. FJERNING OG T∅MMING

Bruk konvensjonelle metoder ved arbeid på kjølekretsen for gjennomføring av reparasjoner eller av alle andre årsaker. Til tross for dette er det viktig at best praksis respekteres, siden det er umulig å vurdere brennbarheten. Respekter følgende framgangsmåte:

• Fjern kjølemiddelet;
• Skyll kretsen med beskyttende gass;
• Tøm;
- Skyll en gang til med beskyttende gass;
- Åpne kretsen ved å kutte den eller sveise den.

Mengden med kjølemiddel må gjenopprettes i de egnede gjenvinningsylinderne. Rengjør systemet med OFN for å gjøre enheten sikker. Det ville kunne være nødvendig å gjennomføre dette tiltaket flere ganger. Ikke bruk komprimert luft eller oksygen til denne operasjonen.

Rengjøringen må fullføres med å fylle tomrommet i systemet med OFN og fortsette å fylle til man når driftstrykket, og så slippe ut OFN i atmosfæren og til sist setter du systemet i en vakuumbetingelse. Gjenta prosessen helt til det ikke er mer kjølemiddel igjen inne i systemet. Når siste fylling med OFN brukes må systemet settes i atmosfærisk trykk for å kunne brukes. Denne operasjonen er svært viktig hvis det skal utføres sveiseoperasjoner på rørene.

Forsikre deg om at avløpet fra vakuumpumpen ikke er i nærheten av noen antenningskilder og at ventilasjon er tilgjengelig.

29. FYLLEPROSEDYRER

I tillegg til konvensjonelle fylleprosedyrer må du respektere kravene under.

Forsikre deg om at det ikke forekommer forurensning av forskjellige kjølemidler under fylling av apparatet. Slangene skal være så korte som mulig for å redusere mengden kjølevæske inne i dem til et minimum. Sylindrene må holdes i oppreist posisjon. Forsikre deg om at kjølesystemet er jordet før du fyller det med kjølevæske.

Utvis maksimal forsiktighet og pass på at du ikke overfyller kjølesystemet. Test trykket med OFN før du fyller systemet igjen. Kontroller om systemet er tett når fyllingen er over, men før du setter systemet i funksjon. En ytterligere kontroll av tettheten må gjennomføres før du forlater installasjonsstedet.

30. SETTE UT AV FUNKSJON

Før gjennomføring av denne prosedyren er det viktig at teknikeren har gjort seg kjent med apparatet og med alle dets komponenter. Det anses som god praksis og samle opp alle kjølemidler på en sikker måte. Før du gjennomfører denne operasjonen tar du en prøve av oljen og av kjølemiddelet hvis det skulle være nødvendig med en analyse før ny bruk av det gjenvunne kjølemiddelet. Det er viktig at elektrisk energi er tilgjengelig før du setter i gang denne prosedyren.

a) Gjør deg kjent med apparatet og med dets funksjon.
b) Isoler systemet elektrisk.
c) Før du gjennomfører denne prosedyren må du forsikre deg om at:

• Mekanisk flytteutstyr er tilgjengelig, hvis det skulle bli nødvendig å flytte sylindrene med kjølemiddel;
• Alle beskyttelsesinnretninger er tilgjengelige og brukt korrekt;
• Gjenvinningsprosedyren må alltid kontrolleres av en kompetent person;
• Gjenvinningsutstyret og sylindrene er i samsvar korrekte standarder.

d) Tøm kjølesystemet hvis det er mulig.

e) Hvis det ikke er mulig å tømme systemet må du bruke en oppsamlingsenhet slik at kjølemiddelet skal kunne fjernes fra de forskjellige delene av systemet.

f) Forsikre deg om at sylinderen er plassert på vektene før du foretar gjenvinningen.

g) Sett i gang gjenvinningsmaskinen og arbeid i samsvar med instruksjonene fra produsenten.

h) Ikke overbelaste sylindrene. (Ikke mer enn 80 % av væskens fyllevolum).

j) Når sylindrene er korrekt fylt og prosessen er fullført må du forsikre deg om at sylindrene og utstyret straks fjernes fra installasjonsstedet og alle isolasjonsventilene er lukket.

k) Det oppsamlede kjølemiddelet må ikke fylles i et annet kjølesystem, med mindre det har blitt skikkelig rengjort og kontrollert.

31. MERKING

Utstyret må merkes med en indikasjon på når det har blitt satt ut av drift og tømt for kjølemiddel. Dater og undertegn etiketten. Forsikre deg om at det er etiketter på utstyret som indikerer at det inneholder brennbart kjølemiddel.

32. GJENVINNING

Ved fjerning av kjølemiddel fra et system, om det er for vedlikehold eller for å sette ut av funksjon, anses det som god praksis å fjerne alle kjølemidlene på en sikker måte. Ved overføring av kjølemiddelet til sylindrene må du forsikre deg om at det bare benyttes sylindere som er egnet for gjenvinning av kjølemiddelet. Forsikre de om at du har tilgjengelig et korrekt antall sylindere for å kunne oppbevare den totale mengden i systemet. Alle sylindrene som skal brukes er prosjektert for oppsamlet kjølemiddel og merket for dette (altså spesialsylindere for oppsamling av kjølemiddel). Sylindrene skal være utstyrt med en tømmeventil for trykk og tilhørende avdekkingsventiler som fungerer perfekt. De tomme sylindrene for gjenvinning må settes i vakuum og om mulig kjøles ned før gjenvinning. Utstyret for oppsamling må fungere korrekt og omfatte et instruksjonssett lett tilgjengelig og egnet for oppsamling av brennbare kjølemidler. Dessuten må man ha tilgjengelig et sett med perfekt kalibrerte og fungerende vekter. Slangene skal være utstyrt med hermetiske koblinger som kan kobles fra i perfekt stand. Før du bruker maskinen for oppsamling må du kontrollere at denne har tilfredsstillende betingelser, at den vedlikeholdes på egnet måte og at alle tilhørende elektriske komponenter er forseglet

for å hindre antenninger hvis det skulle slippe ut kjølemiddel. Ta kontakt med produsenten hvis du skulle være i tvil. Det oppsamlede kjølemiddelet må leveres tilbake til leverandøren i riktig oppsamlingssylinder og med tilhørende dokumentasjon for transport av avfall. Ikke bland kjølemidlene i gjenvinningsenhetene og særlig ikke i sylindrene. Hvis kompressorene eller oljene i kompressorene skal fjernes må du forsikre deg om at disse er tømt til et akseptabelt nivå for å forsikre deg om at det brennbare kjølemiddelet ikke forblir inne i smøremiddelet. Tømmeprosedyren må være gjennomført før du frakter kompressoren til leverandøren. Bruk bare elektriske oppvarmingssystemer på kompressorens hoveddel for å framskynde denne prosessen. Fjern oljen fra et system på en sikker måte.

1 - BESKRIVELSE AV APPARATET

1.1 - LISTE OVER KOMPONENTER (Fig.5)

Apparatet er pakket enkeltvis i kartongemballasje. Emballasjen kan transporteres fra hånd av to operatører eller lastes på en transporttralle.

1. Fleksibel slange for luftutførsel

2. Endestykke for fleksibel slange maskinside

3. Fjernkontroll

4. Glider for installasjon i glidevin-du/persienne

5. Endestykke for glider/vindu

6. Manuell
7. Slange for tømming av kondens

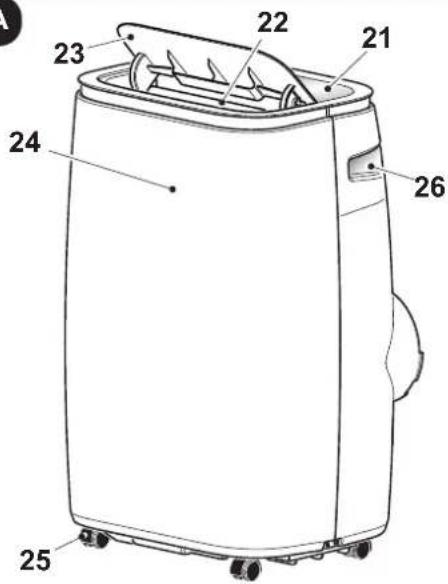

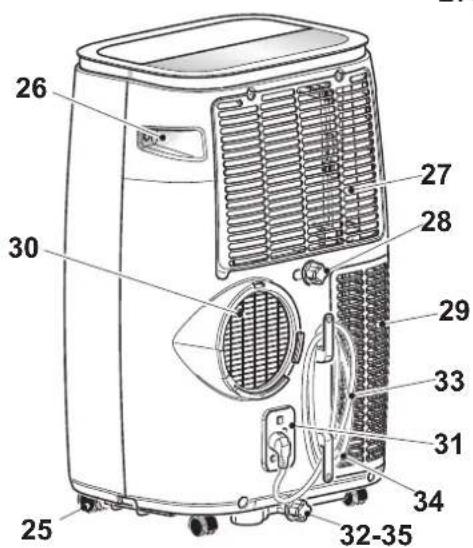

1.2 - IDENTIFIKASJON AV DE VIKTIGSTE DELENE (Fig.A)

1. Kontrollpanel
2. Luftuttaksrist
3. Klaff
4. IR-mottaker fjernkontroll
5. Hjul
6. Håndtak

7. Luftfilterrist
   27a. Luftfilter

8. Tømmekork for kondensvann (for bruk som avfukter)

9. Luftinntaksrist
10. Luftuttaksrist

11. Äpning for plassering av støpsel

12. Kork for tømming av kondensvann (for transport, vedlikehold eller overdreven oppsamling av vann)

13. Kabelrulle
14. Strømkabel
15. Kork for tømming av kondensvann (kun for modeller med varmepumpe)

A

21 22 23 24 25 26

26 30 27 28 29 33 31 34 32-35 25

Transport og flytting av apparatet må skje i vertikal posisjon.

• I tilfelle av horizontal transport må du vente minst en time før du setter apparatet i gang igjen.
• Før du flytter eller transporterer apparatet må du tømme ut alt kondensvannet ved å gå fram som beskrevet i avsnittet 4.2.a

ADVARSEL

nsport av luftkjøleren på ømfintlige gulv (f.eks. tregulv):

Tøm ut alt kondensvannet.

- Vær spesielt oppmerksom ved flytting av luftkjøleren, da hjulene vil kunne merker i gulvet. Selv om hjulene er i et hardt materiale og er roterende vil de kunne ha fått skader etter bruk eller være skitne.

Vi anbefaler å kontrollere at hjulene er rene og frie til å bevege seg.

2.2 - ADVARSLER

Manglende apparatet.

overholdelse

av

det

som

følger

vil

kunne

medføre

skac

a. Installer luftkjøleren på flate overflater, som er stabile og på gulvnivå.
b. Koble luftkjøleren utelukkende til jordede stikkontakter.
c. Forsikre deg om at det ikke er noen gardiner eller andre gjenstander som hindrer for luftinntaksfiltrene (Fig.7).
d. Pass på å opprettholde en minimumsavstand mellom luftkjøleren og nærliggende objekter på minst 80 cm (Fig.1).
e. Apparatet må alltid plasseres på en slik måte at det ikke er noen hindringer for luftinntaks- og luftuttaksåpningene når det er i bruk.
f. Luftkjøleren må ikke brukes i lokaler som brukes til vaskeri.
g. Luftkjøleren må bare installeres i tørre lokaler.
i. Rengjør luftfiltrene minst en gang i uken.

Vi anbefaler å redusere eksponeringen for direkte solstråler ved bruk av gardiner eller persienner, og å holde dører og vinduer lukket.

a. Plasser luftkjøleren foran en vindu eller en terrassedør.
b. Plasser endestykket på maskinen (2) på den fleksible slangen (1) som vist i Fig.8.
c. Plasser endestykket (5) på motsatt side av den fleksible slangen (1) (Fig.8).
d. Sett inn endestykket på maskinsiden (2) på lufutgangen på maskinen (26) som vist i figur 9.
e. Plasser endestykket (5) slik at luften kommer ut på utsiden (Fig.10)
f. Hvis du har et glidevindu (vertikalt eller horisontalt) eller en persienne, kan du bruke "SLIDER KIT" (4) som medfølger og som gjør det mulig å gjennomføre en mer effektiv installasjon.
For installasjon med KIT SLIDER, gjør som vist i figurene 11a og 11b.

Strekk ut slangen bare så langt det er nødvendig, slik at luftsprederen blir lukket mellom bladene på vinduet.

NO - 12

2.4 - ELEKTRISK TILKOBLING

Apparatet er utstyrt med en strømkabel med støpsel.

Før du kobler til luftkjøleren må du forsikre deg om at:

• Spennings- og frekvensverdien for strømforsyningen respekterer det som er angitt på apparatets merkeplate.
• Strømforsyningslinjen er utstyrt med en fungerende jording og at den er korrekt dimensjonert for den maksimale absorberingen til luftkjøleren.
• På det elektriske systemet i apparatet skal de finnes en egen ominpolar skillebryter som er i samsvar med nasjonale installasjonsregler.
• Apparatet utelukkende for strøm via en kontakt som er kompatibel med det medfølgende støpselet.

eventuell utskifting av strømkabelen må utelukkende gjennomføres den tekniske assistansetjenesten til Olimpia Splendid eller av personale med lignende kvalifikasjoner.

2.5 - AVL∅P

Avhengig av apparatets bruksmodus må du koble til tømmeslangen for kondens. For bruk som avfukter eller som varmepumper (kun for modeller predisponert for dette), gjør du som følger (Fig.12-13a-13b):

a. Skru løs korken (28) eller korken (35) for modeller med varmepumpe.
b. Fjern den lille gummikorken (32).
c. Sett slangen (7) inn i koblingen.

Forsikre deg om at endestykket på tømmeslangen (7) er plassert i en avløpsrist eller i en beholder.

Luftkjølerens funksjonsmoduser kan velges enten fra fjernkontrollen eller fra kontrollpanelet. At den valgte funksjonen er mottatt bekreftes ved at det utstedes et "pip" fra lydsignalet.

3.1 - TASTER FJERNKONTROLL (Fig.C)

• B1: Tasten ON/OFF;
• B2: Tasten "Timer";
• B3: Tasten "Sleep";
• B4: Tast for temperaturøkning/forsinkelse;
• B5: Tast for temperaturreduksjon/forsinkelse;
• B6: Tasten "Ventilasjon";
• B7: Tasten "Modus"
kjøling =>
=> avfukting =>
=> kun vifte =>
=> oppvarming (kun aktiv i versjonen med varmepumpe) =>
=> kjøling =>...

• B8: Tasten "Swing"

C B4 B6 B7 ♣ + ✓ B3 - ? B2 B5 B8 B1

NO - 13

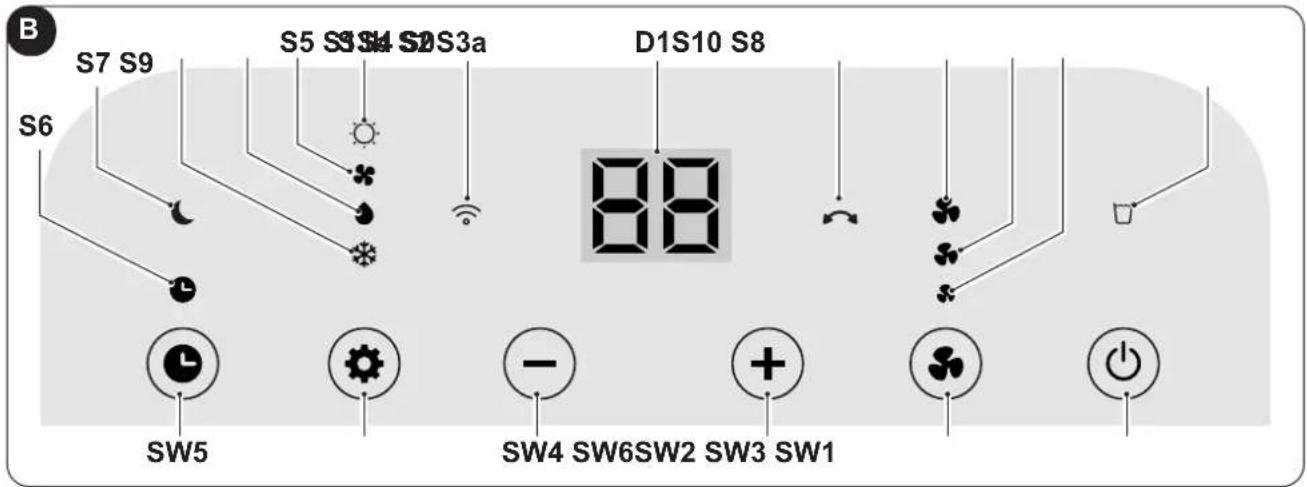

3.2 - SYMBOLER OG TASTER PÅ KONTROLLPANELET (Fig. B)

B S7 S9 S5 S3 S4 S2 S3a D1S10 S8 S6 88 SW5 SW4 SW6SW2 SW3 SW1

• SW1: Funkasjon / Standby;
• SW2: Valg av funksjonsmodus

kjøling =>

=> avfukting =>
=> kun vifte =>
=> oppvarming (kun aktiv i versjonen

med varmepumpe ) =>

=> kjøling =>...

• SW3: ∅kning av temperatur/forsinkelse
• SW4: Reduksjon av temperatur/forsinkelse;
- SW5: Timermodus;
• SW6: Ventilasjonsmodus / WiFi-modus;
• D1: Innstilt temperatur/Timer

• S0: Ledlampe for ventilasjon "High";
• S1: Ledlampe for ventilasjon "Medium";
• S2: Ledlampe for ventilasjon "Low";
• S3a: Ledlampe for kjølemodus;
• S3b: Ledlampe for oppvarmingsmodus (kun i versjonen med varmepumpe);
• S4: Ledlampe for avfuktingsmodus;
• S5: Ledlampe for viftemodus;
• S6: Ledlampe for timermodus;
• S7: Ledlampe for Sleep-modus;
• S8: Ledlampe for svingning;
• S9: Ledlampe for full vannbeholder;
• S10: Ledlampe for WFI-modus.

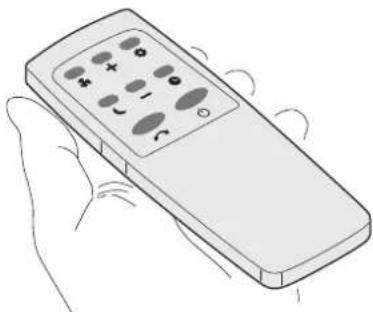

3.3 - BRUK AV FJERNKONTROLLEN

Fjernkontrollen som følger med luftkjøleren er instrumentet som lar deg bruke apparatet på den behageligste måten.

Den må behandles forsiktig, pass særlig på:

• At den ikke blir våt (den må ikke rengjøres med vann eller utsettes for vær og vind).
• Unngå at den faller i bakken eller utsettes for støt.
• Unngå at den utsettes for direkte sollys.

• Ikke la det være noen hindringer mellom fjernkontrollen og luftkjøleren når denne er i bruk.
• Hvis det i det samme rommet brukes andre apparater som er utstyrt med fjernkontroll (TV, stereoanlegg, osv...), vil det kunne forekomme interferens.
• Elektroniske og fluoriserende lamper vil kunne interferere med overføringene mellom fjernkontrollen og luftkjøleren.
  • Ta ut batteriene hvis fjernkontrollen ikke brukes over lengre tid.

For å sette inn batteriene korrekt (medfølger ikke):

a. Trekk luken bort fra batterirommet (Fig.14).
b. Sett batteriene korrekt på plass i batterirommet (Fig.14).

Respekter alltid polariteten som er angitt i bunnen av batterirommet.

3.3.b - Utskifting av batteriene

Bruk alltid nye batterier.

- Fjernkontrollen bruker to tørre alkaliske batterier på 1,5V (type AAA) (Fig.14).

Når de er utladet må begge batteriene skiftes ut samtidig, og leveres inn til korrekte avfallshåndteringsstasjoner i henhold til lokale lover og regler.

- Hvis fjernkontrollen ikke brukes på noen uker eller mer bør du ta ut batteriene.

Ikke forsøk å lade opp eller demontere batteriene. Ikke kast batteriene i ilden. I kunne brenne eller eksplodere.

De kjemiske stoffene som finnes i batteriene kan forårsake forbrenninger eller annen risiko for helsen.

3.3.c - Plassering av fjernkontrollen

- Hold fjernkontrollen i en posisjon der signalet kan nå mottakeren (29) på apparatet (maksimal avstand cirka 5 meter - med fulladede batterier) (Fig. D).

Forekomsten av hindringer (møbler, gardiner, vegger, osv.) mellom fjernkontrollen og apparatet reduserer funksjonen til fjernkontrollen.

D ~5m 29

3.4 - BRUK AV APPARATET

Gjør som følger for å bruke apparatet.

For å unngå eventuelle skader på kompressoren er hver oppstart forsinket med 3 minutter i forhold til forrige slukking.

3.4.a - Forberedende operasjoner

- Plasser apparatet på en stabil overflate som ikke heller, minst 50 cm. fra veggen eller fra en hvilken som helst annen gjenstand, slik at korrekt luftsirkulasjon kan garanteres. Plasser det på en overflate som tåler vann, da en eventuell vannlekkasje ellers vil kunne skade møbler eller gulvet.

• Ikke plasser apparatet direkte på tepper, håndklær, pledd eller andre absorberende overflater.
• Sett støpselet i stikkontakten. Apparatet utløser et "bip", alle ledlampene tennes i noen sekunder og apparatet går inn i standbymodus.

a. Apparatet kan slås av eller på for kortere perioder ved å trykke på B1 på fjernkontrollen eller SW1 på kontrollpanelet (ved langvarig stans av apparatet må denne deaktiveres ved å ta støpselet ut av stikkontakten).
b. I tilfelle av langvarig stans av apparatet må dette nullstilles ved å ta støpselet ut av stikkontakten, vente i 5÷10 sekunder før du setter det inn igjen. En pipelyd varsler at apparatet er klart til bruk.

For innstilling av automatisk antenning eller slukking av apparatet henviser vi til avsnittet "Timermodus".

3.5 - KJ∅LEMODUS (COOL)

a. Når du bruker denne modusen vil apparatet avfukte og avkjøle rommet.
Denne modusen kan velges ved å trykke på B7 eller SW2 til ledlampen for kun avkjøling (S3a) aktiveres på displayet på kontrollpanelet.
b. Temperatursettpunktet (innstilt temperatur) kan reguleres fra 16°C til 31°C med variasjoner på 1°C takket være B4/ B5 eller SW3/SW4 og den tilhørende verdien vises på displayet.
c. Etter tre minutter (maksimalt) med aktivitet i denne funksjonsmodusen starter kompressoren og apparatet begynner å føre ut kulde.

3.6 - AVFUKTINGSMODUS (DRY)

a. Denne modusen kan velges ved å trykke på B7 eller SW2 til ledlampen for avfukting (S4) aktiveres på displayet på kontrollpanelet.
b. I modusen DRY, er det ikke mulig å velge viftehastigheten eller regulere temperaturen.

Viftemodusen fungerer ved lav hastighet.

c. Hold dører og vinduer lukket for en bedre avfuktende funksjon.
Ikke plasser slangen for luftutførsel i vinduet.
d. Koble til slangen for kondensavløp (avsnitt 2.5).

3.7 - VENTILASJONSMODUS (VIFTE)

a. Når man bruker denne modusen har ikke apparatet noen innvirkning verken på temperaturen eller luftfuktigheten i rommet, men sørger bare for at luften sirkulerer.
b. Denne modusen kan velges ved å trykke på B7 eller SW2 til ledlampen for ventilasjon (S5) aktiveres på displayet på kontrollpanelet.
c. I denne funksjonsmodsen er den interne viften alltid på, og det er mulig å velge ønsket hastighet ved hjelp av tastene B6 eller SW6; de tilhørende ledlampene "High" (S0), "Medium" (S1) eller "Low" (S2) tennes.

3.8 - OPPVARMINGSMODUS (HEAT) (kun for HP-modeller)

a. Når du bruker denne modusen vil apparatet varme opp rommet.
Denne modusen kan velges ved å trykke på B7 eller SW2 til ledlampen for oppvarming (S3b) aktiveres på displayet på kontrollpanelet.
b. Temperatursettpunktet (innstilt temperatur) kan reguleres fra 16°C til 31°C med variasjoner på 1°C takket være B4/ B5 eller SW3/SW4 og den tilhørende verdien vises på displayet.
c. Etter tre minutter (maksimalt) med aktivitet i denne funksjonsmodusen starter kompressoren og apparatet begynner å føre ut varme.
d. Koble til slangen for kondensavløp (avsnitt 2.5).

3.9 - SLEEP-MODUS

• Denne funksjonen er kun tilgjengelig fra fjernkontrollen.
• Denne funksjonen er ikke tilgjengelig i modusene Avfukting (DRY) og Kun ventilasjon (FAN).

a. Denne modusen kan velges ved å trykke på B3; ledlampen "Sleep-modus" (S7) aktiveres på displayet på kontrollpanelet. Apparatet reduserer (under avkjøling) eller øker (under oppvarming) den innstilte temperaturen med 1°C (1 eller 2 F) i 1 time.

b. For å avbryte funksjonen trykker du på tasten (B3) på fjernkontrollen, ledlampen (S7) slukkes.

3.10 - TIMERMODUS

Denne modusen kan brukes for å aktivere en timer for antenning eller slukking av apparatet.

For å aktivere timeren for ANTENNING av apparatet, gjør som følger:

a. Med apparatet er i modusen standby (med støpselet koblet til), trykker du på tastene B2 eller SW5.
b. Når ledlampen S6 blinker stiller du inn den ønskede tidsverdien ved hjelp av tastene B4/B5 eller SW3/SW4 (0t (Timer avslått) ---> 1t ---> 2t ---> .. 24t ---> 23t ---> 22t ---> .. 0h (Timer avslått) ---> ..).
c. Ledlampen S6 lyser uten å blinke.
d. Apparatet slår seg automatisk på när det när den tiden som tidligere er innstilt.

For å aktivere timeren for SLUKKING av apparatet, gjør som følger:

a. Med apparatet på (ledlampen S8 tent) trykker du på tastene B2 eller SW5.
b. Når ledlampen S6 blinker stiller du inn den ønskede tidsverdien ved hjelp av tastene B4/B5 eller SW3/SW4 (0t (Timer avslått) ---> 1t ---> 2t ---> .. 24t ---> 23t ---> 22t ---> .. 0h (Timer avslått) ---> ..).
c. Ledlampen S6 lyser uten å blinke.
d. Apparatet slukkes automatisk när det när den tiden som tidligere er innstilt.

3.11 - SWING-FUNKSJON

- Denne funksjonen er kun tilgjengelig fra fjernkontrollen.

a. Når apparatet startes åpnes klaffen (23) helt.
b. Ved å trykke på tasten "SWING" (B8) på fjernkontrollen begynner klaffen å svinge automatisk.
c. For å stanse klaffen i en bestemt posisjon trykker du på tasten "SWING" (B8).

Trykk en gang til for å sette i gang svingningen igjen.

3.12-WIFI-FUNKSJON

a. Ved å trykke på tasten SW6 i cirka 5 sekunder aktiveres funksjonen "Wifi", og ledlampen (S10) begynner å blinke.

Når apparatet kobler seg til med smarttelefonen slutter ledlampen (S10) å blinke displayet.

Instruksjoner for tilkobling til det trådløse nettverket og bruk av appen er nettstedet www.olimpiasplendid.com, i nedlastingsområdet.

4 - VEDLIKEHOLD OG RENGJ∅RING

Før du setter i gang med et hvilket som helst vedlikeholds- eller rengjøringsinngrep må du alltid forsikre deg om at du har koblet fra støpselet på systemet.

Ta på metalldelene på apparatet når du fjerner filteret. Fare for å skade seg på de skarpe metallkantene.

Ikke bruk vann til å rengjøre de innvendige delene av luftkjøleren. Utsettelse for vann vil kunne ødelegge isolasjonen, med risiko for å forårsake elektriske støt.

NO - 17

4.1 - RENGJ∅RING

4.1.a - Rengjøring av apparatet og fjernkontrollen

a. Bruk en tørr klut til å rengjøre apparatet og fjernkontrollen.
b. Du kan bruke en klut fuktet med kaldt vann for å rengjøre apparatet hvis dette er svært skittent.

Ikke bruk en kjemisk behandlet eller antistatisk klut til å rengjøre apparatet.

Ikke bruk bensin, løsemiddel, poleringspasta eller lignende løsemidler. se produktene kan ødelegge eller deformere plastoverflaten.

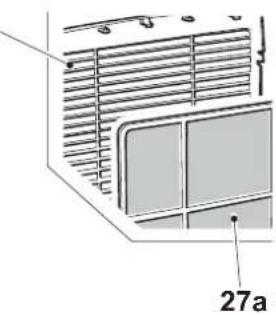

4.1.b - Rengjøring av sugefilteret

For å garantere en effektiv filtrering av den interne luften og god funksjon av luftkjøleren din er det helt nødvendig å rengjøre luftfilteret regelmessig.

Et skittent luftfilter reduseres apparatets kjøleevne. Sørg derfor for å rengjøre det annenhver uke.

a. Løsne risten (27) komplett med filter (27a) og løft den for å fjerne den fra apparatet (Fig.15).
b. Fjern filteret (27a) fra risten (27) (Fig.16).
c. Rengjør filteret (27a) med bruk av en støvsuger og vask det med vann. Legg det deretter til tørk på et kjølig sted.
d. Sug bort eventuelt hår fra lamellene (Fig.17).

Ikke bruk apparatet uten filteret (27a).

4.1.c - Råd for energisparing

Herunder følger noen enkle råd for å redusere forbruket:

• Hold alltid filtrene rene (se kapittelet om vedlikehold og rengjøring).
• Hold dørene og vinduene i rommet som skal kjøles lukket.
• Unngå at solstrålene trenger fritt inn i rommet (vi anbefaler bruk av gardiner eller persienner).
• Ikke hindre eller tett igjen for luftstrømmen (i inngang og utgang) til apparatet. I tillegg til at funksjonen ikke lenger vil være normal, vil dette også skade korrekt funksjon av apparatet og også kunne føre til uopprettelige skader på apparatet.

4.2 - VEDLIKEHOLD

Hvis man planlegger å ikke bruke apparatet over lengre tid, må du gjennomføre følgende:

a. Aktiver modusen Kun ventilasjon i noen timer (cirka 1÷2 timer) for å tørke innsiden av apparatet.
b. Slå av luftkjøleren og koble fra strømforsyningen.
c. Rengjør luftfilteret.
d. Tøm ut alt kondensvannet.
e. Rull strømkabelen (34) opp på spolen (33) og sett støpselet inn på plassen sin (31) (Fig.21).
f. Ta batteriene ut av fjernkontrollen.
g. Plasser apparatet i originalemballasjen og oppbevar det på et tørt og kjølig sted, borte fra direkte lys og sol.

NO - 18

Ikke plasser apparatet på fuktige eller spesielt skitne steder.

Kontroller før du setter luftkjøleren i funksjon igjen:

a. Etter en lengre periode med inaktivitet av luftkjøleren må du rengjøre filtrene.
b. Kontroller at luftinngangene og -utgangene ikke er hindret (særlig hvis luftkjøleren ikke har vært brukt over lengre tid).

4.2.a - Tømming av kondensvann

Når kondensvannet inne i det nedre brettet når det forhåndsbestemte nivået utløser apparatet en pipelyd og ledlampen (S9) tennes. I dette tilfellet:

a. Koble støpselet fra stikkontakten.
b. Flytt apparatet forsiktig til et sted som er egnet for å tømme ut vannet.
c. Ta ut tømmekorken (32) og den lille gummikorken (32a) (Fig.19).

Forsikre deg om at du har skrudd tømmekorken (32) korrekt på plass, slik at du unngår vannlekkasjer.

d. Tøm ut alt vannet.
e. Sett gummikorken (32a) på plass igjen og skru fast tømmekorken (32)(Fig.20).
f. Sett støpselet inn i stikkontakten.

Hvis feilen oppstår igjen må du kontakte et serviceverksted.

5 - TEKNISKE DATA

For tekniske data se merkeplaten som er påført på produktet (Fig.2).

6 - PROBLEMER OG MULIGE L∅SNINGER

Ikke forsøk å reparere apparatet på egenhånd.

Hvis problemet ikke er løst må du kontakte din lokale forhandler eller nærmeste serviceverksted. Gi detaljert informasjon om funksjonsproblemet og om apparatmodellen.

FUNKSJONSPROBLEMERApparatet virker ikke.	ÅRSAKIngen strøm.Støpselet er ikke i.	HVA MÅ MAN GJ∅RE?Vent.Sett støpselet inn i stikkontakten.
Apparatet slår seg ikke på.	LED S9 er tent____IKJ∅LEMODUS: Romtemperaturen er lave-re enn den innstilte temperaturen	Brettet for oppsamling av vann er fullt. Slå avapparatet, tøm vannet ut fra oppsamlings-brettet og sett deretter i gang apparatet igjen.____Still inn temperaturen på nytt>>>>>
FUNKSJONSPROBLEMERApparatet slår seg ikke på.	ÅRSAKI OPPVARMINGSMODUS: Romtemperatu- ren er lavere enn den innstilte temperaturen.	HVA MÅ MAN GJ∅RE?Still inn temperaturen på nytt.
Apparatet fungerer bare i en kort periode.	Den innstilte temperaturen ligger for nærme romtemperaturen.____Det har hindringer for innsug av utendørsluft.	Senk den innstilte temperaturen.____Fjern hindringer.Kontakt et serviceverksted.
Apparatet kjøler ikke ned godt nok.	Luftfiltrene er tette av støv, lo eller dyrehår.____Tømmeslangen er ikke koblet til eller den er blokkert.____Apparatet har et lavt kjølemiddelnivå.____Temperaturinnstillingen er for høy.____Vinduene og dørene i lokalet er åpne.____Rommet er for stort.____Det finnes varmekilder inne i rommet.	Slå av apparatet og rengjør filtrene i henhold til instruksjonene.____Slå av apparatet, koble fra slangen, fjern eventuelle hindringer og koble til tømme-slangen igjen.____Kontakt et serviceverksted, få apparatet inspisert og fyll opp med kjølemiddel.____Senk den innstilte temperaturen.____Forsikre deg om at alle vinduene og dørene er lukket.____Kontroller kjøleluften på nytt.____Fjern om mulig varmekildene.
Apparatet er støyende og vibrerer for mye.	Underlaget apparatet står på er ikke vatret.____Luftfiltrene er tette av støv, lo eller dyrehår.	Plasser apparatet på en flat og jevn over-flate.____Slå av apparatet og rengjør filtrene i henhold til instruksjonene.
Det kommer vann ut av luftkjøleren når den flyttes.	Luftkjøleren helles eller ligger.	Tøm ut vannet før flytting.
Displayet viser ‘E0’.	Romtemperatursensoren er ødelagt.	Kontakt et serviceverksted.
Displayet viser ‘E1’.	Temperatursensoren på kondensatoren er defekt.	Kontakt et serviceverksted.
Displayet viser ‘E2’.	Vannbeholderen er full under aktiv avkjø-lingsmodus.	Tøm vannet i beholderen som beskrevet i det tilhørende avsnittet.
Displayet viser ‘E3’.	Temperatursensoren på fordamperen er ødelagt.	Kontakt et serviceverksted.
Displayet viser ‘E4’.	Vannbeholderen er full under aktiv oppvar-mingsmodus.	Tøm vannet i beholderen som beskrevet i det tilhørende avsnittet.

0 - FIGYELMEZTETÉSEK 2

0.1 - ÁLTALÁNOS INFORMÁCIÓK 2
0.2 - SZIMBÓLUMOK....1
0.2.1 - Szerkesztői piktogramok....2
0.3 - ÁLTALÁNOS FIGYELMEZTETÉSEK....3
0.4 - RENDELTETÉSSZERÜ HASZNÁLAT 5
0.5 - KOCKÁZATOS ZÓNÁK....5
0.6 - AZ R290 HÜTÖKÖZEGGEL KAPCSOLATOS FIGYELMEZTETÉSEK....6

1 - A BERENDEZÉS BEMUTATÁSA....11

Sammen med de procedurer, der normalt skal følges ved påfyldning, skal følgende overholdes:

Betjen apparatet som følger.

Følg trinnene nedenfor for at aktivere timeren, som TÆNDER for apparatet:

Følg trinnene nedenfor for at aktivere timeren, som SLUKKER for apparatet:

Symbolet på produktet eller på pakningen indikerer at produktet ikke må anses som vanlig husholdningsavfall, men må leveres inn til en egnet innsamlingsstasjon for resirkulering av elektriske og elektroniske apparater. Ved å sørge for å kassere dette produktet på en korrekt måte bidrar du til å unngå mulige negative konsekvenser for miljøet og helsen, som ellers ville kunne oppstå ved en upassende kassering av produktet. For mer detaljert informasjon om resirkulering av dette produktet, ta kontakt med lokale myndigheter, lokale avfallshåndteringsselskap eller butikken der produktet er kjøpt. Denne regelen bare i EUs medlemsland.
