BRUKSANVISNING RM800 Cramer

Uppackning av produkten 7

Installation 8

Uppackning av produkten

De påfølgende sidene inneholder viktige sikkerhetsinstrukser og anvisninger for bruk.

Les og gjennomgå nøye alle sikkerhetsinstruksjoner, advarsler og forsiktighetsregler i denne håndboken.

Hvis du ikke følger disse anvisningene, kan det oppstå alvorlige personskader eller dødsfall for personer og kjæledyr eller skader på eiendom.

Materiell, tekniske data og figurer i denne håndboken er ment å være voiledende og er ikke bindende. Produsenten forbeholder seg rett til å gjøre endringer i tekniske beskrivelser og i alle driftsfunksjoner, materiell, tekniske data eller figurer uten forutgående varsling

Innhold

Produktsikkerhet 4

Lese brukerhändboken 4

Utforming og forberedelser 8

Installere og koble til ladestasjonen....9

Plasser ladestasjonen etter følgende angivelse: 9

Koble til strømforsyningen 10

Lade batteriet første gang 11

Installere grensekabelen 12

Installere ledekabel....15

Kalibrering og oppstart første gang....17

Betjening ....18

Starte og stoppe gressklipperen ....18

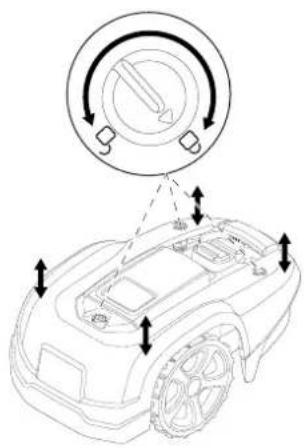

Regulere klippehøyden ....18

Løfte og frakte gressklipperen....19

Paring av mobilappen med gressklipperen....19

Vedlikehold 20

Fjerne hoveddelen fra understellet 20

Rengjøring 20

Bytte knivblader ....21

Vedlikehold av batteriet 21

Bytte batteriet 22

Oppbevaring av gressklipperen i vintersesongen ....23

Oppbevaring av ladestasjonen i vintersesongen ....23

Problemløsning....24

Brudd i grense- og ledekabel 25

Tekniske data 26

Ta vare på miljøet 28

Garantibetingelser 29

CE-samsvarserklæring ....30

Produktsikkerhet

Som et tillegg til denne brukerhåndboken finnes det ytterligere informasjon på nettstedet: www.cramertools.com

Symbolforklaring

Dette er et farlig elektroverktøy. Vær forsiktig når du betjener verktøyet, og følg alle sikkerhetsinstrukser og advarsler.

Les brukerhåndboken nøye før du bruker gressklipperen.

Ta ut sikkerhetsnøkkelen før du jobber med gressklipperen eller løfter den.

Det er fare for at gjenstander kan kastes ut under drift.

Stå på trygg avstand fra gressklipperen når den er i gang, og hold personer, særlig barn, kjæledyr og andre unna området der gressklipperen blir brukt.

Lese Brukerhåndboken

Følgende symboler er viktige når du skal lese og forstå instruksjonene for bruk.

Bruk vernehansker

Følgende layout brukes i håndboken for at den skal være lettere å forstå:

• ADVARSEL! Advarsler skal gjøre brukere og forbrukere oppmerksomme på hvilke farer som er knyttet til produktet, slik at de gjennom riktig atferd kan unngå skader när de bruker produktet.
  FORSIKTIG: Tekster merket "Forsiktig" skal gjøre brukere og forbrukere oppmerksomme på hvilke farer som er knyttet til produktet, slik at de gjennom riktig atferd kan unngå å skade produktet under bruk.
  MERK: Merknader gir brukere og forbrukere ytterligere opplysninger om bruken av produktet.
  Tekst med fet og kursivert skrift henviser til en annen del i brukerhåndboken.
  Tekst med fet skrift henviser til innstillinger på gressklipperen.

VIKTIG

LESES N∅YE F∅R BRUK! OPPBEVARES FOR REFERANSE VED BEHOV!

Opplæring

ADVARSEL! Automatisk robotklipper! Hold deg på avstand fra maskinen! Barn må holdes under oppsyn!

• Les instruksene nøye. Gjør deg kjent med betjeningsknappene og riktig bruk av maskinen.
• La aldri personer som ikke er kjent med disse instruksjonene, eller barn, bruke maskinen. Lokalt regelverk kan ha krav til aldersgrense for operatøren.
• Operatøren eller brukeren er ansvarlig for ulykker eller faresituasjoner som involverer andre mennesker eller deres eiendeler.

Forberedelse

• Sørg for riktig installasjon av grense- og ledekablene i henhold til anvisningene.
• Kontroller området der maskinen skal brukes med jevne mellomrom, og fjern alle stein, kvist, ståltråd, bein og andre fremmedlegemer.
• Kontroller med jevne mellomrom at kniver, knviskruer og komponenter ikke er blitt slitte eller ødelagte. Bytt ut alle slitte og ødelagte knivblad og skruer på en og samme tid for å få en jevn funksjon.

Generelt

• Ikke bruk maskiner som har defekte verneskjermer eller ikke-eksisterende sikkerhetsanordninger, for eksempel kroppen, på plass.
• Ikke plasser hender eller føtter i nærheten av eller under roterende deler.
• Maskinen må ikke løftes eller fraktes mens motoren er i gang.
  • Fjern (eller betjen) utkoblingsmekanismen fra maskinen
• før du fjerner en blokkering
• før du sjekker, rengjør eller utfører jobber på maskinen
• Ikke la maskinen gå uten tilsyn hvis du vet at kjæledyr, barn eller andre personer er i nærheten.

Vedlikehold og oppbevaring

• Sørg for at alle mutrer, bolter og skruer er godt festet slik at produktet fungerer forsvarlig.
• Slitte og ødelagte deler må byttes av sikkerhetsgrunner.
  Pass på at du bare bruker riktige typer reservekniver när du bytter dem ut.
• Sørg for at du bare lader batteriene med den riktige laderen som produsenten anbefaler. Feil bruk kan forårsake elektrisk sjokk, overoppheting eller lekkasje av etsende væske fra batteriet.
  Hvis det skulle oppstå elektrolyttlekkasje, skyller du med vann/nøytraliserende middel. Kontakt lege dersom væsken kommer i kontakt med øynene.
  Service på maskinen må gjøres i henhold til produsentens anvisninger.

ADVARSEL! Dette apparatet inneholder batterier som kun kan byttes ut av faglærte personer.

ADVARSEL! For å lade opp batteriet, bruk kun den avtakbare forsyningsenheten som følger med dette apparatet.

Sikker Drift

Bruksanvisningen inneholder all nødvendig informasjon som gjelder sikker drift og riktig vedlikehold av gressklipperen.

Les sikkerhetsforanstaltningene og instruksene i denne håndboken nøye før du tar i bruk gressklipperen. Ta vare på denne håndboken til fremtidig referanse. Følg produsentens instrukser når det gjelder installasjon, drift, vedlikehold og reparasjon.

Denne gressklipperen er konstruert for å klippe gress på åpne og flate områder. Bruk bare utstyr som anbefales av produsenten. All annen bruk av utstyr er feil bruk.

Denne gressklipperen er i samsvar med CE-sikkerhetskravene og direktiver for elektromagnetisk kompatibilitet, maskiner og lavspenning.

Gressklipperen er ikke ment for bruk av personer (inklusiv barn) med redusert fysisk, sensorisk eller mental kapasitet, eller med manglende erfaring og kunnskap, med mindre de har fått veiledning eller instruksjon i bruken av apparatet av en person som er ansvarlig for deres sikkerhet.

Gressklipperen må bare betjenes, vedlikeholdes og repareres av personer som fullt ut forstår dens funksjoner og sikkerhetsregler.

Start gressklipperen som beskrevet i instruksjonene. Når sikkerhetsnøklene er i aktivert stilling, må hender og føtter holdes unna de roterende knivbladene.

Ikke plasser hender eller føtter under gressklipperen.

Ikke gjør endringer i gressklipperens originalkonstruksjon. Alle typer endringer medfører at garantien vil slutte å gjelde.

Skru av gressklipperen med STOPP-knappen når personer, særlig barn eller kjæledyr, befinner seg på klippeområdet. Det anbefales at gressklipperen programmeres til bruk i det tidsrommet da området ikke benyttes av personer eller kjæledyr.

Fjern gjenstander fra klippeområdet, for eksempel greiner, leker, steiner og verktøy som kan skade knivbladene. Gressklipperen kan sette seg fast i gjenstander på klippeområdet. Da kan det være nødvendig å hjelpe til med å fjerne gjenstanden før gressklipperen kan fortsette.

Ikke la personer bruke gressklipperen dersom de ikke vet hvordan den fungerer eller oppfører seg.

Ikke legg gjenstander oppå gressklipper eller ladestasjon.

Bruk alltid vernehansker när du håndterer knivbladene i gressklipperen.

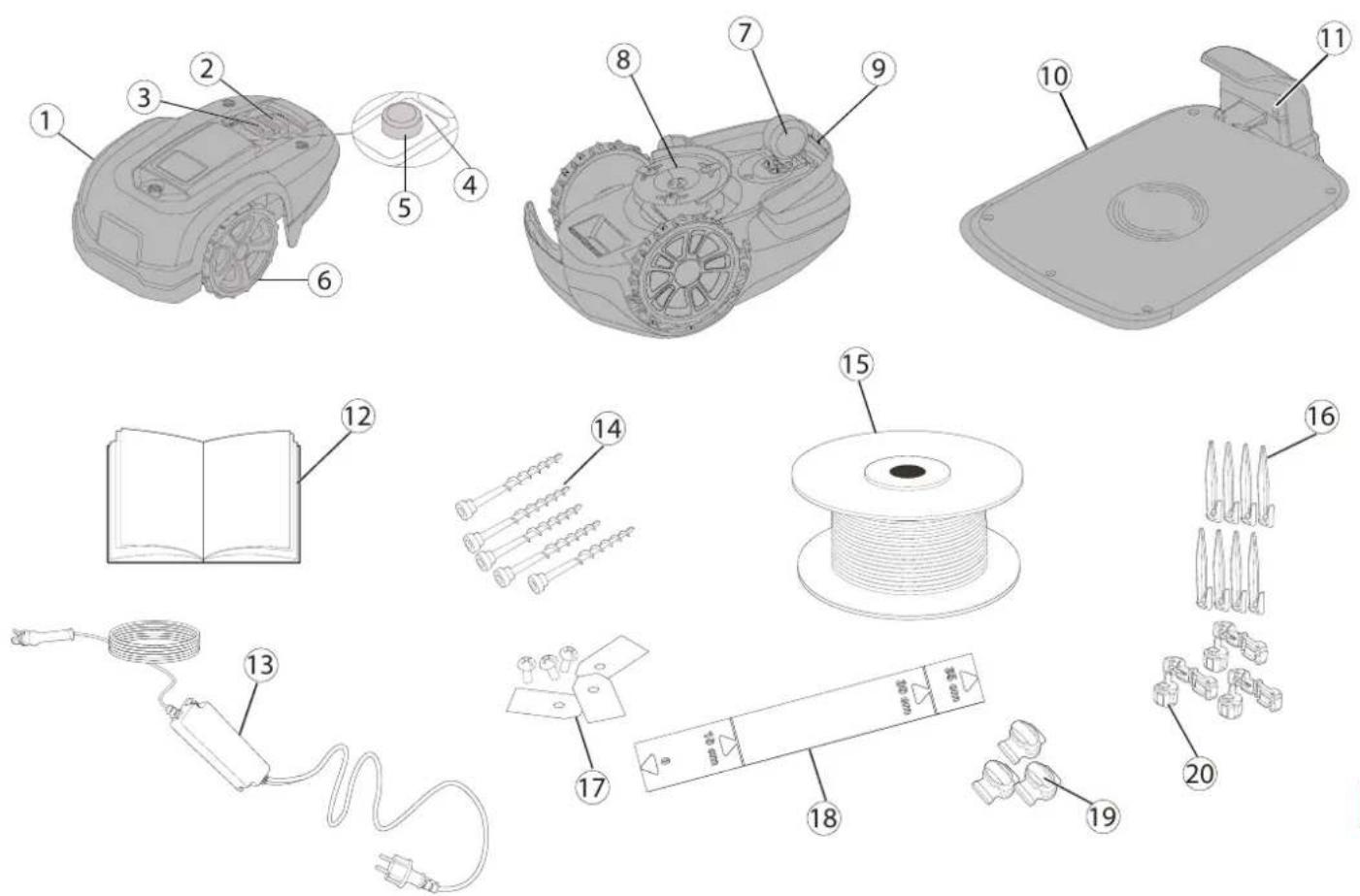

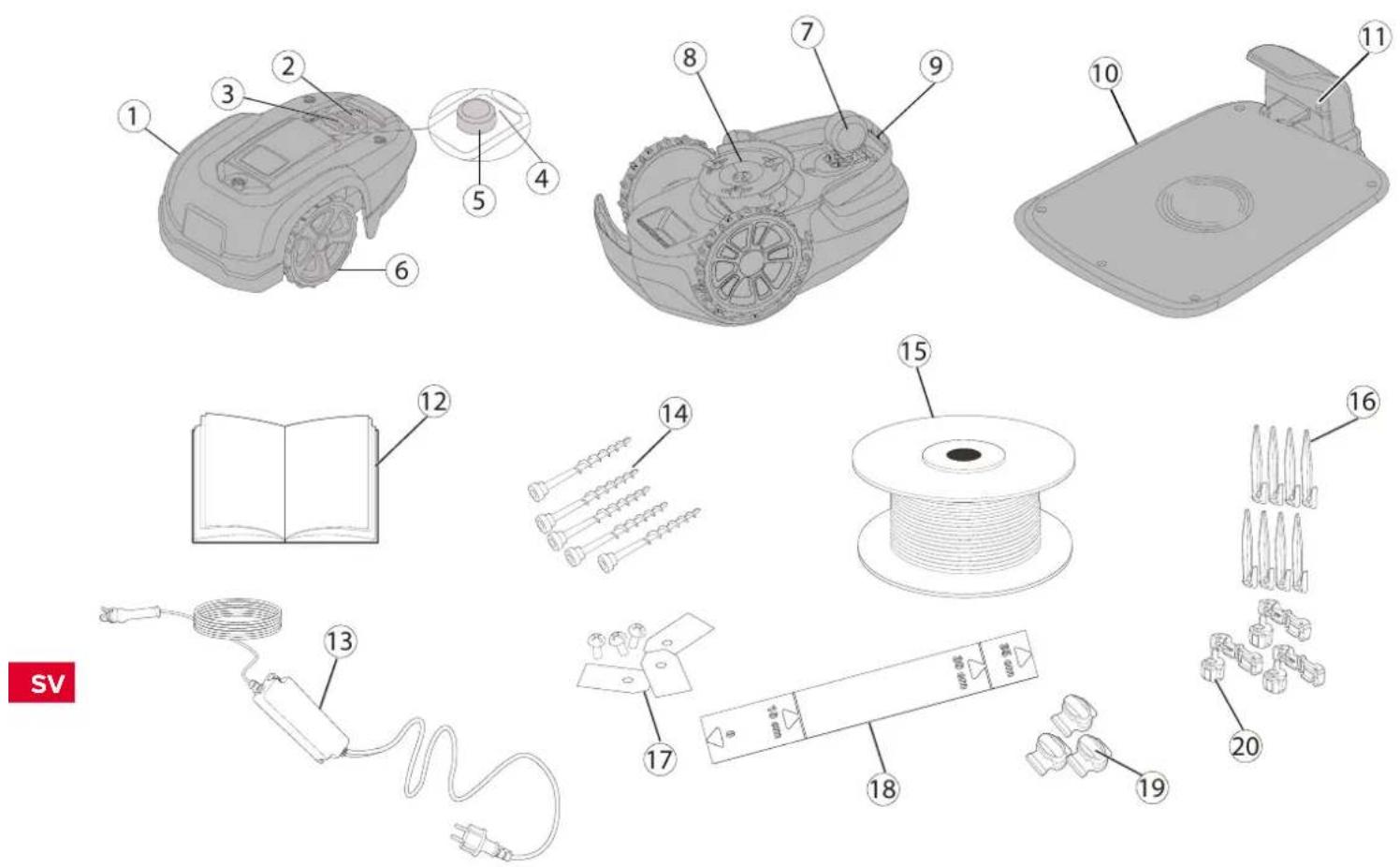

Produktets deler

1 Avtakbart deksel
2 Stoppknapp
3 Startknapp
4 LED-indikatorer
5 Regulering av klippehøyde
6 Forhjul
7 Bakhjul
8 Knivskive
9 Håndtak
10 Ladestasjon

11 LED for driftssjekk
12 Brukerhåndbok og hurtigveiledning
13 Strømtilførsel*
14 Skruer til montering av ladestasjon (x 5)
15 Sløyfekabel til grense- og ledekabel
16 Kabelplugger
17 Ekstra knivblader og skruer (x 3)
18 Linjal (rives av toppen av esken)
19 Skjøte- og ledekabelkoblinger
20 Koblinger til sløyfekabel

* Utseendet på strømtilførselen vil variere avhengig av markedet.

Ta gressklipperen og installasjonsmateriellet ut av esken. Pass på at alle delene i Figur 1 følger med og er uskadet. Kontakt forhandleren din hvis deler mangler eller er ødelagte.

Les hele denne delen før du begynner installasjonen. Installasjonen påvirker gressklipperens egenskaper. Planlegg installasjonen nøye.

Installasjonen omfatter følgende viktige oppgaver:

• Utforming og forberedelser
• Installere og koble til ladestasjonen
• Koble til strømforsyningen
• Lade batteriet første gang
• Installere grensekabel
• Installere ledekabel
• Kalibrering og oppstart første gang

Utforming Og Forberedelser

Pass på at disse forutsetningene er til stede i området der gressklipperen skal brukes:

• Gresset er kortere enn 10 cm.
Det er ikke stein, løse kvister, ståltråd, strømførende kabler og andre fremmedlegemer der.
• Manøvreringsflaten er jevn uten grøfter, furer eller bratte skråninger over 30 %.

Følgende verktøy kreves for installasjon og er ikke inkludert:

• Hammer/gummihammer for å banke plugger ned i bakken
  • Kombinasjonstang for å kutte grensekabelen
  • Polygrip for å presse koblingene sammen.
• Unbrakonøkkel 6 mm for å montere ladestasjonen i bakken

Installasjon

Installere Og Koble Til Ladestasjonen

Plasser ladestasjonen etter følgende angivelse:

• På et flatt sted der det ikke er direkte sol (forsiden på ladestasjonen må ikke stå 5 cm høyere eller lavere enn baksiden.)
• Innen rekkevidde av stikkontakt på vegg (Lavspentkabelen er 10 m lang.)
• Med minst 3 m foran den og 1 m på hver side (Ikke plasser klipperen på avlukkede steder i manøvreringsflaten.)

Hele ladestasjonen må befinne seg Innenfor manøvreringsflaten som vist i figuren.

Koble Til Strømforsyningen

Koble til strømforsyningen i tørre og kjølige omgivelser uten direkte sollys.

Hvis strømforsyningen er tilkoblet en stikkontakt utendørs, må den være godkjent for utendørs bruk.

Lavspentkabelen kan krysse manøvreringsflaten hvis den er festet til bakken med plugger eller gravd ned.

FORSIKTIG: Lavspentkabelen må ikke kuttes, skjøtes eller endres på. Hvis du gjør endringer på lavspentkabelen, vil produktgarantien slutte å gjelde.

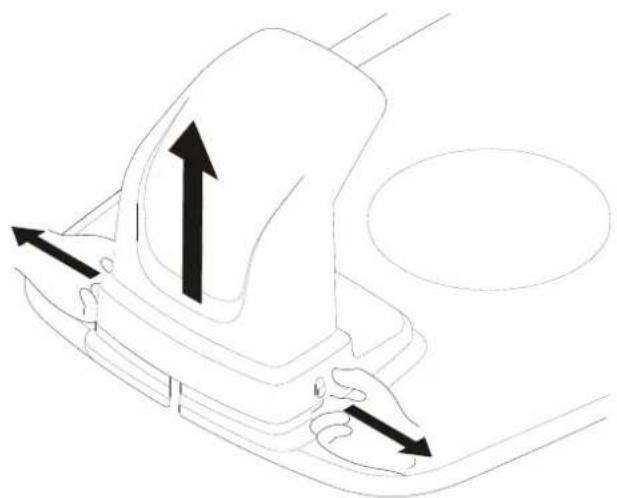

Fjern beskyttelsesdekslet fra ladestasjonen ved å trykke inn flikene på hver side av sokkelen før du tar det av.

NO

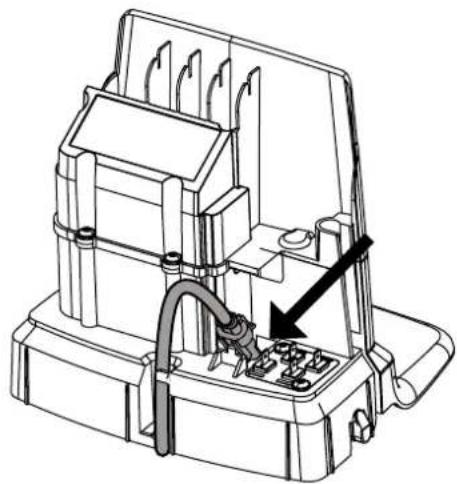

Koble lavspentkabelen til ladestasjonen.

Tre lavspentkabelen inn bak flikene for å holde den på plass i ladestasjonen.

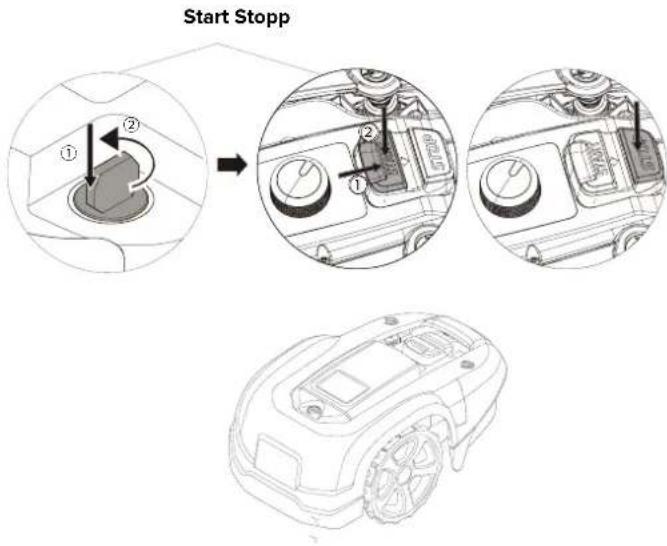

Sett inn sikkerhetsnøkkelen i gressklipperen og still den på ON" (1).

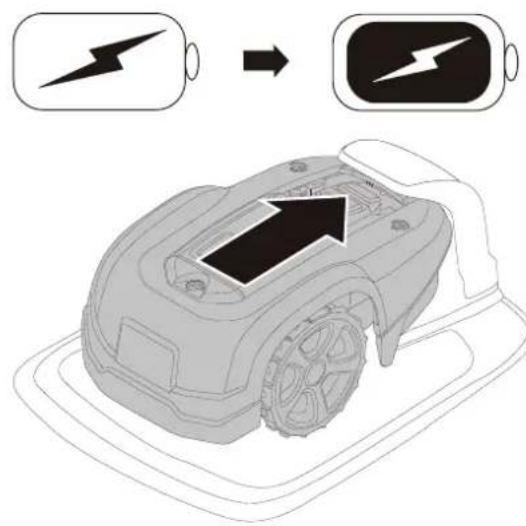

Sett gressklipperen inn i ladestasjonen mens du legger grense- og ledekablene.
Gressklipperen kan ikke brukes før installasjonen er gjennomført.

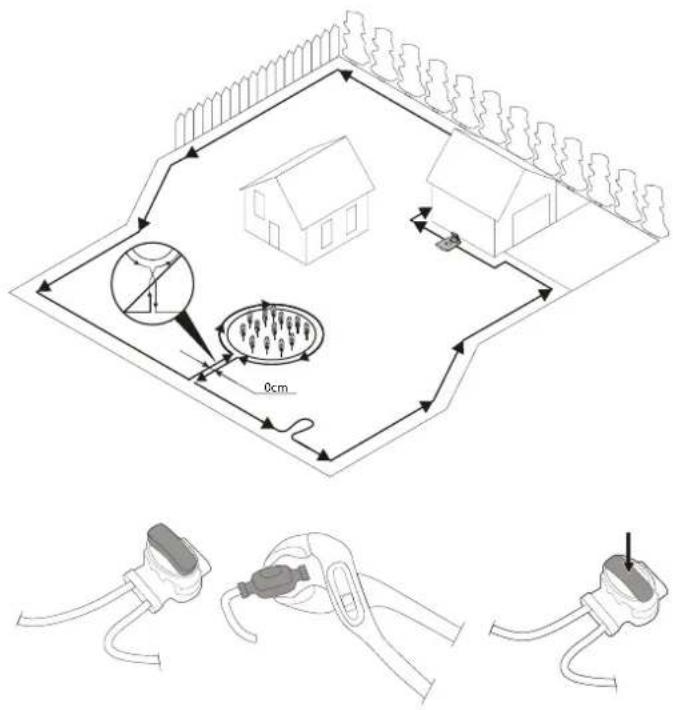

Installere Grensekabelen

Når du installerer grensekabelen, er det en rekke situasjoner du bør ta i betraktning. Se tabellen nedenfor.

Tabell 1. Håndtere omveier og hindringer på manøvreringsflaten

VARIASJONER INNENFOR MAN∅VRERINGSFLATEN LEGGING AV GRENSEKABEL
Fastmonterte hindringer på høyde med plenen som gressklipperen kan forsere (hellelagte ganger o.l.)	Legg grensekabelen under eller mellom hellene. Ikke la gressklipperen kjøre over grus, planteavfall eller liknende materiale som kan skade knivene.
Faste hindringer ± 1 cm høyde Legg grensekabelen 10 cm fra hindringen.
Faste hindringer 1–5 cm høye (små grøfter, blomsterbed eller lave kantsteiner)	Legg grensekabelen 30 cm fra hindringen.
Faste hindringer 5 cm eller høyere (gjerder eller vegger) Legg grensekabelen 35 cm fra hindringen.
Faste hindringer høyere enn 15 cm som tåler en kollisjon (trær eller busker)	Ingen mål nødvendig; gressklipperen vil snu når den kolliderer med denne typen hindringer.
Faste hindringer som heller noe, for eksempler steiner eller store trær med røtter i overflaten	Legg grensekabelen 30 cm fra hindringen eller fjern den.
Faste hindringer som ikke tåler en kollisjon Legg grensekabelen 30 cm fra og rundt hindringen, og før den så tilbake langs den samme ruten.
Lange og smale passasjer og områder som er smalere enn 1,5 m Installer en ledekabel.
Grense mot en bakke, en vei, en fjellskrent eller et vann.	Ha en fysisk barriere på minst 15 cm i tillegg til grensekabelen.
Skråning opp til 30 % innenfor manøvreringsflaten Ingen mål er nødvendig; gressklipperen kan fungere opptil 30 % så lenge skråningen ikke går langs grensen til manøvreringsflaten.
Skråning mindre enn 15 % ved utkanten av manøvreringsområdet Legg grensekabelen på vanlig måte.
Skråning større enn 15 % ved utkanten av manøvreringsområdet	Ikke legg grensekabelen med mindre det finnes en fast hindring (gjerde eller vegg) som kan hindre gressklipperen i å forlate manøvreringsfeltet.Når en del av manøvreringsfeltets ytterkant har en helling på mer enn 15 %; legg grensekabelen 20 cm inn på flatt underlag før skråningen begynner.

MERK: Hellingen på skråningen angis i antall grader (%). Skråningens hellingsgrad beregnes som differansen i stigning angitt i centimeter for hver meter. Hvis for eksempel differansen i stigningen er på 10 cm, er skråningens hellingsgrad 10 %.

Fest enden av sløyfekabelen midlertidig til en plugg eller annen gjenstand ved ladestasjonen.

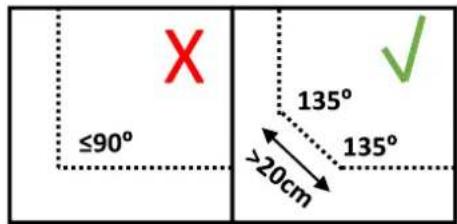

Legg ut sløyfekabelen i retning mot klokken langs den planlagte grensen for manøvreringsområdet, og ta hensyn til momentene i tabell 1 til du er tilbake til ladestasjonen.

Se Installere ledekabel på side 15 for mer informasjon.

Hvis grensekabelen er for kort, kan du bruke de medfølgende skjøte- og ledekabelkoblingene til å legge til ekstra grensekabel på følgende måte:

1 Før begge endene av grensekabelen inn i koblingen. Sjekk at kablene er satt helt inn i koblingen så du ser endene gjennom den.
2 Press knappen på toppen av koblingen helt ned ved hjelp av en polygrip til du hører et klikk.

Før grensekabelen tilbake rundt grensen for manøvreringsflaten, og fest kabelen enten ved hjelp av plugger eller grav den ned i bakken. Det anbefales å bruke plugger siden det da er mulig å gjøre tilpasninger etter noen ukers drift.

Når du har lagt ferdig grensekabelen og festet den, installerer du koblingene til sløyfekabelen som følger:

1 Åpne koblingen og legg kabelen i klemmen.
2 Press koblingene sammen ved hjelp av en polygrip til du hører et klikk.

Koble grensekabelen til ladestasjonen på følgende måte:

1 Ta av beskyttelsesdekslet på ladestasjonen, og før kabelen bak klaffene og inn i kanalen på baksiden av stasjonen.
2 Trykk koblingen ned på metallstiftene på ladestasjonen (merket med venstre- og høyrepil).

MERK: Pass på at grensekabelen til høyre for ladestasjonen er koblet til pilen som peker mot høyre, og det samme på venstre side.

NO

Installere Ledekabel

Gressklipperen bruker den valgfrie ledekabelen for å finne tilbake til ladestasjonen, men også for å finne vanskelig tilgjengelige områder på manøvreringsflaten. For eksempel kan ledekabelen legges mellom ladestasjonen og en avsidesliggende del av klippeområdet eller gjennom en smal passasje.

For smale passasjer (mindre enn 3 m) eller for å korte ned på søketiden, anbefales det å bruke en ledekabel.

I likhet med grensekabelen må ledekabelen festes til bakken med plugger eller graves ned.

Når du installerer ledekabelen i en bratt skråning, legger du kabelen på skrå slik at det blir lettere for gressklipperen å følge ledekabelen i skråningen.

Ikke legg ledekabelen i spisse vinkler, for da vil gressklipperen ha problemer med å følge den.

Ikke legg ledekabelen nærmere enn 30 cm fra grensekabelen.

Legg ledetråden rett under ladeplaten i sporet beregnet for dette og deretter minst 2m rett ut fra frontkanten av platen.

La det være så mye plass som mulig til venstre for ledekabelen (hvis du står med ansiktet vendt mot ladestasjonen).

Sett begge endene av grensekabelen og enden av ledekabelen inn i skjøte- og ledekabelkoblingen. Sjekk at kablene er satt helt inn i koblingen så du ser endene gjennom den.

Press knappen på toppen av koblingen helt ned ved hjelp av en polygrip til du hører et klikk.

Fest koblingen og grense- og ledekablene enten ved hjelp av plugger eller ved å grave dem ned.

Koble ledekabelen til ladestasjonen på følgende måte:

1 Ta av beskyttelsesdekslet på ladestasjonen, og før ledekabelen bak klaffene og inn i kanalen som fører til batteripolene.
2 Koble ledekabelen til kontaktblikket på ladestasjonen som er merket med G1.

1 Hvis du har mer enn én smal passasje eller en komplisert hage, kan du installere en andre ledekabel. For å gjøre dette, følg trinnene for å installere en ledekabel, bortsett fra å koble den til kontaktblikket på ladestasjonen merket G2.

Installasjon

Kalibrering Og Oppstart Første Gang

Fest ladestasjonen til bakken med de fem medfølgende festeskruene ved hjelp av en 6 mm unbrakonøkkel.

MERK: Ikke lag nye hull i bunnplaten på ladestasjonen. Du må bare bruke de hullene som allerede finnes til å feste bunnplaten til bakken.

MERK: Ikke gå eller tråkk på bunnplaten til ladestasjonen.

- LED-lampene lyser kontinuerlig grønt hvis utgangsspenningen til strømtilførselen er tilgjengelig og grensekabelen ikke er brutt.

LED-lampen lyser ikke hvis utgangsspenningen til strømtilførselen ikke er tilgjengelig.

Hvis LED-lampen ikke har et tydelig grønt lys, slå opp på LED-lamper på ladestasjonen på side 24 for å finne en løsning på problemet.

Gressklipperen skal pares med mobilappen som beskrevet under Paring av mobilappen med gressklipperen på side 19.

Starte Og Stoppe Gressklipperen

Start Stopp ① ② ① ②

Regulere Klippehøyden

MAX 60 20 MIN

1 Sett inn sikkerhetsnøkkelen og roter den i retning mot klokken til posisjon "1".
2 Skyv låsen på START-knappen bakover.
3 Trykk ned START-knappen.

Slik stopper du gressklipperen:

Trykk på STOPP-knappen på gressklipperen og ta ut sikkerhetsnøkkelen.

ADVARSEL! Ta alltid ut sikkerhetsnøkkelen när du utfører vedlikehold eller må flytte gressklipperen.

Sett klippehøyden til 60 mm de første ukene med gressklipping for å unngå å kutte grense- og ledekabelen. Senk innstillingen ett trinn hver uke etter dette til du har nådd ønsket klippehøyde.

Drei reguleringsknappen til ønsket innstilling. Valgt innstilling er merket på hoveddelen som står på linje med pilen på knotten.

Drei den med klokken for å øke klippehøyden.

Drei den mot klokken for å minske klippehøyden.

Klippehøyden til gressklipperen kan reguleres mellom 20 mm og 60 mm.

Betjening

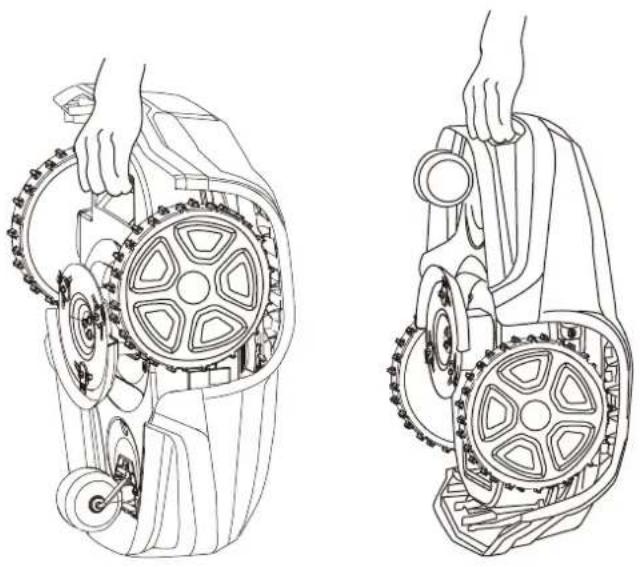

Løfte Og Frakte Gressklipperen

Last ned Cramer tools App fra App Store / Google Play og følg instruksjonene på skjermen for hvordan du kobler til gressklipperen. Ha den unike paringskoden (som du finner i hurtigveiledningen) og gressklipperen ved siden av deg.

ADVARSEL! Bruk vernehansker när du håndterer eller jobber I nærheten av de skarpe knivene.

ADVARSEL! Før du begynner å jobbe med selve gressklipperen, må du ta ut sikkerhetsnøkkelen.

ADVARSEL! Før du begynner å jobbe med ladestasjonen eller strømtilførselen, må du ta støpslet ut av stikkontakten.

• Inspiser gressklipperen med jevne mellomrom og bytt slitte og ødelagte deler av sikkerhetsmessige hensyn.
  • Se at knivbladene roterer fritt.
  Sørg for at alle mutrer, bolter og skruer er godt festet slik at gressklipperen er i sikkerhetsmessig god stand.
• Vanlig driftstid for knivbladene er 2 til 6 uker når du bruker gressklipperen med høyeste arealkapasitet, og lenger for mindre områder.

FORSIKTIG: Sløve kniver gjør at gresset blir dårlig klippet, noe som krever mer energi og kortere tid mellom batteriladinger.

• Rengjør gressklipperen jevnlig for at den skal fungere best mulig.

Fjerne Hoveddelen Fra Understellet

Drei knotten til opplåsingsposisjon og løft den fast i et av hjørnene på kroppen og gjenta for alle fire hjørnene, til karosseriet spretter løs fra kabinettet.

Sett hoveddelen på igjen ved å justere den riktig inn på understellet og trykke den godt ned til du hører et klikk. Drei knappen til låseposisjonen.

ADVARSEL! Trykk på STOPP-knappen og ta ut sikkerhetsnøkkelen før rengjøring.

Rengjør utsiden av gressklipperen grundig med en myk børste, fuktig klut og vannslange (ikke høytrykksspyler) hvis nødvendig. Fjern hoveddelen fra understellet.

Legg gressklipperen på siden og rengjør knivbladområdet og hjulene med en stiv børste eller skraper for å fjerne avklippet gress som har festet seg.

Bytte Knivblader

ADVARSEL! Trykk på STOPP-knappen og ta ut sikkerhetsnøkkelen før du bytter knivblader. Bruk vernehansker.

ADVARSEL! Bruk bare GLOBE'S knlvblader: 333092355

FORSIKTIG: Bruk bare produsentens originaldeler.

Løsne skruene ved hjelp av en vanlig skrutrekker eller en stjerneskrutrekker.

Ta av knivbladene og skruene.

Skru inn de nye knivbladene med nye skruer.

Sjekk at knivbladene fritt kan dreies

Vedlikehold Av Batteriet

Batteriladeren må bare lades i den originale ladestasjonen. Feil bruk kan forårsake elektrisk sjokk, overoppheting eller lekkasje av etsende væske fra batteriet.

Batteriet er vedlikeholdsfritt, men har en begrenset levetid på 2 til 4 år avhengig av sesongens lengde og hvor mange timer pr. dag gressklipperen brukes.

Oppbevaring Av Gressklipperen I Vintersesongen

Rengjør alltid gressklipperen før du setter den bort for vinteren.

Fullad batteriet før du setter det bort for vinteren.

FORSIKTIG: Hvis batteriet ikke er fulladet, kan det bli ødelagt og i enkelte tilfeller bli ubrukelig.

Sjekk tilstanden til slitbare deler; at knivbladene er skarpe, og at knivbladene og forhjulene kan gå fritt rundt. Rett eventuelle feil.

Oppbevar gressklipperen stående på alle fire hjul på et tørt og frostfritt sted.

Oppbevaring Av Ladestasjonen I Vintersesongen

Hvis mulig kobler du grense- og ledekabelen fra ladestasjonen og oppbevarer ladestasjonen og strømtilførselen innendørs.

La grensekabelen og ledekabelen være i bakken, men beskytt kabelendene mot fuktighet ved å sette på en originalkobling eller legge dem i en beholder med fett.

Hvis det ikke er mulig å oppbevare ladestasjonen innendørs, må den fremdeles være tilkoblet strømnettet, grensekabelen og ledekabelen.

NO

Etter Vinteroppbevaring

Inspiser gressklipperen og kontaktblikket på ladestasjonen og ladestripene for å se om de har rustet, er blitt brent eller er skitne. Hvis laderen eller kontaktblikket trenger rengjøring, må dette gjøres med en finkornet smergelduk.

Denne delen presenterer noen symptomer som fungerer som veiledning, dersom gressklipperen ikke fungerer som forventet.

Led-Lamper På Gressklipperen

1 2 3 4

LED STATUS BETYDNING HANDLING
1. Drift (grønn)	Blinkende	Gjenopprettingsmodus	Plasser roboten i ladestasjonen med en mobil med GreenGuide-appen nær klipperen for programvareoppdatering av klipperen. Dette kan ta opptil 1 time til den grønne lysdioden slutter å blinke. Hvis LED ikke slutter å blinke, start deretter roboten på nytt utenfor CS og prøv igjen.
	På	Gressklipper i driftsmodus (lader, parkert i ladestasjon, pauset, klipper eller søker)
	Av	Gressklipperen stoppet med stoppknappen på gressklipperen, sikkerhetsnøkkelen i deaktivert posisjon, gressklipperen i feil tilstand eller gressklipperen som venter på PIN-kode.
2. Nettilkobling (blått)	Blinker	Gressklipperen er ikke klar for Bluetooth-tilkobling	Hvis gressklipperen stopper med feil, må gressklipperen startes på nytt med Start-knappen for å tillate Bluetooth-tilkobling igjen
	På	Gressklipper klar for Bluetooth-tilkobling med mobilapp
	Av	Gressklipperen er ikke påslått
3. Sikkerhet (gult)	Blinker	Godkjenning med PIN-kode nødvendig	... via mobilapp
	Av	Ingen PIN-kode nødvendig	Ingenting må gjøres
4. Feil (rødt)	Blinker	Gressklipperen har stoppet pga. feil	Sjekk årsaken til feilen og start gressklipperen på nytt ved å trykke på Start-knappen.

Led-Lamper På Ladestasjonen

LED STATUS BETYDNING HANDLING
5. Grønt På Grensekabel og ladestasjon OK Ingenting må gjøres.
Blått Blinker Grensekabel er kuttet eller ikke tilkoblet Kontroller og reparer grensekabelen.
Rødt Blinker Elektronisk feil i ladestasjon eller strømtilførsel Kontakt forhandleren din.

Symptomer

Hvis gressklipperen din ikke fungerer som forventet, kan du følge veiledningen for problemløsning under.

SYMPTOMER ÅRSAK HANDLING
Gressklipperen får ikke dokket på ladestasjonen	Ladestasjonen er i en skråning. Sett ladestasjonen på et underlag som er helt flatt. Se Installere og koble til ladestasjonen på side 9.
	Grensekabelen er ikke lagt riktig i forhold til ladestasjonen.	Kontroller at ladestasjonen og grensekabelen er riktig installert. Se Installere og koble til ladestasjonen på side 9.
Ujevn klipping	Gressklipperen kjører for få timer pr. dag.	∅k driftstiden. Se funksjonen Scheduling i mobilappen.
	Formen på klippeområdet krever manuelle innstillinger for at gressklipperen skal kunne finne veien til alle avsidesliggende steder.	Juster plendekningen for å styre gressklipperen til en eller flere avsidesliggende områder. Se funksjonen Settings i mobilappen.
	Formen på klippeområdet krever manuelle innstillinger for at gressklipperen skal kunne finne veien til alle avsidesliggende steder.	Prøv å begrense manøvreringsfeltet eller utvid driftstiden. Se funksjonen Scheduling i mobilappen.
	Knivbladene er sløve. Bytt alle knivblader og skruer så de roterende bladene er balanserte. Se Bytte knivblader på side 21.
	Gress samler seg på knivskiven eller rundt motorakselen.	Sjekk at knivskiven fritt kan dreies. Hvis ikke fjerner du gress og fremmedlegemer. Se Vedlikehold på side 20.
Gressklipperen klipper i kortere perioder enn vanlig mellom ladinger	Gress eller andre fremmedlegemer blokkerer knivskiven.	Fjern gress og fremmedlegemer. Se Vedlikehold på side 20.
	Batteriet er utgått. Kontakt et serviceverksted for å bytte batteri.
Klippe- og ladetider er kortere enn vanlig	Batteriet er utgått Kontakt et serviceverksted for å bytte batteri.

Kontroller hele grensekabelen fra ladestasjonen og tilbake igjen.

Kontroller ledekabelen (hvis installert) fra ladestasjonen til skjøtingen med grensekabelen.

Kontroller at alle koblinger er trykket godt sammen så det oppnås kontakt.

	RM800
Dimensjoner:
Høyde 25 cm
Lengde 57 cm
Bredde 36 cm
Vekt 7.2 kg
Elektrisk anlegg:
Batteri, spesialbatteri litium-ion 20 V / 2.0 Ah, Del nr. T0100110-00
Strømtilførsel 220-240 V/32 VDC
Lengde på lavspentkabel 10 m
Gjennomsnittlig energiforbruk ved maks. bruk 9 kWh/måned for et klippeområde på 800 m ^2
Ladestrøm 1.3 A DC
Gjennomsnittlig ladetid 60 minutter
Gjennomsnittlig klippetid 60 minutter
Støyutslipp: *)
Målt lydeffektnivå **) 58 dB (A)
Garantert lydeffektnivå 61 dB (A)
Lydtrykknivå ***)	47 dB (A)
Gressklipping:
Klippesystem	Tre dreibare knivblad
Gjennomsnittlig strømforbruk under klipping	25 W ± 20%
Klippehøyde	2-6 cm
Klippebredde	17 cm
Smalest mulig passasje	60 cm
Maksimumsvinkel for klippeområde	30%
Maksimumsvinkel for grensekabel	15%
Maksimumslengde på grensekabel	800 m
Maksimal arbeidskapasitet	800 m ^2
Anbefalt områdekapasitet	0 - 700 m ^2
IP-klassifisering:
Gressklipper	IPX5
Ladestasjon	IPX2
Strømtilførsel IP67

Støyutslippsdeklarasjonene samsvarer med EN 50636-2-107
**) usikkerhetsfaktorer KWA, 2 dB (A)
***) usikkerhetsfaktorer KPA, 2–4 dB (A)

Dataark for radiofrekvens
	Bluetooth (NINA-B112) Kortdistanseenheter (SRD) (grensekabel)
Frekvensbånd 2400.0 - 2483.5 MHz 0~148.5KHz
Strømklasse Class 1.5 (6 dBm) NA

Ifølge direktiv 2012/19/EU og direktiv 2006/66/EF skal elektrisk og elektronisk utstyr som ikke lenger er brukbart, samt defekte eller brukte batteripakker/batterier samles inn separat og deponeres på en miljømessig korrekt måte.

Symbolet på gressklipperen og emballasjen angir at dette produktet ikke kan behandles som husholdningsavfall. Det må i stedet leveres til et passende returpunkt for resirkulering av de elektroniske komponentene og batteriene i produktet.

Batteriene er innkapslet i chassiset.

Ved å sikre at dette produktet blir håndtert på korrekt måte, kan du bidra til å motarbeide mulige negative belastninger på miljø og mennesker som ellers kan oppstå gjennom feil avfallshåndtering av produktet.

For mer detaljerte opplysninger om resirkulering av dette produktet, kontakt din kommune, ditt lokale renholdsverk eller butikken der du kjøpte varen.

Separat innsamling av brukte produkter og emballasje sørger for at materialene kan resirkuleres og brukes på nytt. Gjenbruk av resirkulerte materialer bidrar til å hindre miljømessig forurensning og reduserer behovet for råmaterialer.

Batteries

Når batteriet ikke lenger lar seg lade må det avhendes på en miljømessig forsvarlig måte: Batteriet inneholder materialer som er farlige for miljøet. Det må fjernes og avhendes separat på et sted som aksepterer mottak av litium-ion batterier.

Garantibetingelser

GLOBGRO AB, Globe Group Europe garanterer produktets funksjonalitet i en periode på tre år (fra kjøpsdato), bortsett fra batteriet som har to års garantiperiode. Garantien dekker alvorlige mangler knyttet til materialer eller produksjonsfeil. I garantiperioden vil vi erstatte produktet eller reparere det uten kostnader dersom følgende vilkår er oppfylt:

• Gressklipperen og ladestasjonen må bare brukes slik det er beskrevet i denne håndboken.
- Brukere eller ikke-autoriserte tredjeparter må aldri prøve å reparere produktet.

Eksempler på feil som ikke omfattes av garantien:

• Skader som skyldes lynnedslag.
- Skader som skyldes uegnet oppbevaring eller håndtering av batterier.
• Skader som skyldes uorginalt batteri.
Skader som skyldes at det ikke er brukt originaldeler og -tilbehør som knivblader og installasjonsmateriell.
- Skader på sløyfekabelen.

Knivbladene er å regne som engangskniver og dekkes ikke av garantien.

Hvis det oppstår en feil på gressklipperen, kontakt forhandleren for nærmere instruks. Ha kvitteringen og serienummeret på produktet klart, så får du raskere hjelp.

(gjelder bare europeiske versjoner)

Navn og adresse til produsent:

Produsent: GLOBGRO AB, Globe Group Europe

Adresse: Riggaregatan 53, 211 13 Malmö, Sweden

Navn og adresse til person med autorisasjon til å utarbeide teknisk fil:

Navn: Peter Söderström

Adresse: Riggaregatan 53, 211 13 Malmö, Sweden

- Følgende (deler/paragrafer i) de harmoniserte EU-standardene har vært brukt:

EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 303 447, EN 300 328, EN 301 489-1, EN 301 489-3, Draft EN 301 489-17

Kalibrering og første opstart....17

Betjening 18

EF-overensstemmelseserklæring ....30

Vedligeholdelse og opbevaring

Børn bør overvåges, for at sikre, at de ikke leger med apparatet.

Kalibrering og første start
