BRUKSANVISNING RC 130i Esylux

• Detektoren skal ha „fri sikt“ fordi IR-strålingen ikke kan trenge gjennom faste gjenstander.

• Bevegelsesdetektoren skal kun monteres på et fast og jevnt underlag (vegg/tak). Veggsokkelen og sensoren kan plugges i hverandre. Ta fra hverandre de to delene før montering. Sett skrutrekkeren inn i åpningen på siden, og løft den opp i retning av sensoren. Trekk samtidig veggsokkelen av sensoren (fig. 2.1). Ved veggmontering skal kabelgjennomføringene peke nedover. Ved takmontering skal kabelgjennomføringene peke fremover. Trekk gjennom kabelen, og monter veggsokkelen der du ønsker å montere den (fig. 3). Koble til bevegelsesdetektoren som vist i koblingsskjemaet (fig. 4). ADVARSEL: Når det kobles til kapasitiv last, som for eksempel elektroniske forkoblinger, eller parallelt kompenserte lysrør, skal de maksimale startstrømmene overholdes. (4.1) Standarddrift (RC 130i – RC 280i). (4.2) Parallellkobling av maks. 8 enheter. (4.3) Ved omkobling med induktivitet (for eksempel relé, jording, forkoblinger) kan det være nødvendig med en slukkekrets (A). (4.4) Standarddrift med ekstra konstantlysfunksjon og ekstern bryter. (4.5) Parallellkobling og automatisk trappebelysning. (4.6) Standarddrift med ekstra mulighet for manuell aktivering. Ved takmontering skal de to delene av sensoren vris 180° mot hverandre (fig. 5). Plugg sensoren i veggsokkelen slik at den smekker på plass (fig. 2.2). (4.7) Standarddrift (RC 230i UC). Merk! Bevegelsesdetektoren skal alltid festes slik at sensoren peker nedover.

4 • START OG INNSTILLINGER

Når detektoren er koblet til og koblet til strømnettet, utfører enheten en selvtestsyklus som varer i cirka 60 sekunder. Den signaliseres ved at den røde fokus-LED-en og den blå modus- LED-en blinker vekselvis. Under selvtestsyklusen (60 sek) kan enkelte funksjoner frikobles med fjernkontrollen Mobil-RCi, som fås som ekstrautstyr. Den tilkoblede elektriske forbrukeren slås på. Enheten er klar til bruk når testen er gjennomført. Innstillingselementene er beskyttet i kabinettet. Presser du linsen oppover og slipper den igjen, åpnes sensorhodet og stikker ca. 1 cm ut av kabinettet sitt. Presser du den opp én gang til og slipper den igjen, skyves sensoren tilbake og sperres (fig. 6; etter kulepennprinsippet). Enda flere innstillingsmuligheter/ spesialfunksjoner kan utnyttes ved hjelp av fjernkontrollen Mobil-RCi (ekstratilbehør). Prøvedrift Still omskifteren (fig. 7.1.) på „Test“. Under prøvedriften lyser fokus-LED-en permanent.

Vi gratulerer deg med kjøpet av dette høykvalitative ESYLUX-produktet. For å forsikre deg om en problemfri drift bør du lese gjennom denne bruksanvisningen nøye og ta godt vare på den, slik at du kan ta den frem og lese den om igjen ved behov. 1 • SIKKERHETSANVISNINGER ADVARSEL! Arbeid ved 230 V-nettspenning skal kun utføres av autorisert personell, og nasjonale forskrifter og normer for installasjoner skal følges. Nettspenningen skal koples fra før produktet monteres. Enheten skal sikres med en vernebryter på 10 A på inngangssiden.

For hver bevegelse som registreres, uavhengig av lysstyrken i omgivelsene, slår detektoren PÅ den elektriske forbrukeren og Blue Mode-lampen i ett sekund for deretter å slå den AV i to sekunder.

4.2 Prøvedrift uten last (PUF)

For hver bevegelse som registreres, uavhengig av lysstyrken i omgivelsene, slås Blue Mode-lampen PÅ i ett sekund og AV i to sekunder. Merk: Funksjonen prøvedrift uten last (PUF) er deaktivert fra fabrikk. Funksjonen kan kun aktiveres i løpet av selvtestsyklusen. Det gjør du ved å koble inn nettspenningen under selvtestsyklusen ved å trykke på knappen TEST . Funksjonen prøvedrift uten last (PUF) er nå aktivert. Du deaktiverer denne funksjonen ved å trykke en gang til på knappen TEST eller RESET (tilbakestilling til leveringstilstand) når programmeringstilstanden er åpnet. Slik kan du tilpasse detekteringsområdet til forholdene på stedet:

• Vri sensorhodet horisontalt med +/- 90° (først må sperren på sensorhodet fjernes, fig. 6). Midtstillingen indikeres av den røde pilen.

• Rekkevidderegulering avhengig av sensorfelt ved å justere hver enkelt sensor mekanisk i høyden (fig. 7.2). Stillingen indikeres enkeltvis og visuelt av fokus-LED-en (fig. 8). RC 130i er utstyrt med én sensor, RC 230i med to sensorer og RC 280i med tre sensorer.

" for å foreta innstillinger på detektoren ved hjelp av innstillingselementene. Eller du vrir den til " " for å utføre standardprogrammet eller for å foreta videre innstillinger med fjernkontrollen. 5 • BETJENING/PROGRAMMERING Hver registrerte bevegelse indikeres ved at fokus-LED-en blinker kort to ganger (funksjonen kan slås av, se kapittel 6). Avhengig av den innstilte lysverdien slås bevegelsesdetektoren på i henhold til den elektriske forbrukerens tilslagstid. Innstillingselementet omskifter (fig. 7.1). Merk! Ved hjelp av omskifteren bestemmer du etter hvilke parametrer detektoren skal arbeide. Enten kun etter verdiene som stilles inn ved hjelp av innstillingselementene (fig. 7.3 og 7.4) på detektoren, eller etter standardprogrammet eller parametrer som stilles inn ved hjelp av fjernkontrollen. Du kan koble om når som helst, og det er de respektive innstilte verdiene som gjelder.41

TEST Prøvedrift uten last (PUF) Under prøvedriften lyser fokus-LED-en permanent. For hver bevegelse som registreres, uavhengig av lysstyrken i omgivelsene, slås Blue Mode-lampen PÅ i ett sekund og AV i to sekunder. Trykk på knappen RESET for å gå ut av prøvedriften. Merk: Funksjonen prøvedrift uten last (PUF) er deaktivert fra fabrikk. Funksjonen kan kun aktiveres i løpet av selvtestsyklusen. Det gjør du ved å koble inn nettspenningen under selvtestsyklusen ved å trykke på knappen TEST

6.2 Standardfunksjoner/programmeringstilstand

I utgangspunktet skjelner vi mellom to former for innstilling med fjernkontroll. Standardfunksjoner Disse funksjonene kan velges direkte:

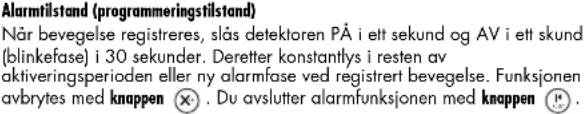

• Programmeringstilstand Avanserte funksjoner Disse funksjonene kan kun velges/stiles inn når detektoren befinner seg i programmeringstilstand (knappen

• Forhåndsdefinert tidsforsinket utkobling

Ferietilstand (programmeringstilstand) Denne funksjonen slår på den tilkoblede belysningen uavhengig av bevegelse i 1–8 timer når den innstilte lysverdien nås. Når denne konstantlysfasen er over, kobles bevegelsesdetektoren tilbake til automatisk drift igjen. Denne prosessen gjentas hver dag. Innstilling: Hver gang ferieknappen trykkes inn, legges det til en time. Det innstilte timeantallet vises via blue mode-LED-en. Første gang ferieknappen trykkes inn, lyser blue mode-LED-en lenge, etterfulgt av ett kort avbrudd: 1 time er innstilt. Første gang ferieknappen trykkes inn, lyser blue mode-LED- en lenge, etterfulgt av to korte avbrudd: 2 timer er innstilt. På denne måten kan det stilles inn opptil 8 timer. Deretter hopper systemet tilbake til 1 time når knappen trykkes inn. Etter programmeringen av ønsket timeantall, aktiveres funksjonen når programmeringstilstanden lukkes. Funksjonen avbrytes med knappen

Trykk på knappen RESET for å avslutte ferietilstanden. RESET Reset Tilbakestiller til automatisk drift. Avslutter alarmtilstanden, ferietilstanden, impulstilstanden, testtilstanden og avbryter den tidsforsinkede utkoblingen. Reset – i programmeringstilstand Tilbakestille til leveringstilstanden. Sletter alle verdier som er lagt inn med fjernkontroll og tilbakestiller alle funksjoner. Detektoren arbeider etter det forhåndsinnstilte standardprogrammet (10 lux/2 minutter/maks. elektronisk rekkevidde). Merk! Hvis du fortsatt ønsker å benytte deg av funksjonen konstantlys AV, må den aktiveres på nytt. Master X Brukes til å aktivere funksjonen konstantlys AV (se konstantlys PÅ/AV) og til å avbryte den tidsforsinkede utkoblingene. Elektronisk rekkevidderegulering Ved hjelp av denne funksjonen kan rekkevidden økes med +15 % eller reduseres med -30 %. Med knappen går du tilbake til standardinnstillingen. Konstantlys PÅ/AV Slå PÅ eller AV den elektriske forbrukeren i maks. 12 timer uavhengig av bevegelse og lysstyrken i omgivelsene. Merk! Funksjonen konstantlys AV er deaktivert ved levering for å forhindre sabotasje. Funksjonen kan kun aktiveres i løpet av selvtestsyklusen. Det gjør du ved å koble inn nettspenningen under selvtestsyklusen ved å trykke på knappen . Nå er funksjonen konstantlys AV aktivert. Du deaktiverer denne funksjonen ved å trykke på knappen RESET når programmeringstilstanden er åpnet. (Tilbakestiller til leveringstilstanden.) Slå konstantlyset PÅ/AV Konstantlys AV deaktivert – Trykker du på knappen , slås lyset PÅ i maks. 12 timer. Konstantlys AV aktivert – Første gang du trykker på knappen , slås lyset PÅ i maks. 12 timer. Trykker du en gang til på knappen , slås lyset AV i 12 timer. Trykker du på knappen igjen, slås lyset vekselvis AV – PÅ – AV – PÅ ... Merk! Trykker du på knappen , avsluttes spesialfunksjonene impulsti stand, alarmtilstand og ferietilstand. Når de 12 timene med PÅ/AV eller Avbryt er over, kobles detektoren om til automatisk drift med knappen

360° krypesikring PÅ/AV (programmeringstilstand) Deaktivering av 360°-sensoren som peker nedover, for å unngå uønsket aktivering. Du slår på krypesikringen igjen ved å trykke på knappen

• Uønsket aktivering kan skje for eksempel på grunn av smådyr eller tre og busker som beveger seg i vinden innenfor detekteringsområdet.

• Ved bevegelse rett foran detektor kan rekkevidden bli merkbart redusert. 8 • AVFALLSHÅNDTERING MERK! Dette apparatet skal ikke kastes med ikke kildesortert husholdningsavfall. Eiere av kasserte apparater er forpliktet etter loven til å kvitte seg med apparatet i henhold til forskriftene. Ta kontakt med kommunen for nærmere informasjon. 9 • ESYLUX PRODUKTGARANTI ESYLUX-produktene er testet etter gjeldende forskrifter og produsert med største nøyaktighet. Garantigiver, ESYLUX Deutschland GmbH, Postfach 1840, D-22908 Ahrensburg (for Tyskland) og ESYLUX-distributøren i ditt hjemland (du finner en fullstendig oversikt på www.esylux.com) gir deg treårs garanti på produksjons-/materialfeil på ESYLUX-produkter fra og med produksjonsdato. Denne garantien gjelder uavhengig av dine rettigheter etter loven overfor forhandleren av produktet. Garantien omfatter ikke normal slitasje, forandringer/feil på grunn av påvirkninger fra omgivelsene eller transportskader, og heller ikke skader som har oppstått som følge av at bruksanvisningen eller vedlikeholdsanvisningen ikke har blitt fulgt, og/eller ukorrekt installasjon. Medfølgende batterier, lyskilder og oppladbare batterier omfattes ikke av garantien. Garantien gjelder kun i tilfeller der produktet sendes tilbake i opprinnelig tilstand, når mangelen er oppdaget. Regning/kvittering legges ved, samt en kort, skriftlig feilbeskrivelse. Produktet sendes med tilstrekkelig porto og innpakket til garantigiver. Innvilges krav overfor garantien, kommer garantigiver til å ubedre eller skifte ut produktet etter egen vurdering og innen rimelig tid. Garantien omfatter ikke mer omfattende krav, spesielt er garantigiver ikke ansvarlig for skader som skyldes produktets mangler. Dersom krav overfor garantien ikke innvilges (for eksempel når garantitiden er uløpt eller ved mangler som ikke dekkes av garantien), kan garantigiver forsøke å reparere produktet til en rimelig pris. NETSPENNING (RC 130i, RC 230i, RC 280i) 230 V AC 50 Hz NETSPENNING (RC 230i UC)
