Produkttype	Høytrykksvasker
Merke	Kärcher
Modell	K 7 Power Control
Forsyningsspenning	230 V ~ 50 Hz
Effektforbruk	3,0 kW
Beskyttelsesgrad	IPX5
Beskyttelsesklasse	I
Anbefalt sikring	16 A (treg)
Arbeidstrykk	15 MPa
Maksimalt trykk	18 MPa
Vannmengde	9,2 l/min
Maksimal vannmengde	10 l/min
Rengjøringsmiddelforbruk	0,3 l/min
Maks. inngangstemperatur	60 °C
Maks. sugehøyde	0,5 m
Mål (L × B × H)	458 × 330 × 666 mm
Driftsvekt	19,1 kg
Lydtrykknivå	80 dB(A)
Lydeffektnivå	96 dB(A)
Auto-Stop-funksjon	Ja
Motor termisk beskyttelse	Ja
Rengjøringssystem	Plug 'n' Clean
Medfølgende lanser	Vario Power + Rotabuse

Ofte stilte spørsmål - K 7 Power Control Kärcher

Hvordan bruke rengjøringsmiddel med K 7 Power Control?

For å bruke rengjøringsmiddel, fjern lokket på Plug 'n' Clean-flasken og sett den opp-ned i den beregnede tilkoblingen. Bruk Vario Power-lansen og drei den til posisjon MIX. Spray rengjøringsmiddelet på den tørre overflaten, la det virke uten å tørke, og skyll deretter med høytrykksstrålen.

Hva gjør jeg hvis apparatet ikke bygger opp trykk?

Kontroller først at vannkranen er helt åpen og at vanntilførselen er tilstrekkelig (min. 12 l/min). Rengjør silen i vanninntaket. Luft ut apparatet ved å kjøre det uten lanse i maks 2 minutter. Hvis problemet vedvarer, kontroller dysen: rengjør den med en nål.

Hvordan lufte ut apparatet?

Sett apparatet under spenning uten å koble til lanse. Trykk på pistolspaken og vent til vannet kommer uten bobler (maks 2 minutter). Slipp spaken og lås den. I sugemodus, overhold maksimal sugehøyde på 0,5 m.

Hvordan rengjøre vanninntaksfilteret?

Koble fra apparatet og fjern koblingen fra vanninntaket. Bruk en flat tang for å ta ut silen. Rengjør den under rennende vann og sett den på plass. Kontroller at den ikke er skadet før du setter den tilbake.

Hva er viktige sikkerhetstiltak?

Rett aldri høytrykksstrålen mot mennesker, dyr, strømførende elektrisk utstyr eller selve apparatet. Bruk pistolens lås under pauser. Koble alltid fra strømkontakten før vedlikehold. Hold minst 30 cm avstand til malte overflater.

Hvordan oppbevare apparatet om vinteren?

Tøm apparatet fullstendig: steng vanntilførselen, koble slangen fra pistolen, sett apparatet under spenning i 1 minutt for å fjerne restvann, og slå det deretter av. Oppbevar apparatet og tilbehøret i et frostfritt rom.

Hvilke typer lanser følger med?

K 7 Power Control leveres med to lanser: Vario Power-lansen for vanlige oppgaver (justerbart trykk) og Rotabuse-lansen for gjenstridig smuss (roterende stråle).

Hvordan transportere apparatet?

For håndtransport, bruk bærehåndtakene. For å trekke, skyv ut teleskophåndtaket til det klikker. Før liggende transport, fjern rengjøringsmiddelflasken og lukk den. Sørg for at apparatet ikke glir i kjøretøyet.

Apparatet starter ikke, hva gjør jeg?

Kontroller at støpselet er satt inn og at spenningen tilsvarer typeskiltet. Hvis motoren er overbelastet (termisk beskyttelse utløst), slå av apparatet, la det avkjøles i 1 time, og prøv igjen. Hvis problemet vedvarer, kontakt kundeservice.

Hvor finner jeg reservedeler?

Bruk utelukkende originale Kärcher-tilbehør og reservedeler. De garanterer sikker drift. Se nettsiden www.kaercher.com eller kontakt din autoriserte forhandler for referanser.

BRUKSANVISNING K 7 Power Control Kärcher

Miljøbeskyttelse.... 39

Korrekt anvendelse 39

Tilbehør og reservedele.... 39

Leveringsomfang.... 39

Pleje og vedligeholdelse.... 42

EU-overensstemmelseserklæring 43

Tilbehør og reservedele

24Net til tilbehørsrum

1. Løft og bær maskinen i bæregrebene.

Træk maskinen

Tøm apparat og tilbehør helt.

Pleje og vedligeholdelse

⚠️FARE

Vandtilførslen er for lav

EU-overensstemmelseserklæring

Forskriftsmessig bruk 43

Tilbehør og reservedeler 43

Leveringsomfang.... 44

Beskrivelse av apparatet.... 44

Sikkerhetsinnretninger 44

Stell og vedlikehold 46

Utbedring av feil 46

Garanti 47

Tekniske data 47

EU-samsvarserklæring.... 47

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte

sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved

feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Rengjøringsarbeid som medfører oljeholdig spillvann, som f.eks. vask av motor og karosseri, skal bare utføres på vaskeplasser med oljeutskiller.

Arbeid med rengjøringsmidler skal bare utføres på vanntette arbeidsområder som er koblet til kloakk-systemet. Ikke la rengjøringsmiddel renne ut i vassdrag eller trenge ned i jordsmonn.

Uttak av vann fra offentlige vassdrag er forbudt i enkelte land.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.de/REACH

Forskriftsmessig bruk

Høytrykksvaskeren skal kun brukes til private formål. Høytrykksvaskeren er ment for rengjøring av maskiner, kjøretøy, byggverk, verktøy, fasader, terrasser, hageutstyr osv. med høytrykksvannstråle.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

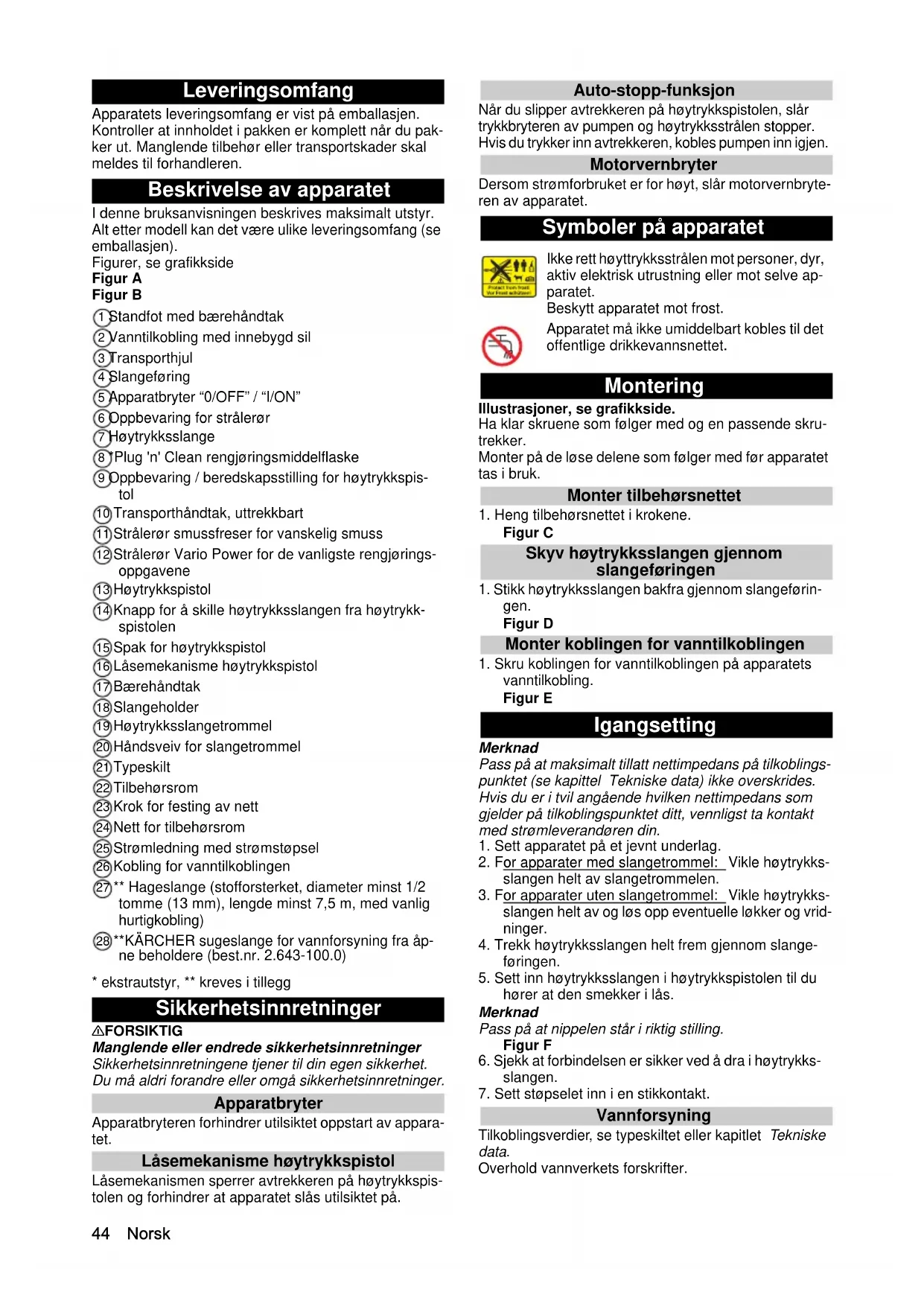

Leveringsomfang

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen).

Figurer, se grafikkside

Figur A

Figur B

① Standfot med bærehåndtak
② Vanntilkobling med innebygd sil
③Transporthjul
④ Slangeføring
⑤ Apparatbryter "0/OFF" / "I/ON"
⑥ Oppbevaring for strålerør
⑦ Høytrykksslange
⑧*Plug 'n' Clean rengjøringsmiddelflaske
⑨ Oppbevaring / beredskapsstilling for høytrykkspistol
⑩ Transporthåndtak, uttrekkbart
⑪ Strålerør smussfreser for vanskelig smuss
⑫ Strålerør Vario Power for de vanligste rengjøringsoppgavene
⑬Høytrykkspistol
⑭ Knapp for å skille høytrykksslangen fra høytrykkspistolen
⑮ Spak for høytrykkspistol
16 Låsemekanisme høytrykkspistol
17 Bærehåndtak
⑱ Slangeholder
⑲Høytrykksslangetrommel
20 Håndsveiv for slangetrommel
②1 Typeskilt
22 Tilbehørsrom
23 Krok for festing av nett
24 Nett for tilbehørsrom
25 Strømledning med strømstøpsel
26 Kobling for vanntilkoblingen
27** Hageslange (stofforsterket, diameter minst 1/2 tomme (13 mm), lengde minst 7,5 m, med vanlig hurtigkobling)
28**KÄRCHER sugeslange for vannforsyning fra åpne beholdere (best.nr. 2.643-100.0)

* ekstrautstyr, ** kreves i tillegg

Sikkerhetsinnretninger

⚠FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger.

Apparatbryter

Apparatbryteren forhindrer utilsiktet oppstart av apparatet.

Låsemekanisme høytrykkspistol

Låsemekanismen sperrer avtrekkeren på høytrykkspistolen og forhindrer at apparatet slås utilsiktet på.

Auto-stopp-funksjon

Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av pumpen og høytrykksstrålen stopper. Hvis du trykker inn avtrekkeren, kobles pumpen inn igjen.

Motorvernbryter

Dersom strømforbruket er for høyt, slår motorvernbryteren av apparatet.

Ikke rett høyttrykksstrålen mot personer, dyr, aktiv elektrisk utrustning eller mot selve apparatet.

Beskytt apparatet mot frost.

Illustrasjoner, se grafikkside.

Ha klar skruene som følger med og en passende skru-trekker.

Monter på de løse delene som følger med før apparatet tas i bruk.

Monter tilbehørsnettet

1. Heng tilbehørsnettet i krokene.

Figur C

Skyv høytrykksslangen gjennom slangeføringen

1. Stikk høytrykksslangen bakfra gjennom slangeføringen.

Figur D

Monter koblingen for vanntilkoblingen

1. Skru koblingen for vanntilkoblingen på apparatets vanntilkobling.

Figur E

Igangsetting

Merknad

Pass på at maksimalt tillatt nettimpedans på tilkoblingspunktet (se kapittel Tekniske data) ikke overskrides. Hvis du er i tvil angående hvilken nettimpedans som gjelder på tilkoblingspunktet ditt, vennligst ta kontakt med strømleverandøren din.

1. Sett apparatet på et jevnt underlag.
2. For apparater med slangetrommel: Vikle høytrykks- slangen helt av slangetrommelen.
3. For apparater uten slangetrommel: Vikle høytrykksslangen helt av og løs opp eventuelle løkker og vridninger.
4. Trekk høytrykksslangen helt frem gjennom slangeføringen.
5. Sett inn høytrykksslangen i høytrykkspistolen til du hører at den smekker i lås.

Merknad

Pass på at nippelen står i riktig stilling.

Figur F

1. Sjekk at forbindelsen er sikker ved å dra i høytrykksslangen.
2. Sett støpselet inn i en stikkontakt.

Vannforsyning

Tilkoblingsverdier, se typeskiltet eller kapitlet Tekniske data.

Overhold vannverkets forskrifter.

OBS

Smuss i vannet kan skade pumpen og tilbehøret. KÄRCHER anbefaler bruk av vannfilter fra KÄRCHER som beskyttelse (spesialtilbehør, bestillingsnummer 4.730-059).

Tilkobling til vannledningen

OBS

Slangekobling med Aquastop på vanntilkoblingen for apparatet

Skade på pumpen

Suge vann fra åpen beholder

Høytrykksvaskeren er, sammen med sugeslange med tilbakeslagsventil fra KÄRCHER (spesialtilbehør, bestillingsnr. 2.643-100), egnet til suging av overflatevann,

f.eks. fra regntønne eller basseng (maksimal sugehøyde, se kapitlet Tekniske data).

1. Slå på maskinen "I/ON".
2. Lås opp avtrekkeren på høytrykkspistolen.
3. Trykk inn avtrekkeren på høytrykkspistolen. Apparatet slås på.
4. La apparatet gå i maksimalt 2 minutter, til vannet kommer ut av høytrykkspistolen uten bobler.
5. Slipp avtrekkeren på høytrykkspistolen.
6. Lås avtrekkeren på høytrykkspistolen.

Bruk

OBS

Tørrkjøring av pumpen

Skader på apparatet

Dersom apparatet ikke bygger opp trykk i løpet av 2 minutter, slår du det av og går fram som beskrevet i kapitlet Utbedring av feil.

Drift med høytrykk

OBS

Overflatene kan ta skade av for kort stråleavstand eller dersom det velges et uegnet strålerør.

Hold en stråleavstand på minst 30 cm ved rengjøring av lakkerte overflater.

Ikke rengjør bilhjul, lakk eller ømfintlige overflater, som tre, med smussfreseren.

1. Sett et strålerør i høytrykkspistolen og lås det ved å dreie det 90° rundt.

Figur H

1. Slå på apparatet "(I/ON").
2. Lås opp avtrekkeren på høytrykkspistolen.
3. Trykk inn avtrekkeren på høytrykkspistolen. Apparatet slås på.
4. Drei Power Control-strålerøret Vario Power til ønsket trykknivå vises på trykkindikatoren.

Drift med rengjøringsmiddel

⚠️FARE

Ved ignorering av sikkerhetsdatabladet

Alvorlige helseskader forårsaket av uriktig bruk av rengjøringsmiddel

Ta hensyn til sikkerhetsbladet fra produsenten av rengjøringsmiddelet, særlig informasjonen om personlig verneutstyr.

Merknad

Rengjøringsmiddelet skal bare blandes i ved lavtrykk.

Merknad

For drift med rengjøringsmiddel trenger du en Plug'n'Clean-rengjøringsmiddelflaske. Rengjøringsmiddel fra KÄRCHER kan kjøpes klar til bruk i en Plug'n'Clean-rengjøringsmiddelflaske.

1. Ta av lokket på Plug'n'Clean-rengjøringsmiddelflasken.

2. Press rengjøringsmiddelflasken med åpningen ned i tilkoblingen for Plug'n'Clean-rengjøringsmiddel. Figur I

3. Bruk strålerøret Vario Power.

4. Drei strålerøret mot "MIX" til "MIX" vises på høytrykkspistolen.

Rengjøringsmiddeloppløsningen blandes i vannstrålen under driften.

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den tørre overflaten og la det virke litt (ikke tørke).
2. Spyl det løsnede smusset av med høytrykksstrålen.

Etter drift med rengjøringsmiddel

1. Ta Plug'n'Clean-rengjøringsmiddelflasken ut av holderen og sett på lokket.
2. Plasser rengjøringsmiddelflasken i holderen med lokket vendt opp for oppbevaring.
3. Spyl apparatet med rent vann i ca. 30 sekunder.

Avbryte driften

1. Slipp avtrekkeren på høytrykkspistolen. Når du slipper avtrekkeren, slår apparatet seg av. Høytrykket i systemet blir bevart.
2. Lås avtrekkeren på høytrykkspistolen. Figur J
3. Sett høytrykkspistolen med strålerør i parkeringsposisjonen.
4. Slå av apparatet ved arbeidspauser som varer lenger enn 5 minutter "0/OFF".

Avslutte driften

△FORSIKTIG

Trykk i systemet

Skader forårsaket av vann som strømmer ukontrollert ut under høytrykk

Høytrykksslangen skal kun tas av høytrykkspistolen eller apparatet så lenge det ikke er trykk i systemet.

1. Slipp avtrekkeren på høytrykkspistolen.
2. Steng vannkranen
3. Trykk inn avtrekkeren på høytrykkspistolen og hold den inne i 30 sekunder. Det gjenværende trykket i systemet reduseres.
4. Slipp avtrekkeren på høytrykkspistolen.
5. Lås avtrekkeren på høytrykkspistolen.
6. Koble apparatet fra vannforsyningen.
7. Slå av apparatet "0/OFF".
8. Trekk støpselet ut av stikkontakten.

Transport

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

Bære apparatet

1. Løft og bær apparatet i bærehåndtakene.

Trekke apparatet

1. Trekk ut transporthåndtaket til det hørbart går i lås.
2. Trekk apparatet ved å holde i transporthåndtaket.

Transportere apparatet i kjøretøy

1. Før liggende transport må du ta Plug'n'Clean-rengjøringsmiddelflasken ut av holderen og sette på lokket.
2. Sikre apparatet så det ikke kan skli eller velte.

Lagring

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

Oppbevare apparatet

1. Sett apparatet på et jevnt underlag.
2. Ta strålerøret av høytrykkspistolen.
3. Trykk på løsneknappen på høytrykkspistolen og ta av høytrykksslangen.

OBS

Skade på høytrykksslangen

Skade på høytrykksslangen forårsaket av feil dreieretning

1. For apparater med slangetrommel: Drei slangetrommelen mot urviseren med håndsveiven og vikle opp høytrykksslangen.

2. For apparater uten slangetrommel: Oppbevar høytrykksslangen på apparatet.

3. Oppbevar strømledningen og tilbehøret på apparatet. Ved langvarig lagring må du følge tilleggshenvisningene, se kapitlet Stell og vedlikehold.

Frostbeskyttelse

OBS

Frostfare

Apparater som ikke er helt tømt, kan bli ødelagt av frost. Tøm apparatet og tilbehøret helt.

Beskytt apparatet mot frost.

Følgende må være oppfylt:

• Apparatet er koblet fra vannforsyningen.

• Høytrykkspistolen er koblet fra høytrykksslangen.

• Slå på maskinen "I/ON".

• Vent i maksimalt 1 minutt til det ikke kommer mer vann ut av høytrykksslangen.

• Slå av apparatet.

• Oppbevar apparatet og alt tilbehøret i et frostsikkert rom.

Stell og vedlikehold

⚠️FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende deler

Slå av apparatet.

Trekk ut strømstøpselet.

Apparatet er vedlikeholdsfritt, dvs. at du ikke må foreta regelmessig vedlikeholdsarbeid.

Rengjøre silen i vanntilkoblingen

OBS

Rengjør silen i vanntilkoblingen om nødvendig.

1. Ta koblingen av vanntilkoblingen.

2. Ta ut silen med en flattang.

3. Rengjør silen under rennende vann. Figur K

4. Sett silen inn i vanntilkoblingen.

Utbedring av feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

⚠️FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende deler

Slå av apparatet. Trekk ut strømstøpselet.

Maskinen går ikke

1. Trykk inn avtrekkeren på høytrykkspistolen. Apparatet slås på.
2. Kontroller at spenningen som er oppgitt på typeskil- tet stemmer overens med strømkildens spenning.
3. Kontroller om strømledningen er skadet.
4. Dersom motoren er overbelastet og motorvernbryteren har løst seg ut:
   a Slå av apparatet "0/OFF".
   b La apparatet avkjøles i en time.
   c Slå på apparatet "I/ON" og sett det i drift igjen.
   Hvis feilen oppstår flere ganger, må apparatet kontrolleres av kundeservice.

Apparatet starter ikke, motoren brummer

Spenningsfall forårsaket av svakt strømnett eller ved bruk av en skjøteledning

1. Når du slår på apparatet, trykker du først inn avtrekkeren på høytrykkspistolen og deretter på "I/ON".

Apparatet bygger ikke opp trykk

Vanntilførselen er for liten

1. Åpne vannkranen helt.

2. Kontroller at vannmengden i vanntilløpet er stor nok.

1. Ta ut silen i vanntilkoblingen med en flattang.

2. Rengjør silen under rennende vann.

a Slå på apparatet i maksimalt 2 minutter uten at strålerøret er satt inn.

b Trykk inn høytrykkspistolen og vent til vannet kommer ut uten bobler.

d Ta hensyn til maks. sugehøyde under sugedrift (se kapitlet Tekniske data).

Store trykksvingninger

1. Rengjør høytrykksdysen:
   a Fjern smuss fra dyseboringen med en nål.
   b Skyll høytrykksdysen forfra med vann.

2. Kontroller vanntilløpsmengden.

Lekk apparat

Rengjøringsmiddel suges ikke opp

1. Bruk strålerøret Vario Power og drei det til "MIX".

2. Kontroller om Plug'n'Clean-rengjøringsmiddelflasken står med åpningen ned i holderen for rengjøringsmiddel.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Tekniske data

	K 7 Power	Premium Power
Elektrisk tilkobling
Spenning	V	230
Fase ~ 1 1
Frekvens Hz 50 50
Maks. tillatt nettimpedans Ω	0,394 + j0,246	0,394 + j0,246
Tilkoblingskapasitet kW 3,0 3,0
Beskyttelsesgrad	IPX5	IPX5
Beskyttelsesklasse	I	I
Nettsikring (treg)	A 16 16
Vanntilkobling
Tilførselstrykk (maks.)	MPa	1,2 1,2
Tilførselstemperatur (maks.)	°C	60 60
Tilførselsmengde (min.)	l/min	12 12
Innsugingshøyde (maks.)	m 0,5	0,5
Effektspesifikasjoner apparat
Driftstrykk	MPa	15 15
Maks. tillatt trykk	MPa	18 18
Transportmengde, vann	l/min	9,2 9,2
Transportmengde maks.	l/min	10 10
Transportmengde, rengjøringsmiddel	l/min	0,3 0,3
Rekylkraften til høytrykk-spistolen	N	27 27
Mål og vekt
Gjennomsnittlig driftsvekt	kg	19,1 19,5
Lengde	mm	458 459
Bredde	mm	330 330
Høyde	mm	666 666
Registrerte verdier mht. EN 60335-2-79
Hånd-arm-vibrasjonsverdi	m/s ^2	<2,5 <2,5
Usikkerhet K	m/s ^2	0,6 0,6
Lydtrykknivå L _pA	dB(A)	80 80
Usikkerhet K _pA	dB(A)	3 3
Lydeffektnivå L _WA + usikkerhet K _WA	dB(A)	96 96

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.317-xxx

Gjeldende EU-direktiver

2000/14/EF

2014/30/EU

Undertegnede handler på vegne av og med fullmakt fra ledelsen.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Torrkörning av pumpen

Skador på maskinen
