Produkttype	Trådløs limpistol
Merke	Metabo
Modell	FP 18 LTX
Strømforsyning	Li-Ion 18 V batteri (kompatibel med CAS)
Driftstemperatur	160 °C til 200 °C
Diameter på limpinner	11 mm
Limstrømning	Omtrent 20 g/min
Beholderkapasitet	1 standard limpinn (200 mm)
Vekt	0,5 kg (uten batteri)
Oppvarmingstid	Omtrent 60 sekunder
Overopphetingsbeskyttelse	Ja, automatisk stans
LED-driftsindikator	Ja
Integrert hvilestøtte	Ja
Langvarig dyse	Ja, i messing
Vedlikehold	Rengjør dysen med en tørr klut etter bruk
Reparerbarhet	Reservedeler tilgjengelig via Metabo kundeservice
Tiltenkt bruk	Liming av tre, plast, stoff, keramikk
Omgivelsestemperatur ved lagring	-10 °C til 50 °C
Inkluderte tilbehør	Standard dyse, testlimpinn, manual

Ofte stilte spørsmål - FP 18 LTX METABO

Hvilke typer limpinner skal brukes?

Bruk smeltelimstifter med diameter 11 mm. Standard EVA- eller polyamidstifter passer.

Hvor lang tid tar det før pistolen varmes opp?

Oppvarmingstiden er omtrent 60 sekunder. LED-indikatoren lyser når arbeidstemperaturen er nådd.

Kan jeg bruke pistolen kontinuerlig?

Ja, men for langvarig bruk, ta pauser for å unngå overoppheting. Den termiske beskyttelsen stopper automatisk enheten ved for høy temperatur.

Hvordan rengjøre dysen?

Etter bruk, la den avkjøles, fjern limrester med en tørr klut. Ikke bruk løsemidler eller metallgjenstander for ikke å skade dysen.

Kan pistolen brukes på strømnettet?

Nei, FP 18 LTX er en trådløs modell drevet av Metabo 18 V CAS-batteri. Ingen nettversjon er tilgjengelig.

Hvor lang driftstid med et 4 Ah batteri?

Med et Li-Ion 18 V / 4 Ah batteri kan du lime kontinuerlig i omtrent 45 minutter (avhengig av bruksfrekvens).

Kan jeg bruke batterier fra andre merker?

Pistolen er kun kompatibel med Metabo- og CAS-batterier (Cordless Alliance System). Bruk av ikke-kompatible batterier kan skade enheten.

Hva gjør jeg hvis limet ikke kommer ut?

Sjekk at dysen ikke er tett. Hvis den er det, rengjør den etter avkjøling. Forsikre deg også om at batteriet er tilstrekkelig ladet og at pistolen har nådd driftstemperatur.

Er pistolen utstyrt med en hvilestøtte?

Ja, pistolen har en integrert hvilestøtte som gjør at den kan plasseres sikkert på en flat overflate under pauser.

Hvor finner jeg reservedeler?

Reservedeler (dyser, beholder osv.) er tilgjengelig via Metabo kundeservice. Besøk nettstedet www.metabo.com for å finne en autorisert forhandler.

BRUKSANVISNING FP 18 LTX METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

ASC 55 anvands for laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 anvands for laddning av litiumjonbatterier (12-18 V, 1,3-10 Ah, 3-10 celler).

7.1 Laddning av batteripaket

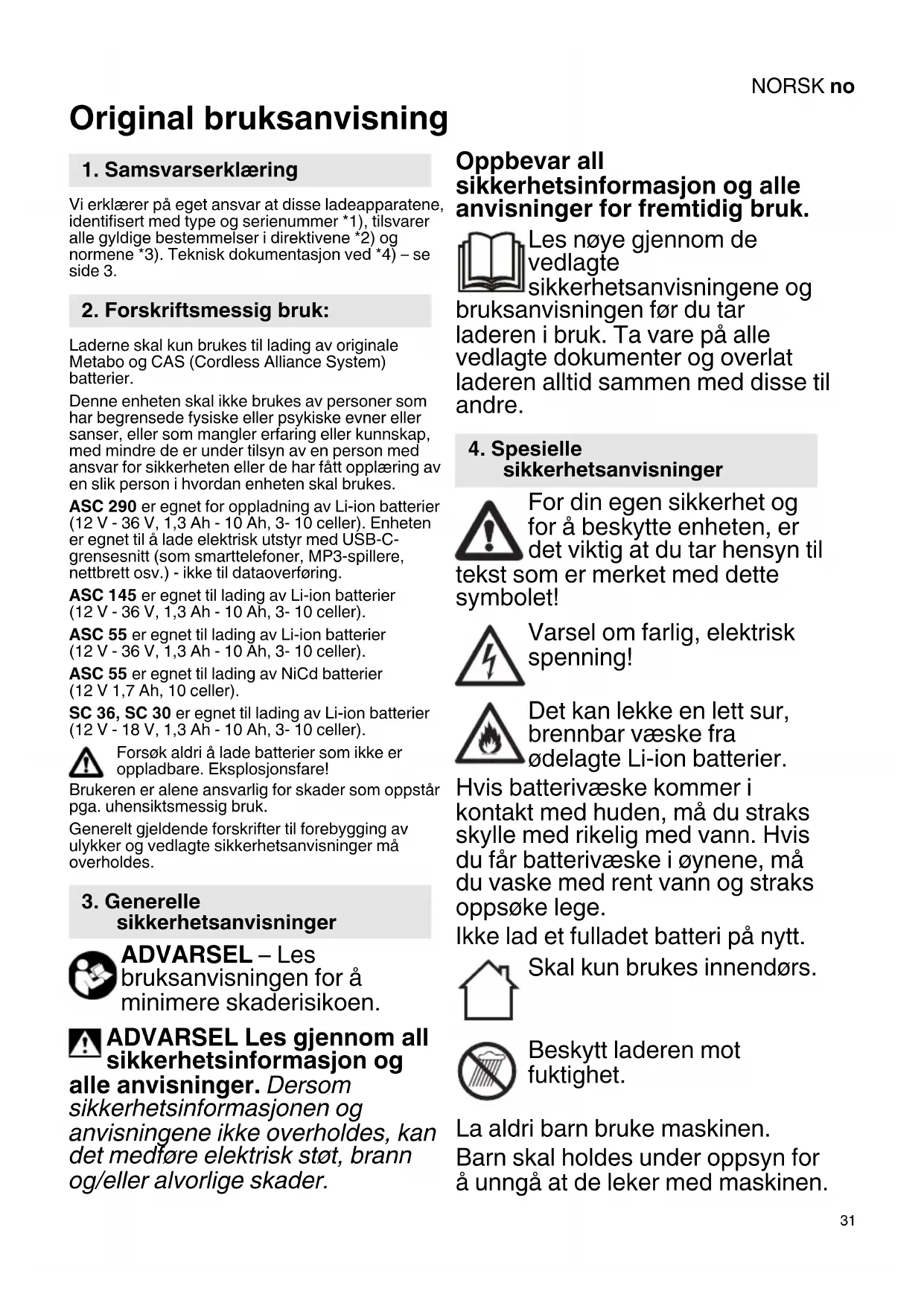

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelsei direktivene *2) og normene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av originale Metabo og CAS (Cordless Alliance System) batterier.

Denne encheten skal ikke brukes av personer som har begrensede fysisiske eller psykiske evner uller sanser,ller som mangler erfaring uller kunnskap, medindre de er under tilsyn av en person med ansvar for sikkerheten uller de har fatt opplæring av en slik person i hvordan encheten skal brukes.

ASC 290 er egnet for oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler). Enheter er egnet til a lade elektrisk utstyr med USB-C-grensesnitt (som smarttelefoner, MP3-spillere, nettbrett osv.) -化进程.

ASC 145 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av NiCd batterier (12 V 1,7 Ah, 10 celer).

SC 36, SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsok aldri Å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstårgpa. uhensiktsmessig bruk.

Generelt gjeldende forskritter til forebygging av ulykker og vedlagte sikkerhetsanvisninger ma overholds.

3. Generelle sikkerhetsanvisninger

ADVARSEL - Les bruksanvisningen for Å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nuye gjennom de vedlagtesikkerhetsanvisingene og bruksanvisningen for du tar laderen i bruk. Ta vare pa alle vedlagte dokumenter og overlat laderen alltid sammen medppe til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte encheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

Barn skal holds under oppsyn for a unnga at de leker med maskinen.

NORSKno

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røy kutvikling eller brann i laderen, ma du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteapningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I omrader med hoy metallstovbelastning skal det ikke brukes AIR COOLED ladere.

ASC 290: Bruk alltid bare den originale Metabo nettledningen.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 Varsellys
5 Ladetilstandsindikator
6 USB-deksen
7 USB-C-tilkobling
8 LED-indikator (USB-C-tilkobling har strøm) *

• Modellavhengig

6. Ta i bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strmnettets spesifikasjoner.

Apparater som dette, som danner likestrom, kan pāvirke enkle jordfeilbrytere. Bruk type F aller bedre, med en utløserström pa maks. 30 mA.

Se til at ventilasjonsapningene pa laderen\ ikke er tilstoppet for du bruker den.

Minsteavstanden til andre gjenstander skal minst vare 5 cm!

6.1 Selvtest

Settinn stopselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften Ioper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Batteriet kan bli i laderen og er dermed alltid klar til drift.

100%

Det mä bare kobles til USB-enheter som er kompatible med USB-standarden. Ved brukinkompatible enheter kan det oppsta nksjoner, skader eller personskader.

Apne dekselet (6) og plugg en USB-enhet med en egnet ledning til USB-C-tilkoblingen (7). Enheten blir ladet.

USB-C-tilkoblingen (7) fär bare elektrisk strøm (LED-indikatoren (8) lyser), nar batteriet ikke lades.

Hvis batteri og USB-enhet kobles til samtidig, starter USB-ladningen automatisk nár batteri-ladningen avsluttes.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.
• ASC 290: Varsellyset (4) blinker og ladetilstandsdindikatoren (5) er slukket: Batteriet blir/DDke ladet, laderen er for varm.

9. Reparasjon

Laderen mä kun repareres av elektrofagfolk.

Hvis nettledningen til这部分 enheten blir skadet,帽子 den erstattes av produsenten eller dennes kundeservice, aller av en lignende kvalifisert person, for a unngå skader.

Takontakt med din Metabo-forhandler hvis du har Metabo-ladere som ma repareres. Adresser finner du pà www.metabo.com.

10. Miljøvern

Folg nasjonale forskritter for miljovenlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal化进程 in husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske

og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og brings til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsomrader for batteriet

C = Batteriets kapasitet

I_C = L adestrom t=Ladetid 1)

USB = Spenning og maksimal ladestrom for USB-C-tilkobling

1) Ladetider for eksempler pa batterier. Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Med forbehold om endringer grunnet tekniske forbedringer.

Enhet med beskyttelsesklasse II

Vekselstrøm
