Typ výrobku	Bezdrátová tavná pistole
Značka	Metabo
Model	FP 18 LTX
Napájení	Li-Ion baterie 18 V (kompatibilní s CAS)
Provozní teplota	160 °C až 200 °C
Průměr tyčinek lepidla	11 mm
Průtok lepidla	Přibližně 20 g/min
Kapacita zásobníku	1 standardní tyčinka (200 mm)
Hmotnost	0,5 kg (bez baterie)
Doba zahřívání	Přibližně 60 sekund
Ochrana proti přehřátí	Ano, automatické vypnutí
LED indikátor provozu	Ano
Integrovaný stojánek	Ano
Dlouhotrvající tryska	Ano, mosazná
Údržba	Po použití vyčistěte trysku suchým hadříkem
Opravitelnost	Náhradní díly dostupné přes servis Metabo
Určené použití	Lepení dřeva, plastu, textilu, keramiky
Teplota skladování	-10 °C až 50 °C
Příslušenství v balení	Standardní tryska, testovací tyčinka lepidla, manuál

Často kladené otázky - FP 18 LTX METABO

Jaké typy tyčinek lepidla použít?

Používejte tavné lepicí tyčinky o průměru 11 mm. Vhodné jsou standardní tyčinky z EVA nebo polyamidu.

Jak dlouho trvá, než se pistole zahřeje?

Doba zahřívání je přibližně 60 sekund. LED kontrolka se rozsvítí, když je dosaženo pracovní teploty.

Mohu pistoli používat nepřetržitě?

Ano, ale při dlouhodobém používání dělejte přestávky, abyste předešli přehřátí. Tepelná ochrana automaticky vypne zařízení v případě nadměrné teploty.

Jak vyčistit trysku?

Po použití nechte vychladnout a poté odstraňte zbytky lepidla suchým hadříkem. Nepoužívejte rozpouštědla ani kovové předměty, aby nedošlo k poškození trysky.

Může pistole fungovat na síťové napájení?

Ne, FP 18 LTX je bezdrátový model napájený baterií Metabo 18 V CAS. Není k dispozici žádná síťová verze.

Jaká výdrž s baterií 4 Ah?

S Li-Ion baterií 18 V / 4 Ah můžete lepit nepřetržitě přibližně 45 minut (v závislosti na frekvenci používání).

Mohu použít baterie jiných značek?

Pistole je kompatibilní pouze s bateriemi Metabo a CAS (Cordless Alliance System). Použití nekompatibilních baterií může poškodit zařízení.

Co dělat, když lepidlo neteče?

Zkontrolujte, zda není tryska ucpaná. Pokud ano, po vychladnutí ji vyčistěte. Ujistěte se také, že je baterie dostatečně nabitá a že pistole dosáhla provozní teploty.

Je pistole vybavena stojánkem?

Ano, pistole má integrovaný stojánek, který umožňuje bezpečné položení na rovný povrch během přestávek.

Kde sehnat náhradní díly?

Náhradní díly (trysky, zásobník atd.) jsou k dispozici v poprodejním servisu Metabo. Navštivte webové stránky www.metabo.com a najděte autorizovaného prodejce.

NÁVOD K OBSLUZE FP 18 LTX METABO

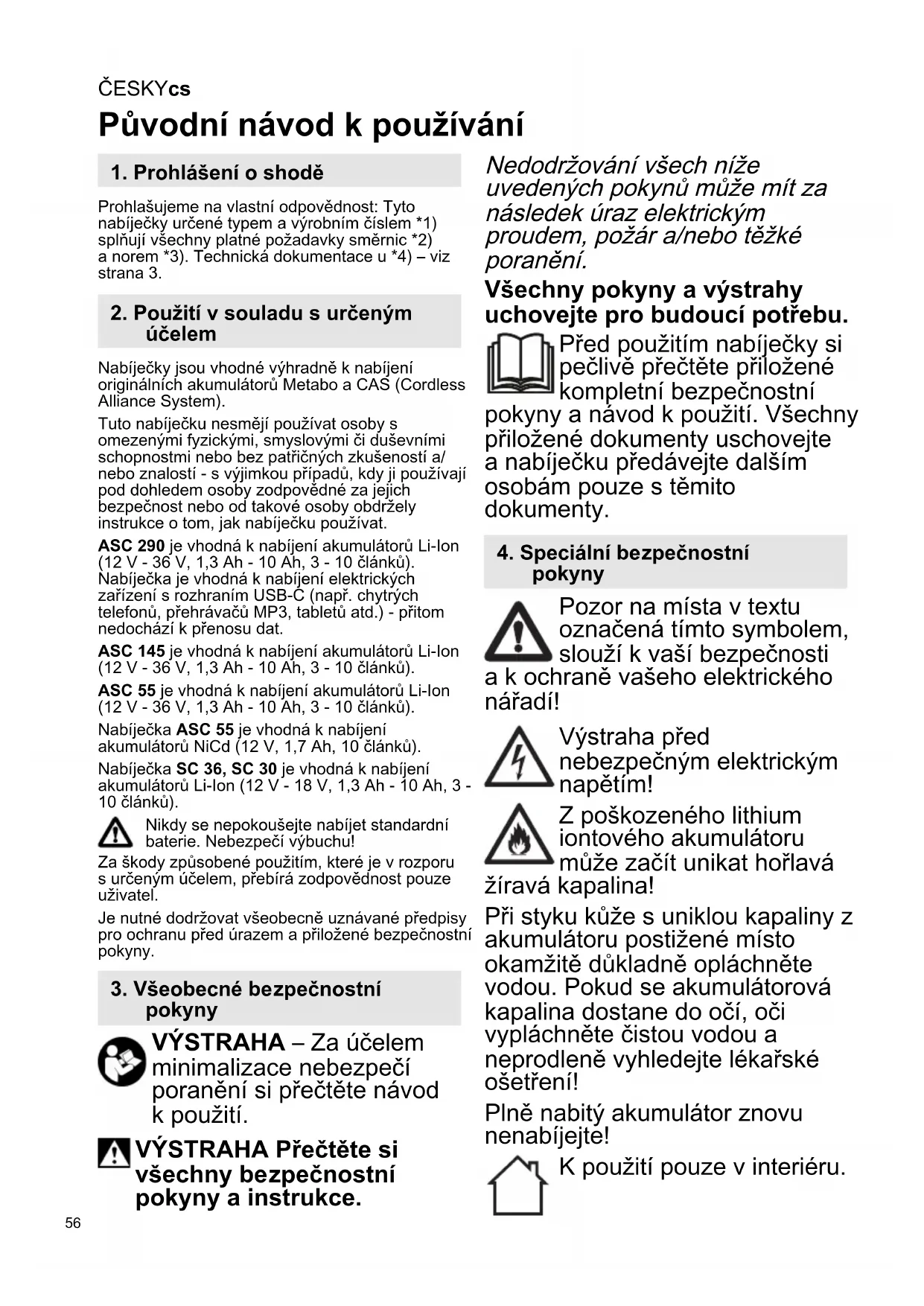

Püvodní námod k používání

1. Prohlášeni o shodě

Prohlasujeme na vlastni odpovednost: Tyto nabijecka urcené typem a vyrobním cislem 1) splnju vsechny platné požadavky směrnic 2) a norem 3). Technická dokumentace u 4)-viz strana 3.

2. Použití v souladu s určeným učelem

Nabiječky jsou vchodné výhradné k nabijeni originálních akumulátorů Metabo a CAS (Cordless Alliance System).

Tuto nabiječku nesměji používat osoby s omezenými fyzickými, smyslovými āi duševními schopnostmi nebo bez patrčnych zkušenosti a/ nebo znalostí - s vyjimkou pripadú, kdy ji používaji pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obržely instrukce o tom, jak nabiječku používat.

ASC 290 je vhodná k nabijeni akumulatoru Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku). Nabijecka je vhodná k nabijeni elektrickych zařizení rozhraním USB-C (napr. chytrych Telefonu, prehrávacu MP3, tabletu atd.) - pritom nedochází k prenosu dat.

ASC 145 je vhodná k nabijeni akumulátoru Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

ASC 55 je vchodná k nabijeni akumulátoru Li-ION (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabiječka ASC 55 je vhodná k nabijeni akumulátoru NiCd (12 V, 1,7 Ah, 10 Članků).

Nabiječka SC 36, SC 30 je vhodná k nabijeni akumulátoru Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 clánkú).

Nikdy se nepokousejte nabijet standardni baterie. Nebezpeci vybuchu!

Za skody zpusobené pouzitim, které je v Rozporu s urcenym ucelem, prebirá zodpovednost pouze uživatel.

Je nutné dodržovat vseobecne uznávané predpisy pro ochranu pred urazem a priložené bezpečnostníPokyny.

3. Vseobecné bezpečnostníPokyny

VYSTRAHA - Za učelem minimalizace nebezpeci poraněné si prěctěte námod k použití.

VYSTRAHA Prectete si vsechny bezpećnostné poukyny a instrukce.

Nedodržovani všech nije
uvedenych poknu muže mít za
následek uraz elektrickým
proudem, požár a/nebo težké
poraněni.

Vsechny pouny a vystrahy uchovejte pro budouci potrebu.

Před použitím nabíječky si pečlivě prěctěte príložené kompletní bezpečnostné v a námod k použiti. Vsechny né dokumenty uschovejte Čechu prědávejte dalsím m pouze s temito enty.

4. Speciálni bezpečnostní psychy

Pozor na mista v textu označená tímto symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadi!

Výstraha préd
nebezpečnám elektrickým
napětim!

Z poskozeného lithium iontoveho akumulátoru mûze začitunikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené misto okamžitě dūkladné opláchněte vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte Čistou vodou a neprodleně vyhledejte lékarsté ošetřeni!

Plné nabity akumulátor znovu nenabíjete!

K použití pouze v interiéru.

Chrahte nabiječku préd vlhkosti!

Děti by měly být pod dozorem, aby si nehrály s prístrojem.

Udržujte deti v dostatečné vzdálenosti od nabíječky nebo pracovniho prostoru!

Uchovávejte nabíječku mimo dosah děti!

V pripadé koure nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte prědměty do ventilacnich otvorů nabíječky -nebezpeci urazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumúlátory!

V prostrech se zvyšeným
výskytem kovového prachu
nenabíjejte Žádné akumúlátory
pomoci nabíječek AIR COOLED.

ASC 290: Používejte pouze originálnít'ový prípojovác kabel Metabo.

5. Přehled

Viz. strana 2. Obrázky jsou príklady pro věchný pristroje.

1 Akumulátor (není soucásti baleni)

2 zásuvný slot

3 kontrolka napajeni

4 vystrazná kontrlka

5 Ukazatel stavu nabití *

6 Kryt USB *

7 Port USB-C*

8 LED ukazatel (napajeni prostreductvim portu USB-C) *

• v závislosti na modelu

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ové napétí a sit'ový kmitočet na typovém stitku odpovidaji udajum vaši elektrické site.

Zařízení, jak je toto, ktera generuju

stejnosměrný proud, mohou ovlivnovat jegnoduché

proudové chránic. Použijte proto typ F nebo lepsí, s vypinacim proudem max. 30 mA.

Pred uvedenim nabiječky do provozu se ujistěte,Že ventilacni otvory jsou volné. Minímalní vzdálenost od jiných predmětů min. 5 cm!

6.1 Autotest

Zapojte sit'ovou zastrchu.

Vystražná kontrlka (4) a kontrlka napajeni (3) se postupné Rozsvítí asi na 1 sekundu, zabadovany ventilátor se na cca 5 sekund rozběhne.

7. Použití

Kontrolka napájení (3) trvale svítí.

7.3 Pouze ASC 290: Nabijeni zařizení USB

Pripojte pouze zařizení, ktera jsou kompatibilné se standardem USB. Pripojení kompatibilnéch zařizení muže zpúsobit poruchy, kození nebo urazy.

Otevřete kryt (6) a pripoje zařizení USB vchodným kabelem k (7)portu USB-C. Zařizení se nabiji.

Port USB-C (7) je napajen (ukazatel LED (8) se rozsviti) pouze v pripadé,Že se nenabiji akumulátor.

Pokud jsou pripojeny soucasne akumulator a zafrizeni USB, nabijeni Rozhranim USB se spusti automatickoy po nabiti akumulatoru.

8. Porucha

8.1 Výstrážná kontrlka (4) trvale svítí

Akumulator se nenabiji. Prilis vysoká / prilis nizká teplota. Pokud je teplota akumulatoru v Rozmezi 0^ až 50^ , automaticky se spustí proces nabijeni.

CESKYcs

ASC 290: Výstražná kontrolka (4) svítí nepretržitě a ukazatel stavu nabiti (5) bliká: Nabiječka je horká nebo akumulátorový Člnek je studenty, resp. horký, nabiji se sniženým nabijecím vykonem.

8.2 Výstrážná kontrlka (4) blíká

• Akumulátor je vadny. Akumulátor ihned vyjměte z nabíječky.
• Akumulátor není správné nasazen do nabijecího slotu (2). Viz kapitolu 7.1.
• ASC 290: Vystrážná kontrolka (4) bliká a ukazatel stavu nabíti (5) jsou zhasnute: Akumulátorový chánek se nenabíji, nabíječka je príliš horká.

9. Opravy

Opravu nabiječky smí provadět pouze kvalifikovany elektrikár!

Je-li sít'ovy privod tohoto pristroje poskozen, musi byt vymenén vyrobcem nebo jeho zákaznickym servisem ci podobné kvalifikovanou osobou, aby nedoslo k ohroženi.

S nabiječkou Metabo vyžadujici opravu se prosim obratte na vase zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana Životniho prostředí

Ridte se národními predpisy k ekologické likvidaci a recyklaci vysloužilého nařadi, obalu a príslušenstvi.

Obalové materiały se musi likvidovat podle jejich označeni v souladu s obecnymi směrnicemi. Dalá informace najdete na www.metabo.com v Časti Servis.

Jen pro zeme EU: Elektrické nářadi nevyhazujte do domáciho opadu! Podle evropské směrnice 2012/19/EU o opadnich elektric

kych a elektronickych zarizenich a dre odpovidajici legislativy prisluanse zeme musi byt stare elektrické nariad shromazdovano oddelena odevzdano k ekologické recyklaci.

11. Technické udaje

Viz. strana 3.

U = napě'tóve rozsáhy akumulátorú

C = kapacita akumulatoru

I_C = nabijeci proud t= doba nabijieni 1)

USB = napěti a maximálné nabíjecí proud pri prípojení USB-C

1) Doba nabijeni vybranjych akumulatoru uvedenych jako priklad. V závislosti na zbyvajíci capacite a teploté akumulatoru se skutečná doba nabijeni muže od těchto udajú lišit.

Doporucená okolní teplota pri nabijeni je 0 až 40^ .

Změny na základě technickéhoPokroku vyhrazeny.

Přistroj třidy ochrany II

Střidavý proud
