BRUKSANVISNING K 3 Compact Kärcher

overflade og lad det virke (ikke tørre).

1. Løft og bær maskinen i bæregrebet.

• dB(A) 89 Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser Generelle merknader p. 40
• Miljøvern p. 40
• Forskriftsmessig bruk p. 40
• Tilbehør og reservedeler p. 40
• Leveringsomfang p. 41
• Beskrivelse av apparatet p. 41
• Sikkerhetsinnretninger p. 41
• Symboler på apparatet p. 41
• Montering p. 41
• Igangsetting p. 41
• Bruk p. 42
• Transport p. 42
• Lagring p. 42
• Stell og vedlikehold p. 43
• Utbedring av feil p. 43
• Tekniske data p. 43

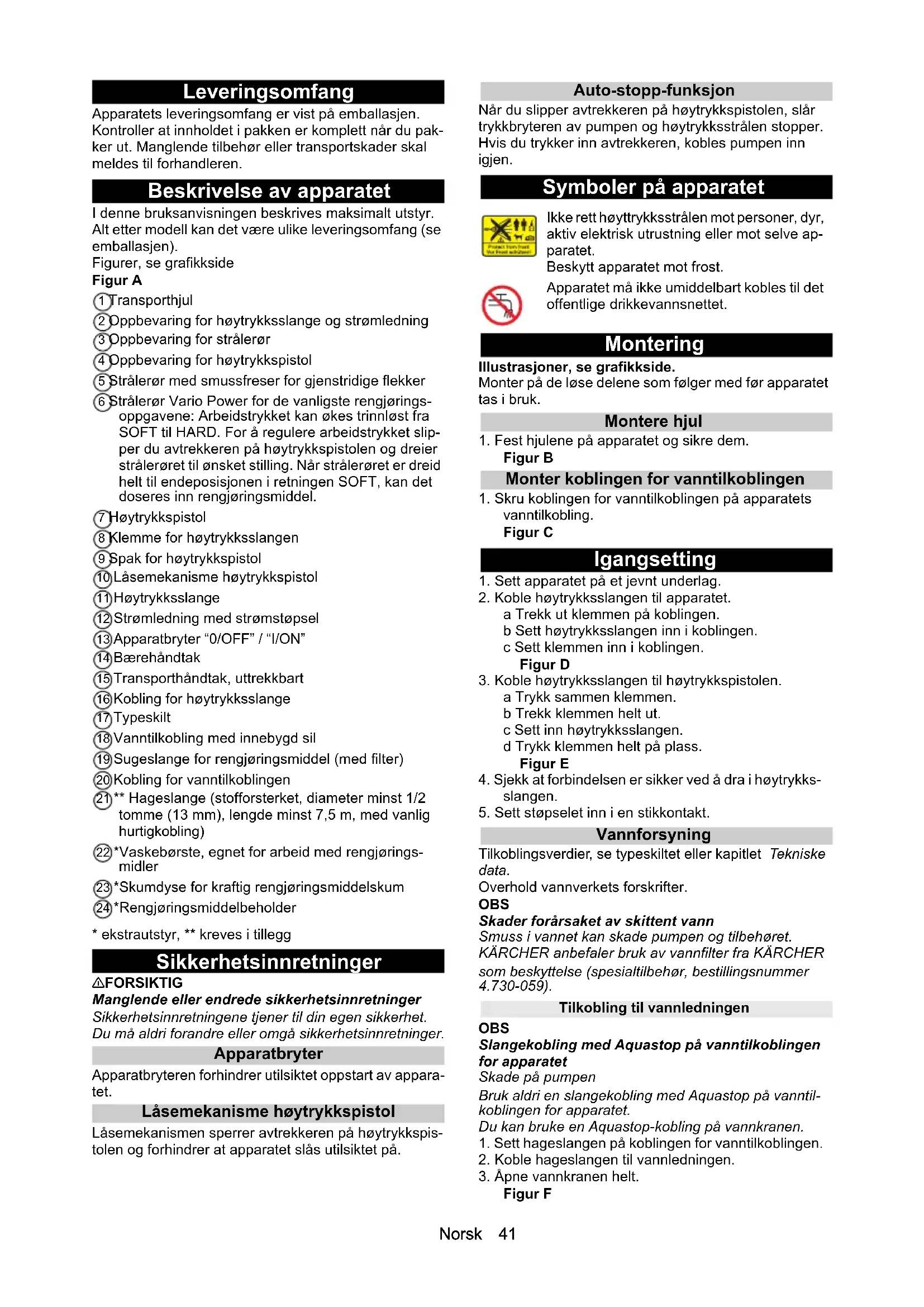

• EU-samsvarserklæring Norsk 41 Leveringsomfang Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pak- ker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren. Beskrivelse av apparatet I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen). Figurer, se grafikkside Figur A 1 Transporthjul 2 Oppbevaring for høytrykksslange og strømledning 3 Oppbevaring for strålerør 4 Oppbevaring for høytrykkspistol 5 Strålerør med smussfreser for gjenstridige flekker 6 Strålerør Vario Power for de vanligste rengjørings- oppgavene: Arbeidstrykket kan økes trinnløst fra SOFT til HARD. For å regulere arbeidstrykket slip- per du avtrekkeren på høytrykkspistolen og dreier strålerøret til ønsket stilling. Når strålerøret er dreid helt til endeposisjonen i retningen SOFT, kan det doseres inn rengjøringsmiddel. 7 Høytrykkspistol 8 Klemme for høytrykksslangen 9 Spak for høytrykkspistol 10 Låsemekanisme høytrykkspistol 11 Høytrykksslange 12 Strømledning med strømstøpsel 13 Apparatbryter “0/OFF” / “I/ON” 14 Bærehåndtak 15 Transporthåndtak, uttrekkbart 16 Kobling for høytrykksslange 17 Typeskilt 18 Vanntilkobling med innebygd sil 19 Sugeslange for rengjøringsmiddel (med filter) 20 Kobling for vanntilkoblingen 21 ** Hageslange (stofforsterket, diameter minst 1/2 tomme (13 mm), lengde minst 7,5 m, med vanlig hurtigkobling) 22 *Vaskebørste, egnet for arbeid med rengjørings- midler 23 *Skumdyse for kraftig rengjøringsmiddelskum 24 *Rengjøringsmiddelbeholder p. 44

• ekstrautstyr, ** kreves i tillegg Sikkerhetsinnretninger 몇 FORSIKTIG Manglende eller endrede sikkerhetsinnretninger Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger. Apparatbryter Apparatbryteren forhindrer utilsiktet oppstart av appara- tet. Låsemekanisme høytrykkspistol Låsemekanismen sperrer avtrekkeren på høytrykkspis- tolen og forhindrer at apparatet slås utilsiktet på. Auto-stopp-funksjon Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av pumpen og høytrykksstrålen stopper. Hvis du trykker inn avtrekkeren, kobles pumpen inn igjen. Symboler på apparatet Montering Illustrasjoner, se grafikkside. Monter på de løse delene som følger med før apparatet tas i bruk. Montere hjul

1. Sett apparatet på et jevnt underlag.

2. Koble høytrykksslangen til apparatet.

a Trekk ut klemmen på koblingen. b Sett høytrykksslangen inn i koblingen. c Sett klemmen inn i koblingen. Figur D

3. Koble høytrykksslangen til høytrykkspistolen.

a Trykk sammen klemmen. b Trekk klemmen helt ut. c Sett inn høytrykksslangen. d Trykk klemmen helt på plass. Figur E

4. Sjekk at forbindelsen er sikker ved å dra i høytrykks-

3. Åpne vannkranen helt.

Figur F Ikke rett høyttrykksstrålen mot personer, dyr, aktiv elektrisk utrustning eller mot selve ap- paratet. Beskytt apparatet mot frost. Apparatet må ikke umiddelbart kobles til det offentlige drikkevannsnettet.42 Norsk Bruk OBS Tørrkjøring av pumpen Skader på apparatet Dersom apparatet ikke bygger opp trykk i løpet av 2 minutter, slår du det av og går fram som beskrevet i kapitlet Utbedring av feil. Drift med høytrykk OBS Skade på lakkerte eller ømfintlige overflater Overflatene kan ta skade av for kort stråleavstand eller dersom det velges et uegnet strålerør. Hold en stråleavstand på minst 30 cm ved rengjøring av lakkerte overflater. Ikke rengjør bilhjul, lakk eller ømfintlige overflater, som tre, med smussfreseren.

1. Sett et strålerør i høytrykkspistolen og lås det ved å

3. Lås opp avtrekkeren på høytrykkspistolen.

4. Trykk inn avtrekkeren på høytrykkspistolen.

Apparatet slås på. Drift med vaskebørste OBS Lakkskader Skade på overflater forårsaket av skitten vaskebørste Forviss deg om at vaskebørsten er fri for smuss og an- dre partikler før du tar den i bruk. Merknad Når du bruker vaskebørster arbeider apparatet med lav- trykk. Dermed kan det blandes i rengjøringsmiddel.

1. Sett vaskebørsten i høytrykkspistolen og lås den

ved å dreie den 90° rundt. Drift med rengjøringsmiddel FARE Ved ignorering av sikkerhetsdatabladet Alvorlige helseskader forårsaket av uriktig bruk av ren- gjøringsmiddel Ta hensyn til sikkerhetsbladet fra produsenten av ren- gjøringsmiddelet, særlig informasjonen om personlig verneutstyr. Merknad KÄRCHER rengjøringsmidler garanterer at arbeidet skjer uten problemer. Innhent råd eller be om å få til- sendt vår katalog eller våre informasjonsblader om ren- gjøringsmidlene.

1. Trekk ut så mye av sugeslangen for rengjørings-

der med rengjøringsmiddeloppløsning.

3. Bruk strålerøret Vario Power.

4. Drei strålerøret i retningen “SOFT” til endeposisjo-

nen. Rengjøringsmiddeloppløsningen blandes i vann- strålen under driften.

5. Bruk eventuelt skumdysen.

a Koble skumdysen til rengjøringsmiddelflasken. b Sett skumdysen i høytrykkspistolen og lås den ved å dreie den 90° rundt. Figur I Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den

tørre overflaten og la det virke litt (ikke tørke).

2. Spyl det løsnede smusset av med høytrykksstrålen.

Etter drift med rengjøringsmiddel

1. Slipp avtrekkeren på høytrykkspistolen.

Når du slipper avtrekkeren, slår apparatet seg av. Høytrykket i systemet blir bevart.

2. Lås avtrekkeren på høytrykkspistolen.

3. Slå av apparatet ved arbeidspauser som varer len-

ger enn 5 minutter “0/OFF”. Avslutte driften 몇 FORSIKTIG Trykk i systemet Skader forårsaket av vann som strømmer ukontrollert ut under høytrykk Høytrykksslangen skal kun tas av høytrykkspistolen el- ler apparatet så lenge det ikke er trykk i systemet.

1. Slipp avtrekkeren på høytrykkspistolen.

2. Steng vannkranen.

3. Trykk inn avtrekkeren på høytrykkspistolen og hold

den inne i 30 sekunder. Det gjenværende trykket i systemet reduseres.

4. Slipp avtrekkeren på høytrykkspistolen.

5. Lås avtrekkeren på høytrykkspistolen.

6. Koble apparatet fra vannforsyningen.

7. Slå av apparatet “0/OFF”.

8. Trekk støpselet ut av stikkontakten.

Transport 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport. Bære apparatet

1. Løft og bær apparatet i bærehåndtaket.

2. Trekk apparatet ved å holde i transporthåndtaket.

Transportere apparatet i kjøretøy

1. Sikre apparatet så det ikke kan skli eller velte.

Lagring 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring. Oppbevare apparatet

1. Sett apparatet på et jevnt underlag.

2. Ta strålerøret av høytrykkspistolen.

3. Ta høytrykksslangen av høytrykkspistolen.

4. Ta høytrykksslangen av apparatet.

5. Oppbevar høytrykksslangen på apparatet.

6. Oppbevar strømledningen og tilbehøret på appara-

tet. Ved langvarig lagring må du ta hensyn til tilleggshenvis- ningene, se kapitlet Stell og vedlikehold.Norsk 43 Frostbeskyttelse OBS Frostfare Apparater som ikke er helt tømt, kan bli ødelagt av frost. Tøm apparatet og tilbehøret helt. Beskytt apparatet mot frost. Følgende må være oppfylt: Apparatet er koblet fra vannforsyningen. Høytrykksslangen er fjernet.

vann ut av høytrykkstilkoblingen.

rom. Stell og vedlikehold FARE Fare for elektrisk støt Personskader forårsaket av berøring av strømførende deler Slå av apparatet. Trekk ut strømstøpselet. Apparatet er vedlikeholdsfritt, dvs. at du ikke må foreta regelmessig vedlikeholdsarbeid. Rengjøre silen i vanntilkoblingen OBS Skadet sil i vanntilkoblingen Skade på apparatet forårsaket av skittent vann Kontroller om silen er skadet før du setter den inn i vanntilkoblingen. Rengjør silen i vanntilkoblingen om nødvendig.

3. Rengjør silen under rennende vann.

Rengjøre rengjøringsmiddelfilter Rengjør rengjøringsmiddelfilteret før langtidslagring.

1. Trekk filteret av sugeslangen for rengjøringsmiddel.

2. Rengjør filteret under rennende vann.

Figur L Utbedring av feil Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice. FARE Fare for elektrisk støt Personskader forårsaket av berøring av strømførende deler Slå av apparatet. Trekk ut strømstøpselet. Maskinen går ikke

1. Trykk inn avtrekkeren på høytrykkspistolen.

2. Kontroller at spenningen som er oppgitt på typeskil-

tet stemmer overens med strømkildens spenning.

3. Kontroller om strømledningen er skadet.

Apparatet bygger ikke opp trykk Vanntilførselen er for liten

1. Åpne vannkranen helt.

2. Kontroller at vannmengden i vanntilløpet er stor nok.

2. Rengjør silen under rennende vann.

a Slå på apparatet i maksimalt 2 minutter uten at høytrykksslangen er tilkoblet, og vent til vannet kommer ut uten bobler. b Slå av apparatet. c Koble til høytrykksslangen. Store trykksvingninger

1. Rengjør høytrykksdysen:

a Fjern smuss fra dyseboringen med en nål. b Skyll høytrykksdysen forfra med vann.

stor utetthet må du kontakte autorisert kundeser- vice. Rengjøringsmiddel suges ikke opp

1. Bruk strålerøret Vario Power, og drei det i retningen

“SOFT” til endeposisjonen.

2. Rengjør filteret på sugeslangen for rengjørings-

3. Kontroller at sugeledningen for rengjøringsmiddel
