BRUKSANVISNING L 835 SC STEINEL

N = Nolledare (oftast blå)

N = nulleder (oftest blå)

PE = beskyttelseseleder (grøn / gul)

Fade-in- og fade-out-tiderne kan vaelges frit.

Permanent belysning

Parametrene for drift med permanent lys kan indstilles via Steinel Connectappen. I appen kan det permanente lys indstilles vilkårligt indtil et bestemt klokkeslaet (klokkeslaet-teach).

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

Koble fra strømtilførselen før du foretar arbeider på apparatet!

• Ved montering ma strømledningen som skal tilkobles, ære uten spenning. Slå derfor forst av strømmen og bruk en spenningstester til ø kontrollere at strømtilforselen er stanset.
• Under installationsjonen av sensorlampenkommen man i beroring med strømnettet. Arbeidet skal derfor utfores av fagfolk i henhold til lokale elektrinstallasjonsforskrifter og tilkoblingskrav.
• Bruk kun originale reserverdeler.
• Reparasjoner skal kun utfores på autoriserte verksteder.

3. L 830, L 835, L 840, GL 80 SC / C

Forskriftsmessig bruk

• Sensorlampe for montering på vegg ute (L 830, L 835, L 840 SC).
• Lampe for montering på vegg ute (L 830, L 835, L 840 C).
• Sensorlampe for montering pà gulv ute (GL 80 SC).
• Lampe for montering på gulv ute (GL 80 SC).

NB:

For Å utelukke feilstasjoner må det overholds en minste-avstand på 3 m til WiFi-ruteren og basestasjoner.

Sensorlampene (SC) inneholder en aktiv bevegelsessensor. Den integrerte iHF-sensoren sender ut høyfrekvente elektromagnetiske bølger (5,8 GHz) og mottar ekko frappe. Sensoren merker ekkoforandringene nr personer beve-ger seg i sensorlampens dekningsområde.

Og en mikroprosessor utløser koblingsbefalingen «Tenn lys». Bevegelser kan ogå registreres gjennom dør, glassflater eller tynne vegger. Med en signalanalyse skiller sensoren mellom personer som beveger seg og objekter som busker eller smådyr som beveger seg. Dermen utelukkes feilkoblinger på grunn av smådyr og driftsforstyrrelser grunnet ekstreme temperaturer. Sensorlampens funksjoner kan stilles inn via smarttelefon og nettbrett. Forbindelse via Bluetooth er mulig kun via smarttelefon eller nettbrett.

NB:

iHF-sensorens høyfrekvenseffekt er ca. 1 mW - det er kun en tusendel av sendeeffekten til en mobiltelefon eller en mikrobølgeovn.

Leveringsomfang L 830, L 835, L 840 SC / C (III. 3.1)

• lampe
  tre skruer
• tre skrueinnsatser
• tre avstandsstykker

Produktmal L 830 SC / C (III. 3.2)

Produktmal L 835 SC / C (III. 3.3)

Produktmal L 840 SC / C (III. 3.4)

Apparatoversikt L 830, L 835, L 840 SC / C (III. 3.5)

A Veggbrakett
B Koblingsklemme
C Plugg
D Plugg forbindelse
E Lysterning

Leveringsomfang GL 80 SC / C (III. 3.6)

• Lampe
• Profil
  -Bunnplate
• Fire bunnskruer
• Fire skrueinnsatser
• Fire forbindsesskruer

Produktmal GL 80 SC / C (III. 3.7)

Apparatoversikt GL 80 SC / C (III. 3.8)

A Dekkplate
B Koblingsklemme
D Plugg forbindelse
E Lysterning
F Jordingsklemme

Lysstyrkeforderding (III. 3.9, III. 3.10, III. 3.11, III. 3.12)

Rekkevidde (III. 3.13)

NB:

Er lampene montert for nær hverandre, kan det oppsta feilkoblinger, da de høyfrekvente signalene som sendes ut, forstyrrer hverandre (III. 3.14 A).

Følgende tiltak bidrar til Å unngådehyde feilen:

• Monter lampene med minst 5 m avstand fra hverandre.
• Koble sammen lampene via Steinel Connect App og slå sensoren på enkelte lamper målrettet av via Sensor-Off-funksjorden (III. 3.14 B + C). Sammenkoblingen gjør at lampene med deaktivert sensor ogå tennes ved bevegelse.

4. Elektrisk tilkobling

Koblingssskjema (III. 4.1)

N = fase (som regel blå)

PE = jordleder (grønn / gul)

I tvilstfeller mA kabelen kontrolleres med en spenningstester; deretter slas strømtilførselen av igjen. Fase (L) og nulleder (N) kobles til kroneklemmen.

Isoler jordlederen (PE) og legg den ved.

På GL 80 SC / C违法犯罪 (PE) kobles til jordingsklemmen.

Viktig: Forveksles koblingene, vil dette senere före til kortslutting i apparatet ell er i sikringsskapet. I sö tilfelle mä de enkelte kablene identifiseres og monteres på nytt. Det kan selvagsit monteres en bryter på nettledningen til ä slå AV og PÅ.

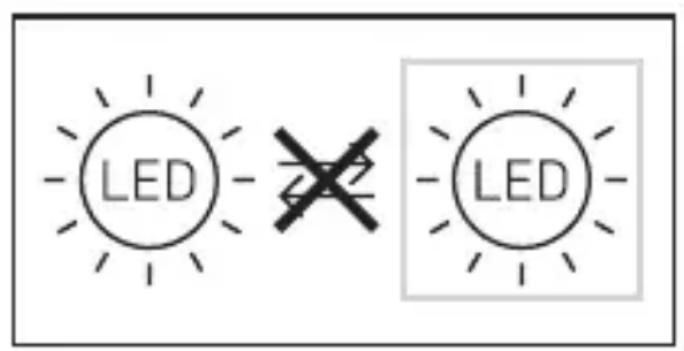

Viktig: Lyskilden i dette lampen kan ikke skiftes ut. Dersom lyskilden skal erstatte (f.eks. mot slutten av levetiden), mA—hele lampen skiftes ut.

NO

5. Montering

• Kontroller alle komponenter for skader.
• Ikke taproduktet i bruk dersom det er skadet.
• Pase at sensorlampen monteres slick at den/DD er utsatt for vibrasjoner.
• Velg et egnet monteringssted og ta hensyn tilrekkevidde og bevegelsesregistering.

Fremgangsmåte ved montering (L 830, L 835, L 840 SC / C)

• Slå av strømtilforselen (III. 4.1).
• Lõsne sikringsskruene og ta lysterningen av veggbraketten. (III. 5.1).
• Tegn borehull (III. 5.2)
• Bor hull og sett inn plugger (III. 5.3).
• Trykk inn tetningspluggen.
• Montering ved skjult ledningsføring (III. 5.4)
• Montering ved Åpen ledningsføring (III. 5.5)
  Koble til ledningen (III. 5.6)
• Settysterningen på veggbrakketten (III. 5.7)
• Skru inn sikringsskruene (III. 5.7)
• Slå på strømtilførskelen (III. 5.7)
• Foreta innstillinger via app «6. Funksjon»

Fremgangsmåte ved montering (GL 80 SC / C)

• Slå av strømtilførselen (III. 4.1)
• Løsne sikringsskruen og ta lysterningen av dekslet (III. 5.8)
• Trekk kabelen gjennom bunnholderen og profilen (III. 5.9)
• Skru sammen bunnholderen og profilen (III. 5.10)
• Tegn borehull på bunnplaten (III. 5.11)
• Bor hull og sett inn plugger (III. 5.12)
• Skru bunnholderen fast til bunnen (III. 5.13)
• Skru dekslet på profilen (III. 5.14)
  Koble til ledningen (III. 5.15)
• Sett lysterningen på dekslet (ill 5.16)
• Skruinn sikringssskruen (III. 5.16)
• Slå på strømtilforselen (III. 5.16)
• Foreta innstlinger via app (kun SC)

«6. Funksjon»

NB:

For Å unngå skader som følge av korrosjon eller oksidasjon skalprodukter ikke monteres under bakken.

6. Funksjon

Funksjonene kan stilles inn for SC-varianten.

Funksjonene stilles inn via Steinel Connect App.

Steinel Connect App

For Å konfigurere lampen med smarttelefon eller nettbrett ma du laste ned Steinel Connect App fra din app-butikk. Du trenger en Bluetooth-aktivert smarttelefon eller nettbrett.

Android iOS

Funksjoner som kan stilles inn via Steinel Connect App:

-Tidsinnstilling
- Rekkeviddeinnstilling
- Skumringsinnstilling
- Grunnleggende lys
- Hovedlys-/nattlysniva kan stilles inn
- Utvidetrekkeviddeinnstilling
- Gruppesammenkobling
- Skumringsinnstilling med teach-in

Ønsket belysningstid kan stilles trinnløst inn fra ca. 5 sek. til maks. 60 min.
Tidsuret starter på nytt hvis den registerrer noen form for bevegelse før davon tiden er utlopt.

Etter haver utkoblingsprossess er en ny bevegelsesregistering avbrutt i ca. 1 sekund. Først när dette tiden er gätt, kan lampen tenne lys ved bevegelse igjen. Ved innstilling av registeringsområdet og for funksjonstesten anbefales det Å stille inn kortest mulig tid.

Fabrikinnstillinger (leveringsstatus)

-Områdeinnstilling: maks.
-Tidsinnstilling for hovedlys: 10 sek.
- Grunninnstilling for belysningstid: 1 min.
-Skumringsinnstilling: 2.000 lux
- Grunnleggende dimmenivå for lys: 50 %

Rekkeviddeinnstilling (reaksjonsniva)

Med begrepetrekkevidde menes den omtrent sirkelformede diameteren pa bakken som utgjør dekningsområdet när lampen monteres i 2 m høyde.

• Stillskrue maks. = maks.rekkevidde (5 m)
• Stillskrue min. = min.rekkevidde (1 m)

Skumringsinnstilling (reaksjonsniva)

Onsket reaksjonsniva for lampen kan stilles inn trinnlost fra ca. 2 til 2.000 lux.

• Stillskruen vridd helt til høyre = dagslysmodus (uavhengig av lysstyrke)
• Stillskruen vridd helt til venstre = skumringsdrift (ca. 2 lux)

Ved innstilling av dekningsområdet og for funksjonstesten i dagslys mx stillskruen ære vridd helt til hoyre.

Grunnlys

Lysstyrken for grunnlyset kan stilles inn mellom 0% og 100% . Grunnlyset kan stilles inn etter tid aller lysstyrke.

Ved bevegelser i dekningsområdet tennes lyset (for innstilt tid) med maks. belysningseffekt (100%). Deretter kobles lampen tilbake til innstillingen for grunnlys.

Hovedlys

Lysstyrken for hovedlyset kan stilles inn mellom 10% og 100% .

Softstartfunksjon

När lampen tennes, reguleres lysstyrken jevnt opp til 100 % (fade-in).

När lampen slukkes, reguleres lysstyrken jevnt ned til 0 % (fade-out).

Tid for fade-in og fade-out kan velges.

Permanent lys

Parameterne for permanent lysfunksjon kan stilles inn via Steinel Connect-appen. I den nye appen kan permanent lys stilles inn som ønsket inntil et bestemt klokkeslett (klokkeslett-teach).

Bluetooth-sammenkobling (Bluetooth-Connect-Mesh)

Sensorbryteren oppfyller kravene i Bluetooth-Mesh-standarden. Den kan kobles til alleprodukter som oppfyller kravene i Bluetooth-Mesh-standarden. Sensorbryteren konfigureres via Steinel Connect-appen.

Ved Forste gangs forbindelse mellom sensorbryteren og Steinel Connect-appen blir det lagret tilsvarende nettverksnokler på smarttelefonen eller nettbrettet.

Med donne nokkelen er uvedkommende tilgang til sensoren utelukket.

Nettverksnokkelen må deles for tilgang via en ytterligere smarttelefon erer et videre nettbrett.

7. Vedlikehold / stell

Viktig: Funksjonsenheten kan/DDke skiftes ut.

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig mæte.

Ilke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som/DDke longer kan benyttes, samles opp atskilt fra annet soppel og gjenvinnes pa en miljovennlig m ate.

9. Produsentgaranti

Dette Steinel-productet er fremstilt med største noyaktigkeit. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter og deretter underkastet en stikkprovekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 maneder, regnet fraagen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan fores tilbake til fabrikasjonsfeit aller feil ved materialene. Garantien ytes ved reparasjon uller ved at deleer med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, uller ved skader eller mangler som er oppstatt som folege av ukyndig bruk uller vedlikehold. Folgeskader ved bruk (skader på andre gjenstander) dekker eske av garantien. Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importoren. Legg ved en kort beskrivelse av feilen samt kvittering uller regning (kjopsdato og forhandlers stempel).

Reparasjonsservice: Etter garantitidens utlop, aller ved mangler som seks dekkes av garantien, kan du spørre forhandleren om muligheter for reparasjon.

Herved erklærer STEINEL GmbH at det tradløse anlegget av type L 830, L 835, L 840, GL 80 SC / C oppfyller kravene i direktiv 2014/53/EU. Den komplette teksten i EU-samsvarserklæringen finnes på følgende internett-adresse: www.steinel.de

11. Tekniske spesifikasjoner
Mål b × h × d
L 830 SC / C, L 835 SC / C	110 mm × 110 mm × 131,5 mm
L 840 SC / C	110 mm × 110 mm × 133,5 mm
GL 80 SC / C	110 mm × 633 mm × 130 mm
Spenning 220–240 V, 50/60 Hz
Effektopptak (Pon)9,1 W
Effektopptak iHF sensorsystem
L 830, L 835, L 840 SC	0,67 W
GL 80 SC	0,67 W
Standby (nettverk (Pnet))
L 830, L 835, L 840 SC	0,45 W
L 830, L 835, L 840 C	0,45 W
GL 80 SC	0,45 W
GL 80 C	0,45 W
Lyseffekt (lm)
L 830 SC	493 lm (antrasitt), 523 lm (sølv)
L 830 C	493 lm (antrasitt)
L 835 SC	616 lm (antrasitt), 616 lm (sølv)
L 835 C	616 lm (antrasitt)
L 840 SC	319 lm (antrasitt), 319 lm (sølv)
L 840 C	319 lm (antrasitt)
GL 80 SC	650 lm (antrasitt), 650 lm (sølv)
GL 80 C	650 lm (antrasitt)
Effektivitet (lm / W)
L 830 SC	54 lm / W (antrasitt), 57 lm / W (sølv)
L 830 C	54 lm / W (antrasitt)
L 835 SC	68 lm / W (antrasitt), 68 lm / W (sølv)
L 835 C	68 lm / W (antrasitt)
L 840 SC	35 lm / W (antrasitt), 35 lm / W (sølv)
L 840 C	35 lm / W (antrasitt)
GL 80 SC	71 lm / W (antrasitt), 71 lm / W (sølv)
GL 80 C	71 lm / W (antrasitt)
Lyselement LED
Fargetemperatur 3.000 K
Fargejengivelsensindeks R	a = 82
Middels levetid L70B50 ved 25 °C: > 60.000 t.
Fargekonsistens SDCM Startverdi: 3
Grunnleggende lys Ja (Av, 0-100 %)
	For C: alltid kun i kombinasjon med et Bluetooth-sensorprodukt.
Sensortechnologi (kun SC) (5,8 GHz, ≤ 1 mW)
Dekningsområde
Dekningsvinkel	160° For C: alltid kun i kombinasjon med et Bluetooth-sensorprodukt.
Åpningsvinkel	160° For C: alltid kun i kombinasjon med et Bluetooth-sensorprodukt.
Rekkevidde 1-5 m	For C: alltid kun i kombinasjon med et Bluetooth-sensorprodukt.
Tidsinnstilling 5 s-60 min	For C: kun i kombinasjon med et Bluetooth-sensorprodukt.
Skumringsinnstilling 2-2.000 lux	For C: kun i kombinasjon med et Bluetooth-sensorprodukt.
Lyskildens energieffektivitetsklasse
L 830, L 835, L 840 SC	F
L 830, L 835, L 840 C	F
GL 80 SC	F
GL 80 C	F
	F
Kapslingsgrad IP 44
Kapslingsklasse
L 830, L 835, L 840 SC / C	II
GL 80 SC / C	I
Omgivelsestemperatur -20 til +40 °C
Frekvens Bluetooth 2,4-2,48 GHz
Sendeeffekt Bluetooth 5 dBm / 3 mW
Teknisk dokumentasjon fines på www.steinel.de

12. Driftsfeel

Feil Årsak Tiltak

Lampen har ikke spenning	■ Sikringen er gätt, ikke slätt på, brudd på ledningen	■ Aktiver sikringen, sett i ny,/slå på ledningsbryteren, kontROLLER ledningen med spenningstester
	■ Kortslutning	■ KontROLLER koblingene
Sensorlampen tennes ikke (kun SC)	■ Ved dagmodus; skumringsinnstilling står på nattmodus	■ Still inn skumring via app
	■ Nettbryter er AV	■ Slå PÅ
	■ Sikringen har reagert	■ Aktiver sikringen, sett i ny, kontROLLER ev. koblingene
	■ Dekningsområdet er ikke nøyaktig innstilt	■ Still inn rekkevidde via app
Sensorlampen slukkes ikke (kun SC)	■ Permanente bevegel- ser i dekningsområdet	■ Kontroller området og innstillevt. på nytt
Sensorlampen slukkes ikke helt (kun SC)	■ Nattlys er innstilt	■ Nattlys på «0 min»
Sensorlampen tennes när den ikke skal (kun SC)	■ Vind beveger trær og busker i deknings- området	■ Juster området
	■ Biler på veien registeres	■ Juster området
Sensorlampen tennes og slukkes ukontrollert (kun SC)	■ Det er større metall- gjenstander som f.eks. biler eller metallvegger i dekningsområdet	■ Juster området
		■ Flytt f.eks. bilen
