Produkttype	Vinkjeller
Merke	Vestfrost
Modell	FZ 369 W
Klimaklasse	SN, N, ST, T (SN: +10 °C til +32 °C, N: +16 °C til +32 °C, ST: +16 °C til +38 °C, T: +16 °C til +43 °C)
Maksimal lastekapasitet	85 kg
Strømtilførsel	220-240 V, 50 Hz, sikring 10-13 A
Temperaturområde (øvre sone)	8 °C til 22 °C
Temperaturområde (nedre sone)	5 °C til 22 °C
Antall temperatursoner	2 (øvre og nedre)
Belysning	LED klasse 1 (trygg for øynene)
Kjølemiddel	Brannfarlig (hydrokarbontype, mengde på typeskiltet)
Reversibel dør	Ja, åpning til høyre eller venstre
Avriming	Automatisk
Alarmer	Dør åpen, høy/lav temperatur
Barnesikring	Ja (tastelås)
Rengjøring og vedlikehold	Rengjør med lunkent vann og mildt oppvaskmiddel; støvsug støv fra kondensator og kompressor

Ofte stilte spørsmål - FZ 369 W VESTFROST

Hvordan stiller jeg inn temperaturen i vinkjelleren?

For å stille inn temperaturen i øvre del, trykk på SET1 og bruk opp/ned-tastene. For nedre del, trykk på SET2. Temperaturen kan justeres fra 8 til 22 °C i øvre del og fra 5 til 22 °C i nedre del.

Hva gjør jeg hvis displayet viser 'P1' eller 'P2'?

Kodene P1 (øvre sensor) og P2 (nedre sensor) indikerer en sensorfeil. Apparatet kjører da med den varmeste innstillingsverdien. Kontakt kundeservice.

Hvordan snur jeg døråpningsretningen?

Vipp apparatet, demonter det øvre hengselet, ta av døren, og snu hengsler og føringer. Se kapittelet 'Reversibel dør' i bruksanvisningen for detaljerte trinn.

Hvordan aktiverer jeg barnesikringen?

Trykk samtidig på opp- og ned-tastene i 3 sekunder til 'Pof' blinker. For å deaktivere, gjenta operasjonen til du ser 'Pon'.

Hva gjør jeg ved døralarm?

Døralarmen høres hvis døren står åpen i mer enn 2 minutter. Lukk døren for å stoppe den.

Hvordan rengjør jeg innsiden av vinkjelleren?

Koble apparatet fra strømmen. Rengjør med en blanding av lunkent vann (maks. 65 °C) og litt oppvaskmiddel. Bruk en myk klut, skyll og tørk. Bruk aldri slipende midler.

Hva gjør jeg hvis det renner vann i bunnen av kjøleskapet?

Avrimingsvannets avløpsåpning er trolig tett. Rengjør rennen og åpningen med en bomullspipe eller tilsvarende.

Hva er maksimal flaskekapasitet?

Maksimal belastning er 85 kg. Antall flasker avhenger av størrelse og hyllenes oppsett.

Hvordan slår jeg på belysningen permanent?

Trykk to ganger på lysbryteren (hvis den er innvendig) eller én gang (hvis den er på sokkelen) for permanent belysning. Trykk igjen for å gå tilbake til normal modus.

Hva gjør jeg hvis kompressoren går kontinuerlig?

Sjekk om omgivelsestemperaturen er høy og sørg for god ventilasjon rundt apparatet. Hvis problemet vedvarer, kontakt kundeservice.

BRUKSANVISNING FZ 369 W VESTFROST

Stikket skal være fritt tilgjengelig.

Tilkoble kun apparatet til 220/240 V / 50 Hz vekselstrøm via en korrekt installert stikkontakt med jordforbindelse.

Stikkontakten skal være sikret med en 10A - 13A sikring.

Hvis apparatet skal brukes i et ikke-europeisk land, sjekk typeskiltet om angitt spenning og strøm svarer til verdiene i ditt strømnett.

Ibrugtagning og installasjon

Plassering

1. Skapet legges ned, og topphengslet løsnes.

1. Demonter topphengslet

tunge rødviner +16 til +19 °C - Rosé og lette rødviner +12 til +16 °C - hvitvin +10 til +12 °C champagne og musserende viner +6 til +8 °C

Enkeltsone-innstilling for langtidslagring

Avriming, rengjøring og vedlikehold

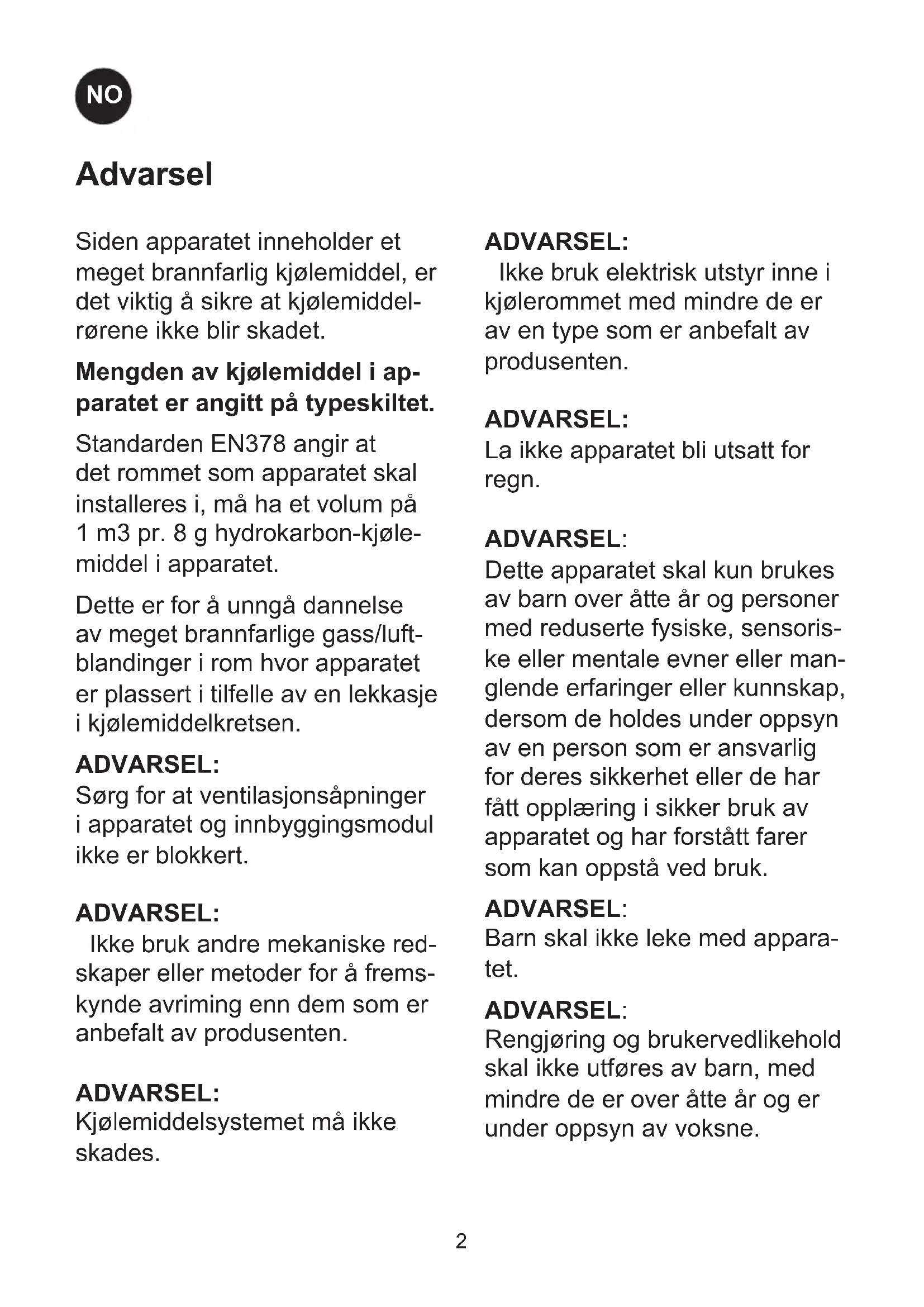

Siden apparatet inneholder et meget brannfarlig kjølemiddel, er det viktig å sikre at kjølemiddelrørene ikke blir skadet.

Mengden av kjølemiddel i apparatet er angitt på typeskiltet.

Standarden EN378 angir at rommet som apparatet skal installeres i, må ha et volum på 1 m³ pr. 8 g hydrokarbon-kjølemiddel i apparatet.

Dette er for å unngå dannelse av meget brannfarlige gass/luftblandinger i rom hvor apparatet er plassert i tilfelle av en lekkasje i kjølemiddelkretsen.

ADVARSEL:

Sørg for at ventilasjonsåpninger i apparatet og innbyggingsmodul ikke er blokkert.

ADVARSEL:

Ikke bruk andre mekaniske redskaper eller metoder for å fremskynde avriming enn dem som er anbefalt av produsenten.

ADVARSEL:

Kjølemiddelsystemet må ikke skades.

ADVARSEL:

Ikke bruk elektrisk utstyr inne i kjølerommet med mindre de er av en type som er anbefalt av produsenten.

ADVARSEL:

Dette apparatet skal kun brukes av barn over åtte år og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaringer og kunnskap, dersom de holdes under oppsyn av en person som er ansvarlig for deres sikkerhet og de har fått opplæring i sikker bruk av apparatet og har forstått farer som kan oppstå ved bruk.

ADVARSEL:

Barn skal ikke leke med apparatet.

ADVARSEL:

Rengjøring og brukervedlikehold skal ikke utføres av barn, med mindre de er over åtte år og er under oppsyn av voksne.

ADVARSEL:

Fare og risiko for brann eller eksplosjon da kjølemediet er brennbart. Må kun repareres av utdannet personale.

ADVARSEL:

Når apparatet settes i posisjonering (el. posisjon), sørg for at nettledningen ikke er fastklemt eller skadet.

ADVARSEL:

Ikke plasser forbindelsesbokser, forlengerledninger eller andre strømforsyninger på baksiden av enheten.

• Oppbevar alltid nøklene et annet sted og utenfor barns rekkevidde.
• Før det utføres service eller renhold av apparatet, må støpselet trekkes ut eller strømmen avbrytes.
• Hvis ledningen er skadet, må den skiftes ut av produsenten, dennes forhandler eller en annen kvalifisert person for å unngå fare for skade.
• Isdannelse på innvendig fordampervegg og øvre deler er naturlig forekommende, og derfor bør apparatet avrimes ved normalt renhold og vedlikehold. Vær oppmerksom på at endringer i konstruksjonen til apparatet vil medføre at garanti og produktansvar bortfaller.
• Apparatet er utelukkende beregnet til oppbevaring av vin.

KLASSE 1 LED-PRODUKT

Innhold

Advarsel 2 Bruk 4 Energispare forslag 4 Tekniske data 4 Blir kjent med vinskapet 5 Start og installasjon 6 Vendbar dør 9 Betjening og funksjon 11 Avriming, rengjøring og vedlikehold 12 Feilsøkingsliste 13 Garanti, reservedeler og service 14 Kassering 15

Før bruk Tekniske data

Kontroller at skapet ikke har blitt skadet under transporten. Transportskader skal anmeldes til forhandleren før kjøleskapet tas i bruk.

Fjern emballasjen. Rengjør skapet innvendig med lunkent vann tilsatt et mildt oppvaskmiddel. Vask med rent vann og tørk grundig av (se rengjøring). Bruk en myk klut.

Hvis skapet har ligget ned under transport, eller det har blitt lagret i kalde omgivelser (kaldere enn +5 °C), må apparatet stå oppreist i minimum en time innen det tas i bruk.

Energispareforslag

Energiforbruket reduseres:

1) .. jo lavere romtemperaturen er 2) .. jo varmere termostaten er innstilt 3) ... jo mindre døren blir åpnet og jo kortere tid den er åpen.

Dette apparatet er i overensstemmelse med relevante EU-direktiver inkludert Lavspenningsdirektivet 2014/35/EU og Direktivet for Elektromagnetisk kompatibilitet 2014/30/EU

Ledninger og forbindelser til strømforsyningssystemer skal være i overensstemmelse med gjeldende lokale og nasjonale standarder og lover.

Kontakten skal være fritt tilgjengelig.

Apparatet kobles kun til 220/240 V/50 Hz vekselstrøm via en korrekt installert stikkontakt med jordforbindelse

Stikkontakten skal være sikret med en 10-13A sikring

Dersom apparatet skal betjenes i et ikke-europeisk land, sjekk på typeskiltet, om angitt spenning og strøm svarer til verdiene i din nettspenning.

Opplysning om spenning og effekt/strøm er angitt på typeskiltet

Typeskiltet gir forskjellig teknisk informasjon som f.eks. type og serienummer.

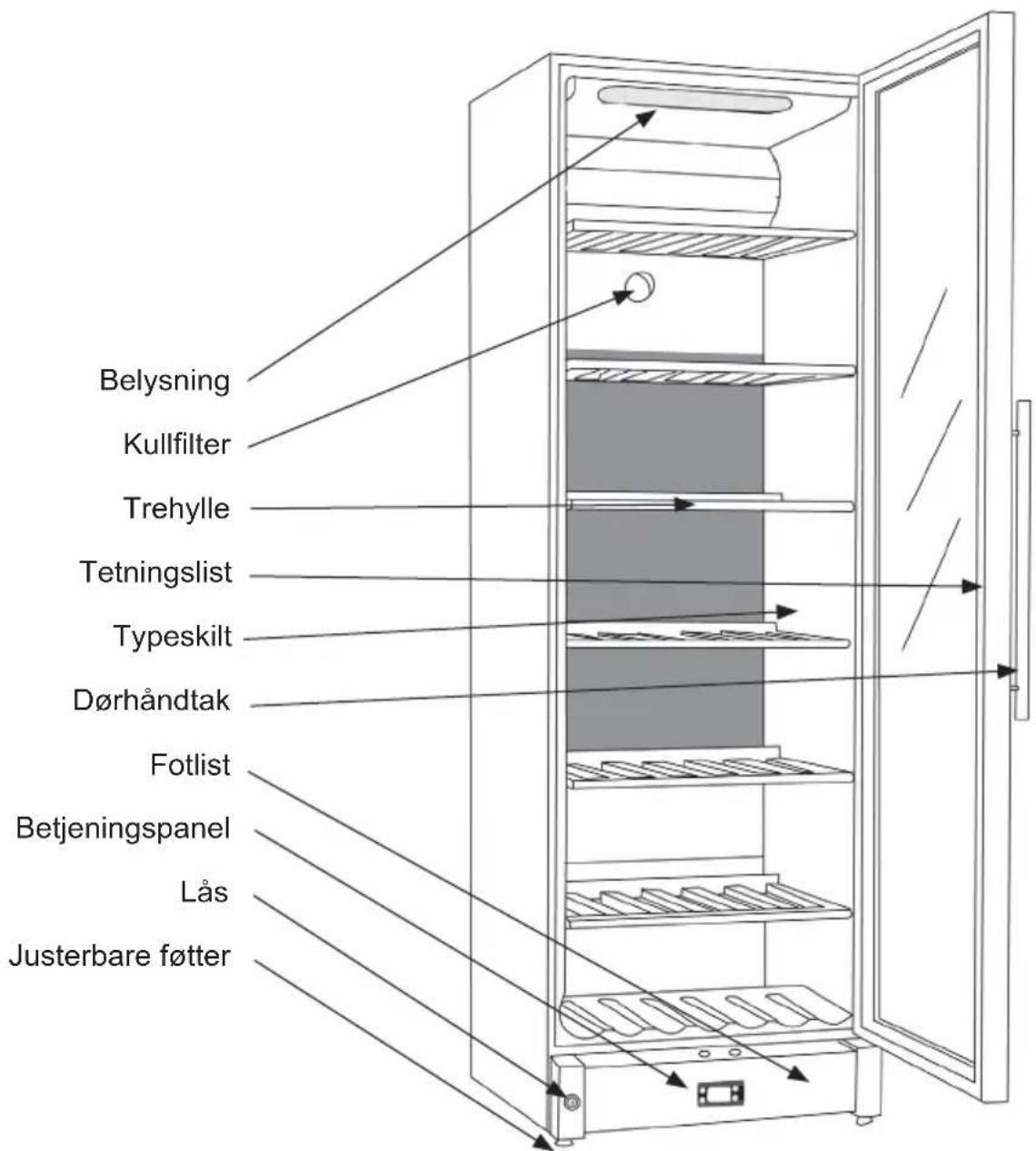

Bli kjent med vinskapet

fig.1

Start og installasjon

Plassering

Av sikkerhetsmessige og driftsmessige årsaker må apparatet ikke plasseres utendørs.

Sett skapet på et plant underlag i et tørt og godt ventilert rom (maks. 75% relativ luftfuktighet). Sett ikke skapet tett på varmekilder som komfyr eller radiator, og unngå at det utsettes for direkte sollys eller varme fra andre varmekilder.

Romtemperatur

Klimaklassen står på typeskiltet. Den oppgir innenfor hvilke romtemperaturer kjøleskapet virker optimalt. Vinskap med vinterposisjon fungerer imidlertid ned til 5 °C romtemperatur.

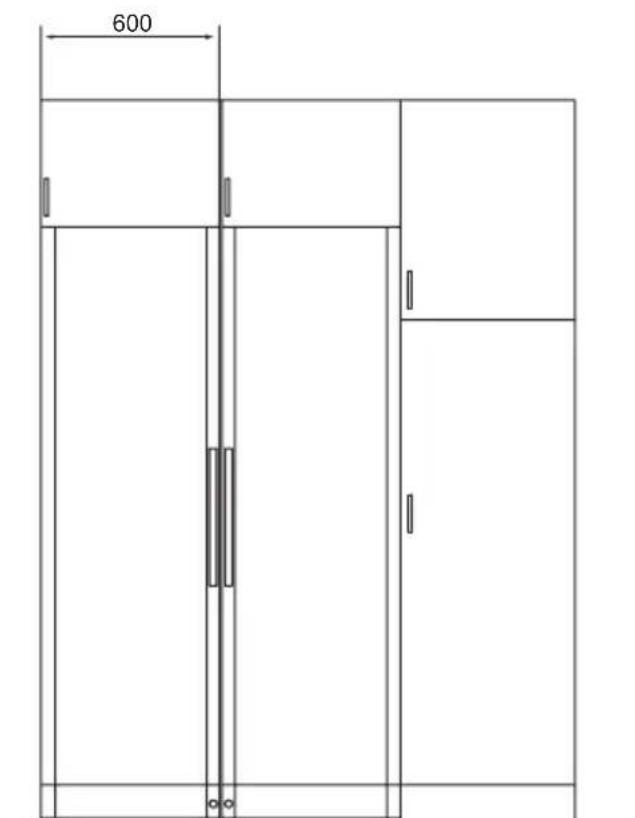

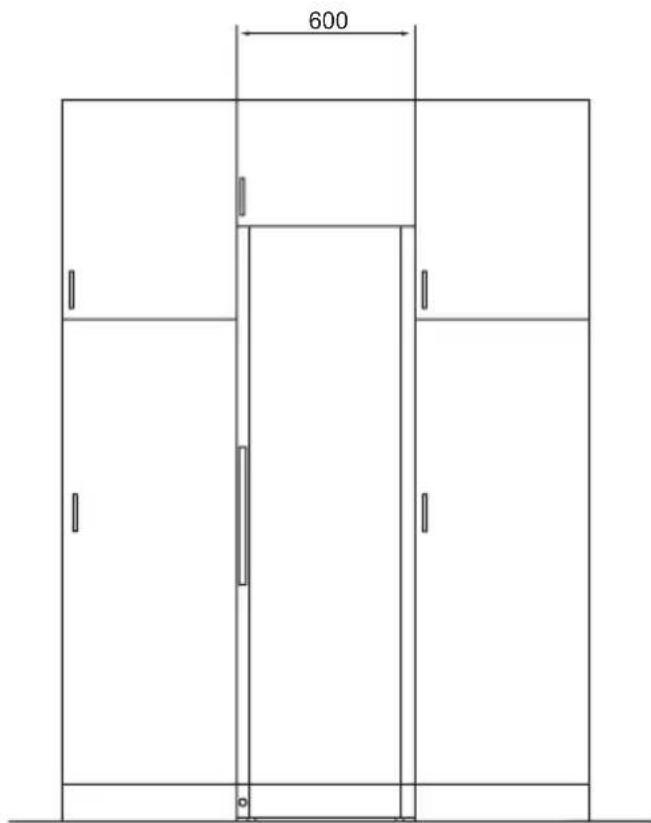

Skapet kan stå fritt opp langs en vegg, bygges inn i et kjøkkenelement eller stå side om side med andre skap (fig. 2-3).

fig. 2 fig. 3

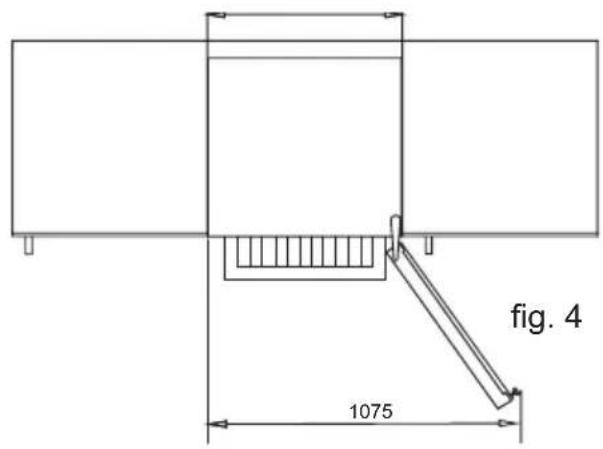

Skapet sett ovenfra

Når skapet plasseres ved siden av en vegg, må man sikre at det er tilstrekkelig plass til at døren kan åpnes så mye at hyllene kan trekkes ut (fig. 4).

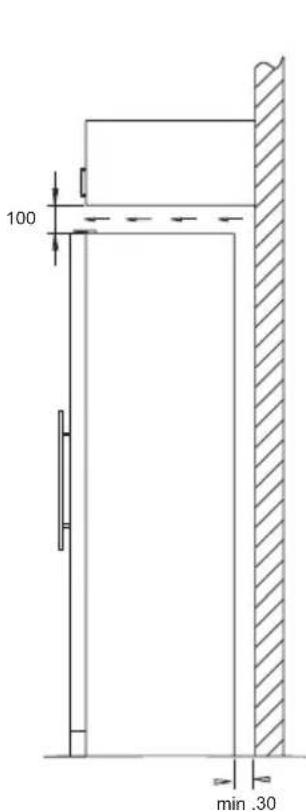

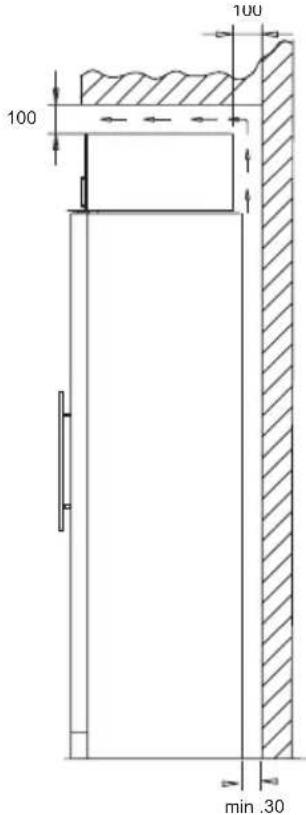

Ventilasjon

Det er viktig at kjøleskapet får tilstrekkelig ventilasjon, og at det er god luftsirkulasjon over, under og rundt skapet.

Figurene nedenfor viser hvordan du sikrer at det er den nødvendige sirkulasjon rundt skapet (fig. 5-6).

fig. 5 fig. 6

Avstandsstykkene på baksiden av skapet sikrer at det er den nødvendige luftsirkulasjon. Monter de to dekslene som følger med skapet (se fig. 7).

(To forskjellige modeller)

fig. 7

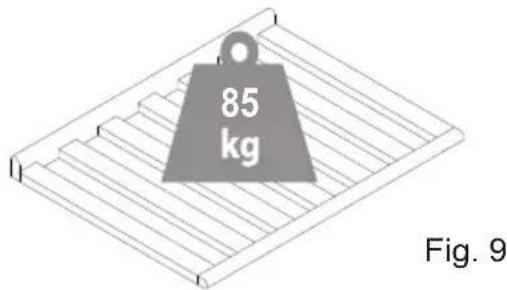

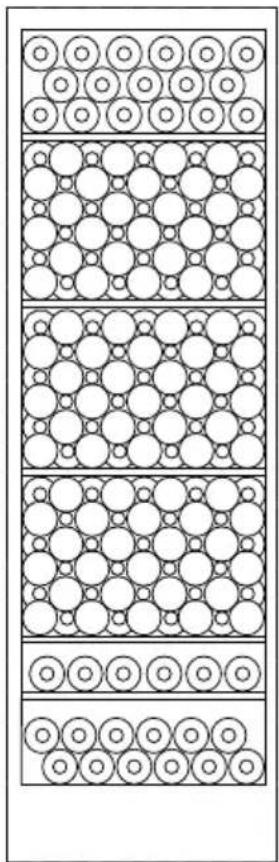

Maks. 85 kg

Oppstilling

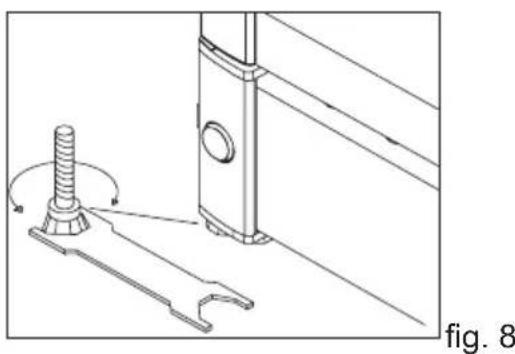

Det er viktig at skapet står helt rett. Man kan justere skapet ved å skru de stillbare føttene foran opp eller ned (se figur 8). Kontroller med et vater at skapet står rett sideveis.

fig. 10

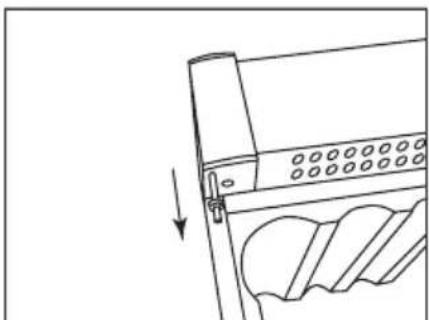

Vendbar dør

Døren kan endres fra høyrehengslet til venstrehengslet og omvendt på følgende måte:

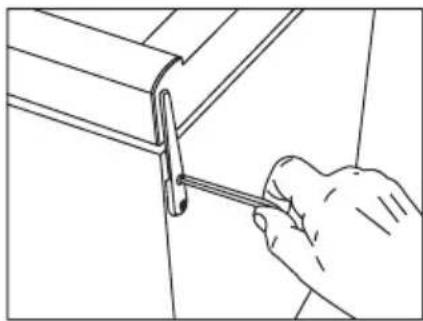

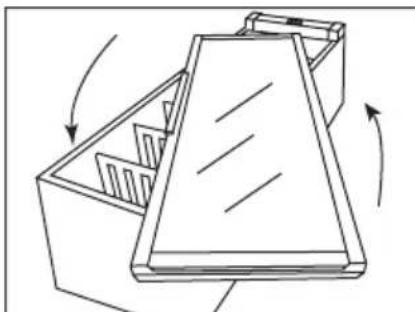

1. Skapet legges ned, og topphengslet løsnes.

2. Demonter topphengslet.

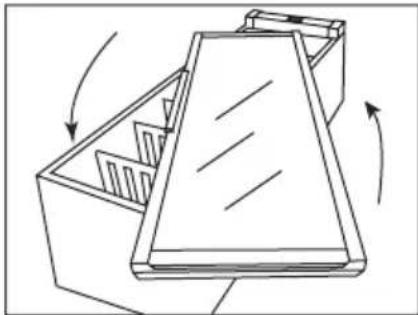

3. Glassdøren vendes (på FZ 295 W flyttes håndtaket, som løsnes innvendig under tetningslisten).

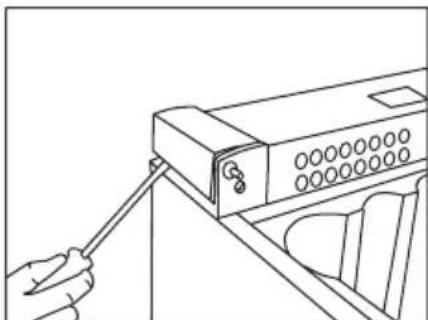

4. Dekslene i sukkelsidene demonteres forsiktig med en flat skrutrekker.

5. Hengseltappen trekkes opp ... ... og monteres ned i motsatt side.

6. Låsetappen skrus løs med en flat skrutrekker.

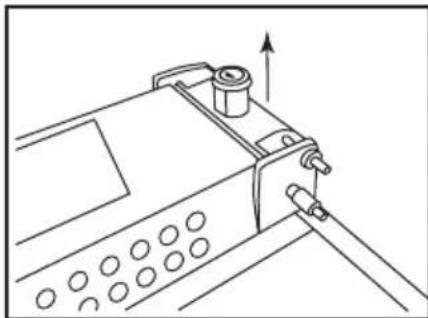

7. Når låsetappen er skrudd løs, trekkes den opp sammen med låsesylinderen og monteres igjen i motsatte side.

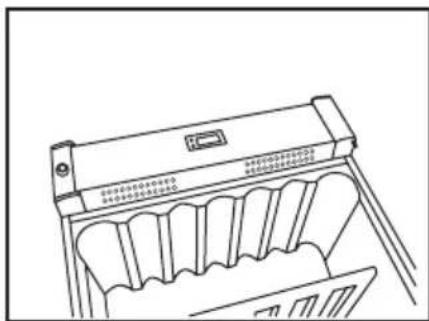

8. Dekslene i sukkelsidene klikkes på i motsatt side.

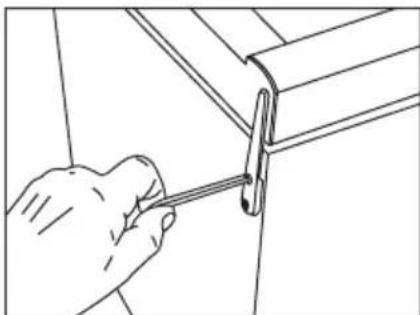

9. Døren monteres ned over bunntappen, og topphengslet monteres og skrus godt fast.

1. Etter omhengsling må det kontrolleres om tetningslisten tetter hele veien rundt. Gjør den det ikke, kan man svært forsiktig varme opp tetningslisten i dens fulle lengde med en hårføner. Og deretter hjelpe tetningslisten litt ut så den igjen holder skapet tett. Pass på at tetningslisten ikke blir så varm at den smelter!

OBS Du fjerner magneten på undersiden av døren ved å fjerne de to skruene og montere den igjen i den andre enden av døren. Hvis det er et logo-klistremerke på døren, skal du også fjerne det, og hvis det er mulig, klebe det på den andre enden av døren.

Fjern den øverste og nederste gjennomføring på dørendestykke (gjennomføringer er de sorte, runde plastikkstykkene, som passer inn i topp- og bunnhengslene) og skift dem slik at den gjennomføringen som var på toppen, nå er i bunnen og omvendt.

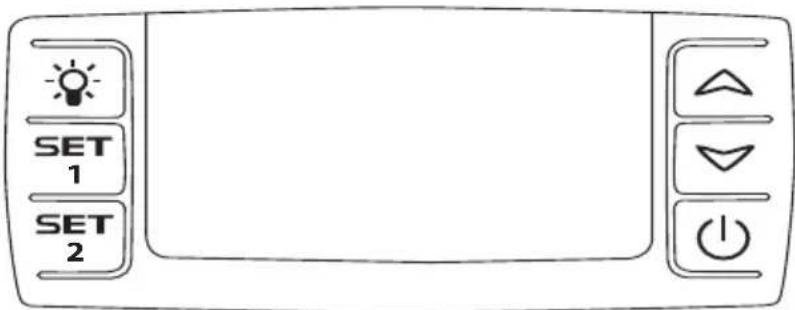

Betjening og funksjon

fig.11

Elektronisk styring

Den elektroniske styringen sikrer at de innstilte temperaturene i toppen og bunnen av skapet holdes. Dette oppnås ved hjelp av en avansert styring av kjølesystemet, varmeelementet og viften. Temperaturinnstillingen beholdes ved strømbrudd.

Den elektroniske styringen har følgende funksjoner:

På/av-bryter Lysbryter* - Temperaturinnstilling - Temperaturvisning - Automatisk avriming - Alarm for for høye og for lave temperaturer

• Lyset kan enten være på konstant eller kun når døren er åpen.

Temperaturvisning

Displayet viser aktuell temperatur. Tallene øverst i displayet viser temperatur øverst i skapet og tallene nederst viser temperaturen i bunnen av skapet. Temperaturvisningen har et innebygd filter som simulerer aktuell temperatur i flaskene. Derfor rea

Termostaten er utstyrt med barnesikring. Den aktiveres ved å trykke inn "opp og ned"-knappene samtidig. Etter ca. 3 sekunder blinker "P" i displayet. Deretter vises aktuell temperatur som normalt. Dessuten kan man se innstilte temperaturer ved å trykke hhv. SET1 og SET2.

Barnesikringen kobles ut ved å trykke inn "opp og ned"-knappene samtidig. Etter ca. 3 sekunder blinker "Pon" i displayet og temperaturen kan stilles inn.

Temperaturinnstilling i toppen av skapet

Trykk inn SET1. Nå kan temperaturen i toppen av skapet reguleres opp og ned ved hjelp av "opp og ned"-knappene. Temperaturen kan innstilles fra 8 til 22°C , men temperaturen kan ikke innstilles til en lavere temperatur enn den faktiske som er innstilt for bunnen av skapet.

Temperaturinnstilling i bunnen av skapet

Trykk inn SET2. Nå kan temperaturen i bunnen av skapet reguleres opp og ned ved hjelp av "opp og ned"-knappene. Temperaturen kan innstilles fra 5 til 22°C men temperaturen kan ikke innstilles til en høyere temperatur enn den faktiske som er innstilt for toppen av skapet.

Alarmer

Alarm for høy temperatur: lydsignal + vekslende visning av "HtA" og aktuell temperatur

Alarm for lav temperatur: lydsignal + vekslende visning av "LtA" og aktuell temperatur

Alarmtemperatur er avhengig av innstilte verdier.

Lydsignalet kan slås av ved å trykke på en vilkårlig knapp. For å fjerne displayalarmen skal på/av-knappen trykkes inn; først for å avbryte alarmen og deretter igjen for å gjenstarte kompressoren.

Permanent belysning

For presentasjon av Deres vin, kan De velge å ha lyset tent permanent ved å trykke på lyssymbolet to ganger. For å slukke lyset igjen, trykkes på

Flersoneinnstilling for serveringstemperering

Typisk innstilling for deutsche brumen entopp/bunn innstilling på 16/6. Med denne innstillingen vil temperaturene fordele seg

ned igjennom skapet, for lagring av ulike vintyper etter følgende fordeling, fra topp mot bunn:

tunge rødviner +16 til +19 °C - rosé og lette rødviner +12 til +16 °C - hvitvin +10 til +12 °C champagne og musserende viner +6 til +8 °C

Enkeltinnstilling for langtidslagring

For langtidsoppbevaring av viner anbefales en topp/bunn innstilling på 12 / 12 °C

Med samme innstilling i topp og bunn vil kjølesystemet skape en jevn temperatur i hele skapet.

Imidlertid vil omgivelsestemperaturen trenge langsomt inn gjennom skapets dør og sider, og forårsake en liten temperaturforskjell mellom topp og bunn. Skapet vil regulere i bunnen etter den innstilte temperaturen, og avvikelsen vil derfor være i toppen.

Forskjellen vil ligge mellom 0 - 3 °C avhengig av omgivelsestemperaturen.

Frostsikringstermostaten

Skapet har en frostsikringstermostat som tar over kontrollen og kjører skapet i sikkerhetsmodus i tilfelle funksjonssvikt. I sikkerhetsmodus vil skapet inneholde temperatur mellom 2 °C og 4 °C.

Avriming, rengjøring og vedlikehold

Automatisk avriming av kjøleskapet

Avriming av kjøleskapet foregår automatisk, smeltevannet renner gjennom et rør ned til smeltevannsskålen som sitter på toppen av kompressoren. Vannet fordamper på grunn av varmen fra kompressoren. Smeltevannsskålen bør gjøres ren engang imellom.

Rengjøring

Slukk strømmen på PÅ/AV-knappen nær skapet skal rengjøres innvendig. Skapet rengjøres best med en oppløsning av lunkent vann tilsatt litt oppvaskmiddel (maks. 65 °C). Bruk ikke rengjøringsmidler som kan ripe. Bruk en myk klut. Vask med rent vann og tørr grundig av. Smeltevannsavløpet, der kondensvannet fra fordamperen renner ned, sitter i bunnen av bakveggen inne i skapet. Sørg for at det er rent. Bruk et desinfeksjonsmiddel, som f.eks. Rodalon, som skal dryppes i smeltevannsavløpet et par ganger om året. Rens med en piperenser eller lignende. Bruk aldri skarpe eller spisse gjenstander.

Tetningslisten omkring døren krever jevnlig rengjøring for å unngå misfarging og sikre lang levetid. Bruk rent vann. Etter rengjøring av dørens tetningslist bør du kontrollere om den fortsatt er tettsluttende.

På kondensatoren, kompressoren og i kompressorrommet fjernes støvet best med en støvsuger.

Feilsøkingsliste

Feil Mulig ørsak Løsning
Skapet er "dødtd"! Skapet er slukket.Strømavbrudd; sikringen er slätt ut; støpslet er ikke satt riktig i.	Trykk på PÅ/AV-knappen.Kontroller om strømmen er tilkob-let. Sikringen skal nære slätt på.
Det renner vann i bunnen av kjøleska-pet.	Smeltevannssavløpsrøret er tett. Rens smeltevannssavløpet og avlpshullet i bakveggen.
Vibrasjoner erller sjenerende støy.	Skapet stør skjevt.Skapet hviler mot andre kjøk-kenelementer.Beholderde eller flasker berører hverandre i skapet.	Innstill skapet med et vater.Trekk skapet vekk fra kjøkkenele-menter eller apparater som står umiddelbart opp langs skapet.Sorg for avstand mellom flasker og/eller beholdere.
Kompressoren går konstant.	Høy romtemperatur. Sørg for godventilasjon.
Styringen viser P1 Toppøleren er avbrutt eller kortsluttet	Tilkall servicemontør. Hele skapet styres erter varmeste innstill-ing inntl feilen er utbedret.
Styringen viser P2 Bunnføleren er avbrutt eller kortsluttet.	Tilkall servicemontør. Hele skapet styres erter varmeste innstill-ing inntl feilen er utbedret.
Skapet er for kaldt. Skapet kjører i sikkerhetsmodus. Tilkall servicemontør.

Garanti, reserverdeler og service

Bortfall av garanti.

Feil og skade forårsaket direkte eller indirekte av feilaktig bruk, misbruk, mangelfullt vedlikehold, uriktig innbygning, installasjon eller strømtilkobling. Brann, ulykke, lynnedslag, spenningsvariasjon eller andre elektriske forstyrrelser, inkludert defekt sikring eller feil i de elektriske installasjonene, er ikke dekket av denne garantien.

Reparasjoner utført av andre enn godkjente serviceverksteder og enhver annen feil eller skade som produsenten kan påvise er forårsaket av annet enn fabrikasjons- eller materialfeil, er ikke dekket av denne garantien.

Legg merke til at endringer i konstruksjonen av apparatet eller endringer av komponenter i apparatet vil medføre bortfall av garanti og produktansvar, og utstyret vil ikke lenger være tillatt å bruke. Godkjenningen på typeskiltet vil også være ugyldig.

Transportskade oppdaget av kjøper er primært et forhold mellom kjøper og forhandler, dvs. forhandleren må sikre at slike klager blir løst til kjøperens tilfredshet.

Før du kontakter service, bes du undersøke om du selv kan utbedre feilen. Hvis anmodning om assistanse ikke er dekket av garantien, f.eks. hvis feilen skyldes at sikringen er gått eller feilaktig bruk, vil du bli belastet de utgiftene som din henvendelse til service har utløst.

Reservedeler

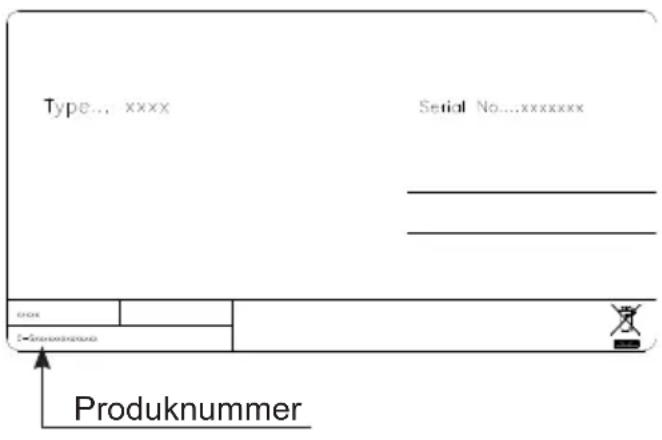

Ved bestilling av reservedeler, vennligst opplys type, serie- og produktnummer for apparatet. Denne informasjonen finnes på typeskiltet. Typeskiltet inneholder forskjellig teknisk informasjon, inkludert type- og serienummer.

Kassering

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier.

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke skal blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2012/19/EU og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU.

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

Informasjon om håndtering i land utenfor EU

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

NO Rett til endringer forbeholdt.
